2 GEKA Csoport ACÉL LEMEZ LAPOSACÉL SZÖGVAS U-PROFIL TAPASZTALAT szolgáltatás minőség know-how A GEKA csoport 1919 óta gyártja lemezmegmunkálóit, amelyek szögvas, laposacél és acélprofilok megmunkálására alkalmasak. A szerszámok ideálisak acélszerkezet gyártáshoz, előre gyártott fémszerkezetek építéséhez, magas feszültségű vezetéktartók és erőművek gyártásához, illetve további ipari fémszerkezeti alkalmazásokhoz. H-PROFIL 45º FOKOS DUPLA-VÁGÁS (egyik 45º-os) Minden új gépre leadott rendelést a GEKA technológusai egyediként értelmeznek és értékelnek, illetve kerül gyártásba, hogy Ön teljesen az igényeire szabott gépet kapjon. A világon a legszélesebb kiegészítő és alkatrész kínálattal rendelkező GEKA gépek minden alkatrésze a legszigorúbb követelmények és előírások alapján az európai gyárunkban készül és kerül összeállításra. MINŐSÉG BIZTOSÍTÁS 90º FOKOS RÚDANYAG DARABOLÁS Minden GEKA gépet saját gyárunkban készítünk, lehetővé téve az átfogó minőség és folyamat kontrollt a teljes gyártási művelet során. A piacon egyedülállóként minden kiegészítő is gyárunkban készül, így garantálni tudjuk a kiváló minőséget. Tapasztalat és minőség tekintetében a GEKA az Ön mércéje. DARABOLÁS VÁLTOZATOSSÁG HAJLÍTÁS LYUKASZTÁS KÉSZREMUNKÁLÁS JELÖLÉS FÚRÁS LYUKASZTÓ GEKA márkanevet - a cég folyamatos fejlesztései, lemez és profilmegmunkáló gépek tekintetében végzett úttörő munkája - megbízhatóvá és elismertté tette a piacon. Az első manuális darabológépektől a mai automatizált multifunkciós gépekig végzett folyamatos fejlesztő munka élvonalbeli gyártóá tette a GEKA-t. A VEVŐI ELVÁRÁSOKON TÚL A Ügyfélszolgálati központ képzett technológusai felelnek a vevői problémák mihamarabbi megoldásárért, és végzik a folyamatos vevőgondozást illetve az éjjel-nappali OnLine rendszertámogatást. Kutatás+Fejlesztés A növekvő nemzetközi verseny, folyamatos automatizáció és gyártási innovációk kulcsszerepet kapnak termelési folyamatunkban és a GEKA termékek versenyelőnyében. A kiváló szakembergárda nagy elhivatottsággal kutatja a legújabb innovációs és fejlődési lehetőségeket. LYUKASZTÓ LYUKASZTÓ A kutatások eredményeit - vevői megelégedettség és a vevői sikerek fokozására érdekében - 90 éve folyamatosan beépíti rendszereibe.

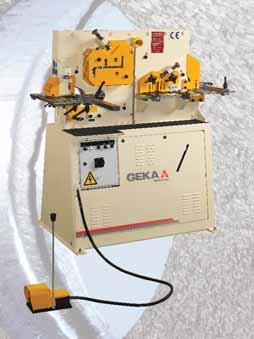

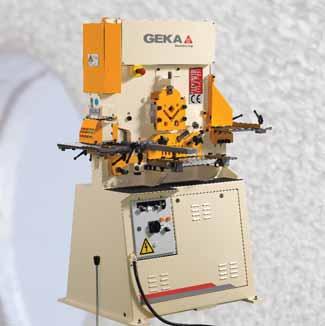

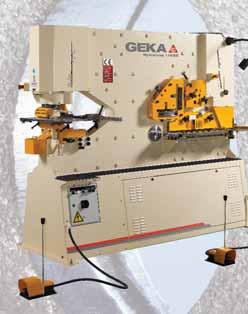

3 EGY-HENGERES LYUKASZTÓ ÉS DARABOLÓGÉPEK A GEKA univerzális egy-munkahengeres lyukasztó és darabológépei a tengelykapacitástól függően három, négy vagy akár öt munkaállomással szerelhetők fel. A számos különböző alkalmazás teszi a GEKA gépcsaládot rendkívül sokoldalúan alkalmazhatóvá. A GEKA lyukasztó és daraboló gépek tervezése révén a szerszámcsere gyorsan egyszerűen és praktikusan megvalósítható. Az üzembiztonság érdekében a gépeket védelmi és biztonsági készülékekkel szerelték fel, így elkerülhető az üzemeltetőt érintő kockázati tényező. Ebbe a termékcsaládba négy elektromosan vezérelt modell tartozik az alábbi standard felszereltséggel: munkaasztal, végállás kapcsolók, mérőskálák. Opcionálisan a laposacél és szögvas daraboláshoz elektromos végállás kapcsolóval is ellátható (kivéve a BENDICROP modell) A daraboló rendszer egyszeri vágást végez, így nincs anyag és időveszteség. A MINICROP és MULTICROP modelleket szabadalommal védett lebegőpengékkel látták el az idomacél anyagdeformáció mentes darabolása érdekében. Jellemzők Microcrop Monoblokk ágy Elektronikusan vezérelt hidraulikus egység Egy munkahengeres munkaállással Kettős működésű munkahenger lyukasztó Monoblokk késtartó súrlódásmentes megvezetéssel Elektromos doboz biztonsági kapcsolóval lyukasztó három laposacél daraboló szögvas daraboló Deformáció vágás. mentes, kiváló minőségű Szögvas és rúdanyag darabolás L-profil: 80x80x8 mm-ig anyagveszteség nélkül, sorjamentesen Anyagleszorító és megvezető Állítható pengetávolság Biztonságvédelem Minicrop Lyukasztás Monoblokk test, szendvics struktúra Állítható késtartó Lyukasztó Egy munkahengeres univerzális lemezmegmunkáló négy munkaállással lyukasztó B 27 X 10 mm (Microcrop) és kicsípő B 27 X 12 mm (Mini & Multicrop) laposacél daraboló Gyorscserés lyukasztó Asszimetrikus, eltolt lyukasztás szögvas, kör és négyszögacél daraboló Biztonságvédelem Állítható anyaglehúzó Pontos asztalbeállítás a szögvas lyukasztáshoz eltávolítható előlappal Multicrop Flat plate cutting station B 30 darabolás és A 25 mm-ig lemez pozícióban (enyhe deformálódással). Laposacél darabolás 200x13 mm-ig Szögvasdarabolás 45º-ban Anyagleszorító és megvezető Állítható robbantási hézag Végálláskapcsoló vezető sínhez A Minicrop modell összes jellemzőjével, és felszereltségével rendelkező Multicop modellel mindezen felül 45 -os ferdevágást is végezhet.

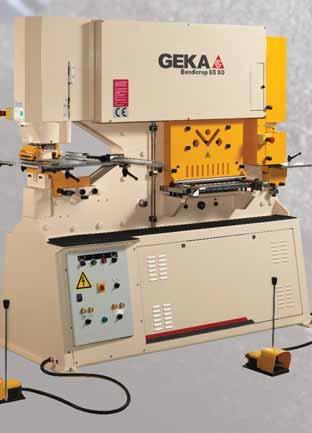

4 BENDICROP SZÉRIA Fémmegmunkáló és szerkezetgyártó cégek gyakran szembesülnek élhajlító alkalmazással. A GEKA az ő számukra fejlesztette ki a BENDICROP 50 modellt amely a daraboló (B, A L) lyukasztó, kicsipő állomás mellett egy állandó - 100x10 mm-es hajlítóskapacitású - élhajlító állomással is rendelkezik. Rendszere révén csökken a vágási deformáció. Az öt állomás mellett, a piacon egyedülállóként, a BENDICROP rendelkezik egy állandó hajlító állomással is! A gép így teljeskörűbb alkalmazást tesz lehetővé, mint a hagyományos lyukasztó-daraboló gépek, így egyszerű és biztonságos műveletként végezhető a hajlítás. FEATURES BENDICROP 50 BENDICROP 85SD Laposacél darabolás mm 350x10 (5º) 350x15 450x15 (5º) 450x18 L-profil 90º mm 80 x 80 x x 120 x 12 Rúdanyag B mm Négyszögacél A mm Lyukasztó kapacitás mm (B) B 31 x 12 (A) B 28 x 13 B 40 x 15 Max. hajlítás mm 100 x x 12 Kicsípés mm 90 x 42 x 10 (négyszög) 130 x 130 x 12 (háromszög) (A). Spanyolország, Dél-Amerika, Dánia, Ausztrália, Szaud-Arábia, Afrika (B). Többi ország Torzulás-biztos rendszer laposacél deformáció mentes darabolásához Torzulás mentes rendszer Torzulás mentes rendszer Bendicrop 50 A Bendicrop 50 modell elektromos leállító kapcsolóval és két 40 és 70mm-es V-pengével (hajlításhoz) szállítjuk. Bendicrop 85 SD Lyukasztó állomás. Nagyobb teljesítmény, 500 mmrel megnövelt torokmélység Laposacél darabolás Hajlító állomás Háromszög kicsípő állomás Rúdanyag és négyszögacél daraboló állomás Standard hydraulikus leállító: Az egyedi tervezésű BENDICROP 85 SD a függőlegesen mozgó késtartóval intergáltan működteti illetve egy hidraulikus leállítóval állítja le a laposacél, szögvas, rúdanyag és négyszögacél darabolót állomást. Beépített biztonsági rendszer A lyukasztó vezérlő működése egy végállás kapcsolóhoz kötött, így mikor a vezérlő kinyílik a pedálra lépéssel a lyukasztó nyomás nélkül leereszkedik, következő pedál használatkor felemelkedik. A lyukasztó és matrica központozása így sokkal egyszerűbbé és biztonságosabbá válik

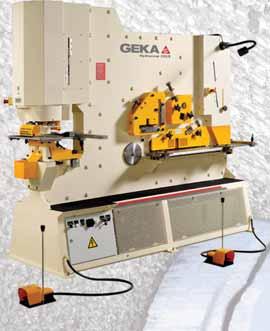

5 HYDRACROP SOROZAT Laposacél darabolás 55/110 80/ / / / x15 200x20 450x15 300x20 600x15 400x20 750x20 400x30 750x20 400x30 L-profil 90 º deformációmentes 120x120x10 130x130 x13 152x152x13 205x205x x205x18 L-profil 45 º (mindkét szár) 70x70x7 70x70x7 70x70x7 70x70 x 7 70x70x7 Négyszög- A Rúdanyag B Kicsípés 90x42x10 90x52x12 90x52x13 110x58x16 110x58x16 Lyukasztás B 40x10 B 40x14 B 40x20 B 40x30 Méretek mm-ben. 45 kg./mm2 anyagszilárdság melletti teljesítmény A gyártó fenntartja a változtatás jogát * OPCIONÁLIS Amikor a termelés megkívánja, hogy egyszerre akár két munkaállás is dolgozzon, nagyobb sebességen végezzük a munkát vagy nagyobb a kapacitásigény, a GEKA 5 munkaállású HYDRACROP sorozata lehet a megoldás. Lyukasztás Laposacél darabolás Idomacél darabolás kör és négyszögacél darabolás Kicsípés Jellemzők Monoblokk pad Sztenderd hidraulika elemekből összeállított hidraulikus egység Az egyedileg tervezett késtartó maximális vágási hatékonyságot biztosít. Elektronikus panel - integrált vezérlés túlterhelés védelemmel Modellek 5 féle HYDRACROP modell: 55/110, 80/150, 110/180, 165/300, 220/300. Az első szám a lyukasztóerőt, a második jelzőszám a szögvasdaraboló erőt (tonnában) jelöli. A lyukasztókapacitás alapján 5 féle Hydracrop modell közül választhat. A modelleknek további négy változata van: A, S, AD és SD. (A 165 és 220-ös modell csak S és SD verzióban elérhető) A Verzió Két független munkahenger önálló meghajtással 5 munkaállomás, szögvas, rúdanyag, négyszögacél, laposacél daraboláshoz, háromszög kicsípéshez és lyukasztáshoz Gyorscserés lyukasztó. Laposacél daraboló asztal állítható vezetővel. 2 szimultán munkaállomás Ajánlott kiegészítő Gyártói csomag : - Precíziós lyukasztó asztal - mérőléc és ütköző X-Y irányban - Precíziós kicsípő asztal - mérőléc és ütköző X-Y irányban - Egy méteres automata megállító finombeállítással - Géplámpa a pontosabb munkavégzésért - 10 szett köralakú matrica és lyukasztó S Verzió A Verzió és az alábbi standard kiegészítők: Nagyobb sebességet biztosító nagyobb teljesítményű hidraulikus egység Egyedi kiegészítő az alacsony sebességen és kisebb nyomással történő munkavégzéshez. AD Verzió A Verzióval megegyezik, de a nagyobb torokmélység miatt nagyobb lemezek, fémlapok megmunkálására alkalmas. SD Verzió S Verzióval megegyezik, de a nagyobb torokmélység miatt nagyobb lemezek, fémlapok megmunkálására alkalmas.

6 e PUMA SOROZAT A PUMA hidraulikus lyukasztókat a GEKA fejlesztő mérnökei - a több, mint GEKA szerszámgép felhasználó tapasztalatára és javaslataira alapozva - haladó CAD CAM technológiákat alkalmazva tervezték meg. B teljes vastagság Torok Max. löket PUMA-55 B 40x / PUMA-80 B 40x / PUMA-110 B 40x / PUMA-165 B 40x / PUMA-220 B 40x / Méretek mm-ben. 45 kg./mm2 anyagszilárdság melletti teljesítmény A gyártó fenntartja a változtatás jogát Szakszerűen és praktikusan méretezett gépágy További vezérlővel ellátott tengely Torzításmentes masszív és pontos tengely Lyukasztó fokozatos központosítása Gyors lyukasztócsere Munkavédelem További kiegészítők felszerelhetők Optimális működési sebesség Számos opcionális, standard és egyedi kiegészítő elem - széleskörű alkalmazhatóság 55Tn - 220Tn közti lyukasztók; 500 mm mm torokmélység Hordozható lyukasztók 50 Tn és 130mm-es torokmélységtől HORDOZHATÓ LYUKASZTÓK Lyukasztó erő Maximális lyukasztó kapacitás Maximális löket Torokmélység Motorteljesítmény Percenkénti ciklus (20 mm-es lökettel számolva) OPCIONÁLIS (P) Felméretes lyukasztó egység Kézi jelölő állomás 500 kn 27 x 13 mm 30 mm 130 mm 3 kw 23 B 40 x 8 mm A modell két változatban elérhető: P MODEL: T-hornyokkal ellátott asztallal matrica szettekhez és egyedi szerszámokhoz alkalmazva G MODEL: Fémlemezek és acélprofilok általános lyukasztásra

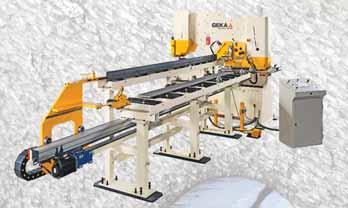

7 GEKA CNC MEGOLDÁSOK A növekvő nemzetközi verseny miatt a gyártás automatizálása és a folyamatos innováció elengedhetetlenné válik, és a versenyképesség feltétele lesz, komparatív előnyökhöz juttatva egyes szereplőket. A nagyobb termelékenység és precízebb munkavégzést elérése érdekében ezen szereplők számára a GEKA is kifejlesztette automatizált rendszereit. A legutóbbi CNC technológiákat alkalmazva, és a lyukasztásban és darabolásban szerzett több évtízedes tapasztalataira építve fejlesztette ki a GEKA a legkorszerűbb automata rendszereit, amelyek technológiailag a legkorszerűbb megoldásokat jelentik Önnek. A GEKA egy prémium minőséget jelent az automatizált lemezmegmunkálás terén, ami a piacon is versenyelőnyhöz juttatja Önt Pozícionáló egységek Semi-Paxy A Semipaxy lyukasztók a legújabb CNC autmatizálási és pozícionáló technológiát jelentik. Az egység X- és Y- irányban programozható. Meglévő vagy újonnan gyártott min 500 mm-es torokmélységgel rendelkező GEKA modellre szerelhető, vagy a HYDRACROP SD ill. PUMA széria gépeihez lehet opcionális választás. Jellemzők: Önálló vezérlőszekrény Két külön vezérelt szervo-motoros pozícionálóegység Érintő képernyő Vezérlőorsóval és útmérővel felszerelt X-Y irányban programozhatóan vezérelhető, szervomotorral hajtott vonszoló szerkezet. Adagoló PAX A PAX az X-tengelyen történő automatizált anyagpozícionálást, ezáltal sorozatos profillyukasztást tesz lehetővé. ALRS Az ALRS gép egy automata laposacél adagoló rendszer, amely a HYDRACROP daraboló állomás opcionális alkatrésze. Az anyag nehézkes mozgatása helyett nyújt alternatívát, így Ön időt takarít meg, növeli a teljesítményt és a munkavégzés pontosságát. FAAS CNC adagoló laposacél és szögvas automata darabolására. Hidraulikus megfogás. Semipaxy-val hatékonyan kombinálható, és illeszthető a HYDRACROP 110 S / SD modellhez. EREDETI GEKA KIEGSÉZÍTŐK ÉS TARTOZÉKOK Termékválasztékunkkal célunk, hogy a lemezalakítás terén az Ön minden igényére kínáljunk megoldást. Fedezze fel, hogyan növelheti teljesítményét és eredményeit a GEKA gépekkel és alkatrészekkel. A GEKA rendelkezik a legnagyobb kiegészítő és opcionális alkatrész kínálattal a piacon. Az eredeti GEKA alkatrészek és egyedi tartozékok jobb teljesítményt eredményezik és növelik a GEKA gép tartósságát.

8 PROTOOL PRECÍZIÓS FÉMFORGÁCSOLÁS Világvezető lemezmegmunkálás profildarabolás terén 90 éves tapasztalat, több, mint elégedett vásárló világszerte Bizonyított minőség, tervezés és szaktudás ISO 9001 és OHSAS tanúsítványok illetve 90 év tapasztalata áll a folyamatos fejlesztések hátterében. Átfogó vevőgondozás Raktárkészlet, azonnali szállítás az alkatrészekre, kiegészítőkre. Vevő utógondozás a GEKA képzett mérnökeitől. Sokoldalúság, egyedi tervezés Több, mint 50 féle modellel és 8000 alkatrésszel a GEKA kínálja a legszélesebb termékpalettát opcionális alkatrészeivel és kiegészítőivel Európai tervezés és gyártás Más lemezmegmunkálókkal ellentétben a GEKA az egyetlen, amelynek teljes gyártási folyamata az EUban zajlik. Folyamatos fejlesztések Az új Bendicrop 85, C2PL, Alfa 500, Alfa 150 modellek mellett folyamatos innováció jellemzi Disztribúciós háló világszerte Több, mint 60 disztribútora révén jelen van 5 kontinens 85 országában Minden GEKA gép egyedi vevői rendelés Tervező mérnökeink az Ön egyedi igényeihez fejlesztik megoldásaikat. Szigorú minőségi előírások alapján minden GEKA termék saját gyárunkban készül. Íly módon minden GEKA gép egyedülálló. MAGYARORSZÁGI KÉPVISELET: PROTOOL KFT. W: E: protool@protoolkft.hu T: 1/ Cím: 1131 Budapest Reitter Ferenc u (Keszkenő utca 30.) Maquinaria Geka S.A. Polígono Zerradi, 1. P.O. Box Oiartzun - Spain. T info@geka.es
