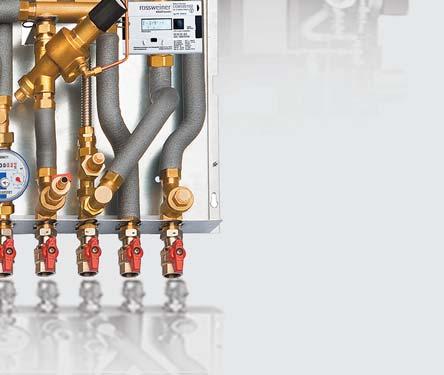

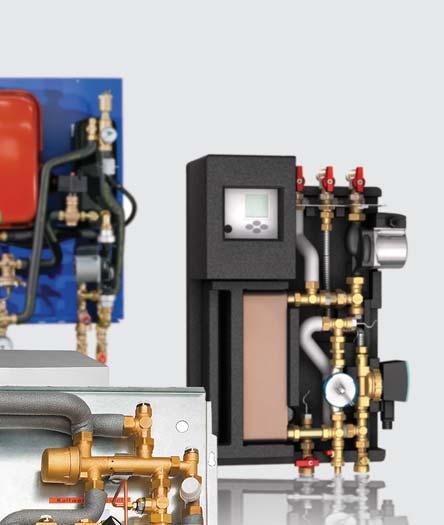

1 LOGOtherm Lakás és távfűtési hőközpontok 1 A LOGO aktiv lakás-hőközpontok okostelefonon keresztüli interaktív kommunikációval Mindig komplett összeállítású LOGOstandard állomások, ideértve a mérést, a szabályzást, a szigetelést, az elektromos csatlakozást Különleges állomás minden szerelési változathoz: falba, aknába, vagy szerelő strangra Nyomás független hőközpontok családi házakhoz egészen 25 PN-ig Teljes hőközpontok az ügyfél igényei szerint 3

2 LOGOaktiv lakás-hőközpont 5 LOGOmatic lakás-hőközpont 8 LOGOcool lakás-hőközpont 9 LOGOtherm lakás-hőközpont 10 LOGOpress lakás-hőközpont 19 LOGOmax távfűtési-hőközpont 25 LOGOFresh melegvíz (MHV) készítő rendszerek 30 A raktári árukészlet Rendelési sz.ai félkövérrel szedettek. 4

3 LOGOaktiv lakás-hőközpontok 01 Climatix vezérlő szabályozó Saját keringtető szivattyú elektronikus kijelzővel elektronikus kijelzővel A fűtőkör ekviterm hőfokszabályzású keverése A MHV hőmérséklet pontos beállítása a digitális Interaktív távvezérlés és adatátvitel LOGOtherm Lakás és távfűtési hőközpontok A lakás-hőközpont mérés tartalmaz: Ultrahangos hőmennyiség-mérőt, HV vízórát Tartalmaz: - Climatix elektronikus lakás-hőközpont vezérlő egységet, - vezérlőszoftver - lemezes hőcserélő nemesacélból - elektronikus fordulatszám-vezérlős keringtető szivattyú 10 V - keverőidomok a fűtőkör ekviterm hőfokszabályozásához - háromutas szelep motorral a 100 %-osan előnybe részesíti MHV a fűtés előtt - hőérzékelőket - átfolyásmérőt, a meleg víz hőmérsékletének pontos szabályzásához, táv-kommunikációs lehetőséggel - hőmérséklet mérő modult, hidegvíz mérő modul - előremenő fűtővíz szűrő és a hűtőkörből kilépő oldalon is egy szűrő, - leszigetelt hálózatok - teljes elektromos összekötés - térkészülék a lakás-hőközpont felhasználói vezérléséhez Climatix HMI - választható melegvíz keringtető modul Üzemi paraméterek: Méretei cm MV max. teljesítmény kw MA SZÉ MÉ 60 C 70 C 75 C LOGOaktiv Fűtés eljesítmény kw HV nyomás bar Tömege kg Üzemi hőmérséklet C Dif. nyomás Üzemi nyomás Csatlakozás 44 kw min C 0 PN 6 G 3/4 B 55 kw min C 0 PN 6 G 3/4 B 75 kw min C 0 PN 6 G 1 B 5

4 LOGOaktiv lakás-hőközpontok LOGOaktiv lakás-hőközpont LOGOaktiv 44 kw LG ,00 LOGOaktiv 55 kw LG ,00 LOGOaktiv 75 kw LG ,00 LOGOaktiv lakás-kőközpont HMV keringtetéssel A LOGOaktiv lakás-hőközpont az alaphőközponthoz hasonlóan van felszerelve LOGOaktiv LOGOaktiv 44 kw MV keringtetéssel LG ,00 LOGOaktiv 55 kw MV keringtetéssel LG ,00 LOGOaktiv 75 kw MV keringtetéssel LG ,00 LOGOaktiv lakás-hőközpont két fűtőkörrel A LOGOaktiv lakás-hőközpont, az alaphőközponthoz hasonlóan van felszerelve, ezen felül tartalmaz egy másik külön kevert fűtőkört a padlófűtéshez, egy központi vezérléssel. LOGOaktiv 44 kw 2 fűtőkör LG ,00 LOGOaktiv 55 kw 2 fűtőkör LG ,00 LOGOaktiv 75 kw; 2 fűtőkör LG ,00 LOGOaktiv lakás-hőközpont HMV keringtetéssel és két fűtőkörrel A LOGOaktiv lakás-hőközpont, az alaphőközponthoz hasonlóan van felszerelve, ezen felül tartalmaz egy MV keringtetést és egy másik külön kevert fűtőkört a padlófűtéshez, egy központi vezérléssel. LOGOaktiv 44 kw; MV keringtetés; 2 fűtőkör LG ,00 LOGOaktiv 55 kw; MV keringtetés; 2 fűtőkör LG ,00 LOGOaktiv 75 kw; MV keringtetés; 2 fűtőkör LG ,00 Külső érzékelő ,60 Szerelőléc gömbcsapokkal LOGOaktiv 44 kw és 55 kw ,40 LOGOaktiv 44 kw és 55 kw keringtetéssel ,30 Gömbcsap készlettel 7 db 3/ ,90 8 db 3/ C 50,20 7 db 1 a 75 kw központhoz ,90 7 db 1 és 1 db 3/4 a 75 kw központhoz ,30 keringtetéssel Burkolat a LOGOaktiv lakás-hőközponthoz Fali burkolat, lemez, fehér színű, szé/ma/mé 60/88/ ,10 Fali burkolat, lemez, fehér színű, szé/ma/mé 60/100/ L 174,10 Falba szerelhető burkolat szé/ma/mé 61/84/ ,70 Falba szerelhető nyújtott burkolat szé/ma/mé 61/118/ ,70 6

5 LOGOaktiv lakás-hőközpontok 01 LOGOaktiv 44 és 55 kw lakás-hőközpont mérés LOGOsonic 1,5 m 3 /h ultrahangos hőmennyiség-mérő Rossweiner ETK qp 1,5 m 3 /h vízóra, építési hossz távolsági leolvasással Multical 403 1,5 m 3 /h. Alapkivitel LM ,60 M-Bus távkiolvasás A fentiek szerint, de az M-Bus modullal a távkiolvásásért Alapkivitel LM ,90 WM-Bus A fentiek szerint, de a vezeték nélküli WM-Bus modullal a távkiolvásásért Alapkivitel LM ,40 LOGOaktiv 75 kw lakás-hőközpont mérés LOGOsonic 2,5 m 3 /h ultrahangos hőmennyiség-mérő /h, G 1 csatlakozás, építési hossz 130 mm, Rossweiner ETK qp 2,5 m 3 /h vízóra, építési hossz 130 mm, G 1 csatlakozás. Alapkivitel LM ,50 M-Bus távkiolvasás A fentiek szerint, de az M-Bus modullal a távkiolvásásért Alapkivitel LM ,40 WM-Bus A fentiek szerint, de a vezeték nélküli WM-Bus modullal a távkiolvásásért Alapkivitel LM ,00 LOGOtherm Lakás és távfűtési hőközpontok Elosztó (akár 3-7 fűtőkör számára) beszerelés a hőközpont alatt alaplapra - Rozsdamentes elosztó, felszerelhető a 600 x 400 x 210 mm (sz ma mé) alaplapra - Csatlakoztatható a LOGOaktiv hőközponthoz - Egyszerű beszerelés a LOGOaktiv alá - Ideértve az áramlás határolót 0,5-5 l/min és a szelepidomot M 30 1,5 mm a zárófedéllel Elosztó 3 fűtőkörhöz TS ,30 Elosztó 4 fűtőkörhöz TS ,10 Elosztó 5 fűtőkörhöz TS ,40 Elosztó 6 fűtőkörhöz TS ,20 Elosztó 7 fűtőkörhöz TS ,40 Szabályzó tartozékok elosztókhoz Sorkapocs 230 V (6 csatorna, 24 csatlakozás) ,90 Sorkapocs tartó ,30 Szivattyú vezérlő modul ,20 Elektronikus hajtás 230 V (2-pólusú), áram nélkül tervezve (NC) ,10 Elektronikus helyiség hőszabályzó 230 V Típus Salus RT ,80 7

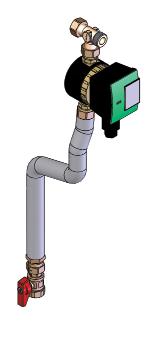

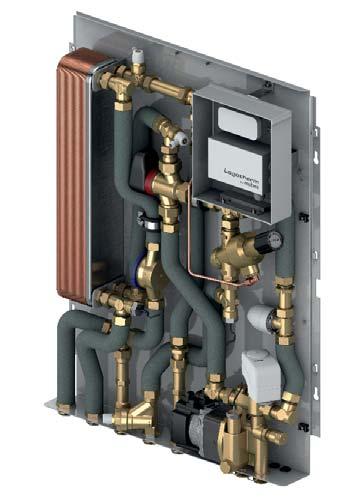

6 LOGOmatic lakás-hőközpont Használati melegvíz készítés elektronikus szabályzása a belépő melegvíz alapján Ultragyors HMV készítés Hőközpontok 3 utas elosztó szeleppel a HMV előkészítés előnyben részesítésével Szigetelt elosztások Építési mélység 16 cm Differencia nyomás alapján 5-25 kpa - alacsonyabb nyomásveszteség Hatékonyabb energiafelhasználás visszatérő ág hőmérsékletének korlátozásával Tartalmaz: - nemesacél lemezes hőcserélő - elektronikus szabályzás elsődleges HMV bekötéssel - háromutas szelep nagyon gyors hajtással - átfolyásmérő és hőérzékelő a HMV hőmérséklet pontos szabályzására - integrált differencia nyomás szabályozó - zónaszelep a hőkör szabályzásához - szűrő a belépő fűtővízen - hőcserélő modul - HV mérő modul - típus LOGOmatic Comfort+ kevert fűtőkör Üzemi paraméterek LOGOmatic HMV max. Méretei cm teljesítmény kw V SZ MÉ 60 C 75 C Fűtés teljesítmény kw HV nyomás bar Tömege kg Üzemi hőmérséklet C Dif. nyomás bar Üzemi nyomás Csatlakozás Basic C 0,2 PN 6 G 3/4 B Comfort C 0,2 PN 6 G 3/4 B LogoMatic Basic 44 kw ,50 LogoMatic Basic 44 kw keringtető híddal ,00 7 db-os 3/4 -os gömbcsap készlet ,90 Szerelőléc ,70 Állomás burkolat ,00 LogoMatic Comfort kw júniusától LogoMatic Comfort kw júniusától LogoMatic Comfort kw júniusától LogoMatic Comfort kw júniusától 8

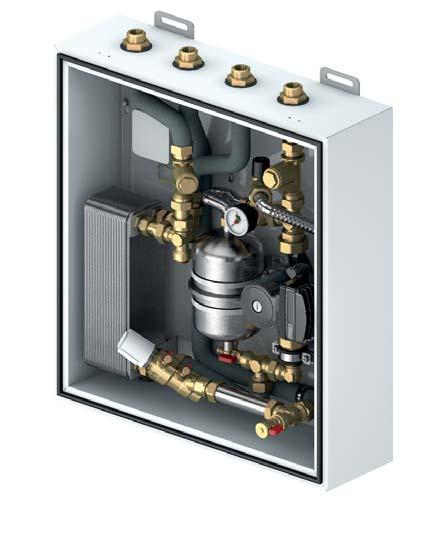

7 LOGOcool decentralizált lakás-hőközpont 01 A hőátadó hatékony hűtőállomások új osztálya 1 kw-tól 16 kw-ig a vízhűtő rendszerek számára Kompakt kivitel, falra szerelhető változat Egyszerű üzembehelyezés és folyamatos teljesítmény állítás Három teljesítmény választható LOGOtherm Lakás és távfűtési hőközpontok A LogoCool a hőátadó központok új generációja a hűtőenergia átadására lakások, apartmanok és ipari épületek hűtőenergiájának átadására. A LogoCool megfelel a hatékony és egyszerű használat követelményeinek a folyamatos primér áramlás feltételezése, illetve a primér energia beállítása mellett a Ballorex Dynamic-ban. Az egyedülálló hibrid test kivitelezésének köszönhetően a felhasználási területen hatékony leárnyékolás érhető el a környezeti feltételekkel szemben (a helyiség hőmérséklete és páratartalma). Üzemi paraméterek LOGOcool Méretei cm V SZ MÉ Max. hűtőtelje sítmény Névleges elsődleges üzemi nyomás Tömege kg Max. üzemi másodlagos nyomás bar Csatlakozás LOGOcool kw PN G 1 B LOGOcool kw PN G 1 B LOGOcool kw PN G 1 B LOGOcool ,00 LOGOcool ,00 LOGOcool ,00 Gömbcsap készlet meghosszabbított orsóval ,60 9

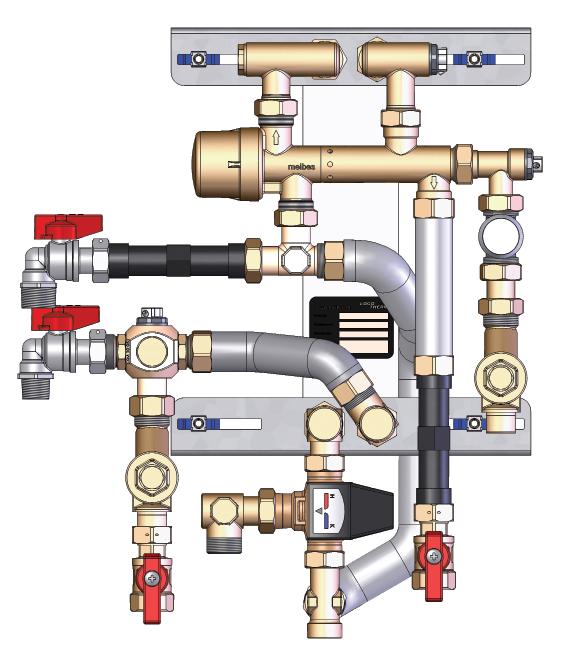

8 LOGOtherm lakás-hőközpont LOGOstandard lakás-hőközpont A lakás-hőközpont állomás vezérlése szabadalmaztatott PM3 szabályzóval A fűtés helyiség szabályozója A MV hőmérséklet termosztatikus vezérlése Szigetelt vezetékhálózat Alacsony beépítési mélység Az állomás úgy épült, hogy a minimálisra csökkenjen az állomás mélysége, amely ennél a kivitelnél 13 cm. A többi méret: ma- Huindayx szé 72 57,5 cm keringtetéssel, MV mélység 15 cm Külön igényre a MV keringtetés megoldható úgy is, hogy a teljes mélység max. 13 cm legyen. Tartalmaz: - nemesacél lemez hőcserélőt - PM3 szabályozót elsődleges MV bekötéssel - összekötő elemet a fűtőkör légtelenítésével és a hidegvíz átfolyásszabályzó betétjét - zónaszelepet fűtőkör szabályzóval - T-mix a MV hőszabályzására A lakás-hőközpont mérés tartalmaz: Ultrahangos hőmennyiség mérőt, HV vízórát, PID helyiség hőszabályzó, elektrotermikus meghajtást - belépő fűtővíz szűrőt - visszatérő fűtővíz szűrőt - hőmennyiség mérő modult - HV vízóra modult - opcionálisan melegvíz keringtető modult, Ballorex Delta differencia nyomás szabályzót Üzemi paraméterek: LOGOstandard MV max. Méretei cm teljesítmény kw V SZ H 65 C 75 C Fűtés teljesítmény kw HV nyomás bar Tömege kg Üzemi hőmérséklet C Dif. nyomás bar Üzemi nyomás Csatlakozás 44 kw C 0,2 PN 10 G 3/4 B 55 kw , C 0,2 PN 10 G 3/4 B 10

9 LOGOstandard lakás-hőközpont 01 A max. 3 kw hőveszteségű egységekhez a T20 K-nél. LOGOstandard lakás-hőközpont LOGOstandard 44 kw LG ,60 LOGOstandard 55 kw LG ,70 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval LOGOstandard 44 kw LG ,90 LOGOstandard 55 kw LG ,90 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,40 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval és HMV keringtetővel LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 A max kw hőveszteségű egységekhez a T20 K-nél. LOGOstandard lakás-hőközpont LOGOstandard 44 kw LG ,60 LOGOstandard 55 kw LG ,70 LOGOtherm Lakás és távfűtési hőközpontok LOGOstandard lakás-hőközpont differencia nyomás szabályzóval LOGOstandard 44 kw LG ,90 LOGOstandard 55 kw LG ,90 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,40 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval és HMV keringtetővel LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont csak a HMV készítéshez. LOGOstandard lakás-hőközpont LOGOstandard 44 kw LG ,10 LOGOstandard 55 kw LG ,20 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,90 LOGOstandard 55 kw LG ,10 Szerelőléc gömbcsapokkal Pro LOGOstandard 44 a 55 kw 3/ ,70 LOGOstandard 44 és 55 kw-hoz HMV keringtetéssel Gömbcsap készlet ,30 7 db készlet, 3/ ,90 8 db készlet, 3/ C 50,20 11

10 LOGOstandard lakás-hőközpont szerelőaknák közötti változat A lakás-hőközpont vezérlése szabadalmaztatott PM3 szabályzóval A fűtés helyiség szabályzója HMV termosztatikus hőszabályzója Szigetelt vezetékhálózat Rögzítés csőbilincsekkel közvetlenül a strangra A hőközpont úgy készült, hogy a hőközpont a szerelőaknába nyúlik a strangok között, ami csökkenti a hőközpont telepítési mélységét. A lakás-hőközpont része a szerelőlemez a csipeszekkel a lakás-hőközpont strangokra történő egyszerű rápattintása érdekében. A csipeszek választhatók a szerelőakna méretezése szerint, és eltolhatók a szerelő lemezen cm tartományban (a cső közepe) a csövek egymástól mért távolsága szerint. A teljes mélység, ideértve a szerelőaknát (DN 25, a szigeteléssel együtt) 25 cm. A lakás-hőközpont mérés tartalmaz: Ultrahangos hőmennyiség mérőt, HV vízórát, PID helyiség hőszabályzó, elektrotermikus meghajtást. Tartalmaz: - nemesacél lemez hőcserélőt - PM3 szabályozót elsődleges MV bekötéssel - összekötő elemet a fűtőkör légtelenítésével és a hidegvíz átfolyásszabályzó betétjét - zónaszelepet fűtőkör szabályzóval - T-mix a HMV hőszabályzására - belépő fűtővíz szűrőt - visszatérő fűtővíz szűrőt - hőmennyiség mérő modult - HV vízóra modult - a lakás kör bejövő és visszatérő ágának gömbcsapjait, és SV G 3/4 B csatlakozást - opcionálisan melegvíz keringtető modult, Ballorex Delta differencia nyomás szabályzót tlaku Ballorex Delta Üzemi paraméterek: LOGOstandard Méretei cm MV max. teljesítmény kw V SZ MÉ 65 C 75 C Fűtés teljesítmény kw HV nyomás bar Tömege kg Üzemi hőmérséklet C Dif. tlak bar Üzemi nyomás Csatlakozás 44 kw C 0,2 PN 10 G 3/4 B 55 kw , C 0,2 PN 10 G 3/4 B 12

11 LOGOstandard lakás-hőközpont 01 A max. 3 kw hőveszteségű egységekhez a T20 K-nél. LOGOstandard lakás-hőközpont LOGOstandard 44 kw LG ,70 LOGOstandard 55 kw LG ,40 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval LOGOstandard 44 kw LG ,30 LOGOstandard 55 kw LG ,20 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,80 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval és HMV keringtetővel LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 A max kw hőveszteségű egységekhez a T20 K-nél. LOGOstandard lakás-hőközpont LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 LOGOtherm Lakás és távfűtési hőközpontok LOGOstandard lakás-hőközpont differencia nyomás szabályzóval LOGOstandard 44 kw LG ,30 LOGOstandard 55 kw LG ,20 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,80 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval és HMV keringtetővel LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont csak a HMV készítéshez. LOGOstandard lakás-hőközpont LOGOstandard 44 kw LG ,50 LOGOstandard 55 kw LG ,50 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,20 LOGOstandard 55 kw LG ,30 13

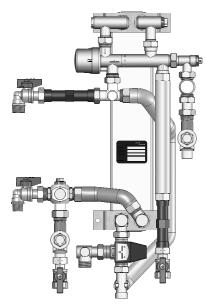

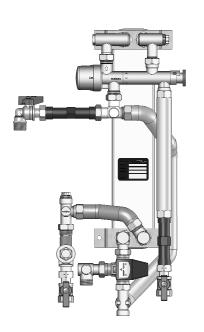

12 LOGOstandard lakás-hőközpont aknába szerelhető változat A lakás-hőközpont vezérlése szabadalmaztatott PM3 szabályzóval A fűtés helyiség szabályzója HMV termosztatikus hőszabályzója Szigetelt vezetékhálózat A lakás-hőközpont mérés tartalmaz: Ultrahangos hőmennyiség mérőt, HV vízórát, PID helyiség hőszabályzó, elektrotermikus meghajtást. Tartalmaz: - nemesacél lemez hőcserélőt - PM3 szabályozót elsődleges MV bekötéssel - összekötő elemet a fűtőkör légtelenítésével és a hidegvíz átfolyásszabályzó betétjét - zónaszelepet fűtőkör szabályzóval - T-mix a HMV hőszabályzására - belépő fűtővíz szűrőt - visszatérő fűtővíz szűrőt - hőmennyiség mérő modult - HV vízóra modult - a lakás kör bejövő és visszatérő ágának gömbcsapjait, és SV G 3/4 B csatlakozást - opcionálisan melegvíz keringtető modult, Ballorex Delta differencia nyomás szabályzót Üzemi paraméterek: LOGOstandard MV max. Méretei cm teljesítmény kw V SZ MÉ 65 C 75 C Fűtés teljesítmény kw HV nyomás bar Tömege kg Üzemi hőmérséklet C Dif. nyomás bar Üzemi nyomás Csatlakozás 44 kw C 0,2 PN 10 G 3/4 B 55 kw , C 0,2 PN 10 G 3/4 B 14

13 LOGOstandard lakás-hőközpont 01 A max. 3 kw hőveszteségű egységekhez a T20 K-nél. LOGOstandard lakás-hőközpont LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval LOGOstandard 44 kw LG ,30 LOGOstandard 55 kw LG ,20 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,80 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval és MV keringtetővel LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 A max kw hőveszteségű egységekhez a T20 K-nél. LOGOstandard lakás-hőközpont LOGOtherm Lakás és távfűtési hőközpontok LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval LOGOstandard 44 kw LG ,30 LOGOstandard 55 kw LG ,20 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,80 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont differencia nyomás szabályzóval és HMV keringtetővel LOGOstandard 44 kw LG ,00 LOGOstandard 55 kw LG ,00 LOGOstandard lakás-hőközpont csak a MV készítéshez LOGOstandard lakás-hőközpont LOGOstandard 44 kw LG ,50 LOGOstandard 55 kw LG ,50 LOGOstandard lakás-hőközpont HMV keringtetéssel LOGOstandard 44 kw LG ,20 LOGOstandard 55 kw LG ,30 15

14 LOGOstandard lakás-hőközpont LOGOstandard lakás-hőközpont mérés és szabályzás Ultrahangos hőmennyiség mérő LOGOsonic 1,5 m 3 /h vagy Multical 403 a távkiolvasásért, G 3/4 csatlakozás, építési hossz 110 mm, Rossweiner ETK qp 1,5 m 3 /h vízóra, építési hossz 110 mm, G 3/4 csatlakozás, elektrotermikus meghajtás 230 V, PID heti szabályzó MEI- BES, választható vezeték nélküli változatban is. Alapkivitel Typ Rendelési sz. Euro/db LOGOsonic hőmennyiség mérővel LM ,70 Vezetéknélküli termosztáttal és MV keringtetés vezérléssel LOGOsonic hőmennyiség mérővel LM ,20 M-Bus távkiolvasás Multical 403 hőmennyiség mérővel LM ,90 Vezeték nélküli termosztáttal Multical 403 hőmennyiség mérővel LM ,80 WM-Bus vezeték nélküli távkiolvasás Multical 403 hőmennyiség mérővel LM ,50 Vezeték nélküli termosztáttal Multical 403 hőmennyiség mérővel LM ,40 HMV keringtető modul Akkor javasoljuk, ha a hőközpontra a fogyasztó helyek 7 méternél távolabb vannak elhelyezve. HMV keringtetés 44 kw-hoz MP 239,60 HMV keringtetés 55 kw-hoz MP 248,40 HMV keringtetés aknába szerelőaknák közé ,00 Termosztatikus keringtető híd 45/65 C Hőközpontba szereléshez MP 39,10 A szerelőaknára szereléshez OZ 77,60 Burkolat a LOGOstandard lakás-hőközponthoz Fali burkolat, lemez, fehér színű, szé/ma/mé 60/80/21 Falba szerelhető burkolat szé/ma/mé 61/84/15-22 Falba szerelhető nyújtott burkolat szé/ma/mé 61/118/ , , ,70 Vezeték nélküli termosztát interneten keresztüli vezérléssel Interneten keresztül vezérelheti a fűtését és melegvíz készítését. IT500 internetes termosztát, fali szerelőkészlet, állvány, ,40 vevő, internet tűzfal, ADSL-kábel és tápcsatlakozó. IT300 vezeték nélküli érzékelő, fali szerelőkészlet, egy másik fűtőkör szabályzásához ,60 16

15 LOGOmix lakás-hőközpont keveréssel 01 LOGOtherm lakás-hőközpont egy kevert fűtőkörrel Tartalmaz: LOGOtherm lakás-hőközpontot alaplapon, VVP 46 keverőszelepet, Wilo Yonos Para 15/6 szivattyút, hőmennyiség mérő modult, hidegvíz vízórát, T-mix modult a MV hőjének beállítására, G 3/4 -os gömbcsapokat minden bejövő és kimenő ágon. MaR: Ultrahangos hőmennyiség mérőt szorítóbilinccsel a felfutó érzékelő szereléséhez, SV 1,5 m3/h vízórát, SSP 31 AC-230 V szervóhajtást, ekviterm hőszabályzót, helyiség hőszabályzót. Üzemi paraméterek: Méretek ma x szé x mé: cm Üzemi nyomás: PN 6 Max. fűtőteljesítmény: 10 kw (AT 20K-nál) Max. MV teljesítmény: Típus 44 kw 33 kw a kifolyáson 12 l/min. MV 65 C-on felfutáskor 44 kw a kifolyáson 15 l/min. MV 75 C-nál felfutáskor Típus 55 kw 44 kw a kimeneten 15 l/min. MV 65 C-on 55 kw a kifolyáson 17 l/min. MV 75 C-nál felfutáskor Hidegvíz nyomás: min. 2 bar Tömege: 20 kg Üzemi hőmérsékletek: C Differencia nyomás a bemeneten: 0,2 bar (0,3 bar hőmennyiség mérővel) Szükséges nyomás a HV oldalon: 2,5 bar LOGOtherm 44 kw WI 1 188,00 LOGOtherm 55 kw WI 1 305,00 MaR a LOGOtherm lakás-hőközponthoz LM ,60 LOGOtherm 44 kw MV keringtetéssel WI 1 414,00 LOGOtherm 55 kw MV keringtetéssel WI 1 529,00 MaR a LOGOtherm-hez MV keringtetéssel LM ,20 LOGOtherm Lakás és távfűtési hőközpontok LOGOtherm lakás-hőközpont egy kevert és egy nem kevert fűtőkörrel Tartalmaz: LOGOtherm lakás-hőközpontot alaplapon, VVP 46 keverőszelepet, 1 db kombi szelepet, Wilo Yonos Para 15/6 szivattyút, hőmennyiség mérő modult, hidegvíz vízórát, T-mix modult a MV hőjének beállítására, G 3/4 -os gömbcsapokat minden bejövő és kimenő ágon. MaR: Ultrahangos hőmennyiség mérőt szorítóbilinccsel a felfutó érzékelő szereléséhez, SV 1,5 m3/h vízórát, SSP 31 AC-230 V szervóhajtást, ekviterm hőszabályzót, helyiség hőszabályzót, Meibes TAMP helyiség hőtermosztátot. LOGOtherm 44 kw WI 1 325,00 LOGOtherm 55 kw WI 1 444,00 MaR a LOGOtherm lakás-hőközponthoz LM ,50 LOGOtherm 44 kw MV keringtetéssel WI 1 553,00 LOGOtherm 55 kw MV keringtetéssel WI 1 680,00 MaR a LOGOtherm-hez MV keringtetéssel LM ,80 LOGOtherm SLim lakás-hőközpont kevert fűtőkörrel állandó hőmérsékletre szabályozással Tartalmaz: Nemesacél lemez hőcserélőt, PM3 szabályzót MV elsődleges bekötéssel, keveréses fűtőkört a keverés termosztatikus szabályzásával, zónaszelepet (a fűtés oldalon) a fűtőkör szabályzásához, a fűtőoldal légtelenítését, hőmennyiség mérő modult, 3/4 -os csatlakozó szerelvényeket (lapos tömítés), csatlakozást a külső menetes 1 -os elosztóhoz (lapos tömítés), teljesen összeszerelt hőközpont, hőteljesítmény 10 kw (20 K). LOGOtherm lakás-hőközpont 44 kw ,00 LOGOtherm lakás-hőközpont 55 kw ,00 MaR a LOGOtherm SLim-hez LM ,70 17

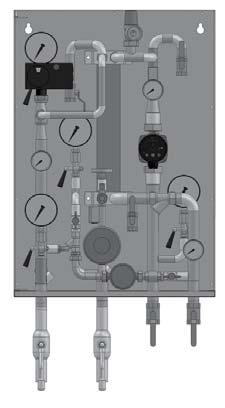

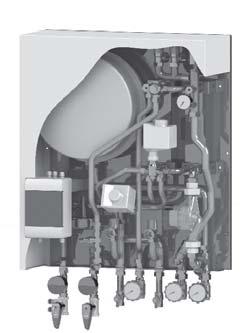

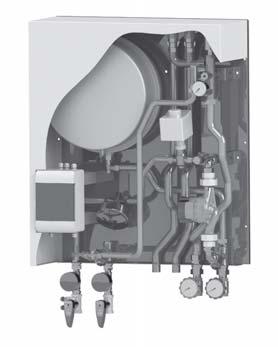

16 LOGOtherm lakás-hőközpont melegvíz tárolóval LOGOtherm H AF lakás-hőközpont A hőközpont a kilépő hőmérséklet keverési rendszerű fűtésszabályzásra és a szabályzási funkcióval rendelkező hőtárolós melegvíz készítésére szolgál. A szabályzó működtethető a kültéri vagy a beltéri hőmérséklet szerint. Ezzel a megoldás a felhasználó egyszerűen a lakótérből kezelheti a fűtésrendszert. A hőközpont felszerelhető hőmennyiség mérővel az energiafogyasztás mérésére. Tartalmaz: A fűtőkör szabályzására szolgáló szabályzószelepet, szabályzó kiegyenlítő szelepet a melegvíz előkészítés szabályozására, belépő fűtővíz szűrőt, visszatérő fűtővíz szűrőt, visszacsapó szelepet, WILO Yonos Para 15/6 keringtető szivattyút, hőmennyiség mérő modult, G3/4 -os gömbcsapot átfűzhető anyával, légtelenítő szelepeket. A keringtetésű változat tartalmaz egy melegvíz keringtető modult WILO Star-Z Nova keringtető szivattyúval. A lakás-hőközpont mérés tartalmaz: Ekviterm hőszabályzót, digitális szoba vezérlőegységet, 230V-os szervóhajtást 3-pontos vezérléssel 150s, 230V-os elektrotermikus hajtást VA 80 adapterrel, KF-Pt1000 hőérzékelőt, AF-Pt1000 kültéri hőérzékelőt. LOGOtherm HAF lakás-hőközpont HAF ,00 LOGOtherm HAF lakás-hőközpont MV keringtetéssel HAF ,00 Ekviterm hőszabályzású lakás-hőközpont LM ,00 Felfüggeszthető hőtároló, biztosító szeleppel együtt Fali burkolat, lemez, fehér színű, szé/ma/mé 50/80/21 Műszaki adatok HV 0, ,00 Méretek (ma x szé x mé): Max. csatlakozó nyomás: 80/50/21 cm 10 bar Max. engedélyezett hőmérséklet: 90 C Max. hő (fűtő) teljesítmény: MV felfűtési teljesítmény: 25 kw (AT = 20 K-nál) 20 kw (AT = 25 K-nál) Visszatérő Előremenő primér Visszatérő Visszatérő Előremenő Előremenő tartály szekunder Jelmagyarázat: 1 szabályzó szelep VVP (kvs=2,5) 2 szervóhajtás 3-pontos SSP31, 150s 3 keringtető szivattyú WILO Yonos Para 15/6 RKA 4 közdarab hőmennyiség mérőhöz 5 szabályzó kiegyenlítő szelep D9525, G3/4 6 elektrotermikus hajtás adapterrel VA 80 7 visszacsapó szelep 8 szűrő 9 légtelenítés 10 ekviterm hőszabályzó 11 helyiség termosztát Hőérzékelők: L. kültéri szekunder csatlakozás 1. tároló l* hőmennyiség mérő csatlakozás t hőmennyiség mérő visszatérő ág 18

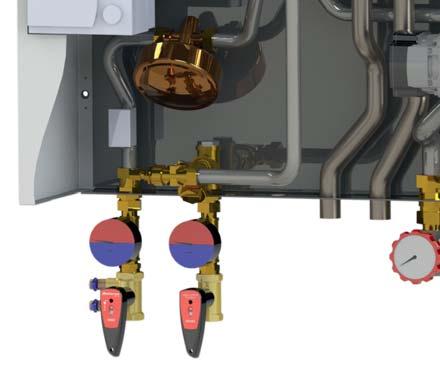

17 LOGOpress lakás-hőközpont 01 Nyomás-független LOGOpress lakás-hőközpont Kompakt, teljesen összeszerelt lakás-hőközpont megoldás alaplapon fedéllel falra függeszthető kivitelben Teljesen automata ekviterm / proporcionális szabályzással van felszerelve Tűzálló hőszigeteléssel rendelkezik Könnyen felszerelhető és üzembe helyezhető Kis méretek ma szé mé: mm LOGOtherm Lakás és távfűtési hőközpontok 19

18 LOGOpress lakás-hőközpont Nyomás-független lakás-hőközpont, közvetlenül felszerelhető a távhálózatra az alaplapon fedéllel, tűzálló hőszigeteléssel és ekviterm / proporcionális szabályzással. H26 PD O-H a fűtéshez - proporcionális szabályzással Tartalmaz: 30 lemezes SWEP hőcserélőt, kétutas szabályzószelepet Kvs 2,5-tel és Siemens szervóhajtással, biztosító szelepet a fűtéshez, termomanométert, manométert, hőmérőket, keringtető szivattyút Grundfos UPM3 AUTO L frekvenciaváltóval, Ballorex Delta Kvs 2,5 nyomás differencia szabályzót, gömbcsapokat, szűrőket, légtelenítő automatát, Meibes proporcionális szabályzást vezeték nélküli helyiség termosztáttal, hőérzékelőket, Flamco expanziós tartályt, Mirelon hőszigetelést, falra függeszthető szekrényt fedéllel. Maximális fűtőteljesítmény 50 kw* H26 PD O-H ,00 H26 AF O-H a fűtéshez - ekviterm szabályzással Tartalmaz: 30 lemezes SWEP hőcserélőt, kétutas szabályzószelepet Kvs 2,5-tel és Siemens szervóhajtással, biztosító szelepet a fűtéshez, termomanométert, manométert, hőmérőket, keringtető szivattyút Grundfos UPM3 AUTO L frekvenciaváltóval, Ballorex Delta Kvs 2,5 nyomás differencia szabályzót, gömbcsapokat, szűrőket, légtelenítő automatát, Siemens ekviterm szabályzást, hőérzékelőket, Flamco expanziós tartályt, Mirelon hőszigetelést, falra függeszthető szekrényt fedéllel. Maximális fűtőteljesítmény 50 kw* H26 AF O-H ,00 H26 AF O-H-G a fűtéshez - ekviterm szabályzással (hegesztett) Tartalmaz: 30 lemezes SWEP hőcserélőt, kétutas szabályzószelepet Kvs 2,5-tel és Siemens szervóhajtással, biztosító szelepet a fűtéshez, termomanométert, manométert, hőmérőket, keringtető szivattyút Grundfos UPM3 AUTO L frekvenciaváltóval, Ballorex Delta Kvs 2,5 nyomás differencia szabályzót, gömbcsapokat, szűrőket, légtelenítő automatát, Siemens ekviterm szabályzást, hőérzékelőket, Flamco expanziós tartályt, Mirelon hőszigetelést, falra függeszthető szekrényt fedéllel. Maximális fűtőteljesítmény 50 kw* H26 AF O-H-G ,00 * Delta T-nél = 20 K Műszaki adatok Méretek (magasság/szélesség/mélység): 80/67/25 cm Maximális üzemi hőmérséklet - primér: 110/130 C Maximális üzemi nyomás - primér: 10/25 bar Maximális üzemi hőmérséklet - fűtéshez: 100 C Maximális üzemi nyomás - fűtéshez: 6 bar Max. fűtőteljesítmény: 50 kw AT = 20 K-nál A lakás-hőközpont üzemeltetését és a táblázattól eltérő egyéb paramétereket engedélyeztesse a MEIBES cég tervezőjével. 20

19 LOGOpress lakás-hőközpont - bekötési rajz 01 H26 PD O-H H26 AF O-H Primer előremenő Primer visszatérő Jelmagyarázat: Szűrő Szabályozó szelep meghajtás Légtelenítő szelep Manométer Keringtető szivattyú A MEIBES LOGOpress H26 PD 0-H lakás-hőközpont bekötési rajza Hőközpont szabályozó Helyiség termosztát Nyomás differencia szabályozó Hőmérő A fűtőközeg hőérzékelője Thermomanométer A MEIBES LOGOpress H26 AF O-H lakás-hőközpont bekötési rajza Kiegyenlítő tartály Szekunder előremenő Szekunder visszatérő Kültéri hőmérséklet érzékelő UT hőcserélő Zárócsap Biztonsági szelep Szabályzó szelep LOGOtherm Lakás és távfűtési hőközpontok Primer előremenő Szekunder előremenő Primer visszatérő Jelmagyarázat: Szűrő Szabályozó szelep meghajtás Légtelenítő szelep Manométer Keringtető szivattyú Hőközpont szabályozó Nyomás differencia szabályozó Hőmérő A fűtőközeg hőérzékelője Thermomanométer Expanziós tartály Szekunder visszatérő kültéri hőmérséklet érzékelő UT hőcserélő Zárócsap Biztonsági szelep Szabályzó szelep H26 AF O-H-G A MEIBES LOGOpress H26 AF O-H-G lakás-hőközpont bekötési rajza Primer előremenő Szekunder előremenő Primer visszatérő Szekunder visszatérő Kiegyenlítő Jelmagyarázat: Szűrő Szabályozó szelep meghajtás Légtelenítő szelep Manométer Keringtető szivattyú Hőközpont szabályozó Nyomás differencia szabályozó Baleseti termosztát Hőmérő A fűtőközeg hőérzékelője Thermomanométer tartály Kültéri hőmérséklet érzékelő UT hőcserélő Zárócsap Biztonsági szelep Szabályzó szelep Visszacsapó szelep 21

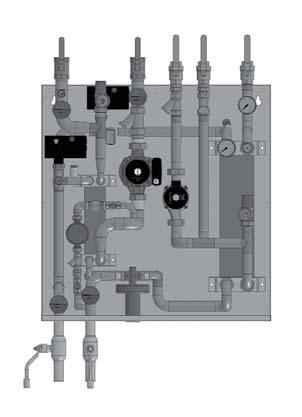

20 LOGOpress lakás-hőközpont Nyomás-független lakás-hőközpont, közvetlenül felszerelhető a távhálózatra az alaplapon fedéllel, tűzálló hőszigeteléssel és ekviterm / proporcionális szabályzással. HW2 PD T-H fűtéshez és melegvíz készítéshez - proporcionális szabályzással Tartalmaz: két 30 lemezes SWEP hőcserélőt, két kétutas szabályzószelepet Kvs 2,5-tel és Siemens szervóhajtással, biztosító szelepeket a fűtéshez és a melegvíz készítéshez, termomanométereket, manométert, hőmérőket, keringtető szivattyút Grundfos UPM3 AUTO L frekvenciaváltóval, Ballorex Delta Kvs 2,5 nyomás differencia szabályzót, gömbcsapokat, szűrőket, légtelenítő automatát, Meibes proporcionális szabályzást vezeték nélküli helyiség termosztáttal, hőérzékelőket, Flamco expanziós tartályt, Mirelon hőszigetelést, falra függeszthető szekrényt fedéllel. Maximális fűtő- és MV készítő teljesítmény 50 kw* HW2 PD T-H 50/ ,00 HW2 AF T-H fűtéshez és melegvíz készítéshez - ekviterm szabályzással Tartalmaz: két 30 lemezes SWEP hőcserélőt, két kétutas szabályzószelepet Kvs 2,5-tel és Siemens szervóhajtással, biztosító szelepeket a fűtéshez és a melegvíz készítéshez, termomanométereket, manométert, hőmérőket, keringtető szivattyút Grundfos UPM3 AUTO L frekvenciaváltóval, Ballorex Delta Kvs 2,5 nyomás differencia szabályzót, gömbcsapokat, szűrőket, légtelenítő automatát, Siemens ekviterm szabályzást, hőérzékelőket, Flamco expanziós tartályt szerelőidomokkal együtt, Mirelon hőszigetelést, falra függeszthető szekrényt fedéllel. Maximális fűtő- és MV készítő teljesítmény 50 kw* HW2 AF T-H 50/ ,00 HW2 AF T-H-G fűtéshez és melegvíz készítéshez - ekviterm szabályzással (hegesztett) Tartalmaz: két 30 lemezes SWEP hőcserélőt, két kétutas szabályzószelepet Kvs 2,5-tel és Siemens szervóhajtással, biztosító szelepeket a fűtéshez és a melegvíz készítéshez, termomanométereket, manométert, hőmérőket, keringtető szivattyút Grundfos UPM3 AUTO L frekvenciaváltóval, Ballorex Delta Kvs 2,5 nyomás differencia szabályzót, gömbcsapokat, szűrőket, visszacsapó szelepet, légtelenítő automatát, Siemens ekviterm szabályzást, hőérzékelőket, baleseti termosztátokat, Flamco expanziós tartályt szerelőidomokkal együtt, Mirelon hőszigetelést, falra függeszthető szekrényt fedéllel. Maximális fűtő- és MV készítő teljesítmény 50 kw* HW2 AF T-H-G 50/ ,00 * Delta T-nél = 20 K Műszaki adatok Méretek (magasság/szélesség/mélység): 80/67/25 cm Maximális üzemi hőmérséklet - primér: 110/130 C Maximális üzemi nyomás - primér: 10/25 bar Maximális üzemi hőmérséklet - fűtéshez: 100 C Maximális üzemi nyomás - fűtéshez: 6 bar Maximális üzemi hőmérséklet - melegvízhez: 100 C Maximális üzemi nyomás - melegvízhez: 10 bar Max. fűtőteljesítmény: 50 kw AT = 20 K-nál Max. teljesítmény a melegvíz készítéshez: 50 kw AT = 20 K-nál A lakás-hőközpont üzemeltetését és a táblázattól eltérő egyéb paramétereket engedélyeztesse a MEIBES cég tervezőjével. 22

21 LOGOpress lakás-hőközpont - bekötési rajz 01 HW2 PD T-H HW2 AF T-H Keringtetés Hidegvíz Primer előremenő Primer visszatérő Jelmagyarázat: Szűrő Szabályozó szelep meghajtás Légtelenítő szelep Manométer Keringtető szivattyú Melegvíz- Melegvíz- A MEIBES LOGOpress HW2 PD T-H lakás-hőközpont bekötési rajza Hőközpont szabályozó Helyiség termosztát Nyomás differencia szabályozó Hőmérő A fűtőközeg hőérzékelője Thermomanométer A MEIBES LOGOpress HW2 AF T-H lakás-hőközpont bekötési rajza Expanziós tartály Szekunder előremenő Szekunder visszatérő UT hőcserélő MV hőcserélő Zárócsap Biztonsági szelep Szabályzó szelep LOGOtherm Lakás és távfűtési hőközpontok Keringtetés- Hidegvíz Primer előremenő Szekunder előremenő Primer visszatérő Szekunder visszatérő Expanziós tartály Jelmagyarázat: Szűrő Szabályozó szelep meghajtás Légtelenítő szelep Manométer Keringtető szivattyú Hőközpont szabályozó Nyomás differencia szabályozó Hőmérő A fűtőközeg hőérzékelője Thermomanométer Kültéri hőmérséklet érzékelő UT hőcserélő MV hőcserélő Zárócsap Biztonsági szelep Szabályzó szelep HW2 AF T-H-G A MEIBES LOGOpress HW2 AF T-H-G lakás-hőközpont bekötési rajza Melegvíz- Keringtetés- Hidegvíz Primer előremenő Szekunder előremenő Primer visszatérő Szekunder visszatérő Expanziós Jelmagyarázat: Szűrő Szabályozó szelep meghajtás Légtelenítő szelep Manométer Keringtető szivattyú Hőközpont szabályozó Nyomás differencia szabályozó Baleseti termosztát Hőmérő A fűtőközeg hőérzékelője Thermomanométer Kültéri hőmérséklet érzékelő tartály UT hőcserélő MV hőcserélő Zárócsap Biztonsági szelep Szabályzó szelep Visszacsapó szelep 23

22 LOGOpress lakás-hőközpont Nyomás-független lakás-hőközpont, közvetlenül felszerelhető a távhálózatra az alaplapon fedéllel, tűzálló hőszigeteléssel és Siemens ekviterm szabályzással. H26 AF S-H a fűtéshez, a nem közvetlen MV tároló csatlakoztatási lehetőségével - ekviterm szabályzással Tartalmaz: 30 lemezes SWEP hőcserélőt, egy kétutas szabályzószelepet és egy háromutas szabályzószelepet Kvs 2,5-tel és Siemens szervóhajtással, biztosító szelepet a fűtéshez, termomanométert, manométert, hőmérőket, keringtető szivattyút Grundfos UPM3 AUTO L frekvenciaváltóval, Ballorex Delta Kvs 2,5 nyomás differencia szabályzót, gömbcsapokat, szűrőket, légtelenítő automatát, Siemens ekviterm szabályzást, hőérzékelőket, Flamco expanziós tartályt, Mirelon hőszigetelést, falra függeszthető szekrényt fedéllel. Maximális fűtő- és MV készítő teljesítmény 50 kw* H26 AF S-H ,00 H26 AF S-H-G a fűtéshez, a nem közvetlen MV tároló csatlakoztatási lehetőségével - ekviterm szabályzással (hegesztett) Tartalmaz: 30 lemezes SWEP hőcserélőt, egy kétutas szabályzószelepet és egy háromutas szabályzószelepet Kvs 2,5-tel és Siemens szervóhajtással, biztosító szelepet a fűtéshez, termomanométert, manométert, hőmérőket, keringtető szivattyút Grundfos UPM3 AUTO L frekvenciaváltóval, Ballorex Delta Kvs 2,5 nyomás differencia szabályzót, gömbcsapokat, szűrőket, légtelenítő automatát, Siemens ekviterm szabályzást, hőérzékelőket, baleseti termosztátot, Flamco expanziós tartályt, kaucsuk hőszigetelést, falra függeszthető szekrényt fedéllel. Maximális fűtő- és MV készítő teljesítmény 50 kw* H26 AF S-H-G ,00 * Delta T-nél = 20 K Műszaki adatok Méretek (magasság/szélesség/mélység): 80/65/25 cm Maximális üzemi hőmérséklet - primér: 110/130 C Maximális üzemi nyomás - primér: 10/25 bar Maximális üzemi hőmérséklet - fűtéshez: 100 C Maximális üzemi nyomás - fűtéshez: 6 bar Max. fűtőteljesítmény: 50 kw AT = 20 K-nál Max. teljesítmény a hőtárolós melegvíz melegítéshez: 50 kw AT = 20 K-nál A lakás-hőközpont üzemeltetését és a táblázattól eltérő egyéb paramétereket engedé lyeztesse a MEIBES cég tervezőjével. A MEIBES LOGOpress HW2 AF T-H-G lakás-hőközpont bekötési rajza Primer előremenő Szekunder előremenő Primer visszatérő Szekunder visszatérő Jelmagyarázat: Szűrő Szabályzó szelep meghajtása RRC Légtelenítő szelep Manométer Keringtető szivattyú Tartály - visszatérő ág Hőközpont szabályzó Nyomás differencia szabályzó Hőmérő A fűtőközeg hőérzékelője Thermomanométer Tartály - csatlakozás Kültéri Hőközpont hőérzékelő szabályzó Hőcserélő Nyomás differencia UT szabályzó Zárócsap Hőmérő Biztosító A fűtőközeg szelep hőérzékelője Szabályzószelep Thermomanométer 24

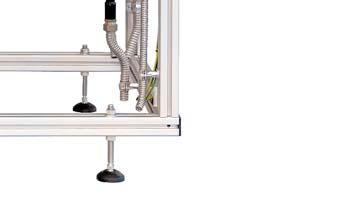

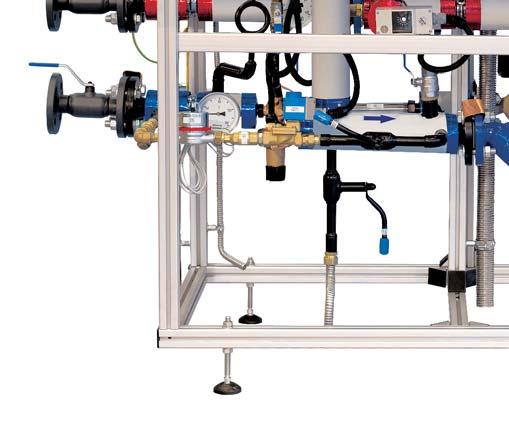

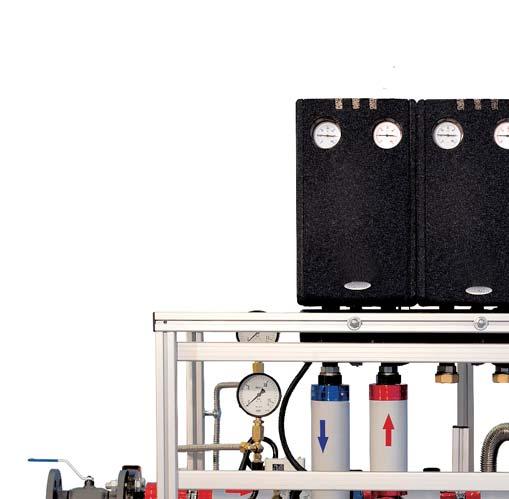

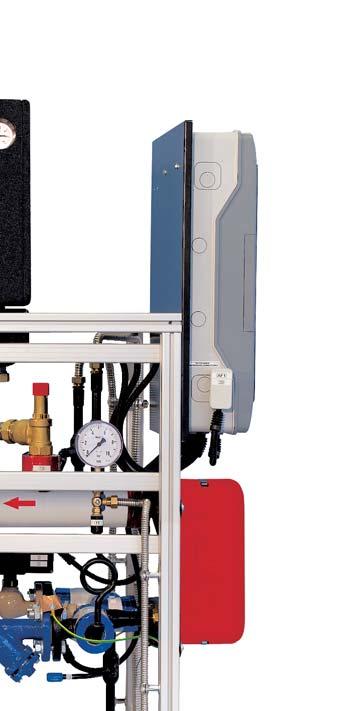

23 LOGOmax ház-hőközpont 01 Nyomás-független LOGOmax ház-hőközpont Kompakt, teljesen automata ház-hőközpont megoldás acél tartókeretben, amelyben fixen rögzítettek a központ főbb elemei A kapcsolószekrénybe kötött teljeskörű ekviterm szabályzással felszerelve A mechanikus sérüléssel szemben rendkívül ellenálló tűzálló hőszigeteléssel felszerelve Egyszerű beszerelés és üzembehelyezés Különleges hőközpont típusok a LOGOtherm lakás-hőközpontokkal történő hatékony üzemeltetéshez Különleges hőközpont típusok a szivattyúk csoportokkal felszerelt csoportos gyűjtő- -elosztó bekötéséhez LOGOtherm Lakás és távfűtési hőközpontok 25

24 LOGOmax ház-hőközpont Nyomás-független ház-hőközpont a távhőhálózatra történő közvetlen csatlakozáshoz. Funkcionális elemek kompakt formája, melyek biztosítják a hőhordozó hő- és nyomásszabályzását és a hőátadást a hőforrás és a hővel táplált objektum között. A hőközpont tartószerkezete a vékony falú zártprofilokból hegesztett acélkeret, melyben a hőközpont főbb elemei vannak rögzítve. H AF O-H B a fűtéshez Műszaki adatok: Maximális üzemi hőmérséklet - primér: 150 C Maximális üzemi nyomás - primér: 25 bar Maximális üzemi hőmérséklet - fűtéshez: 100 C Maximális üzemi nyomás - fűtéshez: 6 bar Max. fűtőteljesítmény: 2500 kw AT = 20 K-nál H AF S-H B a fűtéshez, a nem közvetlen melegvíz tároló csatlakoztatási lehetőségével Műszaki adatok: Maximális üzemi hőmérséklet - primér: 150 C Maximális üzemi nyomás - primér: 25 bar Maximális üzemi hőmérséklet - fűtéshez: 100 C Maximális üzemi nyomás - fűtéshez: 6 bar Maximális üzemi hőmérséklet - a hőtárolós vízmelegítő bekötéséhez: 100 C Maximális üzemi nyomás - a hőtárolós vízmelegítő bekötéséhez: 6 bar Max. fűtőteljesítmény: 2500 kw AT = 20 K-nál HGP AF O-H B a fűtéshez, a szivattyú csoportok bekötési lehetőségével a gyűjtő csoportos elosztóján keresztül Műszaki adatok: Maximális üzemi hőmérséklet - primér: 150 C Maximális üzemi nyomás - primér: 25 bar Maximális üzemi hőmérséklet - fűtéshez: 100 C Maximális üzemi nyomás - fűtéshez: 6 bar Max. fűtőteljesítmény: 2500 kw AT = 20 K-nál 26

25 01 H AF O-H B A MEIBES LOGOmax H AF O-H ház-hőközpont bekötési rajza Primer előremenő Szekunder előremenő Szekunder visszatérő Primer visszatérő Jelmagyarázat: Szűrő Váltókapcsoló Hőmennyiség mérő Szabályzószelep hajtás Légtelenítő szelep Keringtető szivattyú Manométer zárócsappal H AF S-H B Hőközpont szabályzó A differencia nyomás és áramlás szabályzó Baleseti termosztát Hőmérő A fűtőközeg hőérzékelője Külső hőérzékelő Hőcserélő UT Zárócsap Elektromágneses tekercs Biztosító szelep Szabályzószelep Leeresztő szelep Vízóra Visszacsapó szelep A MEIBES LOGOmax H AF S-H ház-hőközpont bekötési rajza Primer előremenő Szekunder előremenő Primer visszatérő Szekunder visszatérő Expanziós tartály Tartály - visszatérő ág Tartály - csatlakozás Jelmagyarázat: Szűrő Átváltó Hőmennyiség mérő Szabályzószelep meghajtás Légtelenítő szelep Keringtető szivattyú Manométer zárócsappal Hőközpont szabályozó HGP AF O-H B UT hőcserélő Zárócsap Elektromágneses tekercs Biztonsági szelep Szabályzó szelep Leeresztő szelep Visszacsapó szelep Nyomás differencia és áramlás szabályozó Baleseti termosztát Hőmérő A fűtőközeg hőérzékelője Manométer hőmérővel Kültéri hőmérséklet érzékelő Vízóra A MEIBES LOGOmax HGP AF O-H ház-hőközpont bekötési rajza Primer előremenő Primer visszatérő Szekunder előremenő Szekunder visszatérő Jelmagyarázat: Szűrő Melbes szivattyú keveréssel Melbes szivattyú keverés nélkül Átváltó Hőmennyiség mérő Szabályozó szelep meghajtás Légtelenítő szelep Manométer zárócsappal Hőközpont szabályozó Elosztók 2 fűtőkörhöz Expanziós Nyomás differencia és tartály áramlás szabályozó BalesetiTartály termosztát - visszatérő ág Hőmérő A fűtőközeg hőérzékelője Kültéri hőmérséklet érzékelő Vízóra UT hőcserélő Zárócsap Biztonsági szelep Elektromágneses tekercs Szabályzó szelep Leeresztő szelep Visszacsapó szelep 27 LOGOtherm Lakás és távfűtési hőközpontok LOGOmax ház-hőközpont - bekötési rajz

26 LOGOmax ház-hőközpont HL AF O-H B a fűtéshez csatlakozással a kiegyenlítő tartályra Ez az egyfunkciós ház-hőközpont a külön a LOGOtherm ház-hőközpontok számára került kifejlesztésre. Ennek köszönhetően biztosított a gazdaságos üzemeltetésű lakás-hőközpontok megfelelő üzemeltetése. A rétegzés kihasználása a hőtárolós vízmelegítőben. Műszaki adatok: Maximális üzemi hőmérséklet - primér: Maximális üzemi nyomás - primér: Maximális üzemi hőmérséklet - fűtéshez: Maximális üzemi nyomás - fűtéshez: Max. fűtőteljesítmény: 150 C 25 bar 100 C 10 bar 2500 kw AT = 20 K-nál A MEIBES LOGOmax HL AF O-H ház-hőközpont bekötési rajza Szekunder előremenő Primer előremenő Primer visszatérő Másodlagos visszatérő ág Kiegyenlítő tartály Jelmagyarázat: Szűrő Váltókapcsoló Hőmennyiség mérő Szabályzószelep hajtás Légtelenítő szelep Keringtető szivattyú Keringtető szivattyú Manométer zárócsappal Hőcserélő UT Zárócsap Elektromágneses tekercs Biztosító szelep Szabályzó szelep Leeresztő szelep Visszacsapó szelep Hőközpont szabályozó A differencia nyomás és áramlás szabályzó Baleseti termosztát Hőmérő A fűtőközeg hőérzékelője Külső hőérzékelő Vízóra HW AF T-H B a fűtéshez és a melegvíz készítéshez Ez a kétfunkciós ház-hőközpont a központi fűtővíz melegítésére és a melegvíz készítésre alkalmas a hőtárolós vízmelegítő csatlakoztatásának lehetőségével. Műszaki adatok: Maximális üzemi hőmérséklet - primér: Maximális üzemi nyomás - primér: Maximális üzemi hőmérséklet - fűtéshez: Maximális üzemi nyomás - fűtéshez: Maximális üzemi hőmérséklet - MV készítésére: Maximális üzemi nyomás - MV készítésére: Max. fűtőteljesítmény: Max. teljesítmény a MV készítésére: 150 C 25 bar 100 C 6 bar 95 C 10 bar 2500 kw AT = 20 K-nál 1000 kw AT = 45 K-nál A MEIBES LOGOmax HW AF T-H ház-hőközpont bekötési rajza Melegvíz Keringtetés Cirkuláció Hidegvíz Primer előremenő Szekunder előremenő Primer visszatérő Kiegyenlítő tartály Szekunder visszatérő Jelmagyarázat: Szűrő Váltókapcsoló Hőmennyiség mérő Szabályzószelep hajtás Légtelenítő szelep Keringtető szivattyú Keringtető szivattyúk Manométer zárócsappal 28 Hőközpont szabályozó A differencia nyomás és áramlás szabályzó Baleseti termosztát Hőmérő A fűtőközeg hőérzékelője Külső hőérzékelő Vízóra UT hőcserélő MV Hőcserélő Zárócsap Elektromágneses tekercs Biztosító szelep Szabályzó szelep Leeresztő szelep Visszacsapó szelep

27 LOGOmax ház-hőközpont 01 Kiegyenlítő tartály ház-hőközponthoz HL AF O-H B Négy csatlakozó peremmel A tartályok S235JR acélból készülnek. A külső köpeny rozsda álló bevonattal felületkezelt. DN65 peremes csatlakozó torkolatok 3 bar-os tartályokhoz, 6 bar-os tartályokhoz és 500 l DN65 térfogatú, illetve 750 l DN 80 térfogatú tartályokhoz. Készen állnak hőérzékelők felszerelésére. A szigetelés vékony 80 mm vastag PU habból az 500 literes, illetve 100 mm vastag PU habból készült a literes tartályokhoz, ezen felül PVC köpennyel rendelkeznek. A maximális munkahőmérséklet 95 C. A munkanyomás 3 vagy 6 bar. Kivitel Térfogat PN Rendelési sz. Euro/db PS500 / l 3 bar HUPS500/65-4/3 893,20 PS750 / l 3 bar HUPS750/65-4/ ,00 PS1000 / l 3 bar HUPS1000/65-4/ ,00 PS1500 / l 3 bar HUPS1500/65-4/ ,00 PS300 / l 6 bar HUPS300/65-4/ ,00 PS500 / l 6 bar HUPS500/65-4/ ,00 PS750 / l 6 bar HUPS750/80-4/ ,00 PS1000 / l 6 bar HUPS1000/80-4/ ,00 PS1500 / l 6 bar HUPS1500/80-4/ ,20 Külön igényre egyéb méretekben is. A kiegyenlítő tartályok műszaki adatai LOGOtherm Lakás és távfűtési hőközpontok A kiegyenlítő tartály típusa Térfogat Liter Átmérője szigetelés nélkül [mm] Átmérője szigeteléssel [mm] Szigetelés [mm] Magassága szigeteléssel [mm] Billentési méretek [mm] Max. hőmérséklet/max P [ C/bar] 95/6 95/3(6) 95/3(6) 95/3(6) 95/3(6) HZG Külső csatlakozó perem (A1, A2) 3 bar DN65 DN65 DN65 DN65 DN65 6 bar DN80 DN80 DN80 Érzékelők/szabályzók csatlakoztatása (F1,F3) Rp ¾ Rp ¾ Rp ¾ Rp ¾ Rp ¾ Rp ¾ Légtelenítés csatlakoztatása Rp ¾ Rp ¾ Rp ¾ Rp ¾ Rp ¾ Rp ¾ Méretek A lábazat magassága A1 [mm] F1 [mm] F2 [mm] A2 [mm]

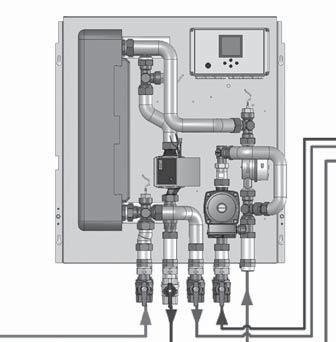

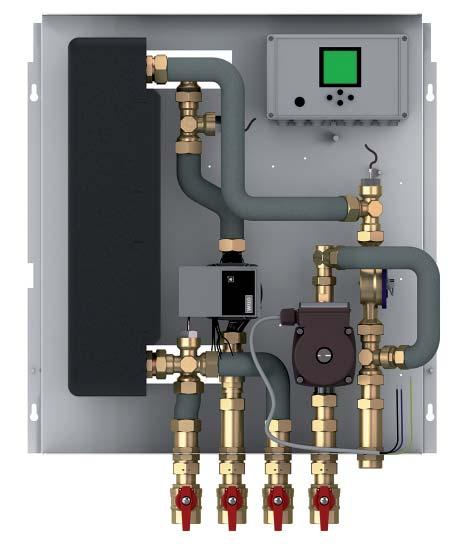

28 Melegvíz (HMV) készítő rendszer LogoFresh - HMV készítés A HMV higiénikus, gazdaságos készítése Legionella baktériumoktól mentesen Minden kiegyenlítő hőtárolós tartállyal szerelt rendszerhez (például napkollektor rendszerek, hőszivattyúk, szilárd tüzelésű kazánok, hőerőmű blokkokhoz) Nagy teljesítmény a HMV készítéshez, állandó hőmérséklet mellett 45 l/percig. Rendkívül gazdaságos a visszatérő vezetékben lévő alacsony hőmérsékletnek köszönhetően Nem érzékeny a vízkőlerakodással szemben Helytakarékos összeszerelés Nincs szükség hőtárolós HMV tartályra Példa a teraszos bekötésre. HMV HV Telepítési példa: 30

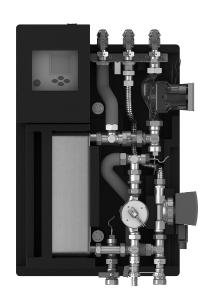

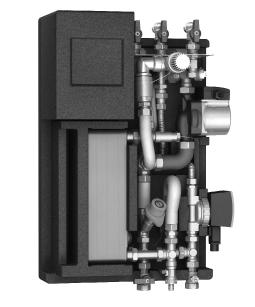

29 01 HMV előkészítő állomás LogoFresh hőközpont HMV előkészítéshez, elektromosan szabályozható DN 25 Az alap-hőközpont tartalmaz: csatlakozó léccel szerelt alaplapot, fehér burkolatot, nemesacél lemezeket rézzel hegesztve összekötött hőcserélőt, Wilo Yonos Para 15/7 keringtető szivattyút (a központi fűtés (KF) oldalon), légtelenítési lehetőséget a KF oldalon, visszacsapó szelepet a fűtőkör szivattyúján, MV elektronikus szabályzót (proporcionális) a MV állandó hőmérsékletének szabályzására a beállított MV hőmérséklettől és a teljesítmény felvételtől függően, amely a fűtőkör szivattyú fordulatszám modulációjának elvén működik. 3 db-os IG 1 -os gömbcsap készlettel Kivitel Rendelési sz. Euro/db HMV keringetés nélkül ,00 keringetéssel ,00 LogoFresh hőközpont MV előkészítéshez, elektromosan szabályozható DN 20 LogoFresh hőközpont kompakt szerkezettel és EPP szigeteléssel. Tartalmaz: nemesacél lemezes hőcserélőt, Wilo Yonos Para 15/7 keringtető szivattyút (a központi fűtés (KF) oldalon), légtelenítési lehetőséget a KF oldalon, visszacsapó szelepet, friss víz elektronikus szabályzót a MV állandó hőmérsékletének szabályzására a beállított MV hőmérséklettől és a vételezett mennyiségtől függően, amely a fűtőkör szivattyú fordulatszám modulációjának elvén működik. A 3/4 -os gömbcsap készlettel együtt. LOGOtherm Lakás és távfűtési hőközpontok Kivitel Rendelési sz. Euro/db HMV keringetés nélkül ,00 keringetéssel ,00 LogoFresh hőközpont MV előkészítéshez, kompakt termosztatikusan szabályozható, DN 25 Tartalmaz: Wilo Yonos Para 15/6 keringtető szivattyút, termosztatikus keverőszelepet, hőmérőt a primér körön, 1 -os gömbcsapot, leeresztő csapot, leeresztő dugót, mindezt egy alaplapon összeszerelve és lepróbálva, utólagosan kiegészítve rozsdamentes és szigetelt flexi csövekkel, minden rész EPP szigeteléssel ellátva. Kivitel Rendelési sz. Euro/db HMV keringetés nélkül ,00 HMV keringetéssel ,00 LogoFresh hőközpont HMV előkészítéshez, kompakt termosztatikusan szabályozható, DN 20 A kompakt szerkezetű EPP szigetelésű LogoFresh hőközpont tartalmaz: nemesacél lemezes hőcserélőt, Wilo Yonos Para 15/7 keringtető szivattyút (a KF oldalán), szabályzószelepet a termosztatikus fejen és távérzékelőt, fojtószelepet a keringtető ágon, áramlás kapcsolót, légtelenítési lehetőséget a KF oldalon, sorkapcsot az elektcsatlakozón, ideértve a 3/4 -os gömbcsapokat. Kivitel Rendelési sz. Euro/db HMV keringetés nélkül ,00 keringetéssel ,00 31
