1 MÁLYVA ÓVODA ÉS BÖLCSŐDE FELÚJÍTÁSI TERVDOKUMENTÁCIÓ MŰSZAKI LEÍRÁS 1141 Budapest, Mályva tér 12. Hrsz.: 39572/21 Készítette: ARK KITEHTI ÉPÍTÉSZ és MÉRNÖKIRODA Kft. cím: 1173 Bp., Fodormenta u.21 tel.: BUDAPEST május 1

2 Megbízó: Zuglói Városgazdálkodási Közszolgáltató Zrt. cím: 1145 Budapest, Pétervárad utca képviseli: Baracskai Gábor vezérigazgató Megbízott: ARKKITEHTI ÉPÍTÉSZ ÉS MÉRNÖKIRODA KFT. cím: 1173 Budapest, Fodormenta u. 21. web: készítette: Sipos Gergely ügyvezető okl. építészmérnök E építési műszaki ellenőr ME EI MEK okl. épületszigetelő szakmérnök PT M Kovács Zsolt okl. gépészmérnök GT Zay Zoltán okl. villamosmérnök VT Muráti Péter Dávid építészmérnök Horváth Barbara építészmérnök 2

3 Tartalomjegyzék ÉPÍTÉSZETI MŰSZAKI LEÍRÁS... 4 JELENLEGI ÁLLAPOT... 4 TERVEZETT ÁLLAPOT... 4 ÉPÜLETSZERKEZETI LEÍRÁS... 4 Bontás... 4 Aljzatbeton kialakítása... 4 Parapetfal, nyílásbefalazások... 5 Üzemi és használativíz szigetelés... 5 Beltéri nyílászárók... 5 Burkolatok... 5 Vakolás, glettelés... 6 Festés... 6 Beépített berendezési tárgyak... 6 ÉPÜLETGÉPÉSZETI MŰSZAKI LEÍRÁS... 7 Vizesblokkok felújítása:... 7 Konyha felújítása:... 7 Gáz nyomáspróba... 7 Víz nyomáspróba... 7 Szennyvíz tömörségi próbája:... 8 ÉPÜLETVILLAMOSSÁG MŰSZAKI LEÍRÁS... 9 Előzmények, megbízás tárgya... 9 A létesítmény rövid ismertetése... 9 Erősáramú rendszerek... 9 Villamos energia ellátás... 9 Erőátviteli hálózat... 9 Világítási hálózata... 9 Tűzvédelmi berendezések, biztonsági és irányfény világítás Villámvédelem Mérési jegyzőkönyvek, dokumentálás Érintésvédelem BALESETVÉDELEM: ZAJ ÉS REZGÉS ELLENI VÉDELEM Tervjegyzék: A.01 Földszinti alaprajz M 1:100 A.02 Emeleti alaprajz M 1:100 A.03 Burkolási terv Falnézet M 1:100 Melléklet: 1. számú melléklet: Tervezői költségbecslés 3

4 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS JELENLEGI ÁLLAPOT Az intézmény Budapest, 14. kerületében Zuglóban található a Mályva tér 12. szám alatt. Helyrajzi száma: 39572/21. Az intézmény funkciója mindamellett, hogy óvoda és bölcsőde, a Zuglói Egyesített Bölcsődék központja, mely a későbbiekben sem változik. Központi bölcsőde lévén, ez a hely látja el a bölcsődék adminisztrációját, így az ügyintézés, szervezés itt a leforgalmasabb. A telek besorolása IZ/1 intézményi. Az intézmény nagyjából a telek közepén helyezkedik el, szabadonálló beépítésben. Kétszintes, járható tetőtéri terasz kialakításokkal. Jelenleg energetikai korszerűsítés zajlik az intézményben. Az épület a későbbi házgyári építési hullám során készülhetett, Szerkezete magában hordozza azok tulajdonságait. Falai 30cm vastag réteges vasbeton szerkezet, melyek hőszigetelés nélkül nem felelnének meg ma már a jelenkori energetikai követelményeknek. Külső oldaluk hőszigetelt, dörzsölt dryvit vakolattal van ellátva. A nyílászárók energetikai korszerűsítés keretein belül 2 rétegű 5 kamrás műanyag nyílászárókra lettek cserélve. Az épület előtetői felújított acélszerkezetű hullámpala tetők. Keleti oldalon, az irodák kijáratánál található terasz térburkolattal ellátott fedetlen terasz. Lapostető szigetelése korszerű PVC lemezszigetelés egyenes rétegrendben kialakítva. Az intézmény teljes területe közművekkel ellátott. TERVEZETT ÁLLAPOT Megrendelés tárgya az energetikai korszerűsítés utáni belső felújítás. Az élhetőbb Bölcsődei és Óvodai környezet érdekében a vizesblokkok többsége felújításra kerül, új padló és falburkolat kerül beépítésre. Az egységes közlekedő kialakítása érdekében a földszinti irodák és öltözők előtt a PVC burkolat helyett egységes greslap burkolat kerül fektetésre. Az energetikai korszerűsítés alkalmával a régi, elhasználódott radiátorokat korszerűbbre cserélték. A csoportszobákban a padlóburkolat ebből fakadó hibák, és állapotuk miatt cserélve lesz. A Bölcsőde területén a beépített szerkények fel lesznek újítva. Az Óvoda területén az átadókban teljesen új beépített szekrények lesznek elhelyezve a régiek helyén. Az intézmény belső ajtói új festés kapnak. Az Óvoda területén található erkélyek vízelvezetése nem megfelelő, ezért a teljes teraszburkolat felújításra kerül. Helyére gumilap burkolat kerül szivárgó réteggel. Kialakításra kerül 3 új fémszerkezetes műanyag hullámlemez fedésű előtető a bölcsőde területén az újonnan kialakított nyílászárók fölé. Ehhez kapcsolódóan az játszóudvarra vezető gumiburkolattal ellátott járda is készül. Az óvodához tartozó 2 nagyobb előtető fa burkolata az idők során elkorhadt, ebből adódóan ezek is cserélve lesznek. ÉPÜLETSZERKEZETI LEÍRÁS Bontás Bontásra kerülnek a vizesblokkok padló és falburkolatai. A radiátorcsere miatt a csoportszobák pvc burkolatai is cserélve lesznek. Beázás miatt az érintett helyiségekben lamináltpadló elbontása is szükséges. A bontást kézzel végzik. Óvodai erkélyek burkolata is felszedésre kerül. Későbbi konyhatecnológiai átalakítás miatt a konyhához kapcsolódó, terveken jelölt helyiségek padló és falburkolata is cserélve lesz. Aljzatbeton kialakítása Minden vizes helyiségben ahol burkolatcsere törénik szükséges az aljzat kiegyenlítése. A bontást követően az aljzat sérült felső részét javítani kell. Alkalmazandó cement alapú, gyorsan szilárduló, univerzálisan alkalmazható kiegyenlítő esztrich aljzatok javítására (pl: Sopro AMT 468, vagy ezzel műszakilag egyenértékű anyag). 4

5 Parapetfal, nyílásbefalazások A bölcsődei fürdetőkben teljesen új kialakítás miatt az ülő fürdőkád és a pelenkázók köré parapetfal készül. A fal 10 cm vastag falazóelemből kerül kialakításra. Egyedi igényeknek megfelelve az alaprajzon jelölt helyeken nyílások kerülnek befalazásra. Ezek szintén kisméretű tömör téglából készülnek. Üzemi és használativíz szigetelés A vizes helyiségekben használati víz elleni bevonat szigetelés kialakítása szükséges. Az aljzat legyen sima, tiszta (por és szennyeződésmentes) és egyenetlenségei ne haladják meg a 2 mm-t. Az aljzat betonminősége minimum C12 legyen, felületi húzószilárdsága minimum 1,5 N/mm 2, repedéstágassága nem haladhatja meg a 0,3 mm-t. Az aljzatot dilatálni szükséges, maximális mezőméret 5 x 5 méter lehet. A tervezett bevonat cementekből, finom szemcseméretű adalékokból és speciális adalékszerekből, valamint szintetikus polimerek vizes diszperziójából álló kétkomponensű habarcs. Bekeverés után a két komponens sima, jól kenhető, amely egy munkamenetben 2 mm vastagságig akár függőleges felületekre felhordható. A bekevert szigetelést simítóval kell felhordani egy vékony rétegben az előkészített felületre. Hordjon fel egy második réteget is a friss anyagra úgy, hogy a végleges rétegvastagság ne legyen kevesebb kb. 2 mm-nél. Az első réteget hálóerősítéssel kell megerősíteni. A háló fektetését követően és az első réteg száradása után kell felhordani a második réteget. A vízszintes és függőleges elemek felületei csatlakozásánál a vízszigetelések hajlaterősítésére van szükség lúgálló gumírozott szövet anyagból. Függőleges határoló szerkezetekre a szigetelést minimum 2 m-ig fel kell vezetni, de a várható vízhatás (zuhanyrózsa, mosdó) fölé minimum 20 cm-rel. Specifikáció: összetétel öregedésállóság Vízáteresztés Száraz vastagság Repedés-áthidalás Tapadószilárdság Komponensek Vízzáróság cementbázis öregedésálló nincs áteresztés 2 mm > 0,75 mm > 0,5 N/mm2 A B > 1,5 bar Beltéri nyílászárók A meglévő/megmaradó belső nyílászárókon kétoldali csiszolás majd ezt követően zománcfestés szükséges. Ezzel egyidejűleg a zárak cseréje is megtörténik. Cseréjüket állapotuk nem indokolja. Burkolatok Minden fektetésre kerülő burkolat alá felületkiegyenlítés készül. Pvc burkolat minden radiátorcserével érintett, korábban is pvc-vel burkolt helyiségekben fektetésre kerül. A legfontosabb hogy az aljzat száraz, egyenes és tiszta legyen. A repedéseket vagy az egyenetlenségeket glettmasszával vagy önterülő aljzatkiegyenlítővel lehet kiegyenlíteni. Fontos, hogy a levágott lapokat a fektetés előtt legalább 24 órán át minimum 15 C-os szobahőmérsékleten kell tárolni. Méretre vágáskor rá kell hagyni cm-t, az esetleges anyaghiány elkerülése végett. A padlót a fő fényforrás irányát követve kell teljes felületű ragasztással lefektetni. Szegélyléccel zárható a rögzítés. A padló aljzat kiegyenlítésére kontakt esztrich kerül kialakításra, ahol szükséges. Az falra és aljzatbetonra kerül rá a flexibilis ragasztóhabarcsba ágyazott greslap burkolat, a megrendelő által kiválasztott gyártótól. Az aljzatnak teljesen száraznak és pormentesnek kell lennie, az aljzatkiegyenlítő rétege olyan vastag legyen, hogy a 5

6 felöntött felület teljesen sima legyen. A greslapok közötti nyitott hézagok mérete 2-8 mm között változhat, törekedni kell a keskeny burkolatcsíkok kialakulásának elkerülésére. A greslapok vágásához sarokcsiszoló vagy motoros csempevágó szükséges, az anyaghoz megfelelő vágótárcsával. A leragasztott burkolat fugahézagait a ragasztó megkötése után a megfelelő színű és minőségű fugázó anyaggal kell kitöltenünk. E célra az egész burkolási rétegrendhez igazodó, lehetőleg flexibilis fugázó anyagot használjunk. A bölcsődei fürdetők falburkolatának színe megrendelői igény szerint a helyszínen kerül kiválasztásra. A laminált padlót mindig úszó kivitelben kell fektetni. Az alappal ne létesítsen merev kapcsolatot (szögelés, csavarozás, ragasztás). A fejillesztéseknél minimum 200 mm-es eltolást kell tartani. Minden fix építményelemnél 8-10 mm-es szegélyhézagot kell tartani. Minden ajtóátmenetnél, átmenetnél, sokszög alakú helyiségekben valamint hosszúságában vagy szélességében 10 m-nél nagyobb egyedi helyiségekben mozgási hézagokat/profilokat kell kialakítani. Fa és műanyag Vakolás, glettelés A felújítás során a strangok javításánál a gipszkartont, valamint a meglévő szerkezeteknél a beázásból keletkezett és a használatból kifolyólagos hibákat vakolni kell. Vakolásnál a megmunkálandó felületről a nem megfelelő minőségű részeket a gipszvakolat felvitele előtt el kell távolítani pl. leverni, letörölni vagy leoldani. A poros felületekről nedves ecsettel el kell távolítani a port, spaklival vagy drótkefével az egyenetlenségeket, a porózus részeket, valamint a felületi szennyeződéseket (cementdarabok, habarcsmaradék stb.). A továbbiakban a teljes felület benedvesítésével meg kell győződni a felület nedvszívó képességéről, ez határozza meg az alapozó használatának szükségességét. Kézi vakolatokat rozsdamentes simítókanállal kell felvinni. Néhány esetben indokolt a kétrétegű felvitel, így vizes helyiségben lévő vakolatnál, nagyobb vastagságok, vagy nagyobb repedések esetén. A második réteget az alig meghúzott első rétegre kerül fel. Ezzel biztosíthatjuk, hogy a két réteg egymáshoz kössön. Festés A diszperziós festés 3 rétegben történjen. Az alapfestés a vakolat szilárdságának növelésére szolgál. Az alapfestés előtt az új vakolatot is át kell spatulyával kaparni, és csiszoló papírral átcsiszolni, majd portalanítani. Ügyelni kell arra, hogy kellően híg legyen a diszperziós festék, hogy rétegvastagodás ne keletkezzen, és a szükséges mélységbe beívódjon a vakolatba. Az festést vödörből, létrán állva, a mennyezeten, a fény irányával párhuzamosan, valamelyik sarokból kiindulva kell kezdeni, festőhengerrel vagy ecsettel felhordva. Beépített berendezési tárgyak A beépített bútorokat az Óvoda területén az átadókban elbontás után új beépítésével pótolni kell. A bölcsőde területén a meglévők felújítása kerül elvégzésre. A vizesblokkok felújításához kapcsolódóan a régi szaniterek újra lesznek cserélve. Ezek mennyiségét és minőségét gépész költségvetés tartalmazza. Függöny karnisok a Bölcsőde területén megrendelői kérésre eltávolítva lesznek, helyükre teljesen új kerül felszerelésre.... SIPOS GERGELY okl. építészmérnök 1162, Budapest, Diófa u. 25. É

7 ÉPÜLETGÉPÉSZETI MŰSZAKI LEÍRÁS Vizesblokkok felújítása: A meglévő vizesblokk helyiségekben új burkolat kerül kiépítésre és ezért új szaniterek fognak bekerülni a régiek helyére. A meglévő mosdók, WC-k, fürdőkádak, zuhanyzók elbontásra kerül és helyükre új szaniterek kerülnek kialakításra. A szereléshez tartozó régi horganyzott acélcső vezetékeket és KA-PVC vezetékeket a burkolat cseréje miatt a helységekben el kell végezni. Ötrétegű hidegvíz (HHV), melegvíz (HMV) vezeték és KA- PVC szennyvíz vezeték kiépítését el kell végezni a falsík mögötti szereléssel. Konyha felújítása: A meglévő konyhai helyiségekben új burkolat kerül kiépítésre és új szaniterek fognak bekerülni a régiek helyére. A meglévő fekete-fehér mosogatók, egyéb vizes berendezések elbontásra kerülnek és helyükre új, konyhatechnológus által tervezett konyhai berendezések kerülnek kialakításra. A szereléshez tartozó régi horganyzott acélcső vezetékeket és KA-PVC vezetékeket a burkolat cseréje miatt a helységekben el kell végezni. Ötrétegű hidegvíz (HHV), melegvíz (HMV) vezeték és KA-PVC szennyvíz vezeték kiépítését el kell végezni a falsík mögötti szereléssel. Az új gáz üzemű berendezések gáz bekötését acél csővel kell elvégezni. A gázóra mérete nem fog változni, a megnövekedett igényeket a gázóra el bírja látni. A gáz vezetékek szabadon vezetve lesznek szerelve. Gáz nyomáspróba Nyomáspróbát a GMBSZ előírásai szerint kell elvégezni. Szilárdsági nyomáspróba értéke 1bar, ideje 15 perc. Tömörségi nyomáspróba értéke 150mbar, ideje 10 perc. A nyomáspróbát a NKM Földgázhálózati Kft. képviselőjének jelenlétében kell elvégezni. A vizsgálatról az összes jellemző adatok és eredmények feltüntetésével jegyzőkönyvet kell felvenni. A nyomáspróbát inert gázzal kell elvégezni. A nyomáspróbák időtartama alatt a vizsgált gázvezetéken egyéb munkát végezni tilos! Ha a vezeték a nyomáspróba követelményeinek nem felel meg, a hibát meg kell keresni, és ki kell javítani. A javítást csak túlnyomás nélküli vezetéken szabad végezni. A vezetékbe csak olyan szerelvény és idomdarab építhető be, melyről műbizonylat igazolja, hogy megfelelt az előírt követelményeknek. Víz nyomáspróba A teljes vízvezeték-hálózat próbanyomása a területileg illetékes Vízmű előírása szerinti, de min. 13 bar kell legyen. Az összeszerelés után, de még betonozás, elfalazás és a közművezetékhez vagy a saját vízforráshoz történő csatlakoztatás előtt a beltéri vízvezetéket ellenőrizni kell, illetve nyomáspróbának kell alávetni. A burkolt ill. szigetelt vezetékeket burkolás ill. szigetelés előtt kell nyomáspróbázni. Nyomáspróbát végezni +5 C környezeti hőmérséklet alatt nem lehet, +5 C környezeti hőmérséklet alatt a vezetékeket le kell üríteni. A vezetékek nyomáspróbáját az MSZ 2873 v. DIN 1988 Teil 2 szerint kell elvégezni. A nyomáspróbáról jegyzőkönyvet kell írni a vonatkozó előírásoknak megfelelően. 7

8 Szilárdsági próba javasolt menete: A csővezetékek vizsgálata során a teljes rendszer, nyomásállóságát és vízzáróságát ellenőrizni kell. A nyomáspróba előtt a beltéri vízvezetéket vízzel át kell öblíteni, majd a legalacsonyabb pontnál le kell üríteni. A nyomáspróba során szemrevételezéssel ellenőrizni kell a csatlakozások tömítettségét. A nyomáspróbára a tartozékok, szerelvények, mérőeszközök és készülékek (csapok a vízhálózaton, biztosítószerelvények, szivattyúk, fűtőtestek, stb.) felszerelését követően kerül sor, de a próba idejére válasszuk le az összes olyan szerelvényt (pl. biztonsági szelep, tágulási tartály), amelyben kárt tehet a próbanyomás. Lehetőség szerint várjuk meg, hogy a feltöltött rendszer átvegye a környezet hőmérsékletét és ekkor állítsuk be a próbanyomás értékét. A vizsgált vezetékszakasz legyen kilégtelenítve. A nyomásmérőt a rendszer legmélyebb pontján helyezzük el. A beltéri vízvezetékeket szobahőmérsékleten, az üzemi nyomás 1,5 szeresén kell vizsgálni (minimum 1,5MPa) (15bar). Először 10 percre helyezzük a próbanyomás alá a vezetéket, majd engedjük le a nyomást. 10 perc elteltével ismételjük meg a második 10 perces próbát és ismét engedjük le a nyomást. Ezt követően alkalmazzuk a próbanyomást 30 percig. A nyomásesés összesen nem lehet több mint 0,6bar és gyorsabb mint 0,1bar/5perc. A harmadik lépcsőben (közvetlenül a második befejezte után) helyezzük a próbanyomás alá a vezetéket. Két óra elteltével a nyomásesés nem lehet több mint 0,2bar. Ha ennél jobban lecsökken, a nyomáspróba nem megfelelő. Tömörségi próba javasolt menete: Rendszerbe vissza kell illeszteni minden berendezést a tervezett működésnek megfelelően, melyeket a szilárdsági nyomáspróba idejére kiiktatott. A rendszer vízzel való feltöltése után a belső vízvezetéket üzemi nyomáson kell tartani 24 órán keresztül. A nyomáspróba során szemrevételezéssel ellenőrizni kell a csatlakozások tömítettségét. Legnagyobb megengedett nyomásesés: 0,2bar. Szennyvíz tömörségi próbája: A csatornahálózat víztömörségét min. 0,15 bar nyomással kell leellenőrizni. A nyomást min. 10 percig kell folyamatosan biztosítani, és ez alatt szivárgás sehol sem megengedett. A szennyvíz mindenhol gravitációsan kell elfolyjon. Csöveket betonozni, elburkolni csak a sikeres tömörségi próba után szabad! Budapest, május Tervező: Kovács Zsolt GT

9 ÉPÜLETVILLAMOSSÁG MŰSZAKI LEÍRÁS Előzmények, megbízás tárgya Az épület szakaszos felújításon esik át. Első szakaszban energetikai korszerűsítést hajtottak végre. Az épület villamos energia hálózatának állapota az építés korát idézik. Az átalakítás a tervezési programban foglaltaknak megfelelően kisebb elektromos munkákat vonz maga után. Világítási lámpák cseréje, bővítése, hozzá kapcsolódó kapcsolók cseréje, konyha bővítés átalakítás. A létesítmény rövid ismertetése Az óvoda és bölcsöde épülete kb. 40 éves épület, pince, földszint és emeleti résszel. Az elektromos hálózata azóta részben átalakítva, ill. felújítva lett. Az átalakítás is kb. 20 éves a szerelvényekből ítélve. Vélhetően az alumínium vezetékek elöregedéséből keletkezett hibák miatt. Az elosztók szintén korabeli kialakításúak. A feliratokból és a hálózat szemrevételezéséből látható, hogy az elektromos hálózat karba van tartva, érvényes érintés és villámvédelmi jegyzőkönyvvel rendelkezik. Erősáramú rendszerek Villamos energia ellátás A létesítményben jelentős villamos hálózati felújítás nem lesz. Részben konyhai gépek kerülnek beszerzésre a régiek helyére, részben konyharészek kerülnek felújításra, melyben a meglévő dugalj hálózatok maradnak, esetleg szerelvénycserék lesznek. Erőátviteli hálózat A felújítás során jelentős erőátviteli hálózat bővítés és átalakítás nem történik. Földszint: Gluténmentes konyha, expediáló helyiség: meglévő dugalj hálózat szerelvénycsere, áthelyezés. 8 db Mosdó helyiségek vízmelegítő csatlakozás 2 db külön áramkörök kiépítése főelosztó helyiségből, földszinti leágazásról. Fogyasztói edénymosogató sziget mosogatógép 3f csatlakozás kialakítása mennyezetről leállás konyhai elosztóból, leválasztó kapcsolóval. 6kW Főzőkonyha kombi légkeveréses sütő 3f csatlakozás kialakítása parapet csatornába konyhai elosztóból, leválasztó kapcsolóval. 16kW Emelet: Tálaló konyha meglévő elektromos hálózat ellenőrzése. Világítási hálózata A világítási hálózat bővítésre kerül. Új lámpatestek kerültek felszerelése: Pince: WC helyiségek: Fürdetők: Konyhák: Mosókonyha: Emeleti vegyszertároló: Emeleti tálaló, mosogatókonyha: Vezetői iroda Valamint világítási kapcsolók: 3 db hajólámpa 12 db kompakt fénycsöves lámpatestek 12 db kompakt fénycsöves lámpatestek 11 db por és páramnetes lámpatestek 1 db por és páramnetes lámpatestek 1 db por és páramnetes lámpatestek 4 db por és páramentes lámpatestek 4 db parabolatükrös fénycsöves lámpatest 15 db 9

10 A világítási hálózat bővítéséhez szükséges falon kívüli csatornát és vezetéket a pincébe védőcsövet és kábelt költségeltünk. Tűzvédelmi berendezések, biztonsági és irányfény világítás A jelenlegi előírás szerinti rendszerek nincsenek kiépítve. Jelen tervnek nem tárgya ennek vizsgálata. Villámvédelem Jelen tervnek nem tárgya ennek vizsgálata. Mérési jegyzőkönyvek, dokumentálás A bővítést követően az érintett elektromos hálózatra érintésvédelmi jegyzőkönyvet kell készíteni. Az elektromos hálózat csak akkor helyezhető üzembe, ha a mérés hiány és hibamentes. Érintésvédelem (MSZ HD :2012 szerint, MSZ HD : 2007, 40/2017. (XII. 4.) NGM rendelet a az összekötő és felhasználói berendezésekről, valamint a potenciálisan robbanásveszélyes közegben működő villamos berendezésekről és védelmi rendszerekről) Az érintésvédelem TN-S rendszer. Minden egyes csatlakozás önállóan is bontható kell legyen. A lakás elosztókban a PE és N vezetők összekötése tilos! El kell vezetni a PE vezetőt külön-külön minden lámpahelyhez. A dugaljak mindenhol 2s+f kivitelűek. A kivitelezés és lezárása, dokumentálása a 40/2017 (XII.4) NGM rendelet szerint. -kmf- Zay Zoltán elektromos tervező 10

11 BALESETVÉDELEM: A létesítménnyel kapcsolatos munkavédelem legfontosabb rendeletei, előírásai: évi XCIII. Törvény a munkavédelemről - 253/1997. Korm.rendelet az országos településrendezési és építési követelményekről - 35/1996.(XII.29.) BM rendelet az Országos Tűzvédelmi Szabályzat kiadásáról évi XXXI. Törvény az MSZ 172/1 szerint A kivitelezéssel kapcsolatban valamennyi vonatkozó előírást, szabványt be kell tartani. A munka megkezdése előtt a kivitelező köteles a helyszínnel kapcsolatos veszélyforrásokról tájékozódni, a megfelelő munkavédelemről gondoskodni, a kivitelezésben résztvevőket a megfelelő védőfelszereléssel ellátni, s őket a várható veszélyekről a munka megkezdése előtt tájékoztatni. A tűz- és robbanásveszélyes tevékenységek (hegesztés, forrasztás, oldó-szeres munkák stb.) fokozott veszélyforrást jelentenek. A dohányzás is tűzveszélyes tevékenységnek minősül. Hibás, érintésvédelmi szempontból nem megfelelő elektronos készülék használata tilos. Magasban végzett, vagy egyéb, lezuhanási veszéllyel járó tevékenység esetén megfelelő védelem alkalmazásával kell a leesést megakadályozni. Alkoholos, kábítószeres, vagy egyéb, az ítélőképességet rontó befolyásoltság alatt dolgozni, a kivitelezési munkaterületen tartózkodni tilos. A közvetlen bontás előtt meg kell győződni a közművek kikapcsolásáról. A bontásban résztvevők a munka megkezdése előtt munkavédelmi oktatásban kell, hogy részesüljenek: A bontási munkák irányításával felelős vezetőt kell megbízni, akinek a bontás ideje alatt a helyszínen kell tartózkodnia. Amíg a bontással érintett épület, épületrész nincs teljesen kiürítve, a bontást megkezdeni tilos, kivéve akkor, ha az épületrész biztonságosan szakaszolható. A kivitelezés során az érvényben lévő, vonatkozó balesetmegelőző és óvórendszabályokat be kell tartani. 11

12 ZAJ ÉS REZGÉS ELLENI VÉDELEM Figyelembe véve a zajvédelemre vonatkozó jogszabályokat, az építkezés ideje alatt keletkező zajoktól eltekintve a bővítés semmilyen zajterhelést nem jelent környezetére nézve a későbbiekben. - a környezeti zaj és rezgés elleni védelem egyes szabályairól szóló 284/2007. (X. 29.) Korm. rendelet - a zajkibocsátási határértékek megállapításának, valamint a zaj- és rezgéskibocsátás ellenőrzésének módjáról szóló 93/2007. (XII. 18.) KvVM rendelet - a környezeti zaj értékeléséről és kezeléséről szóló 280/2004. (X. 20.) Korm. rendelet - a környezeti zaj- és rezgésterhelési határértékek megállapításáról szóló 27/2008. (XII. 3.) KvVM-EüM együttes rendelet - egyes kültéri berendezések zajkibocsátási követelményeiről és megfelelőségük tanúsításáról szóló 140/2001. (VIII. 8.) Korm. rendelet - a stratégiai zajtérképek, valamint az intézkedési tervek készítésének részletes szabályairól szóló 25/2004. (XII. 20.) KvVM rendelet - az egyes kültéri berendezések zajkibocsátásának korlátozásáról és a zajkibocsátás mérési módszeréről szóló 29/2001. (XII. 23.) KöM-GM együttes rendelet 12

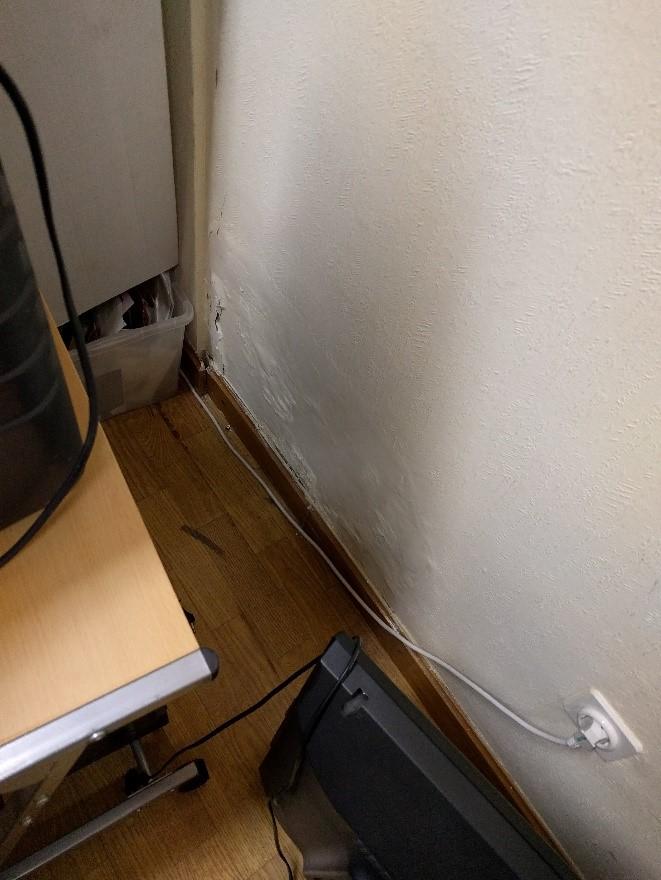

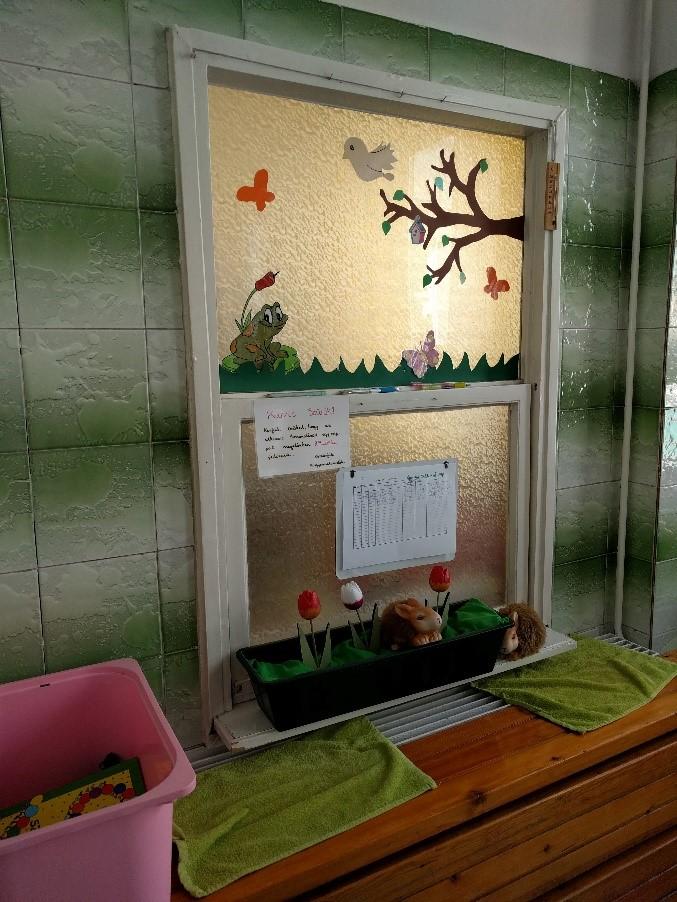

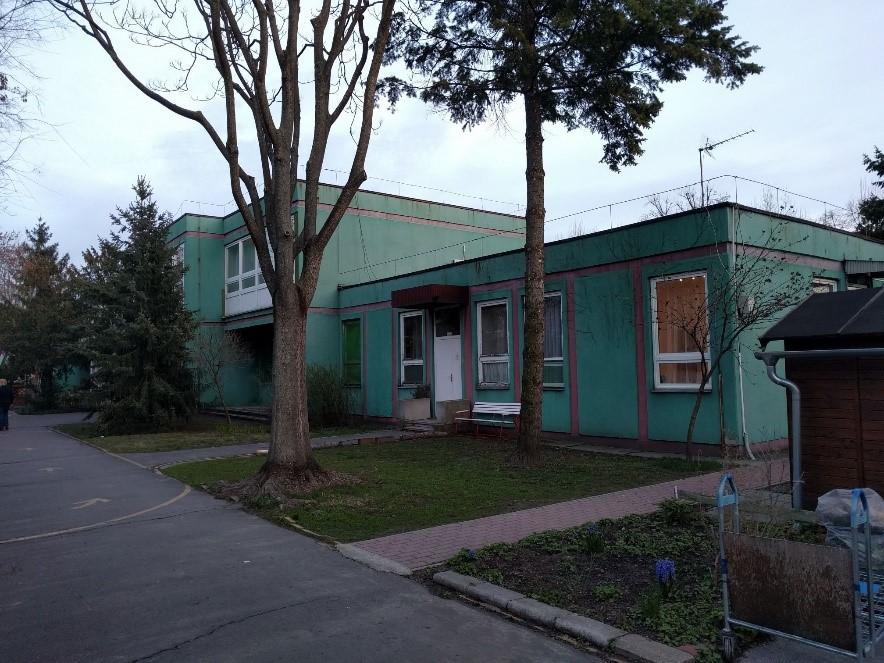

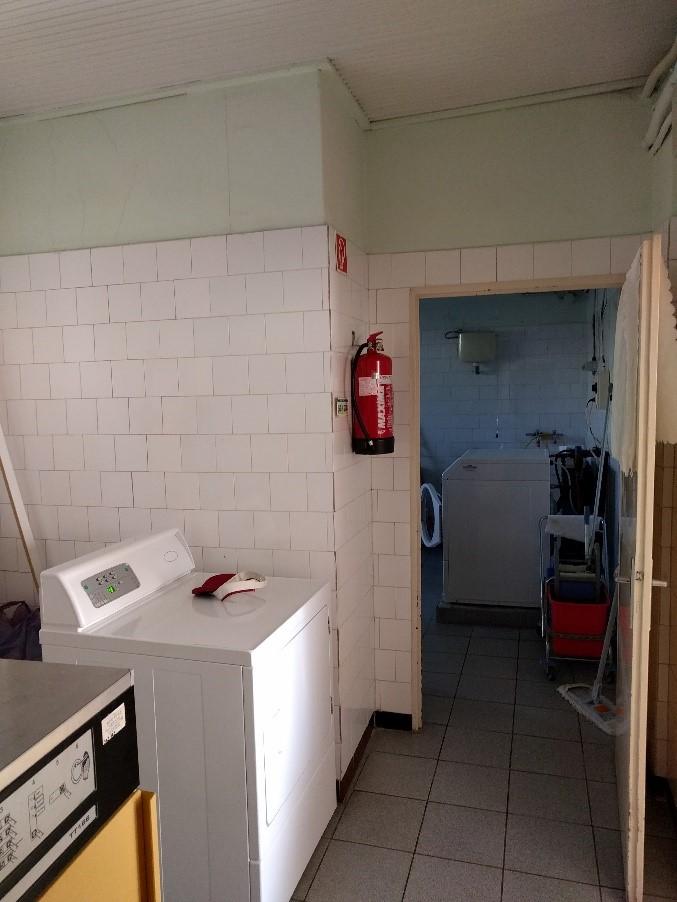

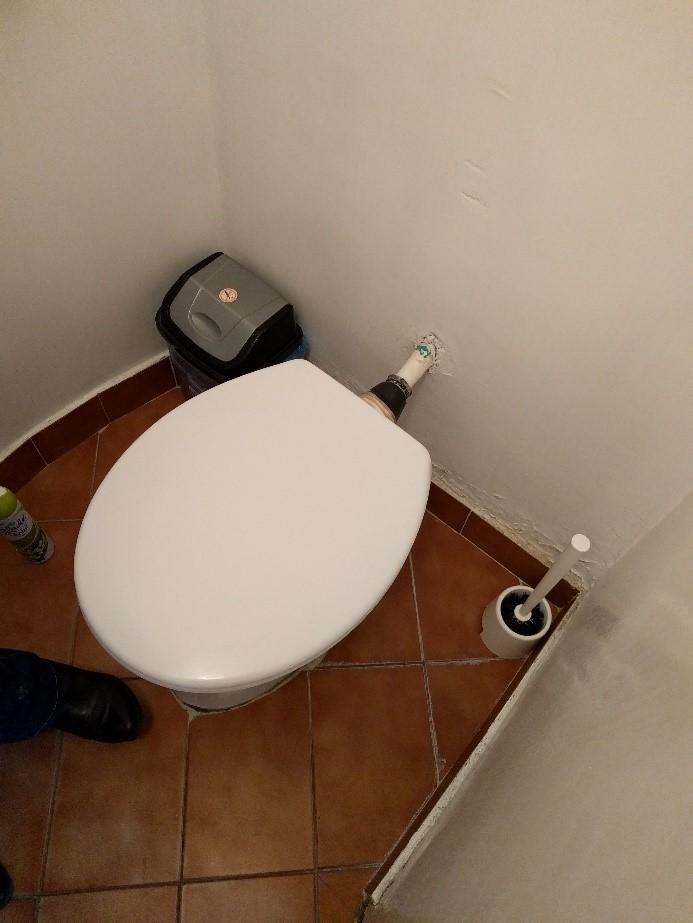

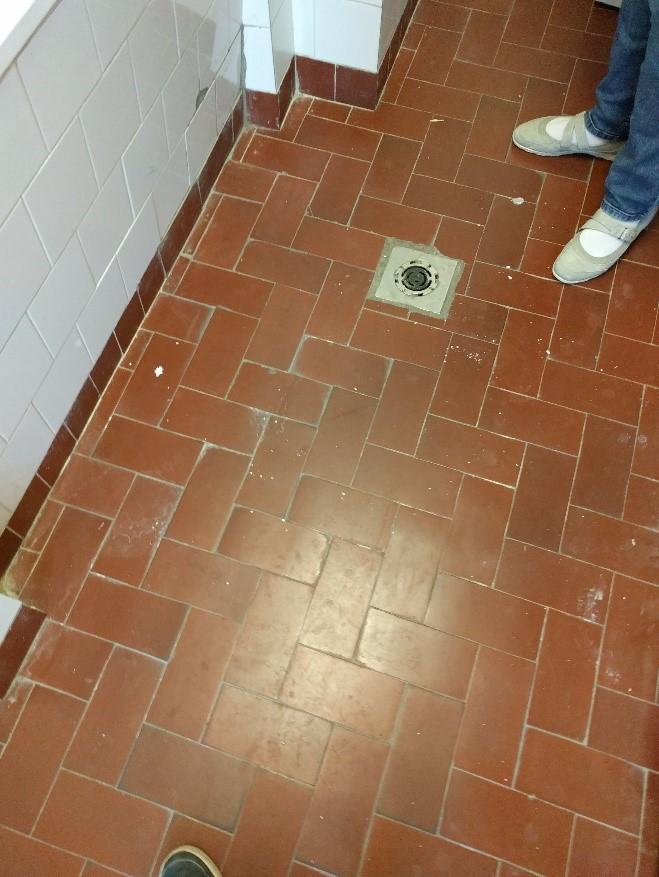

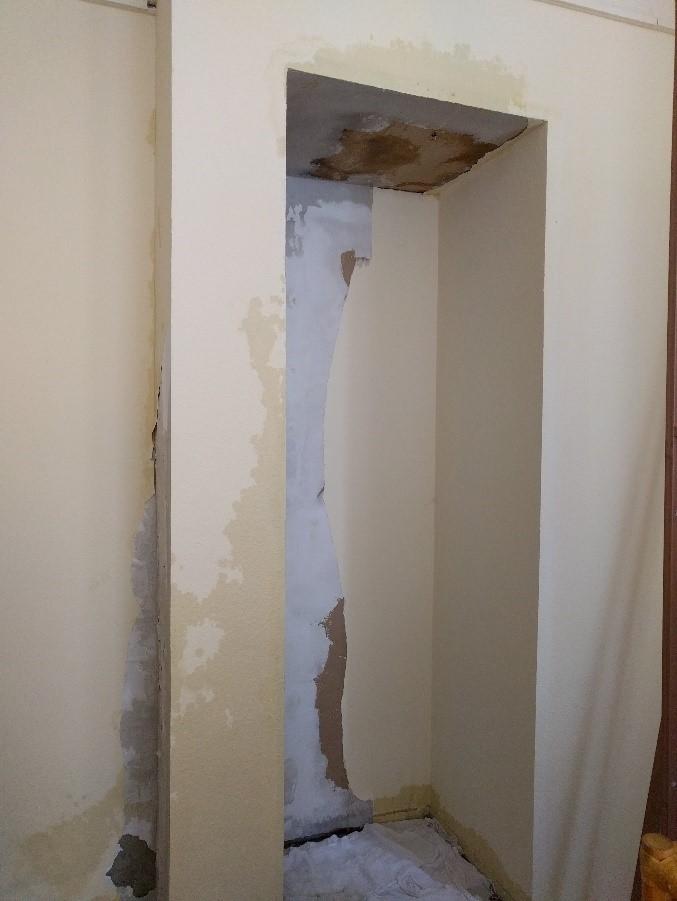

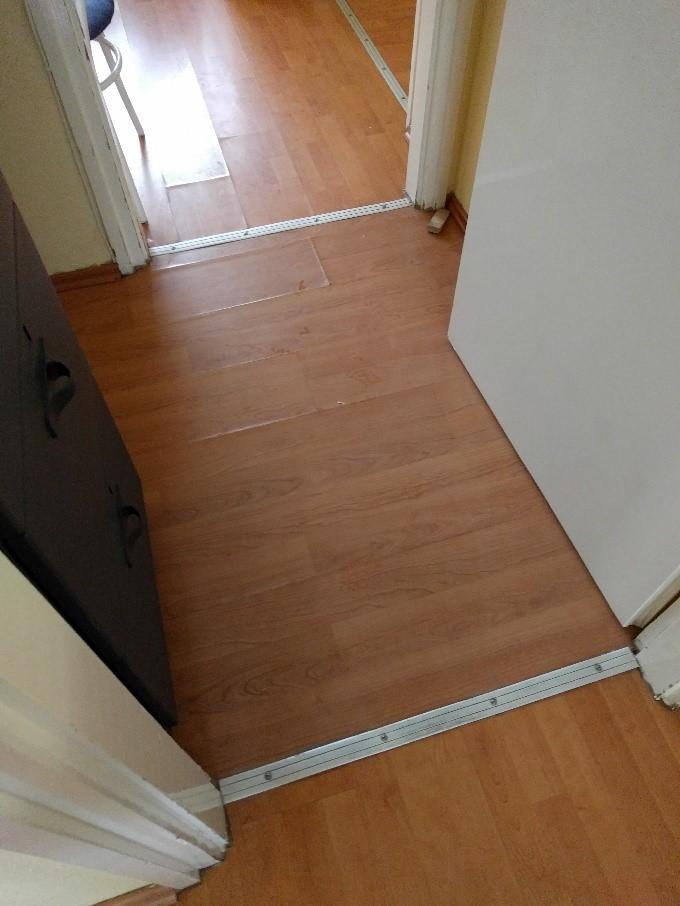

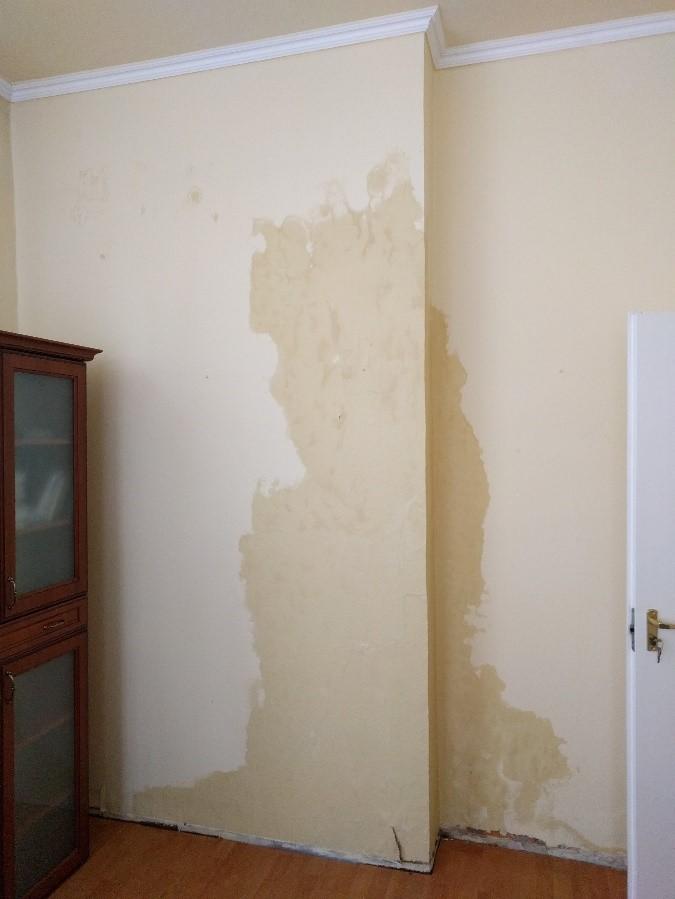

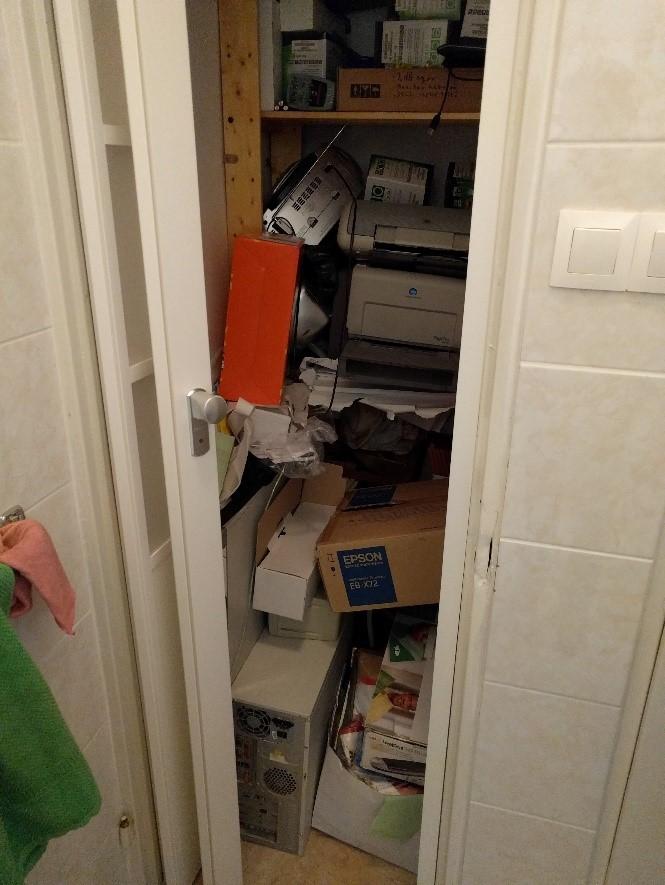

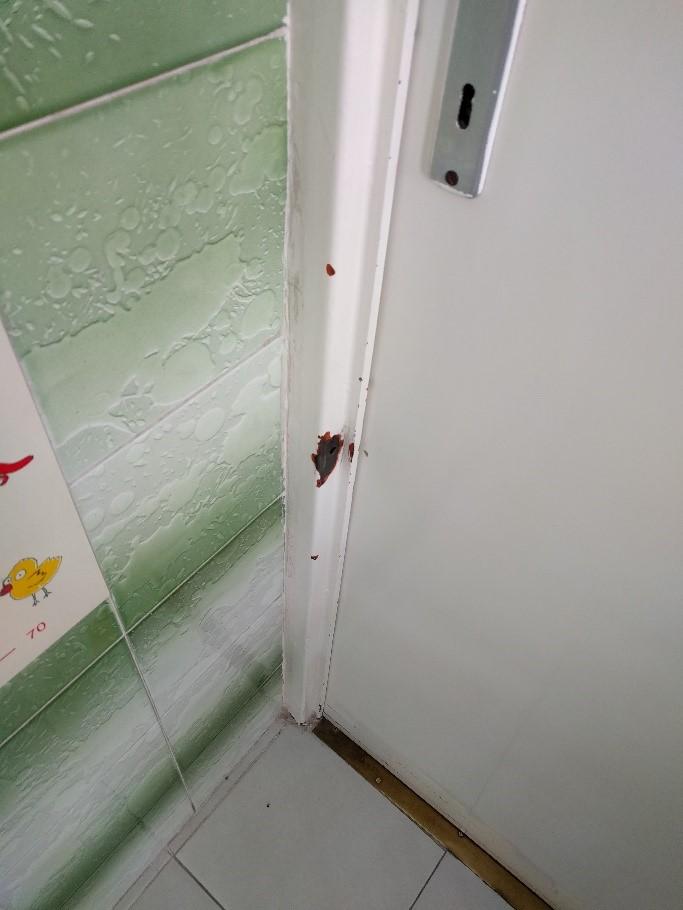

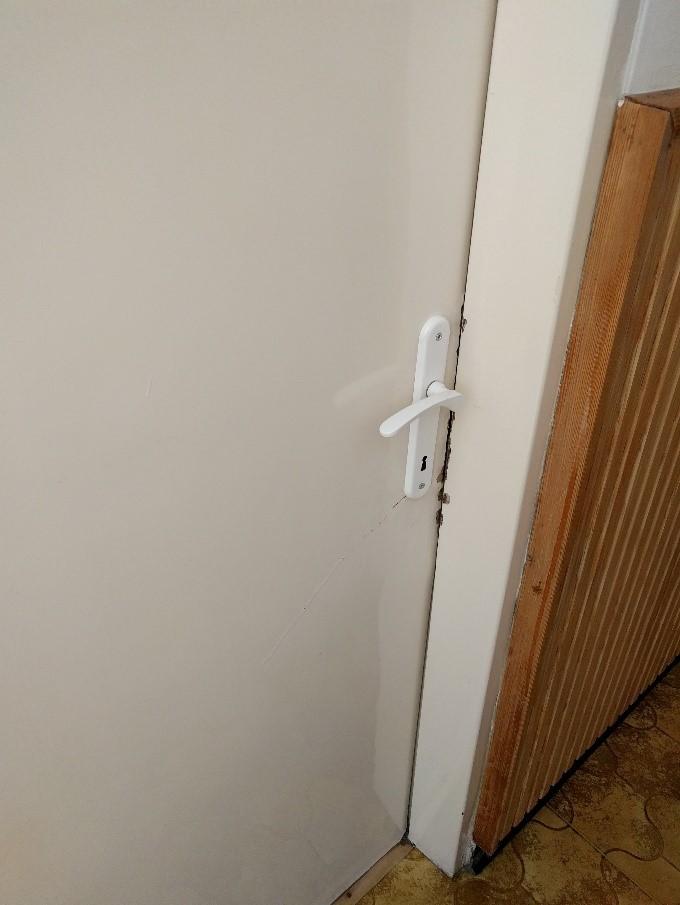

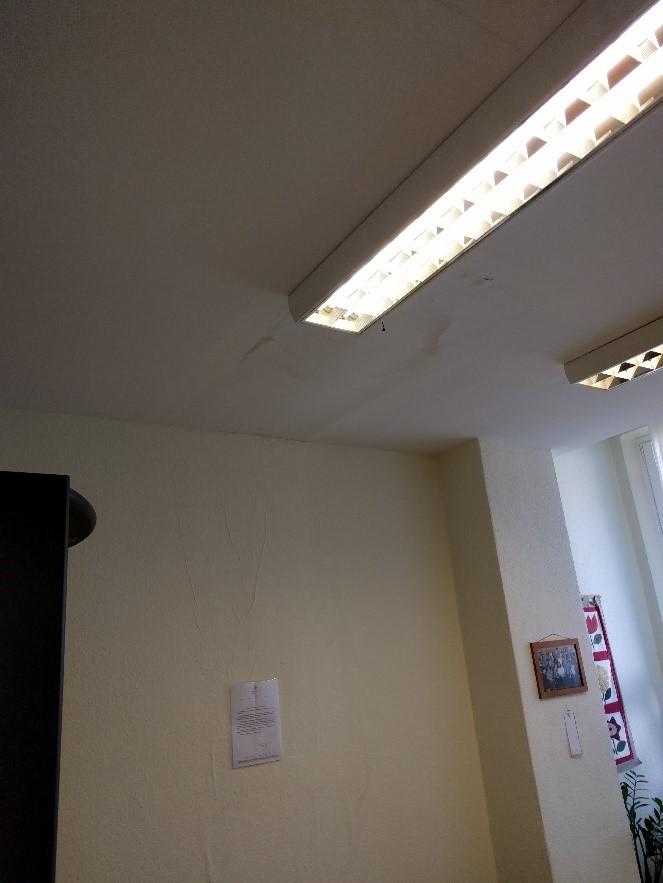

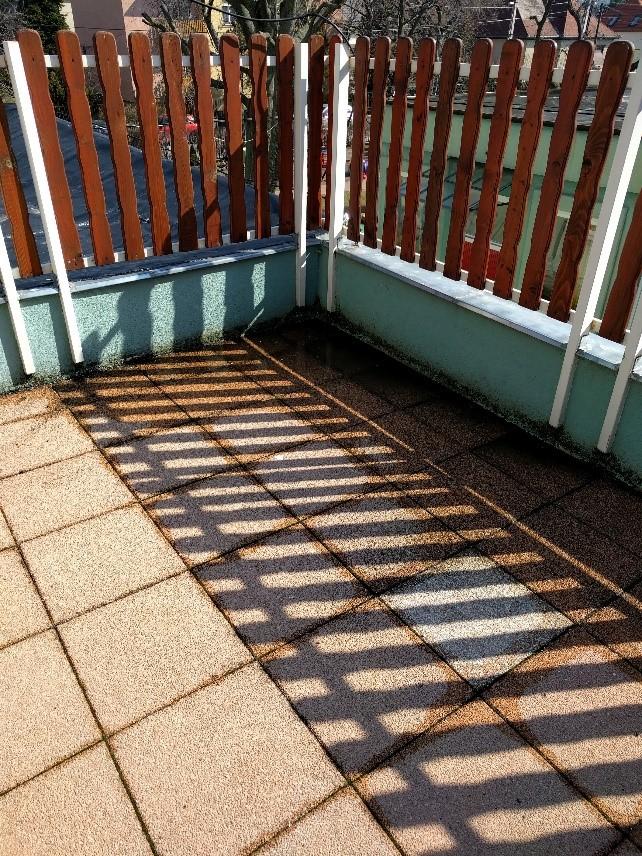

13 HELYSZÍNI KÉPEK A MEGLÉVŐ ÁLLAPOTRÓL: 13
