1

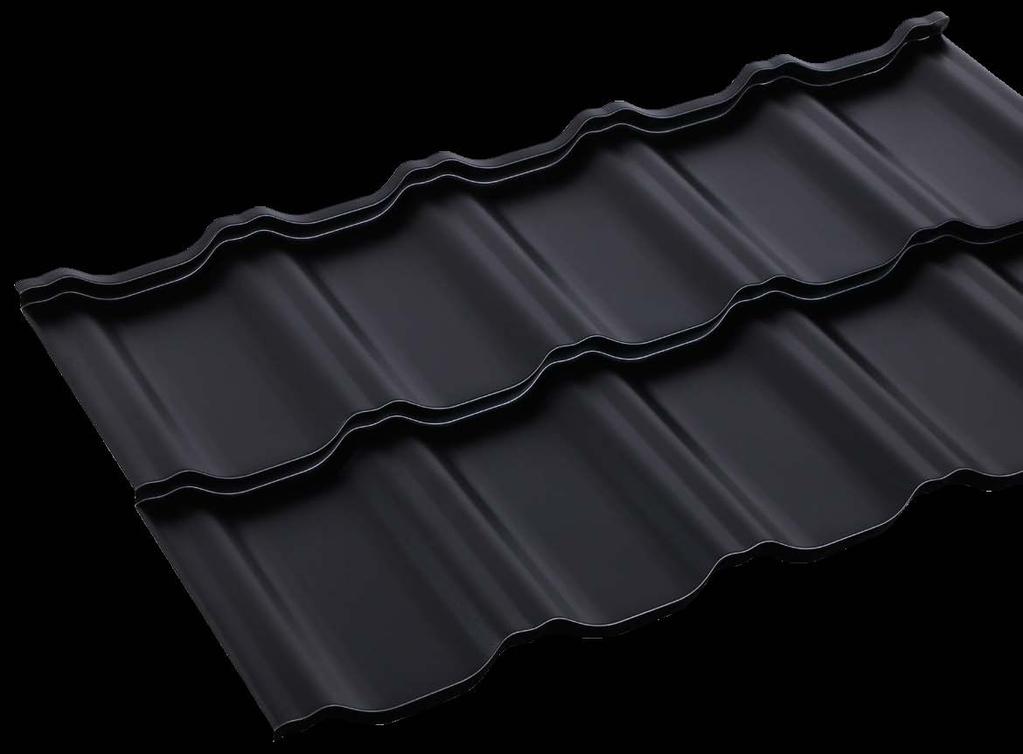

2 Zet roof MODULÁRIS A jól tervezett tető CSEREPESLEMEZ Szemgyönyörködtető A Z típusú bordázat miatt a csavarok és az egyes lemezsorok közötti kötések kevésbé szembetűnőek. Megállítjuk az időt Sokéves jótállási idő nem kell kiegészítőket vásárolnia. Egységes szín Beszállítóinkkal együtt garantáljuk azt, hogy minden cserepeslemezünk színe és struktúrája azonos. Lemezeink ellenállnak az UV sugárzásnak. Biztos kezekben A robotizált automata gyártósorok korábban elérhetetlen pontossággal készítik a tetőrendszer minden egyes elemét. Magasan a legjobb A magasraktár előnyei: biztonságos tárolás, azonnali elérhetőség és azonnali szállítás a világ összes országába. Jó utat A professzionális védőcsomagolásnak köszönhetően termékeink nem sérülnek a berakodás, szállítás és kirakodás során. A védett védő A jogvédett Z típusú bordázat olyan mértékben védi a vágott lemezszéleket a korróziótól, amiről a hagyományos moduláris lemezek esetében még csak nem is álmodhatunk. A konkurencia által kínált termékekhez csak rögzítőcsavarokkal illeszthetők egymáshoz, amire a Z lemezek esetében nincs szükség. A szimmetria szárnyalása A szimmetria végtelen szabadságot ad a héjazat megformálásában, egyúttal pedig minimálisra csökkenti az anyagfelhasználást. A Zet roof moduláris fém cserepeslemez használati mintája a Lengyel Köztársaság Szabadalmi Hivatalának oltalma alatt áll (szabadalmi szám: 65339), az Európai Unió Szellemi Tulajdoni Hivatalánál (EUIPO) pedig lajstromozott közösségi formatervezési mintaként szerepel (lajstromszám: ). Tökéletes kapcsolat A Zet roof moduláris cserepeslemezek és a hozzájuk készült kiegészítők, valamint az INGURI ereszrendszer együttes alkalmazása egyedülálló és harmonikus tetőt hoz létre. 3

3 SZEMGYÖNYÖRKÖDTETŐ A kép, amit látunk, színekből, formákból, a fény és az árnyék játékából tevődik össze. Termékünk megtervezésekor a színek, a formák és a fényárnyék fontosságát is szem előtt tartottuk. Olyan héjazatot kívántunk kialakítani, amely a kivételes esztétikát, funkcionalitást és tartósságot egyesíti a biztonságos és gyors szereléssel. A Z típusú bordázatot felhasználó, úttörő lemezformázási technológia mély árnyékokat képez az egyes modulok között. kevésbé látható rögzítőcsavarok láthatatlan vízszintes kötések vonzó és dinamikus forma A héjazat így minden lehetséges fényviszony mellett megismételhetetlen, dinamikus formát mutat. A bordázat árnyéka nem csupán a cserepeslemez plasztikus képét formálja meg, hanem ami a legfontosabb elrejti a csavarokat és az egyes lemezsorok közötti vízszintes kötéseket. Mindez nagyban befolyásolja a héjazat esztétikáját. A Zet roof moduláris cserepeslemez homorú felületeinek dinamikája tökéletesen illik a korszerű, formabontó építészeti stílushoz. A hagyományos tetőcserepet idéző magas bordázat miatt viszont felújított műemlék épületeken is előszeretettel alkalmazzák. 4 ZET ROOF MODULÁRIS CSEREPESLEMEZ 5

4 MEGÁLLÍTJUK AZ IDŐT sokéves jótállási idő további kiegészítők vásárlása nélkül rendkívül korrózióálló termék rendkívül UV-álló, karcés kopásálló Az általunk használt alapanyagot kifejezetten moduláris lemezekhez fejlesztettük ki, az acélgyártókkal szorosan együttműködve. Különös figyelmet szenteltünk az anyag legfontosabb tulajdonságainak, amelyek döntőek az ilyen típusú lemezek minősége és tartóssága szempontjából. Lemezeink rendkívül egységes színűek és struktúrájúak, ezenkívül átlagon felüli ellenálló, különösen korrózióálló tulajdonságokkal rendelkeznek. Ezért kínálunk rájuk nyugodt szívvel sokéves jótállást a konkurencia termékeitől eltérően nem kell új elemeket vásárolni a már elkészült tetőhöz. A héjazat rendkívül kopásálló, továbbá ellenálló a mechanikus sérülésekkel és a napsugárzással szemben, ezért évek elteltével is üde és elegáns hatást kelt. A HERCULIT bevonattal készült Zet roof cserepeslemez jellemzői: 30 év jótállás* további kiegészítők vásárlása nélkül, rendkívül kopásálló, ellenálló a mechanikus sérülésekkel szemben, garantáltan egységes színű és struktúrájú bevonat, vastag szerves bevonat (35 µm), tökéletesen korrózióálló, ellenálló a napsugárzás okozta elszíneződésekkel szemben, egyedülállóan esztétikus félmatt, szaténfényű bevonat, a cink védőréteg vastagsága 275 g/m 2, az egyetlen ilyen típusú bevonat a piacon. A MAT 35 Standard bevonattal készült Zet roof moduláris cserepeslemez jellemzői: 15 év jótállás* további kiegészítők vásárlása nélkül, garantáltan egységes színű és struktúrájú bevonat, vastag szerves bevonat (35 µm), tökéletesen korrózióálló, ellenálló a napsugárzás okozta elszíneződésekkel szemben, kiemelkedő ár-minőség arány, magas esztétikai színvonal matt, szemcsés felületű bevonat, ellenálló a karcolásokkal és a perforációval szemben, 275 g/m 2 vastagságú cink védőréteg. * A jótállás a honlapon történő regisztráció után válik érvényessé. A garanciális feltételek a garancialevélben vannak összefoglalva. GARÁNCIA GARÁNCIA GARÁNCIA GARÁNCIA 6 ZET ROOF MODULÁRIS CSEREPESLEMEZ 7

5 EGYSÉGES SZÍN A moduláris tetőlemezek anyagának egyik legfontosabb jellemzője az egységes szín és struktúra. garantáltan egységes szín garantáltan egységes struktúrájú bevonat színtartás (ellenálló az UV-sugárzással és az elszíneződésekkel szemben) Ezek a tulajdonságok rendkívüli hatással vannak a héjazat esztétikájára, különösen akkor, ha szerelési vagy felújítási munkálatok miatt az anyagot ki kell egészíteni. Bevonataink kifejlesztésekor pontosan ezért működtünk szorosan együtt beszállítóinkkal. A fejlesztési folyamatba elismert kutatóintézeteket is bevontunk, az alapanyag bevezetését pedig hosszútávú kutatás és tesztelés előzte meg. Az eredmény a színárnyalat rendkívül magas ismétlődési foka és az a nagyfokú UV-ellenállás, aminek köszönhetően a Zet roof moduláris cserepeslemezekből készült héjazatok hosszú ideig megőrzik egységes, élénk színüket. Beszállítóinkkal együtt garantáljuk azt, hogy minden cserepeslemezünk színe és struktúrája azonos, valamint azért, hogy lemezeink ellenállnak az UV sugárzásnak. címen elérhető honlapunkon vásárlóink rendelkezésére bocsátottuk a Virtuális Otthon alkalmazást. A rendkívül egyszerűen (csupán néhány kattintással) használható látványterv segítségével ellenőrizheti, hogyan néznek ki tetőlemezeink elérhető színváltozatai egy-egy kiválasztott háztípuson, tetszőleges színű ereszrendszerrel, homlokzattal és nyílászárókkal. Várjuk szeretettel! 8 ZET ROOF MODULÁRIS CSEREPESLEMEZ 9

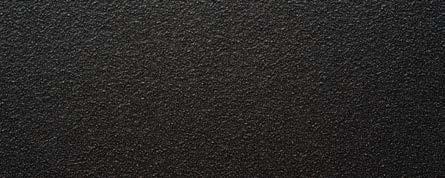

6 HERCULIT A HERCULIT bevonattal készült Zet roof moduláris cserepeslemezre 30 év garanciát adunk.* MEGGYVÖRÖS [RAL 3009] MAT 35 Standard A MAT 35 Standard bevonattal készült Zet roof moduláris cserepeslemezre 15 év garanciát adunk.* GRAFIT [TK 23] TÉGLAVÖRÖS [RAL 8004] GARÁNCIA BARNA [TK 31] GARÁNCIA GARÁNCIA GRAFIT [RAL 7016] FEKETE [TK 33] GARÁNCIA A nyomdatechnológia nem biztosít tökéletes színhűséget, ezért az itt bemutatott színek tájékoztató jellegűek és eltérhetnek a valósaktól. BARNA [RAL 8017] A bevonatok jellemzői (az alábbi összeállítás tájékoztató jellegű) Bevonatok MAT 35 Standard HERCULIT Bevonatvastagság 35 µm 35 µm Korrózió (ellenállóképesség UV sugárzás (ellenállóképesség) FEKETE [RAL 9005] Karcolások (ellenállóképesség) A nyomdatechnológia nem biztosít tökéletes színhűséget, ezért az itt bemutatott színek tájékoztató jellegűek és eltérhetnek a valósaktól. Rugalmasság Zet roof modulos cserepeslemezek garanciális ideje 15 év* 30 év* * A jótállás a honlapon történő regisztráció után válik érvényessé. A garanciális feltételek a garancialevélben vannak összefoglalva. * A jótállás a honlapon történő regisztráció után válik érvényessé. A garanciális feltételek a garancialevélben vannak összefoglalva. 10 ZET ROOF MODULÁRIS CSEREPESLEMEZ 11

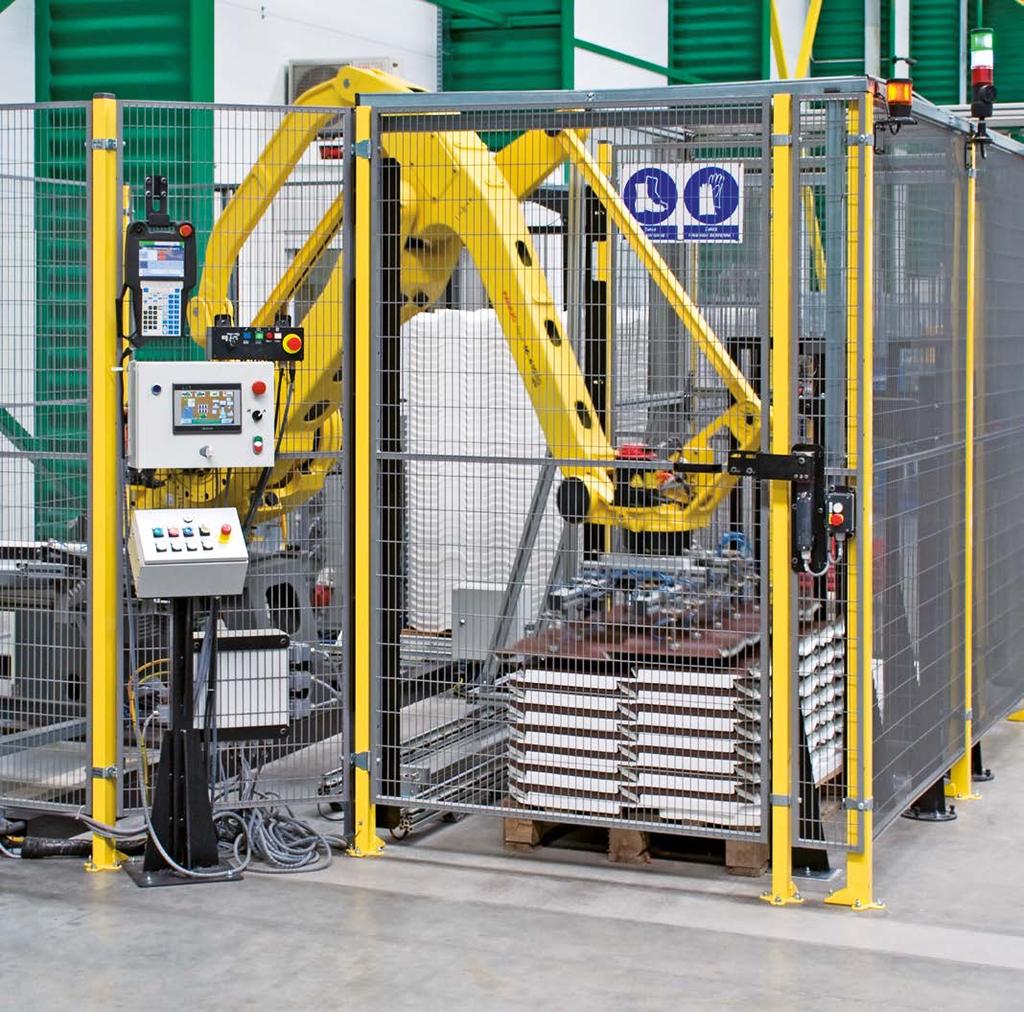

7 BIZTOS KEZEKBEN pontos és ismétlődő folyamatok nő a gyártósor teljesítménye biztonságos gépkezelés az egyes legyártott darabok tulajdonságai rendkívül magas egyezést mutatnak A legkorszerűbb technológiák alkalmazásával olyan tetőlemezeket készíthetünk, amelyek a legmagasabb minőségi követelményeknek is megfelelnek. A moduláris cserepeslemezeket és kiegészítőit valamint a raklapra való csomagolást robot automata gyártósor végzi, így biztosítva a folyamatos pontosságot. Ez azt jelenti, hogy a Zet roof cserepeslemez vásárlásakor biztosak lehetünk abban, hogy egyes elemei tökéletesen illeszkednek majd egymáshoz, és teljesen egyöntetű struktúrát hoznak létre a héjazaton. A Zet roof moduláris cserepeslemez robotizált gyártóállomása. 12 ZET ROOF MODULÁRIS CSEREPESLEMEZ 13

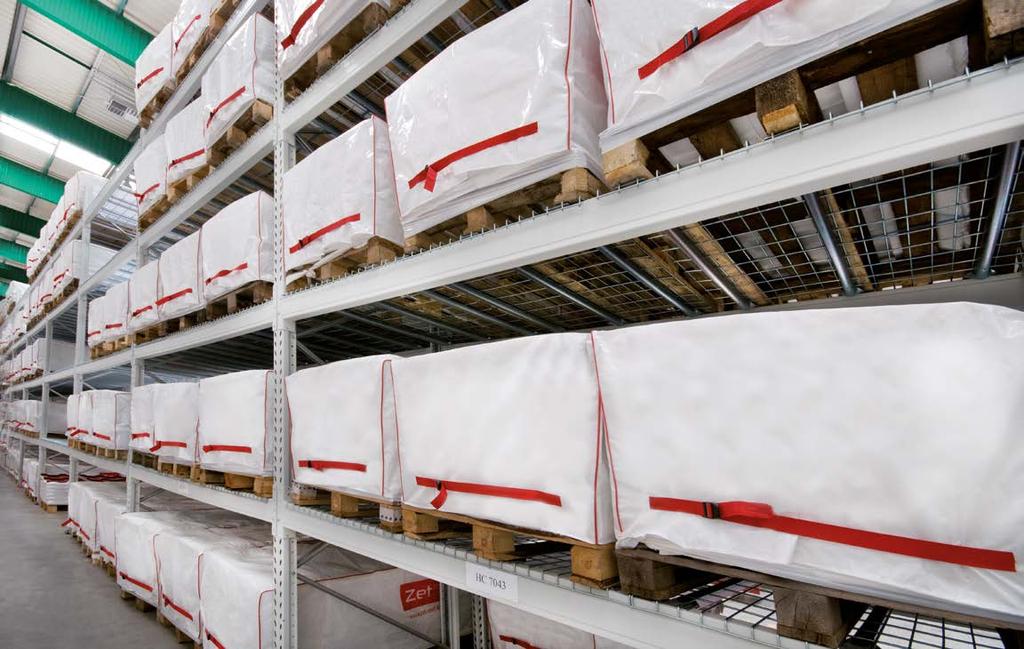

8 MAGASAN A LEGJOBB azonnal elérhető bárhová gyorsan szállítható A magasraktárakban optimális körülmények között, minden veszélyforrástól és káros befolyástól távol tárolhatók a késztermékek. A professzionális raktárbázis előnye, hogy a termék folyamatosan elérhető és rövid idő alatt szállítható a világ bármely pontjára. 14 ZET ROOF MODULÁRIS CSEREPESLEMEZ 15

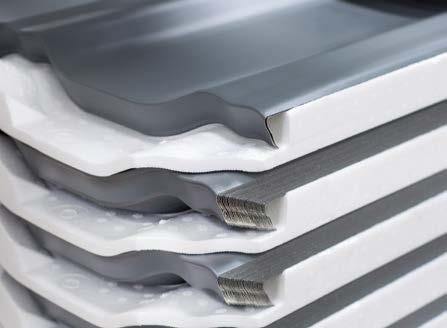

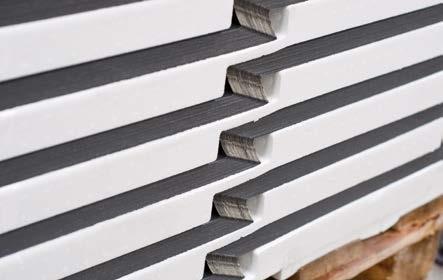

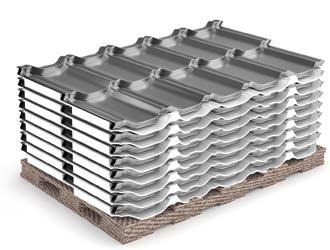

9 JÓ UTAT A Zet roof moduláris cserepeslemezeket vissza nem váltható raklapokon szállítjuk. A tetőfedő anyag szállítását nem kell kifejezetten erre szakosodott szállítóval végeztetni. professzionális védőcsomagolás könnyű és gyors szállítás a szerelés helyszínére biztonságos berakodás, szállítás és kirakodás Egy raklap 212,5 m 2 hasznos felületű lemezt tartalmaz. A lemezeket kis súlyuk miatt akár egyetlen dolgozó is könnyen, speciális szállítóeszközök nélkül, pl. a lépcsőházon keresztül is felviheti a tetőfedés helyszínére. A Zet roof moduláris cserepeslemezek szabványcsomagolásában számtalan különböző védőelem található. Vannak közöttük poliészter elválasztó elemek (alakjuk tökéletesen illeszkedik a lemezek formájához), többször használható, szorosra húzható védőhuzat (amelyben a fel nem használt anyag biztonságosan tárolható), stretch fólia és rözítőszalagok. A professzionális módon csomagolt modulok kevésbé sérülnek és kopnak a berakodás, a szállítás és a kirakodás során. A csomagolás a raktározás során is védi a lemezeket az időjárási tényezők ellen. 16 ZET ROOF MODULÁRIS CSEREPESLEMEZ 17

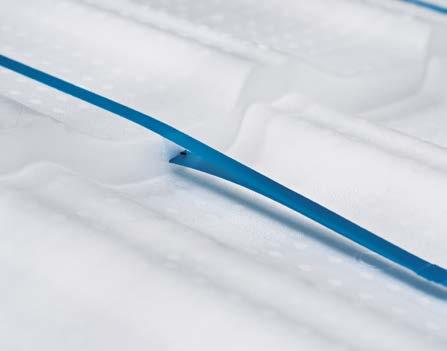

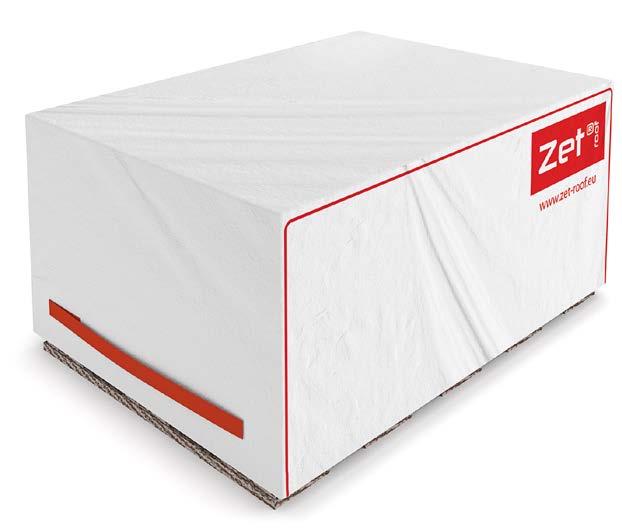

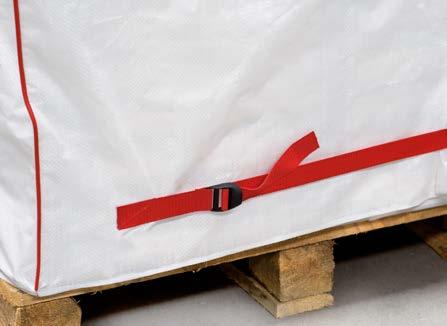

10 A Zet roof moduláris cserepeslemezeket tartalmazó raklapot védőhuzat borítja. Ha a raklap tartalmának csak egy részét használjuk fel a tetőfedés során, a maradék anyagra mindig helyezzük vissza a huzatot. 18 ZET ROOF MODULÁRIS CSEREPESLEMEZ 19

11 20 ZET ROOF MODULÁRIS CSEREPESLEMEZ 21

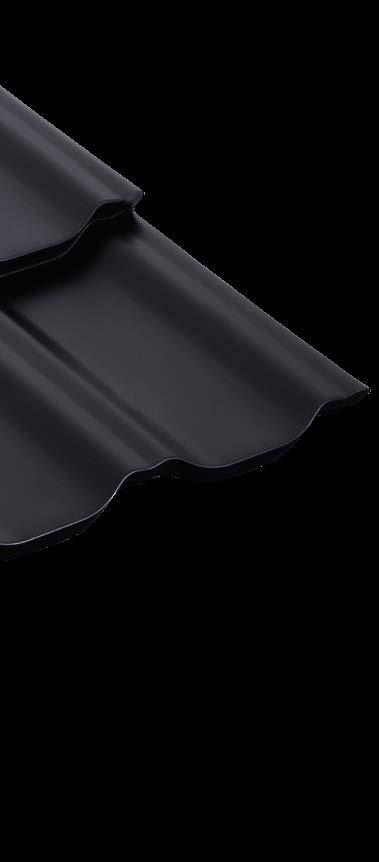

12 VÉD ÉS VÉDVE VAN A Z típusú bordázat alkalmazása forradalmi megoldást jelent az acél tetőlemezek terén. Ez a jogvédett technológia* egy sor előnnyel jár: praktikus A Z típusú bordázat a lemezsorok összeillesztésénél zárként működik. A konkurencia által kínált termékekből képzett lemezsorok csak csavarokkal köthetők egymáshoz, itt azonban ezekre nincs szükség. törvényben védett Z zártechnológia a lemezsorok csatlakozásainál nincsenek rögzítőcsavarok gyors, biztonságos szerelés biztonság nem ér víz a vágott szélekhez esztétikus A bordázaton egyáltalán nincsenek csavarok, és a tető egész felületén alacsony a számuk. Nem láthatók az összekötő elemek ott, ahol három lemezt kell egymáshoz illeszteni. A Z típusú bordázat ezen kívül mély árnyékokat hoz létre, amelyek elfedik a rögzítőcsavarokat és a lemezsorok vízszintes kötéseit, és a hagyományos tetőcserepekhez hasonló, markáns jelleget kölcsönöznek a héjazatnak. biztonságos A tetőn lefolyó víz elkerüli a lemezsorok vízszintes összekapcsolásait és a vágott széleket, így csökkenti a korrózió kockázatát ezeken a helyeken. A Zet roof moduláris fém tetőlemezek nem érzékenyek a tetőszerkezet kiszáradására, a Z típusú zár felépítése pedig lehetővé teszi a héjazat mikroszellőzését. * A Zet roof moduláris fém cserepeslemez használati mintája a Lengyel Köztársaság Szabadalmi Hivatalának oltalma alatt áll (szabadalmi szám: 65339), az Európai Unió Szellemi Tulajdoni Hivatalánál (EUIPO) pedig lajstromozott közösségi formatervezési mintaként szerepel (lajstromszám: ). 22 ZET ROOF MODULÁRIS CSEREPESLEMEZ 23

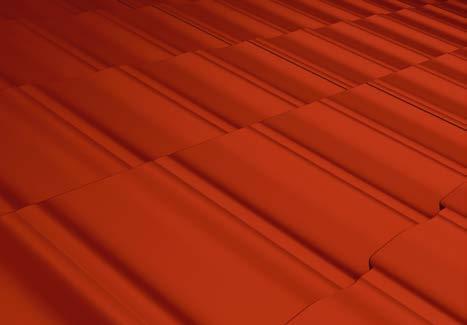

13 A SZIMMETRIA SZÁRNYALÁSA A Zet roof tetőlemezek szimmetriája végtelen szabadságot ad a tetőfelület kialakításában. minimális anyagfelhasználás szabadon alakítható tetőfelület tetszés szerinti tetőfedési irány színvonalas esztétika cikcakkos felszerelés esetén a hosszanti illesztések kevésbé láthatók. Ezt a szerelési módot a 27. oldalon látható kép mutatja A lemez felépítése nem határozza meg a tetőfedés irányát, amit így teljesen más tényezők, pl. az esztétika szabhat meg a két lap kötése nem látható. A lemezek felépítése és szimmetriája lehetővé teszi a cikcakkos felszerelést is, amelynek során az egyes lemezsorokat egy függőleges tengely mentén felváltva egyik, ill. másik irányba toljuk. A Zet roof esetében kifejezetten ajánljuk ezt a szerelési módszert, mivel több szempontból is előnyös: a négy lemez szélei nem érnek egymáshoz, a függőleges illesztések kevésbé láthatók, jobb anyagfelhasználás (minimális mennyiségű hulladék). 24 ZET ROOF MODULÁRIS CSEREPESLEMEZ 25

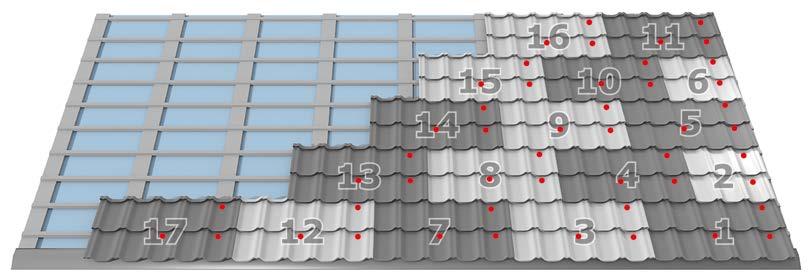

14 a csavarok rögzítési helye Javasoljuk, hogy a Zet roof tetőlemezt cikcakkos módon szerelje fel. Hagyjon 350 mm-es távolságot az egyes sorok között. Az egyes lemezsorokat az ábrán látható módon helyezze el (a kép a jobbról balfelé haladó irányt mutatja) fedőszélesség 1150 teljes szélesség ~1212 Profilok alapvető műszaki adatai fedőszélesség 1150 mm teljes szélesség ~1212 mm nyomott alakzat magassága 30 mm profil magassága 50 mm lemez vastagsága 0,5 mm modul hosszúsága 363 mm (lapok közötti távolság latí 350 mm) egy cserepeslemez tábla effektív (fedő) felülete 0,805 m 2 26 ZET ROOF MODULÁRIS CSEREPESLEMEZ 27

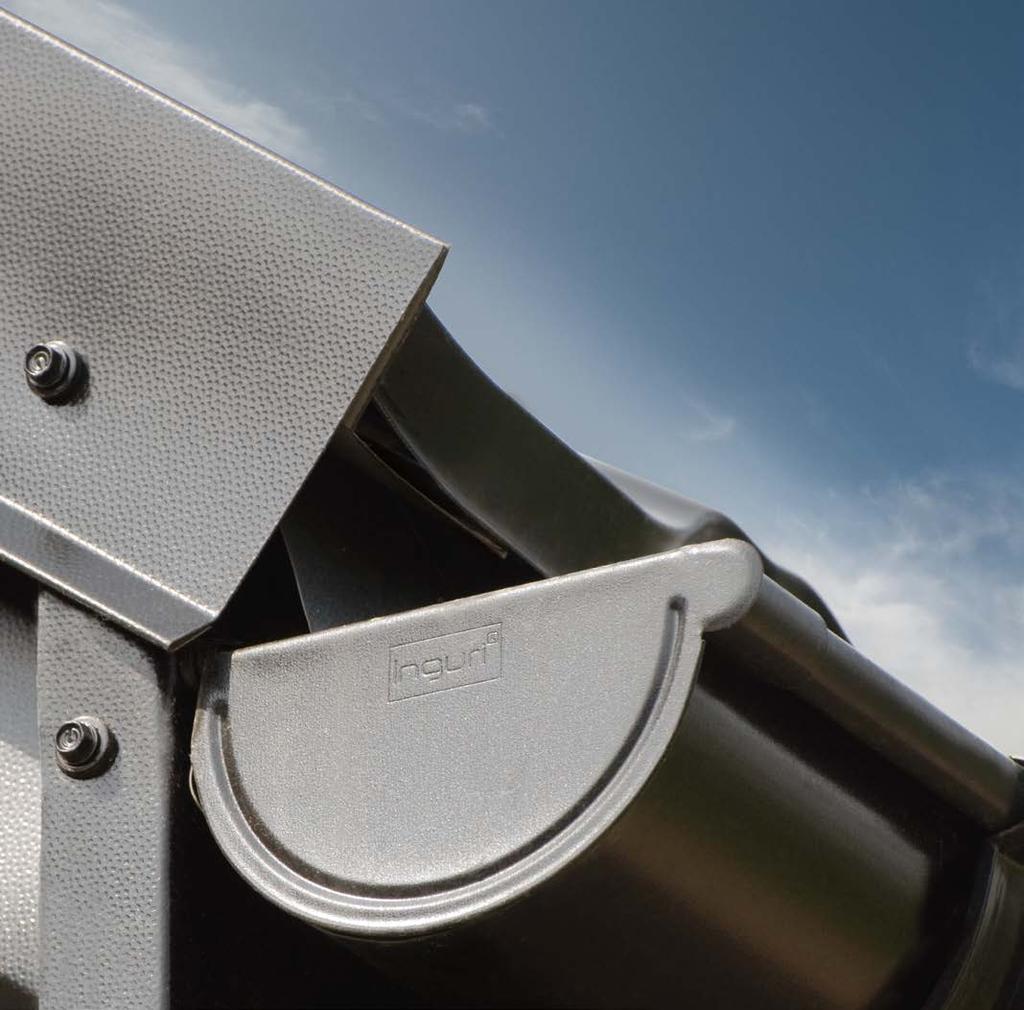

15 TÖKÉLETES KAPCSOLAT Tetőlemezeink akkor adják a legjobb eredményt, ha megfelelő kiegészítőkkel kerülnek felszerelésre. Az INGURI ereszrendszert kifejezetten úgy terveztük, hogy a lehető legharmonikusabb módon működjön együtt tetőrendszereinkkel. részleteiben kidolgozott, hatékony INGURI ereszrendszer tetőlemezeinkhez kifejlesztett bádogostermék- és gerinclemez-rendszer teljes körű rögzítőelem-kínálat Az INGURI a Zet roof moduláris cserepeslemezek legjobb kiegészítője. Az INGURI 125/87 és az INGURI 150/100 teljes ereszrendszerek csúcsminőségű, mindkét oldalon bevont acéllemezekből készülnek. Minden egyes elemüket úgy terveztük, hogy tökéletesen illeszkedjenek egymáshoz, könnyen és gyorsan összeszerelhetők legyenek. A mély INGURI ereszcsatornák formáját úgy fejlesztettük ki, hogy hatékonyan vezessék el a vizet, és még intenzív esőzés esetén se csorduljanak túl. A bádog szegélyek és a hófogók minden megfelelően készült tető elválaszthatatlan részét képezik. Nemcsak védelmet nyújtanak a beázás és a befúvás ellen, hanem javítják is a tető esztétikáját. A Zet roof modulos cserepeslemezek és a hozzájuk készült szegélyek az INGURI ereszrendszerrel egyedülálló külsőt kölcsönöznek otthona tetejének. 28 ZET ROOF MODULÁRIS CSEREPESLEMEZ 29

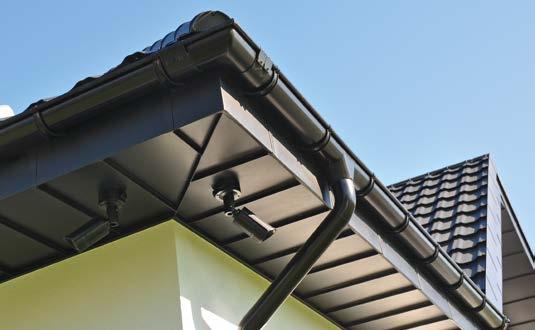

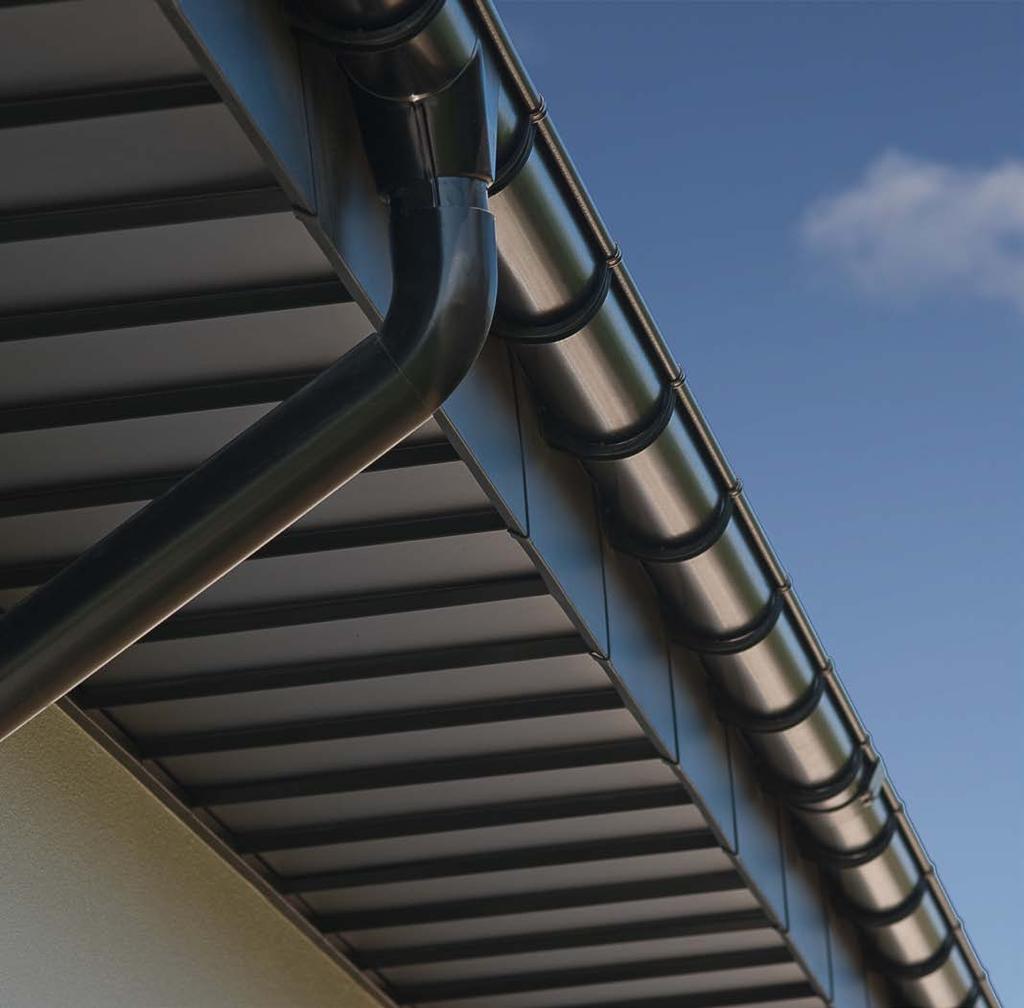

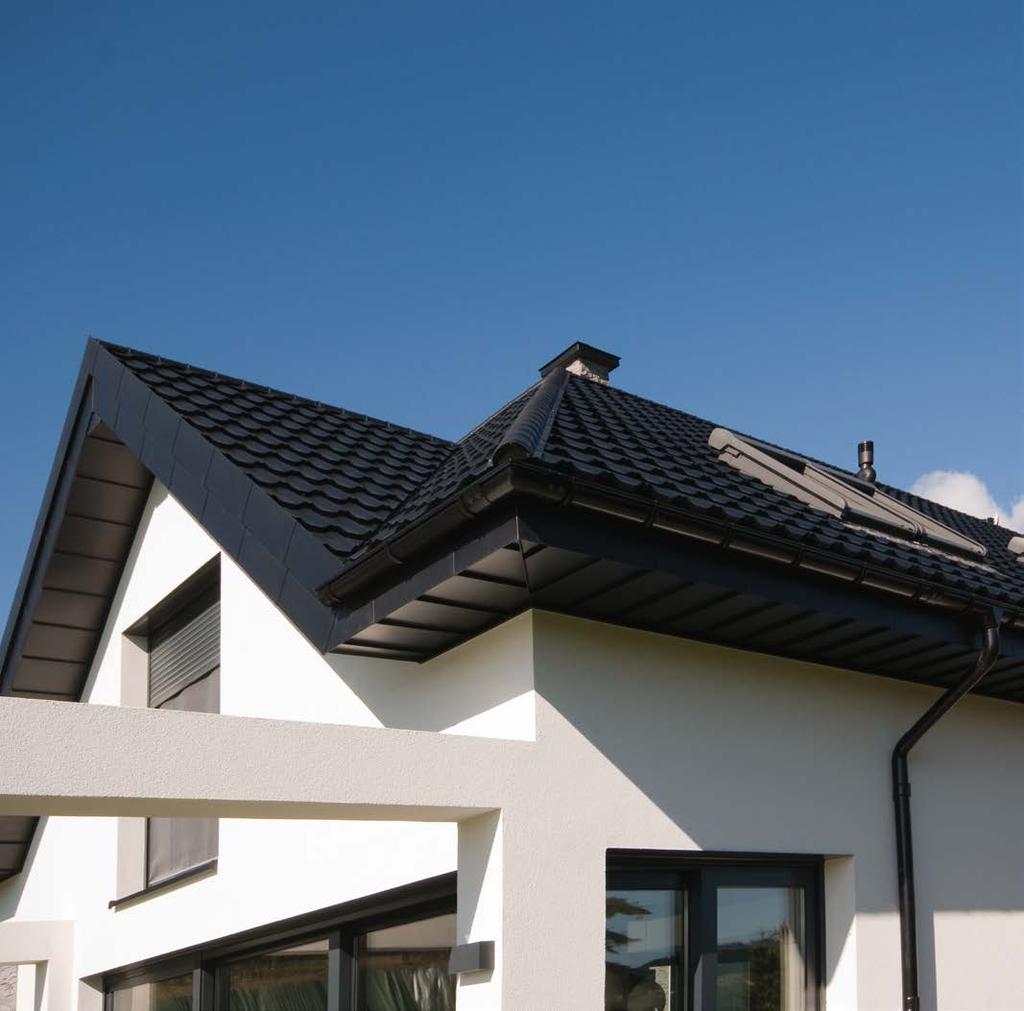

16 INGURI A megfelelő ereszrendszer használata biztosítja a víz hatékony elvezetését a tetőről, ami kulcsfontosságú a tetőburkolat tartósságának és funkcionalitásának megőrzéséhez. Védi továbbá a homlokzatot a nedvesség okozta károktól. Komplett ereszcsatorna-rendszer Ismert gyártók alapanyagai Hatékony csapadékvíz elvezetés akár intenzív, hosszan tartó esőzések mellett is Rendkívüli ellenálló képesség korrózióval és elszíneződésekkel szemben Az INGURI 125/87 és 150/100 rendszer egy komplett ereszcsatornarendszer, amelyet a legjobb minőségű, mindkét oldalán bevonattal ellátott acélból gyártunk. A rendszer összes elemét úgy terveztük meg, hogy az biztosítja azok könnyű összeillesztését, ill. a gyors és egyszerű szerelést. Az eresz alakja és mélysége biztosítja a víz hatékony elvezetését akár intenzív, hosszan tartó esőzések mellett is. Az INGURI ereszcsatornák gyártásához neves acélipari vállalatok szállítják a kiváló minőségű alapanyagot Aluzinc horganyzott és bevonattal ellátott lemezek formájában. Az alapanyag szállítójának gondos megválasztása alapvetően befolyásolja a termék minőségét és tartósságát. Ez a korrózió-állóságban és az elszíneződéssel szembeni ellenállásban nyilvánul meg. Ennek köszönhetően az INGURI rendszerre sokéves garanciát nyújtunk. 30 INGURI ACÉL ERESZCSATORNA-RENDSZER 31

17 Dűbelek Méretarány 1:5 INGURI acél ereszcsatorna-rendszer elemei 1. Ereszcsatorna 2. Csatornatartó 3. Belső szeglet 4. Külső szeglet 5. Túlfolyásgátló 6. Csatornatoldó 7. Összekötőelem merevítő 8. Véglemez 9. Betorkolócsonk 10. Lefolyócső csőkönyök 11. Lefolyócső 12. Elágazás 13. Vízlopó szűrőbetéttel 14. Kifolyócső 15. Karmantyú 16. Csőbilincs 17. Dűbeles csőbilincsa 19. Csatornavas szelemenre 20. Kompakt csatornavas 32 INGURI ACÉL ERESZCSATORNA-RENDSZER 33

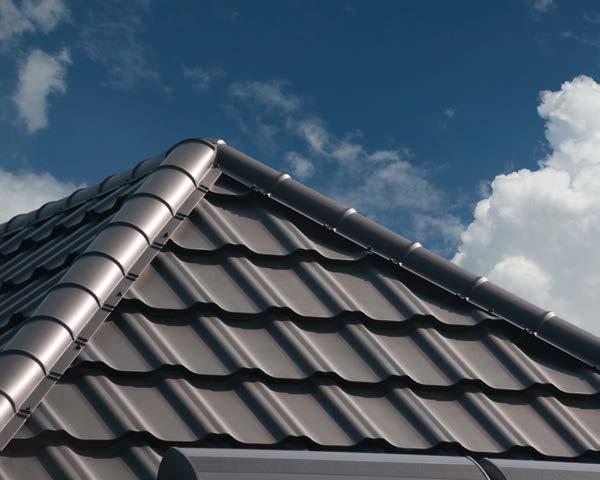

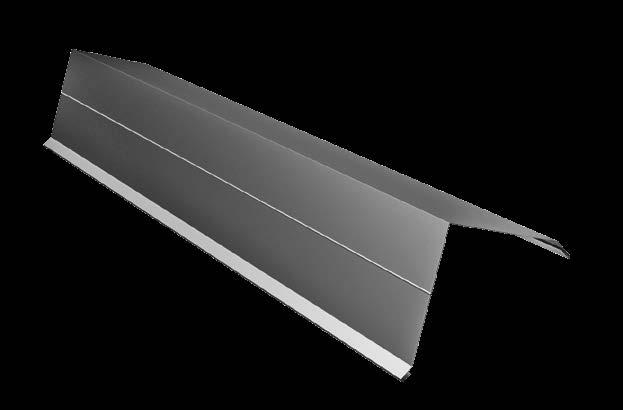

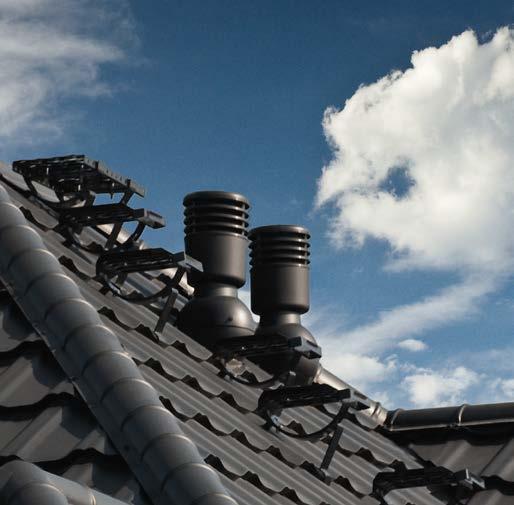

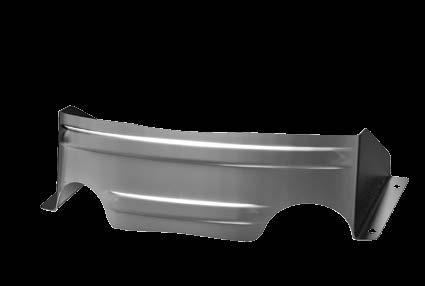

18 A Zet roof tetőrendszereket tökéletesen kiegészítik az általunk kínált tartozékok, amelyek professzionális felszerelést tesznek lehetővé, és megfelelően védik a tetőt és a homlokzatot. Kínálatunkban folyamatosan szerepelnek az alábbi minőségi termékek: gerinclemezek, hófogók, tetőjárda-rendszerek, szalagok (köztük táguló szalagok), tömítések, rögzítőrendszerek, tetőfedő szilikonok, szellőzőcsövek, tömítőgallérok, tömítőszalagok, tetőfóliák, szegélyek, tetőablakok. 34 ZET ROOF MODULÁRIS CSEREPESLEMEZ 35

19 AMI A SZEMNEK LÁTHATATLAN A Zet look a Zet roof moduláris cserepeslemezek továbbfejlesztése. rögzítőcsavarok nélküli tető jogvédett Z zártechnológia láthatatlan vízszintes kötések vonzó, dinamikus forma Ez a változat megőrizte az alaptermék minden előnyét, viszont egyetlen csavar sem látható a tető felületén. Az egyedi, mégis rendkívül egyszerűen telepíthető rögzítőrendszernek köszönhetően minden csavar a lemezek takarásában marad. Az eredmény: vonzó, szimmetrikus vonalvezetésű héjazat, amelynek harmóniáját egyetlen rögzítőelem vagy rögzítőnyílás sem zavarja meg. Ez a megoldás tökéletesen megállja a helyét ott, ahol kompromisszumok nélkül kell a legmagasabb esztétikai szintre törekedni. A termék műszaki adatai és védőcsomagolása tökéletesen megegyezik a Zet roof változatéval. Egyetlen pillantás is elég, hogy lássuk, mennyire összetéveszthetetlen ez a tető bármely másikkal a Zet look olyan külsőt kölcsönöz neki, amely sokáig megmarad a szemlélő emlékezetében. 36 ZET LOOK MODULÁRIS CSEREPESLEMEZ 37

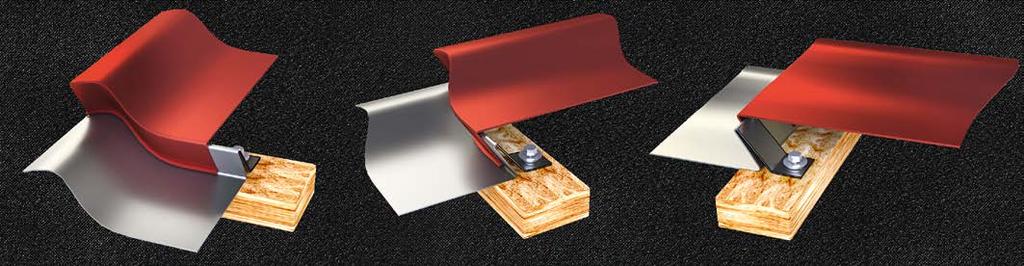

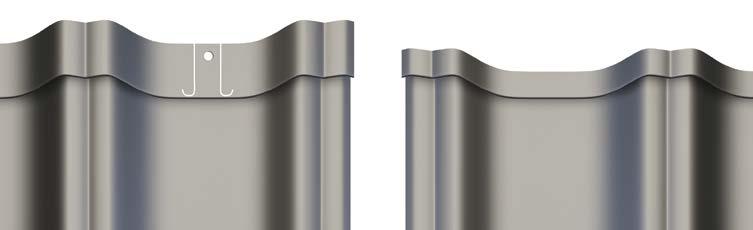

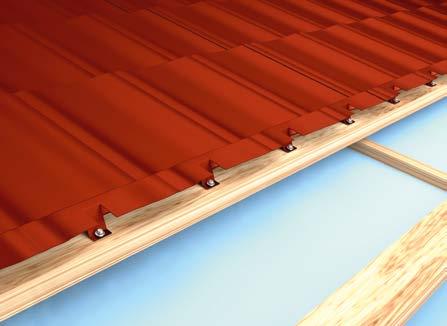

20 Zet look MODULÁRIS CSEREPESLEMEZ A Zet look moduláris cserepeslemez felső részén amely a következő lemezsor alá kerül rögzítőnyílásokat tartalmazó gyári bevágások találhatók. A felszerelés helyét így a következő lemezsor fedi el. Az eredmény: látható rögzítőelemek nélküli héjazat, és ami ebből következik: a tető megfelel a legmagasabb esztétikai követelményeknek. A Zet look moduláris fém cserepeslemez használati mintája a Lengyel Köztársaság Szabadalmi Hivatalának oltalma alatt áll (szabadalmi szám: 65339), az Európai Unió Szellemi Tulajdoni Hivatalánál (EUIPO) pedig lajstromozott közösségi formatervezési mintaként szerepel (lajstromszám: ). A Zet look moduláris cserepeslemez rögzítése perforációs rendszeren alapul, a lemez felületére hajlított elemeken. A felsőbb lemezsor alá kerülő rész ezért hosszabb, mint a mint a Zet roof változat esetében. 38 ZET LOOK MODULÁRIS CSEREPESLEMEZ 39

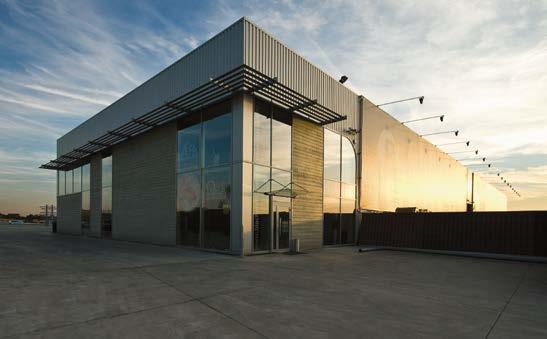

21 A Zet roof moduláris cserepeslemezek gyártója, a BLACHPROFIL 2 cég többfajta minőségi tetőfedő anyag, homlokzatburkolat és az INGURI ereszrendszer forgalmazójaként nagy elismertséget vívott ki a piacon. A BLACHPROFIL 2 : 20 éve van jelen a piacon, 3 korszerű gyártóüzemmel és, széles termékskálával rendelkezik. BLACHPROFIL 2 Sp. z o.o. Centrum produkcyjno-logistyczne Manufacturing and Logistics Centre Alwernia Grojec, ul. Grojecka 39 Produkcja Manufacturing Dąbrowa Górnicza ul. Budowlanych 10 A katalógusban megadott összes számérték és fizikai-kémiai jellemző csupán tájékoztató jellegű és betekintést ad a termékek megfelelő tulajdonságaiba. A gyártó fenntartja a tévedés és a szerkesztési hibák, nyomdahibák lehetőségét, továbbá fenntartja magának a jogot arra, hogy megváltoztassa a termékek műszaki adatait. A jelen katalógus az áruk nemzetközi adásvételi szerződéseiről szóló ENSZ egyezmény (CISG) 14. cikk (2) pontja értelmében szerződéskötésre irányuló javaslatnak minősül. Copyright 2016 BLACHPROFIL 2. Minden jog fenntartva.
