A megszokott egyszerû és gyors szerelhetõség mellett a Geberit Mepla csõvezetékrendszer új generációja az alábbi elõnyöket nyújtja:

Átírás

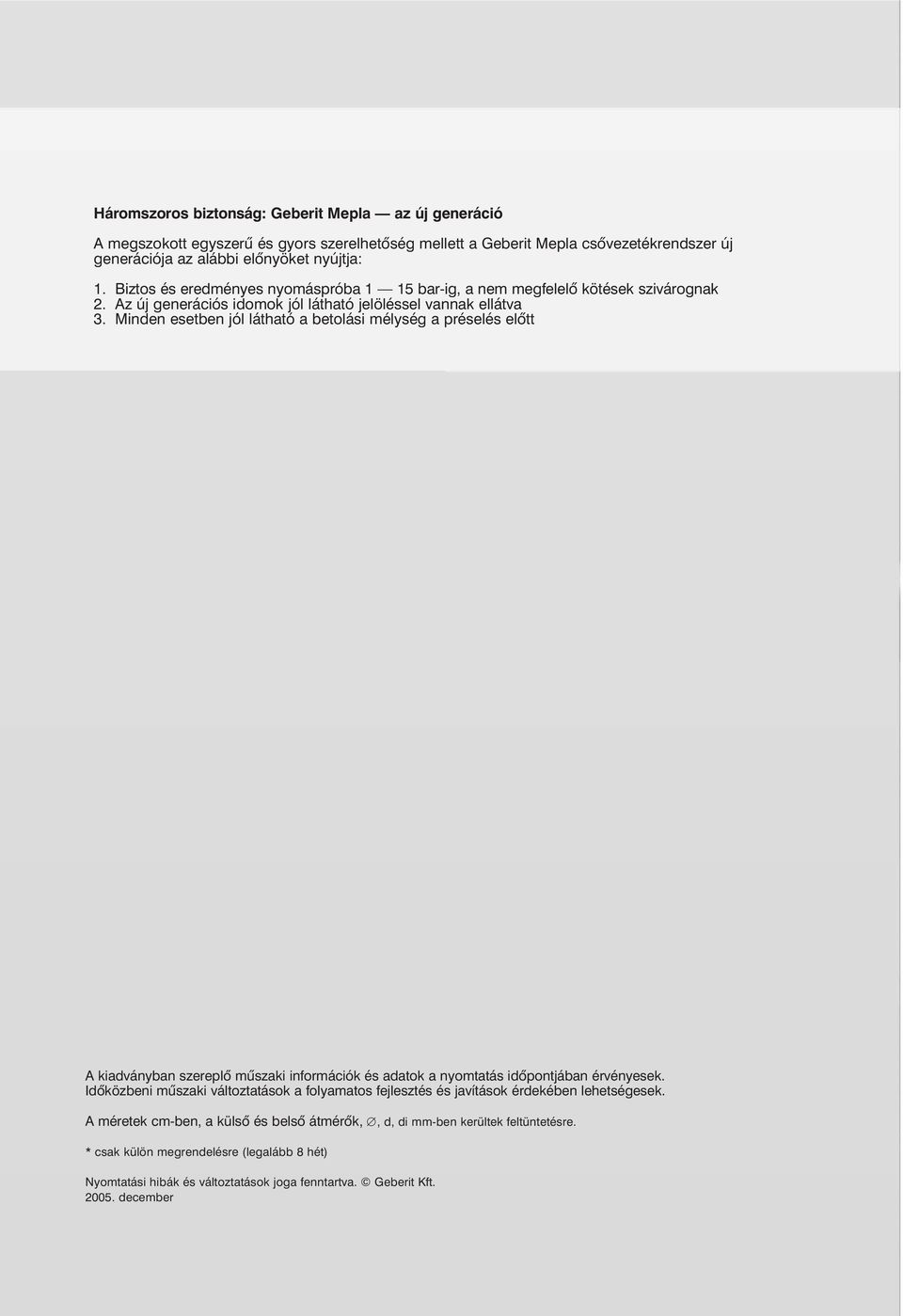

1 Háromszoros biztonság: Geberit Mepla az új generáció A megszokott egyszerû és gyors szerelhetõség mellett a Geberit Mepla csõvezetékrenszer új generációja az alábbi elõnyöket nyújtja: 1. Biztos és ereményes nyomáspróba 1 15 bar-ig, a nem megfelelõ kötések szivárognak 2. Az új generációs iomok jól látható jelöléssel vannak ellátva 3. Minen esetben jól látható a betolási mélység a préselés elõtt A kiaványban szereplõ mûszaki információk és aatok a nyomtatás iõpontjában érvényesek. Iõközbeni mûszaki változtatások a folyamatos fejlesztés és javítások érekében lehetségesek. A méretek cm-ben, a külsõ és belsõ átmérõk,,, i mm-ben kerültek feltüntetésre. * csak külön megrenelésre (legalább 8 hét) Nyomtatási hibák és változtatások joga fenntartva. Geberit Kft ecember

2

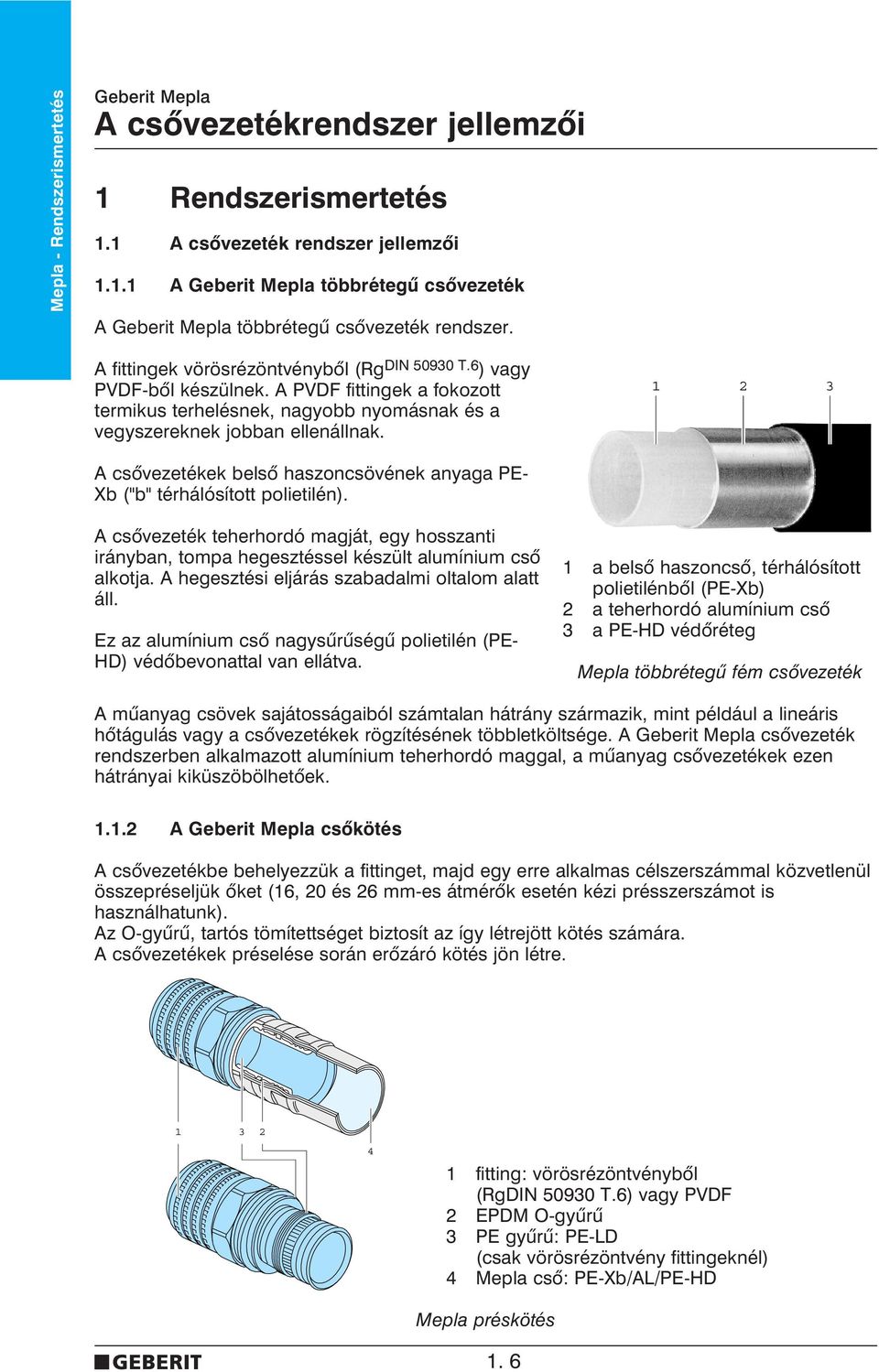

3 Mepla - Renszerismertetés Geberit Mepla A csõvezetékrenszer jellemzõi 1 Renszerismertetés 1.1 A csõvezeték renszer jellemzõi A Geberit Mepla többrétegû csõvezeték A Geberit Mepla többrétegû csõvezeték renszer. A fittingek vörösrézöntvénybõl (Rg DIN T.6 ) vagy PVDF-bõl készülnek. A PVDF fittingek a fokozott termikus terhelésnek, nagyobb nyomásnak és a vegyszereknek jobban ellenállnak A csõvezetékek belsõ haszoncsövének anyaga PE- Xb ("b" térhálósított polietilén). A csõvezeték teherhoró magját, egy hosszanti irányban, tompa hegesztéssel készült alumínium csõ alkotja. A hegesztési eljárás szabaalmi oltalom alatt áll. Ez az alumínium csõ nagysûrûségû polietilén (PE- HD) véõbevonattal van ellátva. 1 a belsõ haszoncsõ, térhálósított polietilénbõl (PE-Xb) 2 a teherhoró alumínium csõ 3 a PE-HD véõréteg Mepla többrétegû fém csõvezeték A mûanyag csövek sajátosságaiból számtalan hátrány származik, mint pélául a lineáris hõtágulás vagy a csõvezetékek rögzítésének többletköltsége. A Geberit Mepla csõvezeték renszerben alkalmazott alumínium teherhoró maggal, a mûanyag csõvezetékek ezen hátrányai kiküszöbölhetõek A Geberit Mepla csõkötés A csõvezetékbe behelyezzük a fittinget, maj egy erre alkalmas célszerszámmal közvetlenül összepréseljük õket (16, 20 és 26 mm-es átmérõk esetén kézi présszerszámot is használhatunk). Az O-gyûrû, tartós tömítettséget biztosít az így létrejött kötés számára. A csõvezetékek préselése során erõzáró kötés jön létre fitting: vörösrézöntvénybõl (RgDIN T.6) vagy PVDF 2 EPDM O-gyûrû 3 PE gyûrû: PE-D (csak vörösrézöntvény fittingeknél) 4 Mepla csõ: PE-Xb/A/PE-HD Mepla préskötés 1. 6

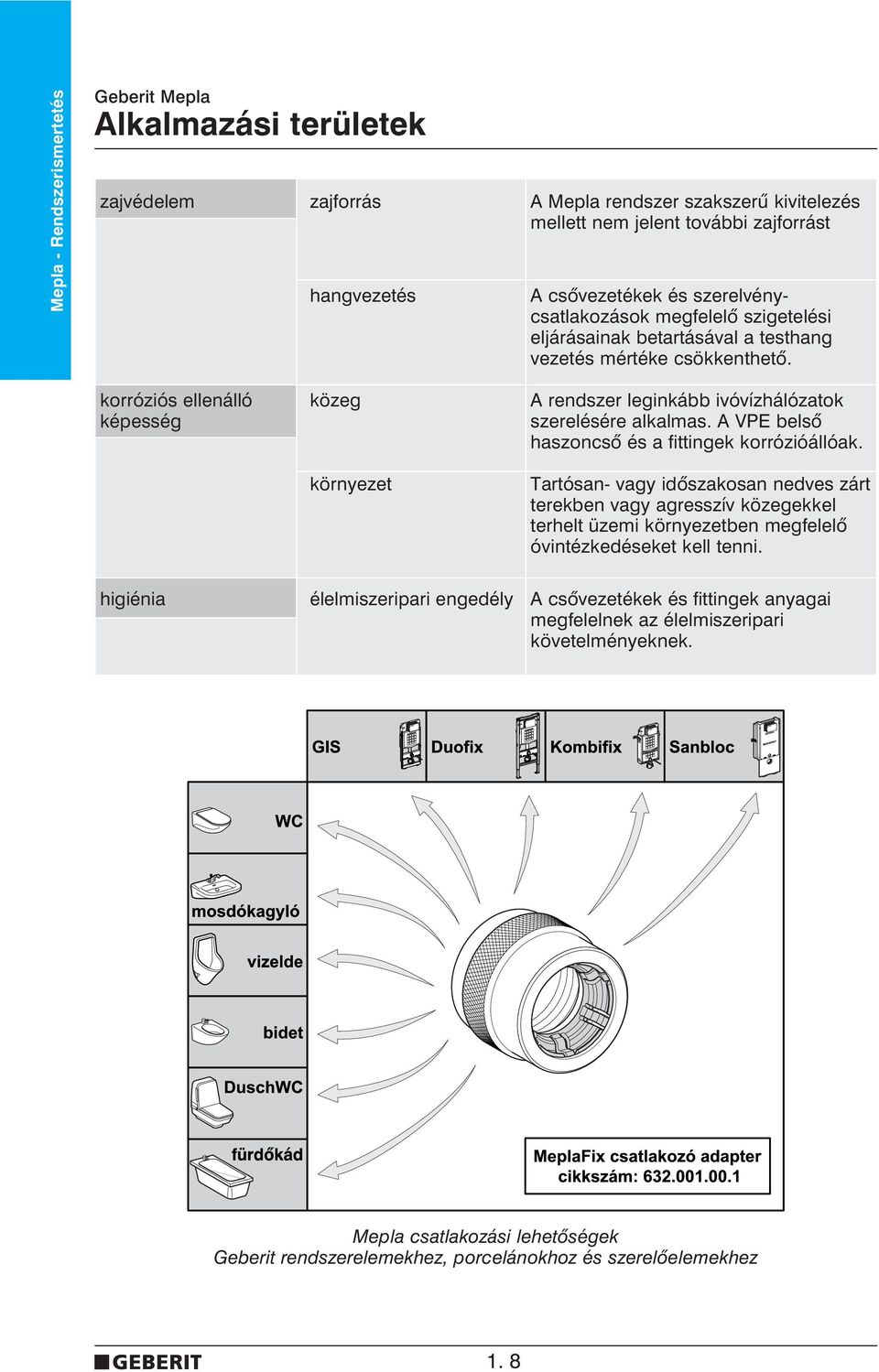

4 Alkalmazási területek 1.2 Alkalmazási területek A Mepla renszer alkalmazási területei Hiegvíz és HMV hálózatok csõvezetékei Fûtés hálózatok csõvezetékei Megfelel a vízellátás területén megkívánt minen követelménynek a vízmérõtõll egészen a legtávolabbi csapolóig. Elõ- vagy utókezelt víznél is alkalmazható. A Geberit Mepla a lentebb felsorolt határértékek figyelembevételével, korlátozás nélkül alkalmazható fûtési hálózatokban is. Mepla - Renszerismertetés További alkalmazási terület Csurgalék elvezetõ hálózatok esetén. Olajelõszûrõvel ellátott (olajmentes) sûrített levegõs hálózatok esetén. Egyéb közegek és alkalmazások esetén konzultáljon cégünkkel (pl. fertõtlenítõszer, fagyálló folyaék stb.) Falsík elõtti szerelési renszerek Minen falsík elõtti renszer esetén alkalmazható; Kombifix, Duofix, és Sanbloc renszereknél gyors csatlakozási lehetõség a MeplaFix aapter segítségével. Befalazás A Geberit Mepla olhatatlan préskötések befalazás esetén is megbízható csõkötést biztosítanak. 1.2 táblázat Mepla renszertulajonságok hõmérsékleti tartomány üzemi hõmérséklet A megengeett üzemi hõmérséklet 0-85 C között nyomástartomány üzemi nyomás hiegvízhálózatok / fûtési melegvíz hálózatok a megengeett nyomás tartomány 10 bar elektromos vezetõképesség potenciál kiegyenlítés és fölelés A renszer nem vezeti az elektromos áramot, mivel nincs benne átmenõ fémes csõkötés. A Geberit Mepla renszert tilos potenciál kiegyenlítõ illetve fölelési renszerként használni. UV-ellenállóképesség napsugárzás A csõvezeték renszer anyaga ellenáll az UV sugárzásnak. Ennek ellenére ne tegyük ki a csõvezetéket tartós, közvetlen napsugárzásnak. 1. 7

5 Mepla - Renszerismertetés Geberit Mepla Alkalmazási területek zajvéelem zajforrás A Mepla renszer szakszerû kivitelezés mellett nem jelent további zajforrást hangvezetés A csõvezetékek és szerelvénycsatlakozások megfelelõ szigetelési eljárásainak betartásával a testhang vezetés mértéke csökkenthetõ. korróziós ellenálló képesség közeg környezet A renszer leginkább ivóvízhálózatok szerelésére alkalmas. A VPE belsõ haszoncsõ és a fittingek korrózióállóak. Tartósan- vagy iõszakosan neves zárt terekben vagy agresszív közegekkel terhelt üzemi környezetben megfelelõ óvintézkeéseket kell tenni. higiénia élelmiszeripari engeély A csõvezetékek és fittingek anyagai megfelelnek az élelmiszeripari követelményeknek. Mepla csatlakozási lehetõségek Geberit renszerelemekhez, porcelánokhoz és szerelõelemekhez 1. 8

6 Renszerelõnyök 1.3 Renszerelõnyök A Geberit Mepla renszer lényegi elõnyei, a többrétegû csõvezetékek, a vörösrézöntvény fittingek (Rg DIN T.6 ) és a PVDF fittingek illetve a Mepla kötéstechnológia alkalmazásából származik: nagy alaktartóság flexibilis csõvezeték korrózióval szembeni ellenállóság fokozott ellenálló képesség a vegyszerekkel szemben UV-ellenálló képesség könnyû csõvezetékek gyors szerelhetõség csekély lineáris hõtágulás könnyû hajlíthatóság újrahasznosítható (recycling) élelmiszeripari alkalmazhatóság 100%-ig iffúziómentes Mepla - Renszerismertetés A Geberit Mepla renszer, az ivóvíz minõségtõl független, korróziómentes, univerzálisan alkalmazható csõvezeték renszer. A Mepla és a MeplaFlex csõvezetékek min a vízellátás-csatornázás, min a fûtési hálózatok esetében alkalmazhatóak. Ezek a renszerek minen moern csõvezeték renszerrel szemben támasztott követelményeknek teljes mértékben megfelelnek. 1. 9

7 Mepla - Renszerismertetés Geberit Mepla Mûszaki aatok 1.4 Mûszaki aatok Mepla többrétegû fém csõvezeték 1 a belsõ haszoncsõ, térhálósított polietilénbõl (PE-Xb) 2 a teherhoró alumínium csõ 3 a PE-HD véõréteg a Geberit Mepla többrétegû fém csõvezeték mûszaki aatai DN mértékegység átmérõ mm 16 x 2,25 20 x 2,5 26 x 3,0 32 x 3,0 40 x 3,5 50 x 4,0 63 x 4,5 75x4,7 belsõ átmérõ mm 11, ,6 a MeplaFlex véõcsõ mm külsõ átmérõje tekercshossz m 50/100 50/ szál hossz m a tekercs külsõ cm átmérõje tömeg g/m tömeg 10 C-os vízzel töltve 50 m-es tekercs tömege g/m kg 6,25 9,25 15 fajlagos víztérfogat (szállítási teljesítmény) l/m 0,103 0,176 0,314 0,531 0,855 1,385 2,29 3,38 abszolút éresség mm 0,007 0,007 0,007 0,007 0,007 0,007 0,007 0,007 hõvezetési tényezõ W/mK 0,43 0,43 0,43 0,43 0,43 0,43 0,43 0,43 hõtágulási együttható mm/mk 0,026 0,026 0,026 0,026 0,026 0,026 0,026 0,026 megengeett üzemi hõmérséklet * víz ** megengeett üzemi nyomás legkisebb hajlítási sugár C bar cm 5,8 7 9,3 11, * rövi ieig (150 óra/év) 95 C ** egyéb közegek esetén forujlon a Geberithez 1. 10

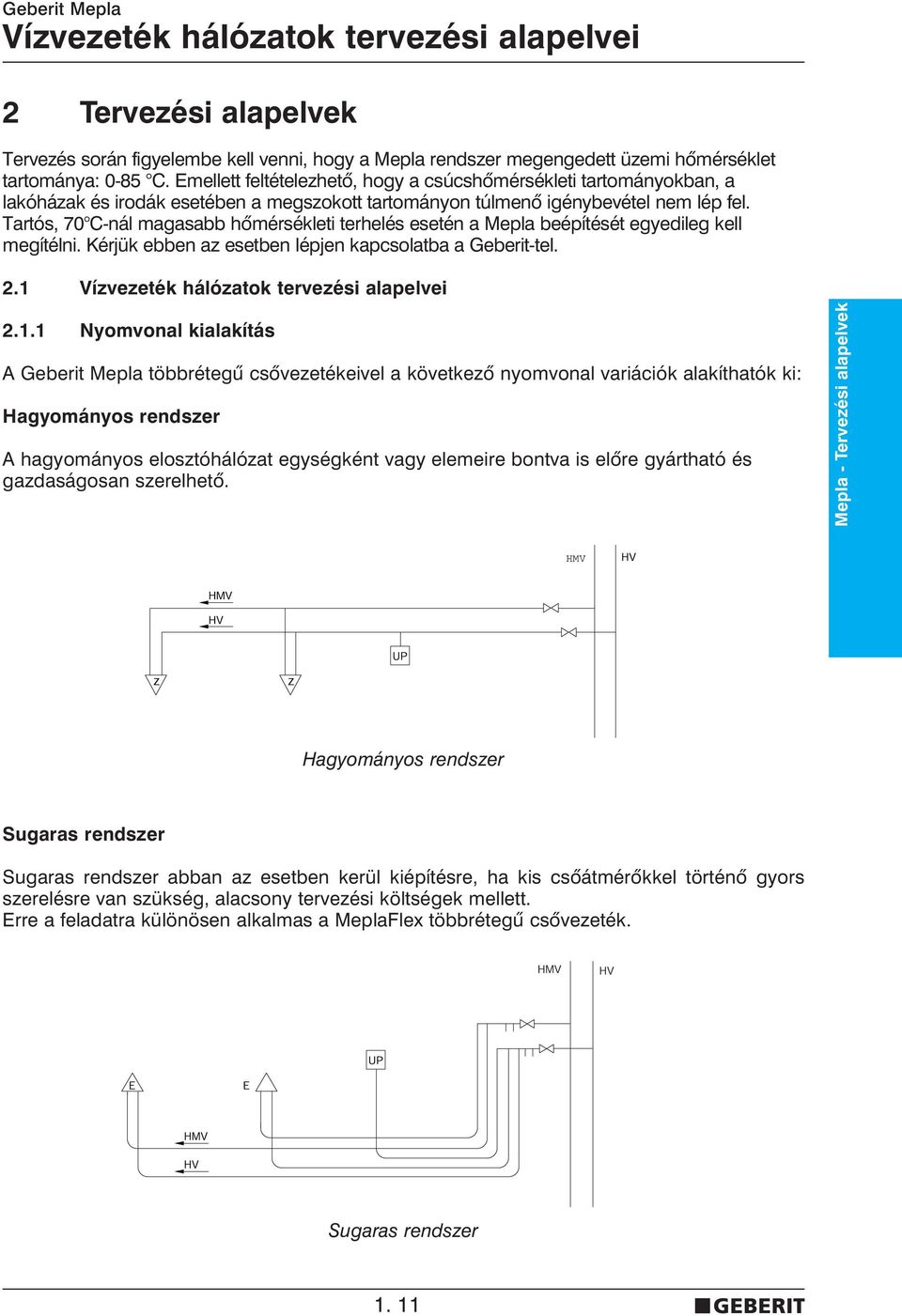

8 Vízvezeték hálózatok tervezési alapelvei 2 Tervezési alapelvek Tervezés során figyelembe kell venni, hogy a Mepla renszer megengeett üzemi hõmérséklet tartománya: 0-85 C. Emellett feltételezhetõ, hogy a csúcshõmérsékleti tartományokban, a lakóházak és iroák esetében a megszokott tartományon túlmenõ igénybevétel nem lép fel. Tartós, 70 C-nál magasabb hõmérsékleti terhelés esetén a Mepla beépítését egyeileg kell megítélni. Kérjük ebben az esetben lépjen kapcsolatba a Geberit-tel. 2.1 Vízvezeték hálózatok tervezési alapelvei Nyomvonal kialakítás A Geberit Mepla többrétegû csõvezetékeivel a következõ nyomvonal variációk alakíthatók ki: Hagyományos renszer A hagyományos elosztóhálózat egységként vagy elemeire bontva is elõre gyártható és gazaságosan szerelhetõ. Mepla - Tervezési alapelvek HMV Hagyományos renszer Sugaras renszer Sugaras renszer abban az esetben kerül kiépítésre, ha kis csõátmérõkkel történõ gyors szerelésre van szükség, alacsony tervezési költségek mellett. Erre a felaatra különösen alkalmas a MeplaFlex többrétegû csõvezeték. Sugaras renszer 1. 11

9 Tûzvéelem Csatlakozó - és elosztó vezetékek A DN65 (75x4,7) - DN12 (16x2,25) névleges átmérõ közötti méretfokozatok lehetõvé teszik, hogy a Mepla csõvezetékek az épület bekötési ponttól egészen a csapolókig beépíthetõek legyenek. Mepla - Tervezési alapelvek Tûzvéelem 000 m 3 Fil Csatlakozó - és elosztó vezetékek Tûzvéelmi intézkeések fal - és föémátvezetések esetén Geberit Mepla többrétegû csõvezeték renszer kiépítésekor R30 vagy R90 tûzállósági besorolás esetén a fal -és föémáttöréseket a következõk szerint kell kialakítani: s 0,5m 0,5m x s s x x x x 1m x Tömör fal Könnyûszerkezetes fal Tömör föém Tûzvéelmi intézkeések menekülési - és mentési útvonalakon Álmennyezetben (F30) Geberit Mepla csõvezetékek további tûzvéelmi intézkeések nélkül fektethetõk. Amennyiben álmennyezet nem alakítható ki, a teljes csõhálózatot nem éghetõ - legalább 30 mm vastag, t > = 1000 C olvaáspontú (pl.: Rockwool RS 800 kõzetgyapot)- szigeteléssel kell ellátni

10 Tûzvéelem Alapanyag Körkörösen felcsavart kõzetgyapot rácshálóval, megerõsített alumínium - fóliával és öntapaó átlapolással. DIN 4102 szerinti A2 építõanyag osztály Hõvezetõ képesség: (olvaáspont t > = 1000 C) a német EnEV 5 Függelék (EnEV, Anhang 5) szerint Minimális hossz: Csõméretek/Csõhéj belsõ átmérõje Szigetelés vastagsága: 1,00 m föémek, 0,50 m falak esetén mm mm A Rockwool RS 800 -as típus renelkezik a német Általános építésügyi vizsgálati tanúsítvánnyal (Allgemeinem bauaufsichtlichen Prüfzeugnis -23, ). Ezen megolás megfelel az alábbi szempontoknak: tûzvéelem zajvéelem a német EnEV 2002 Energiatakarékossági renelet (Energieeinsparungsverornung EnEV 2002) Mepla - Tervezési alapelvek Véõköpenyek kiválasztása Alkalmazási terület Mepla csövek Dim DN Köpenyvastagság s Hiegvíz X X X X X X X 20 X X X 20 Melegvíz X X 30 X 40 X 50 Geberit Mepla csövek a B2 (normál lobbanékonyság) építõanyag osztályba tartoznak. Általános építésügyi vizsgálati tanúsítvány (Allgemeines bauaufsichtliches Prüfzeugnis) (=16-63) P-MPA-E tömör -és könnyûszerkezetes falakhoz tömör föémekhez 1. 13

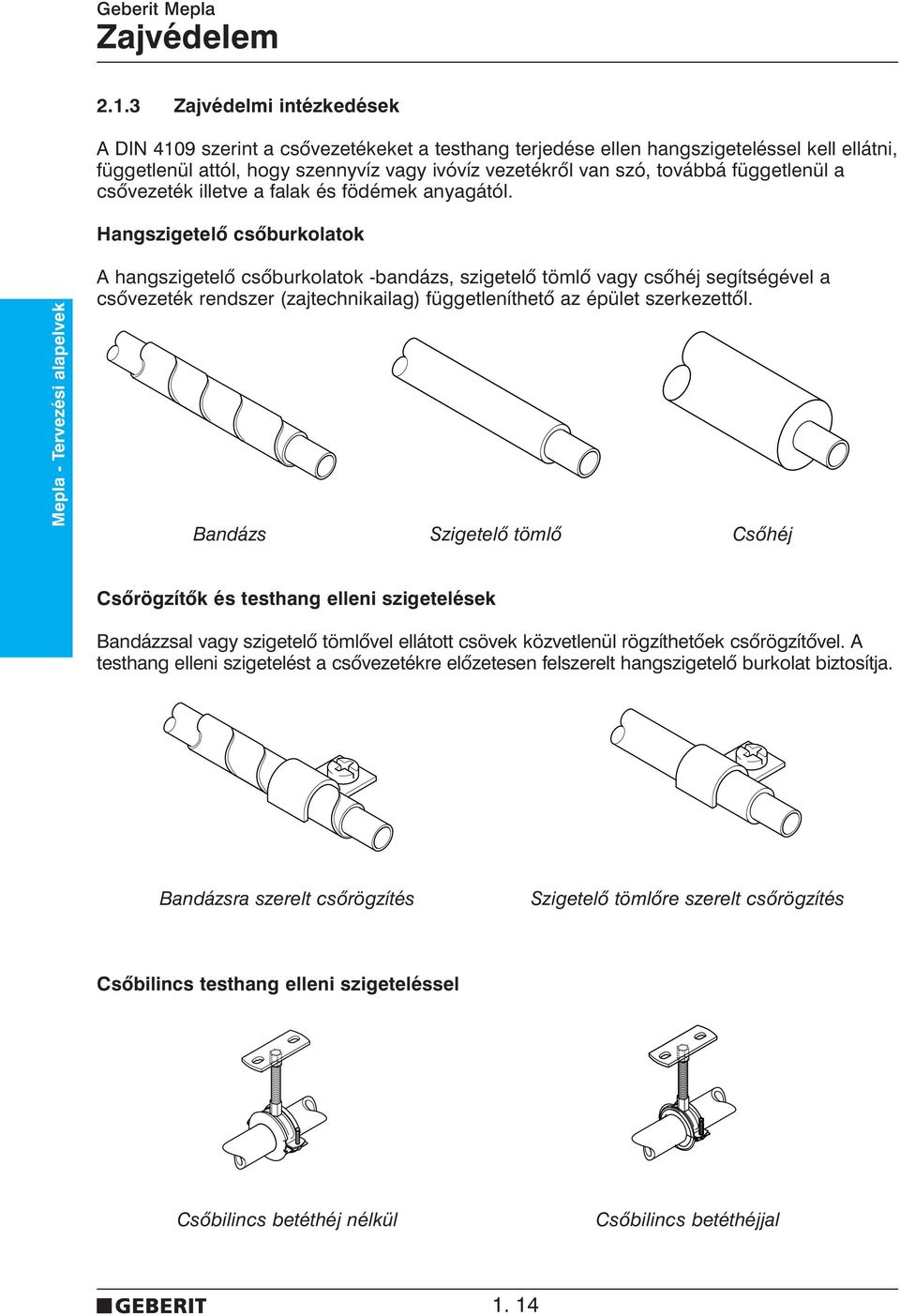

11 ajvéelem ajvéelmi intézkeések A DIN 4109 szerint a csõvezetékeket a testhang terjeése ellen hangszigeteléssel kell ellátni, függetlenül attól, hogy szennyvíz vagy ivóvíz vezetékrõl van szó, továbbá függetlenül a csõvezeték illetve a falak és föémek anyagától. Hangszigetelõ csõburkolatok Mepla - Tervezési alapelvek A hangszigetelõ csõburkolatok -banázs, szigetelõ tömlõ vagy csõhéj segítségével a csõvezeték renszer (zajtechnikailag) függetleníthetõ az épület szerkezettõl. Banázs Szigetelõ tömlõ Csõhéj Csõrögzítõk és testhang elleni szigetelések Banázzsal vagy szigetelõ tömlõvel ellátott csövek közvetlenül rögzíthetõek csõrögzítõvel. A testhang elleni szigetelést a csõvezetékre elõzetesen felszerelt hangszigetelõ burkolat biztosítja. Banázsra szerelt csõrögzítés Szigetelõ tömlõre szerelt csõrögzítés Csõbilincs testhang elleni szigeteléssel Csõbilincs betéthéj nélkül Csõbilincs betéthéjjal 1. 14

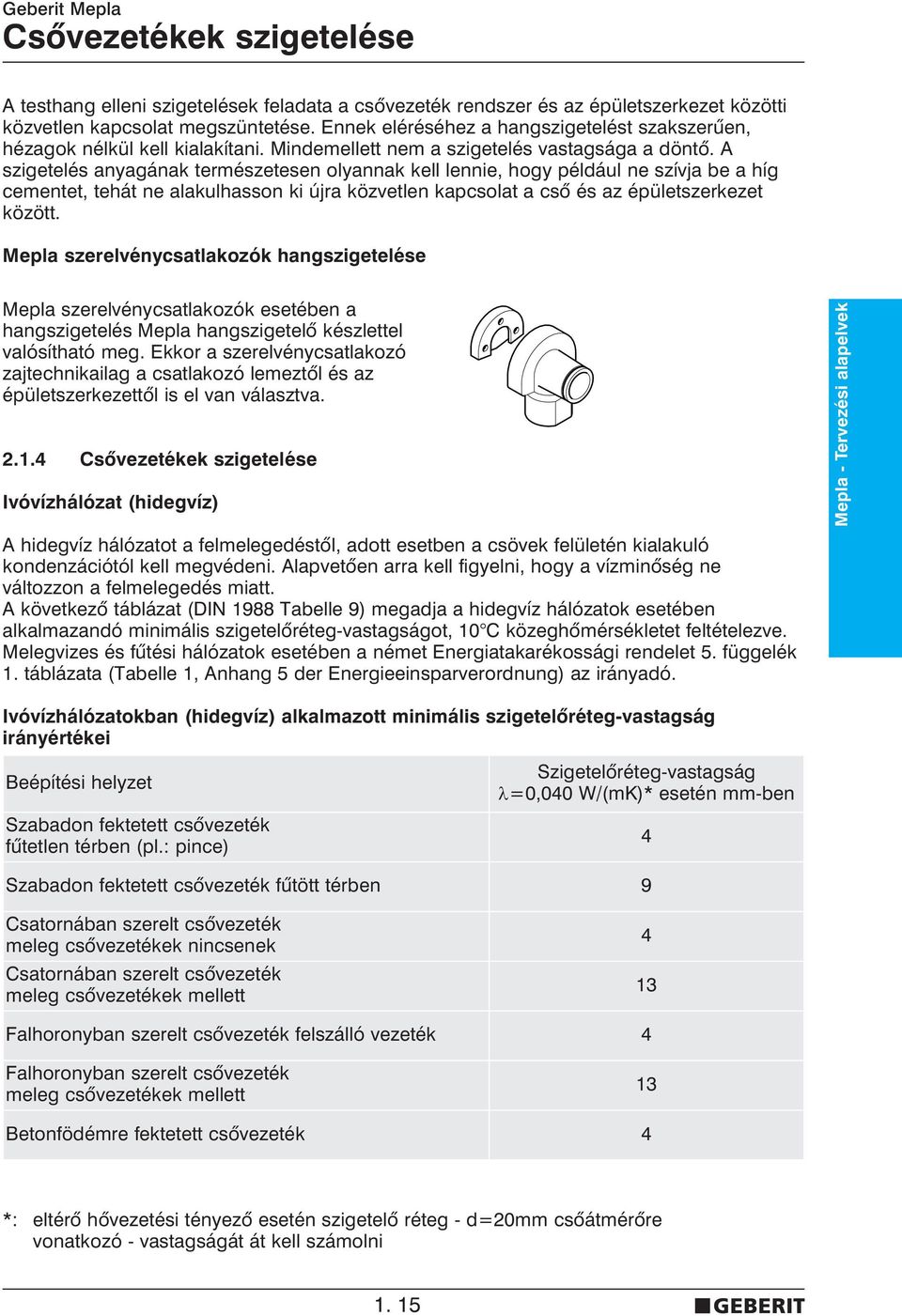

12 Csõvezetékek szigetelése A testhang elleni szigetelések felaata a csõvezeték renszer és az épületszerkezet közötti közvetlen kapcsolat megszüntetése. Ennek eléréséhez a hangszigetelést szakszerûen, hézagok nélkül kell kialakítani. Minemellett nem a szigetelés vastagsága a öntõ. A szigetelés anyagának természetesen olyannak kell lennie, hogy pélául ne szívja be a híg cementet, tehát ne alakulhasson ki újra közvetlen kapcsolat a csõ és az épületszerkezet között. Mepla szerelvénycsatlakozók hangszigetelése Mepla szerelvénycsatlakozók esetében a hangszigetelés Mepla hangszigetelõ készlettel valósítható meg. Ekkor a szerelvénycsatlakozó zajtechnikailag a csatlakozó lemeztõl és az épületszerkezettõl is el van választva Csõvezetékek szigetelése Ivóvízhálózat (hiegvíz) A hiegvíz hálózatot a felmelegeéstõl, aott esetben a csövek felületén kialakuló konenzációtól kell megvéeni. Alapvetõen arra kell figyelni, hogy a vízminõség ne változzon a felmelegeés miatt. A következõ táblázat (DIN 1988 Tabelle 9) megaja a hiegvíz hálózatok esetében alkalmazanó minimális szigetelõréteg-vastagságot, 10 C közeghõmérsékletet feltételezve. Melegvizes és fûtési hálózatok esetében a német Energiatakarékossági renelet 5. függelék 1. táblázata (Tabelle 1, Anhang 5 er Energieeinsparverornung) az irányaó. Mepla - Tervezési alapelvek Ivóvízhálózatokban (hiegvíz) alkalmazott minimális szigetelõréteg-vastagság irányértékei Beépítési helyzet Szabaon fektetett csõvezeték fûtetlen térben (pl.: pince) Szigetelõréteg-vastagság λ=0,040 W/(mK)* esetén mm-ben 4 Szabaon fektetett csõvezeték fûtött térben 9 Csatornában szerelt csõvezeték meleg csõvezetékek nincsenek Csatornában szerelt csõvezeték meleg csõvezetékek mellett 4 13 Falhoronyban szerelt csõvezeték felszálló vezeték 4 Falhoronyban szerelt csõvezeték meleg csõvezetékek mellett 13 Betonföémre fektetett csõvezeték 4 *: eltérõ hõvezetési tényezõ esetén szigetelõ réteg - =20mm csõátmérõre vonatkozó - vastagságát át kell számolni 1. 15

13 Csõvezetékek szigetelése Ivóvízhálózat (hiegvíz) szigetelése Pélák ivóvízhálózat (hiegvíz) szigetelésére DIN 1988, 2 rész (DIN 1988 Teil 2) szerint Mepla - Tervezési alapelvek Méret Minimális szigetelõréteg-vastagság 13 mm 9 mm 4 mm Csatornában, meleg csõvezetékek mellett Falhoronyban, meleg csõvezetékek mellett Betonföémre, meleg csõvezetékek mellett Szabaon fektetve, fûtött térben Szabaon fektetve, fûtetlen térben Csatornában, meleg csõvezetékek nincsenek Falhoronyban, felszálló vezeték, meleg csõvezetékek nincsenek Betonföémre, meleg csõvezetékek nincsenek 16 x 2,25 20 x 2,50 26 x 3,00 32 x 3,00 40 x 3,50 50 x 4,00 63 x 4,5 VS VS 9-18 G 3/8 SH 13 x 18 SH 9 x 18 - VS VS 9-22 G 1/2 SH 13 x 22 SH 9 x 22 - VS VS 9-28 G 3/4 SH 13 x 28 SH 9 x 28 - VS VS 9-35 G 1 T 35/13 DG SH 9 x 35 T SR + 35 VS VS 9-42 G1 1/4 T 42/13 DG SH 9 x 42 T SR + 42 VS VS 9-54 G1 1/2 T 54/13 DG SH 9 x 54 - VS VS T SH 9 x 76 - VS/G = Missel SH / T = Armacell 1. 16

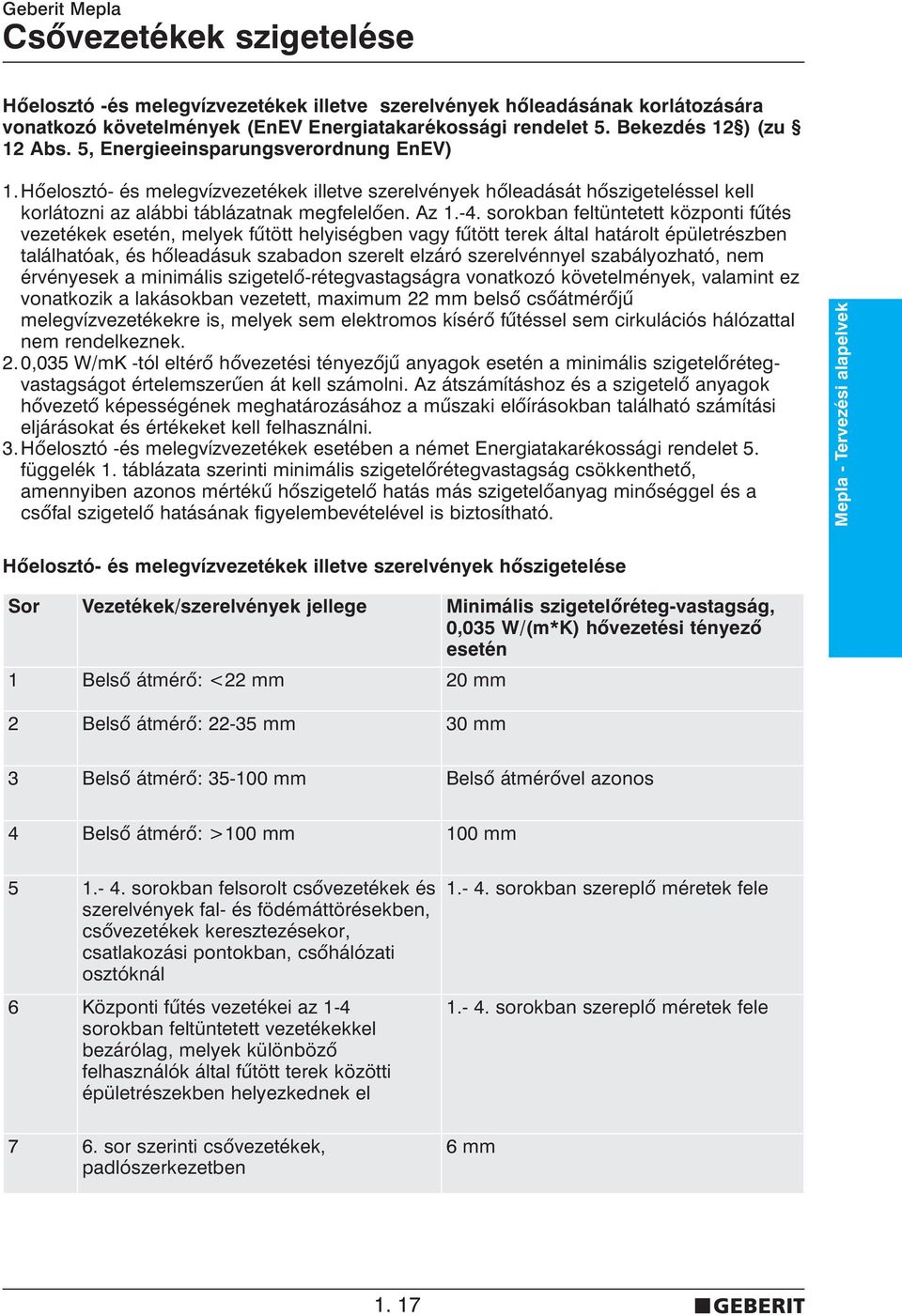

14 Csõvezetékek szigetelése Hõelosztó -és melegvízvezetékek illetve szerelvények hõleaásának korlátozására vonatkozó követelmények (EnEV Energiatakarékossági renelet 5. Bekezés 12 ) (zu 12 Abs. 5, Energieeinsparungsverornung EnEV) 1. Hõelosztó- és melegvízvezetékek illetve szerelvények hõleaását hõszigeteléssel kell korlátozni az alábbi táblázatnak megfelelõen. Az sorokban feltüntetett központi fûtés vezetékek esetén, melyek fûtött helyiségben vagy fûtött terek által határolt épületrészben találhatóak, és hõleaásuk szabaon szerelt elzáró szerelvénnyel szabályozható, nem érvényesek a minimális szigetelõ-rétegvastagságra vonatkozó követelmények, valamint ez vonatkozik a lakásokban vezetett, maximum 22 mm belsõ csõátmérõjû melegvízvezetékekre is, melyek sem elektromos kísérõ fûtéssel sem cirkulációs hálózattal nem renelkeznek. 2. 0,035 W/mK -tól eltérõ hõvezetési tényezõjû anyagok esetén a minimális szigetelõrétegvastagságot értelemszerûen át kell számolni. Az átszámításhoz és a szigetelõ anyagok hõvezetõ képességének meghatározásához a mûszaki elõírásokban található számítási eljárásokat és értékeket kell felhasználni. 3. Hõelosztó -és melegvízvezetékek esetében a német Energiatakarékossági renelet 5. függelék 1. táblázata szerinti minimális szigetelõrétegvastagság csökkenthetõ, amennyiben azonos mértékû hõszigetelõ hatás más szigetelõanyag minõséggel és a csõfal szigetelõ hatásának figyelembevételével is biztosítható. Mepla - Tervezési alapelvek Hõelosztó- és melegvízvezetékek illetve szerelvények hõszigetelése Sor Vezetékek/szerelvények jellege Minimális szigetelõréteg-vastagság, 0,035 W/(m*K) hõvezetési tényezõ esetén 1 Belsõ átmérõ: <22 mm 20 mm 2 Belsõ átmérõ: mm 30 mm 3 Belsõ átmérõ: mm Belsõ átmérõvel azonos 4 Belsõ átmérõ: >100 mm 100 mm sorokban felsorolt csõvezetékek és szerelvények fal- és föémáttörésekben, csõvezetékek keresztezésekor, csatlakozási pontokban, csõhálózati osztóknál 6 Központi fûtés vezetékei az 1-4 sorokban feltüntetett vezetékekkel bezárólag, melyek különbözõ felhasználók által fûtött terek közötti épületrészekben helyezkenek el 7 6. sor szerinti csõvezetékek, palószerkezetben sorokban szereplõ méretek fele sorokban szereplõ méretek fele 6 mm 1. 17

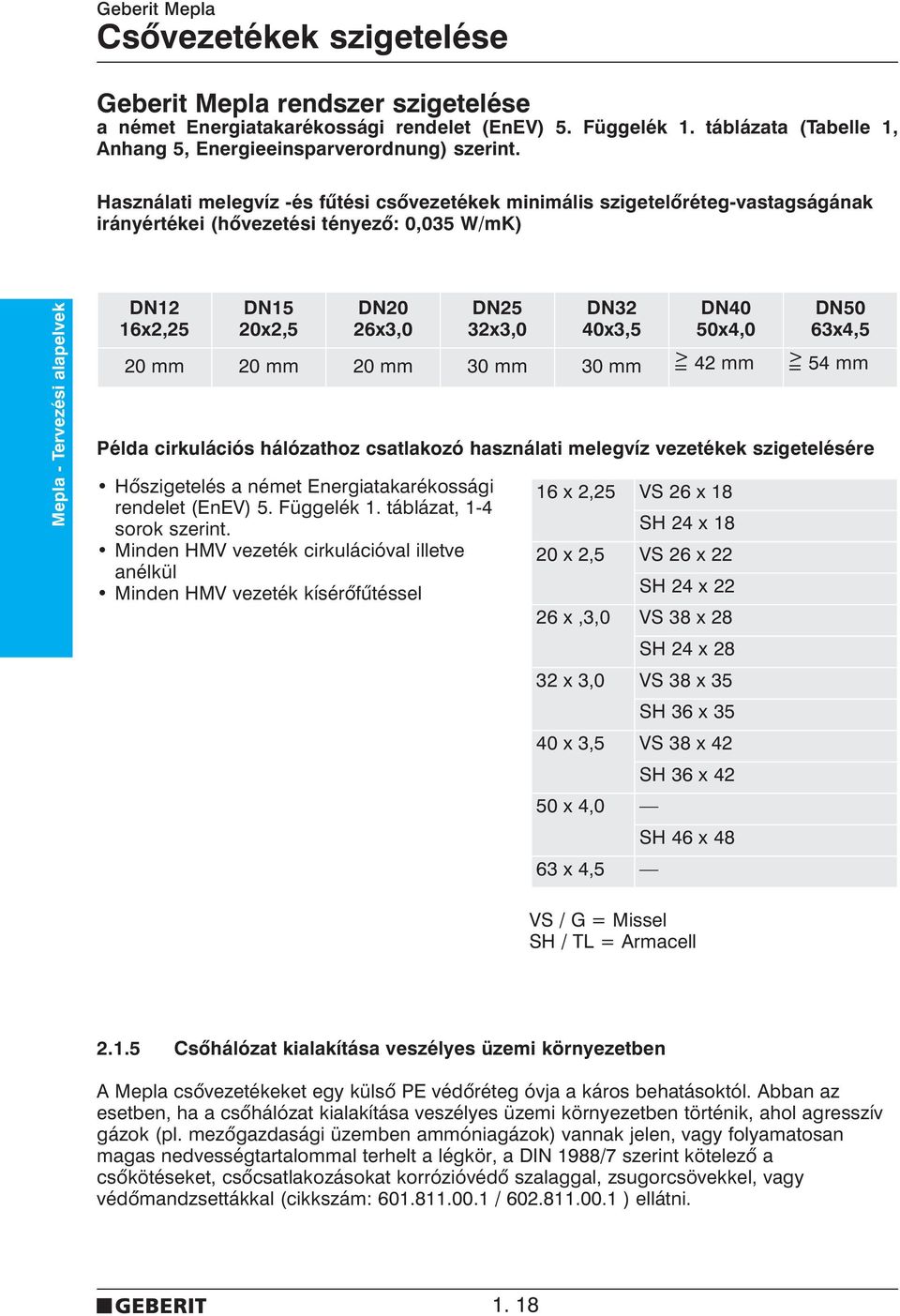

15 Csõvezetékek szigetelése Geberit Mepla renszer szigetelése a német Energiatakarékossági renelet (EnEV) 5. Függelék 1. táblázata (Tabelle 1, Anhang 5, Energieeinsparverornung) szerint. Használati melegvíz -és fûtési csõvezetékek minimális szigetelõréteg-vastagságának irányértékei (hõvezetési tényezõ: 0,035 W/mK) Mepla - Tervezési alapelvek DN12 16x2,25 DN15 20x2,5 DN20 26x3,0 DN25 32x3,0 DN32 40x3,5 DN40 50x4,0 DN50 63x4,5 20 mm 20 mm 20 mm 30 mm 30 mm > = 42 mm > = 54 mm Péla cirkulációs hálózathoz csatlakozó használati melegvíz vezetékek szigetelésére Hõszigetelés a német Energiatakarékossági renelet (EnEV) 5. Függelék 1. táblázat, 1-4 sorok szerint. Minen HMV vezeték cirkulációval illetve anélkül Minen HMV vezeték kísérõfûtéssel 16 x 2,25 VS 26 x 18 SH 24 x x 2,5 VS 26 x 22 SH 24 x x,3,0 VS 38 x 28 SH 24 x x 3,0 VS 38 x 35 SH 36 x x 3,5 VS 38 x 42 SH 36 x x 4,0 SH 46 x x 4,5 VS / G = Missel SH / T = Armacell Csõhálózat kialakítása veszélyes üzemi környezetben A Mepla csõvezetékeket egy külsõ PE véõréteg óvja a káros behatásoktól. Abban az esetben, ha a csõhálózat kialakítása veszélyes üzemi környezetben történik, ahol agresszív gázok (pl. mezõgazasági üzemben ammóniagázok) vannak jelen, vagy folyamatosan magas nevességtartalommal terhelt a légkör, a DIN 1988/7 szerint kötelezõ a csõkötéseket, csõcsatlakozásokat korrózióvéõ szalaggal, zsugorcsövekkel, vagy véõmanzsettákkal (cikkszám: / ) ellátni

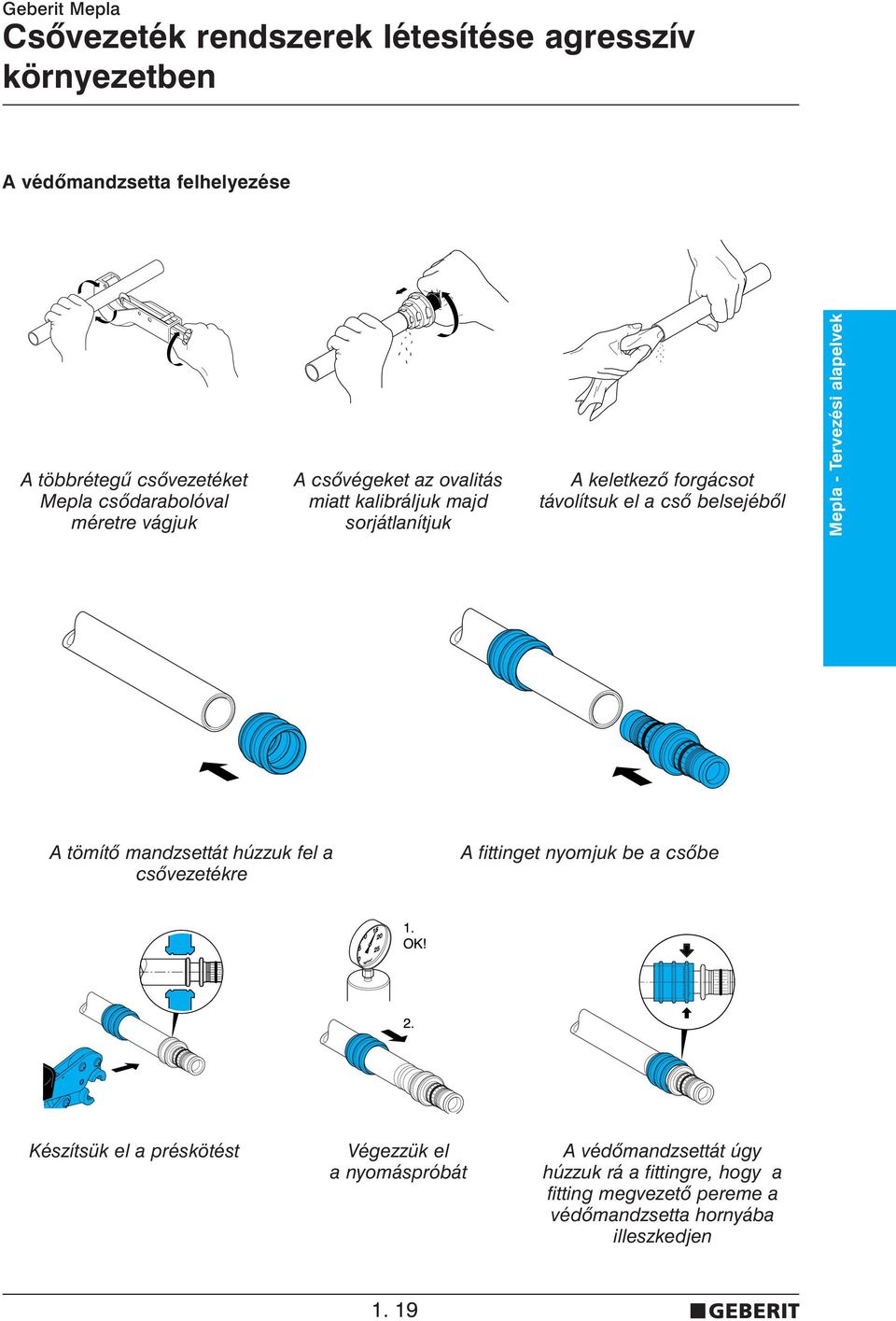

16 Csõvezeték renszerek létesítése agresszív környezetben A véõmanzsetta felhelyezése A többrétegû csõvezetéket Mepla csõarabolóval méretre vágjuk A csõvégeket az ovalitás miatt kalibráljuk maj sorjátlanítjuk A keletkezõ forgácsot távolítsuk el a csõ belsejébõl Mepla - Tervezési alapelvek A tömítõ manzsettát húzzuk fel a csõvezetékre A fittinget nyomjuk be a csõbe Készítsük el a préskötést Végezzük el a nyomáspróbát A véõmanzsettát úgy húzzuk rá a fittingre, hogy a fitting megvezetõ pereme a véõmanzsetta hornyába illeszkejen 1. 19

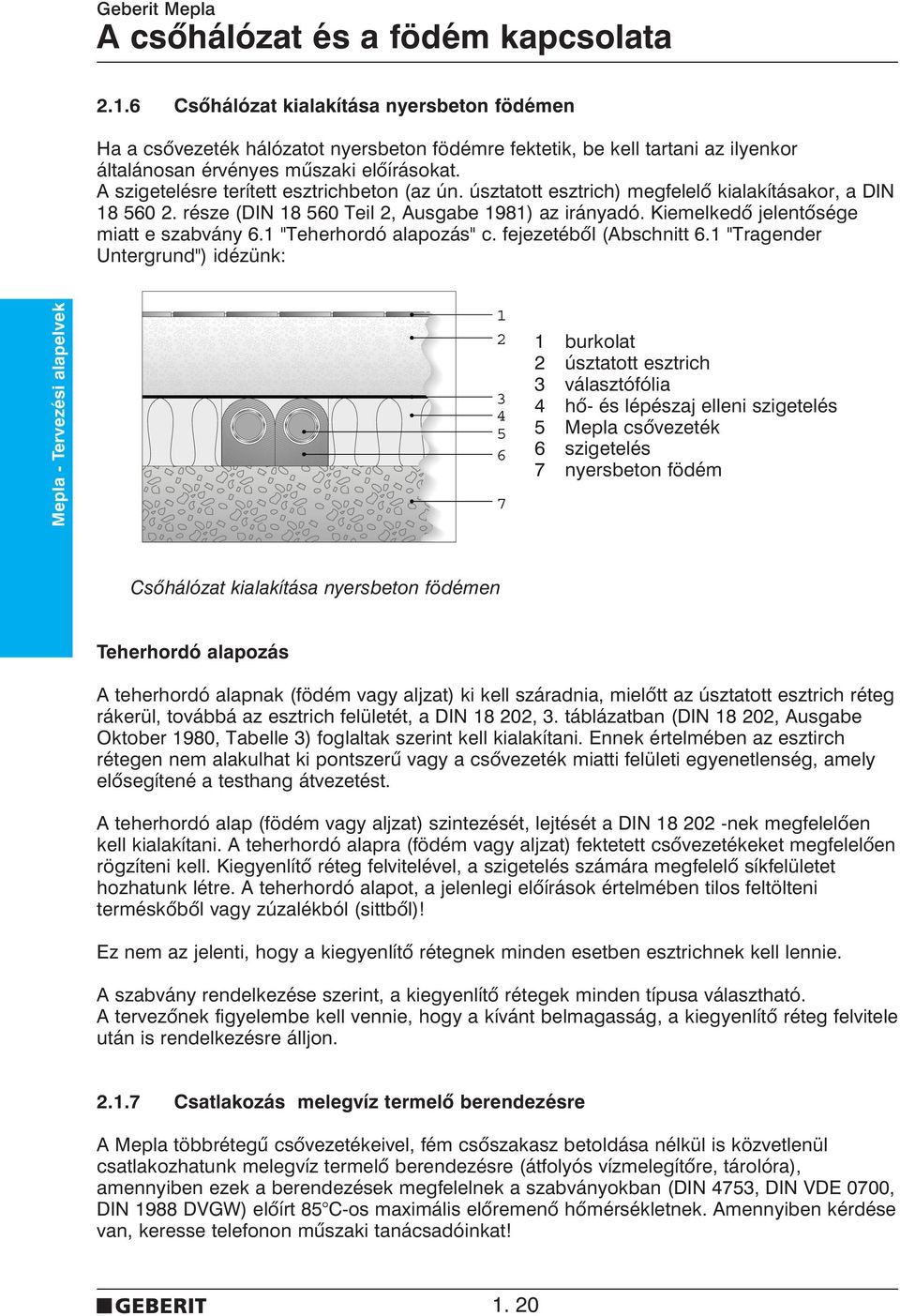

17 A csõhálózat és a föém kapcsolata Csõhálózat kialakítása nyersbeton föémen Ha a csõvezeték hálózatot nyersbeton föémre fektetik, be kell tartani az ilyenkor általánosan érvényes mûszaki elõírásokat. A szigetelésre terített esztrichbeton (az ún. úsztatott esztrich) megfelelõ kialakításakor, a DIN része (DIN Teil 2, Ausgabe 1981) az irányaó. Kiemelkeõ jelentõsége miatt e szabvány 6.1 "Teherhoró alapozás" c. fejezetébõl (Abschnitt 6.1 "Tragener Untergrun") iézünk: Mepla - Tervezési alapelvek burkolat 2 úsztatott esztrich 3 választófólia 4 hõ- és lépészaj elleni szigetelés 5 Mepla csõvezeték 6 szigetelés 7 nyersbeton föém Csõhálózat kialakítása nyersbeton föémen Teherhoró alapozás A teherhoró alapnak (föém vagy aljzat) ki kell szárania, mielõtt az úsztatott esztrich réteg rákerül, továbbá az esztrich felületét, a DIN , 3. táblázatban (DIN , Ausgabe Oktober 1980, Tabelle 3) foglaltak szerint kell kialakítani. Ennek értelmében az esztirch rétegen nem alakulhat ki pontszerû vagy a csõvezeték miatti felületi egyenetlenség, amely elõsegítené a testhang átvezetést. A teherhoró alap (föém vagy aljzat) szintezését, lejtését a DIN nek megfelelõen kell kialakítani. A teherhoró alapra (föém vagy aljzat) fektetett csõvezetékeket megfelelõen rögzíteni kell. Kiegyenlítõ réteg felvitelével, a szigetelés számára megfelelõ síkfelületet hozhatunk létre. A teherhoró alapot, a jelenlegi elõírások értelmében tilos feltölteni terméskõbõl vagy zúzalékból (sittbõl)! Ez nem az jelenti, hogy a kiegyenlítõ rétegnek minen esetben esztrichnek kell lennie. A szabvány renelkezése szerint, a kiegyenlítõ rétegek minen típusa választható. A tervezõnek figyelembe kell vennie, hogy a kívánt belmagasság, a kiegyenlítõ réteg felvitele után is renelkezésre álljon Csatlakozás melegvíz termelõ berenezésre A Mepla többrétegû csõvezetékeivel, fém csõszakasz betolása nélkül is közvetlenül csatlakozhatunk melegvíz termelõ berenezésre (átfolyós vízmelegítõre, tárolóra), amennyiben ezek a berenezések megfelelnek a szabványokban (DIN 4753, DIN VDE 0700, DIN 1988 DVGW) elõírt 85 C-os maximális elõremenõ hõmérsékletnek. Amennyiben kérése van, keresse telefonon mûszaki tanácsaóinkat! 1. 20

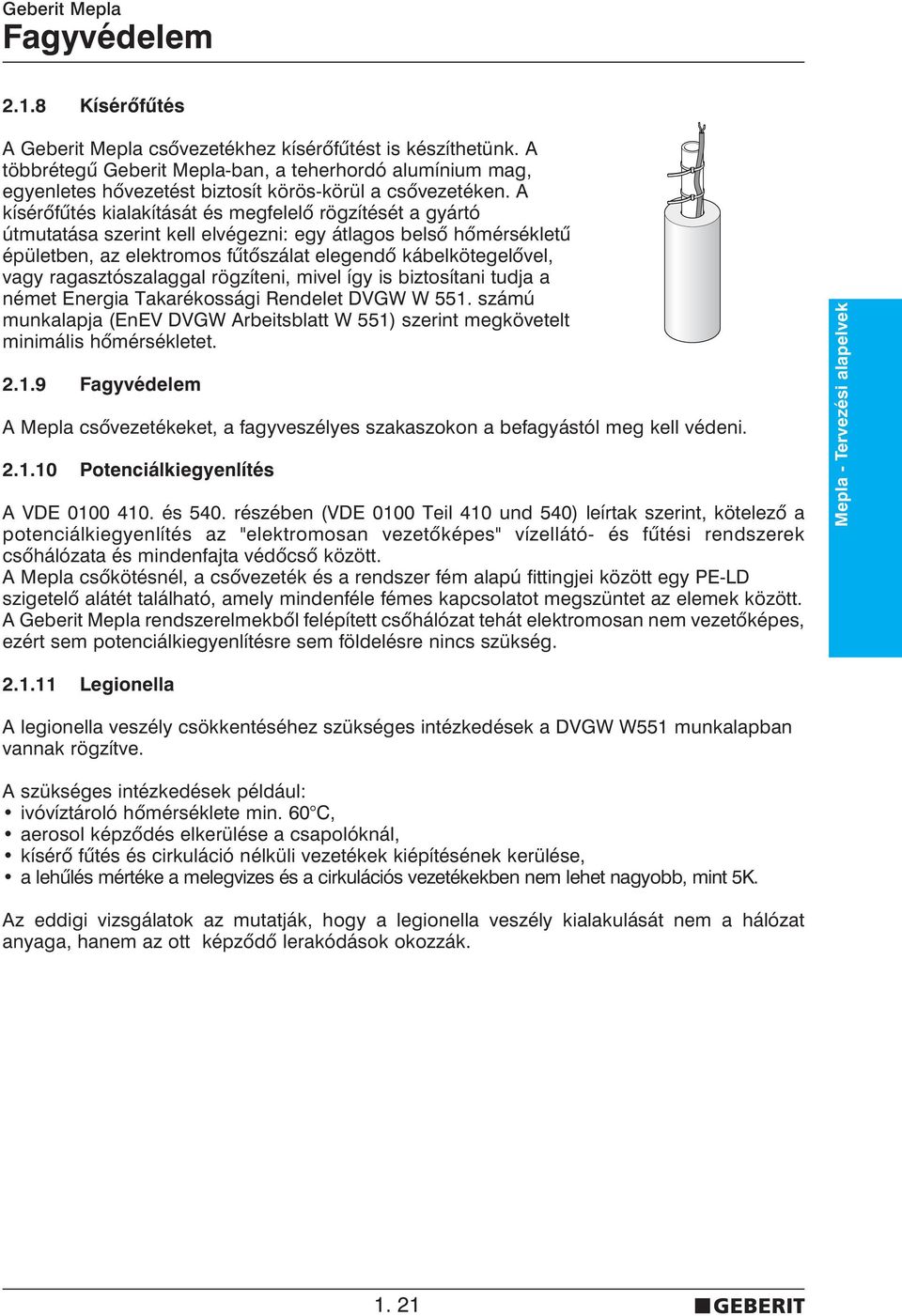

18 Fagyvéelem Kísérõfûtés A Geberit Mepla csõvezetékhez kísérõfûtést is készíthetünk. A többrétegû Geberit Mepla-ban, a teherhoró alumínium mag, egyenletes hõvezetést biztosít körös-körül a csõvezetéken. A kísérõfûtés kialakítását és megfelelõ rögzítését a gyártó útmutatása szerint kell elvégezni: egy átlagos belsõ hõmérsékletû épületben, az elektromos fûtõszálat elegenõ kábelkötegelõvel, vagy ragasztószalaggal rögzíteni, mivel így is biztosítani tuja a német Energia Takarékossági Renelet DVGW W 551. számú munkalapja (EnEV DVGW Arbeitsblatt W 551) szerint megkövetelt minimális hõmérsékletet Fagyvéelem A Mepla csõvezetékeket, a fagyveszélyes szakaszokon a befagyástól meg kell véeni Potenciálkiegyenlítés A VDE és 540. részében (VDE 0100 Teil 410 un 540) leírtak szerint, kötelezõ a potenciálkiegyenlítés az "elektromosan vezetõképes" vízellátó- és fûtési renszerek csõhálózata és minenfajta véõcsõ között. A Mepla csõkötésnél, a csõvezeték és a renszer fém alapú fittingjei között egy PE-D szigetelõ alátét található, amely minenféle fémes kapcsolatot megszüntet az elemek között. A Geberit Mepla renszerelmekbõl felépített csõhálózat tehát elektromosan nem vezetõképes, ezért sem potenciálkiegyenlítésre sem fölelésre nincs szükség. Mepla - Tervezési alapelvek egionella A legionella veszély csökkentéséhez szükséges intézkeések a DVGW W551 munkalapban vannak rögzítve. A szükséges intézkeések pélául: ivóvíztároló hõmérséklete min. 60 C, aerosol képzõés elkerülése a csapolóknál, kísérõ fûtés és cirkuláció nélküli vezetékek kiépítésének kerülése, a lehûlés mértéke a melegvizes és a cirkulációs vezetékekben nem lehet nagyobb, mint 5K. Az eigi vizsgálatok az mutatják, hogy a legionella veszély kialakulását nem a hálózat anyaga, hanem az ott képzõõ lerakóások okozzák

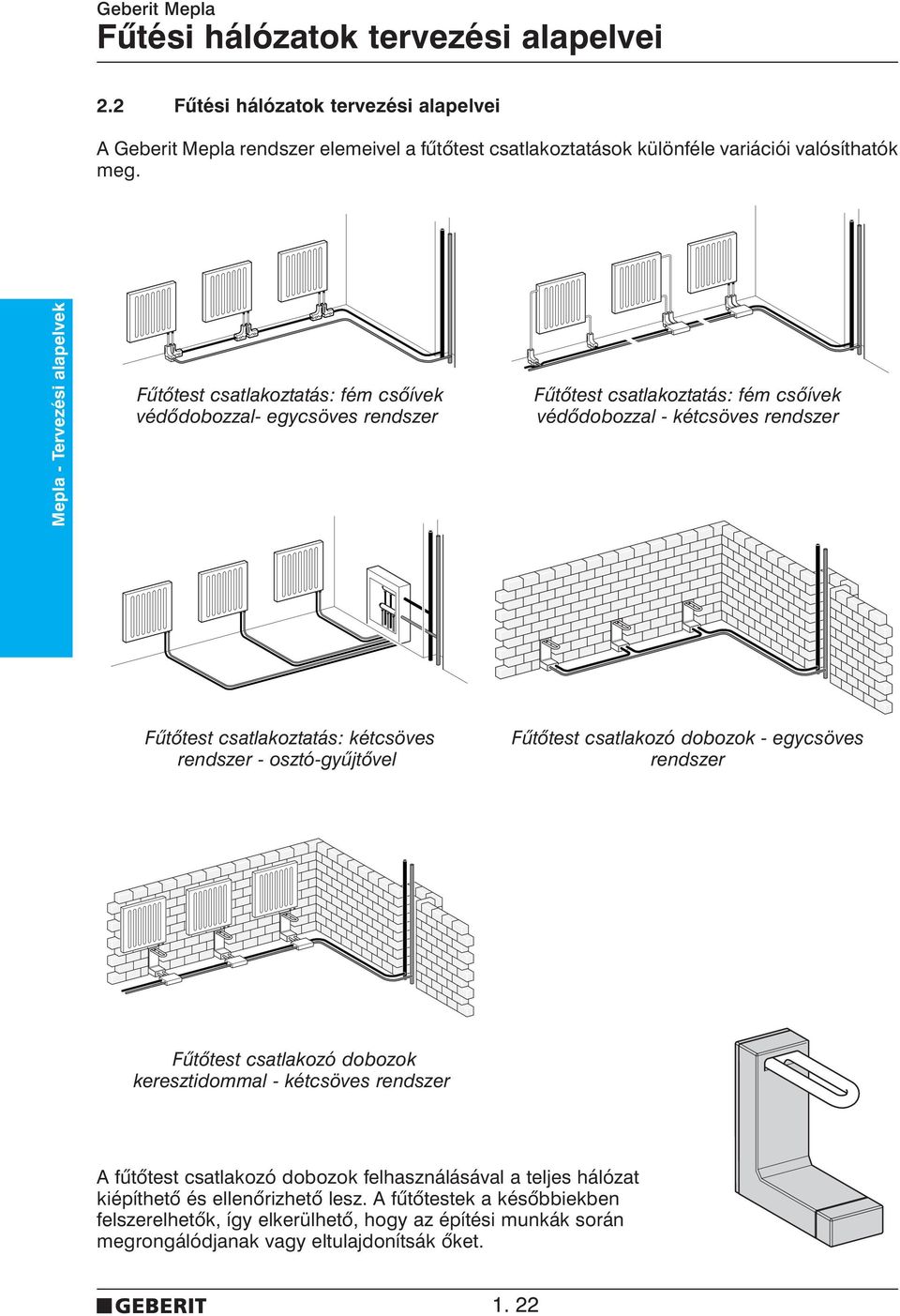

19 Fûtési hálózatok tervezési alapelvei 2.2 Fûtési hálózatok tervezési alapelvei A Geberit Mepla renszer elemeivel a fûtõtest csatlakoztatások különféle variációi valósíthatók meg. Mepla - Tervezési alapelvek Fûtõtest csatlakoztatás: fém csõívek véõobozzal- egycsöves renszer Fûtõtest csatlakoztatás: fém csõívek véõobozzal - kétcsöves renszer Fûtõtest csatlakoztatás: kétcsöves renszer - osztó-gyûjtõvel Fûtõtest csatlakozó obozok - egycsöves renszer Fûtõtest csatlakozó obozok keresztiommal - kétcsöves renszer A fûtõtest csatlakozó obozok felhasználásával a teljes hálózat kiépíthetõ és ellenõrizhetõ lesz. A fûtõtestek a késõbbiekben felszerelhetõk, így elkerülhetõ, hogy az építési munkák során megrongálójanak vagy eltulajonítsák õket

20 Fûtési hálózatok tervezési alapelvei ábazati szerelés Mepla - Tervezési alapelvek Közvetlen csavarkötés - Danfoss típus Közvetlen csavarkötés - Eurokonus típus Az alábbi területeken a "Vízvezeték hálózatok tervezési alapelvei" címû fejezetben megaott aatok érvényesek: tûzvéelem, csõvezetékek szigetelése, csõvezetékek fektetés veszélyes üzemi környezetben, csõvezetékek fektetése beton föémre, teherhoró alapozás, fagyvéelem, potenciál kiegyenlítés

21 Vízhálózatok méretezése 2.3 Vízhálózatok méretezése Geberit Mepla többrétegû csõvezetékeinek méretezése és tervezése a DIN rész "Ivóvízhálózatokra vonatkozó mûszaki elõírások (TRW), Csõátmérõ meghatározása" (DIN 1988 Teil 3 "Technische Regeln für Trinkwasserleitungen (TRW), Ermittlung er Rohrurchmesser") alapján történik. A számításhoz szükséges iagrammok és táblázatok a következõ olalakon találhatók. Mepla - Tervezési alapelvek Jelleggörbék a névleges csõátmérõ (DN) meghatározásához a maximális térfogatáram (. V s ) és a renelkezésre álló csõsúrlóási nyomásveszteség (R) függvényében. Alkalmazható Geberit Mepla többrétegû csövek esetében, 10 C vízhõmérséklet esetén

22 Vízhálózatok méretezése ΣV R l/s V R l/s V R l/s Mepla - Tervezési alapelvek ΣV R l/s Jelleggörbék a maximális térfogatáram meghatározásához az össztérfogatáram (Σ. V s ) alapján. Alkalmazható lakó-, iroa- és középületekben (Σ. V s ) <_ 20 l/s össztérfogatáram értékig. Geberit Mepla fittingek alaki ellenállás tényezõje Alaki ellenállás Rajzjel, egyszerûsített ábrázolás DN 12 16x2,25 DN 15 20x2,5 Veszteségtényezõ DN 20 26x3 DN 25 32x3 DN 32 40x3,5 DN 40 50x4 DN 50 63x4,5 T-iom áramlásszétválasztás 4,50 3,25 1,70 1,20 0,85 0,70 0,65 T-iom, átmenõ T-iom, ellentétes áramlási irány a szétválasztásnál 3,10 1,40 0,85 0,55 0,40 0,35 0,30 4,20 2,00 1,50 1,10 0,90 0,75 0,70 Irányváltoztatás könyökiommal 3,45 2,10 1,40 1,00 0,80 0,55 0,50 Átmenet/szûkítõ 2,00 1,00 0,35 0,25 0,20 0,15 0,10 Szerelvény csatlakozás 2,85 2,20 1,

23 Vízhálózatok méretezése Minimális kifolyási nyomás (p min F ) és szokványos csapoló berenezések méretezési térfogatáram (Σ. V R ) irányértékei Mepla - Tervezési alapelvek Csapoló típusa Konyhai szerelvények Minimális kifolyási nyomás P minf bar hieg. V R l/s Kevert vízelvétel meleg. V R l/s Hiegvagy melegvíz elvétel Mosogató - keverõ csaptelep DN 15 1,00 0,07 0,07 Háztartási mosógép DN 15 1,00 0,25 Háztartási mosogatógép DN 15 1,00 0,15 Csaptelep perlátorral DN 10 1,00 0,15. V R l/s Fürõszobai szerelvények Fürõká - keverõ csaptelep DN 15 1,00 0,15 0,15 uhany - keverõ csaptelep (termoszatikusan is szabályozott) DN 15 1,00 0,15 0,15 uhanyrózsa (mosogatóhoz) DN 15 1,00 0,10 0,10 0,20 Mosó - keverõ zuhany DN 15 1,00 0,07 0,07 Ülõká - keverõ csaptelep DN 15 1,00 0,07 0,07 WC - szerelvények Öblítõtartály (DIN szerinti) DN 15 0,50 0,13 Nyomóöblítõ (DIN szerinti) DN 15 1,20 0,70 Nyomóöblítõ (DIN szerinti) DN 20 1,20 1,00 Nyomóöblítõ (DIN szerinti) DN 25 0,40 1,00 Vizele öblítõ DN 15 1,00 0,30 Egyei - melegvíztermelõ Elektromos bojler DN 15 1,00 0,10 Egyei szerelvények Csaptelep perlátor nélkül DN 15 0,50 0,30 Csaptelep perlátor nélkül DN 20 0,50 0,50 Csaptelep perlátor nélkül DN 25 0,50 1,00 Keverõ csaptelep DN 20 1,00 0,30 0,

24 Vízhálózatok méretezése Csapoló típusa Minimális kifolyási nyomás P minf hieg. V R Kevert vízelvétel meleg. V R Hiegvagy melegvíz elvétel. V R bar l/s l/s l/s Geberit szerelvények Vizele Elektromos mûkötetés DN 15 1,00 0,22 Pneumatikus mûkötetés DN 15 1,00 0,22 Balena zuhany CW Balena 4000 DN 15 0,50 0,018 Balena 5000 Balena 6000 DN 15 2,00 0,040 Balena 8000 DN 15 1,00 0,018 Mosó csaptelep Elektromos mûkötetés DN 15 1,00 0,07 0,07 Pneumatikus mûkötetés DN 15 1,00 0,07 0,07 Fürõká Mepla - Tervezési alapelvek Vízbevezetõ, lefolyó és túlfolyó készlet DN 15 1,00 0,10 0,10 0,20 Felsorolásban nem szereplõ szerelvények esetén a gyártó által közölt aatot vegye figyelembe! Geberit Mepla csõméretek összehasonlítása A Geberit Mepla csõméretek tekintetében hozzávetõlegesen a következõk szerint renelhetõk össze a réz- illetve horganyzott acél csõanyagokkal: Csõméretek összehasonlítása Mepla Réz Horganyzott acél DN x 2,25 15 x 1 DN x 2,5 18 x 1 R1/2 (21,3 x 2,65) DN x 3 22 x 1 R3/4 (26,9 x 2,65) DN x 3 28 x 1,5 R1 (33,7 x 3,25) DN x 3,5 35 x 1,5 R1 1/4 (42,4 x 3,25) DN x 4 42 x 1,5 R1 1/2 (48,3 x 3,25) DN x 4,5 54 x 2 R2 (60,3 x 3,65) DN x 4,7 76 x 2 R2 1/2 (76,1 x 3,65) A csõméretek meghatározása (a teljes hálózatra vonatkozóan) a hiraulikai méretezésnek csak egy része

25 Fûtési csõvezetékek méretezése 2.4 Fûtési vezetékek csõméretei - bemutató táblázatok Geberit Mepla csövek méreteinek hozzávetõleges meghatározása Pélák Méret Maximális hõteljesítmény W Mepla - Tervezési alapelvek Fûtõtest bekötõvezeték Áramlási sebesség v=0,3 Fûtési osztó/gyûjtõ vezetékek Áramlási sebesség v=0,5 Fûtési felszálló és pincei alapvezetékek Áramlási sebesség v=0,8 t=10k t=15k 16x2, x2, x2, x2,516x2, x2, x2, x x x3, x x4, Ajánlások Fûtõtest bekötõvezeték: <_ 0,3 Fûtési osztó/gyûjtõ vezetékek: <_ 0,5 Fûtési felszálló és pincei alapvezetékek: <_ 0,8 Fûtés - bemutató táblázat: elõremenõ/visszatérõ: 70/55 C - hõfoklépcsõ T = 15K. Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm ,5 0,03 3 0, ,2 0,05 5 0, ,9 0,06 9 0, ,7 0, , ,4 0, , ,1 0, , ,9 0, , ,6 0, ,08 10 (a táblázat folytatóik) 1. 28

26 Fûtési csõvezetékek méretezése (a táblázat folytatása). Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm ,3 0, , , ,1 0, ,1 14 0, ,8 0, , , ,5 0,2 65 0, , ,3 0, , , , , , ,7 0, , ,08 7 Mepla - Tervezési alapelvek ,4 0, , , ,2 0, , , ,9 0, , , ,6 0, , , ,3 0, , , , , , , , ,6 0, , , , ,3 0, , ,2 33 0, , , , , ,6 0, , , , , ,3 0, , , , , ,9 0, ,3 67 0, , ,6 0, , , , ,3 0, , , , ,9 0, , , , ,6 0, , , , ,2 0, , , , ,9 0, , , ,17 13 (a táblázat folytatóik) 1. 29

27 Fûtési csõvezetékek méretezése (a táblázat folytatása). Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm ,6 0, , , ,11 4 Mepla - Tervezési alapelvek ,2 0, ,3 47 0, , ,9 0, , ,2 16 0, ,6 0, , ,2 18 0, ,2 0, , , , ,9 0, , , , ,5 0, , , , ,2 0, , , , ,9 0, ,4 80 0, , ,5 0, , , ,16 9 0, ,2 0, , , ,17 9 0, ,8 0, , , , , ,5 0, , , , , ,2 0, , ,3 34 0, , ,8 0, , , , ,5 0, , ,2 12 0, ,2 0, , ,2 13 0, ,8 0, , , , ,5 0, , , , ,1 0, , , , ,8 0, , , , ,5 0, , , , ,1 0, , , , ,8 0, , , , ,4 0, ,4 58 0, , (a táblázat folytatóik)

28 Fûtési csõvezetékek méretezése (a táblázat folytatása). Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm , , , , , , , , , , , , , , , , , , , , , ,2 0, , , ,15 6 0, , , ,16 6 0, , , , , , , ,16 6 0, , , ,17 7 0, , , ,17 7 0, , , ,17 7 0, , , ,18 7 0, , , ,18 8 0, , , ,18 8 0, , , ,19 8 0, , ,19 9 0, , ,19 9 0, , ,20 9 0, , ,20 9 0, , , , , , , , , , , , , , , , , , , , , , , , , , , ,35 25 Mepla - Tervezési alapelvek (a táblázat folytatóik)

29 Fûtési csõvezetékek méretezése (a táblázat folytatása). Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm Mepla - Tervezési alapelvek ,5 0, , ,8 0, , ,1 0, , ,4 0, , ,7 0, , , , ,3 0, , ,6 0, , ,9 0, ,2 0, ,5 0, ,8 0, ,1 0, ,5 0, ,8 0, ,1 0, ,4 0, ,7 0, , ,3 0, ,9 0, ,5 0, ,1 0,

30 Fûtési csõvezetékek méretezése Fûtés - bemutató táblázat: elõremenõ/visszatérõ: 55/45 C - hõfoklépcsõ T = 10K. Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm ,2 0,05 6 0, ,8 0, , ,4 0, , , , ,6 0, , ,2 0, , ,8 0, ,11 17 Mepla - Tervezési alapelvek ,4 0, , , , , ,6 0, , , ,2 0, , , ,8 0, , , ,4 0, , , , ,2 50 0, ,6 0, , , ,2 0, , , ,8 0, , , ,4 0, , , , , , , , , , , , , , ,9 0, , , , ,9 0, , , , ,9 0, , , , ,9 0, , ,18 15 (a táblázat folytatóik) 1. 33

31 Fûtési csõvezetékek méretezése (a táblázat folytatása). Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm Mepla - Tervezési alapelvek ,9 0, , , ,9 0, , , ,9 0, , , ,9 0, , , ,9 0, ,4 83 0, ,9 0, , , , ,8 0, , , , ,8 0, , , , ,8 0, , , ,8 0, , , ,8 0, , , ,8 0, , , ,8 0, , , ,8 0, , , ,8 0, , , , ,8 0, ,4 62 0, , ,8 0, , , , ,8 0, , , , ,8 0, , , , ,7 0, , , , ,7 0, , , , ,7 0, , ,3 27 0, ,7 0, ,5 91 0, , ,7 0, , , ,7 0, , ,2 9 (a táblázat folytatóik) 1. 34

32 Fûtési csõvezetékek méretezése (a táblázat folytatása). Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm ,7 0, , , ,7 0, , , ,7 0, , , ,7 0, , , ,7 0, , , ,7 0, , , ,7 0, , ,23 13 Mepla - Tervezési alapelvek ,6 0, ,4 44 0, ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, , , ,6 0, ,5 67 0, ,5 0, , ,5 0, , ,5 0, , ,5 0,6 94 0, ,4 0, , (a táblázat folytatóik)

33 Fûtési csõvezetékek méretezése (a táblázat folytatása). Q in W m in kg/h = 16 mm = 20 mm = 26 mm = 32 mm = 40 mm = 50 mm = 63 mm Mepla - Tervezési alapelvek ,4 0, , ,3 0, , ,3 0, , ,3 0, , ,2 0, ,2 0, ,1 0, ,1 0, ,1 0, , , , ,9 0, ,9 0, ,8 0, ,8 0,

34 Anyagigény meghatározása - vízellátás 2.5 Anyagigény meghatározása - vízellátás Pótlékszámítás A pótlékszámítás ugyan egyszerûbbé teszi a számítási eljárást, mivel azonban ez általányosított, ezért bizonyos, e még elfogaható mértékû pontatlanság jellemzi. Szerelési normaiõk A lentebb megaott szerelési normaiõk tájékoztató jellegûek, melyek a Geberit tapasztalati értékein alapulnak. A percben megaott értékek, egy fõ teljesítményére vonatkoznak. A Geberit Mepla renszerek helyszíni szereléséhez szükséges tényleges iõtartamok különbözõ megmunkálási fázisokra vonatkoznak, úgymint: anyagok, szerszámok és segéeszközök a munkaterületen renelkezésre állnak tervek áttanulmányozása nyomvonal kimérése csõvezetékhosszak lemérése, elõrajzolása, arabolása, sorjátlanítása és tisztítása csõvezetékek szerelése préselése. Mepla - Tervezési alapelvek A járulékos szolgáltatások a csõvezeték hálózat nagyságától, az aott építési mótól és nagyságrenjétõl, valamint az évszaktól és az építkezés helyszínének távolságától függenek. A járulékos szolgáltatások a következõ normaiõkben nincsenek figyelembe véve, ezeket a további szerelési munkákkal összefüggõen, a kiírásban külön tételként kell megani. Ezek lehetnek pélául: szerelési helyszín elõkészítése és takarítása napiíjas munkák szigetelési munkák nyomáspróba Folyóméterre vonatkoztatott szerelési normaiõk Szerelési normaiõk percben (egységpercben) Csõméret 16 x 2,25 20 x 2,5 26 x 3,0 32 x 3,0 40 x 3,5 50 x 4,0 63 x 4,5 Mepla MeplaFlex véõcsõvel 8 9 Elõszigetelt MeplaFlex 8 9 MeplaFlex véõcsõ nélkül

35 Anyagigény meghatározása - vízellátás Százalékarányos pótlék számítása lakóépületek kivitelezésekor Ez a pótlék tartalmazza a Mepla renszerek fittingeinek és csatlakozó iomainak anyag-, valamint bérhányaát. Pótlék Egy- illetve többlakásos csalái ház 55-80% Mepla - Tervezési alapelvek A pótlék a teljes csõhálózat költségeihez (bér-/ anyagköltségek) aóik hozzá. A menetes csatlakozó - és átmeneti iomokat, amelyek tételesen felsorolhatóak, külön kell feltüntetni, és a pótlék számításakor nem veenõk figyelembe. A pótlék mértéke függ a nyomvonaltól, az ívek számától, az aott építkezés mójától és nagyságrenjétõl, a szerelési körülményektõl és csak ajánlásként vehetõ figyelembe. Éremes az objektumfüggõ pótlékot a szerelés kivitelezése után megállapítani, a további kalkulációk pontossága érekében. Péla 55 % százalékos pótlékra 55% százalékos pótlék aóik pélául: hosszú csõszakaszok kevesebb fitting alkalmazása íves irányváltoztatások külön feltüntetett szerelvénycsatlakozók pl.: egy vizesblokk esetén. Péla 80 % százalékos pótlékra 80% százalékos pótlék aóik pélául: rövi csõszakaszok több fitting alkalmazása íves irányváltoztatások külön feltüntetett szerelvénycsatlakozók pl.: többlakásos csalái ház esetén

36 Anyagigény meghatározása - vízellátás Differenciált kiírás Folyóméterre és fittingekre vonatkoztatott szerelési normaiõk (egységpercekben) Csõméret 16 x 2,25 20 x 2,5 26 x 3 32 x 3 40 x 3,5 50 x 4 63 x 4,5 min min min min min min min Mepla csõ 11,0 12,0 13,0 15,0 17,0 19,0 22,0 MeplaFlex véõcsõvel 8,0 9,0 MeplaFlex véõcsõ nélkül 7,0 8,0 Szerelvénycsatlakozók 4,0 4,0 4,0 Könyök/ív 1,5 1,5 2,0 2,5 3,0 3,5 4,0 T-iom 2,0 2,0 2,5 3,0 3,5 4,0 4,5 Átmenetek/szûkítõk 1,5 1,5 2,0 2,5 3,0 3,5 4,0 Mepla - Tervezési alapelvek Menetes Csatlakozóiomok 1,5 2,0 2,0 2,0 2,5 3,0 3,5 Szerelõlemezek 8,0 Számítási péla A ifferenciált szerelési normaiõ meghatározásának alapja minenkor a fitting legnagyobb mérete. Péla: A 25x32x25 T-iom esetében a szerelési normaiõt a 32-es méret alapján kell meghatározni

37 Anyagigény meghatározása - fûtés 2.6 Anyagigény meghatározása - fûtés Pótlékszámítás A pótlékszámítás ugyan egyszerûbbé teszi a számítási eljárást, mivel azonban ez általányosított, ezért bizonyos, e még elfogaható mértékû pontatlanság jellemzi. Szerelési normaiõk Mepla - Tervezési alapelvek A lentebb megaott szerelési normaiõk tájékoztató jellegûek, melyek a Geberit tapasztalati értékein alapulnak. A percben megaott értékek, egy fõ teljesítményére vonatkoznak. A Geberit Mepla renszerek helyszíni szereléséhez szükséges tényleges iõtartamok különbözõ megmunkálási fázisokra vonatkoznak, úgymint: anyagok, szerszámok és segéeszközök elõkészítése tervek áttanulmányozása nyomvonal kimérése csõvezetékhosszak lemérése, elõrajzolása, arabolása, sorjátlanítása és tisztítása csõvezetékek szerelése préselése. A járulékos szolgáltatások a csõvezeték hálózat nagyságától, az aott építési mótól és nagyságrenjétõl, valamint az évszaktól és az építkezés helyszínének távolságától függenek. A járulékos szolgáltatások a következõ normaiõkben nincsenek figyelembe véve, ezeket a további szerelési munkákkal összefüggõen, a kiírásban külön tételként kell megani. Ezek lehetnek pélául: szerelési helyszín elõkészítése és takarítása napiíjas munkák szigetelési munkák nyomáspróba Folyóméterre vonatkoztatott szerelési normaiõk percben (egységpercben) Pincei elosztóvezetékek / felszállók Csõméret 16 x 2,25 20 x 2,5 26 x 3 32 x 3 40 x 3,5 50 x 4 63 x 4,5 Mepla MeplaFlex véõcsõvel MeplaFlex véõcsõ nélkül

38 Vízellátási / fûtési renszerelemek kiírása Folyóméterre vonatkoztatott emeletenkénti fûtõtest bekötések szerelési normaieje Szerelési normaiõk percben (egységpercben) Csõméret 16 x 2,25 20 x 2,5 Mepla 3,5 4,0 MeplaFlex véõcsõvel 4,0 4,5 Elõszigetelt MeplaFlex 4,0 4,5 Százalékarányos pótlék számítása lakóépületek kivitelezésekor Ez a pótlék tartalmazza a Mepla renszerek fittingeinek és csatlakozó iomainak anyag-, valamint bérhányaát. Százalékarányos pótlék számítása lakóépületek kivitelezésekor Egy- és többlakásos csalái ház Mepla - Tervezési alapelvek Pincei elosztóvezetékek, felszállók 55-80% Fûtõtestek emeleti csatlakoztatása osztó/gyûjtõs renszer 20-30% Fûtõtestek emeleti csatlakoztatása hagyományos, T-iomos renszer (egycsöves fûtés) % A pótlék a teljes csõhálózat költségeihez (bér-/ anyagköltségek) aóik hozzá. A csatlakozó - és átmeneti iomokat, amelyek tételesen felsorolhatóak, külön kell feltüntetni, és a pótlék számításakor nem veenõk figyelembe. A pótlék mértéke függ a nyomvonaltól, az ívek számától, az aott építkezés mójától és nagyságrenjétõl, a szerelési körülményektõl és csak ajánlásként vehetõ figyelembe. Éremes az objektumfüggõ pótlékot a szerelés kivitelezése után megállapítani, a további kalkulációk pontossága érekében. 2.7 Vízellátási / fûtési renszerelemek kiírása A Geberit Mepla renszerelemek az alábbi móon írhatóak ki: egyszerûsített kiírás százalékarányos pótlékkal ifferenciált kiírás költségvetés-készítõ program segítségével Egyszerûsített kiírás Általában elvégezhetõ a Geberit Mepla renszerek egyszerûsített kiírása, amely során az anyagok lehetõség szerinti pontos nyilvántartásba vételére kell törekeni. A kiírás az egyes csõméretek listázásával történik. Minen fittinget és csatlakozóiomot (könyök - T-iom - és rögzítõ elemek), melyeket egyesével csak iõigényesen lehetne kilistázni, külön tételként kell feltüntetni és százalékarányosan hozzáani a csõvezeték mennyiségéhez. A menetes csatlakozó- és átmeneti iomokat, melyek nagyobb iõráforítás nélkül is kilistázhatóak, külön kell felsorolni, és pusztán az anyagárakat figyelembe véve (a felolgozási iõ költségei nélkül) az elõzõ összeghez ani.

39 Vízellátási / fûtési renszerelemek kiírása Tétel fm/arab Hálózat jellemzõk Hieg - és melegvízvezetékek Egységár Teljes ár Mepla - Tervezési alapelvek Többrétegû csõvezetékbõl és Vörösrézöntvény- illetve PVDF fittingekbõl álló elosztó hálózat Közegszállító csõvezeték térhálósított polietilénbõl, PE-Xb Tompán hegesztett alumínium horozócsõ, külsõ véõréteg polietilénbõl, PE-HD Csõkötés: erõzáró csõkötés, közvetlenül a fittingre préselt csövekkel (nincs kiegészítõ elem, pl.: hüvely) Csõfektetés: Az elõkészítést és a csõfektetést DIN 1988 szerint, a gyártó specifikus elõírások, továbbá a vonatkozó normák betartásával kell végrehajtani. Engeély: DVGW-vizsgálati jel Többrétegû csõvezeték 16x2,25 (DN12) Többrétegû csõvezeték az elõzõekben leírtak szerint Gyártó: Geberit Típus: Mepla tekercsben Cikkszám: Anyag: Munkabér:... Többrétegû csõvezeték 20x2,5 (DN15) Többrétegû csõvezeték az elõzõekben leírtak szerint Gyártó: Geberit Típus: Mepla tekercsben Cikkszám: Anyag: Munkabér:... Többrétegû csõvezeték 26x3,0 (DN20) Többrétegû csõvezeték az elõzõekben leírtak szerint Gyártó: Geberit Típus: Mepla szálakban Cikkszám: Anyag:..... Munkabér:.. Többrétegû csõvezeték 32x3,0 (DN25) Többrétegû csõvezeték az elõzõekben leírtak szerint Gyártó: Geberit Típus: Mepla szálakban Cikkszám: Anyag: Munkabér:

40 Vízellátási / fûtési renszerelemek kiírása Tétel fm/arab Hálózat jellemzõk Többrétegû csõvezeték 40x3,5 (DN32) Többrétegû csõvezeték az elõzõekben leírtak szerint Egységár Teljes ár Gyártó: Geberit Típus: Mepla szálakban Cikkszám: Anyag: Munkabér: Többrétegû csõvezeték 50x4,0 (DN40) Többrétegû csõvezeték az elõzõekben leírtak szerint Gyártó: Geberit Típus: Mepla szálakban Cikkszám: Mepla - Tervezési alapelvek Anyag: Munkabér:.... Többrétegû csõvezeték 63x4,5 (DN50) Többrétegû csõvezeték az elõzõekben leírtak szerint Gyártó: Geberit Típus: Mepla szálakban Cikkszám: Anyag: Munkabér:.... Fittingek és csatlakozóiomok pótléka...tételtõl..-ig bezárólag a teljes összeg alapján.% Geberit szerelvénycsatlakozók / menetes csatlakozóiomok átmenetek Anyag:

41 Vízellátási / fûtési renszerelemek kiírása Geberit Mepla renszerekre vonatkozó elõírások Vízvezeték hálózatokra vonatkozó elõírások A renszer többrétegû csövekbõl és vörösrézöntvény (RG DIN T.6) - illetve PVDFfittingekbõl áll. A haszoncsõ térhálósított polietilén (PE-Xb), a teherhoró csõ tompán hegesztett alumínium, külsõ polietilén PE-HD véõréteggel. Mepla - Tervezési alapelvek Csõkötések: a csõ közvetlenül a fittingre való préselésével (egyéb elem, pl.: hüvely felhasználása nélkül) erõzáró kötés alakul ki. Csõvezeték fektetés: a csõvezetékek elõkészítését és fektetését DIN 1988, a gyártó specifikus elõírások és a vonatkozó irányelvek betartásával kell elvégezni. Engeély: DVGW - vizsgálati jelek A csõvezeték hálózat renelkezik - a csövekre és a fittingekre vonatkozó - DVGW tanúsítványokkal, alkalmas vízellátási és fûtési renszerek kiépítésére. A gyártó által elõírt - ivóvízhálózatokra vonatkozó - kiépítési szabályokat is figyelembe kell venni. Fûtési hálózatokra vonatkozó elõírások A fûtési hálózat többrétegû csõvezetékekbõl (térhálósított PE-Xb belsõ csõ, középsõ rétegként hosszában tompán hegesztett alumínium csõ és PE-HD külsõ véõréteg), korrózióálló vörösrézöntvény (RG DIN T.6) és sárgaréz fittingekbõl, sárgaréz fûtõtest csatlakozókból, továbbá nikkelezett és PVDF fittingekbõl épül fel. A többrétegû csõ közvetlenül a fittingre préselhetõ (egyéb elem, pl.: hüvely felhasználása nélkül). Ez a csõvezeték renszer alkalmas fûtési hálózatok kiépítésére. A gyártó által elõírt - fûtési hálózatokra vonatkozó - kiépítési szabályokat is figyelembe kell venni Költségvetés készítõ programok A Geberit Mepla renszer elemei megtalálhatók az egyes költségvetés készítõ programokban. Probléma esetén foruljon a Geberit képviselethez

42 Préslevegõ hálózatok 2.8 Préslevegõs hálózatok méretezése Préslevegõs hálózatok méretezési aatai Áramlási sebesség a renszerben 5-15 között, magasabb áramlási sebesség zajképzõéssel jár és magasabb nyomásveszteséget okoz Munka - illetve ipari-, üzemi nyomás p ü 7 bar Nyomásértékek speciális alk. esetén pl. autóemelõk garázsokban p sp 10 bar Hatásos munkanyomás a csapoló helynél P cs minen esetben tisztázni kell Préslevegõs szerszámok közepes ls olal bekapcsolási iejének irányértékei Kompresszor nyomásesése a fogyasztónál (kezelõegységek, hûtve szárító, csatlakozó tömlõk stb. nélkül) Hálózat nyomásvesztesége: vezetékhálózat, alaki ellenállások, kezelõegységek, tömlõk és hûtve szárító Csõméretek a kompresszor és a préslevegõ tartály között Csõméretek a csapoló helyek (a kör- illetve gyûjtõvezetékektõl) és a fogyasztók között Szivárgási veszteségek és tartalékok figyelembe vétele Szivárgások p H p ö bar között illetve ~ = a hálózati nyomás (pth) 5% -a 1.0 bar normál esetben a kompresszor kilépõ olali csõméretei normál esetben a fogyasztói csatlakozóvezetékek mérete elegenõ mennyiségû tartalékot kell biztosítani Figyelni kell arra, hogy a csõvezetékek, csõkötések, szelepek, karmantyúk, tömlõk stb. valamint a mûköõ berenezések és szerszámok teljesen tömítettek legyenek. Mepla - Tervezési alapelvek Gerincvezeték (G) nyomásvesztesége Elosztóvezeték (E) nyomásvesztesége Ágvezeték (Á) nyomásvesztesége < = 0.04 bar < = 0.03 bar < = 0.03 bar 1. kompresszor 2. szárító G gerincvezeték Hálózatkialakítási séma E elosztóvezeték Á ágvezeték 1. 45
