Az ivóvíz túl drága ahhoz, hogy a WC n húzzuk le!

Átírás

1

2 Az esővíz épületgépészeti hasznosítása A tetőfelületekről levezetett, szűrt és betárolt csapadékvíz kiválóan alkalmazható a házi vízellátásban, minden olyan területen, ahol nem szükséges az élelmiszer minőségű, drága ivóvíz. Így a háztartás ivóvíz szükségletének több mint 50% -a megtakarítható. A szakszerűen betározott esővíz kiválóan alkalmas WC öblítésre, mosásra, takarításra, autómosásra, locsolásra, valamint minden olyan felhasználásra, ahol a drága ivóvíz nem feltétel. Környezetvédelem, gazdaságosság A vízminőségből adódóan a mosógékepekbe vízlágyítóra nincs szükség és lényegesen kevesebb a tisztítószer igény is. A csapadékvíz csatorna hálózat kapacitás gondjai a helyi betárolás eredményeként csökkennek, a szennyvíztisztító telepek pedig tehermentesülnek. Energetikai szempontból is jelentős a megtakarítás, mert itt csak a fogyasztási ponton történik kismértékű energiaközlés, míg a hálózati ivóvíznél a kitermelési, vízkezelési, majd a távoli fogyasztási pontokra történő eljuttatás ennek többszörösét igényli. Tehát az esővíz hasznosítása nem csak a rendszert alkalmazóknál jelent megtakarítást, hanem közösségi, társadalmi érdek is. A folyamatosan emelkedő vízdíjak egyre gazdaságosabbá teszik ezt a technológiát. Az esővíz minősége Vizsgálati eredmények ezrei és megvalósult rendszerek működési tapasztalatainak százezrei támasztják alá, hogy a megfelelően kezelt esővíz minősége kifogástalan a felhasználási területek szempontjából. A hasznosításra kerülő víz kristály tiszta, szagtalan és karbonát mentes lágy víz. A vízdíjak emelkedésének tendenciája Az ivóvíz túl drága ahhoz, hogy a WC n húzzuk le! 01

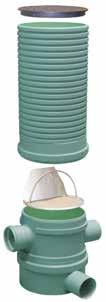

3 Az esővízhasznosító rendszer értéknövelő és környezettudatos beruházás ESŐVÍZ SZŰRŐK HK-SZ300: 200 m 2 tetőfelületig A HK-WFF100, HK-WFF150 és HK-WFF300 típusú adhéziós örvényszűrők és a HK-SZ300 szitaszűrők a tetőfelületről levezetett csapadékvíz mechanikai tisztítására alkalmazhatók. (Speciálisan esővíz-hasznosító rendszerekhez lett kifejlesztve.) Elsősorban talajba építhetők, de géptérben is elhelyezhetők. A vízszintes vezetésű esővíz gyüjtőcsőhöz csatlakoztatva a csapadékvizet a tározóba (ciszternába) vezetés előtt kellő mértékben megszűrik. A rozsdamentes acél szűrőbetét alapkivitelben 0,28 mm résméretű, ami alkalmassá teszi a tisztított vízet nemcsak WC öblítésre, tisztítási célokra és öntözésre, hanem a mosógépekben történő felhasználására is. Durvább szűrésre rendelhető 0,44 mm résmérettel is. A szűrőház, fedlap, zárógyűrű és az 50 cm-es magasító elem polipropilénből készül. A HK-WFF szűrőcsalád - a piacon egedülállóan - akár 4% vízveszteséggel képes a szűrőbetétet automaikusan tisztítani, azaz a tetőfelületről befogadott csapadék 96%-t képes megszűrni, majd a szűrt vizet a tárzozó irányába továbbítani, A fedlap speciális kialakításából adódóan 30 t-ig terhelhető, előírás szerinti telepítést követően (DIN1072/SLW30). A HK-WFF széria megfelel a DIN1989 számú szabványnak. WFF100: 200 m 2 tetőfelületig WFF150: 500 m 2 tetőfelületig WFF300: 3000 m 2 tetőfelületig 02

4 ESŐVÍZ TÁROZÓ CISZTERNÁK HYDRO-KING fejlesztésű PP lemezből hegesztett, megfelelően merevített, kellő szilárdságú és vízzáró, földbe építhető köralapú csapadékvíz tároló tartályok. Telepítésük vasalt betonalapra, felúszás elleni védelmük és körbetöltésük, a helyi adottságok szerint. Beömlő - speciális csillapított bevezetés -, szifonos túlfolyó, soroló és szervizcsatlakozások igény szerint készülnek, Ø110, vagy Ø125 mérettel tetszőleges pozícióban. Lépésálló műanyag kettős biztonsági, teleszkóposan szintbe állítható fedlappal. Könnyű szállíthatóság (max. 180kg), hosszú élettartam. H jelölés értéke: 4 m 3 = mm 5 m 3 = mm 6 m 3 = mm A feltűntetett tartály méretek tájékoztató jellegűek. Igény esetén egyedi méretben történő gyártás is lehetséges. 1 Esővíz szűrő Ivóvíz utántöltő csővezeték Esővíz tározó 4 Csillapított bevezetés 5 Fölöző szifon, túlfolyó 6 Csővezeték csatornába, esetleg szikkasztóra Tisztazónás szívóegység Speciális esővíz nyomásfokozó szivattyú HYDRO-MAT egység

5 D-TRON X SPECIÁLIS BÚVÁRSZIVATTYÚ Speciálisan esővíz-hasznosító rendszerekhez kifejlesztett búvárszivattyú, esővíz tároló tartályokból történő vízkiemelés, nyomásfokozás, házi vízellátás, valamint öntözés céljára. HYDRO-MAT KOMPLEX EGYSÉG Esővízhasznosító rendszerek szükség szerinti ivóvíz utántöltését, a nyomásfokozó szivattyú vízelvételtől függő automatikus indítását és leállítását, valamint szárazonfutás védelmét biztosítja. Szívó és nyomóoldali csatlakozás: 1 belső menettel, tisztazónás szívóegységgel szerelve. Egyfázisú (230V), P1=1,1kW-os motorral szerelt kivitel, köpenyhűtéses konstrukció. Beépített motortekercshőfok védelem, F szigetelési osztály, IP68 védettség, 15 m elektromos kábel. Beépített átfolyásmérő vezérlő automatika, szárazon futás elleni védelemmel. Hosszabb csapadékmentes időszakban, amikor a ciszterna vízszintje az alsó határra csökken, az ezt érzékelő szintkapcsoló nyitja a hálózati mágnesszelepet és a folyamatos üzemhez szükséges minimális vízmennyiséget pótolja. Kialakításából adódóan teljesíti a DIN1717- es szabvány szerinti garantált elválasztást az ivóvízhálózatról. VÍZSZINT MÉRŐ H (m) Hidrosztatikus szintérzékelő szondával méri a víztározóban éppen aktuális vízállást, pneumatikus jelátvitellel továbbítja a nyomásmérő műszerhez, melynek kijelzője %-os skálán mutatja a töltöttségi fokot Q(L/1 ) (m 3 /h) 04 04

6 EH /01-HU Névjegykártya - vcard
