1 AZ ESŐVÍZ HASZNOSÍTÁSA Ifj. Dienes György február 18.

2 Esővíz-hasznosítás múltja Az emberiség évezredek óta hasznosítja a csapadékvizet Legrégebbi lelet Kr.e.: 1700 Kréta, Knoszosz Pergamonban erődök vízellátása, - ha az ellenség elzárja a vízutánpótlást (Ny.Kis-Ázsia) Kr.e.: 3-4 évszázad Pergamoni ciszterna

3 Magyarországi csapadék mennyiség és eloszlás Évi átlagos csapadék mennyiség: 600mm Legcsapadékosabb a nyugati országrész, legszárazabb az Alföld középső része Prognózis száraz időszakok hossza és a csapadék intenzitás nő!

4 Esővíz-hasznosítás célja Ivóvíz felhasználásának megoszlása a háztartásokban 7% 4% 4% 6% 4% 31% 22% 22% Fürdés WC Mosás Tisztálkodás Mosogatás Takarítás Öntözés Ivás, főzés

5 Esővíz-hasznosítás célja Kiváltani az élelmiszer minőségű, drága ivóvizet WC öblítés Mosás (nincs karbonát keménysége lágyvíz!) Takarítás Autómosás, locsolás Minden olyan helyen, ahol nem szükséges az ivóvíz

6 Esővíz-hasznosítás célja Megtakarítás: az ivóvíz több, mint 50%! Mosás Öntözés Fürdés WC Tisztálkodás Mosogatás Takarítás Ivás, főzés

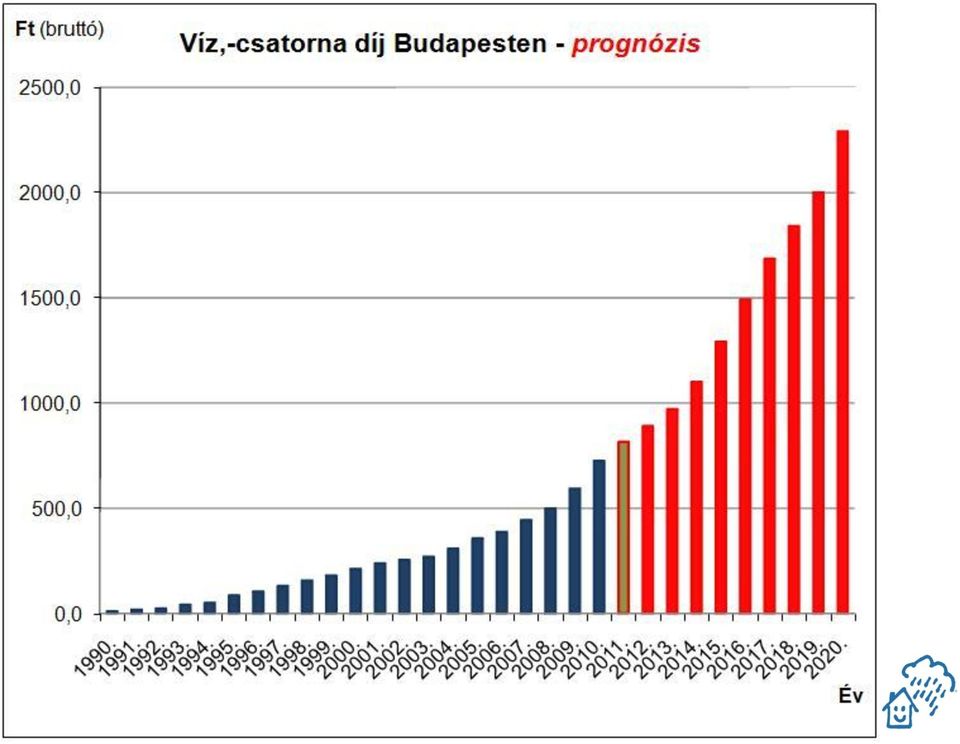

7

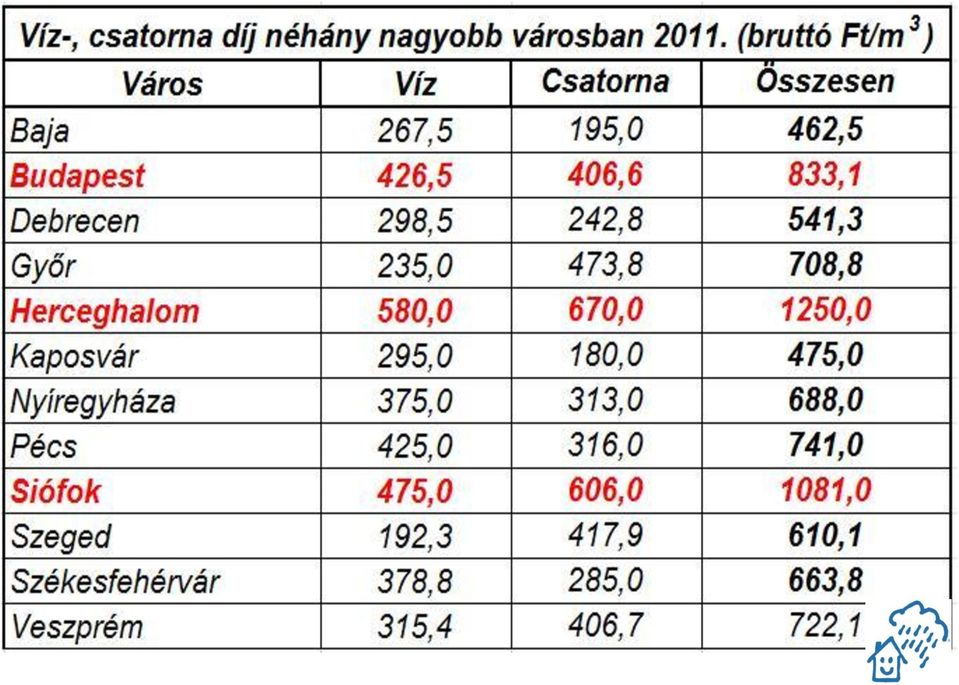

8

9 Esővíz-hasznosítás gazdasági háttere Éves szinten a vízdíj felének megtakarítása Ipari, vagy közösségi alkalmazásánál a többszörösét is! Környezet terhelésének csökkentése - globális energetikai megtakarítás egy ponton közlünk kis energiát a vízzel! - csapadékvíz csatorna tehermentesítése - szennyvíztisztító telepek tehermentesítése

10

11 Esővíz-hasznosító rendszer elemei Összegyűlt esővíz elvezetését szolgáló csővezetékek (1) Elvezetett víz minőségét befolyásoló szűrők (2) Csapadékvíz tároló tartály, ciszterna (3) Gépészeti elemek (4) Egyéb szerelvények, és idomok

12 Esővíz tárolók - ciszternák Sötét és hideg Anyaga szerint: - Beton - Műanyag Elhelyezése szerint: - Kültéri - Beltéri

13 HK Ciszterna

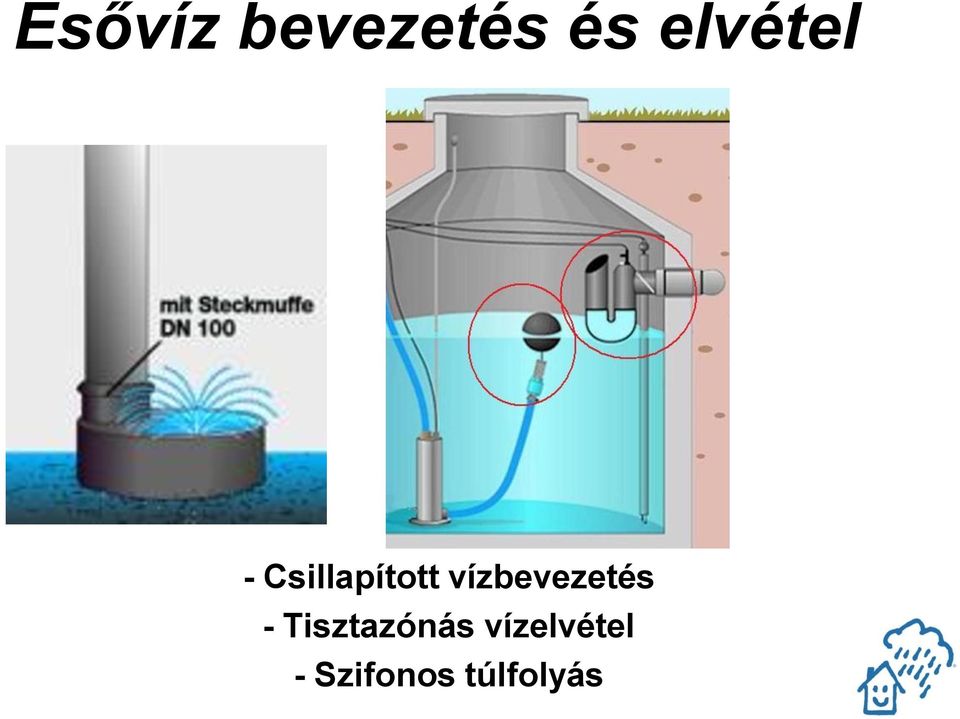

14 Esővíz bevezetés és elvétel - Csillapított vízbevezetés - Tisztazónás vízelvétel - Szifonos túlfolyás

15 Esővíz szűrők Mechanikai szűrést biztosítanak Tetőfelületen a tető anyagtól függően ph 1 1,5 emeli Ciszternában természetes szedimentáció

16 Csapadékvíz minőség Sok esetben a vezetékes ivóvíznél, vegyi terhelés szempontjából, jobb minőséget regisztráltak. A minőség vizsgálatánál az ivóvíz minőségi előírásait veszik alapul. Ehhez az európai fürdővizek minőségére vonatkozó irányelv alkalmazható (EU Irányelv, fürdővizek 76/160 EWG). Ebből következik, hogy ha egy víz minősége alkalmas emberi fürdésre, akkor minden bizonnyal alkalmazható WC öblítésre, mosásra, vagy takarításra is.

17 Esővíz gépészet Búvár szivattyú nincs szívó oldali korlátozás, nem foglal értékes helyet a pincében (nincs zaj)

18 Frissvíz utánpótlás Alacsony vízszint esetén a ciszternában, vízutánpótlásra + védelem HYDRO-MAT

19 Szabványok, irányelvek Magyarországi szabvány nem létezik Egységes EU szabvány sem létezik Német DIN Méretezés - Ciszternák - Szűrők - Gépészet, vezérlés Ö-NORM B2572 Osztrák Szabvány végétől

20 Beruházási költségek Komplett rendszer ára ~ ,- Ft (4 fős családi ház esetében) Kivitelezési, telepítési díj ~ ,- Ft Új beruházás esetén, az összes költséghez képest nem jelentős!

21 Üzemeltetési költségek Villamos energia költség ~ 250,- Ft /hó (0,8 kw szivattyúval) 3.000,- Ft/év Amortizáció ~ ciszterna: 6.000,- Ft/év; gépészet: ,- Ft/év Karbantartás ~ ,- Ft/év Összesen: ~ ,- Ft/év

22 Megtérülés Anyagi megtérülés jelenleg kb.: 4 8 év Magyarországon jelenleg nincs állami támogatás. Németországban közel 50% -os állami támogatás! Alkalmazása nem csak a felhasználók érdeke, a társadalomé is!

23 Környezeti hatás - Csapadékcsatorna terhelés csökkenés - Szennyvíztisztító telep terhelés csökkenés - Vízmű terhelés csökkenés kitermelési energia, tisztítási energia, szállítási energia - Környezet terhelés csökkenés kevesebb mosószer, vízlágyító

24 Ivóvíz felhasználás változása 1950 es évekhez képest 3 szorosára nőtt a vízfogyasztás Rohamosan fejlődő technikai megoldások (víztakarékosság energiatakarékosság)

25 Ivóvíz megtakarítások Mosógépek technikai fejlődése

26 Ivóvíz megtakarítások Mosogatógépek technikai fejlődése

27 Szennyvíz minőség változás Demográfiai változások - öregedés Víztakarékos technológiák Új elemek (tisztítószerek, gyógyszerek, kozmetikumok, élelmiszer tartósítók) Koncentráltabb, új összetételű szennyvíz

28 Innováció hatása Ivóvízellátás évre tervezés Vízfelhasználás 5 10 évente változik Szennyvíz és csapadékvíz elvezetésére szolgáló csatornázás évre tervezés Következmény: határfelületeken feszültség, probléma!

29 Innovatív víztakarékos épületek CMHC Toronto Kanada 160 m2 tetőfelület, 3 emelet - vízellátás, csatornázásban önellátó (eső-, szürkevízh.) - energia ellátása önálló (szolár, szennyvízhő)

30 Innovatív víztakarékos épületek Társasház, New York USA 27 emelet, 293 lakás - 50% ivóvíz megtakarítás - eső-, szürkevíz hasznosítás - napenergia hasznosítás - szennyvízhő hasznosítás 2003 óta

31 Innovatív víztakarékos épületek 1997 óta! Társasházak Bécs-Ausztria 514 lakás - 1/3 ivóvíz megtakarítás - esővíz-hasznosítás - szennyvízhő haszn. - geotermikus energia hasznosítás

32 Megvalósult rendszerek - Osztrák Gimnázium: Budapest - Audi Gyár: Győr - Eötvös Károly Ált. Isk.: Mezőszentgyörgy - BA-KO Pékség: Albertirsa - Háziorvosi Rendelő: Székesfehérvár - HYDRO-KING telephely - növekvő számú lakossági alkalmazás

33 Külföldön megvalósult rendszerek Németország - évi 40 ezer lakossági rendszert helyeznek üzembe - Hannoveri Világkiállítás (4.600 m 3 ivóvizet takarítottak meg) - Volkswagen három gyára (közel 3 millió m 3 ivóvíz megtakarítás) - BMW Autógyár - Németországi labdarugó VB - Ökotel: Hamburg - Műszaki Egyetem: Darmstadt Pekingi Olimpia, több sportcsarnok Tokió Városháza (1990 óta) Műszaki Egyetem - Darmstadt

34 Nem megvalósult rendszerek Számos bevásárlóközpont, irodaház, lakópark, szálloda, benzinkút épül(t), ahol igen nagymennyiségű ivóvizet lehetne megtakarítani. Éves szinten több millió Ft költségcsökkentéssel! + környezetvédelem!!!

35 Összefoglalás Ivóvíz-takarékos megoldások jövőben egyre inkább teret nyernek (esővíz-hasznosítás, szürkevízhasznosítás) növekvő víz érték Viszonylag kis beruházási költség Felhasználói és közösségi érdek Környezet terhelés csökkentése

36 Köszönöm a megtisztelő figyelmet! Dienes György építőmérnök - HYDRO-KING Kft. Tel.: gdienes@hydroking.hu -
