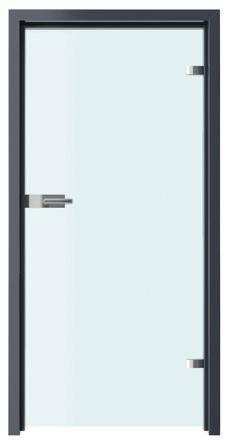

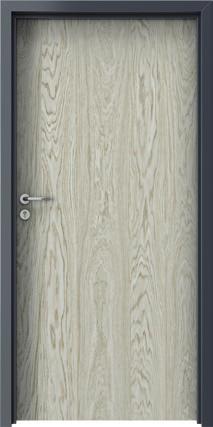

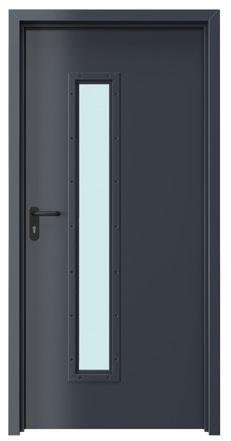

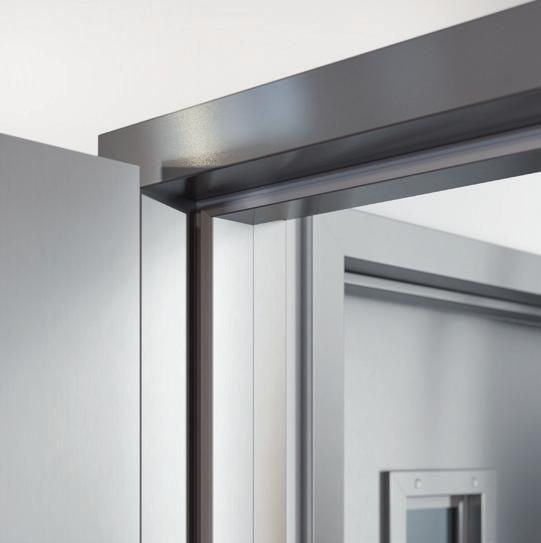

1 ACÉL AJTÓTOKOK A LEGJOBB MINŐSÉGŰ AJTÓTOKOK SZAKÉRTŐKTŐL SZAKÉRTŐKNEK Acél ajtótok + üveg ajtólap Acél ajtótok + acél ajtólap Acél ajtótok + fa ajtólap ÉV GARANCIA

2 PORTA KMI Csoport székhelye LENGYELORSZÁG, Bolszewo, ul. Szkolna 54 Több mint 25 év tapasztalat az ajtógyártás terén PORTA KMI LENGYELORSZÁG az egyik legismertebb és leginnovatívabb ajtókat gyártó cég Lengyelországban és külföldön egyaránt. Több mint 25 év leforgása alatt 12 milliónál több ajtólapot és ajtótokot gyártottunk. Jelenleg több gyártási hellyel rendelkezünk - Lengyelországban négy gyárral rendelkezünk, beleértvén az újonnan, 2016-ban épült PORTA STEEL gyárat is, valamint egy gyárral Romániában. Ez egy kiváló lehetőséget jelent számunkra, hogy a fémből és fából készült ajtók terén teljeskörű megoldásokat nyújtsunk ügyfeleinknek. Minden hónapban több tízezer új Porta ajtót adunk el Lengyelország területén és Európában. Ajtóink számos kiemelt tervező és építész által kivitelezett, kimagasló presztízsnek örvendő épületekben kerültek felszerelésre. Az ajtógyártás minden egyes folyamata képzett szakemberek által kerül felülvizsgálatra, amely hozzájárul a termékek minőségének magas színvonalon tartásához. Az innovációs, fejlesztési és kutatási osztályok szakemberei állandó jelleggel nyomon követik a nemzetközi design trendeket, az ügyfelek igényeihez igazítván ezeket. A Porta gyárak 105 ezer m 2 kiterjedésű, gyártásra és tárolásra szánt területet foglalnak el. A Porta gyárak a modern gyártó egységek szinonimája, amelyek a nagy hírnévnek örvendő európai gyártók által szállított, ajtók és ajtólapok gyártására alkalmazott, legújabb generációs gépekkel van felszerelve. Az ajtók gyártása során felhasznált alapanyagok és egyéb erőforrások a legnagyobb pontossággal és a minőségre való figyelemmel kerülnek kiválasztásra. Mindezt annak érdekében, hogy ajtóink sok éven keresztül díszíthessék az Ön otthonát.

3 TARTALOM 4... A PORTA STEEL gyár 6... A fém ajtótokok előnyei 8... Egy ajtótok / számtalan lehetőség 9... Példák a a fém ajtótokok alkalmazására Fontos információk a fém ajtótokokról Acélajtók lapjainak típusai A Porta ajtótokok alkalmazása SAROKTOKOK NAGY SAROKTOK Ajtótok BURKOLATOK FELÜLVILÁGÍTÓK BURKOLATOK NAGY SAROKTOKOK SAROKTOK Összeszerelési módszerek Tartozékok Az ajtótokok szabványos méreteinek táblázata A Porta ajtók teljeskörű kínálata FELÜLVILÁGÍTÓK

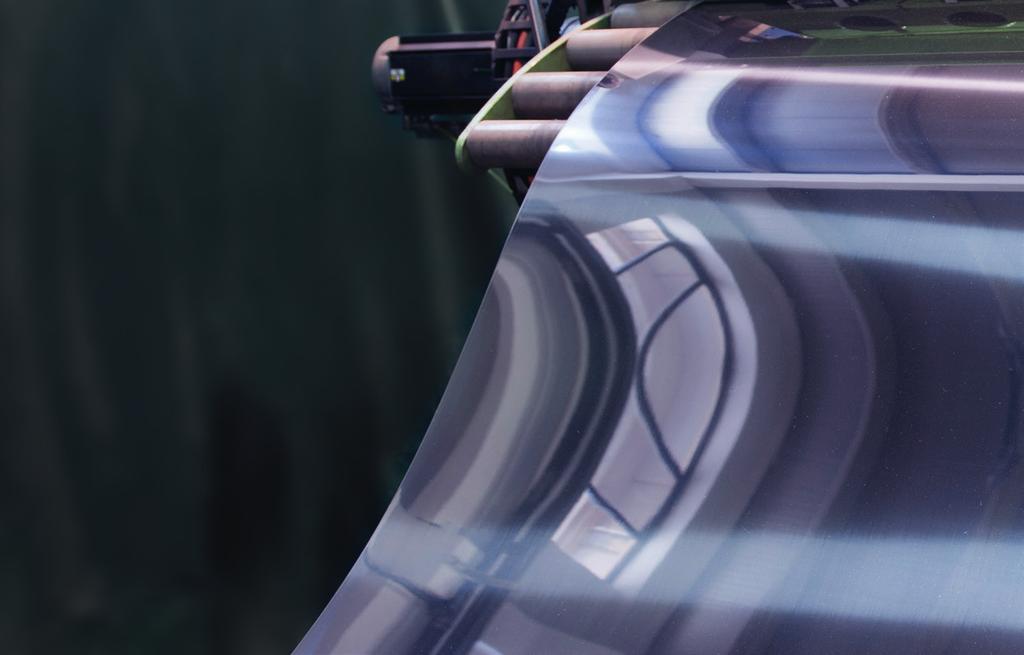

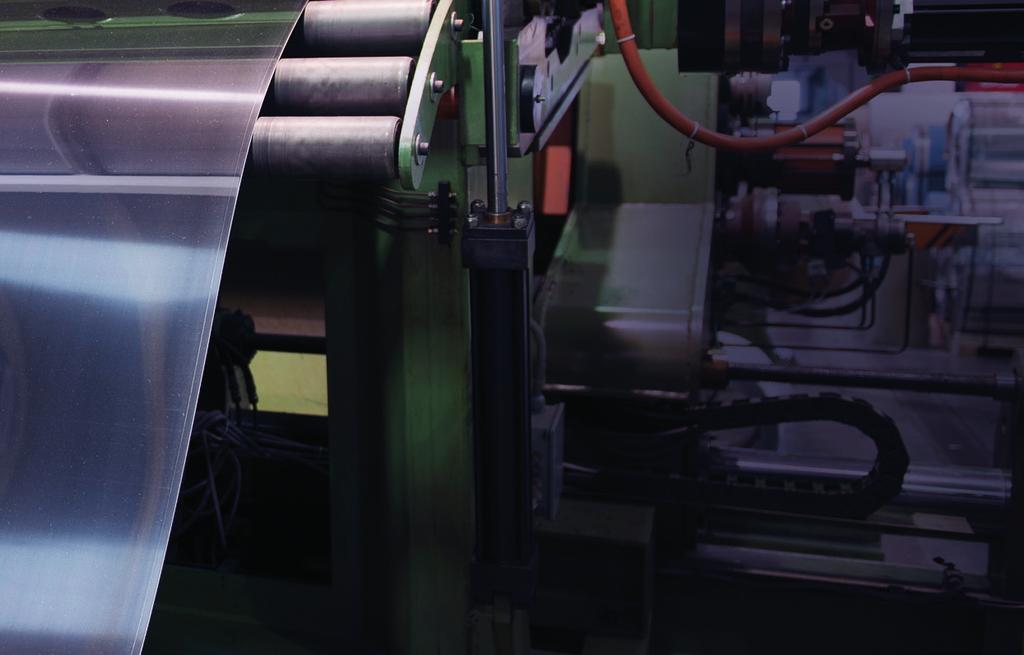

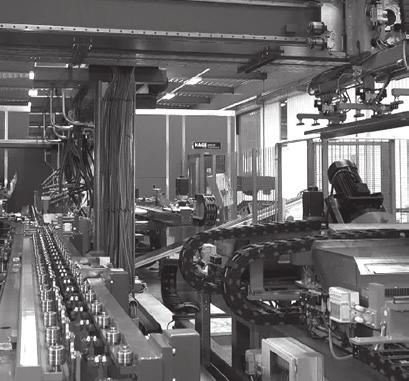

4 A PORTA STEEL gyár KORSZERŰ BERENDEZÉSPARK A teljesen automatizált lakkozásra szánt helyiség és az 1,5 km hosszú szállító berendezés az új Porta gyár felszereltségének egyik konkrét példája. Az európai top-gyártók legmodernebb berendezésparkja a kiemelt hatékonyságot, rugalmasságot és pontosságot garantáló kulcsfontosságú elemeinek egyikét képviseli. TELJESKÖRŰ TANÁCSADÁS Magasfokú szakképzéssel rendelkező műszaki tanácsadók tapasztalt csoportja biztosítja, hogy az épületekre vonatkozó szabályozások szabványainak és az elvárt paramétereknek megfelelő termék kerüljön az ügyfélhez. Egy különleges dedikált ajánlat a a főépítész által kerül felvázolásra és a befektető ügyfelek számára kerül kifejlesztésre. A LEGÚJABB ÉS LEGKORSZERŰBB PORTA GYÁR 2016-ban a Porta társaság az ajtólapok és ajtótokok gyártását áthelyezte Európa egyik legmodernebb gyárába, amelynek révén a társaság egy ilyen teljeskörű ajánlattal büszkélkedhető egyedülálló társaságok körébe sorolható. Az új gyár Elk városában, a már meglévő gyár mellett található és egy kb. 14,5 ezer m 2 kiterjedésű területet foglal el. A 70 millió PLN-t meghaladó befektetés lehetővé teszi azt a gyártási hatékonyságot ahol percenként egy ajtótok gyártásával számolunk. Az 1,5 km hosszú szállítórendszer 75 korszerű speciális berendezést rendszeresít és a Porta Steel egyik kiemelkedő szimbólumát képviseli. A gyár egy környezetbarát egységként működik. Az inteligens tervezés elősegíti a hulladékok mindenre kiterjedő kontrollját. Az egyedi, automatizált, ajtótokokat előállító gyártósor, a korszerű lakkozásra szánt helyiség és az európai top-gyártóktól származó teljes berendezéspark, lehetővé teszi, hogy a a Porta Steel gyárat Európa egyik legkorszerűbb gyárai közé soroljuk. Az ajtótokok gyártásán felül a vállalat ugyanakkor a beltéri és kültéri alkalmazásra egyaránt megfelelő acélból készült ajtók széles skáláját ajánlhatja. 4 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

5 CSÚCSMINŐSÉG A több éve megvalósított és jelen pillanatig fenntartott, tanúsítvánnyal alátámasztott ISO 9001 minőségirányítás rendszer a PORTA termékek kiváló minőségi ismételhetőségének garanciáját képviseli, amelyet megerősítenek az Építőipari Kutatóintézet által kibocsátott megfelelőségi tanúsítványok. A LEGJOBB TESTRESZABOTT DESIGN A tervezők és építők csoportja a jelenlegi globális trendeket követik nyomon és állandó jelleggel aktualizálják a Porta ajánlatokat. Ugyanakkor, különös hangsúlyt fektetnek az egyéni építészeti igényekhez való alkalmazkodásra, valamint a projektek és műszaki megoldások egyediségére. NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 5

6 MIÉRT A PORTA AJTÓTOKOK EGYÉNI IGÉNYEKHEZ VALÓ ALKALMAZKODÁS TELJESKORŰ GAZDAG KÍNÁLAT STÍLUS/DESIGN A TELJESÍTMÉNYEK MINŐSÉGE KORSZERŰ BERENDEZÉSPARK GYORS ÉS KÖNNYŰ ÖSSZESZERELÉS ISMERETEK A SZOLGÁLTATÁS MINŐSÉGE ÜZEMELTETŐ SZEMÉLYZET ÉV GARANCIA 6 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

7 A FÉM AJTÓTOKOK ELŐNYEI A fém ajtótokok gyakran kerülnek alkalmazásra a lakásokban és olyan helyeken ahol a körülmények megkövetelik a terhekkel, mechanikai igénybevétellel és korrózióval szembeni hatékonyabb ellenállást. A fém alkalmazása nem zárja ki a különleges, érdekes és felépítési szempontból korszerű termékek megvalósítását. A megfelelően beilleszkedő ajtótokok olyan építészeti kiegészítő elemeket képezhetnek amely összhangot teremt az egész beltérben. A teljesítmény pontossága és a kiváló minőségű, minden színben rendelkezésre álló védőréteg, együttesen lehetővé teszik az egyéni igényekhez alkalmazkodó, megfelelő termék létrehozását. FENNTARTHATÓSÁG - magas fokú fenntarthatóság, amelyet bizonyít a hosszú időre nyújtott garancia - minimálisra csökkentett kivitelezési költségek - nedvességgel szembeni kitűnő ellenállás - kiváló minőségű felületi réteg - beltéri és kültéri ajtóknál egyaránt alkalmazható MINŐSÉG - minden egyes megoldás tökéletes hatékonysága DESIGN - minden ország jogszabályainak megfelelően történő megvalósítás - az építészeti projekt szerinti gyártás lehetősége - a felhasználó igényeihez való igazítás lehetősége - különböző rétegek felhordásának lehetősége - hatékony és gyors összeszerelés - ajtótok és fa, acél és üveg ajtólapok együttes kialakítása NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 7

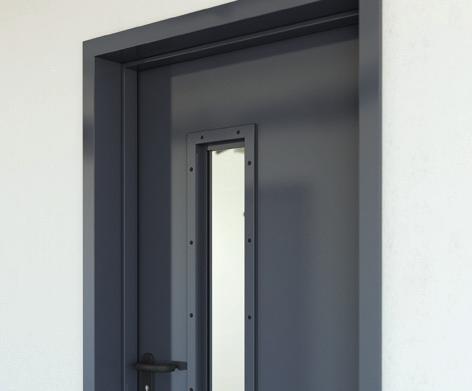

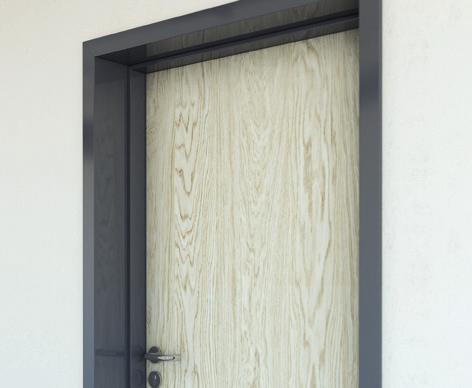

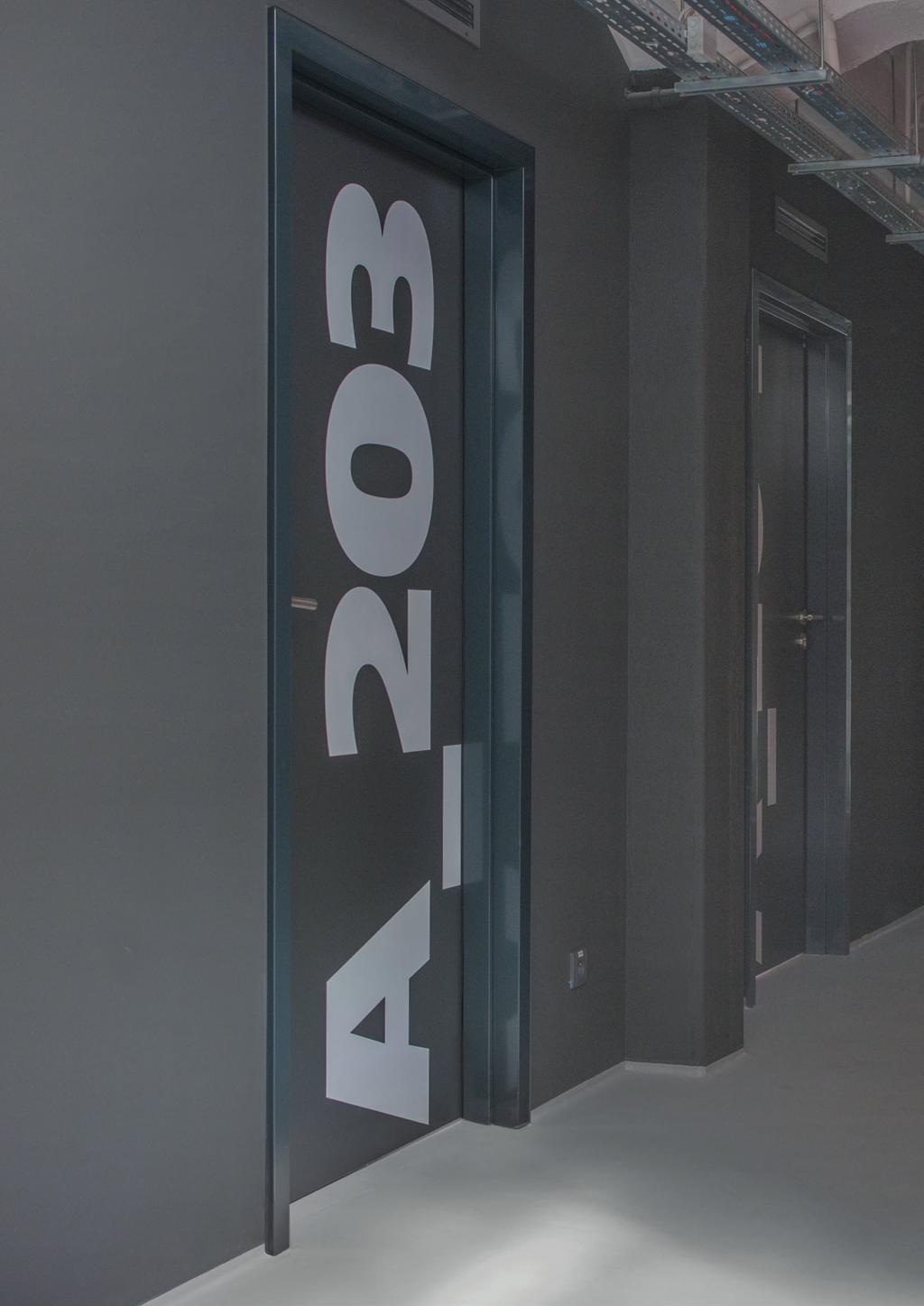

8 EGY AJTÓTOK, SZÁMTALAN LEHETŐSÉG Az ajtótokok készletenként kerülnek szállításra, az acél ajtólapokon felül, fa, valamint üveg ajtólapokkal kerülnek kiszállításra. A választékos, teljeskörű színskálának köszönhetően az ajtótok környezethez vagy ajtólaphoz való társítása nem jelent gondot. A helyiségtől és ennek rendeltetésétől függetlenül egy acél ajtótokból összetevődő készletet szinte bárhol lehet alkalmazni. Acél ajtótok + Fa ajtólap Egy ilyen készlet többnyire családi házakban, panellakásokban, középületekben, mint például állomások, repülőterek, sportegységek, iskolák vagy színházak helyiségeiben kerül alkalmazásra, ahol a fenntarthatóság és ellenállóság elengedhetetlen feltételek. A beltér barátságos, meleget sugárzó hangulatának kialakításához egy acélból készült ajtótokot hagyományos fa ajtólappal lehet társítani. Acél ajtótok + Acél ajtólap A járulékos és műszaki helyiségek, garázsok, mélygarázsok, pincék, alagsorok számára egy hagyományos megoldás, ahol elengedhetetlen a gyakori használattal és a nem megfelelő környezettel (nedvesség, alacsony hőmérséklet) társított károkkal szembeni fokozott biztonság. A készlet beltéri, valamint kültéri ajtókkal áll rendelkezésre. Acél ajtótok + Üveg ajtólap Az acél ajtótokkal társított üveg ajtólap az építészek körében egy nagyon népszerű választásnak bizonyul. Ez a trend az utóbbi években fenntartott. 8 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

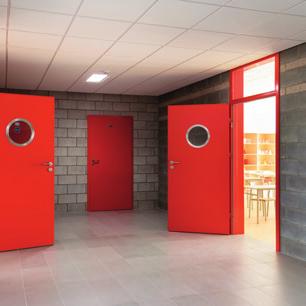

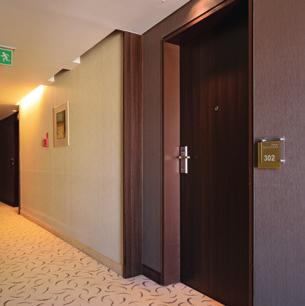

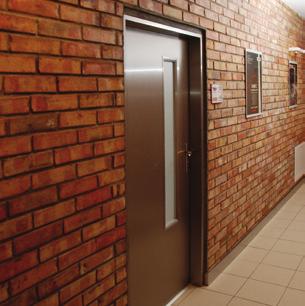

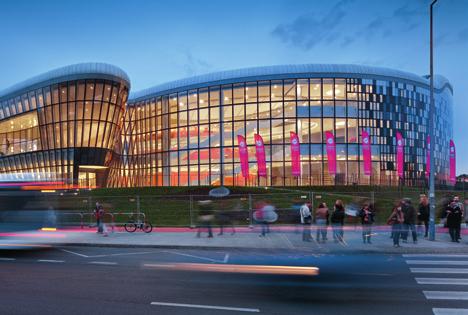

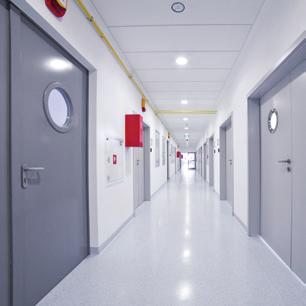

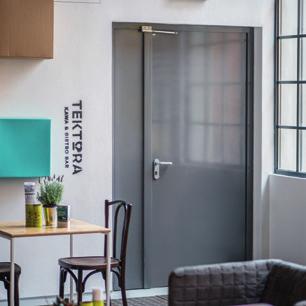

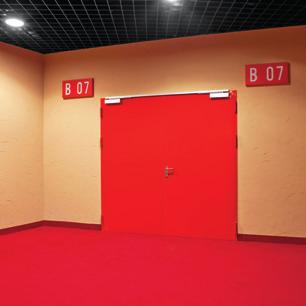

9 A FÉM AJTÓTOKOK ALKALMAZÁSÁNAK PÉLDÁI BEVÁSÁRLÓ KÖZPONT Acél ajtótok + Fa ajtólap ISKOLA Acél ajtótok + Fa ajtólap MŰVÉSZ CENTUM Acél ajtótok + Acél ajtólap SPORTTEREM Acél ajtótok + Acél ajtólap KUTATÁSI KÖZPONT Acél ajtótok + Acél ajtólap SZÁLLODA Acél ajtótok + Fa ajtólap MŰVÉSZ CENTUM Acél ajtótok + Acél ajtólap PANELLAKÁSOK Acél ajtótok + Üveg ajtólap GARÁZS Acél ajtótok + Acél ajtólap NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 9

10 FONTOS INFORMÁCIÓK a fém ajtótokokról Az 1,2 mm vastagságú acéllemez profilokkal készült PORTA acél ajtótokok beltéri ajtókhoz kerülnek alkalmazásra. Ezek az ajtótokok a PN-EN 1192:2001 szabványban feltüntetett kritériumok szerinti, 3. osztályban leírt üzemeltetési feltételek ellenállási követelményeinek köszönhetően alkalmazhatóak erre a célra. Az 1,5-2,0 mm vastagságú acéllemez profilokkal készült PORTA acél ajtótokok beltéri vagy kültéri bejárati ajtókhoz kerülnek alkalmazásra, beleértvén a betörés ellen biztosított és tűzálló ajtókat is. Ezek az ajtótokok a PN-EN 1192:2001 szabványban feltüntetett kritériumok szerinti, 4. osztályban leírt üzemeltetési feltételek ellenállási követelményeinek köszönhetően alkalmazhatóak erre a célra. AJTÓTOKOK GYÁRTÁSÁNAK VÁLTOZATAI 1- darab (sarok, sarokszelvény) cementből és gipszkartonból készült falakhoz 2 - alkatrész (burkolat) cementből és gipszkartonból készült falakba történő beépítésre 3 - alkatrész (sarokszelvény, burkolat) készremunkált falakra történő beépítésre, könnyű összeszerelés ÖSSZESZERELÉSI MÓDSZER A különböző módszerekkel történő összeszerelés lehetővé teszi a falra történő rögzítést az ajtótok típusának függvényében. 10 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

11 FELÜLVILÁGÍTÓ Felső Oldalsó Felső és oldalsó TÖMÍTÉSEK Kiváló minőségű anyagokból gyártott, amely garantálja a hangszigetelést és a füsttel szembeni optimális védelmet KIEGÉSZÍTŐK fontosabb európai gyártóktól (tanulmányozza 36. oldalt) Ajtópántok Automatikus záródás típusok (sín, rejtett ajtócsukó csúszókar) Ellenlemezek integrált rozsdamentes acél ellenlemezek Elektromos ellenlemez Elektromos zárfogadó Többpontos zár Többpontos zár vájatokkal AJTÓTOK TÍPUSOK Ajtókeretek falc nélküli ajtókhoz Ajtókeretek falcos ajtókhoz NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 11

12 PORTA ACÉLLEMEZ TÍPUSOK ACÉLLEMEZ meleg horganyzott DX51D, DX52D, DX53D típus (cinkmennyiség g/m 2, EN szerint) ACÉLLEMEZ meleg horganyzott DX51D, DX52D, DX53D típus (cinkmennyiség g/m 2, EN szerint), lakozott, organikus védőréteg ACÉLLEMEZ meleg horganyzott DX51D, DX52D, DX53D típus (cinkmennyiség g/m 2, PN-EN szerint), PVC dekoratív fóliával burkolt, színes vagy fautánzat minta kültéri alkalmazásra. ACÉLLEMEZ elektrolitikus eljárással horganyzott DC01 típus (cinkmennyiség 18 g/m 2, EN szerint) ACÉLLEMEZ elektrolitikus eljárással horganyzott DC01 típus (cinkmennyiség 18 g/m 2, EN szerint), organikus védőréteggel burkolt, lakozott ROZSDAMENTES ACÉLLEMEZ / A VAGY A típus, EN szerint ÉV GARANCIA 12 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

13 RAL ÉS NCS SZÍNPALETTÁBÓL KIVÁLASZTOTT SZÍNEK A porfestéssel kialakított festett ajtótokok felületét a rendelkezésre álló RAL vagy NCS színskálából kiválasztott színekre lehet festeni, valamint különböző fényezéssel (fényes, félfényes, matt) amely kopásállósággal, antibakteriális és anti-graffiti hatással rendelkezik és védelmet nyújt a légköri korrózióval szemben, minimum C3 osztályból. AZ AJÁNLATBA BEFOGLALT HAGYOMÁNYOS SZÍNEK Fehér RAL 9016 Szürke RAL 7047 Krém RAL 1001 Barna RAL 8028 Kék RAL 5005 Antracit HPL/CPL Antracit struktúra RAL 7024 FELÜLETKIALAKÍTÁS MATT FÉLFÉNYES FÉNYES SARKOK HEGESZTETT REJTETT SAROKVONAL Az ötvözéssel hegesztett ajtótokok, a függőleges elemek (rack-ek) és egy vízszintes elem (ajtófélfa) közötti tartós összeillesztésekkel jellemezhetőek (hegesztések, hőkezelt elemek, amelyek megerősítik a szerkezetet); ilyenképpen megnövelvén az ajtólap alapját képező fém ajtótok ellenállását és fenntarthatóságát. ÖSSZESZERELT VAGY HŐKEZELT LÁTHATÓ SAROKVONAL ÖSSZEILLESZTÉSSEL Az összeszerelhető ajtótokok három különálló elemből tevődnek össze (két függőleges + egy vízszintes), amelyek az összeszerelési folyamat során egyszerű módon vannak összehajtva, hogy egy teljes ajtótokot alkothassanak. Így könnyen összecsomagolhatóak és biztonságban kerülnek kiszállításra az összeszerelés helyére. Ugyanakkor, a hegesztett ajtótokokkal megegyező követelményeknek felenek meg. NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 13

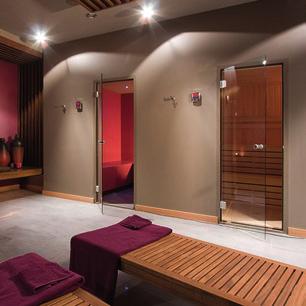

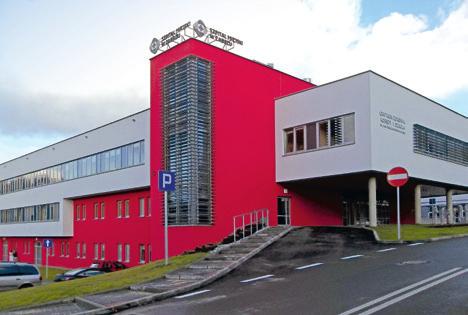

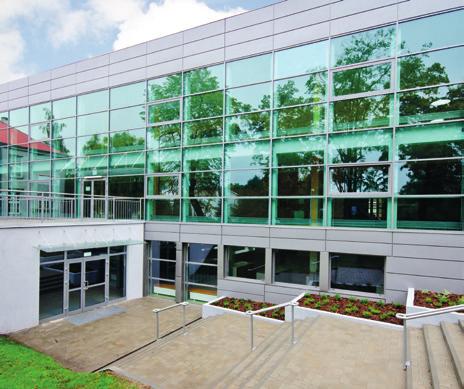

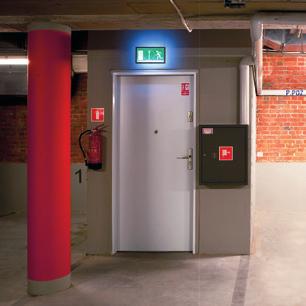

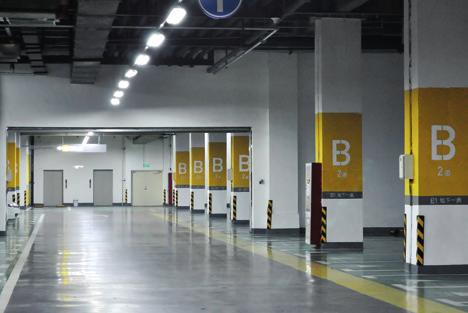

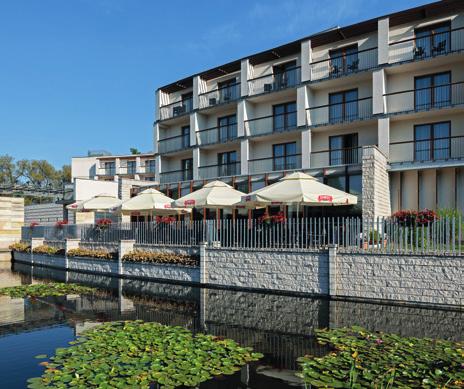

14 A PORTA AJTÓTOKOK ALKALMAZÁSA A 25 év tapasztalatnak köszönhetően a PORTA acél ajtótokok a legmagasabb elvárásoknak megfelelő épületekben kerülnek alkalmazásra. Ezek az ajtótokok alkalmasak a nagy közlekedésnek kitett lakóterek számára és a kisebb közlekedésnek de nagy hőmérsékletingadozásoknak, nedvességnek vagy sorozatos mechanikus sérüléseknek kitett lakóterek számára. KÖZÉPÜLETEK A repülőterek, állomások, bevásárlóközpontok beltereinek reprezentatív formatervezésén felül az ajtókat tartós anyagokból kell gyártani. Az ilyen típusú épületek számára az acél ajtótokok alkalmazása jelentős megoldást képvisel. A PORTA termékek sokoldalú gyártási lehetőségeinek köszönhetően egy ajtótok készlet egy robusztus termék által a könnyedség benyomását keltheti. Egy PORTA acélból készült ajtótok a megbízhatóságot garantálja a középületek számára. KÓRHÁZAK, KLINIKÁK, GYÓGYSZERÉSZETI VÁLLALATOK, LABORATÓRIUMOK, GONDOZÁSI KÖZPONTOK Az olyan épületekben ahol a helyes működés érdekében a magas higiéniai követelmények elsőbbséget képviselnek, létfontosságú, hogy a összeillesztések megfelelőek legyenek. Az acélból készült ajtótokok egy optimális megoldást jelentenek, amennyiben szeretnénk fenntartani a tisztaságot a betegszobákban, a betegvizsgáló és fölvételi helyiségekben, a műtőtermekben és minden, magas nedvességtartalommal rendelkező helyiségben. IPARI ÜZEMEK, GARÁZSOK, KÖZÜZEMI HELYISÉGEK Az ilyen típusú belterekben a legjobb megoldást az acélból készült ajtótokok jelentik. Egy teljes ajtókészlet megfelel a tűzgátló elhatárolási feltételeknek, mivel az említett helyiségeket gyakran használják gyúlékony anyagok tárolására. Az ajtótokok gyártására alkalmazott acél ellenálló az alakváltozással és a környezeti viszonttagságokkal szemben. 14 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

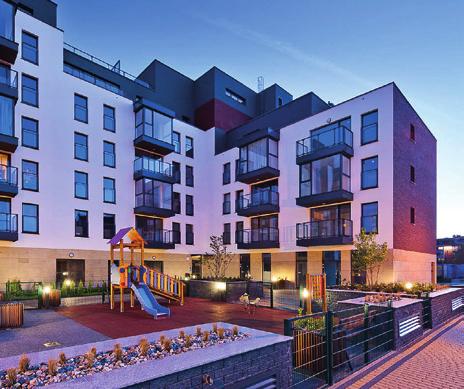

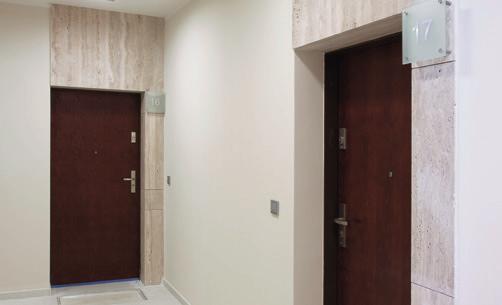

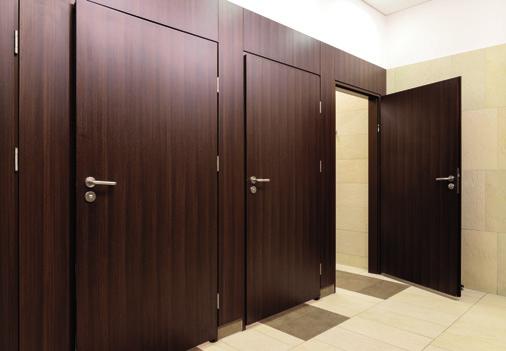

15 LAKÓÉPÜLETEK Az acélból készült ajtótokok praktikusabb megoldást jelentenek és gyakrabban kerülnek alkalmazásra a családi házakban és panellakásokban. A biztonságon felül több éven át garantálják a fenntarthatóságot. A modern, acélból készült ajtótokok alkalmazhatóak az új épületekben és tatarozásra szánt régi épületekben egyaránt. SZÁLLODÁK, PANZIÓK Az olyan, nagy forgalomnak kitett épületeknél, ahol az emberek csomagjaikkal leverik a falakat, tartós megoldásokra van szükség. Mi több, az ajtókészletek összhangban lesznek a szállodák és panziók építészeti kialakításával és belső formatervezésével. A masszív Porta ajtótokok karbantartása nagyon egyszerű,ilyenképpen tökéletesek a szobák, átjárók és egyéb, gyakran látogatott helyiségek számára. ISKOLÁK, ÓVODÁK, IRODÁK A Porta ajtótokok mechanikai ellenállási és biztonsági szabványainak köszönhetően, ezek megfelelnek az irodák, iskolák és óvodák követelményeinek. Nagyon fontos, hogy a profilok alakja megfeleljen az adott környezet alkalmazási feltételeinek, a balesetek kockázatának csökkentése és a gyermekek, alkalmazottak és szülők biztonságának érdekében. Az ilyen helyeken gyakran kerülnek alkalmazásra a felső és oldalsó kereszttartókkal rendelkező acélból készült ajtótokok. NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 15

16 EGYÉNI IGÉNYEKNEK MEGFELELŐ AJTÓTOK FORMATERVEZÉS Társítsa az ajtótok modelljét a szoba stílusával és rendeltetésével. A készlet fa ajtólappból és acél ból készült ajtótokból tevődik össze RENDELTETÉS Társítsa az ajtótok jellemzőit a helyiség és épület jellemzőivel PARAMÉTEREK Társítsa az ajtótok paramétereit az Ön terveinek paramétereivel SZÍN Társítsa az ajtótok színét a környezettel 16 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

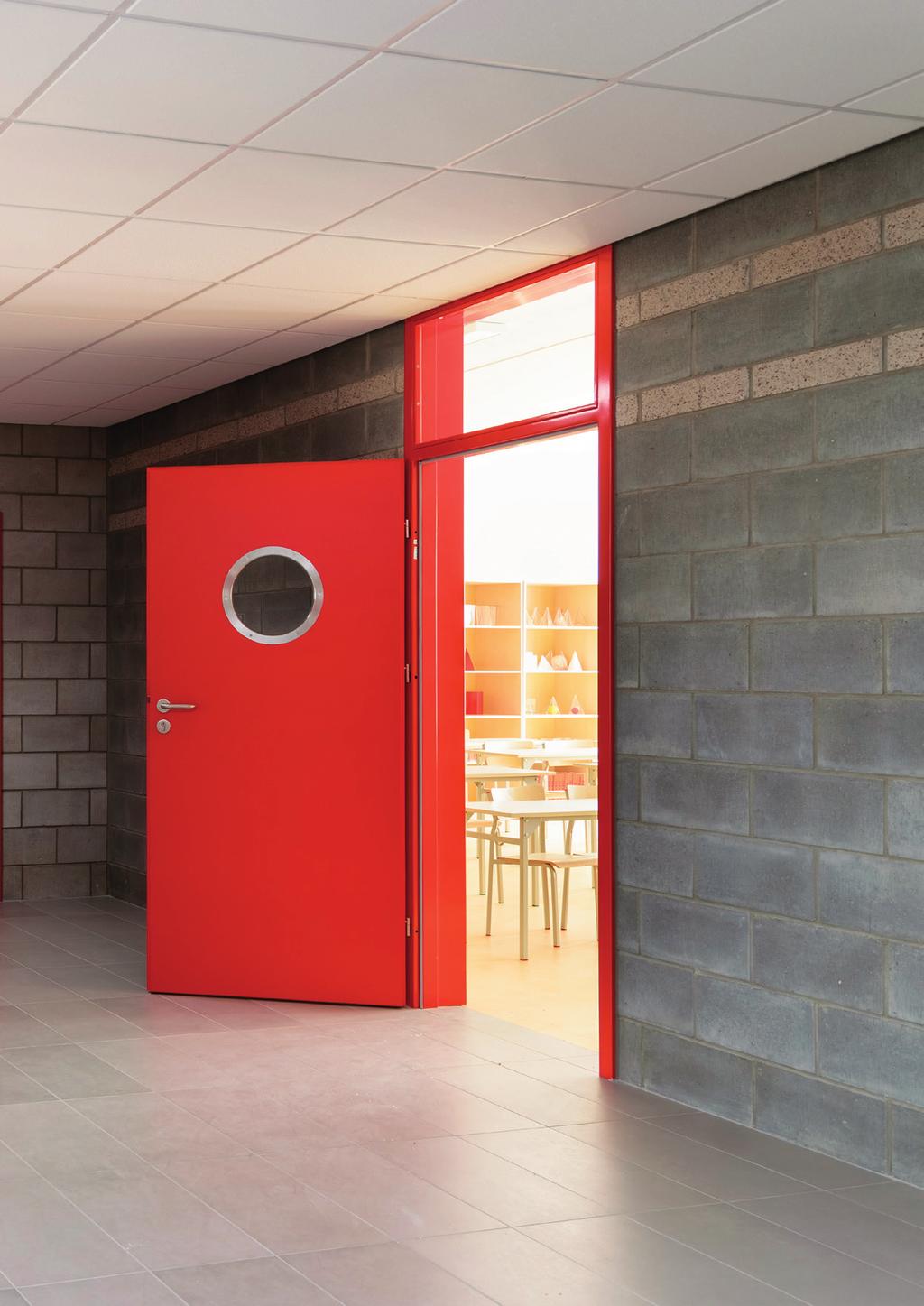

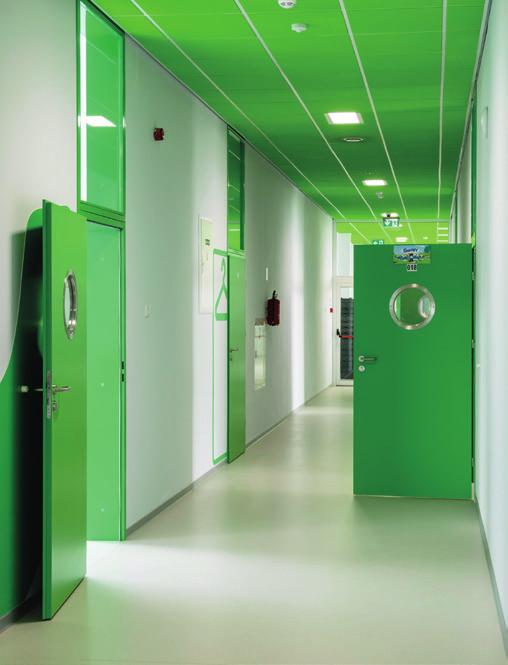

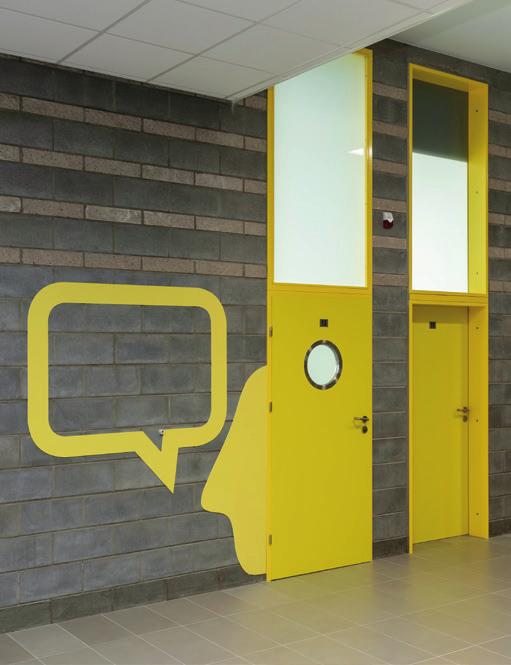

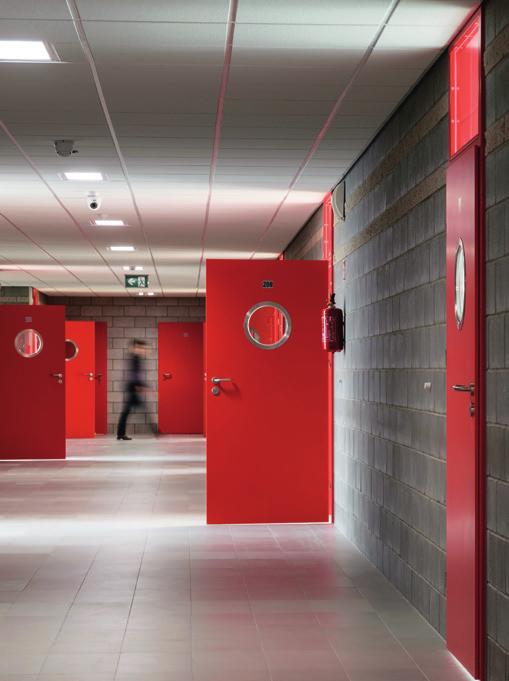

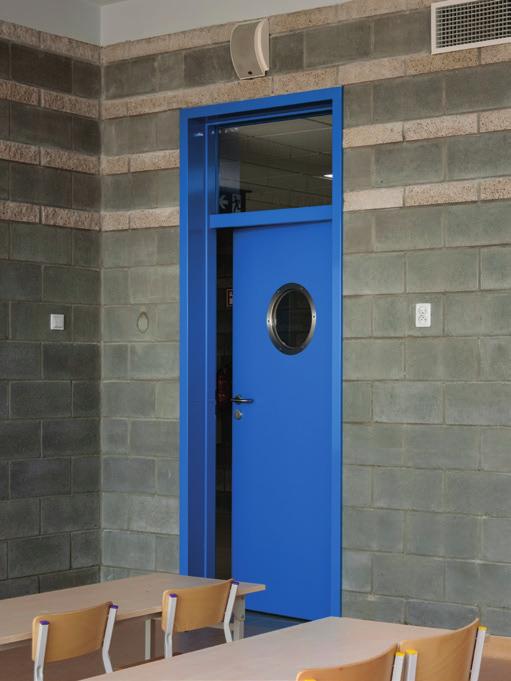

17 PÉLDA AZ AJTÓTOK FA VAGY ACÉL AJTÓLAPOK SEGÍTSÉGÉVEL TÖRTÉNŐ BEÁLLÍTÁSÁRA A FELHASZNÁLÓ EGYÉNI IGÉNYEINEK MEGFELELŐEN A különböző színű ajtótokok lehetővé teszik az óvodák és iskolák helyiségeinek elhatárolását. A kiegészítő felülvilágítók világítják az épület folyósóit. 4. számú készlet iskola és óvoda, Tychy NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 17

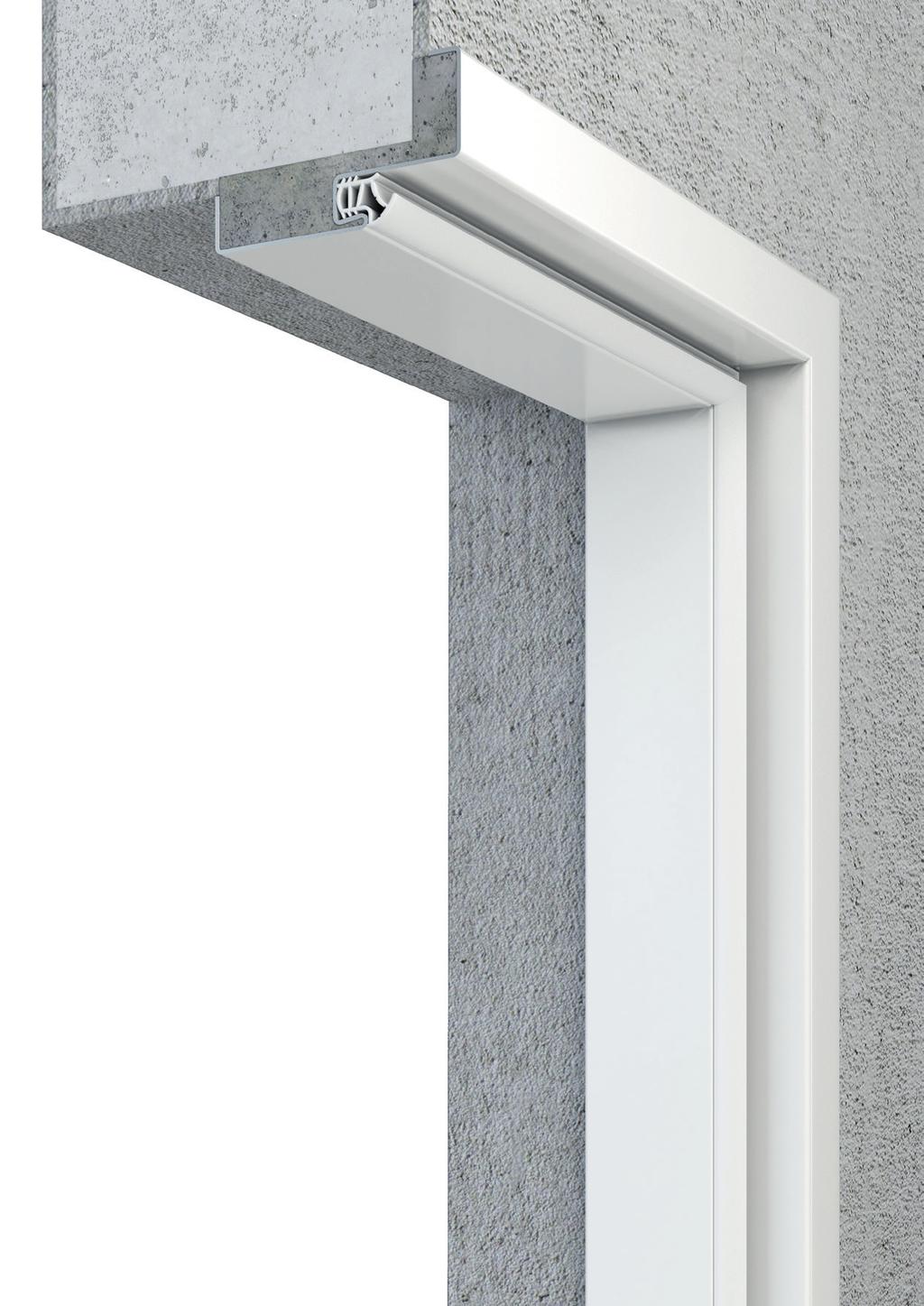

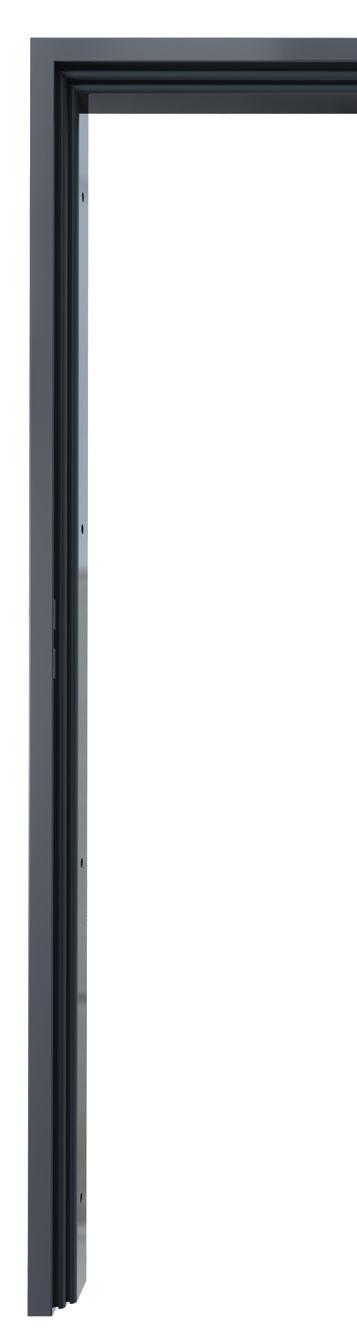

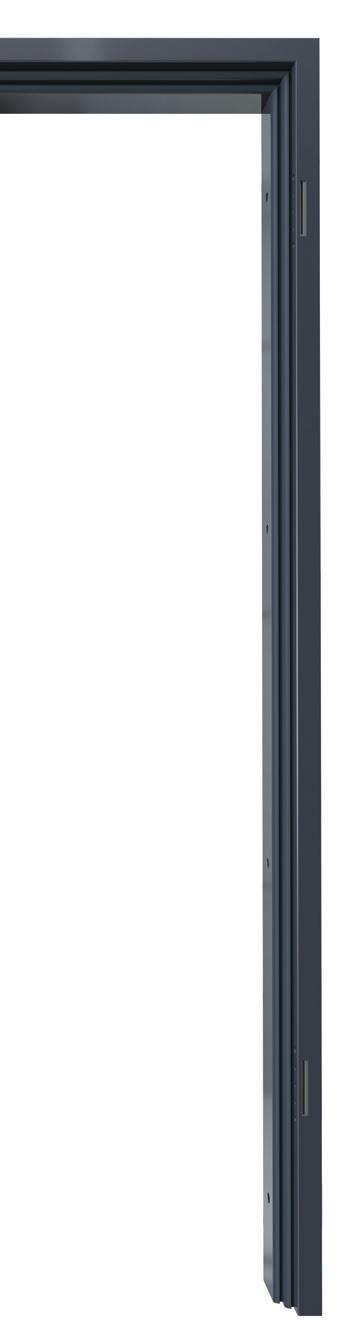

18 Kis fém saroktok SAROKTOKOK SAROKTOK PROFILOK A saroktokok a fal nyílásának szélére vannak szerelve. Ezek lehetővé teszik a két egymásra merőleges síkban történő rögzítést, amely a termék nagyobb stabilitását biztosítja. A saroktokok tökéletesek azok számára akik gazdaságos megoldásokat keresnek, ahol a legfontosabb választási tényezőt az ár képviseli. A saroktokok a következő változatokban találhatóak: - RÖGZÍTETT - ÖSSZEHAJTHATÓ 18 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

19 SAROKTOK PROFILOK A PROFILOK BEHAJLÍTÁSÁNAK LEHETŐSÉGEI A PÉLDA SZERINTI MÉRETEKNEK MEGFELELŐEN A1 A2 B1 B2 B3 SAROKTOKOK A1 sarokszelvénnyel rendelkező ajtótok szabványos sarokkal A2 R=8 mm-nél nagyobb dekoratív ívelt kialakítás B1 hagyományos vagy tűzálló tömítéshez adaptált szabványos ajtótok B2 tömítési vájat nélküli ajtótok - közüzemi helyiségek számára kialakított ajtók B3 ajtótok vastagabb ajtólapokhoz, ajtólap EI60 tűzálló fémajtókhoz C1 C2 C3 D1 D2 D3 D4 C1 hagyományos ajtótok; átmenet az előoldali visszahajtás sugarától az ajtótok vágásának felületére C2 sarok sugara R=8 mm a falc nélküli ajtóknál és a lekerekített falcos ajtóknál R" C3 eltolódás az ajtótok vágásában a zárólemez számára, tűzgátló ajtótokok esetében D1 10 mm hagyományos kialakítás, 21 cm-ig történő kiterjesztés lehetőségével D2 R=8 mm-nél nagyobb dekoratív íveléssel történő kialakítás D3 kialakítás készremunkált falra történő felszerelésre, további módosítások végrehajtása nélkül D4 a fal toktól történő elkülönítő kialakítása, egy megfelelő végeredmény érdekében NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 19

20 SAROKTOK PROFILOK RENDELKEZÉSRE ÁLLÓ MÉRETEK Az ajtótok profilok mérettartományai R Ajtótok profil [mm] B1 A szegély mérete [mm] B2 A szegély mérete [mm] F A falc mérete [mm] , Egy ajtótok mérettartományai (általános méretek) Legkissebb szélesség [mm] Legnagyobb szélesség [mm] Legkissebb magasság [mm] Legnagyobb magasság [mm] Ajtótokok egyszárnyú beltéri ajtókhoz Ajtótokok egyszárnyú EI30 acélajtókhoz Ajtótokok egyszárnyú EI60 acélajtókhoz A maximum kapacitás egy beltéri vagy EI30 acél ajtótok gyártását teszi lehetővé 3400 x 2500 mm-es falazat nyílással. SAROKTOKOK ÖSSZESZERELHETŐ SAROKTOK Kis fém saroktok összeszerelhető változatban (belső profil nézet) MEGOLDÁS-PÉLDÁK kis saroktok sarokszelvénnyel és az előoldali visszahajtáson elválasztó behajlítássall Kis fém saroktok Kis saroktok az előoldali visszahajtáson R8 sugárral 20 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

21 SAROKTOK PROFILOK PÉLDÁK PROFILOKRA ÉS MÉRETEKRE Kis saroktok Kis saroktok az előoldali visszahajtáson R8 sugárral Kis saroktok behajlítás nélkül a gumitömítés számára Kis saroktok az az előoldali visszahajtáson elválasztó behajlítással SAROKTOKOK Kis saroktok elválasztó behajlítással R8 sugarú kis saroktok az ajtópántos oldallal ellentétes oldalon A PORTA EI30 acélajtókhoz adaptált tűzgátló ajtótok A PORTA EI60 acélajtókhoz adaptált tűzgátló ajtótok További információkhoz és lehetőségekhez látogassa meg oldalt NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 21

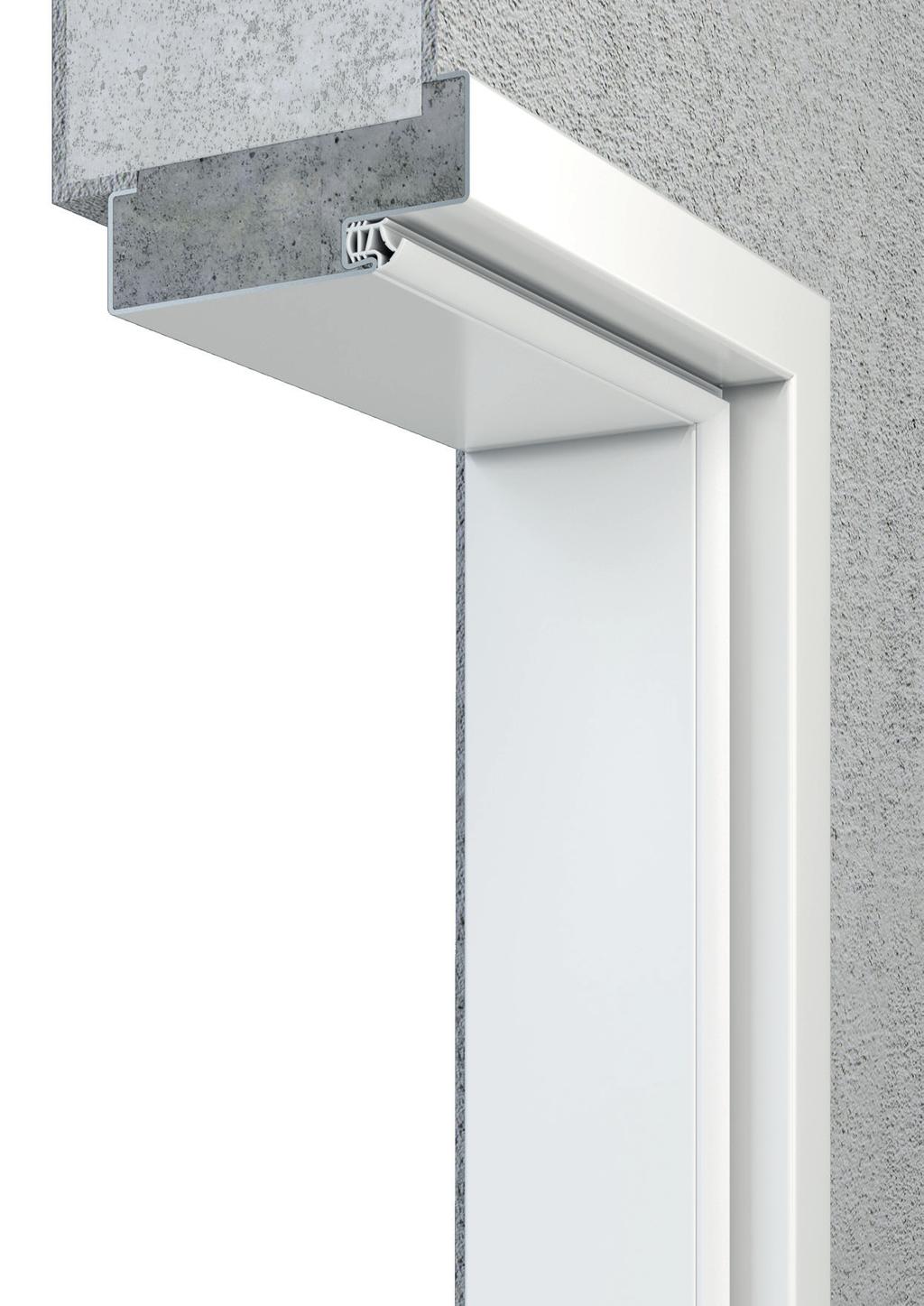

22 Nagy saroktok sarokszelvénnyel NAGY SAROKTOK NAGY SAROKTOK A saroktok lehetővé teszi a falban látható nyílások elrejtését és ugyanakkor az ajtótok fal szélére történő beépítését. Ennek a megoldásnak köszönhetően nem szükséges az ajtótok fal vastagságához történő igazítása. A nagyon vastag falak esetében a sarok- válzozatot lehet összeszerelni. A saroktokok beépíthetők bármilyen típusú falra, egy ellenálló merev szerkezetet képezvén. Ez a megoldás lehetővé teszi a műszaki paraméterek javítását, mint például a tűzállóság, betörésgátlás vagy hangszigetelés. Ezek a jellemzők egy széles körű alkalmazást nyújtanak egy ajtólap készlethez. A saroktokok a következő változatban állank rendelkezésre: - RÖGZÍTETTEK - ÖSSZESZERELHETŐEK 22 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

23 SAROKTOK PROFILOK A PROFILOK BEHAJLÍTÁSÁNAK LEHETŐSÉGEI A PÉLDA SZERINTI MÉRETEKNEK MEGFELELŐEN Az ajtótok sarokszelvénnyel ellátott profilja lehetővé teszi számtalan konfigurációs jellemző alkalmazását, amely hozzájárul ahhoz, hogy az ajtótokok könnyen adaptálhatóak legyenek az ügyfelek funkcionalistásra és megjelenésre irányuló követelményeihez. A1 A2 A3 A4 B1 B2 B3 A5 A6 B4 B5 A1 sarokszelvénnyel rendelkező ajtótok szabványos sarokkal A2 R= 20 mm-es sarok, széles vizuális hatás A3 R= 8 mm-es sarok, csökkent vizuális hatás A4 gumitömítésnek szánt marás nélküli ajtótok - lengőajtók számára A5 rejtett ajtótok sarok A6 peremes sarok, alkalmazási terület pl. kórházakban B1 hagyományos ajtótok tűzálló vagy szabványos zárólemezeknek B2 S6586 zárólemezhez adaptált ajtótok, az EI60 tűzgátló ajtólapokhoz B3 tömítési vájat nélküli ajtótok - lengőajtók számára B4 ajtótok, alagút változat B5 két tömítéssel ellátott ajtótok, hangszigeteléses ajtókhoz NAGY SAROKTOK C1 C2 C3 C4 D1 D2 D3 D4 D5 C1 szabványos termék; átmenet az előoldali visszahajtás sugarától az ajtótok vágásának felületére C2 R20 sarok sugarának kibővítése, korszerűsített vizuális hatás - falc nélküli ajtólapokhoz C3 R=8 mm-es sugarú sarok falc nélküli és R peremű ajtókhoz C4 rejtett ajtótok sarok D1 olyan profil kialakítás amely lehetővé teszi a falra történő felszerelést visszahajtással a fal felületétől 9-21 mm távolságra D2 R=8 mm-nél nagyobb dekoratív íveléssel történő kialakítás D3 kialakítás készremunkált falra történő felszerelésre, további módosítások végrehajtása nélkül D4 a fal toktól történő elkülönítő kialakítása, egy megfelelő végeredmény érdekében D5 rejtett ajtótok kialakítás gipszkarton fal esetén. NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 23

24 SAROKTOK PROFILOK RENDELKEZÉSRE ÁLLÓ MÉRETEK Az ajtótok profilok mérettartományai R Ajtótok profil [mm] B1 A szegély mérete [mm] B2 A szegély mérete [mm] F A falc mérete [mm] A fal vastgaságához mérten az R lehet kissebb vagy egyenlő Egy ajtótok mérettartományai (általános méretek) Legkissebb szélesség [mm] Legnagyobb szélesség [mm] Legkissebb magasság [mm] Legnagyobb magasság [mm] Ajtótokok egyszárnyú ajtókhoz Ajtótokok kétszárnyú ajtókhoz A maximum kapacitás egy 3400 x 2500 mm méretű szabad nyílású ajtótok gyártását teszi lehetővé. ÖSSZESZERELHETŐ AJTÓTOKOK NAGY SAROKTOK Összeszerelhető, összehajtott nagy saroktok, csavaros változatban (belső profil nézet) MEGOLDÁS-PÉLDÁK Rejtett ajtótok Ajtótok kórházak számára Dupla falcos ajtótok 24 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

25 SAROKTOK PROFILOK PÉLDÁK PROFILOKRA ÉS MÉRETEKRE Nagy saroktok Ajtótok, alagút változat PORTA EI60 fa ajtólapokhoz adaptált tűzálló ajtótok Ajtótok szállodák számára NAGY SAROKTOK Sarokszelvénnyel ellátott ajtótok elválasztó behajlítással Ajtótok kórházak számára Rejtett ajtótok 42 db/ei 30 fából készült ajtólapokhoz adaptált dupla lengő ajtószárnyú ajtótok További információkhoz és lehetőségekhez látogassa meg oldalt NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 25

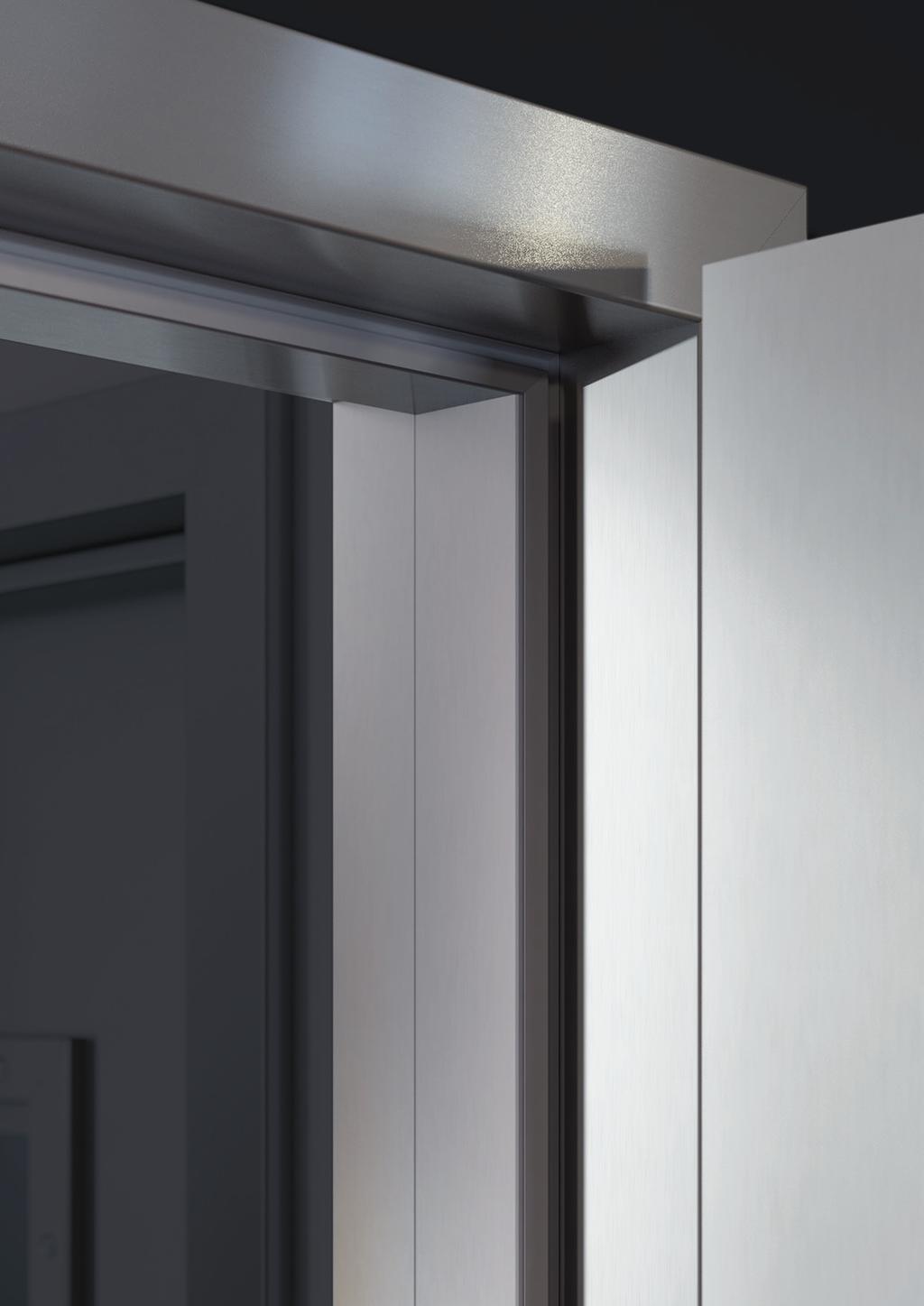

26 Adjusztálható ajtótok PS FÉM AJTÓTOK BURKOLAT PROFILOK Az ajtótok burkolásának legnagyobb előnye a felépítésében nyilvánul meg, amely lehetővé teszi a profilnál lévő fal teljes vastagságának beburkolását. Ennek következtében, a tokburkolatot egy készremunkált falra lehet felszereleni. BURKOLATOK Az ilyen típusú ajtótok beépítése egy nagyon gyors eredményt garantál. A rögzített ajtótokok egy pontos beállítást igényelnek, míg az adjusztálható változatú tokburkolatok lehetővé teszik 2,5 cm-ig az előrejelzett és tulajdonképpeni vastagság közötti eltérésekhez való adaptálást. A tokburkolatok a következő változatban állnak rendelkezésre: - ÁLLÍTHATÓ - FIX 26 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

27 AJTÓTOK BURKOLAT PROFILOK A PROFILOK BEHAJLÍTÁSÁNAK LEHETŐSÉGEI A PÉLDA SZERINTI MÉRETEKNEK MEGFELELŐEN A1 A2 A3 A4 A1 R=20 szabványos sarok az R profilú állítható ajtótok esetén. A2 R = 8 mm sarok állítható vagy PS állítható ajtótokoknál történő alkalmazásra - különböző esztétikai eredmény A3 PS állítható ajtótokok szabványos sarokkal A4 peremes sarok, alkalmazási terület pl. kórházakban C4 B1 B2 B3 C1 C2 C3 B1 tartóprofil szabványos összeillesztése az R profilú állítható ajtótok kiegészítő szegélyével B2 a tartóprofil szabványos összeillesztése a PS állítható ajtótok kiegészítő szegélyével B3 a fém tartóprofil szabványos összeillesztése a fa szegéllyel a Projekt típusú ajtótokok esetében. C1 szabványos ajtótok, tűzálló vagy szabványos tömítéshez C2 gumitömítésnek szánt marás nélküli PS állítható ajtótok, ajusztálható, alagút változat C3 Projekt Premium ajtótok, fa és fémelemek készletében (teherbírás és természetes fafelület aspektusa) C4 két tömítéssel ellátott ajtótok, hangszigeteléses ajtókhoz BURKOLATOK D1 E1 E2 E3 D1 szabványos ajtótok, átemenet az előoldali visszahajtástól az ajtótok vágásának felületére E1 szabványos kialakítás, 21 cm-ig történő kiterjesztés lehetőségével E2 a saroktokokkal megegyező kialakítás E3 a saroktokokhoz hasonlóan R=8 mm-es dekoratív íveléssel történő kialakítás. NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 27

28 AJTÓTOK BURKOLAT PROFILOK ÖSSZESZERELÉSI OPCIÓK Az ajtótok tartományának állíthatósága 25 mm-ig Az ajtótok profilok mérettartományai R Ajtótok profil [mm] B1 A szegély mérete [mm] B2 A szegély mérete [mm] F A falc mérete [mm] Egy ajtótok mérettartományai (általános méretek) Legkissebb szélesség [mm] Legnagyobb szélesség [mm] Legkissebb magasság [mm] Legnagyobb magasság [mm] Ajtótokok egyszárnyú ajtókhoz Ajtótokok kétszárnyú ajtókhoz A maximum kapacitás 3400 x 2500 mm-es falazat nyílásnak megfelelő ajtótok gyártását teszi lehetővé. MEGOLDÁS-PÉLDÁK BURKOLATOK Állítható ajtótok, R profilú ajtótok Projekt ajtótok PS állítható ajtótok derékszögű éllel 28 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

29 AJTÓTOK BURKOLAT PROFILOK PÉLDÁK PROFILOKRA ÉS MÉRETEKRE Az állítható ajtótokok lehetővé teszik az előrejelzett és tulajdonképpeni vastagság közötti eltérésekhez való adaptálást 25 mm-ig. Két darabból összetevődő rögzített ajtótok PS állítható ajtótok éles peremmel Állítható ajtótok éles peremmel Állítható ajtótok R falc nélküli ajtókhoz BURKOLATOK Ívelt állítható ajtótok PORTA 42 db ajtókhoz adaptált ajtótok PROJEKT állítható ajtótok PROJEKT PREMIUM állítható ajtótok További információkhoz és lehetőségekhez látogassa meg oldalt NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 29

30 FELÜLVILÁGÍTÓK Rs Sf Rs 70 S 70 NS NSz H NHz NH 40 Rh S FELÜLVILÁGÍTÓK JELMAGYARÁZAT H - az ajtótok nyitásának magassága NH - a felülvilágító magassága NHz - a kereszttartó teljes magassága (beleértvén a szegélyeket is) Rh - a magasság meghosszabbítása (kereszttartó + üveg) S - a nyitás szélessége Sf - az ajtótok falcának szélessége NS - a nyitás szélessége, beleértvén az oldalvilágítót NSz - a felülvilágító teljes szélessége (beleértvén a szegélyeket is) Rs - a szélesség meghosszabbítása (kereszttartó + üveg 30 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

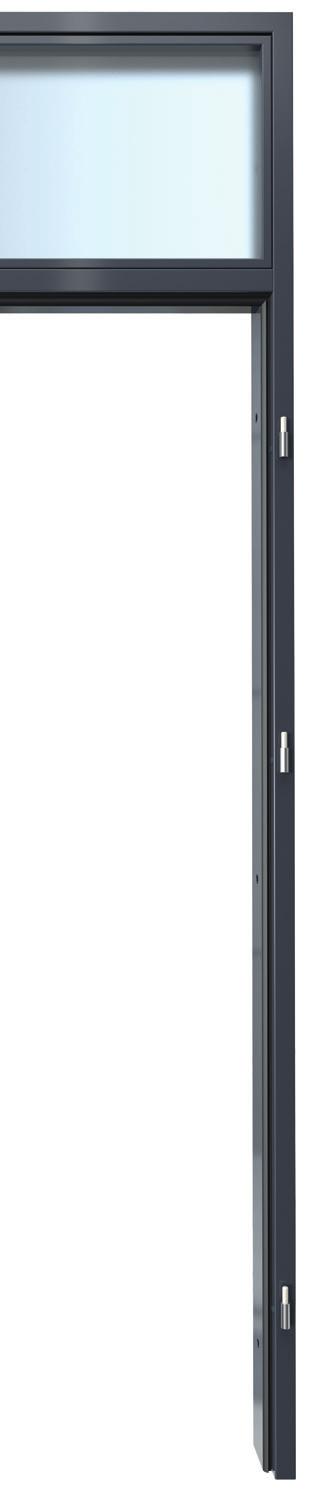

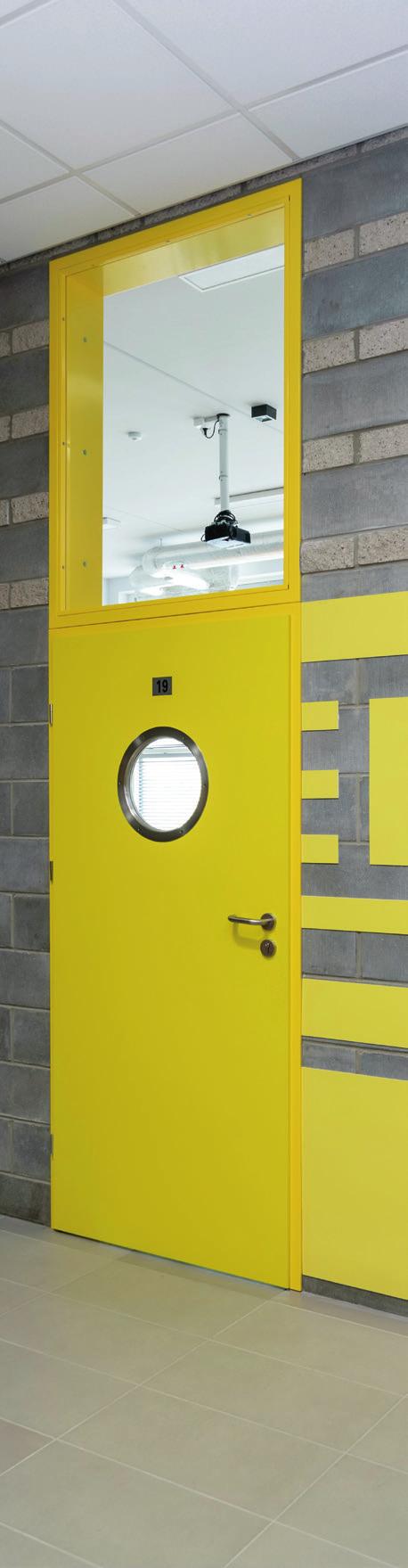

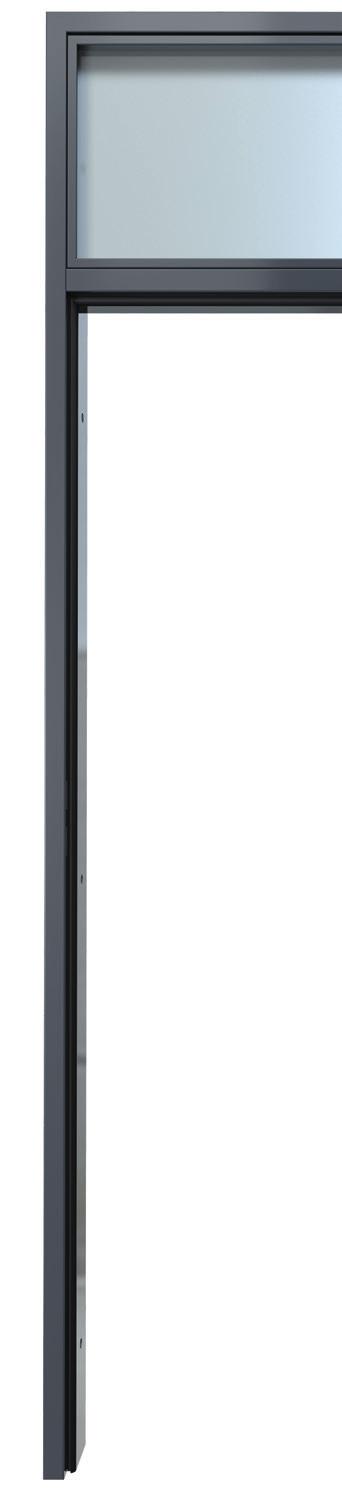

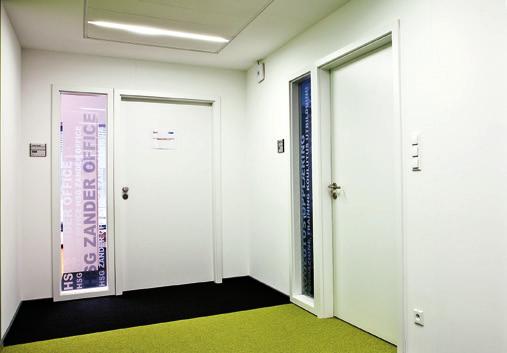

31 FELÜLVILÁGÍTÓK Az azonos profilrendszerű felülvilágítók tökéletesen illenek a fémből készült ajtótokokhoz. Ezek egyszerűen és rendeltetésszerűen világítják meg a fallal elválasztott vagy különálló helyiségeket, amelyek révén megvalósítható a vizuális kommunikáció. Ilyen megoldásokkal gyakran találkozunk az irodaépületeknél, kórházaknál és iskoláknál. A korszerű Porta berendezéspark lehetővé teszi az acél felülvilágítók több változatban történő gyártását, különálló termékként vagy az ajtótokokba integráltan. Az integrált kereszttartók csúcsváltozatban kerülnek kínálatra, jobb vagy bal oldali változatban vagy mindezek együtt. A felülvilágítók mérettartománya (általános méretek) Legkisebb szélesség [mm] Legnagyobb szélesség [mm] Legkisebb magasság [mm] Legnagyobb magasság [mm] Ajtótokok egyszárnyú ajtókhoz Ajtótokok kétszárnyú ajtókhoz PÉLDÁK FELÜLVILÁGÍTÓKRA Felülvilágító és két oldalvilágító, 1. változat Felülvilágító Oldalvilágító (jobb/bal) FELÜLVILÁGÍTÓK Felülvilágító és két oldalvilágító, 2. változat Felülvilágító és egy oldalvilágító (jobb/bal) NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 31

32 AJTÓTOKOK ÖSSZESZERELÉSÉNEK MÓDSZEREI SAROKTOKOK A FÉM SAROKTOKOK RÖGZÍTÉSÉNEK MÓDSZEREI A a profil habbal B b a profil C vagy habarccsal habarccsal történő történő beépítése beépítése a profil habarccsal történő beépítése a a c b b a b a) elterlő kikötőelemekkel [a] és bővítő csapszegekkel [b] (kis saroktokok) történő összeszerelés b) elterlő kikötőelemekkel [a] és bővítő csapszegekkel [b] (tűzálló ajtótokok) történő összeszerelés c) elterlő kikötőelemekkel [a] és bővítő csapszegekkel [b] (tűzálló ajtótokok) és rögzítő dübelekkel [c] történő összeszerelés. SAROKTOK PROFILOK BELTÉRI ACÉL ÖSSZESZERELHETŐ SAROKTOKOK RÖGZÍTÉSÉNEK MÓDSZEREI A a profil B a profil C purhabbal purhabbal vagy habarccsal vagy habarccsal b történő beépítése történő beépítése d a) csak purhabbal vagy habarccsal történő összeszerelés (kikötőelemek nélkül) b) fémdübelekkel [a] PVC csatlakozókkal [b] történő összeszerelés c) gipszkarton falakra ( kikötőelemekkel, [c], önmetsző csavarokkal [d]) történő összeszerelés a c ÖSSZEHAJTHATÓ FÉM AJTÓTOKOK RÖGZÍTÉSÉNEK MÓDSZEREI A profil habbal vagy habarccsal történő összeszerelése B profil habbal vagy habarccsal történő összeszerelése a a a) a szabványos, összehajtható ROMA ajtótokok fémdübelekkel [a] és purhabbal vagy habarccsal történő összeszerelése b) a szabványos, összehajtható PORTA SAFE ajtótokok fémdübelekkel [a] és purhabbal vagy habarccsal történő összeszerelése 32 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

33 TOKBURKOLATOK ÖSSZEHAJTHATÓ ACÉLBÓL KÉSZÜLT AJTÓTOKOK RÖGZÍTÉSÉNEK MÓDSZEREI A a B a b c d e A. könnyű ajtólapokhoz történő rözítés a) gipszkarton falhra falra történő összeszerelés csavaros rögzítő kikötőelemekkel [a] B. nehéz ajtólapokra történő rögzítés a) gy kikötőelem gipszkarton falra történő összeszerelése [a] önmetsző csavarral b) méret és függőlegesség beállítása beállító elemekkel [b] c) egy kikötőelem második részének gipszkarton falra történő összeszerelése [c] és önmetsző csavarral történő rögzítése d) ajtókeret tartó beépítése [d] és az ajtószárny becsavarozása önmetsző csavarral e) a rögzítő kikötőelemek becsavarozása[e] ACÉLBEVONATÚ AJTÓTOKOK GIPSZKARTON (.C. FALAKRA TÖRTÉNŐ RÖGZÍTÉSÉNEK MÓDSZEREI, SZÁRAZON TÖRTÉNŐ ÖSSZESZERELÉS) a Gipszkarton falra történő összeszerelés dübelekkel [a] (szárazon történő összeszerelés) ÁLLÍTHATÓ R PROFILÚ AJTÓTOKOK RÖGZÍTÉSÉNEK MÓDSZEREI A B C a b a profil kitöltése 9,5 mm-es gipszkarton lemezekkel helyszíni szerelésnél történő összeállítással a profil kiegészítő kitöltése kőzetgyapottal, helyszíni szerelésnél történő összeállítással c d az ajtószárny profil kerületének habarccsal történő állandó kitöltése a) cement falra dübelekkel [a] és purhabbal történő összeszerelés b) gipszkarton falra dübelekkel [a] és purhabbal történő összeszerelés c) a műszaki ajtótokok cement falra fémdübelekkel [c] és habarccsal történő összeszerelése [d] NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 33

34 DERÉKSZÖG ÉLŰ, PS ÁLLÍTHATÓ AJTÓTOKOK RÖGZÍTÉSÉNEK MÓDSZEREI A a B b a) cement falra dübelekkel [a] és purhabbal történő összeszerelés b) gipszkarton falra dübelekkel [b] és purhabbal történő összeszerelés PROJEKT / PROJEKT PREMIUM / PROFILÚ ACÉLBÓL KÉSZÜLT AJTÓTOKOK RÖGZÍTÉSÉNEK MÓDSZEREI A B C D b a b b d b a) PROJEKT ajtótokok cement falra fémdübelekkel [a] és purhabbal vagy habarccsal történő összeszerelése b) PROJEKT ajtótokok purhabbal vagy habarccsal [b] történő összeszerelése c) Premium PROJEKT ajtótokok cement falra fémdübelekkel [a] és purhabbal vagy habarccsal történő összeszerelése d) Premium PROJEKT ajtótokok purhabbal vagy habarccsal [b] történő összeszerelése ÖSSZESZERELÉSI VIDEÓK ELÉRHETŐEK A KÖVETKEZŐ CÍMEN: 34 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA További információkhoz és lehetőségekhez látogassa meg oldalt

35 AJTÓTOKOK MÉRETEI A PORTA SZABVÁNYOS KÍNÁLATÁBÓL PN SZERINTI BELTÉRI AJTÓLAPOK SZÁMÁRA V típusú ajtópánt tartó 892 Ow Tanulmányozza a 38. oldalon található táblázatot ajtópánt referencia vonala (BBL) 3. ajtópánt referencia vonala (BBL) 2. ajtópánt referencia vonala (BBL) Os Tanulmányozza a 38. oldalon található táblázatot 3 13,5 A B 30 FIGYELEM! Az ajtópántok méreteinek referencia vonala a Polsoft Ajtópántokhoz J állnak rendelkezésre szint 0 A = 15 B = 29 NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 35

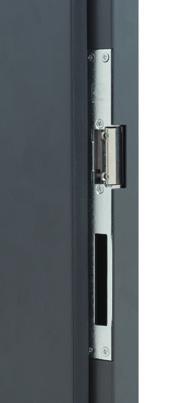

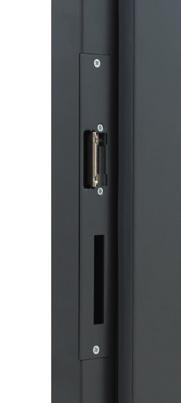

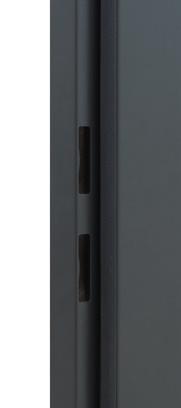

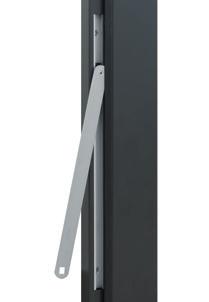

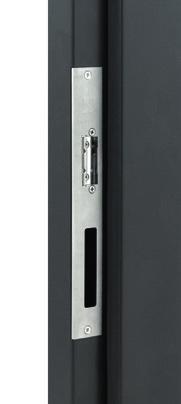

36 PÉLDÁK TARTOZÉKOKRA ZÁRFOGADÓ LEMEZEK, ELEKTROMOS Zár ProFix rendszerű elektromos zárfogadóra adaptált rozsdamentes acél zár ProFix rendszerű elektromos zárfogadóra adaptált rozsdamentes acél zár, falc nélküli változatban Elektromos zárfogadóra adaptált színes ajtótok zár Elektromos zárfogadóra adaptált színes ajtótok zár, falc nélküli változatban ÖNMŰKÖDŐ AJTÓCSUKÓ Csúszókaros ajtócsukó Csúszósínes ajtócsukó Rejtett ajtócsukó A rejtett ajtócsukó csúszósínje KÜSZÖBÖK Rozsdamentes küszöb a Porta ajtótokokhoz 36 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

37 PÉLDÁK TARTOZÉKOKRA PÉLDÁK AJTÓPÁNTOKRA V típusú ajtópánt tartó Anuba típusú ajtópánt tartó 3D VX típusú ajtópánt tartó Együttműködő partnereink NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 37

38 JELMAGYARÁZAT S0 S B OS HZ HS OW HB H0 D S S S S Z 8 mm készremunkált padlózat szintje MÉRETEK JELMAGYARÁZATA a falcos ajtólap teljes szélessége a falcos ajtólap magassága az ajtólap vastagsága az ajtótok beépítésére előkészített falnyílás szélessége az ajtótok beépítésére előkészített falnyílás magassága, a készremunkált padlózat szintjétől mérve a nyíláson áthaladó szélesség (az ajtótok függőleges elemei közötti távolság) - Alfa, Beta és gardrob ajtóinak esetében a méret az ajtópántokra felhelyezett ajtó vastgaságával kisebb a nyíláson áthaladó magasság (a küszöbbel ellátott ajtóknál a méretből levonásra kerül a küszöb magassága) az ajtótok szélessége szegélyek nélkül az ajtótok magassága szegélyek nélküli méret az ajtótok teljes szélessége, szegélyek beszámításával az ajtótok teljes magasséga, szegélyek beszámításával az ajtónak szánt nyílás szélességének/magasságának variációira vonatkozó elfogadott tolerancia S S H S D S S 0 H 0 O S O W S B H B S Z H Z T S/W A szokványos kínálatban rendelkezésre álló ajtótokok MÉRETEINEK TÁBLÁZATA SAROKTOKOK Ajtótok típus Fix beltéri ajtókhoz Fix Porta műszaki ajtókhoz Porta kollekció megnevezése Kis saroktok Kis saroktok hagyományos fémajtókhoz Univerzális ajtók közüzemi helyiségekhez Fém EI 30 Fém EI 60 Méret S S H S D S S 0 H 0 O S O W S B H B S Z H Z T S/W * * ±10 / ± ±10/ ± *** ±10 / ± ±10 / ± ±10/ ±5 AJTÓPROFILOK SAROKSZELVÉNNYEL Ajtótok típus Fix beltéri ajtókhoz Porta kollekció megnevezése Porta kollekció megnevezése Saroktok gipszkarton falakhoz Méret S S H S D S S 0 H 0 O S O W S B H B S Z H Z T S/W * ±10 / 90* ± * * / / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

39 Csuklós beltéri ajtókhoz Fix, beltéri Porta bejárati ajtókhoz Fix, Porta műszaki ajtókhoz Nagy Lapraszerelt tok rozsdamentes acélból Nagy Lapraszerelt tok PVC réteggel AGÁT, OPÁL, KWARC, GRÁNIT ENDURO ENDURO - forgatható változatban AQUA EI 30, Rw 27 db, Rw 32 db SILENCE Rw 37 db lengő ajtószárnnyal SILENCE Rw 37 db falcnélküli Rw 42 db EI * * * * / / ** / / / / / ±10 / ±5 ±10 / ±5 ±10 / ±5 ±10 / ±5 ±10 / ±5 ±10 / ±5 ±10 / ±5 +10 / / +5 ±10 / ±5 ±10 / ±5 AJTÓTOK BURKOLATOK Ajtótok típus Állítható, beltéri ajtókhoz Állítható, beltéri PORTA ajtókhoz Állítható, PORTA műszaki ajtókhoz Porta kollekció megnevezése PS állítható ajtótok éles peremmel PS állítható ajtótok (R profillal) PROJEKT, PROJEKT PREMIUM, AGÁT, OPÁL, KWARC, GRANIT ajtókhoz PROJEKT, PROJEKT PREMIUM EI30, Rw 27 db, Rw 32dB ajtókhoz PROJEKT, PROJEKT PREMIUM EI60 ajtókhoz PROJEKT, PROJEKT PREMIUM Rw 42 db ajtókhoz Méret S S H S D S S 0 H 0 O S O W S B H B S Z H Z T S/W * * / * / 90* * / /48 45/ / * FIGYELEM! A befektetők megrendelései (800, 900 mm nyílás) - amely szabványosként áll rendelkezésre - többletköltségek nélkül (befektetési norma - 8 mm az OW-hoz kell hozzáadni). Az adott készlethez a megfelelő méretű ajtólapot válassza ki. ** A fémküszöb alkalmazása 16 mm-el csökkenti a méretet. ** A függőleges széleken mért ajtólapvastagság / további információkért tanulmányozza a befektetési katalógust. MEGJEGYZÉSEK: Mérettűrések a lengyel szabvány szerint (PN): 1 m-ig: ± 1 mm, 1 m felett: ± 2 mm. Az ajtótokok készremunkált padlózatokra történő beépítésre vannak tervezve. A fémből készült ajtótokokat 30 mm-el hosszabbra lehet megrendelni, hogy a széleit a betonba lehessen illeszteni. Majd HB és HZ 30 mm-el kell növelni ( -30 szint) ±10 / ±5 ±10 / ±5 ±10 / ±5 ±10 / ±5 NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 39

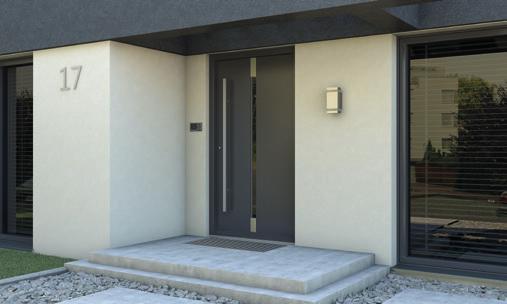

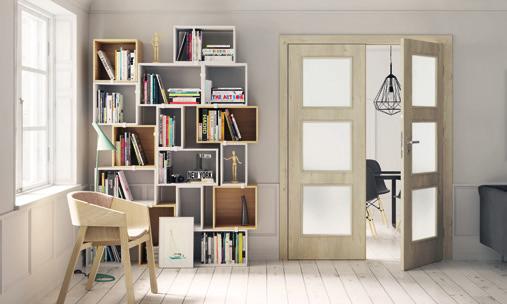

40 A PORTA CSOPORT TELEJSKÖRŰ KÍNÁLATA A Porta ajtók széles választéka lehetővé teszi az egyéni igényeknek és szükségeknek megfelelő termék kiválasztását. Állandó jelleggel nyomon követjük a formatervezés terén létező trendeket, egy érvényes és vonzó kínálat érdekében. Biztosítjuk, hogy a színek megfeleljenek az ügyfél igényeinek. Ugyanakkor nagy figyelmet fordítunk a részletekre, ezért a Porta egy olyan márka, amely a működő megoldásokat ötvözi a kiváló minőséggel. BELTÉRI AJTÓK szintetikus felületkialakítás Családi házak panellakások, műhelyek és irodák számára ajtó formatervezések és lemezborítások széles skáláját kínáljuk. Úgy a klasszikus design kedvelői mint a legújabb trendek kedvelői a kínálatunkban biztosan találnak olyan terméket amely megfelel igényeiknek. BELTÉRI AJTÓK természetes furnér A jóizlés, valamint a meglepő és elegáns megoldások kedvelőinek természetes kialakítású ajtókollekciót készítettünk elő. Találhatnak hagyományos és korszerű ajtókat is BELTÉRI BEJÁRATI AJTÓK A Porta bejárati ajtók erősített, tűzálló és betörésgátló változatban állnak rendelkezésre. Megemlítést érdemel, hogy a bejárati ajtók a beltéri ajtók színtartományában állnak rendelkezésre. Ilyenképpen, könnyen lehet társítani a bejárati ajtó színét a beltéri ajtók színével. KÜLTÉRI BEJÁRATI AJTÓK A kültéri ajtók kiegészítik az épület stílusát és védelmet nyújt a zajjal, hideggel és nedveséggel szemben. A Porta ajtók kiváló hőszigetelési jellemzőkkel rendelkeznek, amelyek a hatékony betörésgátlási megoldásokkal együtt kényelmet és biztonságot nyújtanak. 40 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

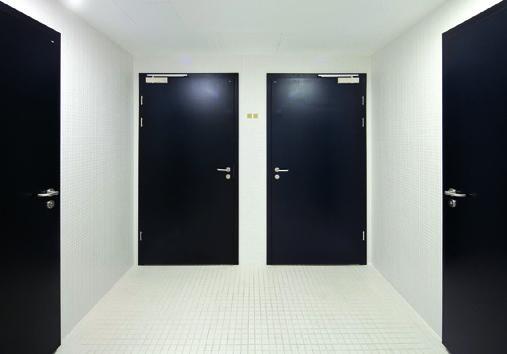

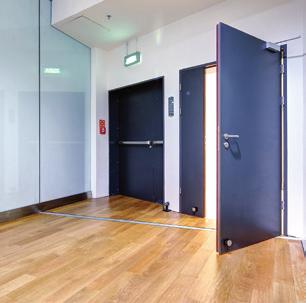

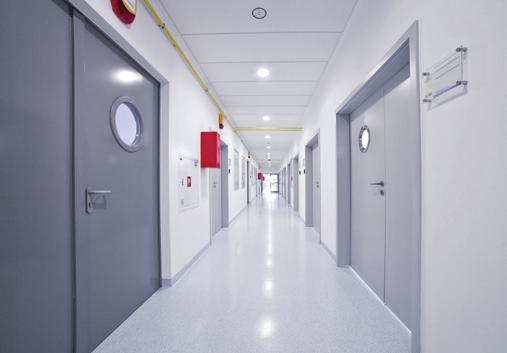

41 MŰSZAKI AJTÓK A műszaki ajtók elengedhetetlen kiegészítői a középületekben, bevásárló központokban, filmszínházakban, stb alkalmazott ajtók sorozatának. Ilyen ajtókat találhatunk a lakóépületekben is. A műszaki ajtók széles skálája lehetővé teszi az épület tűzállóságára és hangszigetelésére vonatkozó minden követelmény betartását. ACÉLAJTÓK A kiváló minőségű galvanizált és savakkal szemben ellenálló acél alkalmazása lehetővé teszi, hogy a laboratóriumok, úszómedencék, stb., agresszív feltételeinek ellenálló ajtókat kínáljunk. Az acélból készült ajtók tökéletesek a kereskedelmi épületek, garázsok, alagsorok vagy a magas higiéniai követelményű műszaki helyiségei számára. AJTÓTOKOK, FELÜLVILÁGÍTÓK A fából és a fémből készült Porta ajtók széles skálája lehetővé teszi a paraméterek és tulajdonságok egyesítését, amelyek kielégítik tervező vagy a felhasználó minden elvárását. Az ajtólappal megegyező felületkialakítás színe és típusa lehetővé teszi, hogy egy teljes, vizuális és működési szempontból egységes paraméterekkel rendelkező készletet kínálhassunk. BURKOLATOK, BEÉPÍTETT BÚTOROK Az ajtóportálok és különféle beépített bútorok iránti növekvő érdeklődés a Porta kínálatban tükröződik. Ajánlatunkhoz tartozik a falburkolatok megfelelő vastagságban történő kiválasztása és bármilyen méretben, az ajtóval megegyező burkolattal. Ez lehetővé teszi az ajtó szomszédságában egy vizuálisan egységes, komplex bútor kialakítását. NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA / PORTA STEEL / 41

42 Az Ön igényeihez adaptált ajtótok Az üres részeket töltse ki az Ön által kiválasztott ajtótok méreteivel VX típusú ajtópánt tartó V típusú ajtópánt tartó Anuba típusú ajtópánt tartó 1. ajtópánt referencia vonala (BBL) 3. ajtópánt referencia vonala (BBL) Ow szint 0 2. ajtópánt referencia vonala (BBL) Os Falcos ajtóhoz Dupla falcos ajtóhoz Pánt típusa: A C A 50 B B D A = C = B = D = Bal Jobb Információk: Ow - átjáró méret magassága Os - átjáró méret szélessége K A szabványos kínálatba be nem sorolt megrendelések a kontrakt osztályára kerülnek előterjesztésre. 42 / PORTA STEEL / NEM TALÁLT MEGFELELŐ MEGOLDÁST? LÉPJEN VELÜNK KAPCSOLATBA

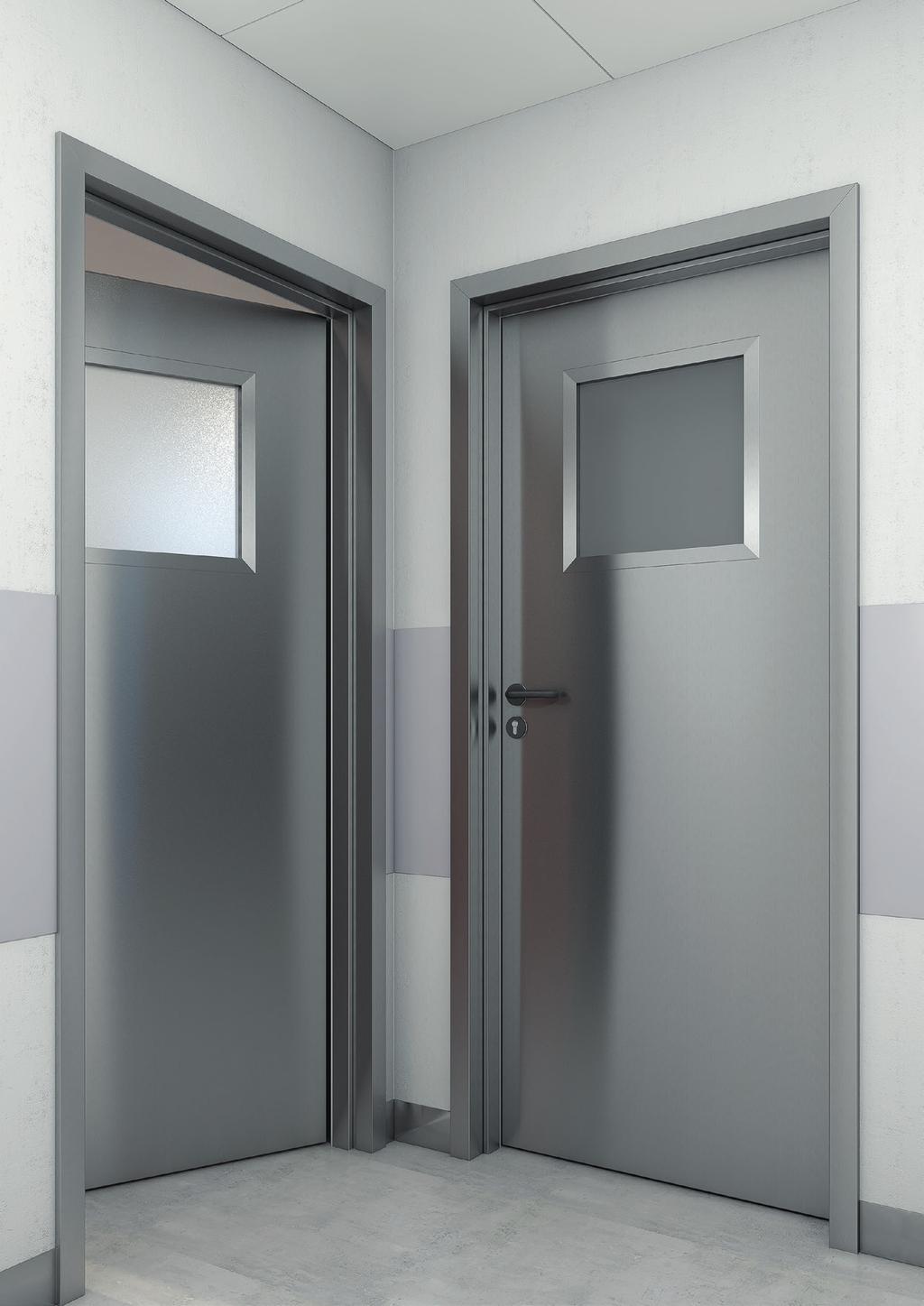

43 Rozsdamentes acélból készült ajtótokból és ajtólapból összetevődő készlet orvosi laboratóriumban történő alkalmazásra

44 További információkért és megoldásokért lépjen be a honlapra S.C. PORTA KMI România S.R.L. Zona Industrială Arad Nord Vest, Strada III, Nr. 11, Arad telefon: + 40 / , fax: + 40 / info_doors@porta.com.pl CUI: RO , J02/910/2003, Capital social: RON PORTA gyárak PORTA forgalmazók hálózata Druk PORTA 869/1. Zlecenie MP Data
