1 All Seasons CLIMATE COMFORT Heating Air Conditioning Applied Systems Refrigeration Magasra tesszük a mércét!...újra! Zsidó Norbert mérnök tanácsadó SECRET

2 A technológia fejlődése 30 évvel ezelőtt 30 évvel ezelőtt VRF technológia Új korszak a kereskedelmi épületeknél 2

3 Időutazás 187%-kal hatékonyabb! HYBRID 2012 EER x 187 % Változó elpárolgási hőmérséklet szabályozás

4 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 4

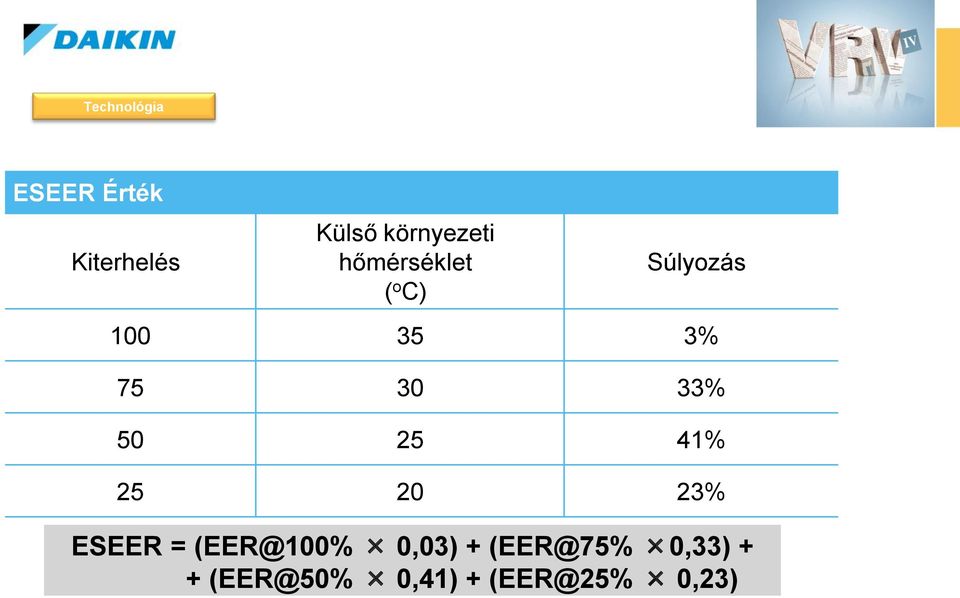

5 Technológia VARIABLE REFRIGERANT TEMPERATURE ESEER Érték Kiterhelés Külső környezeti hőmérséklet ( o C) Súlyozás % % % % ESEER = (EER@100% 0,03) + (EER@75% 0,33) + + (EER@50% 0,41) + (EER@25% 0,23) 5

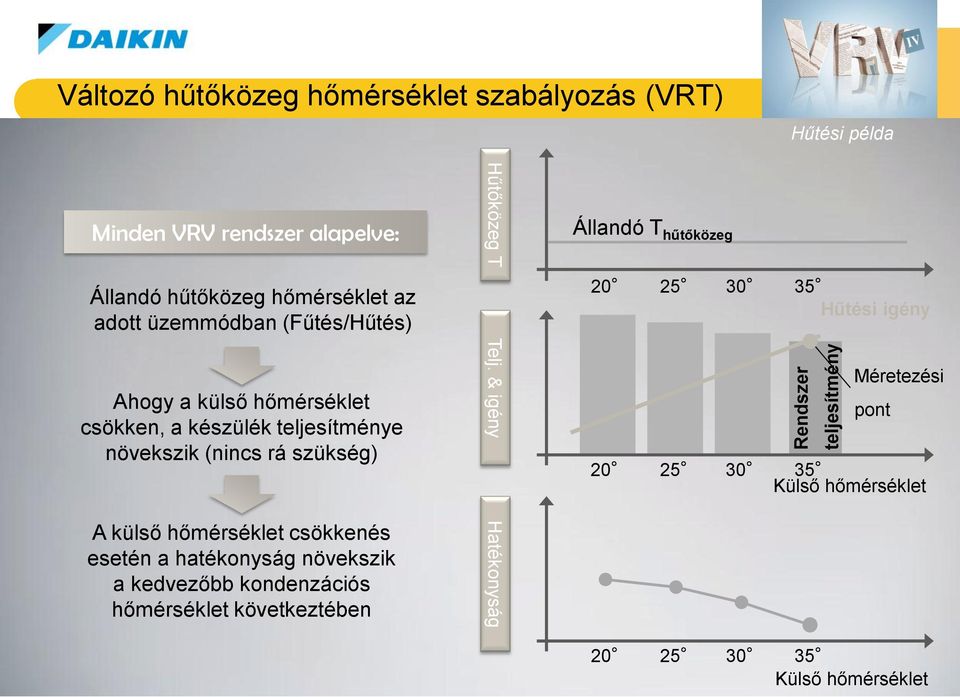

6 Rendszer teljesítmény Változó hűtőközeg hőmérséklet szabályozás (VRT) Hűtési példa Minden VRV rendszer alapelve: Hűtőközeg T Állandó T hűtőközeg Állandó hűtőközeg hőmérséklet az adott üzemmódban (Fűtés/Hűtés) Hűtési igény Ahogy a külső hőmérséklet csökken, a készülék teljesítménye növekszik (nincs rá szükség) Telj. & igény Méretezési pont 35 Külső hőmérséklet A külső hőmérséklet csökkenés esetén a hatékonyság növekszik a kedvezőbb kondenzációs hőmérséklet következtében Hatékonyság Nagy All Seasons Roland CLIMATE COMFORT Külső hőmérséklet Direct Expansion A/C > SBU 6 The next generation VRV 6

7 Rendszer Teljesítmény teljesítmény Változó hűtőközeg hőmérséklet szabályozás (VRT) Hűtési példa Automatikus VRT üzemmód Magasabb hűtőközeg hőmérséklet a hűvösebb nyári napokon A külső hőmérséklet csökkenése estén a rendszer teljesítménye jobban illeszkedik a hőterheléshez A hatékonyság nagy mértékben nő, mert a kondenzációs nyomás csökken, az elpárolgási nyomás növekszik, és a kompresszor optimális fordulaton működik Hűtőközeg T Telj. / igény Hatékonyság Állandó T hűtőközeg Változó T hűtőközeg Hűtési igény Méretezési pont Külső hőmérséklet Nagy All Seasons Roland CLIMATE COMFORT Külső hőmérséklet Direct Expansion A/C > SBU 7 The next generation VRV 7

8 Rendszer teljesítmény Változó hűtőközeg hőmérséklet szabályozás (VRT) Hűtési példa Automatikus VRT üzemmód Hűtőközeg T Állandó T hűtőközeg Változó T hűtőközeg Hűtési +28% Hűtési szezonális hatékonyság Telj. / Igény 20 igény Méretezési pont Külső hőmérséklet Csökkenő elektromos energia felvétel Csökkenő üzemeltetési költség Csökkenő CO 2 kibocsátás Hatékonyság Nagy All Seasons Roland CLIMATE COMFORT Külső hőmérséklet Direct Expansion A/C > SBU 8 The next generation VRV 8

9 Technológia VARIABLE REFRIGERANT TEMPERATURE Változó Hűtőközeg Hőmérséklet Alap Automatikus Emelt hőmérséklet (hűtés) Takarékos üzem (fűtés) Erőteljes Gyors Időjárás követő T e Lágy Gazdaságos 9

10 Technológia VARIABLE REFRIGERANT TEMPERATURE Automata üzemmód- Hűtés Erőteljes Gyors Lágy Min. Üzemi T e 6 o C (3 o C * ) 6 o C 6 o C Max. Üzemi T e 16 o C Reakció sebesség Gyors Gyors Közepes Maximális teljesítmény >100% 100% 100% Időjárás követő T e. Cél T e beállítás nem elérhető Mindig a szükséges teljesítmény és magas EER biztosítása. * T e <6 o C üzem csak speciális modellnél elérhető Átlagos ESEER (III) = 5,1 Átlagos ESEER (auto) = 6,6 Automatic Mode (Mild = Default Setting) 28%-kal magasabb hatékonyság! 10

11 Technológia VARIABLE REFRIGERANT TEMPERATURE T ( o C) 35 Hűtés időjáráskövető! +28% ESEER! Nincs huzathatás! Tamb Tkülső Fixed Tfix elpár Te Auto Tauto Te Tkifújt All Seasons CLIMATE COMFORT Óra 11

12 Technológia VARIABLE REFRIGERANT TEMPERATURE Beállítási T e Emelt hőmérsékletű hűtési üzem Erőteljes Gyors Lágy Gazdaságos 7, 8, 9, 10, 11 o C Reakció sebesség Gyors Gyors Közepes Maximális teljesítmény >100% 100% 100% T e beállítható, de nem változtatható NEM időjáráskövető T e. Magas EER érhető el, köszönhetően a magas kifújt levegő hőmérsékletnek. Te speciális modelleknél csökkenthető (pl. olajvisszahordás miatt) Emelt hőmérsékletű Hi-Sensible Mode hűtési üzem 12

13 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 13

14 Folyamatos fűtés a leolvasztási ciklus alatt Minden hőszivattyús rendszer kültéri egységének hőcserélőjén jég képződik fűtési üzemmódban. A hőszivattyús rendszer fordított hűtő körfolyamattal, vagyis hűtési üzemmódban végzi a leolvasztást, amikor is a a beltéri egységeken keresztül vesz fel hőt a rendszer. Ezt a jeget le kell olvasztani, amely leolvasztás üzemmódban történik. Ez azt jelenti, hogy a beltéri egység üzemmódja fűtésről hűtésre változik. Bizonyos esetekben érezhető a hideg levegő huzata a beltérben. Nagy All Seasons Roland CLIMATE COMFORT Direct Expansion A/C > SBU 14 The next generation VRV 14

15 Folyamatos fűtés a leolvasztási ciklus alatt Ez volt a folyamat 70 évig... EGÉSZEN MOSTANÁIG All Seasons CLIMATE COMFORT 15 15

16 Folyamatos fűtés a leolvasztási ciklus alatt A Daikin most bemutat egy komfortosabb megoldást A -ben lévő különleges hőakkumulátort Ez az akkumulátor biztosítja az energiát a leolvasztáshoz, és a beltéri egységekhez A hőt nem a beltéri egységből vonjuk el, így leolvasztás alatt a beltéri egység továbbra is fűt, azaz kellemes meleg levegőt fúj, nincs hideg huzat. All Seasons CLIMATE COMFORT 16 16

17 Folyamatos fűtés a leolvasztási ciklus alatt Nincsen de nincsenek feltételek - Teljesítménytől független - Külső hőmérséklettől független - Minden leolvasztási ciklusra érvényes Az egyetlen rendszer a piacon, amely valóban folyamatos fűtést biztosít a leolvasztási ciklus alatt is! Nagy All Seasons Roland CLIMATE COMFORT Direct Expansion A/C > SBU 17 The next generation VRV 17

18 Technológia Hogyan működik a fázisváltó anyag? Kapszula A fázisváltó anyag (PCM) képes hőt elvonni vagy környezetének leadni az energiát, miközben halmazállapotát megváltoztatja. A PCM hőt ad le a környezetének megszilárdul PCM szilárd állapotban Hőmérséklet emelkedés Hőmérséklet csökkenés Kapszula A PCM elnyeli a hőt olvad PCM folyékony állapotban 18

19 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 19

20 Technológia Gyorsított funkciók Egyszerűbb üzembe helyezés és szerviz Előre elmentett beállítások több rendszer illetve üzlet esetében is alkalmazható 20

21 Technológia Egyszerűsített beüzemelés és szerviz Digitális kijelző: Programkapcsolók: Grafikus felület a rendszer felprogramozásához Lényegesen kevesebb időt vesz igénybe e beüzemelés és beállítás Üzletláncok boltjainak azonos beállítása elengedhetetlen Több idő marad a tesztüzemre Könnyű hibajel olvasás 21

22 Technológia Főbb beállítási lehetőségek Te beállítás Tc beállítás Magas külső statikus nyomású ventilátor Csendesítési funkciók aktiválása Energiafelhasználás korlátozás Hibaüzenetek visszamenőleg és még sok egyéb funkció! 22

23 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 23

24 Kültéri egység BASIC SPECS RXYQ_T RYYQ_T RYMQ_T HP Hűtési teljesítmény kw 22,4 28,0 33,5 40,0 45,0 50,0 56,0 Fűtési teljesítmény kw 25,0 31,5 37,5 45,0 50,0 56,0 63,0 Méretek (SzéxMéxMa) mm 934x769x x769x1688 Kompresszor Ventilátor Áramellátás Csőátmérők 3ph. ~ / V / 50Hz mm 9,5 9,5 12,7 12,7 12,7 15,9 15,9 mm 19,1 22,2 28,6 28,6 28,6 28,6 28,6 24

25 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 25

26 Kültéri egység PIPING HOSSZAK - MAGASSÁGOK Legtávolabbi beltéri: 165m (190m eqvivalens) Magasság a kültéri és beltéri között: 90m Magasság különbség a beltérik között: 30m Teljes csőhossz: 1.000m Megjegyzés: ezek a határok függenek a beltérik típusától, csőátmérőktől stb. A vonatkozó előírásokat mindig ellenőrizni kell. 165m Kültéri és beltéri között 90m szintkülönbség a kültéri és beltéri között 30m Szintkülönbség a beltérik között 30m 26

27 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 27

28 Beltéri egység ÚJ ÚJ ÚJ ÚJ ÚJ E.V. E.V. 3 ταχυτήτων + αυτομ. ρύθμιση ροής αέρα 28

29 Beltéri egység Koncepció Alacsony hőmérsékletű fűtővíz VRV rendszerből Hidro-box Üzemtartomány Hűtés: - Külső: +10 o C ~ +43 o C - Előremenő vízhőmérséklet: +5 o C ~ +25 o C Fűtés: - Külső: -20 o C ~ +20 o CDB - Előremenő vízhőmérséklet: +5 o C ~ +45 o C Kombináció Csak VRV beltéri egységekkel kombinálható, önállóan a hidrobox nem engedélyezett Kiterhelési ráta Teljes rendszerre: 50 ~ 130% A hidroboxra: 50 ~ 80% 29

30 Magasra tesszük a mércét újra! A VRV rendszer fogyasztása személyre szabható Total Solution Változó Hűtőközeg Hőmérséklet A VRV IV speciális elemekkel kombinálható: Biddle légfüggöny Intelligens vezérlés, távindítás, távfelügyelet és szivárgásellenőrzés Új LT Hidrobox az alap konstrukcióban Teljes körű komfort: Légkezelő illesztése VRV IV-hez 30

31 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 31

32 Az elvárások, előírások gyorsan változnak a tervezők számára > Meg kell felelni az egyedi építési követelményeknek, mérsékelve a beruházási és üzemeltetési költségeket > Monovalens fűtés > Ökológiai kialakítás, az előírt követelményeket teljesítő és azt meghaladó rendszert alkotni GYORSAN & KÜLÖNLEGESET 32

33 Az elvárások, előírások gyorsan változnak a kivitelezők számára > Egyszerűsített beüzemelés és szerviz a VRV konfigurátorral > Egy kivitelező a teljes rendszerre > Automatikus hűtőközeg feltöltés > Automatikus szivárgás ellenőrzés KÖNNYEN & IDŐTAKARÉKOSAN 33

34 Az elvárások, előírások gyorsan változnak a végfelhasználók számára > Szezonális hatékonyság fokozása > Újabb elvárások a személyes komforttal szemben > Intelligens vezérlés > Személyre szabható rendszer iránti igény > Alacsony üzemeltetési költség KÖLTSÉGHATÉKONY & EGYEDI 34

35 Energiagazdálkodás Alkalmazás: 1. VÁROS: Strasburg 2. TÍPUS: Irodaház 3. FELÜLET: 300m 2 4. SZEZON: Nyár 35

36 Energiagazdálkodás Alapadatok: MÓD: Hűtés MAX. TKÜLSŐ. = 31 o C (50%) ÜZEMÓRA: 06:00 ~ 18:00 MUNKANAPOK: H ~ P BELTÉRIK SZÁMA: 7 IGÉNY: 27,0kW OPERATIONAL LOAD: 24,2kW BEÁLLÍTÁS: helyiség: 19 o C(n)/27 o C(sz) Tkülső 16 o C Load = 0 kw ENERGIA ÁRAK: Magas: 0,18 / kwh (H ~ P: 07:00 ~ 16:00) Alacsony: 0,06 / kwh CO 2 EMISSION = 0,032kg/kWh 36

37 Energiagazdálkodás T amb. ( o C) 35 T külső T e (VRT) T e ( o C) T e (fix) t (idő) Hours 37 0

38 Energiagazdálkodás Modell 1: Tervezett Te = 6 o C Üzemi Te = fix +32% Beltéri: 7 x FXFQ40A Hatékonyság Kültéri: 1 x RYYQ10T Kiterhelés: 112% -25% Csőrendszer veszteség: 7% Energia költség -25% CO 2 Modell 2: Tervezett Te = 6 o C Üzemi Te = VRT Beltéri: 7 x FXFQ40A Kültéri: 1 x RYYQ10T Kiterhelés: 112% Csőrendszer veszteség: 7% Változó Hűtőközeg Hőmérséklet Modell 3: Tervezett Te = 11 o C Üzemi Te = fix Beltéri: 7 x FXFQ63A Kültéri: 1 x RYYQ14T Kiterhelés: 125% +8% Hatékonyság -6% Csőrendszer veszteség: 5% Energia költség -6% CO 2 ESEER = 4,29 Felv. telj. = kwh Energia költség = 284,92 CO 2 = 76,02kg ESEER = 5,68 Felv. telj. = kwh Energia költség = 217,07 CO 2 = 57,41kg ESEER = 5,26 Telj. felv.= kwh Energia költség = 225,49 CO 2 = 60,87kg 38

39 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 39

40 Stílus & Külső Kompakt méret könnyebb telepíthetőség Nagyobb kijelző egyszerűbb kezelhetőség 40

41 TECHNOLÓGIA VÁLTOZÓ ELPÁROLGÁSI HŐMÉRSÉKLET FOLYAMATOS FŰTÉS KONFIGURÁTOR KÜLTÉRI EGYSÉG MÉRETSOR TECHNIKAI JELLEMZŐK BELTÉRI EGYSÉGEK ÉRINTŐKÉPERNYŐS SZABÁLYZÓ ÚJ TENDENCIA 41

42 A környezettudatosság szükségessége Nobel Peace Prize

43 A CO 2 kibocsátás csökkentése VILÁGÍTÁS AUTÓ A/C 43

44 efficiency Törekvés a globális felmelegedés mérséklésére Környezetváltozás Nemzetközi akcióterv Európai akcióterv Cél Globális felmelegedés Kyoto Protokol (2005) célterv (2008) Hogyan? VÁLLALT PROGRAMOK Siker kulcsa: Prémium termékek támogatása Pl.: Öko-cimke KÖTELEZŐ PROGRAMOK Siker kulcsa: A Piac elmozdítása az energia hatékony berendezések irányába Pl.: Öko-dizájn Irányelv 44

45 Mi az a BREEAM? Building Research Establishment Environmental Assessment Method A világ vezető kialakítási és környezet értékelési módszer a fenntartható épületek számára 200,000 épület rendelkezik BREEAM minősítéssel BREEAM minősítést csak engedéllyel rendelkező szervezet adhat. Átlátható pontozási rendszert használ 45

46 Mi az a BREEAM? Energia és CO2 kibocsátás Víz Anyagok Esővíz hasznosítás Szemét Szennyezés Egészség és jólét Vezetés Ökológia 46

47 A BREEAM előnyei Üzemeltetési költség 8~9% 7,5% Épület értéke 3,5% Kihasználtság 3% Bérlők 47

48 F Park Irodaház 3 korszerű és energiahatékony irodaház Enschede közelében Fókuszban a fenntarthatóság és az ügyfél 1. Energiafogyasztás csökkentése 2. Megújuló energia felhasználása 3. Nem megújuló energiaforrás kiemelkedően hatékony hasznosítása 48

49 F Park Irodaház CO 2 Elszívás Szerkezet hőtárolás Szolár Panelek a tetőn Intelligens világítás Geotermikus rendszer Speciális tetőszerkezet Hővisszanyerés Energiahatékony liftek Csak zöld energia Esővíz hasznosítás Teljes energiafogyasztás 65%-kal csökkent 49

50 80-as évek 8 beltéri 14 kw Köszönöm a figyelmet! beltéri 147 kw 50

51 Magasra tesszük a mércét! Újra! 51
