1 TERVEZŐI KONFERNCIA 2012 EuP LOT10 előadja: Katona István

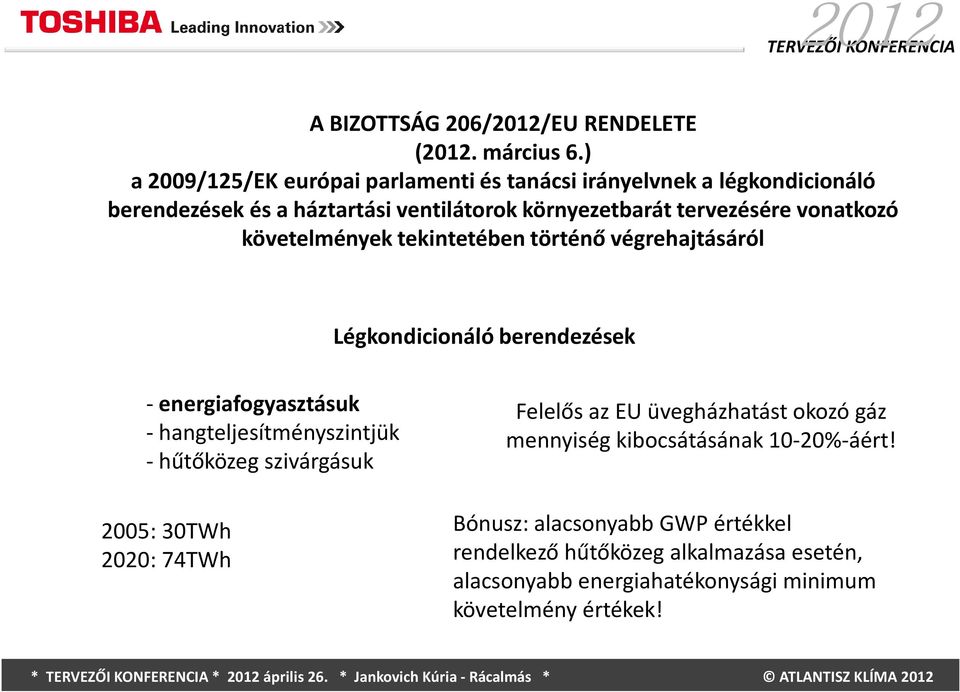

2 2012 A BIZOTTSÁG 206/2012/EU RENDELETE (2012. március 6.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a légkondicionáló berendezések és a háztartási ventilátorok környezetbarát tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról Légkondicionáló berendezések energiafogyasztásuk hangteljesítményszintjük hűtőközeg szivárgásuk 2005: 30TWh 2020: 74TWh Felelős az EU üvegházhatást okozó gáz mennyiség kibocsátásának 10 20% áért! Bónusz: alacsonyabb GWP értékkel rendelkező hűtőközeg alkalmazása esetén, alacsonyabb energiahatékonysági minimum követelmény értékek!

vonatkozó követelmények tekintetében történő végrehajtásáról Légkondicionáló berendezések energiafogyasztásuk hangteljesítményszintjük hűtőközeg

3 2012 EER és COP meghatározása az EU szerint: 5. mért hűtési jóságfok (EER rated): a készülék névleges hűtőteljesítménye [kw] osztva a hűtéshez tartozó mért bemeneti teljesítményével [kw], standard mérési körülmények között történő hűtés mellett; 6. mért fűtési jóságfok (COP rated): a készülék névleges fűtőteljesítménye [kw] osztva a fűtéshez tartozó mért bemeneti teljesítményével [kw], standard mérési körülmények között történő fűtés mellett; Standard mérési körülmények: Hűtés: belső hőmérséklet: 27 C DB/ 19 C WB, külső hőmérséklet: 35 C DB Fűtés: belső hőmérséklet: 20 C DB, külső hőmérséklet: 7 C DB, 6 C WB

mérési körülmények között történő hűtés mellett; 6.

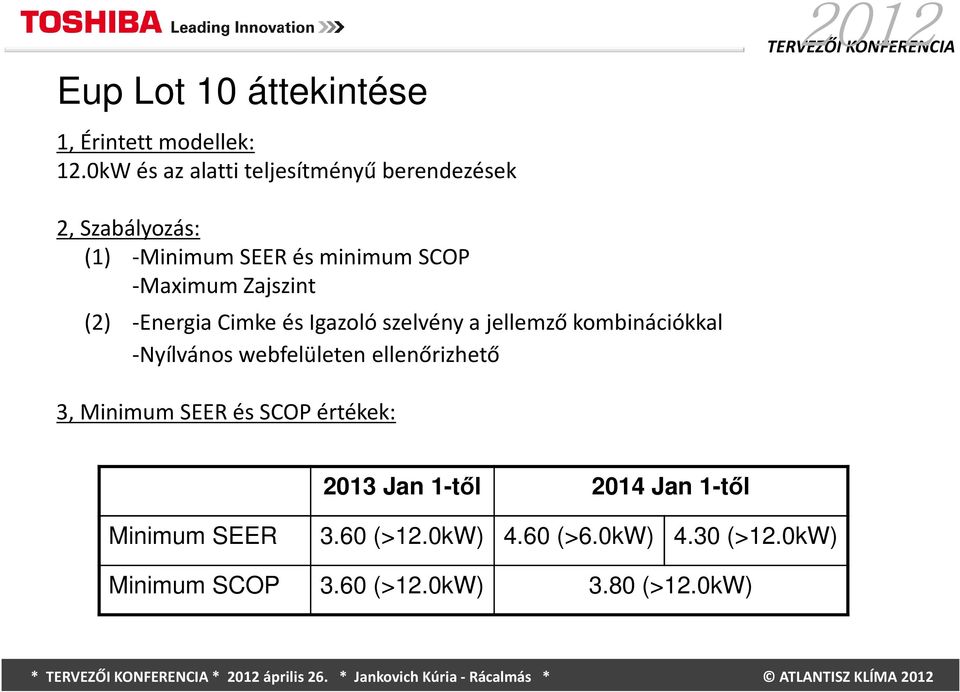

4 Eup Lot 10 áttekintése 1, Érintett modellek: 12.0kW és az alatti teljesítményű berendezések , Szabályozás: (1) Minimum SEER és minimum SCOP Maximum Zajszint (2) Energia Cimke és Igazoló szelvény a jellemző kombinációkkal Nyílvános webfelületen ellenőrizhető 3, Minimum SEER és SCOP értékek: 2013 Jan 1-től 2014 Jan 1-től Minimum SEER 3.60 (>12.0kW) 4.60 (>6.0kW) 4.30 (>12.0kW) Minimum SCOP 3.60 (>12.0kW) 3.80 (>12.0kW)

Zajszint (2) Energia Cimke és Igazoló szelvény a jellemző kombinációkkal Nyílvános webfelületen

berendezésekre. SCOP/ SEERérték fontos szerepe. 3 lépcsős szabályozás Az első lépcső(q2) 2011-ben kezdődött.

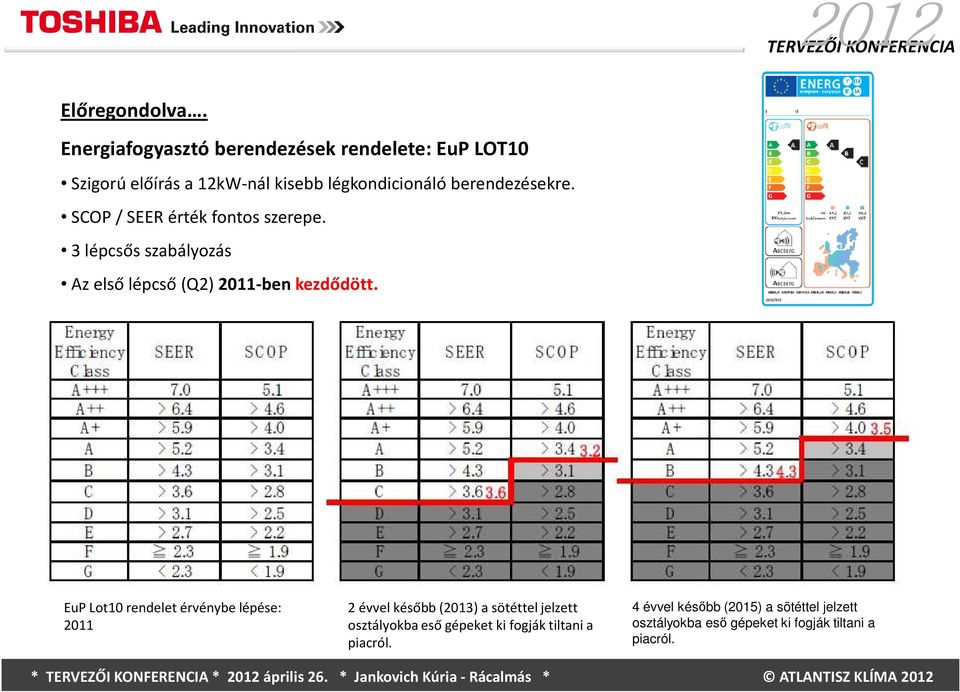

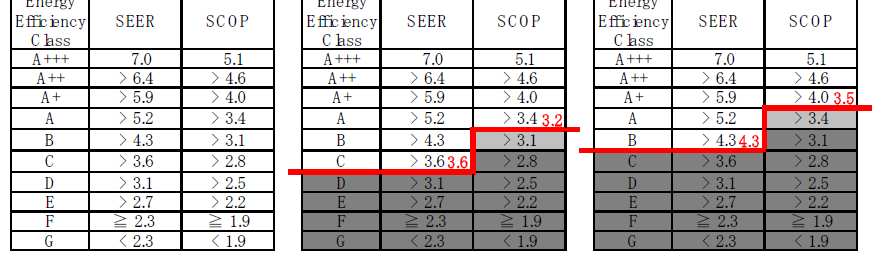

5 2012 Előregondolva. Energiafogyasztó berendezések rendelete: EuP LOT10 Szigorú előírás a 12kW nál kisebb légkondicionáló berendezésekre. SCOP/ SEERérték fontos szerepe. 3 lépcsős szabályozás Az első lépcső(q2) 2011-ben kezdődött. EuP Lot10 rendelet érvénybe lépése: évvel később(2013) a sötéttel jelzett osztályokba eső gépeket ki fogják tiltani a piacról. 4 évvel később (2015) a sötéttel jelzett osztályokba eső gépeket ki fogják tiltani a piacról.

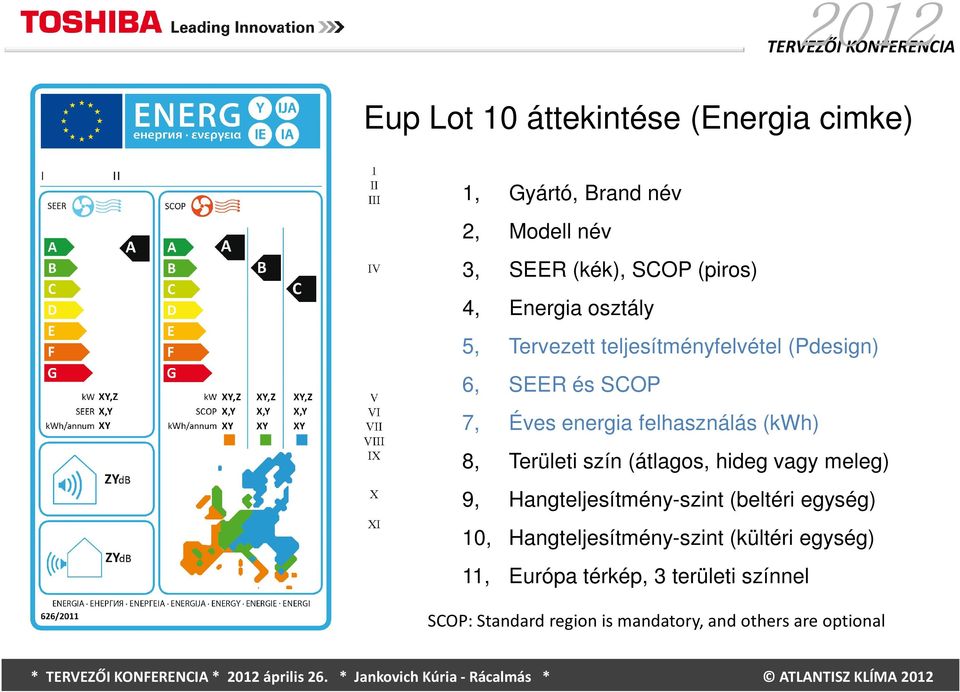

6 2012 Eup Lot 10 áttekintése (Energia cimke) 1, Gyártó, Brand név 2, Modell név 3, SEER (kék), SCOP (piros) 4, Energia osztály 5, Tervezett teljesítményfelvétel (Pdesign) 6, SEER és SCOP 7, Éves energia felhasználás (kwh) 8, Területi szín (átlagos, hideg vagy meleg) 9, Hangteljesítmény-szint (beltéri egység) 10, Hangteljesítmény-szint (kültéri egység) 11, Európa térkép, 3 területi színnel SCOP: Standard region is mandatory, and others are optional * * 2012 április 26. * Jankovich Kúria - Rácalmás * ATLANTISZ KLÍMA 2012

meleg) 9, Hangteljesítmény-szint (beltéri egység) 10, Hangteljesítmény-szint (kültéri egység) 11, Európa térkép, 3 területi

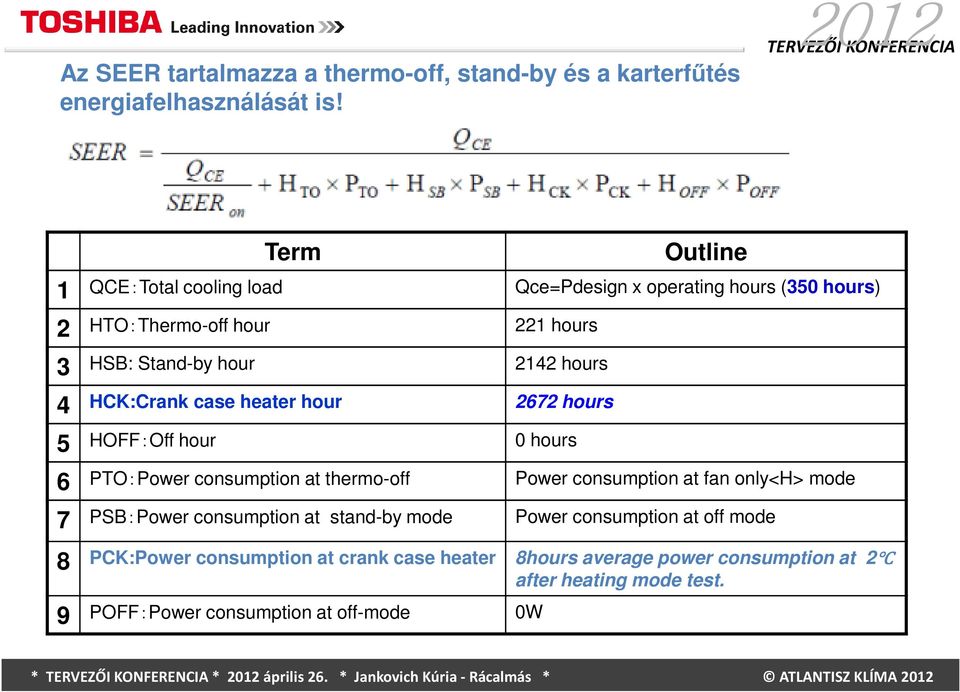

7 Az SEER tartalmazza a thermo-off, stand-by és a karterfűtés energiafelhasználását is! Term Outline QCE:Total cooling load Qce=Pdesign x operating hours (350 hours) HTO:Thermo-off hour 221 hours HSB: Stand-by hour 2142 hours HCK:Crank case heater hour 2672 hours HOFF:Off hour 0 hours 6 PTO:Power consumption at thermo-off Power consumption at fan only<h> mode 7 PSB:Power consumption at stand-by mode Power consumption at off mode 8 PCK:Power consumption at crank case heater 8hours average power consumption at 2 after heating mode test. 9 POFF:Power consumption at off-mode 0W

hours HCK:Crank case heater hour 2672 hours HOFF:Off hour 0 hours 6 PTO:Power consumption at thermo-off Power consumption at fan only<h> mode 7

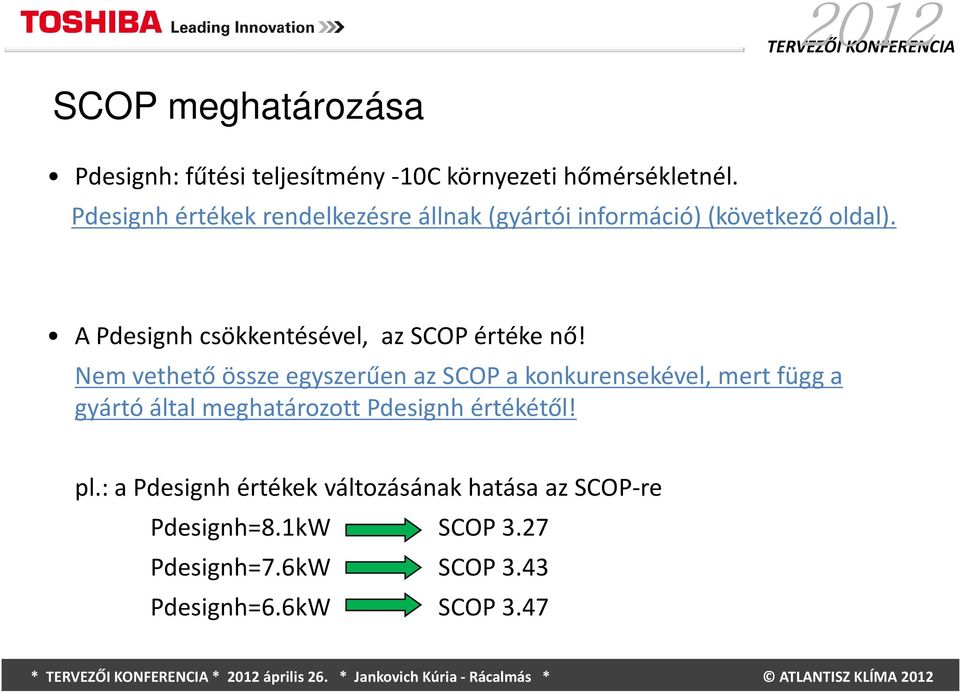

8 2012 SCOP meghatározása Pdesignh: fűtési teljesítmény 10C környezeti hőmérsékletnél. Pdesignh értékek rendelkezésre állnak (gyártói információ)(következő oldal). A Pdesignh csökkentésével, az SCOP értéke nő! Nem vethető össze egyszerűen azscop a konkurensekével, mert függ a gyártó által meghatározott Pdesignh értékétől! pl.: a Pdesignh értékek változásának hatása az SCOP re Pdesignh=8.1kW SCOP 3.27 Pdesignh=7.6kW SCOP 3.43 Pdesignh=6.6kW SCOP 3.47

A Pdesignh csökkentésével, az SCOP értéke nő!

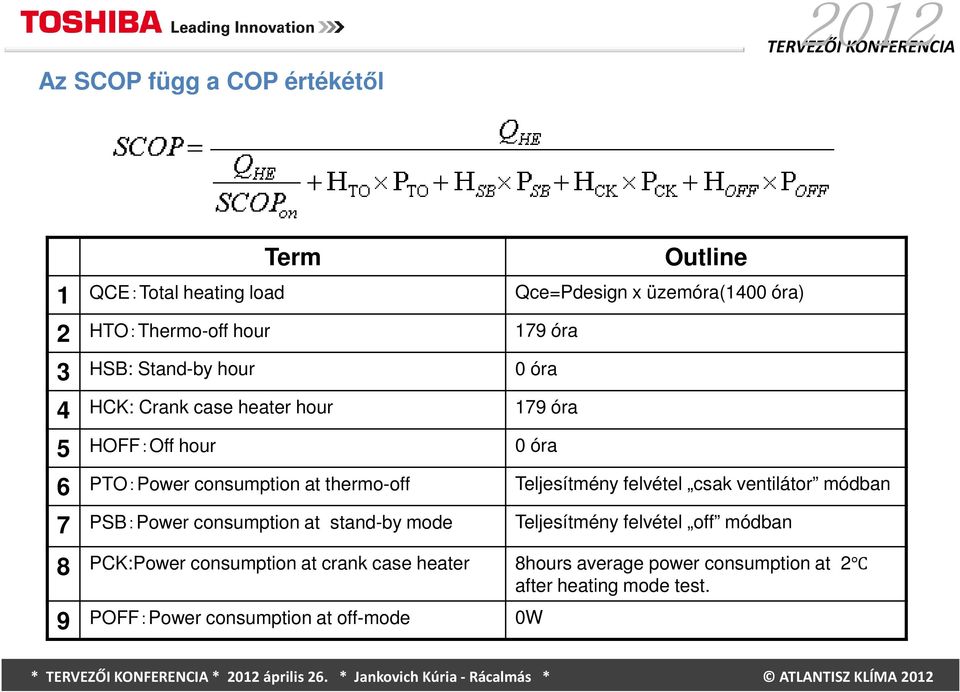

9 Az SCOP függ a COP értékétől Term Outline QCE:Total heating load Qce=Pdesign x üzemóra(1400 óra) HTO:Thermo-off hour 179 óra HSB: Stand-by hour 0 óra HCK: Crank case heater hour 179 óra HOFF:Off hour 0 óra 6 PTO:Power consumption at thermo-off Teljesítmény felvétel csak ventilátor módban 7 PSB:Power consumption at stand-by mode Teljesítmény felvétel off módban 8 PCK:Power consumption at crank case heater 8hours average power consumption at 2 after heating mode test. 9 POFF:Power consumption at off-mode 0W

Teljesítmény felvétel csak ventilátor módban 7 PSB:Power consumption at stand-by mode Teljesítmény felvétel off módban 8 PCK:Power

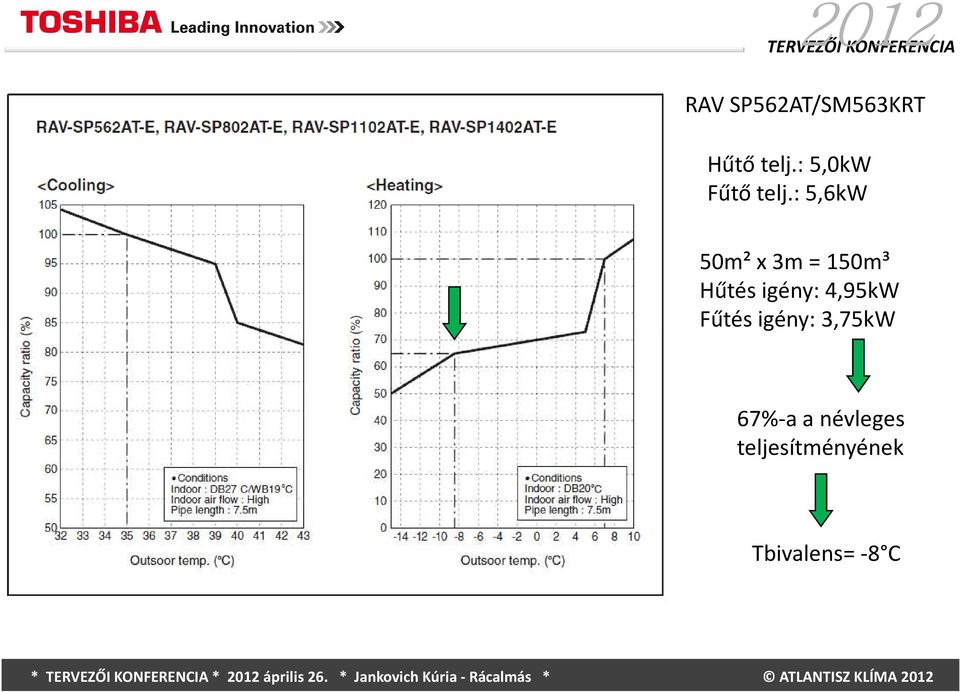

10 2012 RAV SP562AT/SM563KRT Hűtő telj.: 5,0kW Fűtő telj.: 5,6kW 50m² x 3m = 150m³ Hűtés igény: 4,95kW Fűtés igény: 3,75kW 67% a a névleges teljesítményének Tbivalens= 8 C

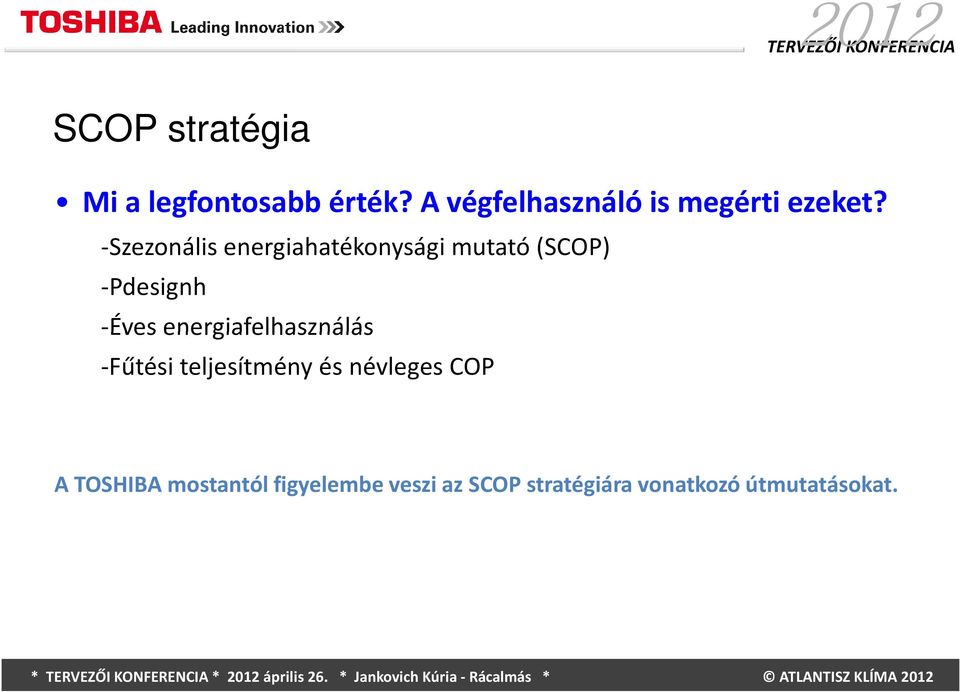

11 2012 SCOP stratégia Mi a legfontosabb érték? A végfelhasználó is megérti ezeket? Szezonális energiahatékonysági mutató(scop) Pdesignh Éves energiafelhasználás Fűtési teljesítményésnévleges COP A TOSHIBA mostantól figyelembe veszi az SCOP stratégiára vonatkozó útmutatásokat.

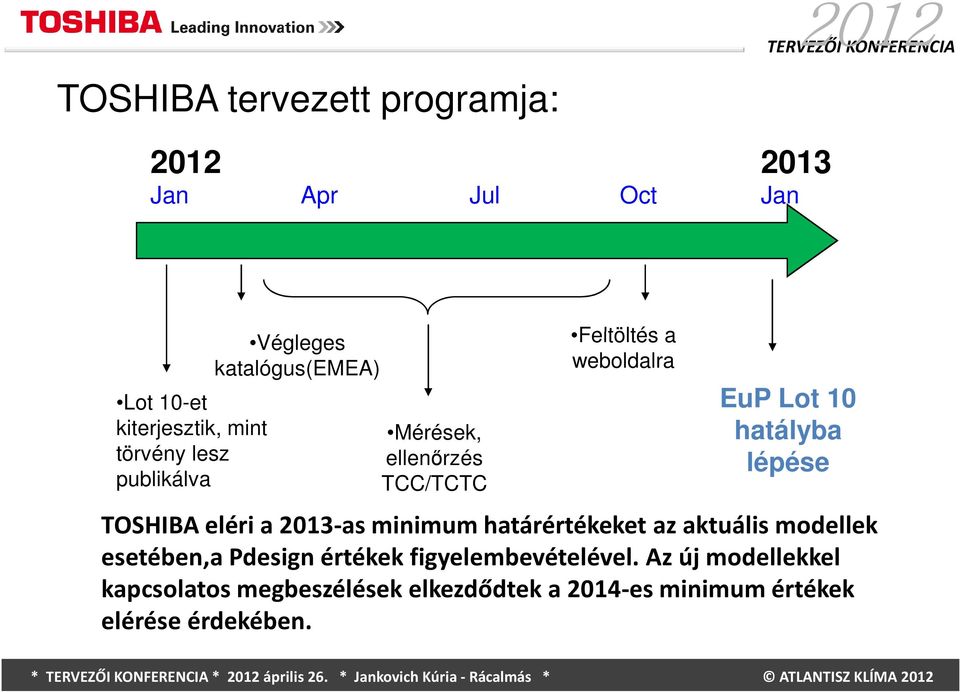

12 TOSHIBA tervezett programja: Jan Apr Jul Oct Jan Lot 10-et kiterjesztik, mint törvény lesz publikálva Végleges katalógus(emea) Mérések, ellenőrzés TCC/TCTC Feltöltés a weboldalra EuP Lot 10 hatályba lépése TOSHIBA eléri a 2013-asminimum határértékeket az aktuális modellek esetében,apdesignértékek figyelembevételével. Az új modellekkel kapcsolatos megbeszélések elkezdődtek a2014-esminimum értékek elérése érdekében.

lépése TOSHIBA eléri a 2013-asminimum határértékeket az aktuális modellek esetében,apdesignértékek

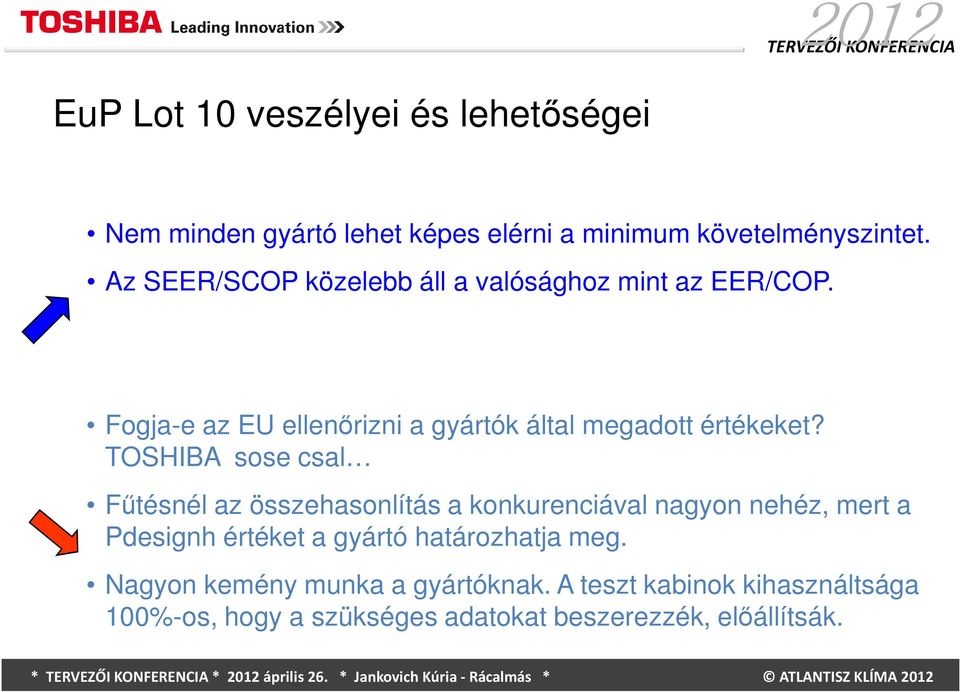

13 2012 EuP Lot 10 veszélyei és lehetőségei Nem minden gyártó lehet képes elérni a minimum követelményszintet. Az SEER/SCOP közelebb áll a valósághoz mint az EER/COP. Fogja-e az EU ellenőrizni a gyártók által megadott értékeket? TOSHIBA sose csal Fűtésnél az összehasonlítás a konkurenciával nagyon nehéz, mert a Pdesignh értéket a gyártó határozhatja meg. Nagyon kemény munka a gyártóknak. A teszt kabinok kihasználtsága 100%-os, hogy a szükséges adatokat beszerezzék, előállítsák.

TOSHIBA sose csal Fűtésnél az összehasonlítás a konkurenciával nagyon nehéz, mert a Pdesignh értéket a gyártó

14 2012 KÖSZÖNÖM A FIGYELMÜKET!
