1 Megjelenítési megoldások

2 Előnyök Nagyobb biztonság Egyre növekszik a járműforgalom. Nemcsak azt várják el Öntől, hogy az adott helyzetet jól lássa, hanem azt is, hogy a célhoz biztonságosan, időben és károk nélkül érkezzen meg. A kiváló minőségű kamerarendszer lehetővé teszi, hogy munkáját hatékonyabban végezze, ugyanakkor csökkenti annak kockázatát, hogy valaki vagy valami elkerüli a figyelmét. Csökkent kockázat és nagyobb biztonság - ez az előny. Nagyobb hatékonyság A tehergépkocsi környékére segítség nélkül nem lehet jól kilátni. Megfelelő megjelenítési megoldással növelheti a munka hatékonyságát.: fel- vagy lerakodáskor a távolság meghatározásához többé már nem kell minden alkalommal kiszállnia a járműből, ami azonnal gazdasági hasznokhoz vezet. A kiváló minőségű kamerarendszer telepítése azonnali előnyökkel jár. Ütközéscsillapítás Habár közhelynek számít, a baleseteket gyakran akkor okozzák, amikor a kisebb területek elkerülik a figyelmet. A tehergépkocsinak számos holttere van, amely könnyen kárt okozhat: akár magának a tehergépkocsinak, akár személyeknek vagy tárgyaknak. A megfelelő megjelenítési megoldás ellátja a járművezetőt egy szükséges plusz szempárral, amely segíthet megelőzni a nemkívánatos károsodást. Jobb ergonómia A jó látási viszonyok éppolyan fontosak, mint a helyes testtartás. A TNO-t felkérték, hogy készítsen jelentést a monitor optimális helyzetéről a fülkében. A jelentés figyelembe veszi a monitor képátlójának méretét, valamint a tükrök, a szélvédő és a járművezető helyzetét. Valamennyi rendszer beszerelési útmutatójában figyelembe vették a teszteredményeket. Ezek teszik lehetővé, hogy a járművezető ergonomikusan végezhesse munkáját anélkül, hogy további műveletekre volna szükség.

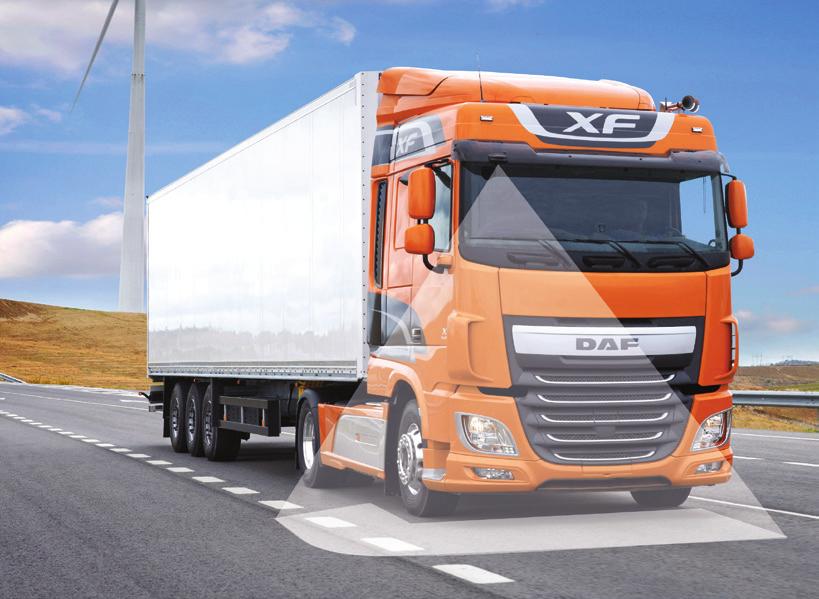

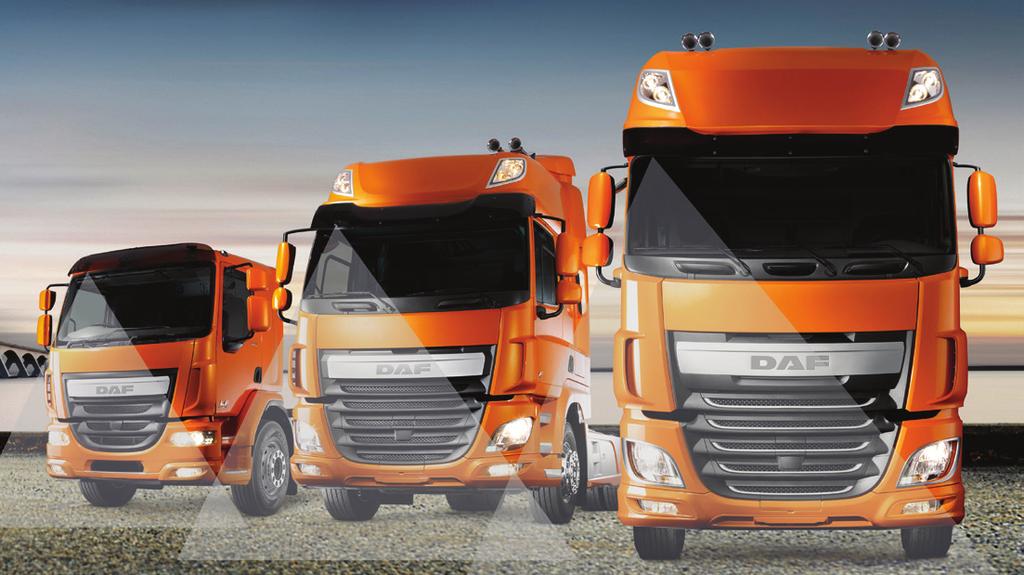

3 Megjelenítési megoldások Első kamera Biztonságosabb és egyszerűbb munkavégzést biztosít Az első kamera látótere nagyobb az elülső tükörénél. Így a sofőr könnyebben észreveszi a jármű közelében lévő tárgyakat és személyeket, növelve a biztonságot. A járműkárosodás kockázata jelentősen csökken. Az európai EK*00/97*005/7 irányelvek kimondják, hogy a fülke előtti térnek teljesen láthatónak kell lennie a járművezető számára, amikor 0 és 0 km/h közötti sebességgel halad előre. Ezek az irányelvek 007. januárjától érvényesek, és minden,5 tonnánál nehezebb tehergépkocsira vonatkoznak. Az első kamerarendszert kifejezetten DAF CF és XF tehergépkocsihoz tervezték és hitelesítették. Az azonnal működésbe helyezhető (plug-and-play) rendszert csak a jármű CAN-buszára kell csatlakoztatni, amely gyors és egyszerű telepítést tesz lehetővé, valamint olyan rendszert nyújt, amely teljesen megfelel az európai irányelveknek. A monitor a tehergépkocsi DDIN műszerfalába illeszkedik. Az optimális láthatóság érdekében a tervezés során még a fülke megvilágítási szögeit is figyelembe vették, ami miatt az XF monitora enyhén eltér a DAF CF-étől. A kameratámasz még nagyobb látóteret tesz lehetővé, a kábel pedig jól védett és gondosan el van rejtve. 0%-kal nagyobb belátható terület A kamera látótere meghaladja a nagy teherbírású járművekre előírt követelményeket. Az elülső tükörhöz képest a látótér előre és oldalirányban is kibővül. Akadálytalan kilátás Amikor lehúzzák a belső napellenzőt, nem lehet rálátni az első tükörre Esőben a törlők nem érik el a szélvédőt ott, ahová az első tükör fel van szerelve. Az első kamerarendszer műszerfalba integrált kijelzése mindig remek, akadálytalan rálátást biztosít a sofőr számára, akár esik, akár fúj. Integrált kialakítás Az első kamera maradéktalanul illeszkedik a tehergépkocsi kivitelébe. Mivel nem türemkedik ki, mint egy első tükör, kevésbé valószínű, hogy szűk fordulóban vagy az autómosóban valami hozzáütődik, és megsérti. A kompakt kamera mutatós, korszerű megoldás az első oldal láthatóságának növelésére. Masszív kivitel Ha a kamerát megfelelően elhelyezték, többé már nem kell megigazítani miután a tehergépkocsi végighalad az autómosón. A kamera helyzete minden testmagasságú sofőr számára egyaránt megfelel. A szoftver menüpontjai több mint tíz európai nyelven érhetők el. A járművezetők könnyedén elvégezhetik a rendszer helyes konfigurációját, hogy biztosítsák az optimális képváltást és megjelenítést. Az előre néző TRP rendszer bármilyen márkájú és típusú kereskedelmi járműhöz alkalmazható. A TRP programban elérhetők a DDIN foglalat nélküli tehergépkocsikhoz szükséges, vákumos vagy mechanikus rögzítésű tartókonzolok.

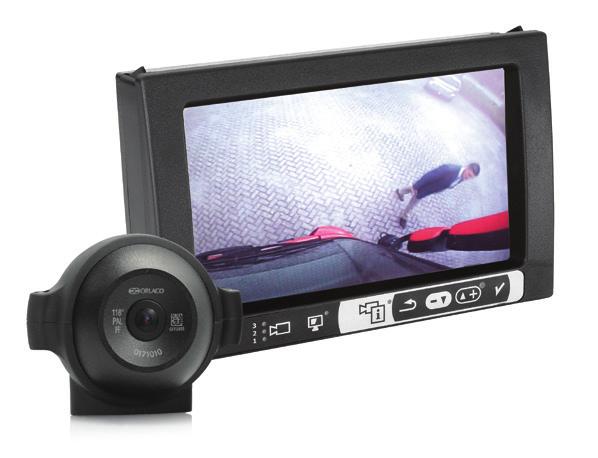

4 Megjelenítési megoldások Első kamera SE TS első kamera DAF CF-HEZ ÉS XF-HEZ Elem Tehergépkocsi Alkalmazás Monitor Kamera Tápkábel Cikkszám Előre néző készlet DAF CF Euro 6 DAF Előre néző készlet DAF XF Euro 6 DAF Előre néző készlet DAF CF Euro 5 DAF Előre néző készlet DAF XF Euro 5 DAF ELSŐ KAMERA KÉSZLETEK DAF LF-HEZ ÉS VALAMENNYI GYÁRTMÁNYHOZ Elem Tehergépkocsi Alkalmazás Monitor Kamera Tápkábel Cikkszám Előre néző készlet DAF LF - Orlaco Hátulnézet Az elölnézeten kívül a tehergépkocsi mögötti terület is figyelhető a hátsó kamera segítségével. Ez igazán hasznos, és manőverezés, valamint fel- és lerakodás közben biztonságos körülményeket biztosít. A rendszer könnyen bővíthető egy kapcsoló segítségével. A kábelek különféle méretben kaphatók és megfelelnek az ADR-nek. A merev felépítésű, pótkocsis vagy szoros csatolású pótkocsis kombinációk kábelkészleteihez egy pótkocsikapcsoló is tartozik, amely biztosítja, hogy a monitor automatikusan a megfelelő kamera képét jelenítse meg, hogy a járművezető mindig biztonságosan tudjon tolatni.

5 Megjelenítési megoldások CornerEye Szerezzen kiváló rálátást a tehergépkocsik körülötti vakfoltokra a forradalmian új CornerEye kamerarendszer segítségével. Ez az egyedi megjelenítő rendszer, amely hatékony alkalmazási megoldással kombinálja a legjobb digitális technológiát. A megoldás a fejlett HD monitor és a masszív HD kamera révén kitolja a határokat. A CornerEye akkora látóteret fed le, amely bőven megfelel az V. és VI. osztály követelményeinek. A rendszer széles látószögű lencséje a legkorszerűbb technológiákkal ötvözve 70 -os látóteret nyújt. Ez forradalmi a tehergépkocsi-iparban, mivel minden tehergépkocsi-építőt feljogosít arra, hogy az R6-os irányelvvel összhangban mentesüljön a járda- és elülső tükörrel kapcsolatos követelmény alól. A CornerEye teljes és részletes képet ad a környezetéről, mégpedig folyamatosan és valós időben! A 0, hüvelykes HD monitoron a HD kamera minden részletet megjelenít. Növeli a járművezető és a többi közlekedő biztonságát. Csökkenti a károk mértékét és a balesetek számát azzal, hogy a vakfoltokról kiváló képet szerez. Plusz szempárt ad, amely sötétben és rossz időjárás esetén is éles marad, köszönhetően a magas szintű fényérzékenységnek, amely a legextrémebb hidegben és a legváltozékonyabb körülmények között is működik. A kamera vízálló az IP69K szabványnak megfelelően, valamint fűtött és ütés- és rezgésálló. Strapabíró kialakítás és a kültéri viszonyok elviselése Autóipari anyagok Gyors beszerelés A jobb oldali oszlopra szerelhető monitor HD digitális kamera Digitális kábel Tartóelem 0, hüvelykes HD Monitor 80 x 800 pixeles RGB A CornerEye-t az alábbi jogszabályokkal összhangban gyártják: ISO/TS 699:009 ISO 900:008 CE-jelölési szabványok. R0-es kritériumok CORNEREYE VALAMENNYI GYÁRTMÁNY Készlet Monitor Kamera Cikkszámok CornerEye készlet 0 -os HLED monitor CornerEye kamera + tartóelem Lásd a. oldalon 5

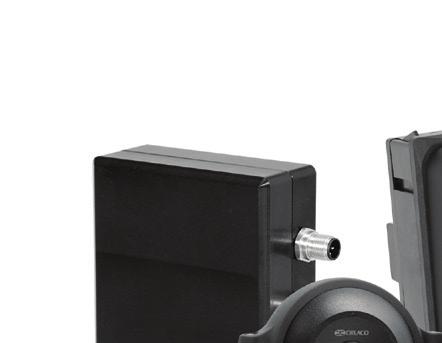

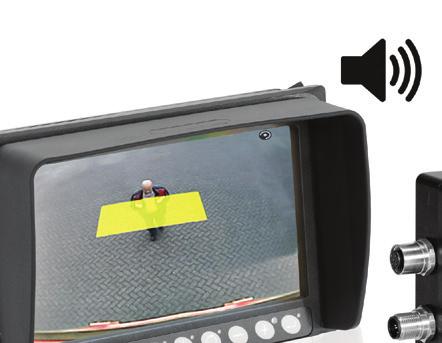

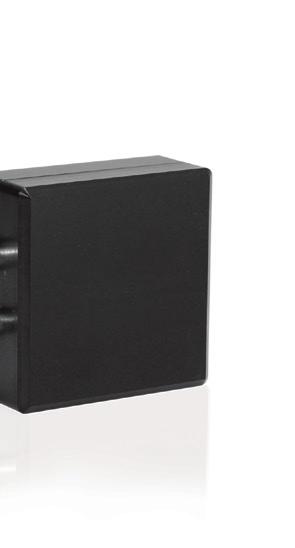

6 Megjelenítési megoldások RadarEye A radarkészüléket arra tervezték, hogy kiegészítse a kameramonitor rendszereket. A RadarEye tovább növeli a biztonságot és hatékonyságot azáltal, hogy a megjelenítési megoldást aktív jelzőrendszerrel kombinálja. A RadarEye olyan integrált aktív kamerarendszer, amelyet arra terveztek, hogy a járművezető tekintetétől eltakart területeken is érzékelje és lássa a tárgyakat. A radarrendszer álló és mozgó tárgyakat egyaránt érzékel a kijelölt lefedettségű területen. Ez a kamerarendszer lehetővé teszi, hogy a járművezető aktív módon kapjon figyelmeztetéseket olyan hangjelzésekkel, amelyeknek a tárgyak közeledésével nő a gyakorisága. Amikor egy tárgy érzékelődik, a monitoron láthatóvá válik, és a járművezető azonnal tud reagálni rá. Ez megelőzi a járművezető tehergépkocsijának károsodását vagy bármilyen egyéb berendezését, amelybe beletolatna. A radarkészülékek strapabíró kialakításúak, ütés- és vízállók, valamint nem hatnak rájuk olyan környezeti tényezők, mint például a havazás, az eső, a sár és a hőmérséklet-változások. A RadarEye különféle berendezéseken használható A RadarEye képes a kijelzőn meg tudja jeleníteni a radarzónákat Amint tárgy kerül a zónába, (alapbeállítás szerint) színes pontokat vagy (normál/előzetesen meghatározott egyéni beállítások szerint) átlátszó megjelenítést aktivál, hogy felhívja a járművezető figyelmét a potenciális veszélyre - 0 méteres észlelési tartomány 5 egyenlő méretű részre osztva Elválasztási távolság: - m között (kofigurálható) Vízszintes antennasugár: 70 (ált.), függőleges: (ált.) Üzemi hőmérséklet -0 C és +85 C között Akadályra adott reakció késleltetése 50 ms CAN SRD Orlaco monitor szükséges A RadarEye több szenzorral és kamerakészülékkel bővíthető a teljes körű érzékelés és láthatóság érdekében Tanácsadásért és beépítésért forduljon márkakereskedőhöz 5 hatótávolság = m... 0 m RADAREYE VALAMENNYI GYÁRTMÁNY Készlet Monitor Kamera Cikkszámok Hátsó SRD Corner készlet Nem tartozék Nem tartozék Lásd a. oldalon 6

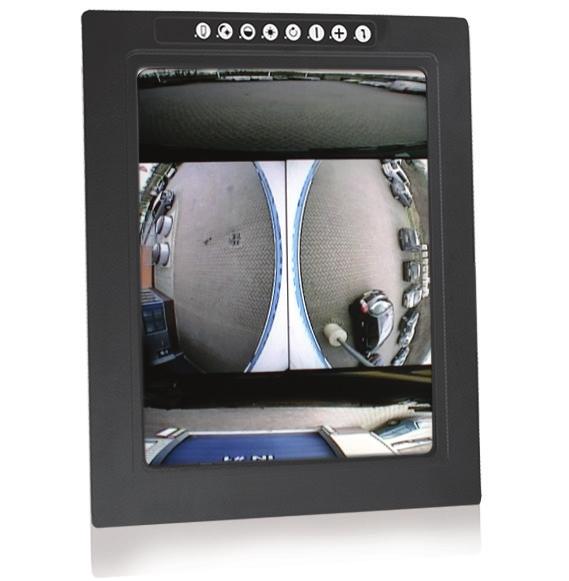

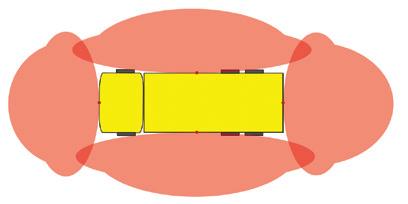

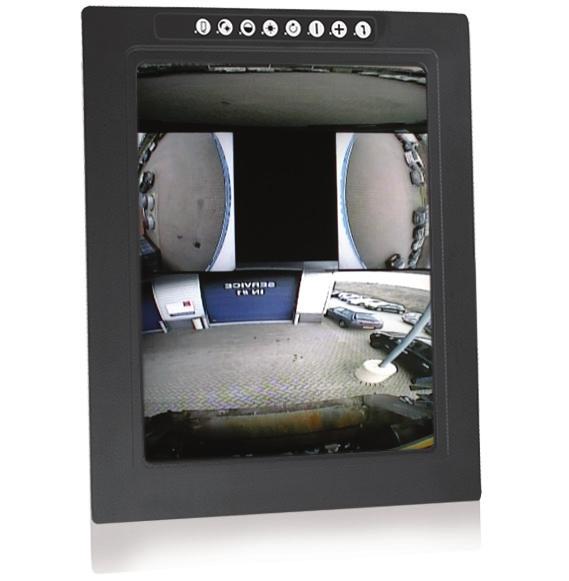

7 Megjelenítési megoldások Térhatású nézet Növeli a biztonságot, ha a jármű körülötti tér 60 -ban belátható. A tehergépkocsi méretei megnehezítik a járművezető számára, hogy teljes áttekintést kapjon arról, mi történik a járműve körül. A térhatású nézet 60 -os nézetet nyújt a járművezetőnek. Manőverezés, valamint rakodódokkra való fel- és lerakodás közben a rendszer egyetlen központi monitorral maximális láthatóságot nyújt a járművezetőnek a tehergépkocsi minden oldalán. A kamera képei átfedik egymást, ami lehetővé teszi, hogy a járművezető minden személyt és tárgyat láthasson a járműve körül. Ez nagy mértékben növeli a biztonságot és hatékonyságot. Utcai szinten a járművet környező tér tisztán látható, sőt, még az utcasarkok is. A kamerával felvett személyek és tárgyak valós méretarányban látszanak. Ez a járművezetőnek azonnali, tiszta áttekintést ad a helyzetről. A térhatású nézet bármilyen típusú járművön alkalmazható Jobb láthatóság manőverezés közben, például keskeny utcákban és forgalmas területeken Az alábbi szögű képek érhetők el: 80, 70 vagy 60 A térhatású nézet az egymást átfedő kameraképeknek köszönhetően teljesen láthatóvá teszi a tárgyakat és embereket a jármű körül. 7 és -os Orlaco monitorokhoz is megfelel Üzemi hőmérséklet -0 C és +85 C között Legfeljebb négy különböző áttekintés programozható be. A kamerák kalibrálása nem időigényes A térhatású nézetet az ügyfél kívánságaival összhangban lehet megtervezni és programozni. Hátrameneti mód Előre manőverezés TÉRHATÁSÚ NÉZET KÉSZLETEK VALAMENNYI GYÁRTMÁNY Készlet Monitor Kamera Cikkszámok Alapkészlet -os RLED 9 Lásd a 5. oldalon 7

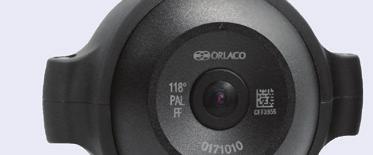

8 A rendszer áttekintése Csakis elölnézet CF készlet Euro Euro Előre néző készlet DAF CF-hez os (EURO 5 és EURO 6) LEDD monitor FAMOS 8 -os PAL kamera, CPC csatlakozó CF + XF-hez DAF rendszer hosszabbítókábel CF + XF-hez (EURO 5) DAF tápkábel CF-hez (EURO 6) DAF tápkábel - 80 A váltósofőr alaplemeze alatt található A jármű interfész-csatlakozójához XF készlet Euro Euro Előre néző készlet DAF CXF-hez os (EURO 5) LEDD monitor os (EURO 6) LEDD monitor FAMOS 8 -os PAL kamera, CPC csatlakozó CF + XF-hez DAF rendszer hosszabbítókábel CF + XF-hez (EURO 5) DAF tápkábel CF-hez (EURO 6) DAF tápkábel készlet LF-hez + valamennyi gyártmányhoz 8-as elölnézet. 7 LEDD monitor FAMOS 8 -os PAL kamera m-es multikábeles szabvány készlet power LF-hez + valamennyi gyártmányhoz 9-es oldalnézet. 7 LEDD monitor FAMOS 9 -os PAL kamera m-es multikábeles szabvány

9 A rendszer áttekintése LF Csakis hátulnézet L 965. készlet Hátulnézet XF-hez, CF-hez, LF-hez + valamennyi gyártmányhoz. 7 LEDD monitor FAMOS 0 -os PAL kamera Lásd a weboldalt a multikábel megfelelő kábelhosszúságáért C Különálló tolatókamera-készlet. Elölnézettel bővíthető. power készlet Hátulnézeti Economy vezeték XF-hez, CF-hez, LF-hez + valamennyi gyártmányhoz. Kijelző, 7 economy. 0,5 m-es economy vonal megjelenítő kábel. 6 m-es multikábeles szabvány*. CMOS 5 -os PAL kamera * Lásd a weboldalt egyéb multikábel hosszúságokért LF 966. készlet Elölnézeti Economy vezeték nincs kábel XF-hez, CF-hez, LF-hez + valamennyi gyártmányhoz. Kijelző, 7 Economy. 0,5 m-es economy vonal megjelenítő kábel. Lásd a weboldalt a multikábel megfelelő kábelhosszúságáért. CMOS 5 -os PAL kamera power XF05 CF6 Készlet 965 Hátulnézet XF-hez, CF-hez, LF-hez + valamennyi gyártmányhoz. 7 LEDD monitor FAMOS 0 -os PAL kamera További rendelhető alkatrészek:. 8 m-es tehergépkocsi-kábel Spirális csatlakozókábel m-es félpótkocsikábel XF05 XF05 A kábelhosszúság a jármű típusától függően eltérő. Különálló tolatókamera-készlet. Elölnézettel bővíthető. 5 9

10 A rendszer áttekintése Elöl- és hátulnézet 965. készlet LF-hez + valamennyi gyártmányhoz 8/ 0-es elöl- és hátulnézet. 7 LEDD monitor FAMOS 8 -os PAL kamera FAMOS 0 -os PAL kamera Uni kapcsoló m-es multikábeles szabvány További rendelhető alkatrészek: 6. Multikábel tolatókamerához. A megfelelő kábelhosszúságért lásd a weboldalt készlet power LF-hez + valamennyi gyártmányhoz 9/0-es oldal- és hátulnézet. 7 LEDD monitor FAMOS 9 -os PAL kamera FAMOS 0 -os PAL kamera Uni kapcsoló m-es multikábeles szabvány További rendelhető alkatrészek: 6. Multikábel tolatókamerához. A megfelelő kábelhosszúságért lásd a weboldalt. 6 5 XF05 LF Elölnézeti és tolatókamera készlet pótkocsikhoz XF05. Tolatókamera készlet XF, CF és LF járművekhez + valamennyi gyártmányhoz További rendelhető alkatrészek:. 5 m-es szabványos multikábel Spirális csatlakozókábel Tehergépkocsi-kábel m-es félpótkocsikábel FAMOS 8 -os PAL kamera Uni kapcsoló XF

11 A rendszer áttekintése Elöl- és hátulnézet a tehergépkocsin a pótkocsin x-es oldalnézettel Készlet tartálykocsikhoz Vontató. 7 LEDD monitor m-es multikábeles szabvány FAMOS 8 -os PAL kamera Y-elosztó LEDD kijelzőkhöz m-es tehergépkocsi-kábel Spirális csatlakozókábel - 57 Három kamera a pótkocsin 7. FAMOS 0 -os PAL kamera m-es félpótkocsikábel Uni kapcsoló m-es szabványos multikábel

12 A rendszer áttekintése Elölnézet - x hátulnézet LHV/Ecocombi-n XF05 Készlet LHV-khoz (hosszabb, nehezebb járművekhez) Vontató. 7 LEDD monitor Uni kapcsoló CE pótkocsikapcsoló m-es szabványos multikábel FAMOS 8 -os PAL kamera bővíthető oldalnézeti 9 -os PAL kamerával és 5 m-es szabványos multikábellel m-es szabványos multikábel Pótkocsi / szoros csatolású pótkocsi 7. Spirális csatlakozókábel m-es félpótkocsikábel Uni multikábel FAMOS 0 -os PAL kamera XF05 XF

13 A rendszer áttekintése LF Hátulnézet harmadik féltől származó monitorokra csatlakoztatva L Hátulnézeti készlet merev felépítésű tehergépkocsikhoz. FAMOS 0º-os PAL MIRROR SW kamera m-es multikábel pf adapterkábel - Lásd alább: C Harmadik fél monitor Hátulnézeti készlet harmadik féltől származó monitorhoz csatlakoztatott tehergépkocsihoz XF05. FAMOS 0º-os PAL MIRROR SW kamera m-es felvonókábel Spirális kábel m-es pótkocsikábel pf adapterkábel - Lásd alább: XF05 XF05 Harmadik fél monitor 5 ADAPTERKÁBELEK Tétel Elülső Hátsó Leírás Cikkszámok Adapterkábel érintkezős aljzat érintkezős aljzat 669 Adapterkábel érintkezős dugó érintkezős dugó 669 Adapterkábel érintkezős aljzat RCA Adapterkábel RCA csatlakozóval 605 Adapterkábel érintkezős aljzat Külső vezetékek Volvo ECU UNI adapterkábel 6690 Adapterkábel érintkezős aljzat Scania Interactor adapterkábel 6756 Adapterkábel érintkezős aljzat Külső vezetékek GreenCat Top IQ adapterkábel Adapterkábel érintkezős aljzat Külső vezetékek GreenCat Top IQ adapterkábel 5650 Adapterkábel érintkezős aljzat BNC/külső vezetékek Kamera BP - BNC 55 Adapterkábel érintkezős aljzat Jack/külső vezetékek Snooper videó és jeltovábbító adapterkábel 576 Adapterkábel érintkezős aljzat Külső vezetékek Adapterkábel DAF TNR/Scania Premium Radio/ MAN MMT-hez 5005

14 A rendszer áttekintése Tolatókamera készlet merev felépítésű járművekhez + RadarEye Hátulnézeti készlet merev felépítésű tehergépkocsikhoz. FAMOS 0 -os PAL kamera LEDD CAN SRD 6 monitor RadarEye hátsó SRD Corner készlet a. SRD érzékelők (x) b. RadarEye sarokkonzolok (x) c. RadarEye lezáró RadarEye Hátsó Corner. RadarEye interfészdoboz m-es Uni kábel m-es RadarEye M Green kábel m-es RadarEye M Master-Slave Red kábel power 6 7 XF05 c a b b a XF05 CornerEye XF05 CornerEye készlet 9605 Normál. HMOS kamera és tartóelem készlet m-es digicoax kábel CornerEye HMOS tartóelem HLED 0 MR monitor m Veszélyzóna 70 VI. osztály V. osztály 6m 5m XF05 7m Power

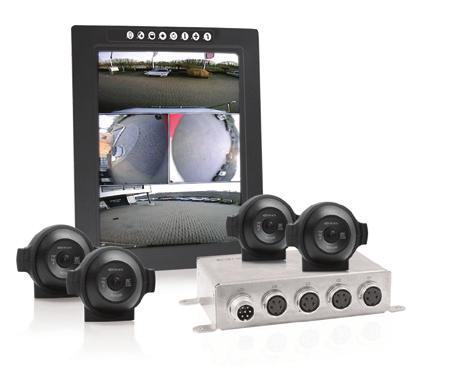

15 A rendszer áttekintése Térhatású nézet Készlet a térhatású nézethez Normál. FAMOS 9 -os PAL kamera m-es szabványos multikábel Multiview box RLED Serial R6 monitorkészlet Power V 5

16 a teljes kínálatunkhoz Készletek Tartóelemek és vázak Kamerák Kábelek és csatlakozók Kapcsolók Monitorok Kiegészítők Kameraszerelvénytartozékok További információkért forduljon a helyi TRP Parts kereskedőhöz, vagy tekintse meg a TRP-katalógust a oldalon
