1 Kárpitosipari- és asztalosipari vasalatok

2 Tartalom Ágyvasalatok... 2 Gázrugóval működő emelő vasaltok... 7 Farugózott ágyrácsok... 8 Műanyag kiegészítők... 9 Kiegészítő vasaltok Bútorgörgők Zsanérok, pántok Húzórugók (horgonyzott) Farugók (ívelt) Gázrugós szekrényágy vasalat beszerelési segédlet

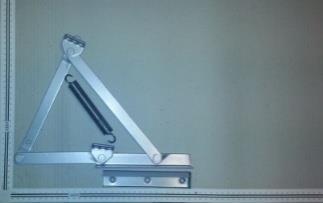

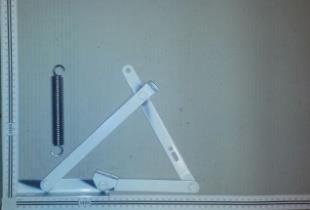

3 Ágyvasalatok 1. Kétszemélyes vasalat KARPIT001-2R KARPIT001-RN 2 db rugóval Rugó nélkül 2. Kétszemélyes vasalat, átlapolt KARPIT002-2R KARPIT002-RN 2 db rugóval Rugó nélkül 3. Egyszemélyes vasalat KARPIT003-2R KARPIT003-RN 2 db rugóval Rugó nélkül 4. INOX vasalat KARPIT004-2R KARPIT004-RN 2 db rugóval Rugó nélkül 5. Heverő vasalat KARPIT005-2R KARPIT005-RN 2 db rugóval Rugó nélkül 6. Gyermek heverő vasalat KARPIT006-2R KARPIT006-RN 2 db rugóval Rugó nélkül 7. Kanapé vasalat KARPIT007-2R KARPIT007-RN 2 db rugóval Rugó nélkül 2

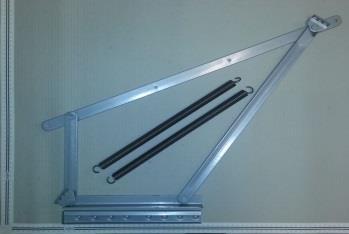

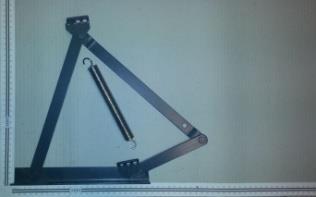

4 8. Ollós vasalat KARPIT008-2R KARPIT008-RN 2 db rugóval Rugó nélkül 9. GABI vasalat KARPIT009 KARPIT010 Normál Mega 10. Saját franciaágy vasalat KARPIT011-4R KARPIT011-RN 4 db rugóval Rugó nélkül 11. Gyenge franciaágy vasalat KARPIT012-4R KARPIT012-RN 4 db rugóval Rugó nélkül 12. Erősített franciaágy vasalat KARPIT013-4R KARPIT013-RN 4 db rugóval Rugó nélkül 13. Verona vasalat KARPIT014 3

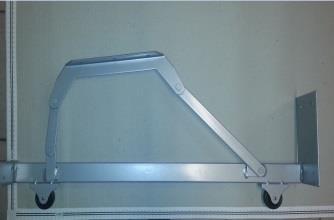

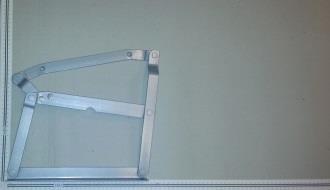

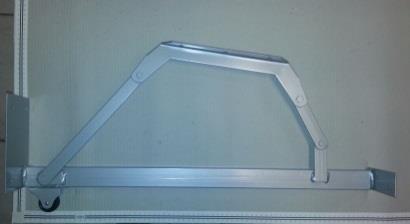

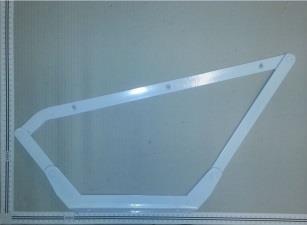

5 14. VERONA vasalat Görgő (db): KARPIT015-S 2 KARPIT015-M Módosított KARPIT016-S KARPIT es összekötővel 4 KARPIT as összekötővel KARPIT KARPIT017-2 Módosított 15. Ágygép KARPIT KARPIT KARPIT KARPIT es 1410-es 1310-es 910-es 16. C magasfekhely rendszer KARPIT Fotelgép KARPIT Bohém emelő vasalat KARPIT021 KARPIT022 KARPIT023 KARPIT024 Mini Törpe Közepes Óriás 4

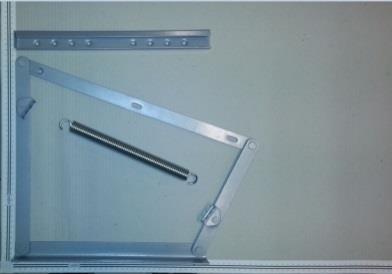

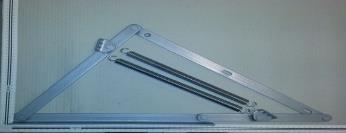

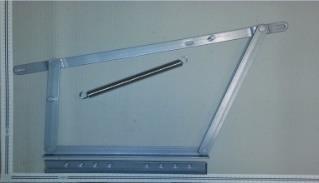

6 19. Pamlag emelő vasalat KARPIT025-2R KARPIT025-RN KARPIT025-2RS KARPIT025-RNS 2 db rugóval Rugó nélkül 2 db rugóval, sínnel Rugó nélkül, sínnel 20. Spéci pamlagemelő vasalat KARPIT026-4R KARPIT026-4RS KARPIT026-RN KARPIT026-2RSN KARPIT026-2RS 4 db rugóval 4 db rugóval, sínnel Rugó nélkül 2 db rugóval, sliccelt felfogatással, sín nélkül 2 db rugóval, sliccelt felfogatással, sínnel 21. Kattanós vasalat KARPIT027 Alacsony 22. Kattanós vasalat KARPIT028 Magas 23. Kattanós vasalat KARPIT029 T 24. Kattanós vasalat KARPIT030 Karos 5

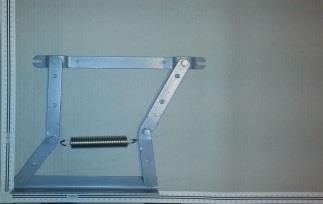

7 25. Íves billenő vasalat KARPIT031 Alacsony 26. Íves billenő vasalat KARPIT032 Magas 27. Íves billenő vasalathoz stabilizátor KARPIT Teleszkópos stabilizátor KARPIT mm-ig 29. LUX fejvégemelő és ágyneműtartós vasalat KARPIT034 2 db rugóval 30. Kulcsos összehúzó elempár (horg.) KARPIT Összehúzó elem KARPIT036 Alacsony 32. Összehúzó elem KARPIT037 Magas 6

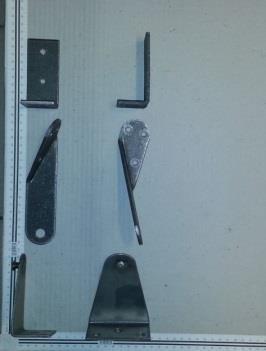

8 33. Íves stabilizátor KARPIT038 Megjegyzés: Ülőrészt merevíti 34. Adria vasalat KARPIT Apolló lemez KARPIT Fej-törzsrész vasalat KARPIT Fejtámla emelő vasalat KARPIT042 Gázrugóval működő emelő vasaltok 38. Gázrugó KARPIT043-GR KARPIT044-GR KARPIT44-GRG Heverőhöz Franciaágyhoz Franciaágyhoz ( N-ig) 7

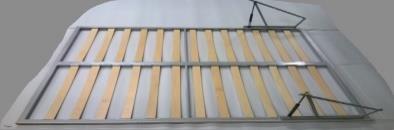

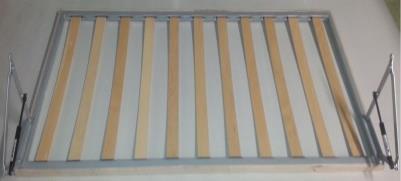

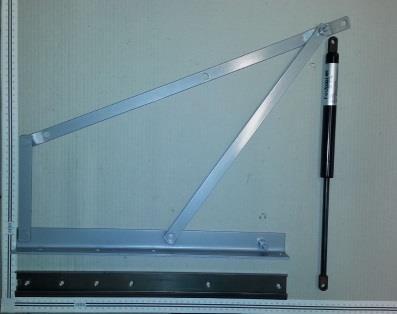

9 39. Gázrugós heverővasalat garnitúra KARPIT043-GA KARPIT043-GN Gázrugó nélkül 40. Gázrugós franciaágyvasalat garnitúra KARPIT044-GA KARPIT044-GAG KARPIT044-GN N-os gázrugóval Gázrugó nélkül Farugózott ágyrácsok 41. Farugózott fém ágyrács Felhasználás: Méret (mm): KARPIT046-S Heverőhöz 850 x 2000 KARPIT046-SN Sínnel szerelve 850 x 2000 KARPIT047-S Franciaágyhoz 1580 x 2000 KARPIT047-SN Sínnel szerelve 1580 x Sűrűn farugózott fém ágyrács, vasalat nélkül Felhasználás: Méret (mm): KARPIT048-S 850 x 2000 KARPIT048-SN Sínnel szerelve 850 x 2000 KARPIT050-S Oldalán lécezve Heverőhöz 850 x 2000 KARPIT050-SN Oldalán lécezve, 850 x 2000 sínnel szerelve KARPIT049-S 1580 x 2000 KARPIT049-SN Sínnel szerelve 1580 x 2000 KARPIT051-S Oldalán lécezve Franciaágyhoz 1580 x 2000 KARPIT051-SN Oldalán lécezve, sínnel szerelve 1580 x

10 Műanyag kiegészítők 43. Tükörtámasz KARPIT Csúszó gomb KARPIT Csúszó talp KARPIT Műanyag csík csúszó talp KARPIT Műanyag csúszó talp Méret (mm): KARPIT Műanyag kis háromszög láb KARPIT Műanyag háromszög láb KARPIT058 9

11 as műanyag bútorláb KARPIT as csapos műanyag bútorláb KARPIT es műanyag bútorláb KARPIT es műanyag bútorláb KARPIT es műanyag bútorláb KARPIT Forgó fotelláb KARPIT Állítható konyhaláb KARPIT065 10

12 57. Műanyag farugó tartó KARPIT Hullámrugó tartó műanyag bilincs KARPIT067 KARPIT068 Egyenes Akadós 59. Hullámrugó bilincs műanyag + fém KARPIT Műanyag burkolat Méret (cm): KARPIT070 Heverő vasalathoz 51 KARPIT071 Franciaágy vasalathoz 79 Kiegészítő vasaltok 61. Fakötésű alátét KARPIT KARPIT KARPIT072-08N KARPIT O6-os O8-as O8-as nagy O10-es 62. Pala alátét KARPIT Csapos lapfordító KARPIT074 Könyökpánttal 11

13 64. Vendéglap tartó KARPIT Akasztófül KARPIT Bőröndzár KARPIT Asztallap rögzítő KARPITS Asztalláb vasalat KARPIT078 KARPIT079 KARPIT es 60-as 70-es 69. Asztalláb vasalat KARPIT es peremes 70. Trapéz asztalláb vasalat KARPIT Csanád vasalat KARPIT083 Íves KARPIT

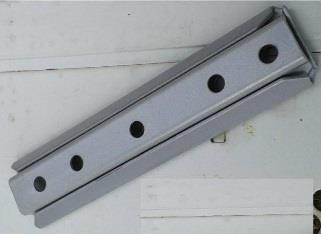

14 72. Kivetőpánt KARPIT es 73. Sínes összehúzó KARPIT Berényi összehúzó elem KARPIT Új összehúzó elem KARPIT087 KARPIT088 KARPIT089 Íves Ovális, furatos 76. Kisvinkli KARPIT Saroklemez KARPIT091 KARPIT as 80-as 78. Sarokvas Lemezvastagság (mm): KARPIT as 2 KARPIT as 3 KARPIT094 Erősített 50-es 13

15 79. Sárga saroklemez KARPIT KARPIT KARPIT KARPIT as 60-as 80-as 100-as 80. Kulcscímke KARPIT Bútorakasztó KARPIT KARPIT ös 20-as 82. Excenteres bútorakasztó KARPIT Akasztó KARPIT es 84. Fiók ütköző KARPIT Húzóhorog KARPIT102 14

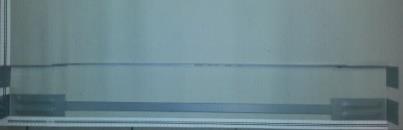

16 86. Kerékcsapda KARPIT Kerékcsapda lemez KARPIT Kerékcsapda KARPIT105 Íves 89. Görgő ütköző KARPIT Bajai ütköző KARPIT Talpkeretvas KARPIT108 KARPIT KARPIT KARPIT as 140-es 150-es 92. MIKI ütköző KARPIT109-S KARPIT109-2F KARPIT109-4F Kétfuratos Négyfuratos 15

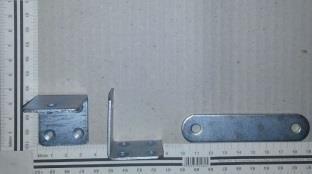

17 93. Kertipad összehúzó elempár KARPIT Magiszter összehúzó elempár KARPIT Szegletvas KARPIT es villáskulcs KARPIT Mónika akasztóvas KARPIT Gréta akasztóvas KARPIT Portó sarokvas KARPIT116 Bútorgörgők 100. Pillangó görgő KARPIT117 16

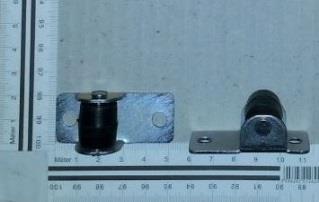

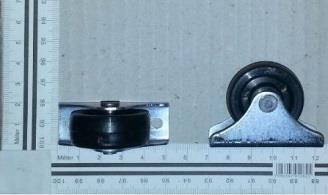

18 101. Vinklikerék KARPIT Görgő KARPIT119 KARPIT120 KARPIT121 KARPIT ös 32-es 35-ös 37-es 103. Görgő KARPIT es sliccelt 104. Görgő KARPIT ös 105. Oldallemezes görgő KARPIT125 KARPIT es 37-es 106. Ablakolt görgő KARPIT ös 17

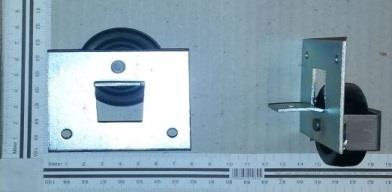

19 107. Oldalkerék KARPIT128 KARPIT129 Széles görgővel 108. Fejrészkerék KARPIT128 KARPIT129 Széles görgővel 109. Fejvégkerék (pár) KARPIT132 KARPIT133 Széles görgővel 110. Trapézkerék KARPIT134 KARPIT135 Széles görgővel 111. Hajlított oldalkerék széles görgővel (pár) KARPIT Támlavezető görgő KARPIT Lábkerék KARPIT Lábvégkocsi görgő KARPIT139 18

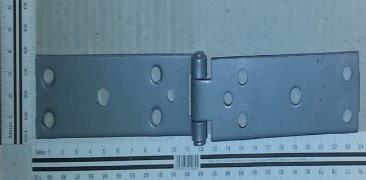

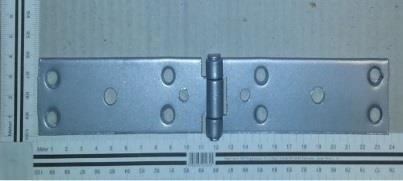

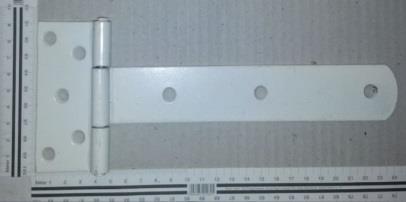

20 Zsanérok, pántok 115. Zsanér KARPIT as 116. Zsanér KARPIT141 KARPIT ös 25-ös hajlított 117. Zsanér KARPIT143 KARPIT144 KARPIT as 30-as hajlított 30-as profil 118. Zsanér KARPIT es 119. Zsanér KARPIT147 KARPIT148 KARPIT as 60-as vágott 60-as hajlított 120. Ládazsanér KARPIT150 KARPIT151 KARPIT152 Fordított Vágott 121. Zsanér KARPIT es 19

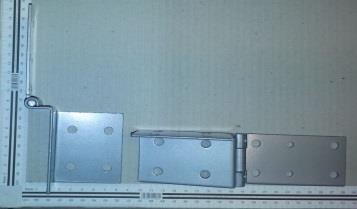

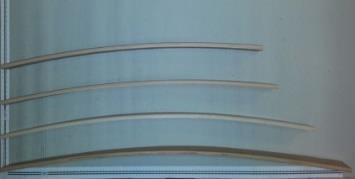

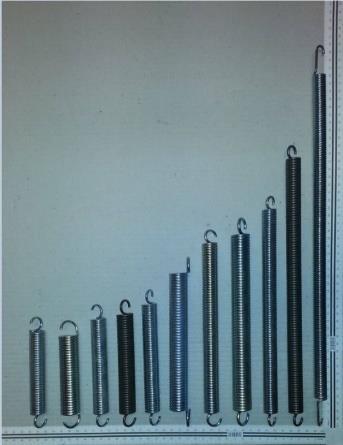

21 122. Sarokzsanér KARPIT Csuklópánt Méret (mm): KARPIT155 4 Húzórugók (horgonyzott) KARPIT156-F KARPIT156-EF KARPIT156-PS KARPIT156-PV KARPIT156-H2 KARPIT156-K3 KARPIT156-NH KARPIT156-K KARPIT156-GYH KARPIT156-K25 Franciaágy rugó Erős francia rugó (Göd) Pamlag spéci Pamlag vastag rugó Heverő II.-es rugó K3-as egyszemélyes rugó Normál heverő rugó (Göd) Kanapé rugó Gyerekheverő rugó K2,5 ollósvasalat rugója Farugók (ívelt) Méret (mm): KARPIT x 53 x 8 KARPIT x 53 x 8 KARPIT x 53 x 8 KARPIT x 53 x 8 20

22 Gázrugós szekrényágy vasalat beszerelési segédlet 124. Szekrényágy billentő vasalat gázrugóval KARPIT045 Általános információk: Gyártmány anyaga: acél Szín: fekete A csomag tartalma: 1 pár szekrényágy vasalat 1 pár kihúzható láb 2 db gázrugó 2 db biztosító fül 1 db biztosító kar 1 db biztosító lemez 4 db rögzítő csavar 21

23 A szekrényágy tervezésénél a következőket kell figyelembe venni: Az ágykeret alaplapjának (ami felcsukva a szekrény oldalát képezi) anyaga 20mm vastagságú A szekrénykeret anyaga min. 20mm vastag, a hátlap (amennyiben van) vastagsága max. 10mm. Az ágykeretbe az ágyrács feltéthez 40x40mm es sarokfát kell alkalmazni teherviselő elemként. A beépítésnél a vasalat test alsó 3db rögzítő pontjának csavarjait a sarokfába is rögzíteni kell! A szekrénykeret és az ágykeret illesztési hézaga oldalanként 3mm, ezt figyelembe kell venni az ágykeret alaplapjának méretezésekor (szélesség, hosszúság), mivel ez lesz a szekrény látható oldala felcsukott állapotban. A gázrugók megfelelő erejének kiválasztásához figyelembe kell venni a beépítés módját, illetve az ágy súlyát, a lentebb látható táblázatok szerint. Köztes értékek esetén az célszerű felfelé kerekíteni. A vasalat, a láb, és a biztosítószerelvények rögzítéséhez legalább 8.8 minőségű kötőelemek szükségesek! A gázrugókat mindig utólag kell beszerelni az elkészült szerkezetbe, a következő módon: Az összeállított ágyon a kész keret végét a vízszintestől ban meg kell emelni, és az összepántolt gázrugókat a csapokra helyezni, a vastagabb végükkel fölfelé. Ezután a szettben található záró csavarokat ütközésig a csapok végére kell tekerni, ezzel rögzítve a gázrugókat. A pántokat nem kell elvágni! A művelet végeztével az ágyat vízszintes pozícióba helyezve a pántokat kézzel el lehet távolítani, és szükség esetén (átszerelés, költözés, stb. ) a későbbiekben újra felhasználni. Az előzetesen kinyitott gázrugót a szerkezetbe beilleszteni nem lehet, a kézzel történő összenyomás pedig rendkívül nehéz és balesetveszélyes, ezért TILOS! A beépítés kétféleképpen történhet: Heverő: hosszabb oldal menti lenyílás, szélesebb szekrény. Ágy: rövidebb oldal menti lenyílás, magasabb szekrény. A szekrények belső méreteinek számítása (mindkét esetben): Belső szekrénymagasság = matrac hossz + 2x ágykeret vastagság mm. Belső szekrényszélesség = matrac szélesség + 2x ágykeret vastagság mm. 22

24 Heverő beépítése: (hosszabb oldal menti lenyílás) Az ágy és a szekrény méretezéséhez segítségként lásd az oldalsó ábrát. A megfelelő gázrugó erő kiválasztását lásd a mellékelt táblázatban. Az ágysúly alatt a teljes dönthető rész összsúlyát értjük, beleértve az ágyrács, a matrac, az ágykeret, és az ágynemű súlyát is. A vasalat beépítése a szekrénybe a lenti ábra szerint méretekkel történjen. Beépítés előtt győződjön meg róla, hogy a falfelület alkalmas a biztosító szerelvények rögzítésére. A faelemekhez való rögzítésnél a felhasznált csavarok és anyák alatt alátéteket célszerű alkalmazni. Biztosító elemek: A csomagban megtalálható 2db biztosító elem feladata, hogy rögzítse a szekrényágy szekrényét a falhoz, és megakadályozza az elmozdulásban vagy feldőlésben az ágy lenyitásakor, illetve használat közben. A biztosító elemeket darabonként 4db csavarral kell a falhoz rögzíteni, a szekrény tetejéhez pedig darabonként 1 db kapupánt csavarral, belülről. A tartás biztonságának növelése érdekében célszerű alátéteket alkalmazni. A felfogó furatokat előre el kell készíteni, mind a falon, mind a szerkényen. A biztosító elemek kismértékű igazítást tesznek lehetővé. 23

25 Beépítési segédlet: Jelölés: Megnevezés: Rögzítés helye: Rögzítés módja: Piros Gázrugó (2x) Vasalat 4x biztosító gyűrű Narancssárga Rögzítő fül Ágy 4x M5 Sötétkék Vasalat (pár) Szekrény 16x M8 Világoskék Vasalat (pár) Ágy 6x M6, 10x M6 Zöld Rögzítő kar Szekrény 4x M5 Lila Ágy Szekrény 1x vasalat (pár) Szürke Szekrény Fal 2x biztosító elem *a rajzon látható méretek mm-ben értendőek. Gázrugó erőválaszték: Ágysúly (kg): Kitolóerő (N): Figyelem! A táblázatban feltüntetett értékek kizárólag hosszabb oldal menti lenyílással való beépítés, és a megadott rajzokkal, képletekkel való számítás esetén érvényesek, attól eltérő esetben változnak. A jelzettől eltérő kitolóerejű gázrugók szállítására is van lehetőség, ez esetben kérje egyedi ajánlatunkat. 24

26 Ágy beépítése: (rövidebb oldal menti lenyílás) Az ágy és a szekrény méretezéséhez segítségként lásd az oldalsó ábrát. A megfelelő gázrugó erő kiválasztását lásd a mellékelt táblázatban. Az ágysúly alatt a teljes dönthető rész összsúlyát értjük, beleértve az ágyrács, a matrac, az ágykeret, és az ágynemű súlyát is. A vasalat beépítése a szekrénybe a lenti ábra szerint méretekkel történjen. Beépítés előtt győződjön meg róla, hogy a falfelület alkalmas a biztosító szerelvények rögzítésére. A faelemekhez való rögzítésnél a felhasznált csavarok és anyák alatt alátéteket célszerű alkalmazni. Biztosító elemek: A csomagban megtalálható 2db biztosító elem feladata, hogy rögzítse a szekrényágy szekrényét a falhoz, és megakadályozza az elmozdulásban vagy feldőlésben az ágy lenyitásakor, illetve használat közben. A biztosító elemeket darabonként 4db csavarral kell a falhoz rögzíteni, a szekrény tetejéhez pedig darabonként 1 db kapupánt csavarral, belülről. A tartás biztonságának növelése érdekében célszerű alátéteket alkalmazni. A felfogó furatokat előre el kell készíteni, mind a falon, mind a szerkényen. A biztosító elemek kismértékű igazítást tesznek lehetővé. 25

27 Beépítési segédlet: Jelölés: Megnevezés: Rögzítés helye: Rögzítés módja: Piros Gázrugó (2x) Vasalat 4x biztosító gyűrű Narancssárga Rögzítő fül Ágy 4x M5 Sötétkék Vasalat (pár) Szekrény 16x M8 Világoskék Vasalat (pár) Ágy 6x M6, 10x M6 Zöld Rögzítő kar Szekrény 4x M5 Lila Ágy Szekrény 1x vasalat (pár) Szürke Szekrény Fal 2x biztosító elem *a rajzon látható méretek mm-ben értendőek. Gázrugó erőválaszték: Ágysúly (kg): Kitolóerő (N): Figyelem! A táblázatban feltüntetett értékek kizárólag a rövidebb oldal menti lenyílással való beépítés, és a megadott rajzokkal, képletekkel való számítás esetén érvényesek, attól eltérő esetben változnak. 26

28 Kihúzható lábak: Feladata az beszerelt szekrényágy lenyitott állapotában a gázrugók és a forgó mechanizmus tehermentesítése. Stabil pozícióban rögzíti az ágyat, megakadályozva annak mozgását. Használata egyszerű: az ágy lenyitásakor ki kell húzni, 90 fokkal elfordítani, majd ebben a pozícióban visszatolva rögzíteni. Amennyiben az ágyat már nem használjuk, és fel szeretnénk csukni, felcsukás előtt mindig győződjünk meg róla, hogy a lábak vissza vannak tolva a belső pozícióba. Nyitott pozícióban lévő lábakkal az ágy nem záródik megfelelően, és a szekrénykeret sérülése is fennáll. Beépítési segédlet: A láb alaplapját az ágykeret alaplapjához kell rögzíteni, úgy hogy a sarokfával párhuzamosan legyen a hosszabbik oldala illesztve. A sarokfa keresztmetszete 40x40mm Az ágykeret előlapján 2db férőhely bemetszése szükséges, a rajz szerinti méretekkel. Az esetleges elcsúszás megakadályozása végett célszerű a lábat a homloklaphoz is rögzíteni. *a rajzon látható méretek mm-ben értendőek. 27
