Ivóvíz-rendszerek tartozékai

Átírás

1 . Ivóvízrendszerek tartozékai Flamco Prescor B biztonsági szelepekkel védi az ivóvízrendszereket a tervezett maximális üzemi nyomás túllépése ellen. beállított nyomás túllépésekor a biztonsági szelep kinyílik, és kiereszti a vizet, hogy megakadályozza a nyomás további emelkedését. Prescor B biztonsági szelepeket különböző méretekben és névleges nyomással gyártják. Flamco szelepek anyagai és konstrukciója a legkiválóbb minőséget képviselik a teljes biztonság és nyugalom megőrzése érdekében. Bármely tárolótartály rendszerrel együtt használhatók. 0 Termék ismertető 0/0 Termék ismertető 0/0

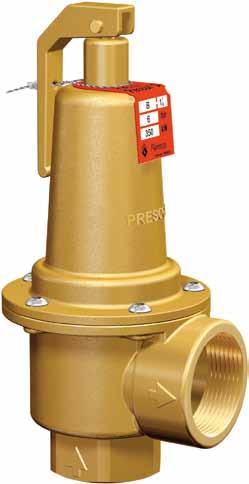

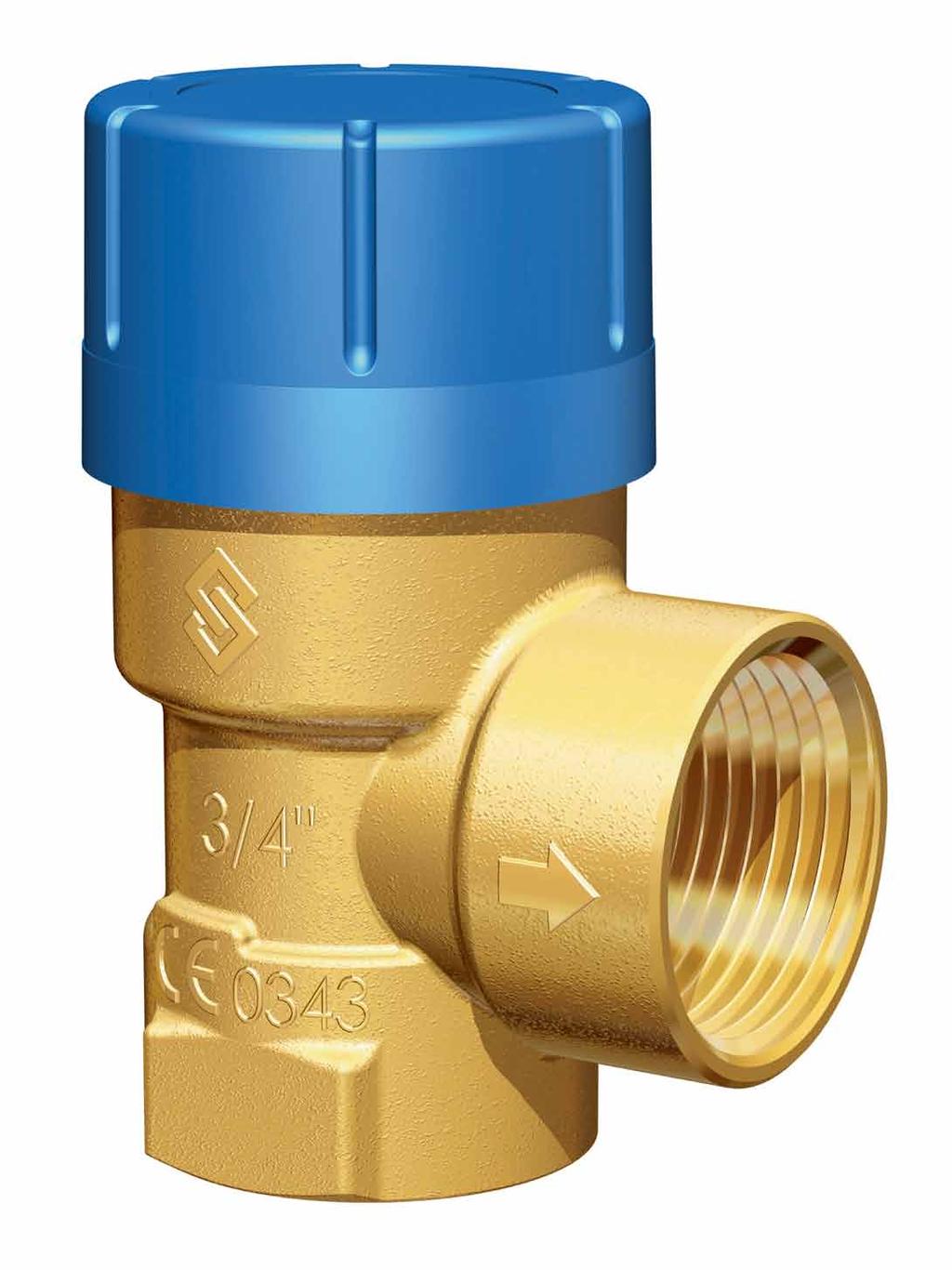

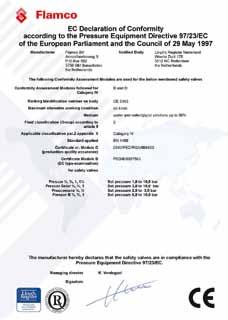

2 Prescor B és SB biztonsági szelepek: a rendszer hatékony védelmére Prescor B és SB biztonsági szelepek védik a zárt HMV rendszereket a túl nyomással szemben. z ilyen védelemre a rendszerben lévő víz tágulása és a visszacsapó szelep jelenléte miatt van szükség. Természetesen a víz nem nyomható össze, vagyis az ilyenfajta védelem nélkül a rendszerben lévő nyomás veszélyes lehet. Prescor B és Prescor SB szelepek alkalmazásakor a helyi szabványokat mindig figyelembe kell venni. mikor a zárt HMV rendszer nyomása eléri a biztonsági szelep megszólalási nyomását a Prescor B biztonsági szelep elkezd csepegni, ennek következtében a nyomás emelkedése megáll. Ha az adott körülményeknek köszönhetően a nyomás tovább emelkedik a beállított nyomás fölé, a Prescor B biztonsági szelep teljesen kinyílik, amivel nagy lefúvatási képességet hoz létre. Így állandó, megbízható védelmet biztosít a túl nyomással szemben. z túlzott nyomásemelkedés megakadályozható ha a zárt HMV rendszerben alkalmaznak jól méretezett irfix tágulási tartályt is. termékadatok a sapkán találhatók. z összes Prescor B és Prescor SB szelepet egyedileg tesztelik a működésük biztosítása érdekében, és azok megfelelnek a nyomástartó berendezésekre vonatkozó 97//EK irányelv előírásainak. PRESCOR B PRESCOR SB Prescor B és SB biztonsági szelepek az előnyei Erős sárgarézből készült ház Széles termékkínálat, így mindig a megfelelő szelep alkalmazható. z összes Prescor B és Prescor SB szelep CE megfelelőségi jelöléssel van ellátva. Prescor B és SB biztonsági szelepek minden zárt HMV rendszerhez alkalmazhatóak. kivitel és a anyagkiválasztás garantálják a biztonságot. Termék ismertető 0/0 Prescor B vagy SB biztonsági szelepeket a vízmelegítő hidegvízbemenetére kell felszerelni és a csővezeték beépítése előtt gondosan át kell öblíteni. biztonsági szelep és a vízmelegítő között nem szabad beépíteni, elzárót, szűkítőt, szennyfogó szerelvényeket. Termék ismertető 0/0 biztonsági szelepet jól hozzáférhető módon és a vízmelegítő közelében kell elhelyezni.

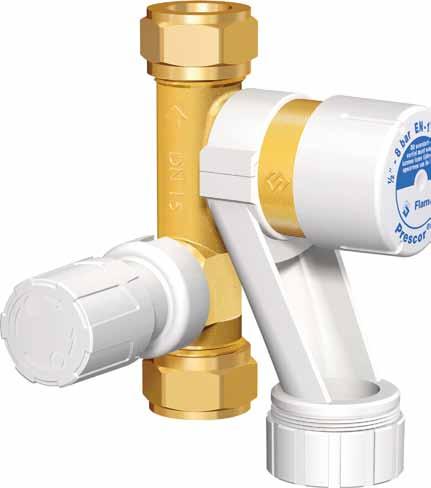

3 Jól tervezett technológia és széles körű alkalmazási területek Prescor biztonsági szelepek szeleptestének kialakítása tökéletes tömítést és lefúvatási teljesítményt garantál. ennek megfelelően alkalmazkodik a biztonsági szelep beállítási nyomásához. speciális tervezésű csappantyú és a különleges gumi együttesen optimális biztonságot tesz elérhetővé. H E LY E S X Prescor B, mind pedig a Prescor SB méretezésében a vízmelegítő kapacitása és teljesítménye irányadó. visszacsapó szelep megakadályozza a víz visszaáramlását a tápvezetékbe. Nyílás a visszacsapó szelephez a hátoldalon. Beszerelés Prescor biztonsági szelepeket semmi esetre sem szabad felfelé néző lefúvatási nyílással beépíteni. Kar a szelep felemeléséhez. biztonsági szelep gyári beállítótt megszólalási nyomása(nem módosítható érték) Tehermentesítő szelep. H E LY T E L E N vízkövesedés megakadályozása érdekében a mozgó alkatrészeket minden körülmények között szárazon kell tartani. Ezt a membrán biztosítja. Légszabályozó fogantyú Beállító rugó a biztonsági szelep nyomásának beállításához. Tömb és leeresztő szelep. Leeresztő tölcsér. Membrán, mely megakadályozza, hogy nedvesség és szennyeződés jusson be a mozgó alkatrészekhez. Szelepülék gumitömítéssel. PRESCOR IC PRESCOR SB Szerelvények a szelepek mellett Prescor B és Prescor SB biztonsági szelepek mellett a Flamco két típusú Prescor IC bemeneti szerelvényt (½" és ¾"), valamint vízlökésgátlót is biztosít. PRESCOR B Gyakorlati tanácsok a Prescor biztonsági szelepek helyes alkalmazásához: biztonsági szelep helyes méretének kiválasztása biztonsági szelepet függőlegesen, a nyíl irányának megfelelő áramlással kell beszerelni. Tisztán látható, legalább cm nagyságú rés legyen a biztonsági szelep és a leeresztő vezeték között. Ehhez a Flamco beömlőtölcsérét használja. lefúvató szelepet átmérőjét nem szabad csökkenteni és ejtéssel kell elhelyezni biztonsági szelepet a vízmelegítőhöz a lehető legközelebb kell felszerelni. szükséges hegesztést vagy forrasztást a biztonsági szelep felszerelése előtt kell elvégezni. Ezzel megelőzhető a a biztonsági szelep esetleges sérülése. Termék ismertető 0/0 Prescor IC ½" előnyei.. zajszint osztály szerinti jóváhagyással. KIW tanúsítás. ½" mmes kompressziós csatlakozóval. Nagy átfolyási kapacitás, így alig van nyomásveszteség a csappantyún. beömlőtölcsér 60 ban elfordítható. Ezért szinte bármely pozícióban felszerelhető. Kompakt, ezért beépített készülékekhez javasolt. Termék ismertető 0/0 beömlőtölcsér 60 ban elfordítható. Ezért szinte bármely pozícióban felszerelhető. Kompakt modell, modern konstrukció.

4 Biztonsági szerelvények irfixcontrol zárt HMV rendszerek túlnyomás elleni védelmére a felmelegítés során. visszaáramlást gátló eszköz megakadályozza a víz visszaáramlását (pl. a vízmelegítőből) a vízvezetéki főcsőbe. irfixcontrol irfixcontrol Prescor B ÉS SB biztonsági szelepek Δ Rendszernyomás (bar) Vízmelegítők és ivóvízrendszerek védelmére. Prescor B Beállítási nyomás Prescor B / Flopress B / x / Prescor B / Prescor B Prescor B / Flopress B / x / Prescor B / Prescor B Prescor B / Prescor B / x / Prescor B / Prescor B 0,0 0,0 0,0 0,0 Rendszer Leeresztőnyílás /" F / " F " F / " F / " F " F / " F / " F " F /" F " F /" F / " F " F /" F / " F " F /" F Kapacitás [kw] Prescor IC ¾" Prescor IC ½" 0. Nr Áramlási sebesség (m/h) Prescor IC Prescor SB Prescor SB / Prescor SB / Prescor SB Prescor SB / Prescor SB / Prescor SB Prescor SB / Prescor SB / Prescor SB 6 Termék ismertető 0/0 Beállítási nyomás 0,0 0,0 0,0 Rendszer Leeresztőnyílás /" F /" F " F /" F /" F " F /" F /" F " F /" F " F /" F /" F " F /" F /" F " F /" F Kapacitás [kw] Prescor IC / forrasztott Prescor IC / roppantós Prescor IC / forrasztott Prescor IC / roppantós * c = tömörítés szerelvények w = Forrasztáshoz csatlakozás Tároló tartály mérete Beállított nyomás w x w x c c x c x c w x w x 8 c c x c x 8 c Nr. 0 Nr. 0 Termék ismertető 0/0 7

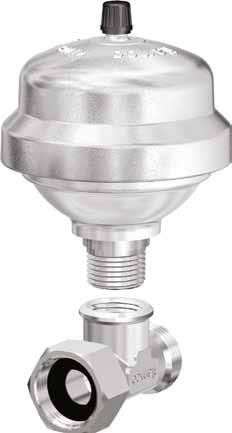

5 nyomáslökés egyszerű és hatékony megakadályozására Flexofit nyomáslökés csillapítót kifejezetten a hidegvíz rendszerben keletkező nyomáslökések felfogására fejlesztettük ki, és krómozott sárgarézből gyártjuk. Kiválasztási táblázat Rendszernyomás Cső átmérője ½" ( mm) nyomáslökések néhány lehetséges oka: Gyorsan záró mágnes vagy elzárószelep. visszacsapó szelep. Hirtelen lekapcsoló szivattyú (pl: áramkimaradásnál). ¾" ( mm) " (8 mm) ¼" ( mm). Csővezeték max. hossz [m] jánlott beépítendő Flexofit darabszáma táblázat alapja m/s áramlási sebességet alapul véve értendő. Gázpárna nyomás alatt. Gumimembrán. berendezéssel összeköttetésben álló tér. Tidom. Felhasználás piszoár nyomóöblítésnél. Flexofit nyomáslökéscsillapító elnyeli a nyomáshullámot, mielőtt az nyomáslökéssé alakulna át. Flexofit ezért két, gumimembránnal elválasztott térre van felosztva. z egyik oldalon nyomás alatt álló gázpárna van, míg a másik oldal összeköttetésben van a rendszerrel. gázpárna összenyomódik, és elnyeli a nyomáshullámot. Felhasználás mosdókagylónál. Felhasználás mosógépnél. nyomáslökés tulajdonképpen nyomásváltozás tömített csővezetékben, ami a rendszerben lévő folyadék áramlási sebességének hirtelen változásából következik. Ez nyomáshullámot hoz létre, ami gyorsan áramlik végig a rendszeren. nyomáshullám rezgéseket, zajt kelthet, vagy akár eltörhet a csővezeték, esetleg a berendezések és szivattyúk súlyosan károsodhatnak. Ezért fontos a nyomáslökés megakadályozása. FLEXOFIT 8 Termék ismertető 0/0 Termék ismertető 0/0 TIDOM 9

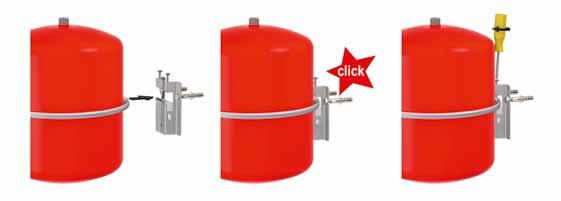

6 Flexofit S nyomáslökés csillapító MB tartókészlet nyomáslökés csillapítására. nyomáslökést a vízcsapok gyors nyitódása és záródása okozza. Ez súlyos károkat okozhat a berendezésekben és a szerelvényekben! 8 literes Flexcon/irfix tartályok szereléséhez. Olyan nyílással látták el, amelyekbe a Flexcon tartály rögzítő gyűrűje tökéletesen beleillik. két csavar meghúzására van csupán szükség a tartály fix rögzítéséhez. nyag: DC0 m, horganyzott. falhoz két Ø8 tiplivel és két Ø6 hatlapfejű csavarral (0es kulcs) csatlakozik. tartály az MB egységhez két Mös csillagcsavarral csatlakozik. tartályok szorítógyűrű nélküli csatlakoztatásához külön kapható az darab tömlőbilincsből álló készlet (max. méret kb. Ø mm). MB: Rugóval és adapterrel a könnyű szereléshez. lkalmas az irfix tágulási tartályokhoz is. Flexofit S Flexofit S / Flexofit S / Telágazóval Előtöltés Méretek Ø Magasság / " M /" F x /" M Flexofit S Telágazó B Flexofit nyomáslökésgátló gyors és egyszerű beszerelésére egy szabvány mosógépre. Flexofit S Telágazó /" F x /" F x /" M 98 C Fali rögzítés Egy Flexcon tágulási tartály ( liter) falhoz történő csatlakoztatására. SB rögzítés lkalmazás SB Fali rögzítés az irfix P tartályok beszereléséhez, kombinálva az MBvel 79 Flexcon DT Flexcon és irfix tartályok leszereléséhez. Méretek B C Flexcon MB tartókészlet Flexcon MB tartókészlet Tartály hordozó csatlakozó Tartály hordozó Hatékony szerszám a leszerelt tágulási tartály könnyű és biztonságos megfogására és szállítására. Flexcon DT lkalmazás Méretek Flexcon/irfix 0 79 Könnyű használat. Megelőzi a (szennyezett) fűtővíz kiloccsanását a szállítás közben, vagy a felhasználónál. tartály egy kézzel szállítható. Egyszerű fel és leszerelni. Tartály hordozó 60 Powered by TCPDF ( Termék ismertető 0/0 Termék ismertető 0/0 ["] lkalmazás /" Flexcon/irfix 790 6
