Tartsuk kint a meleget, engedjük be hideget!

Átírás

1 Tartsuk kint a meleget, engedjük be hideget!

2 Kezdeti igények, elvárások Télen meleg, nyáron hűvös Ne legyen zajos a lakás

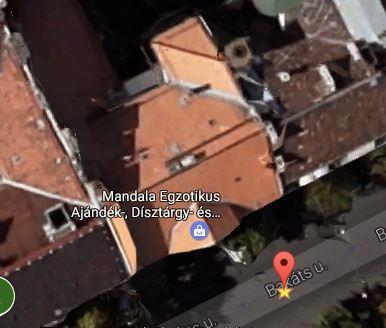

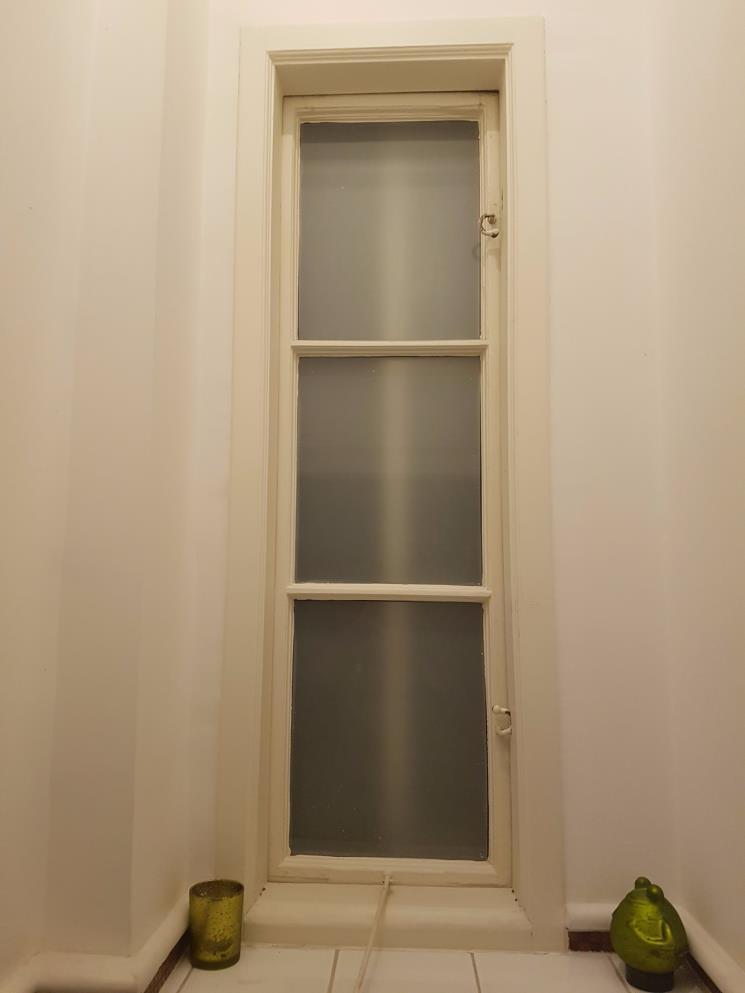

3 Környezet bemutatása 3. emelet északi oldal: körfolyosó, nincs direkt fény, nincs redőny déli oldal: utca front, három szoba dupla ablak, redőnyök. lichthof három ablakkal: WC, fürdő,

4 Egy kis elmélet Meleg hogyan jut be a lakásba: Hűtés: Meleg levegő beáramlásával -> jó záró nyílászárók Meleg felületen keresztül -> dupla vagy tripla falú ablak, télen nyáron jó Falakon keresztül -> aki teheti szigeteljen A besütő napsugár hatására a padlón és minden érintett felületen képződik meleg. Szellőztetés Hűtés pl: Légkondicionálás, falhűtés

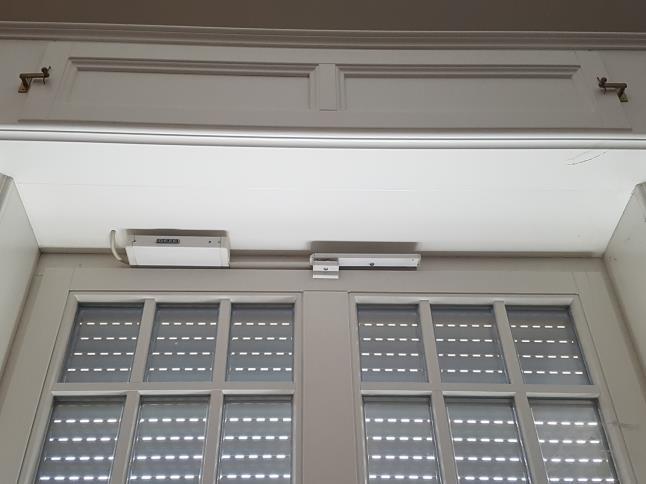

5 Megvalósítás a felújításkor Motoros ablak nyitás zárás Elektromos redőny szigetelt redőnyház, kivitelezési hibák konstrukciós hiba a redőnynél Ezek vezérlése Somfy rendszerrel ennek lehetőségei hátrányai

6 V1. Somfy vezérlés Rendszer távirányító: időzített ablak nyitás időzített redőny nyitás jó benne: megcsinálja helyettem készen megvehető és fel is programozza a redőnyös rossz benne: csak a fentieket tudja, pedig az élet másként megy

7 Tapasztalat Hiába van nyitva az ablak meg megy a ventilátor, leginkább csak az utca zaj jön be, a légáramlás alig. Lichthof kinyitása szükséges kézzel, de ekkor sem biztos az áramlás ha mindig nyitva, büdös, be jön a szomszédok WC és dohány szaga ha nekem kell nyitogatni, akkor között kellene nyitnom és 7-11 között csukni megoldhatatlan, de még mindig jobb mintha meleg lenne.

8 Áttérés Domoticzra 7 év után a központi távszabályzó betelt és kontakt hibássá vált. Az egyre szofisztikált hőfok és fény alapú vezérlést nem tudta kezelni. Mr. Rucz-al történt egyeztetés és rábeszélés alapján Domoticz

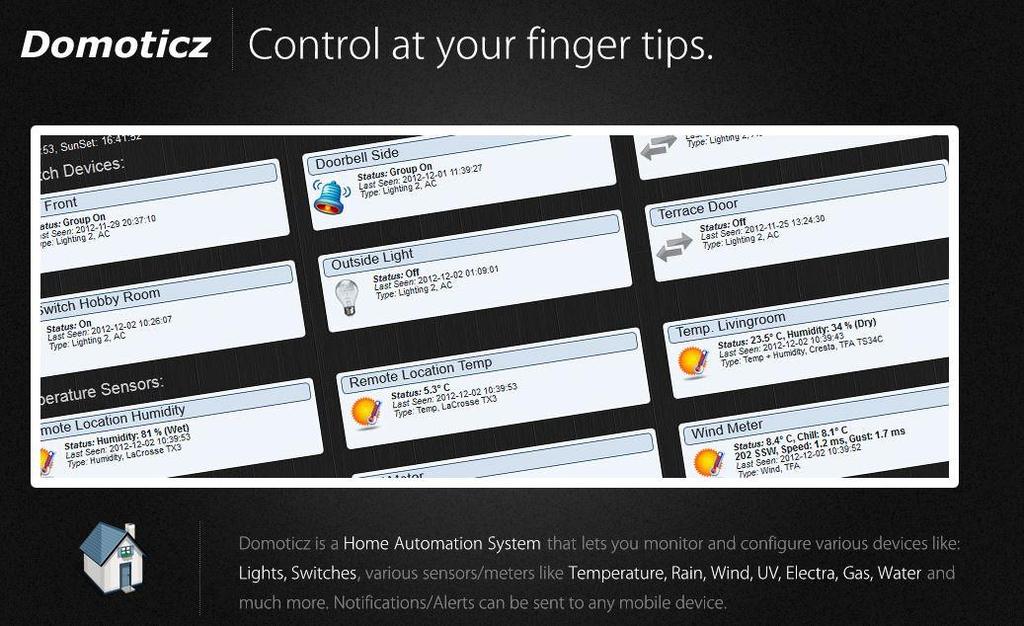

9 Domoticz rendszer bemutatása Domoticz rendszer:

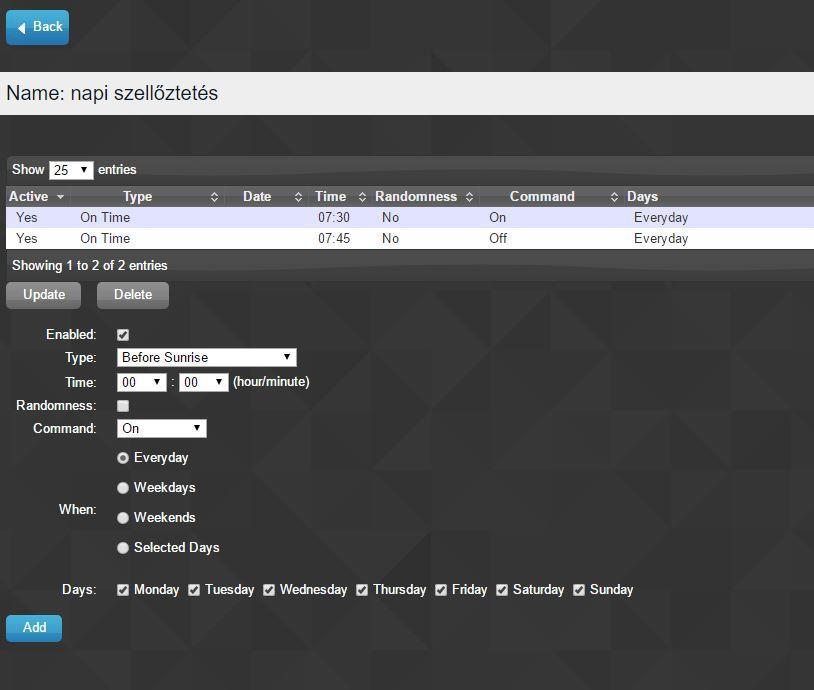

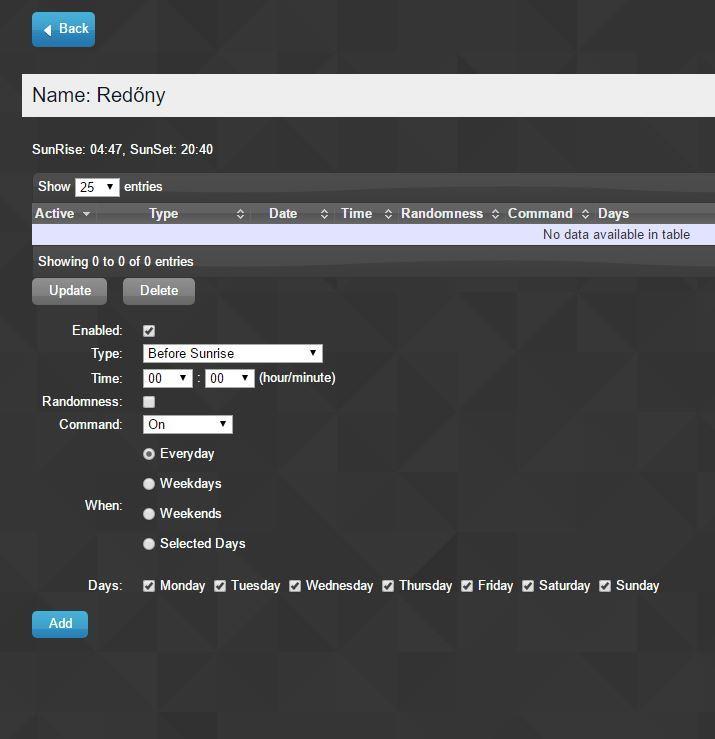

10 Új setup V1: ablak, redőny kezelés Domoticzban Somfy funkcionalitás időzített ablaknyitások időzített redőny nyitások

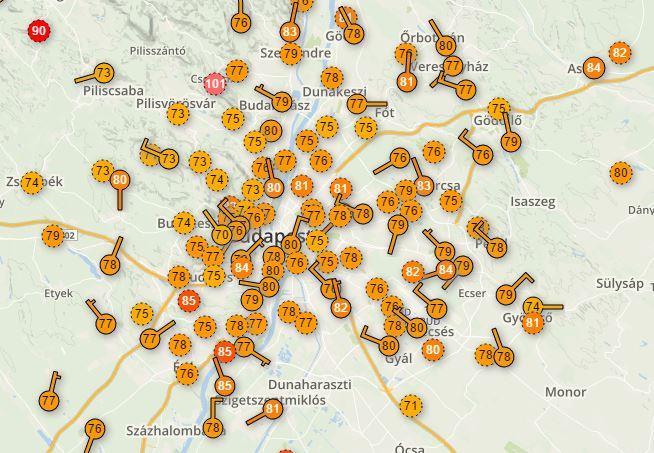

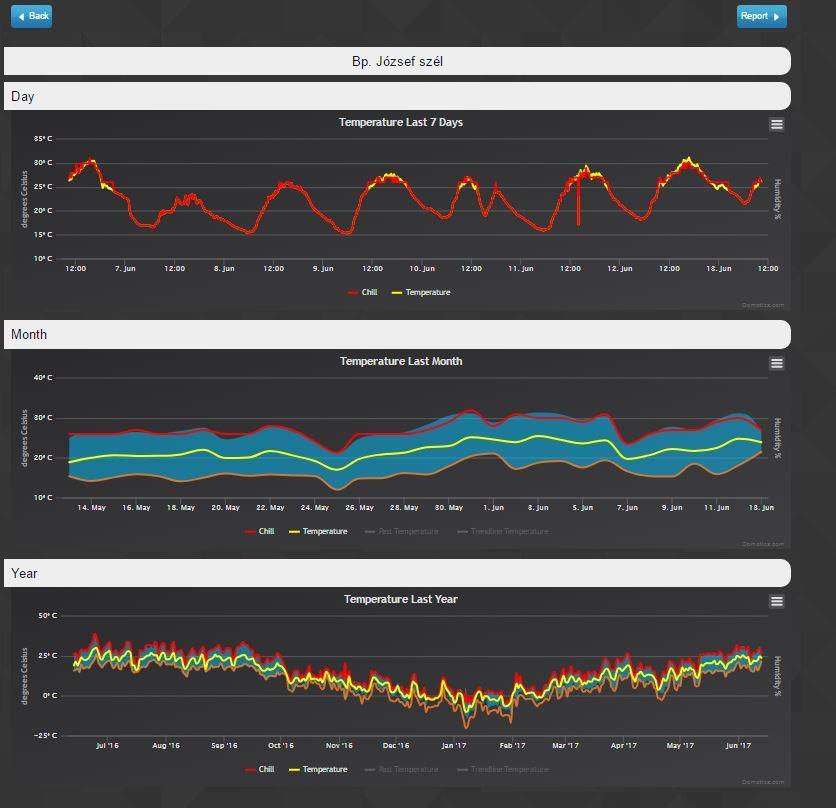

11 V2: Külső hőmérő bevonása Wundergrund-ról

12 V3. Szellőztetés hőfok vezérelten saját szenzor vagy publikus itt már előjöttek a rendszer sajátosságai, Luaban kellett programozni az adatformátum egységesítését user változókban tárolás

13 határértékek user változóban (Domoticz) V4. redőny vezérlése a nap teljesítménye alapján Nem szeretünk sötétben lenni egész nap -- nap teljesítménymérőt találtam: pws:ibudapes25 Lua kellett hozzá, mivel az összehasonlítás a érték kinyerés szerzorokból nehezen megy!

14 V5. Asszimetrikus vezérlés A lakás két oldala nem egyformán melegszik és még itt lehet finomítani a hűtésben Az északi sokkal tovább hűvös marad, itt még van hűtési tartalék: Megvalósítás: +1 hőmérő a folyosón és már külön életet él a északi és déli oldal.

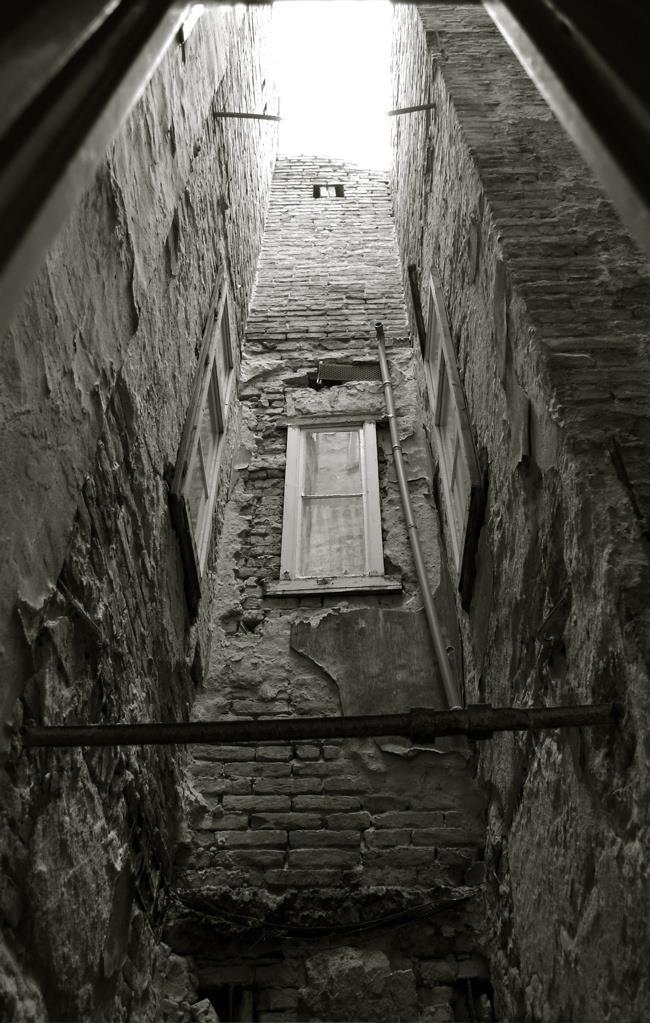

15 V6. A lichthof bevonása Lichthof kézi bevonása továbbra is kényelmetlen: nyitni - zárni kell kézzel az ablakot (amikor aludnék vagy nem vagyok otthon) Visz légáram! - mások szaga bejön a lakásba van amikor áll a levegő Megoldás: Hogy lehet féligáteresztővé tenni? áramlás érzékelés, vagy ablaknyitás: ~100. e Ft lamellás ventilátor: 50. e FT de nem zár jól

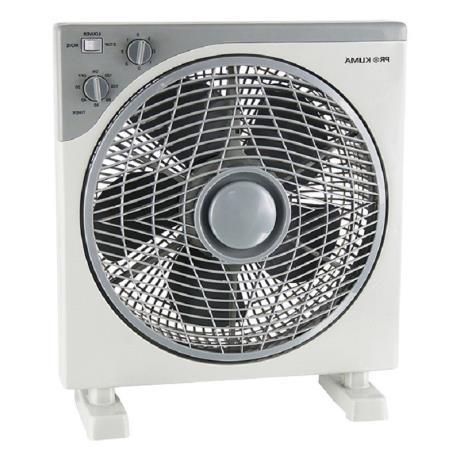

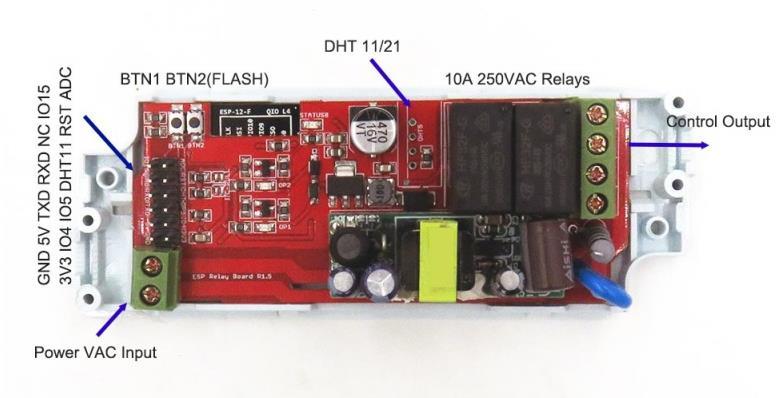

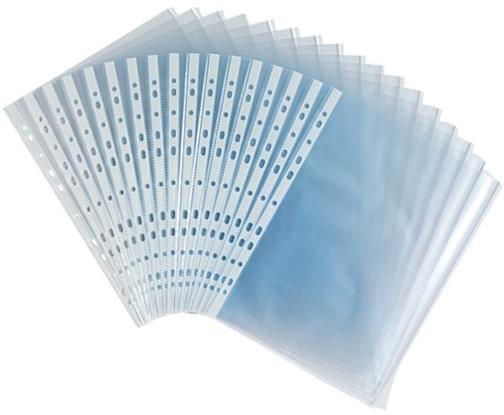

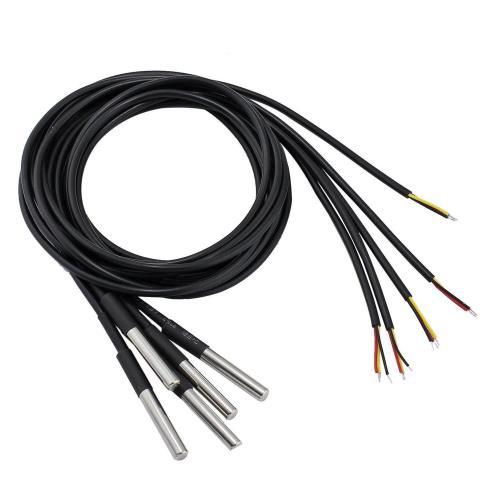

16 SUM: ~ Ft+ 5 h Hozzávalók, költségek Futtató rács 1990 Ft Genoterm tasak 5Ft/db Szigetelő szalag ESP_Relay_Board 6 USD Ventillátor 5400 Ft Hálózati kábelek: Dugó és aljzat 600 Ft DSDS18B20 szerelt hőmérő 2 USD

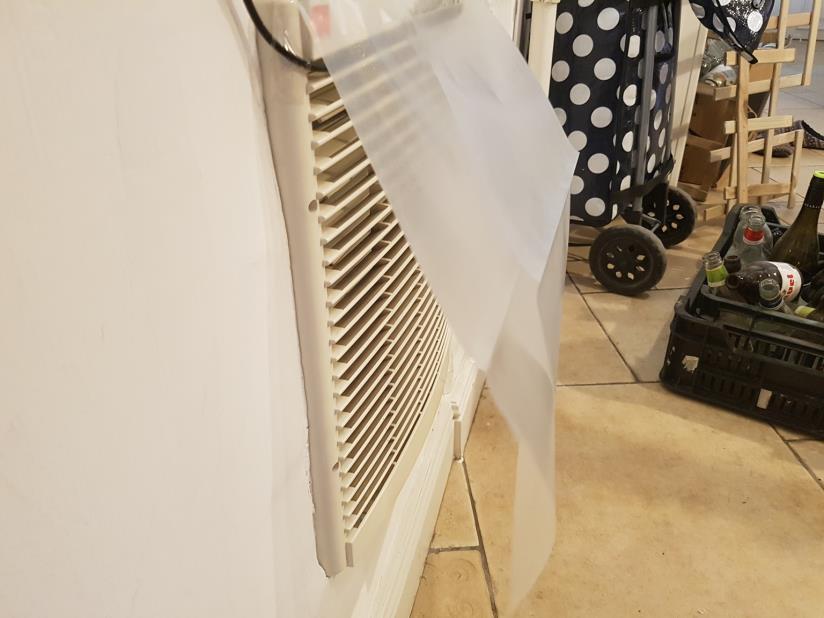

17 Megvalósítás képekben\ genoterm tesztelés

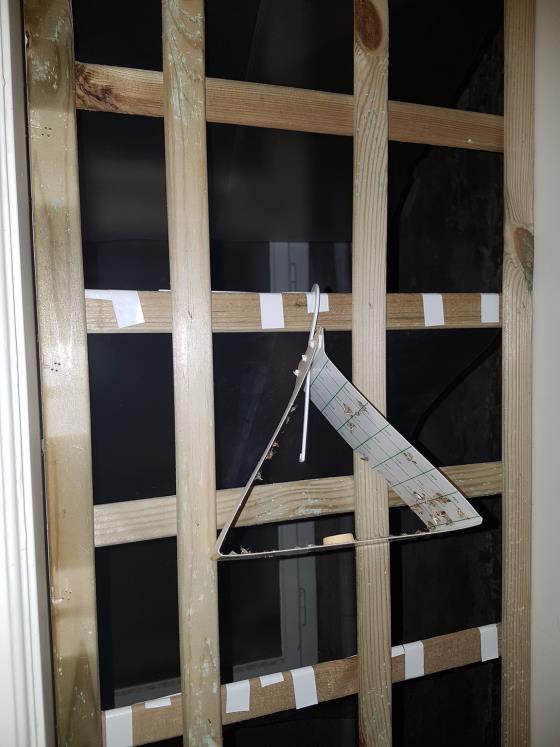

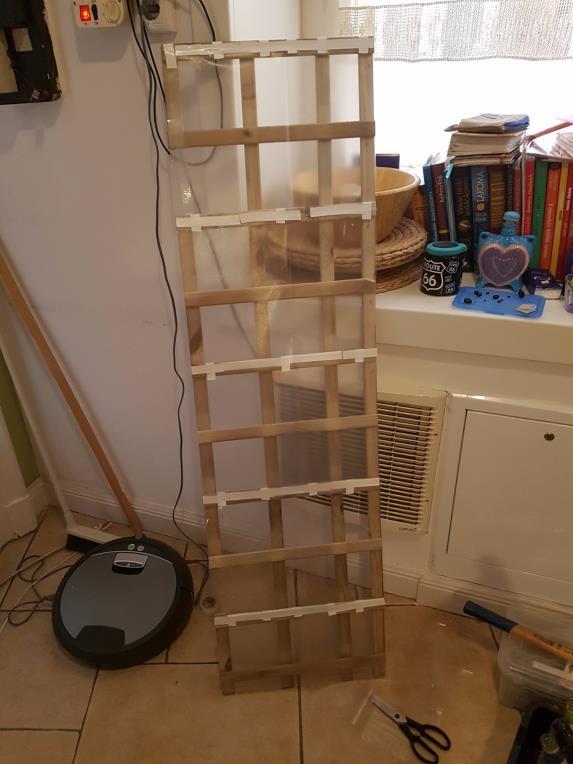

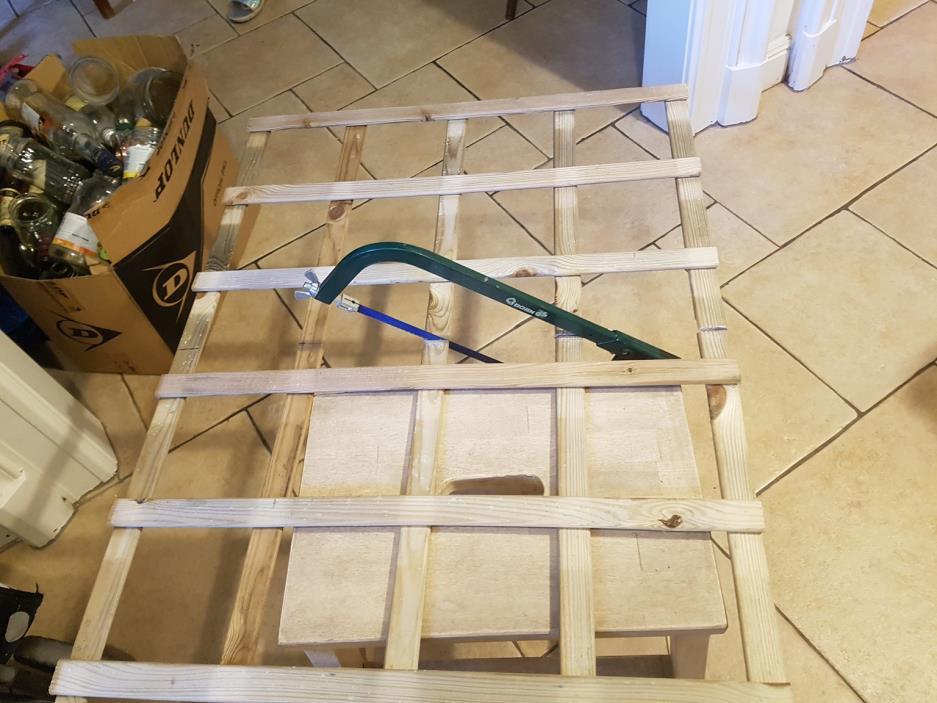

18 Megvalósítás képekben\ féligáteresztő ablak készítése

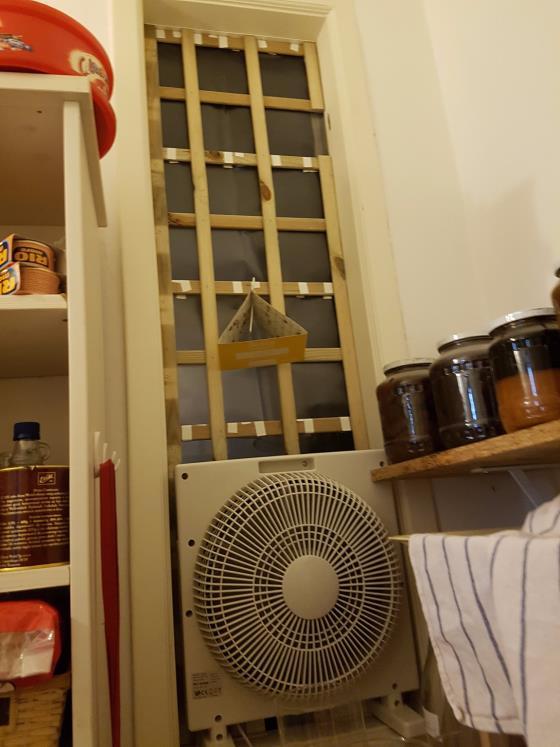

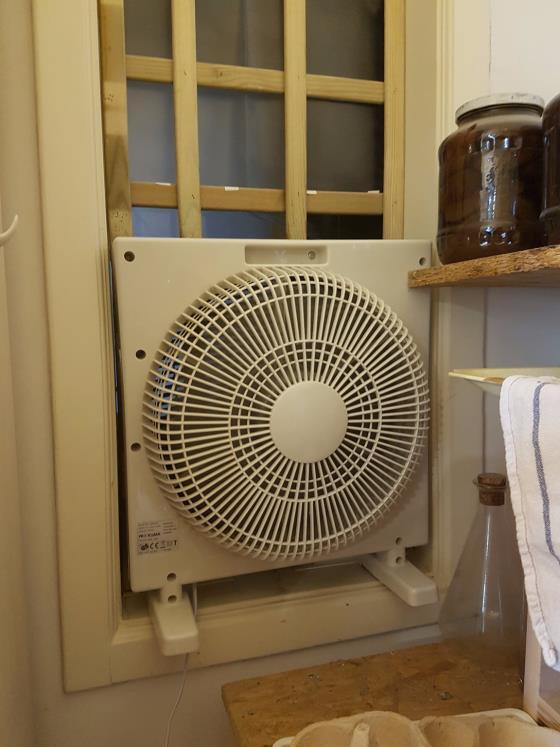

19 Megvalósítás képekben\ a ventilátoros lighthof

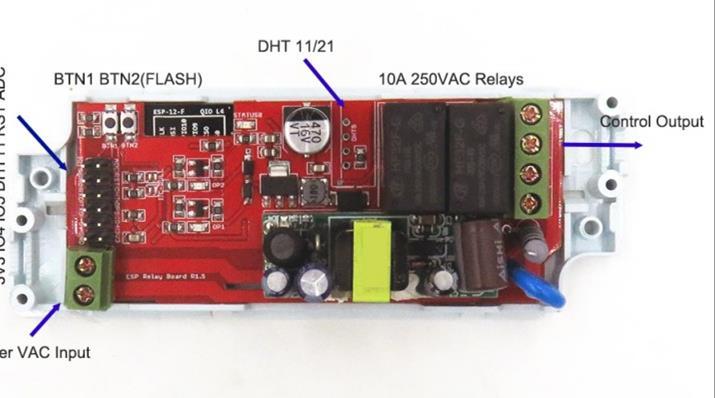

20 Elektronika összeállítása

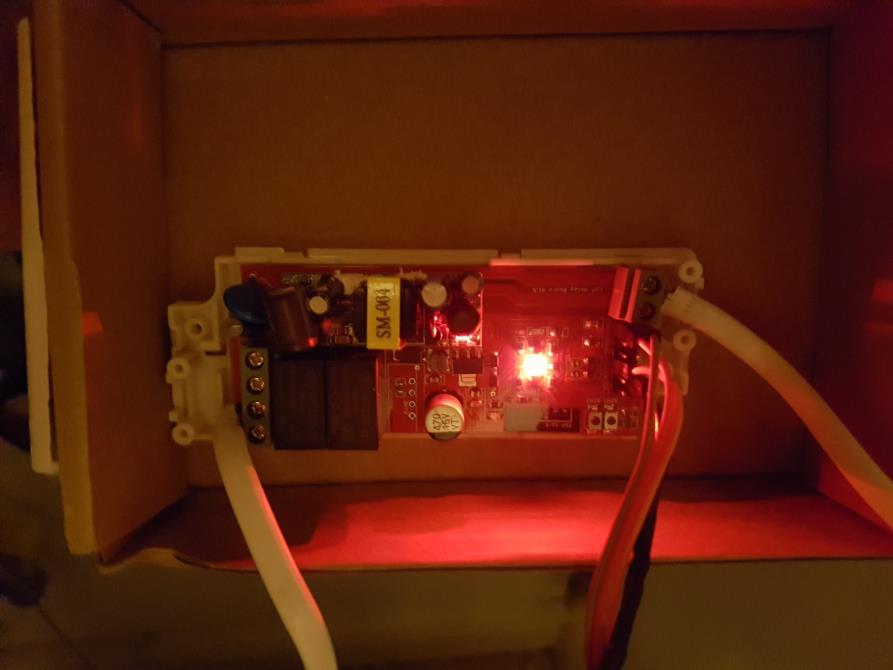

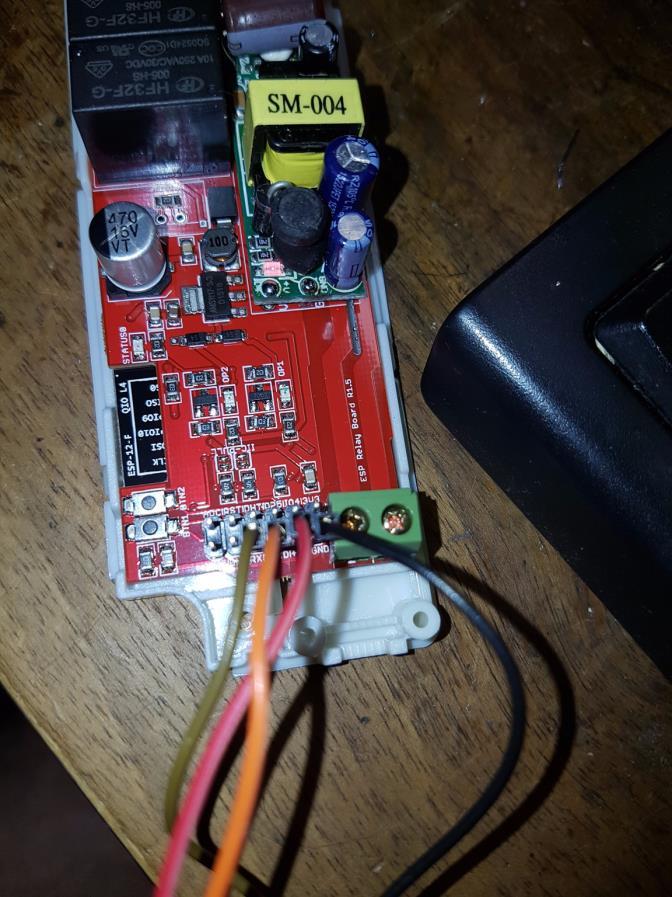

21 Megvalósítás képekben\ elektronika Firmware-lés bedobozolt ESP relay

22 Setup 1/3 1. ESP Relay board-ra FW feltöltése programozó (RA) kell hozzás USB TTL 2. Wifi hálózatunkra kapcsolás configesp ESP_0 hálózat, , pw: Saját hálózatunk beállítása 3. Eszköz ip címének kiolvasása, a routerünkből 4. Belépés az eszköz ip címével

23 Setup 2/3 5. Biztonsági beállítások! a. minden pw-t változtassuk meg b. minden pw írjunk fel!-> teljes törlés nehéz! 6. Hozzuk létre a ESP a domoticzban 7. Hozzuk létre Domoticzban a hőmérőt a. Olvassuk ki az idx-ét 8. Hozzuk létre a virtuális kapcsolót a. Írjuk be a be és a kikapcsolás parancs sorát i. nálam: be: 12,1 ii. ki: 12,0

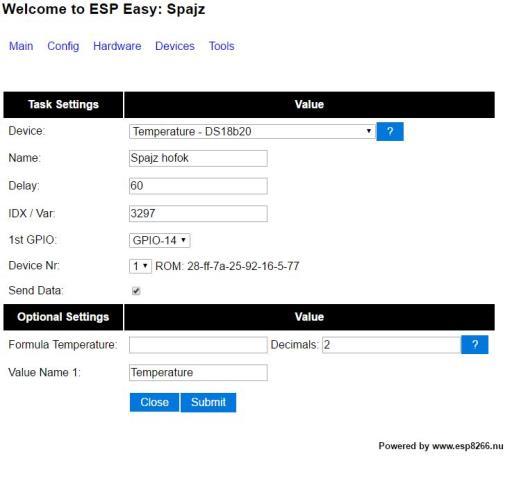

24 Setup 3/3 5. Biztonsági beállítások! a. minden pw-t változtassuk meg b. minden pw írjunk fel!-> teljes törlés nehéz! 6. Hozzuk létre a ESP a domoticzban 7. Hozzuk létre Domoticzban a hőmérőt a. Olvassuk ki az idx-ét 8. Hozzuk létre a virtuális kapcsolót a. Írjuk be a be és a kikapcsolás parancs sorát i. nálam: be: ii. ki: 9. Hőmérő beállítása az ESP-ben a. Típus- DS18B20, b. GPIO- nálam 14 c. idx - nálam 3297 ( Domoticzból)

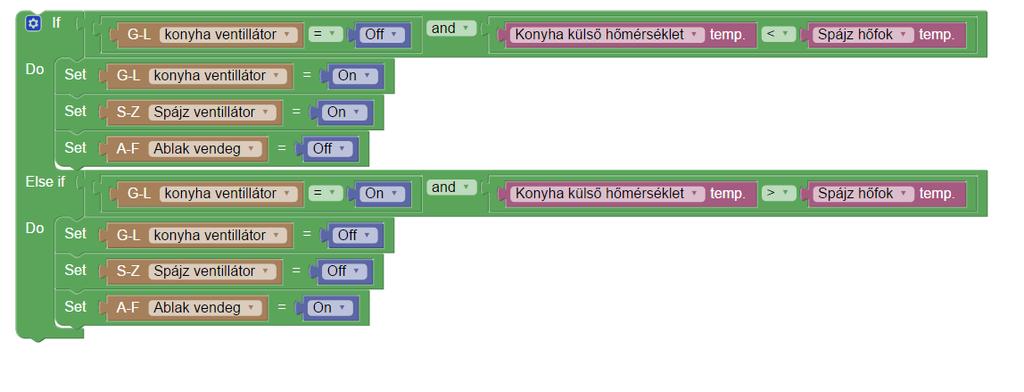

25 V7. Csak a déli oldalt szellőztető Blockly

26 Eredmény, tapasztalat 1/2

27 Eredmény, tapasztalat 2/2 Már szellőzés indítás után elindul a levegő a lakásban Este már be kellett takarózom, sőt ( ha kint 18 fok alatt van) Ha már beindult a lichthof, akkor a ventilátor akár le is állítható mivel onnan ön fenntartó is lehet Tudok csak konyhát szellőztetni, mivel a lichthof a spájzban, a konyha szellőztető ventillátor együtt bakapcsolva m2/ h levegőt tud szállítani, a lakás többi részébe nem megy az étel szag. feladat: még finomítani a vezérlést!

28 Most hogyan csinálnám Kihagynám a Somfy vezérlést Maradnék a Domoticz rendszerben Kommunikáció csak wifi

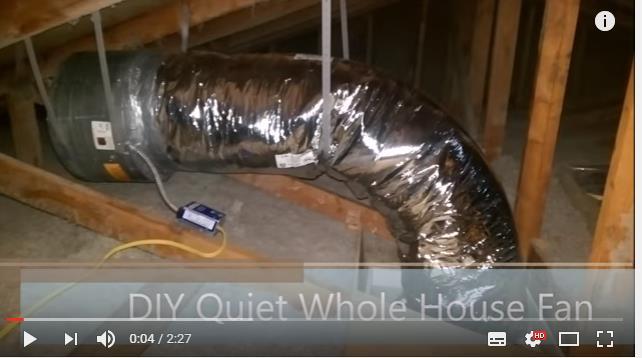

29 Ahogy mások szellőztetek A lichthof pótlása szellőztetővel
