1 A VILLAMOS SZERKEZETEK HATÁSA A KÖRNYEZETRE A VILLAMOS ENERGIA VESZÉLYEI 1. VILLAMOS ÁRAM OKOZTA BALESETEK 1.1. Áramütés 1.2. Villamos ív hatása 1.3. Másodlagos villamos balesetek 1.4. Villamos és mágneses terek hatása 1.5. Villámcsapás 1.6.Elektrosztatikus töltések 2. TŰZ- ÉS ROBBANÁSVESZÉLY 2.1. Villamos ív és szikra gyújtó hatása 2.2.Villamos áram hőhatása

2 1.1. ÁRAMÜTÉS: Az emberi test villamos áramkörbe kapcsolódik és rajta áram folyik keresztül. Két különböző potenciálú rész közé kapcsolódva zárja az áramkört. Technikailag alapvetően kétféle módon jöhet létre - Közvetlen érintés - Közvetett érintés A közvetlen érintés esetén a leggyakoribb, a 0 potenciálú földön állva, az általánosan használt háromfázisú rendszer fázisvezetőjét érintve 230 V potenciálkülönbséget hidal át az emberi test (vagy testrész).

3 Üzemszerűen feszültség alatt álló, úgynevezett aktív részek megérintése ellen véd IP védettséggel jellemezve pl. 2X érintés elleni védelem (MSZ 1600-l) közvetlen érintés elleni védelem (MSZ :2002) áramütés elleni védelem normál üzemben (MSZ :1999) ALAPVÉDELEM (óvintézkedés normál esetre) MSZ HD :2007 a.) KÉT FÁZIS KÖZÖTT (400V vonali feszültség UV ) b.) FÁZIS ÉS FÖLD KÖZÖTT (230V fázisfeszültség Uf) 1.) transzformátor tekercsei 2.) csillagpont 3.) üzemi földelés

4 Üzemszerűen feszültség alatt nem álló, de hiba esetén (közvetítésével) feszültség alá kerülő részek (test) megérintéséből adódó veszély ellen véd Mindig testzárlat ill. földzárlatról van szó. érintésvédelem (MSZ 172-l) közvetett érintés elleni védelem (MSZ :2002) áramütés elleni védelem hiba esetén (MSZ :1999) HIBAVÉDELEM (óvintézkedés egyszeres hiba esetére) MSZ HD :2007

5 Az áramütés következményei: izomrándulás, rázásérzet (megrázta az áram), görcsös izom összehúzódás, idegrendszeri tünetek, szívkamra remegés (fibrilláció) légzésbénulás két utóbbi akár együtt, akár külön-külön okozta áramhalál Villamos sérülések -bőr sérülései: áramjegy, metallizáció, égés, -izmok és inak sérülései, -csontok sérülései, -vérerek sérülései (vérzések, trombózis), -belső szervek sérülései (tüdő-, mellhártya vérzés), - máj-, vese károsodás, -szem és fül sérülései.

6 AZ ÁRAMÜTÉS SÚLYOSSÁGÁT BEFOLYÁSOLÓ TÉNYEZŐK ÁRAMERŐSSÉG nagyobb veszélyesebb VÁLTAKOZÓ Hz ma EGYEN ma HATÁS MEGJEGYZÉS 0,5.1,5 2.6 Gyenge rázásérzet ÉRZETKÜSZÖB Mozgást ne akadályozó rázásérzet Fájdalmas izomgörcs a végtagokban, a vezetőt még éppen el tudja engedni ELENGEDÉSI ÁRAMERŐSSÉG Erős fájdalom, szívműködés szabálytalan, légzőizmok görcse már lehetséges Öntevékeny kiszabadulás lehetelen, behatási idő nagy lehet Eszméletvesztés, a légzőizmok görcse SÚLYOS VESZÉLYEZTETÉS Szívkamra remegés (fibrilláció) szívbénulás 0,1 0,3 s azonnali halál

7 ÁRAMBEHATÁS IDŐTARTAMA hoszabb idő veszélyesebb AZ ÁRAM ÚTJA (az emberi testben) kéz- kéz között egy kéz-két láb között fej-kéz között fej-két láb között láb-láb között

8 A FREKVENCIA Egyenáram( kevésbé veszélyes kb. fele mértékben) Váltakozó áram Hz ipari frekvencia a legveszélyesebb növekedve csökken a veszélyesség Hz, már csak hőhatás. A FESZÜLTSÉG nagyobb veszélyesebb AZ ELLENÁLLÁS kicsi veszélyesebb A TESTI LELKI ÁLLAPOT U I R

9 MŰSZAKI MENTÉS Az áramütött kiszabadítása az áramkörből kisfeszültségen bárki végezheti - kikapcsolással - feszültség alatt; eltolással, elhúzással nagyfeszültségen csak helyi ismerettel rendelkező szakember -kikapcsolással -védelmi rendszer kikapcsol?? Kiszabadító áramütést kerülje Áramütöttet leesés ellen védeni

10 1.2. VILLAMOS ÍV HATÁSA Megégés, főleg nagyfeszültségen. Az aktív részhez közelítve a feszültség átüti a levegőt (ami a szigetelő réteg) Ko hőmérsékletű plazma MÁSODLAGOS VILLAMOSBALESETEK Ijedtség - beütés - leesés Keletkezett tűzben égési sérülés

11 1.4. VILLAMOS ÉS MÁGNESES TEREK HATÁSA 10 KHz MHz hőhatás 1000 MHz mikrohullámok hosszú időtartam esetén - fejfájás - testi, szellemi fáradtság - alvászavar - álmosság Megengedett térerősség: 10 kv/m Távvezetékek környezete; Pl. 400kV 400MW 2 m-re kisebb mint lakásban 10A vezetéktől 3 cm-re

12 1.5. VILLÁMCSAPÁS NAGYENERGIÁJÚ VILLAMOS ÍVKISÜLÉS HATÁSA A NAGYFESZÜLTSÉGŰ ÁRAMÜTÉSHEZ HASONLÓ KÖZVETLEN VILLÁMCSAPÁS % HALÁLOS - SULYOS ÉGÉS ÉS SZÖVETRONCSOLÓDÁS - ESZMÉLETVESZTÉS - VILLÁMBÉNULÁS (rendszerint megszűnik) - BŐRÖN VILLÁMRAJZOK (később megszűnik)

13 1.6.ELEKTROSZTATIKUS TÖLTÉSEK ÉLETTANILAG VESZÉLYTELEN, kis energiájú szikrázás, kellemetlen MŰSZÁLAS RUHANEMŰ-SZIGETELŐ PADLÓZAT - BŐRPÍR, BŐRIRRITÁCIÓ GÉPJÁRMŰKAROSSZÉRIA, KISZÁLLÁSKOR TECHNOLÓGIAI FOLYAMATOK SORÁN MUNKADARABTÓL IJEDTSÉGTŐL MÁSODLAGOS BALESETEK

14 2. TŰZ- ÉS ROBBANÁSVESZÉLY ÉGÉS 3 FELTÉTELE SZILÁRD ANYAGOK ESETÉN - ÉGHETŐ ANYAG - OXIGÉN (LEVEGŐ) - GYULLADÁSIHŐMÉRSÉKLET ROBBANÁS(HEVES ÉGÉS) FELTÉTELEI GÁZOK GŐZÖK ÉS LEBEGŐ POROK ESETÉN: - GÁZ, GŐZ, ÉS POR ALSÓ- ÉS FELSŐ ROBBANÁSI HATÁRÉRTÉK KÖZÖTTI KONCENTRÁCIOBAN - MEGFELELŐ ENERGIÁJÚ GYÚJTÓFORRÁS ( HŐMÉRSÉKLET, SZIKRA, LÁNG)

15 2.1. VILLAMOS ÍV ÉS SZIKRA GYÚJTÓ HATÁSA AZ ÍV SZINTE MINDEN ESETBEN, MIVEL NAGY ENERGIÁJÚ ÉS HŐMÉRSÉKLETŰ, SZIKRA BIZONYOS ENERGIASZINT FELETT (az anyagtól függően) 2.2.VILLAMOS ÁRAM HŐHATÁSA Q= I2. R. t Joule hő -ÜZEMSZERŰEN: HŐT FEJLESZTŐ KÉSZÜLÉKEK -HIBA ESETÉN ZÁRLAT TÚLTERHELÉS KÖTÉSEK LAZULÁSA

16 VILLAMOS SZABVÁNYOK Külön anyag (AMAHAN) VILLAMOS SZAKKIFEJEZÉSEK (FOGALMAK) Külön anyag (AMAHAN)

17 3. ÁRAMÜTÉS ELLENI VÉDELEM (MSZ HD :2007) 3.1. ALAPVÉDELEM (közvetlen érintés elleni védelem, megérintés elleni védelem) módszerei Törpefeszültség Aktív részek elszigetelése Védőfedés vagy védőburkolat Védőakadály Elérhető tartományon kívül helyezés 3.2. HIBAVÉDELEM (közvetett érintés elleni védelem, érintésvédelem) módszerei Érintésvédelmi törpefeszültség Védelem a táplálás önműködő lekapcsolásával Védelem kettős vagy megerősített szigeteléssel Védelem villamos elválasztással Védelem a környezet elszigetelésével Védelem földeletlen helyi egyenpotenciálú összekötéssel

18 3.1. ALAPVÉDELEM (közvetlen érintés elleni védelem, megérintés elleni védelem) módszerei Törpefeszültség Kis feszültség nem hajt át nagy áramot, nem jelent súlyos veszélyeztetést I U R SELV (biztonsági törpefeszültség) földeletlen törpefeszültség, 25 V ill. e.fesz.60 V sem a táphálózat, sem a testek nincsenek földelve PELV (védelmi törpefeszültség) földelt törpefeszültség, a táphálózat földelt, a testek földeltek és az EPH rendszer kialakított, akkor - normál, száraz helyen 25 V ill. e.fesz.60 V - nedves helyen, valamint nagy érintkezési felület esetén: 6 V ill. e.fesz. 15 V. Nagyobb feszültség IP 2X; (IP XXD) ha törpe, akkor is!

19 TÖRPEFESZÜLTSÉG ELŐÁLLÍTÁSA Transzformátorral (MSZ 60742:1998 biztonsági tr.) L1 L1 230 V N2 24 V 230 V 24 V N Forgógéppel: generátor, dinamó (villamos v. robbanómotorral hajtva) Galvánelemmekkel, akkumulátorokkal, elektronikus eszközzel. Más áramköri vezetőktől elválasztva. Eltérő dugaszolóaljzatok.????!!!

20 Aktív részek elszigetelése Szigetelőanyaggal (pl. gumi, műanyag) teljesen borítva. - csak roncsolással eltávolítható - vegyi-, hő- és mech. hatásoknak ellenálló Festék, lakk nem megfelelő Védőfedés vagy védőburkolat - védőfedés: szokásos irányból - védőburkolat: bármely irányból jövő érintés ellen. IP védettség (international protection: nemzetközi védettség) MSZ EN 60529:2001

21 IP jel és két szám első: szilárd testek és por második:nedvesség Szám helyén X, ha adott esetben nem érdekes IP 0X Nem védett IP 1X ( IP XXA ) A veszélyes részek kézháttal való érintésével szemben védett Az 50 mm gömb tapintóeszköz és a veszélyes részek között megfelelő légköz legyen IP 2X ( IP XXB ) A veszélyes részek ujjal való érintésével szemben védett A 12 mm, 80 mm hosszú ízelt tapintóújj és a veszélyes részek között megfelelő légköz legyen IP 3X ( IP XXC ) A veszélyes részek szerszámmal való érintésével szemben védett Az 25 mm tapintóeszköz ne hatoljon be IP 4X ( IP XXD ) A veszélyes részek huzallal való érintésével szemben védett Az 1 mm tapintóeszköz ne hatoljon be IP 5X Por ellen védett A por behatolása nincs teljesen megakadályozva, de por ne hatoljon be olyan mennyiségben, amely a gyártmány kielégítő működését zavarná vagy biztonságát csökkentené IP 6X Por ellen tömített Por ne hatoljon be

22 A védettségi fokozat rövid leírása meghatározása IP X0 Nem védett IP X1 Függőlegesen leeső vízcseppek ellen védett A függőlegesen leeső cseppeknek ne legyenek káros hatásai IP X2 Függőlegesen leeső vízcseppek (csapadék) ellen védett, 15 -kal elbillentett burkolat esetén A függőlegesen leeső cseppeknek ne legyenek káros hatásai, ha a burkolat a függőlegeshez képest mindkét irányban 15 -ig terjedően bármilyen szögben el van billentve IPX3 Permetező víz ellen védett A függőlegeshez képest mindkét irányban 60 -ig terjedően bármely szögből permetezett víznek ne legyenek káros hatásai IP X4 Freccsenő víz ellen védett A burkolatra bármely irányból freccsenő víznek ne legyenek káros hatásai IP X5 Vízsugár ellen védett Bármely irányból a burkolatra irányított vízsugaraknak ne legyenek káros hatásai IP X6 Erős vízsugár ellen védett Bármely irányból a burkolatra irányított erős vízsugaraknak ne legyenek káros hatásai IP X7 Időszakos vízbemerítés hatásai ellen védett Káros hatásokkal járó vízmennyiség behatolása ne legyen lehetséges, ha a burkolat szabványosított nyomás- és időviszonyok között időszakosan vízbe van merítve IP X8 Tartós vízbemerítés hatásai ellen védett Káros hatásokkal járó vízmennyiség behatolása ne legyen lehetséges, ha a burkolat a gyártó és felhasználó megállapodása szerinti, de a 7 számjegyre előírtaknál szigorúbb viszonyok között tartósan vízbe van merítve

23 Védőakadály Szándékos érintés ellen nem véd pl. korlát, rács,kerítés Elérhető tartományon kívül helyezés Tartomány az MSZ HD szerint Mindkét mód csak szakképzett vagy kioktatott személyek által ellenőrzött, vagy felügyelt berendezésekben!!

24 3.2. HIBAVÉDELEM (közvetett érintés elleni védelem; érintésvédelem) módszerei U I R Kis feszültség nem hajt át nagy áramot, nem jelent súlyos veszélyeztetést érintésvédelmi törpefeszültség SELV (biztonsági törpefeszültség) PELV (védelmi törpefeszültség) egyaránt alkalmazható 50 V váltakozó-, ill. egyenfeszültség 120 V

25 Védelem a táplálás önműködő lekapcsolásával (Vezetékes érintésvédelem) FÖLDELŐBERENDEZÉSEK ÉS VÉDŐVEZETŐK MSZ HD :2012 FÖLDELÉSEK Különböző villamos vezető részek a földdel (talajjal) történő vezető összekötése, két részből áll: - földelő (talajban lévő rész) - földelővezető (az összekötő vezető) közöttük földelés bontó a méréshez Földelési ellenállás (RA), két összetevő: - földelő szétterjedési ellenállása - földelővezető ellenállása RA értékét döntően befolyásolja: - talaj fajlagos ellenállása

26 Üzemi földelés (transzformátornál) Védőföldelés ( villamos készüléknél) A földelő lehet - természetes - mesterséges Kivitel: - rúd-, v. csőföldelő - szalag v. huzal - betonalap - földbeágyazott fémszerkezet (pl. vízvezeték) Önállóan számottevő földelés: - 0,5m-nél mélyebben - 4m-nél hosszabb

27 A FÖLDELŐT festeni nem, horganyozni lehet A FÖLDELŐVEZETŐT azonban lehet korrózió ellen védeni a talajban is. Ha korrózió,vagy mechanikai sérülés ellen nem védett, akkor nagyobb keresztmetszet. Kötés hegesztéssel, csavarozással. (két különböző fém, galvánelem korrózió) FÖLDELŐ HÁLÓZAT: több földelő összekötve, (a földelés értékét javítja) FÖLDELŐ HÁLÓ: vízszintes rácsozat a talajban (a felette lévő területet egyenpotenciálra hozza)

28 VÉDŐVEZETŐK (PE; PEN) A védővezetők feladata a villamos szerkezetek testét bekötni az érintésvédelmi rendszerbe. Elhelyezés általában tápvezetékkel együtt egy védőcsőben vagy egy kábelben. Bizonyos feltételekkel védővezetőként használható - a villamos szerkezetek fémteste - idegen vezetőképes részek kivéve:gázcső, vízcső, hajlékony fémrészek, tartóhuzalok,kábeltálca, kábellétra. Eltérő nyomvonalon indukciós hurok, reaktancia. Zárlati áram hőterhelésére nem kell méretezni ha

29 FÁZISVEZETŐ KERESZTMETSZETE S (mm2) VÉDŐVEZETŐ LEGKISEBB KERESZTMETSZETE S PE (mm2) S 16 S PE = S 16 < S 35 S PE = 16 S > 35 S PE = S/2 PEN vezető nem lehet kisebb 10 mm2 -nél EGYENPOTENCIÁLÚ ÖSSZEKÖTÉS (EPH) (egyenpotenciálra hozó hálózat) (MSZ HD :2007, MSZ HD :2012) A villamos szerkezet testeinek és a közelükben lévő idegen vezetőképes részek összekötése. (Ha azonos potenciálon vannak nincs közöttük feszültség)

30 Épületeknél FŐ FÖLDELŐ KAPOCS (EPH csomópont) Külön vezetékkel csatlakoztatni hozzá: - épületgépészetet (víz, gáz, szellőzés, klíma) - az épület vasbetonszerkezetének fémrészeit - fém épületszerkezeteket - a villamos szerkezetet nem tartalmazó technológiai berendezéseket - az épület legközelebbi villámhárító földelését - a távközlési kábelek fémköpenyét (engedély) Közvetlen bekötés esetén: réz min. 6 mm2 alumínium min. 16 mm2 acél min. 50 mm2 Villamos szerkezet testéről bekötés esetén nagyobb legyen mint a villamos szerkezethez jövő PE vezető keresztmetszetének a fele de minimum védett 2,5 mm2 ; nem védett 4 mm2 rézvezető esetén.

31 AZ ÖNMŰKÖDŐ LEKAPCSOLÁS ESZKÖZEI (kioldószervek) ÉS A KIOLDÓÁRAM - túláramvédelmi eszközök olvadóbiztosító kismegszakító megszakító - áram-védőkapcsoló (ÁVK) Olvadóbiztosító A vezetékhálózat legyengített pontja

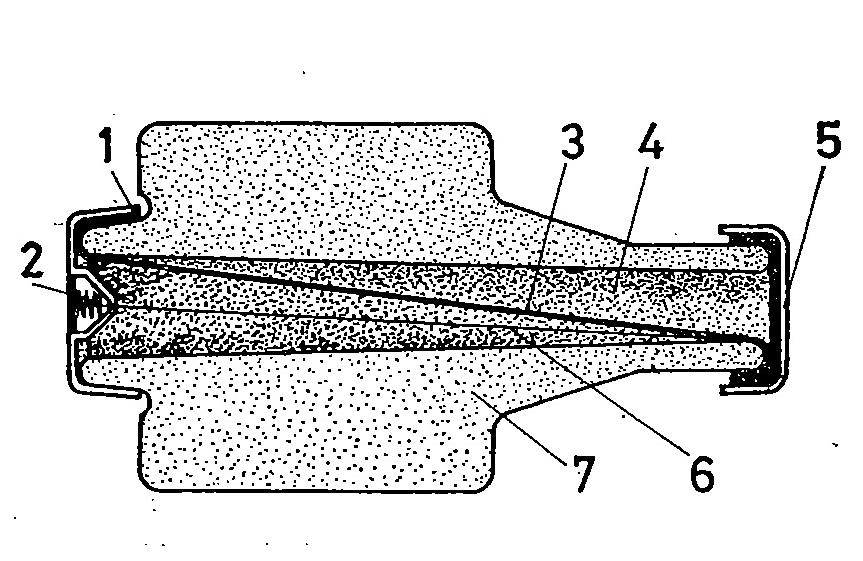

32 Kiolvadás --- ív --- ívoltó (kvarchomok) Patkolás nincs ívoltás!! egyezményes nemkiolvasztó áram: Inf =1,25 In) ha nagyobb áram folyik át, akkor kiolvad. A kiolvadási idő függ a zárlati áram nagyságától, minél nagyobb, annál gyorsabban olvad ki. Kiolvadási idő ---- a kiolvasztó áram jelleggörbe Gyors Késleltetett (lomha)

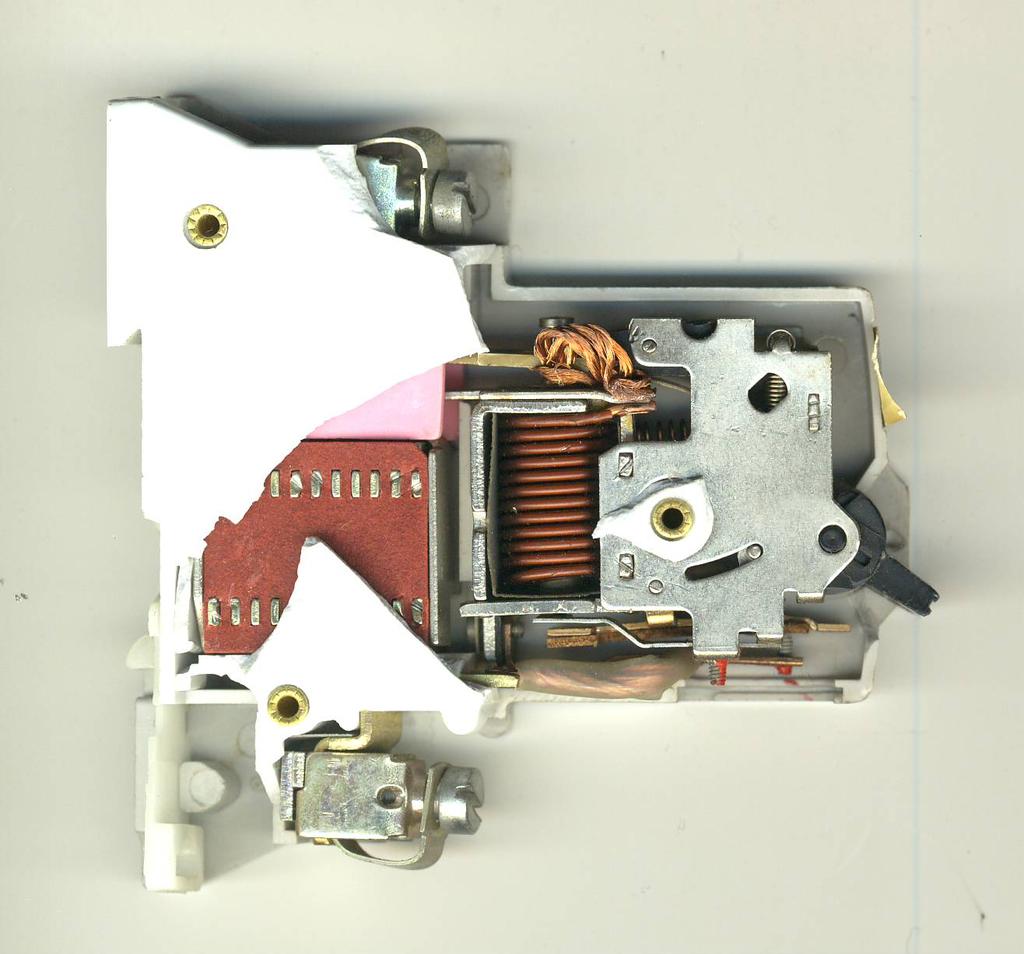

33 Kismegszakító Összetett készülék - elektromágneses kioldó gyors (1s-nál kisebb) - hőkioldó lassúbb (néhány másodperces) kioldás B típusú 3-5 x In; C típusú 5-10 x In D típusú x In áramnál old ki 0,4 s idő alatt. Megszakító Nagyteljesítményű áramkörökben, elektromágneses kioldóval

34

35 ÁRAM-VÉDŐKAPCSOLÓ (ÁVK) (RCD) Elve: különbözeti áramváltó. Működése: Befolyó áramok = visszafolyó áramok, V vasmagban egymás erőtereit lerontják, fluxus=0. Hiba esetén Ih hibaáram nem folyik vissza, egyensúly megbomlik, vasmagban fluxus >0, tekercsében feszültség indukálódik T relé meghúz, ÁVK kikapcsol. V: vasmag P: próbagomb RA: földelés T: hibaáram relé Ih: hibaáram In :névleges üzemi áram (16-80A) I n : névleges kioldóáram (0,01-0,5A; 10mA-500mA)

36 KIOLDÓÁRAM ( Ia) Mely a kioldó szervet az előirt időn belül működteti. Olvadóbiztosítónál és kismegszakítónál Ia = In. a névleges áram többszöröse A kioldó típusa In A TN 5s TT 1s Végáramkörök 32 A-ig 0,4 s Olvadóbiztosító gg, gm gyors és késleltetett Olvadóbiztosító gr, NOR, NOSi, NOGe bármely In esetén 2,5 4 6 Kismegszakító B típusú bármely In esetén Kismegszakító C típusú bármely In esetén Kismegszakító D típusú bármely In esetén

37 Ez hazai gyakorlat, MSZ HD szabvány szerint gyártók áram --- idő jelleggörbéiből Megszakítónál a beállított érték (ez is a néveleges áram többszöröse) Áram-védőkapcsolónál Ia = I n : névleges kioldóáram (miliamperek, sokkal kisebb a névleges áramnál!!!!!)

38 TT RENDSZER (védőföldelés) A TT mindkét betűje (T = terra) földelést jelent. Első T a rendszer táppontjában közvetlen földelve van a csillagpontban (üzemi földelés). Második T villamos szerkezetek testeire az üzemi földeléstől független védőföldelés van csatlakoztatva.

39 RA. I a U L RA a védőföldelés ellenállása (a földelő és a földelő vezető eredő ellenállása) Ia a kioldó szervet az előírt időn belül működtető áram (kioldóáram) UL a megengedett érintési feszültség (limit feszültség), melynek értéke 50 V váltakozó- és 120 V egyenáram esetén UL RA RAmeg Ia Probléma 1ohm-nál kisebb ellenállású földelés készítése Kiküszöbölhető ÁVK alkalmazásával , ,83 0, ,5 100

40 MSZ HD Általánosságban ÁVK-t kell alkalmazni, ekkor méretezhető az előzőek szerint UL= 50V ra RA I N U L 50V természetesen mindig I N!! Túláramvédelmi szerv (oladóbiztosító, kismegyszakító) esetén földhurok impedanciájával kell méretezni fázisfeszültségre Zs x Ia U0 Ez kis hurokimpedanciát (földelési ellenállást) feltételez

41 TN RENDSZER Első T a rendszer táppontjában közvetlen földelve van a csillagpontban (üzemi földelés). A rendszer csillagpontjából (nullapontjából) leágaztatott, nulla potenciálú védővezetőt PE (mely az N = üzemi nulla vezetővel azonos potenciálú) kötik rá a védendő villamos szerkezetek testére, ezt jelöli a második betű.

42 Z S. Ia U0 ZS hurokimpedencia (a fázisvezetőkkel egy kábelben vezetett védővezeték esetén a reaktancia elhanyagolásával általában az Rs hurokellenállással számolhatunk) Ia a kioldó áram U0 a váltakozó feszültség effektív értéke a földhöz képest ( fázisfeszültség, általában 230V) U0 Z S RS Z S meg RSmeg Ia A zárlati áramkör fémes vezetőhurokban záródik, sokkal kisebb ellenállású a földelésnél.

43 Védővezető: PE; színe: zöld/sárga Üzemi nullavezető : N; színe: világoskék Közös célra egyben kivezetett vezető együttesen látja el a védővezető (PE) + üzemi nullavezető (N) feladatát, jele : PEN; színe:zöld/sárga, végeken kék jelöléssel vagy kék a végeken zöld/ sárga - rézvezető esetén 10 mm2-nél nagyobb - alumínium esetén 16 mm2-nél nagyobb

44 IT RENDSZER (földeletlen, impedancián keresztül földelt) I T I : tápoldalon impedancián I keresztül, vagy egyáltalán nem földelt T : villamos szerkezetek teste a földelve van Impedancián keresztül földelt: középfeszültségű elosztóhálózatok, üzemviteli okból

45 Földeletlen rendszerek: Folyamatos üzem vihető, testzárlat nem okoz kioldást, jelzés szükséges. Hálózat kapacitásán kis zárlati áram Id =1-5A RA.Id UL RA a védőföldelés földelési ellenállása Id a rendszer földzárlati árama UL a limit feszültség (50 V)

46 Védelem kettős, vagy megerősített szigetelés használatávalhasználatával (Villamos szerkezet elszigetelése, kettős szigetelés) A védelmet az adja, hogy villamos szempontból nincs is teste, amelyen hibafeszültség léphetne fel. Két megoldás Szigetelő burkolatú szerkezet 1.alapszigetelés (motor tekercsszigetelése) 2.kiegészítő szigetelés (pl. műanyag burkolat) 3. motor test (fém) 4. tápvezeték Festék, lakk nem lehet szigetelés.

47 Fémburkolatú szerkezet 1.alapszigetelés (motor tekercsszigetelése) 2. kiegészítő szigetelés (szigetelő alátétlemez) 3. megerősített szigetelés (gumigyűrű) 4. külső fémburkolat 5. fém motortartó 6. motor test (fém) 7. tápvezeték Festék, lakk nem lehet szigetelés.

48 VILLAMOS GYÁRTMÁNYOK ÉRINTÉSVÉDELMI OSZTÁLYAI 0. érintésvédelmi osztályú sem alap, sem hibavédelem nincs, beépítésre szánt I. érintésvédelmi osztályú jelölt védőcsatlakozó kapoccsal ellátva II. érintésvédelmi osztályú a kettős vagy megerősített szigetelésűek, lehetnek - gyári kialakitásúak, jelük - szerelés során kialakítottak, jelük III. érintésvédelmi osztályú SELV vagy PELV törpefeszültségűek, jelük

49 Védelem villamos elválasztással (védőelválasztás) 1:1 áttételű elválasztó transzformátor L1 l1 230 V 230V Szekunder oldali vezetékeknek nincs feszültségük a földhöz képest. Max. 500 V N l2 Földeletlen rendszer, vezetékeit jól elszigetelni! Kis zárlati áram, csak a rendszer kapacitásán keresztül. Kis kiterjedés kis kapacitás----- kis zárlati áram Egy szerkezet részére, lehető legkisebb kiterjedésű hálózat. (Ha több készülék, földeletlen EPH-val testeket összekötni, csak szakfelügyelet mellett)

50 Védelem a környezet elszigetelésével Villamos szerkezetek testét - egymástól - a talajtól - idegen vezetőképes részektől el kell szigetelni

51 Védelem földeletlen helyi egyenpotenciálú összekötéssel A környezet elszigeteléséhez hasonló, de a testek és a vezetőképes részek egymással összekötve, akár egyszerre érinthetők.

52 NAGYFESZÜLTSÉGŰ BERENDEZÉSEK Szabványok: Létesítés; MSZ EN :2011 visszavont MSZ 1610 szabványsorozat Hibavédelem (érintésvédelem); MSZ EN 50522:2011; MSZ visszavont MSZ 172-2; MSZ 172-3; Alapvédelem (közvetlen érintés elleni védelem) Sok csupasz vezeték, szigetelés a levegő Átütési szilárdság: 21kV/cm,ezt rontja: - csúcshatás - szennyezettség - páratartalom Áramütéshez nem kell közvetlen megérinteni!!! Védőakadály, védőfedés, védőburkolat, (SF6 gáz)

53 Hibavédelem (érintésvédelem) Nagyfeszültségen az érintésvédelem alapvetően a földelés MSZ EN 50522:2011 általában fedi régit de - főként a földelések kialakításával és mérésével foglalkozik - sok a régi szabvány szerinti létesítés Közvetlenül földelt rendszerek ( MSZ 172-3) A 120 kv felettiek Földzárlat útja mint kisfeszültségű TT rendszerekben. A megengedett érintési feszültség értéke függ a kikapcsolási időtől Érintési feszültség (a kar által áthidalt feszültség; 1 m) Lépésfeszültség (a két láb által áthidalt feszültség1 m) Csoportos lépésfeszültség

54

55 Nagy áramú berendezések (ETK) területén földelőhálóval egyenpotenciálra hozás

56 Nagyfeszültség közelében lévő vonalas fémszerkezetekben feszültséget hozhat létre, ezért földelendők. Közvetetten földelt ill. földeletlen rendszerek. (MSZ 172-2) Általában a középfeszültségű elosztóhálózatok Védelmi automatikák gondoskodnak a lekapcsolásról, ha szükséges. Kiegészítő védelmi módok: - környezet elszigetelése (aszfalt,kavics) - potenciál befolyásolás

57 Kis zárlati áramú berendezések (MSZ 172-4) Kisfeszültségről táplált transzformátorral előállított nagyfeszültség. (pl. reklámok, röntgen berendezések stb.) Zárlati árama max. 1 A Védelem módja: kis zárlati áramú nullázás

58 ALAPMÉRÉSEK Módszertani úrmutatóból 2. és 3. fejezet, 4.1.; ; (képletek nem kötelező) ; tényleges mérés 4.2.; ; (képletek nem kötelező) ; konkrét mérés ; ből XWH a tényleges mérés ; ; tényleges mérés

59 TÚLÁRAMVÉDELEM (MSZ EN :2010) Túláram: A névlegesnél nagyobb, túlmelegíti, vagy elolvasztja a vezetéket, TŰZVESZÉLY (joule hő, vagy ív) Túlterhelési áram: a berendezést túlzott mértékben veszik igénybeüzemeltetési hiba, csak néhányszorosa a névlegesnek (szigetelés lassú tönkremenetele, zárlat) Zárlati áram: villamos áramköri hiba, különböző potenciálon lévő aktív vezetők közötti elhanyagolható impedanciájú érintkezés hatására fellépő túláram. Nagyságrendekkel nagyobb a névlegesnél. Zárlat lehet - aktív része között (fáziszárlat) - aktív rész és a test ill.föld között (testzárlat ill. földzárlat)

60 A hibavédelem (érintésvédelem) a testzárlat ill. a földzárlat következményei ellen véd. Zárlatvédelmet a tápponton, valamint keresztmetszet csökkenés helyén. Lehetőleg szelektív legyen, régen kötelező volt. Kismegszakítók miatt probléma. Zárlatvédelmi eszközök olvadóbiztosító kismegszakító megszakító (ÁVK csak ÉV célra!!!!) Lényeges adat a zárlati megszakítóképesség

61 Túlterhelésvédelem Tápponton, vagy fogyasztónál Eszközei: Hőkioldó (bimetál:kettősfém) mindig a fogyasztó névleges áramára állítani!!!

62 Hőmás védelem, nem teljesen pontos, különböző hőmérsékletű elhelyezést figyelembe venni. Beépített védelem ( hőfokvédelem ) (PTC) a legbiztosabb. Olvadóbiztosító, nem jellemző, csak vezetékek túlterhelésvédelmére

63 VILLAMOS BERENDEZÉS HŐHATÁSA ÉS TŰZKELTÉSE ELLENI VÉDELEM A villamos energia okozta veszélyek felsorolásnál már volt szó róla (2.1; 2.2) A villamos energia felhasználása során részben hővé alakul át. Q= I2. R. t Joule hő Hőt fejleszt - üzemszerű működés az üzemi áram - hiba esetén a túláram Üzemszerű működés a keletkezett és leadott hő egyensúlyban van. Céltól függően a keletkezett hő lehet - hasznos pl. hőfejlesztő készülékekben (pl.fűtőtest, tűzhely, vízmelegítő stb.) ahol ez a cél - káros energiaveszteség (pl. izzólámpa, villanymotor, vezetékrendszer, stb.)

64 Hiba esetén Az üzemi áramnál nagyobb áram; - túlterhelési áram többlethő,egyensúly felborul - zárlati áram hirtelen nagy hőmennyiség (olvadt fém, ív, szikra, szigetelés égés) keletkező hő egyértelműen káros - tönkreteszi a villamos szerkezeteket - környezetre tűzveszély Túlterhelés és zárlat okozta tűzveszély ellen véd a túláramvédelem

65 MSZ HD :2011 Hőhatások elleni védelem Az üzemszerű működés során a villamos berendezés nem károsodik, azonban a normálisan keletkező hőhatás ellen is védekezni kell. Ív, szikra is előfordul. Hőfejlesztők; szerelési előírások; megfelelő távolság hőszigetelés, árnyékolás Túlmelegedés elleni védelem - háztartási készülékek:méretezéssel - ipariak : hőfokkorlátozással - kényszeráramlásos : reteszeléssel Ív, szikra; íválló burkolás, kellő távolság, elválasztás Égési sérülés elleni védelem (szabványban táblázat)

66 MSZ :1998 Tűzvédelem fokozott kockázat vagy tűzveszély esetén (Régebben MSZ Tűzveszélyes helyiségek és szabadterek) A FELDOLGOZOTT VAGY TÁROLT ANYAGOK MIATT TŰZVESZÉLYES HELYISÉGEK Csak a legszükségesebb villamos berendezés Por vastagság max. 5 mm, védettség IP 5X Kábel és vezetékrendszerek Kábelek: falba, védőcsőbe, vagy lángálló Átmenő vezetékeken, kábeleken nem lehetnek kötések. Csupasz vezető tilos Hajlékony vezetékek 450/750 V-os extra hajlékony legyen PEN vezető tilos

67 Szigetelési hiba(szivárgó áram) elleni védelem - TN éstt 300mA ÁVK - IT optikai és hangjelzés Kapcsolók IP 5X Motorok hőkioldói kézi visszaállítással Világítótestekre por, szálak ne rakódhassanak le, felületi hőmérsékletük, sugárzó rész és éghető anyag közötti távolság meghatározott Mechanikai behatás, forró részek kiesése ellen védeni. Fűtő- és szellőző berendezések beszívott por Nem éghető talpakra Felületi hőmérséklet max. 90 Co

68 ÉGHETŐ SZERKEZETI ANYAGÚ HELYISÉGEK (Régen: MSZ ) Közvetlen a szerkezetre megfelelően kiválasztott villamos szerkezetek F Éghető falba szabványos szerkezeteket, ha nem, akkor hőszigetelő anyaggal burkolni, vagy abba ágyazni Kábelek, vezetékek, vezetékcsatornák és védőcsövek lángálló kivitelűek legyenek 28/2011 (IX.6.) BM rendelet (OTSZ) Építmények központ és tűzszakaszonkénti leválasztása Tűzbiztonsági berendezések függetlenek legyenek

69 Magas és veszélyes pl. tűzveszélyes építményekben meneküléshez biztonsági világítás. Használaton kívüli gépeket, berendezéseket lekapcsolni. Üzemszünetben is szükséges áramköröknek külön leválasztó

70 TÚLFESZÜLTSÉGVÉDELEM Túlfeszültség keletkezhet: Légköri eredetű (majd későbbiekben) Hálózaton belüli - kapcsolásokból eredően, - elektronikus szerkezetekből - átütés nagyobb feszültségűből kisebb feszültségű rendszerbe nem megfelelő szigetelés a két rendszer között (pl. transzformátor, együtt vezetett vezetékek) nagyfeszültségű rendszer földzárlata esetén (MSZ ) Probléma:szigetelés tönkremenetele, zárlat, áramütés. Védekezés, szigetelési szintek koordinációjával (összehangolásával)

71 FESZÜLTSÉGCSÖKKENÉSI VÉDELEM (Nullfeszültség védelem) ( MSZ :1994 ) Elsősorban mechanikai probléma; hajtott gépek váratlan újraindulása Öntartós mágneskapcsolós kapcsolás 85 % alatt nem köteles tartani OTSZ világításnál tiltja

72 Nincs feszültségcsökkenési védelem Direkt indítás Mágneskapcsolós de nem öntartós indítás

73 Mágneskapcsolós (kontaktoros) öntartós indítás

74 ROBBANÁSBIZTOSSÁG MSZ EN VILLAMOS GYÁRTMÁNYOK ROBBANÓKÉPES GÁZKÖZEGBEN ROBBANÓKÉPES KÖZEGEK MSZ EN GYÚLÉKONY POR JELENLÉTÉBEN ALKALMAZHATÓ MSZ EN VILLAMOS GYÁRTMÁNYOK Megszünőben (Régen: MSZ ) Robbantóanyagokkal nem foglalkoznak Részben hiányos szabványsorozatok ROBBANÁS (heves égés) feltételei gázok gőzök és lebegő porok esetén: - gáz, gőz, és por alsó- és felső robbanási határérték közötti koncentrációban - megfelelő energiájú gyújtóforrás (hőmérséklet, szikra, láng)

75 ROBBANÁSVESZÉLYES TÉRSÉGEK BESOROLÁSA a robbanás-veszélyes koncentráció előfordulásának valószínűsége szerint Korábban A és B tűzvédelmi besorolás 1-5 villamos veszélyességi fokozat Most ZÓNÁK: GÁZ; GŐZ : (MSZ EN 60079) 0; folyamatosan és hosszú ideig 1; normál üzemben, ritkább előfordulás 2; üzemzavar, rövid ideig POR: 20; 21; 22. (MSZ EN 1127!!!!) értelemszerűen ugyan az,(de lebegő por!) Besorolás bonyolult, anyagokat és gyártási folyamatot ismerő technológus végezze! Szellőzéssel a zónák kiterjedése csökkenthető.

76 ROBBANÁSBIZTOS VÉDELMI MÓDOK (GÁZOK, GŐZÖK) (MSZ EN MSZ EN szabványok) MSZ EN Robbanásbiztos gyártmány régen: Rb jelenleg: Ex II (Bányákban sujtólégbiztos régen: Sb jelenleg Ex I) Olaj alatti védelem (Ex-o); a gyártmány olajjal töltött, a szikrát, ívet kioltja. Túlnyomásos védelem (Ex-p) ; túlnyomással tiszta levegő a gyártmányban, a robbanásveszélyes közeg nem tud behatolni. Kvarchomok védelem (Ex-q) ; a szikrázóképes részek kvarchomokba ágyazva Légmentes lezárás (Ex-m) műgyanta kiöntéssel

77 Nyomásálló tokozás (Ex-d); a robbanásveszélyes közeg behatolhat, de ha belül fel is robban - a tokozás nem sérül - a méretezett réseken kiáramló égéstermék kihűl, már nem gyújtóképes. Fokozott biztonságú védelem (Ex-e); különlegesen biztos kialakítások szikrázás elkerülésére (pl. vezetékkötések). Gyújtószikramentes védelem (Ex-i); kis zárlati teljesítményű áramkör, nincs kellő energiájú szikra. Különleges védelmi mód (Ex-s); tanúsító intézmény által elfogadott nem szabványos megoldás. A gyártmányokat T1- T6 hőmérsékleti osztályba is sorolja.

78

79 ROBBANÁSVESZÉLYES HELYEK LÉTESÍTÉSI ELŐÍRÁSAI MSZ EN (Gázok, gőzök) Gyártmányok alkalmazása A zónabesorolás szerint meghatározza, hogy abban mely védelmi mód használható. Gáz v. gőz fajtájától függ, mely hőmérsékleti osztály lehet. (gyártmányok felületi hőmérséklete, különösen világítótestek). Fő veszélyforrás!! Gyártmányok használati (alkalmazási) utasításainak figyelembevétele. Hibavédelem(érintésvédelem): TT; TN; IT lehet, de PEN nem! EPH kiépítendő. 1 zónában TT esetén ÁVK. IT rendszernél szigetelésellenőrző. Többi ÉV mód is alkalmazható. Elektrosztatikus feltöltődés elleni védelem előírt.

80 ROBBANÁSBIZTOS VÉDELMI MÓDOK (POROK) (MSZ EN szabvány) Jele : εx II 1..3 D A D jelentése(dust=por) Tokozással védett gyártmányok 1 kategória: nagyon nagy biztonságú 2 kategória: nagy biztonságú 3 kategória: normál biztonságú (por ellen védett ; IP 6X) 1 és 2 kategóriát vizsgáló állomás, 3 gyártó is tanúsíthatja MSZ EN (gyúlékony porok) Gyártmányok alkalmazása A zónabesorolás szerint meghatározza, hogy abban mely kategória szerinti tokozásvédelmű és milyen IP védettségű gyártmány használható. A gyúlékony por villamos vezetőképességét is figyelembe kell venni. Műanyag tokozások elektrosztatikus feltöltődése

81 Kapcsolóban gyúlékony folyadék tilos. Vezetékek a védővezető kivételével szigeteltek legyenek (az üzemi nulla is). EPH hálózat kell. Lámpatestek fényáteresztő fedél (búra) esetleg +rács Sugárzó berendezések (pl.lézer) energiaszintje Takarítás, nem jónak minősíthető ha a por lerakódik. Ha leülepedett porréteg - 5mm-nél kisebb a szerkezet felületi hőmérséklete 75 Co-al legyen kisebb por gyulladási hőmérsékleténél - 5mm-nél nagyobb, akkor diagrammokból

82 ROBBANÁSVESZÉLYES TÉRSÉGEK ELLENŐRZÉSÉNEK FŐ SZEMPONTJAI: - a tűzrendészeti ill. zóna-besorolások megléte, - gyártmány adattáblájának ellenőrzése, - gyártmány tanúsító szervezet által kiadott EK megfelelőségi nyilatkozata ill. minősítő irata, -a gyártmány az adott zónában alkalmazható-e? -sérülésmentes állapot.

83 MSZ és MSZ LEVÁLASZTÁS ÉS KAPCSOLÁS Leválasztás (villamos munkákhoz) Tiltókapcsolás, mechanikai karbantartáshoz Vészüzemeltetés Üzemszerű kapcsolás Leválasztás Villamos munkákhoz, ezért olyan eszköz is használható, melyhez csak szakember nyúlhat. Az összes aktív vezetőt lekell választani a tápáramkörről. Kivéve PEN vezetőt!!

84 Leválasztó eszközök: - egy-, vagy többpólusú kapcsoló táblázat szerinti lökőfeszültségnek ellenálló érintkezők szétválása látható legyen, vagy kapcsoló ki ; nyitva ; 0 jelölés, - dugós csatlakozók, - olvadóbiztosítók, - bontható csatlakozások (csak szakképzett) Leválasztó eszköznek nem kell tudni a terhelést megszakítani!!! Véletlen visszakapcsolás elleni védelem: - lelakatolás, - figyelmeztető felirat, - elzárt helyen, vagy burkolatban elhelyezés.

85 Tiltókapcsolás, mechanikai karbantartáshoz A terhelőáram kikapcsolására is alkalmas legyen. Alkalmazható: - többpólusú kapcsoló, - megszakító, - kontaktort (mágneskapcsolót)működtető kapcsoló - dugós csatlakozó. Érintkezők szétválása látható legyen, vagy kapcsoló ki ; nyitva ; 0 jelölés. Ha nem áll a karbantartást végző felügyelete alatt akkor: - lelakatolás, - figyelmeztető felirat, - elzárt helyen, vagy burkolatban elhelyezés.

86 Vészüzemeltetés Vészleállítás Vészindítás Vészkikapcsolás Vészbekapcsolás Vészleállítás Folyamat vagy mozgás megállítása veszély esetén. Lehet főáramkörben, vagy segédáramkörben. Segédáramkörben nem lehet munkaáramú. Működtető eleme lehet gomb, fogantyú, rúd, huzal, stb. Kikapcsolt helyzetben reteszelt legyen. Visszaállítás (kireteszelés) ne okozzon újraindulást. Működtető elem vörös legyen, sárga alátéttel. Ha nyomógomb, akkor gombafejű. Dugós csatlakozó nem lehet!!

87 Vészkikapcsolás Kikapcsoláás áramütésveszélye vagy más villamos eredetű veszály esetén. Üzemszerű kapcsolás Üzemszerű funkciók kapcsolására. Az üzemi áramok megszakítására képes legyen. Nem kell minden aktív vezetőt lekapcsolnia. 16 A-nál kisebb dugós csatlakozó használható. Motorvezérlések kapcsolása feszültségcsökkenési védelemmel. Nem alkalmazható szakaszoló, olvadóbiztosító,

88 NORMÁL KÖRNYEZETBEN ALKALMAZANDÓ VILLAMOS SZERKEZETEK KIVÁLASZTÁSA ÉS SZERELÉSE Korábban MSZ szabvány, jelenleg MSZ 2364 / MSZ HD több szabványa MSZ HD :2010 ÁLTALÁNOS ELŐÍRÁSOK A villamos szerkezetek feleljenek meg a termékszabványoknak. Kiválasztásuk feszültségük, áramuk, frekvenciájuk, teljesítményük figyelembevételével. Se a környezetükre ne legyenek káros hatással, se a környezet ne okozzon bennük károsodást

89 MSZ HD :2011 KÁBELEK ÉS VEZETÉKRENDSZEREK Áramot vezetni csak erre készült vezetéken szabad. Vezeték lehet - csupasz - szigetelt Vezetékér szerkezete - tömör - sodrott Hajlékony vezeték sodrott érrel új szabvány KÁBEL!! Vezeték lehet még - köpeny nélküli (egyerű,egyszeres szigetelésű) - köpenyes vezeték (GT gumitömlő MT műanyag tömlő, földkábelek) általában többerű ritkábban egyerű

90 Vezetékeken újabban feszültségszint jelölt: - általában 400/750 V (korábban 1000 V) - néhány hajlékony 300/500 V (korábban 380 V) - különösen hajlékony 300/300 V (korábban 250 V) Elhelyezés a vezetékek szerkezetétől függően. A szabvány táblázatában 48 féle elhelyezési módot ismertet. Fő szempontok: Csupasz vezeték csak kézzel elérhető tartományon kívül. (pl. szabadvezeték, daru vezeték) Szabadon szerelve, valamint földbe csak köpenyes vezetékek Köpeny nélküli vezetékek - védőcsőben (zárt szelvény, behúzással) - vezetékcsatornába (levehető fedél)

91 Védőcső és vezetékcsatorna-rendszerek Erre vonatkozóan nem ad a szabvány részletes előírásokat, MSZ1600 figyelembevétele is célszerű. Csak egyforma - feszültségszintű - hőmérsékletre tervezett vezetékek. Vezetékek kiválasztásnál, szerelésnél figyelembe veendők: - hőmérsékleti hatások - víz és szilárd idegen testek jelenléte (védettség) - korrózió és szennyeződés - mechanikai behatások (ütés, rezgés) - növényzet és/vagy penész - állatok jelenléte - napsugárzás - szeizmikus hatás

92 Vezetők minimális keresztmetszete (Mechanikai szilárdság szempontjából!!!) A szabványban táblázat adja meg minimális értékeket. Kiemelendő: 16 mm2 kisebb alumínium nem lehet! (épületvillamosság) Vezetékkötések Megbízható tartós érintkezést biztosítson; LEGGYAKORIBB VILLAMOS TŰZFORRÁS!! - összekötő szerelvénnyel (ált csavaros v. rugós) - hegesztéssel, forrasztással, - préseléssel TILOS SODRÁSSAL!! Helyileg dobozokban, készülékek, elosztók kapcsain. TILOS VÉDŐCSŐBEN, VEZETÉKCSATORNÁBAN!!

93 Tűz terjedésének megakadályozása Megfelelő lángállóságú kábelek és vezetékek Tűzszakaszokon tömített átvezetés. Vezetékek színjelölése Konkrét előírás a védő és nullavezetőre van (korábban tárgyalva), a fázisvezető általában fekete, köpenyes vezetékekben barna is. A vezetékek méretezése szükséges: - feszültségesésre, - mechanikai szilárdságra, - zárlati melegedésre, - terhelési áramra Biztonsági szempontból két utóbbi a fontosabb.

94 Zárlati melegedésre méretezéssel az MSZ HD :2010 Túláramvédelem szabvány foglalkozik, lényege: A védett vezeték hőkapacitása nagyobb legyen mint zárlatvédő készülék kiolvadásáig eltelt idő alatt átengedett (I2. t) hőmennyiség. A terhelhetőséggel az MSZ Kábel és vezetékrendszerek megengedett áramai szabvány foglalkozik. A pontos méretezés bonyolult számításokkal lenne lehetséges, ehelyett szintén számításokon alapuló táblázatok segítségével végezhető. A különféle vezeték elhelyezési módokhoz tartozó alapterhelhetőségi táblázatok tartalmazzák a keresztmetszetekhez megengedett terhelő áramokat.

95 Az alapterhelési értéket szorozni kell - a környezeti levegő hőmérsékletét, - több együttvezetett áramköri vezetéket, - felharmonikus tartalmat figyelembe vevő (általában csökkentő) tényezőkkel. CSATLAKOZÓDUGÓ / CSATLAKOZÓALJZAT KOMBINÁCIÓK Hordozható, áthelyezhető készülékekhez. Aljzat mindig az áramforrás felől. Védőérintkező megkülönböztethető legyen és előbb érintkezzen mint a többi érintkező. Védővezető és az üzemi vezetők érintkezése felcserélhetetlen legyen.

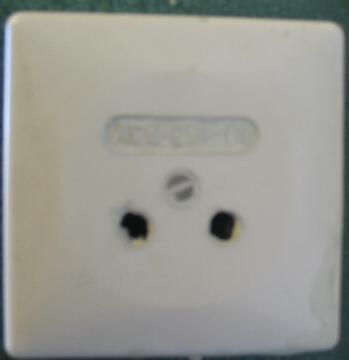

96 Kettős szigeteléshez csak egybeöntött vezeték-dugó, javításkor is!! 1F+N+PE egyfázisú ipari csatlakozót kell használni minden esetben, ha a fázis és a nulla felcserélhetetlensége előírt. (pl. egyfázisú gép vezérlőáramkörrel) Törpefeszültségű készülék csatlakozódugója kisfeszültségbe nem csatlakoztatható, eltérő érintkező elhelyezések Probléma hogy minden törpefeszültségre (PELV; SELV; FELV; 24V; 42V) más-más kellene. Nincs gyártás!

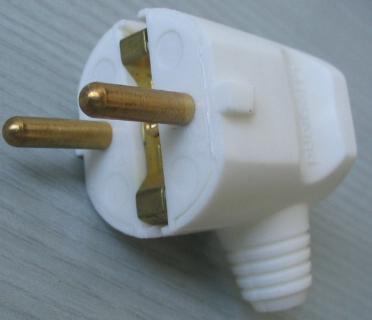

97 Háztartási (egyfázisú) csatlakozók 16A csatlakozódugó védőérintkezővel 1F+N+PE csatlakozóaljzat védőérintkezővel 1F+N+PE csatlakozódugók védőérintkező nélkül 1F+N kettősszigetelésű készülékek számára

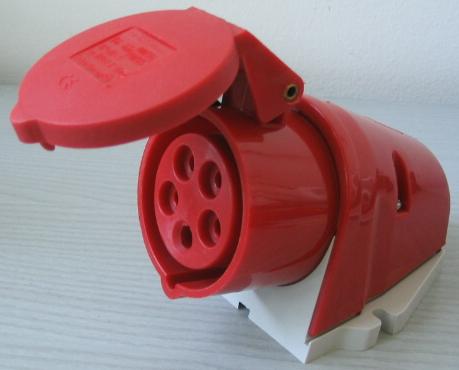

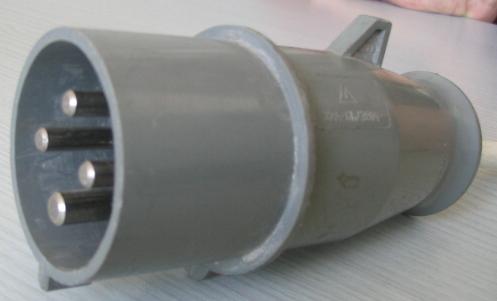

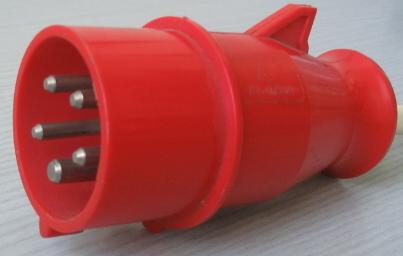

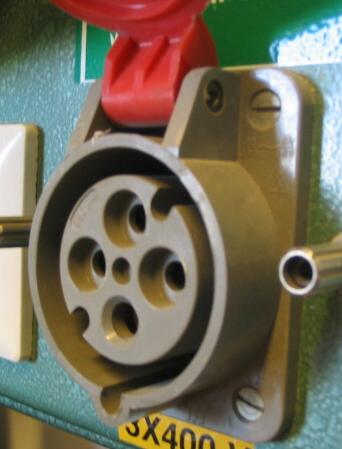

98 Ipari csatlakozók 3 fázis+n+pe 1fázis 3 fázis+pe

99 VILLAMOS BIZTONSÁGI FELÜLVIZSGÁLATOK ÉS MÉRÉSEK AZ ELLENŐRZÉS RENDSZERE ÖNELLENŐRZÉS MSZ HD :2007 nem választja szét (ÉVF ÉS EBF) Kialakult hazai gyakorlat szétválasztott, más más hatóság Régen: Jelenleg: külön jogszabályok és szabványok jogszabályok 1., ÉRINTÉSVÉDELEM-SZABVÁNYOSSÁGI FELÜLVIZSGÁLAT (része A SZERELŐI ELLENŐRZÉS, mely esetenként önálló vizsgálati forma) 2., ERŐSÁRAMÚ BERENDEZÉSEK IDŐSZAKOS FELÜLVIZSGÁLATA 3., VILLÁMVÉDELEM FELÜLVIZSGÁLATA

100 HATÓSÁGI ELLENŐRZÉS Magyar Kereskedelmi és Engedélyezési Hivatal Mérésügyi és Műszaki Biztonsági Hatósága területileg illetékes szerve (Korábban Állami Energetikai és Energiabiztonsági Felügyelet /ENERGIAFELÜGYELET/ majd Terület Műszaki Biztonsági Felügyelőség /TMBF/) Jogszabályok, szabványok betartása - létesítési előírások betartása - önellenőrzések megtörténte, hibák kijavítását - a villamos berendezés kezelését végzők szakképesítése 21/2010. (V. 14.) NFGM balestek műszaki okainak, körülményeinek és következményeinek feltárása

101 MUNKAVÉDELMI HATÓSÁG ellenőrzi Érintésvédelmi minősítő iratot TŰZVÉDELMI HATÓSÁG ellenőrzi első alkalommal: - ellenőrzésről kiadott szabványossági nyilatkozatot - villámvédelem felülvizsgálatának jeyzőkönyvét üzemeltetés során időszakos felülvizsgálatokat: - erősáramú berendezések időszakos felülvizsgálat minősítő iratát - villámvédelem felülvizsgálatának minősítő iratát

102 ÉRINTÉSVÉDELEM SZABVÁNYOSSÁGI FELÜLVIZSGÁLATA (ÉVF) CÉLJA: A villamos berendezés meghibásodásából eredő áramütéses balesetek megakadályozása ELŐÍRÓJA : Régen: MSZ 172-1; visszavonása után VBSZ kiadásával kívánták rendezni (MSZ 2364 M1 MELL.) Jelenleg : 14/2004. (IV.19.) FMM (mindig az aznap hatályos!!) (A munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről)

103 ESEDÉKESSÉGE: - Villamos berendezés üzembe helyezését megelőzően - Felújítást követően - RÉGI:10% MEGHALADÓ BŐVÍTÉS - M1 MELL.( VBSZ) 25 A NAGYOBB ÁK. - Javítást követően ha az az hibavédelem (érintésvédelem) működését lényegesen befolyásolja - 3 évenként (KLÉSZ kivételével)

104 A FELÜLVIZSGÁLATOT VÉGEZHETI : 21/2010. (V. 14.) NFGM ÉRINTÉSVÉDELEMI SZABVÁNYOSSÁGI FELÜLVIZSGÁLÓ - ENERGIAFELÜGYELETnél vizsgázott LEJÁRATI IDŐ NÉLKÜL IKIM LEJÁRATI IDŐ NÉLKÜL - OKJ OKJ OKJ ÖSSZEVONTAN - OKJ OKJ ÉRINTÉSVÉDELMI SZABVÁNYOSSÁGI FELÜLVIZSGÁLÓ

105 (ÉRINTÉSVÉDELMI) SZERELŐI ELLENŐRZÉS (1981 előtt hatásossági vizsgálat) Régen: MSZ Jelenleg: 14/2004. (IV.19.) FMM mód /22/2005.(XII.21.) FMM/ VBSZ (MSZ 2364 M1 MELL.) Az érintésvédelem alapvető hibáinak kimutatása céljából méréseket, illetve azok kiérté-kelését nem igénylő ellenőrzés

106 ELVÉGZENDŐ: - ÉVF bevezető részeként - javítás befejező részeként (ha az érintésvédelmet érinti) - HAVONTA áram-védőkapcsolókon (ÁVK) - ÉVENTE kéziszerszámokon és hordozható biztonsági transzformátorokon - 6 ÉVENTE a KLÉSZ hatálya alá tartozó berendezéseken VÉGEZHETI: Az MSZ 1585:2012 által a IV. és V. csoportba sorolt

107 Az ellenőrzések tartalma: Hibavédelem meglétének, hibavédelmi módok szabványos kivitelének, azok hatásosságának ellenőrzése Módszerei: megtekintés, szemrevételezés, műszeres mérések Az ellenőrzés módszereit az MSZ HD :2007 szabvány MSZ 172-1:1986+1M:1989 ill. azzal azonos tartalmú MSZ 2364 szabványsorozat magyarázatos kiadás M1 mell. (szakirodalomként) MSZ 4851 szabványsorozat tartalmazzák

108 Megtekintéssel, szemrevételezéssel kell ellenőrizni: Védelmi mód: önműködő lekapcsolás hiba esetén (TN; TT; IT) a tervek alapján az érintésvédelmi mód megállapítása a védelmi eszközök (olvadóbiztosító, kismegszakító, ÁVK) megfelelőségének és jelölésének ellenőrzése védővezetők és EPH vezetők meglétét, keresztmetszetét és színjelölését, védővezetők csatlakozókapcsainak meglétét és jelölését a fő földelő kapocs (EPH csomópont) állapotát PEN vezető alkalmazását ( TN rendszer) állandó szigetelésellenőrző és/vagy földzárlatjelzőt ( IT esetén) Védelmi mód: kettős vagy megerősített szigetelés esetén szigetelések ép állapotát Védelmi mód: SELV- és PELV törpefeszültség esetén a tápforrás (pl. transzformátor) biztonsági kivitelét Védelmi mód: villamos elválasztás esetén csak egy készülék használatát

109 Működési próbával kell ellenőrizni: Védelmi mód: Önműködő lekapcsolás hiba esetén (TN; TT;) áramvédő kapcsolót Műszeres vizsgálattal, méréssel kell ellenőrizni: Védelmi mód: önműködő lekapcsolás hiba esetén (TN;TT;IT) fázisvezető-védővezető felcserélés nem történt-e fázisvezető-nullavezető felcserélés nem történt-e védővezetők folytonosságát hurokellenállást ( TN esetén ) földelési-, vagy földelésihurok-ellenállást (TT esetén) Védelmi mód: kettős vagy megerősített szigetelés esetén szigetelési ellenállást (ha van fémtest) Védelmi mód: SELV- és PELV törpefeszültség esetén: tápforrás (pl. transzformátor) szigetelési ellenállását tápforrás üresjárási feszültségét

110 Védelmi mód: villamos elválasztás esetén tápforrás (pl. transzformátor) szigetelési ellenállását tápforrás üresjárási feszültségét Védelmi mód: a környezet elszigetelése esetén padló és falazat szigetelési ellenállását (impedanciáját) Dokumentálás MSZ HD :2007 f g h mellékletek adnak javaslatot, bonyolult táblázatok, ZA melléklet : Mo. nem alkalmazza, MSZ 172-1:1986+1M:1989 ill. azzal azonos tartalmú MSZ 2364 szabványsorozat magyarázatos kiadás M1 mell. MEE kidolgozta új hazai mintákat: ÉRINTÉSVÉDELMI FELÜLVIZSGÁLÓK KÉZIKÖNYVE MEE 2012 vagy 2014 évi kiadás

111 MINŐSÍTŐ IRAT tartalma: Azonosító adatok Azonosító szám Mely berendezésrészre terjed ki a felülvizsgálat A vizsgálatot végző felelős nevét (személy és vállalat szerint) és bizonyítványának számát Az üzem részéről jelenlévő kísérő nevét(vagy hiányát) Milyen alkalomból kerül sor a vizsgálatra (új létesítés, bővítés,javítás hibafeltárás, időszakos ellenőrzés) Mikor végezték a vizsgálatot Minősítési alapadatok A vizsgált berendezés névleges feszültsége A felülvizsgált érintésvédelmi módok A felülvizsgálat során figyelembevett szabványok és előírások EPH-t létesítettek(vagy nem) Érvényességi feltételek Pl. valamely más dokumentummal (megfelelőségi nyilatkozat, minőségi biz.) együtt érvényes.

112 Minősítés Nyilatkozat hogy megfelelt, vagy a felsorolt hibák kivételével megfelelt - közvetlen életveszély, azonnal javítandó,kijavításig nem üzemeltethető, - súlyos hiba, soron kívül javítandó, - szabályellenes(de működőképes) érintésvédelem, tervezett karbantartáskor, legközelebbi felújításkor javítandó. - a hibák kijavítása után milyen ellenőrzés szükséges Záradék Következő vizsgálat(ok) elvégzésének időpontja Melléklet Rövidített mérési jegyzőkönyv(ek)

113 SZERELŐI ELLENŐRZÉS dokumentuma Minősítő irat nem, csak jegyzőkönyv, de csak ha önálló! (Ha nem önálló esetleg naplózás) Jegyzőkönyv tartalma: Azonosító adatok: jegyzőkönyv szám, mely berendezésrészre terjed ki a felülvizsgálat, milyen alkalomból kerül sor a vizsgálatra, hibavédelmi mód(ok) megnevezése, vizsgálatot végző neve (személy és vállalat szerint), mikor végezték a vizsgálatot. A szerelő ellenőrzés eredménye megfelelt, mikor kell a következőt, vagy a felsorolt hibák kivételével megfelelt - a hibák kijavítása után milyen ellenőrzés szükséges - mikor kell a következőt

114 KOMMUNÁLIS ÉS LAKÓÉPÜLETEK ÉRINTÉSVÉDELMI SZABÁLYZATA KLÉSZ 8/1981. (XII.27) IPM jelenleg is hatályos, (tervezett VBSZ váltotta volna ki) LÉTESÍTÉSKOR ÉVF MINŐSÍTŐ IRAT 6 ÉVENKÉNT SZERELŐI ELLENŐRZÉS BIZONYTALANSÁG ALKALMAZÁST ILLETŐEN: - lakóépületben lévő üzletre, műhelyre, - különálló épületben lévő 30 kw teljesítményű hálózati csatlakozásnál kisebb műhelyre, üzemre, - KLÉSZ hatálya alá tartozó létesítményekbe (pl. kórház, oktatási intézmény stb.) lévő munkahelyekre

115 Munkahelynek minősül: ÉV MUBI június 6-i álláspontja szerint ahol nem háztartási jellegű gépeket berendezéseket használnak (pl mosoda, nagykonyha, karbantartó műhelyek, tanműhelyek, stb.) nem elég KLÉSZ szerinti szerelői ellenőrzés, ÉVF indokolt, megtehető. Kockázatértékelés a döntő KLÉSZ FOGLALKOZIK MÉG: KÖLCSÖNZÉS HASZNÁLTCIKK ÉRTÉKESÍTÉS LAKÁSOK NEM, KÖZÖS TERÜLETEK IGEN ÚJ: MSZ HD :2007 LAKÁSOKBAN IS értékesítés, felújítás, egyébként 10 év

116 ERŐSÁRAMÚ BERENDEZÉSEK IDŐSZAKOS FELÜLVIZSGÁLATA (EBF) CÉLJA: - használat során nem romlott-e le oly mértékben, hogy tűzveszélyt jelentsen, - a berendezés környezete nem változott-e oly módon, hogy az a tűzbiztonságot hátrányosan befolyásolja Problémák ha első ellenőrzést nem független felülvizsgáló végezte ELŐÍRJA: (Régen is jogszabály és jelenleg is) 54/2014.(XII.5.) BM rendelettel kiadott ORSZÁGOS TŰZVÉDELMI SZABÁLYZAT OTSZ

117 FELÜLVIZSGÁLAT MÓDSZERE: MSZ 10900:1970+1M:1986; ELVÉGZENDŐ: - legalább 3 évente 300 kilogrammnál vagy 300 liternél nagyobb mennyiségű robbanásveszélyes osztályba tartozó anyag gyártására, feldolgozására, tárolására, felhasználására szolgáló helyiség vagy szabadtér esetén legalább 3 évenként, - legalább 6 évente egyéb esetben

118 A FELÜLVIZSGÁLATOT VÉGEZHETI 21/2010. (V. 14.) NFGM ERŐSÁRAMÚ BERENDEZÉSEK IDŐSZAKOS FELÜLVIZSGÁLÓJA - ENERGIAFELÜGYELET-nél VIZSGÁZOTT LEJÁRATI IDŐ 10 ÉV IKIM LEJÁRATI IDŐ NÉLKÜL - OKJ OKJ OKJ ÖSSZEVONTAN - OKJ OKJ ERŐSÁRAMÚ BERENDEZÉSEK FELÜLVIZSGÁLÓJA

119 EBF DOKUMENTÁLÁSA MSZ HD :2007 F G H mellékletek adnak javaslatot bonyolult táblázatok ZA melléklet : Magyarország nem alkalmazza MINŐSÍTŐ IRAT MSZ 10900:1970+1M:1986 ; 54/2014.(XII.5.) BM (OTSZ) MEE kidolgozza új hazai mintákat: ERŐSÁRAMÚ BERENDEZÉSEK FELÜLVIZSGÁLÓINAK KÉZIKÖNYVE MEE 2011 évi kiadás

120 VILLÁMVÉDELEM FELÜLVIZSGÁLATA (VVF) CÉLJA: ÉPÍTMÉNYEK VÉDELME, VILLÁMCSAPÁS OKOZTA TŰZ MEGELŐZÉSE (MÁSODLAGOSAN ANYAGI KÁR) ELŐÍRJA: (régen is jogszabály és jelenleg is) 54/2014.(XII.5.) BM RENDELETTEL KIADOTT ORSZÁGOS TŰZVÉDELMI SZABÁLYZAT (OTSZ) Nem norma szerinti villámvédelem esetén ELVÉGZENDŐ: - legalább 3 évente 300 kg vagy 300 l mennyiségnél több robbanásveszélyes osztályba tartozó anyag gyártására, feldolgozására, tárolására szolgáló helyiséget tartalmazó, ipari vagy tárolási alaprendeltetésű építmény vagy szabadtér esetén - legalább 6 évente egyéb esetben

121 Norma szerinti villámvédelem esetén ELVÉGZENDŐ: - a létesítés során, a később eltakarásra kerülő részek eltakarása előtt, - a létesítést követően az átadás előtt, a rendelet -????????? 18. Nem norma szerinti villámvédelmi berendezés az MSZ 274 szabványsorozat szerinti,vagy a 9/2008 (II.22) ÖTM OTSZ szerinti Norma szerinti villámvédelmi berendezés MSZ EN szabványsorozat szerinti

122 FELÜLVIZSGÁLATOT VÉGEZHETI: 21/2010. (V. 14.) NFGM VILLÁMVÉDELEM FELÜLVIZSGÁLÓJA - ENERGIAFELÜGYELET-nél VIZSGÁZOTT LEJÁRATI IDŐ 10 ÉV IKIM LEJÁRATI IDŐ NÉLKÜL - OKJ OKJ OKJ VILLÁMVÉDELMI FELÜLVIZSGÁLÓ - OKJ VILLÁMVÉDELMI FELÜLVIZSGÁLÓ - OKJ VILLÁMVÉDELMI FELÜLVIZSGÁLÓ VVF DOKUMENTÁLÁSA: Régen: MSZ 274-4:1977 szabvány szerint FELÜLVIZSGÁLATI NAPLÓ MEE okt.irodalom szerint FELÜLVIZSGÁLÓI JELENTÉS Jelenleg: 54/2014.(XII.5.) BM OTSZ: MINŐSÍTŐ IRAT

123 VILLAMOS BIZTONSÁGTECHNIKAI MÉRÉSEK MÓDSZERTANI ÚTMUTATÓ 5. fejezet, 5.1.; ; ; konkrét mérés 5.3.; ; ; konkrét mérés ; konkrét mérés ; konkrét mérés ; konkrét mérés 5.7.; konkrét mérés

124 FOKOZOTT KÖRNYEZETI HATÁSNAK KITETT VILLAMOS BERENDEZÉSEK Külön anyag (AMAHAN) VILLAMOS SZABVÁNYOK Külön anyag (AMAHAN)

125 MSZ EN :2010 GÉPEK VILLAMOS SZERKEZETE Hálózati csatlakozás Dugós csatlakozóval (egyszerűbb, egymotoros gépek) Vezérlőszekrényben kialakított kapcsokon; (L1;L2;L3), Legyen még külön egy a testtel összekötött PE és külön egy elszigetelt N kapocs, gépen belül PENvezeték tilos! Leválasztás és tiltókapcsoló Elvileg lehet külön, de rendszerint erre egy készülék szolgál, a kézi hajtású kikapcsolt helyzetében lezárható FŐKAPCSOLÓ Elláthat vészleállító funkciót is, akkor működtető eleme vörös, sárga alátéttel.

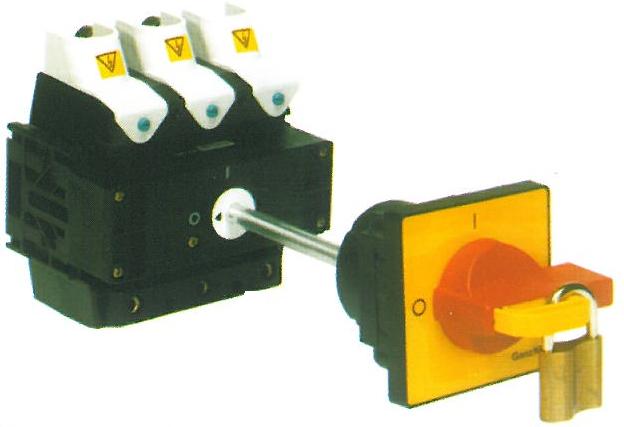

126

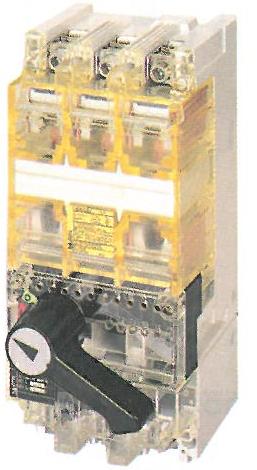

127

128 Nem kell leválasztania a következő áramköröket: ezek a kikapcsolás után is feszültség alatt maradnak!!! világítás áramköröket, a dugós csatlakozóknak az áramköreit (javításhoz, karbantartáshoz), a betáplálás feszültségcsökkenés elleni védelmi áramköreit, mérőeszközök, a termék melegítésére szolgáló eszközök, programtároló eszközök áramköreit, a reteszelés vezérlőáramköreit (más gépekből átjövő feszültségek).

129 -- ennek tényét a karbantartási kézikönyvnek tartalmaznia kell, -- kivételezett áramkör csatlakozó kapcsai és készülékei IP 2x védettségűek legyenek és szabványos figyelmeztető jellel rendelkezzenek -- a kivételezett áramköröket a többi áramkörtől el kell különíteni, vagy a vezetékek legyenek narancsszínnel azonosítva -- a hálózati leválasztóeszköz közelében erre figyelmeztető tartós feliratot kell elhelyezni, Üzemi indítók és leállítók a korábbiakban ismertetettek szerint. Nyomógombok (és jelzőlámpák) színjelölésére táblázat

130 Kialakítandó védelmek: Áramütés elleni védelem (közvetlen, közvetett) Általában a korábbiakban ismertetett elvek szerint. Önmagukban nem érintésbiztos készülékeket burkolatba helyezni Az összes I. év. osztályú szerkezetet a tápvezetővel közösen vezetett védővezetővel össze kell kötni a hálózati PE kapoccsal. Túláramvédelem (zárlat- és túlterhelésvédelem) Általában a korábbiakban ismertetett elvek szerint. Zárlatvédelem lehet közös több áramkörnek, de túlterhelésvédelem motoroknak külön-külön!!! Feszültségcsökkenési védelem A korábbiakban ismertetett szerint.

131 Vezetékezés Vezérlőszekrényen kívül: köpenyes vezeték, vagy egyszeres szigetelésű vezeték védőcsőben, vezetékcsatornában. Kötések sorkapcsokon dobozokban, vagy vezetékcsatolókkal. Színjelölés: - főáramkör fekete - vezérlőáramkör váltakozóáramú vörös egyenáramú sötétkék - nullavezető világoskék - védővezető zöld/sárga

132 Vezérlőáramkör Táplálás vezérlő transzformátorról. Kettős testzárlat okozta téves működés ellen földelt áramkör. Földelés a tekercsvégekhez közvetlen csatlakozó vezetéknél Jelölések A vezérlőszekrényben és azon kívül minden villamos készüléket a tervjellel azonosítani kell.

133 ELEKTROSZTATIKUS FELTÖLTŐDÉS ÉS KÖVETKEZMÉNYEI ELLENI VÉDELEM Mind a szigetelő-, mind a vezető anyagokban az atomos szerkezetből adódó villamos töltések alapesetben egyensúlyban vannak, kifelé villamosan semlegesek. Különböző folyamatok hatására a villamos töltések elkülönülnek egymástól, felhalmozódnak, az anyag elektrosztatikusan feltöltődik. (Vezetőanyagon csak az esetben tud felhalmozódni ha az nincs földelve. A feltöltődéshez vezető folyamatok: - érintkezést követő szétválás ( hasítás, darabolás leemelés, mozgatás, dörzsölés,áramlás, kiöntés) folyamatos töltéselkülönülés( szilárd testek, folyadékok) részecskefeltöltődés (porok, gázok gőzök)

134 - villamos megoszlás (influencia) - deformáció (ütés, nyomás, húzás) - halmazállapot- és hőmérsékletváltozás - ionizáció Az elektrosztatikus kisülések Két különböző töltésű anyag, kiegyenlítődésre törekszik. Ha a köztük lévő levő szigetelőanyag levegő, akkor általában 30kV/cm-nél nagyobb téterő esetén kisülés (átütés) jön létre. - koronakisülés; vezetők kis görbületi sugarú csúcsain, részleges töltéskiegyenlítődés - szikrakisülés teljes töltéskiegyenlítődés, - ívkisülés, ha a szikrakisülésnél van töltésutánpótlás - kúszókisülés, szigetelők felületén

135 Elektrosztatikus feltöltődés és következményei: - technológiai problémák a kialakuló vonzás (összetapadás) és taszítás miatt, (textilipar, papír és nyomdaipar) - tűz és robbanásveszély; magából a feldolgozott anyagból eredően (porok), vagy RB környezetben technológiából eredően. Védekezés a feltöltődés ellen Töltéselkülönülés kiküszöbölése. Gépek, technológiák kialakítása(pl. szíjhajtás helyett fogaskerék)

136 A töltés veszélyes mértékű felhalmozódásának meg akadályozása: - elektrosztatikus földelés, (tárgyak,mozgó szerkezetek, személyek, járművek) levezetési ellenállás kisebb legyen mint 1 M, - érintkezési felület csökkentése - elválási sebesség csökkentése - elvezetési sebesség növelése - töltések semlegesítése passzív eliminátor (földelt tűsor) aktív eliminátor (nagyfeszültségű ionizátor rádioaktív eliminátor)

137 VILLÁMVÉDELEM VILLÁM KELETKEZÉSE Gomolygó zivatarfelhőkben részecskék dörzsölődése, halmazállapot változás(fagyás), darabolás (jégszilánkok) felhő -- felhő: villámlás felhő -- föld, földi tárgy: villámcsapás

138 A felhő alakulása koronakisülés hatására Előkisülés és ellenkisülés

139 A VILLÁMCSAPÁS KÁROSÍTÓ HATÁSAI Gyújtóhatás - villamos ív Ko (ionizált plazmacsatorna) - villámáram fémvezetőt felhevíti, esetleg megolvasztja; másodlagos hatás Romboló hatás - elektrodinamikai hatás (fémrészek deformációja) - nedvességet tartalmazó anyagok( pl. fa) - feszültségemelkedés (villamos szerkezetek szigetelését átüti)

140 Emberek testi épségét, életét veszélyeztető hatás Közvetlen villámcsapás hatása a nagyfeszültségű áramütéshez hasonló % halálos - súlyos égés és szövetroncsolódás - eszméletvesztés - villámbénulás (rendszerint megszűnik) - bőrön villámrajzok (később megszűnik) Közvetett hatás a becsapási hely közelében lépés-feszültség áramütés becsapáskor a levezető érintése által

141 A VILLÁMVÉDELEM ALAPELVE A villám a elsősorban magasan kiálló tárgyakba csap. A villámhárító NEM HÁRÍT ellenkezőleg, felfogja és levezeti a villámáramot. Ezen az elven alapszik: az építmények villámvédelme. A villámvédelmi rendszer - külső villámvédelem felfogó (rendszer) levezető (rendszer) földelő (rendszer) veszélyes érintési és lépésfeszültség elleni védelem ÚJ!!

142 - belső villámvédelem potenciálkiegyenlítés veszélyes megközelítés elleni védelem 54/2014.(XII.5.) BM rendelet NEM NORMA SZERINTI VILLÁMVÉDELMI BERENDEZÉS az MSZ 274 szabványsorozat szerinti,vagy a 9/2008 (II.22) ÖTM OTSZ szerinti NORMA SZERINTI VILLÁMVÉDELMI BERENDEZÉS MSZ EN SZABVÁNYSOROZAT szerinti

143 FIZIKAI ALAPOK ÉS A LÉNYEG NEM VÁLTOZIK A KONCEPCIÓ VÁLTOZIK: RÉGI SZABVÁNYSOROZAT NÉHÁNY JELLEMZŐ ÉS A VÉDELMI INTÉZKEDÉSEK KÖZÖTT TÁBLÁZATOKBAN EGYÉRTELMŰN HOZZÁRENDEL A LÉTESÍTENDŐ VILLÁMVÉDELMET AZ ÚJ, SOKKAL TÖBB JELLEMZŐ ALAPJÁN ELKÉSZÍTENDŐ KOCKÁZATÉRTÉKELÉS EREDMÉNYÉT VETI ÖSSZE AZ ELFOGADHATÓ KOCKÁZATTAL, A KOCKÁZAT SZÜKSÉGES SZINTRE CSÖKKENTÉSE TÖBBFÉLE MÓDON ÉRHETŐ EL (tervező szabadsága)

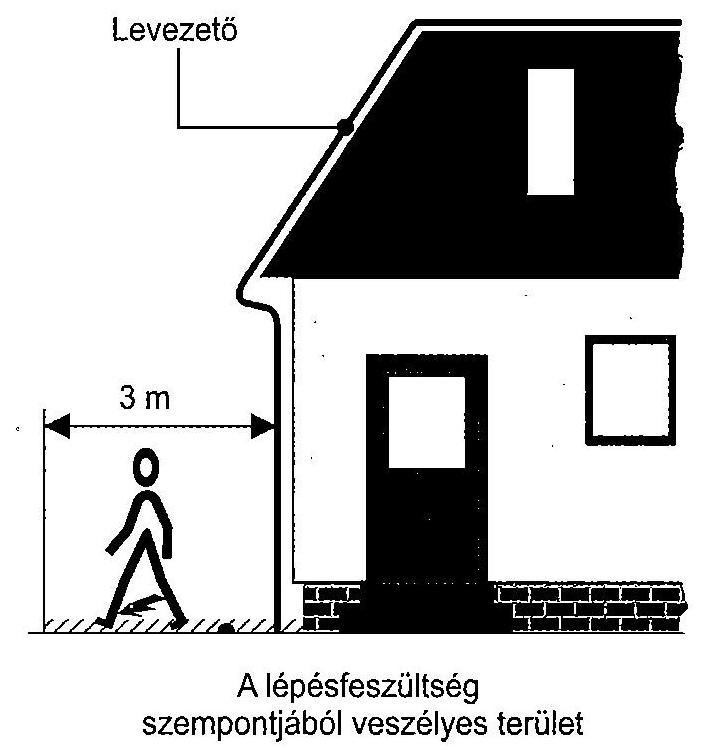

144 VESZÉLYES ÉRINTÉSI ÉS LÉPÉSFESZÜLTSÉG ELLENI VÉDELEM Emlékeztetőül!! NEM SZÜKSÉGES KÜLÖN VÉDELEM - ha kicsi a valószínűsége, hogy személyek a levezetőt megközelítik és akkor is csak rövid ideig tartózkodnak ott, - a levezető környezete szigeteltnek számít (aszfalt vagy kavics járófelület)

145 VÉDELEM: szigetelt levezető elkerítés és/vagy figyelmeztető jelzés VÉDELEM: potenciálvezérlés (egyenletes fesz.elosztás) elkerítés és/vagy figyelmeztető jelzés
