1 ! Intenzív őrző ágy!

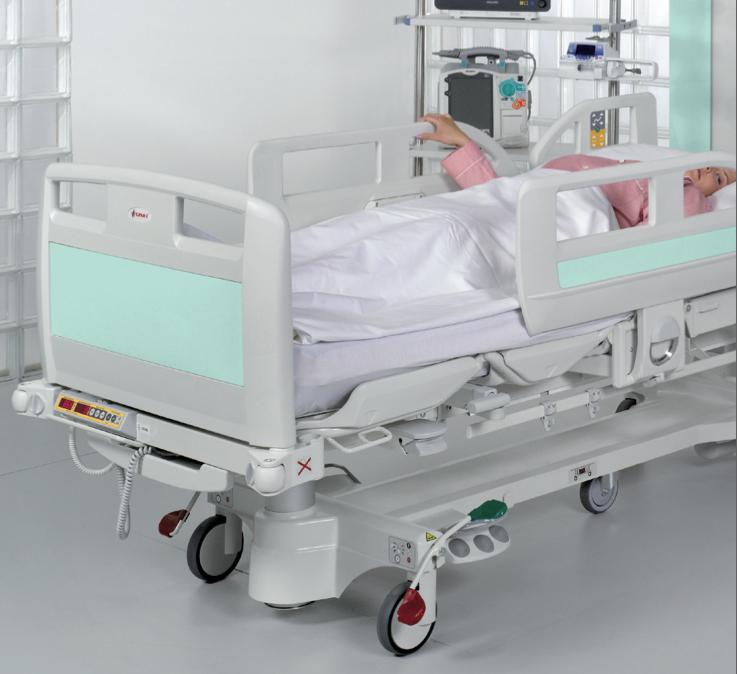

2 Ideális rendszer intenzív őrző számára Az Eleganza 3XC ágy kivitelét és funkcióit az intenzív ellátás magas szintű követelményeihez igazították. Ez a korszerű ágy az oszlop szerkezetével integrált programot kínál, amely segíti a kórházi személyzetet a súlyos betegek életének megmentésében.! 2

3 TÜDŐ ÉS SZÍV RENDSZER Az Eleganza 3XC támogatja a természetes légzést és javítja a szívműködést a kardiológiai szék helyzet állításával. A nosokomiás pneumónia és légtelenség időben kimutatható ágyban végzett tüdőröntgen vizsgálattal. A C-ív használhatóságával sok beavatkozás közvetlenül az ágyon elvégezhető. LEESÉS ELLENI VÉDELEM Korszerű megoldások, mint az Eleganza Protector és az ágy elhagyási riasztás erősíti a leesés elleni védelmet. FELFEKVÉS MEGELŐZÉSE Az egyedi Ergoframe rendszer csökkenti a medence területi szövetekre beállításkor ható nyomást és minimálisra csökkenti a beteg hátán lévő bőr és a matrac közötti súrlódást. Az oldalrács szerkezete (magassága) lehetővé teszi terápiás matracok alkalmazását. GYÓGYULÁS Az immobilizálási negatív következményei kiküszöbölhetők mobilizálási segédeszközök használatával. A beteg megfelelő mértékben, biztonságosan mobilizálható. INFEKCIÓ KONTROLL Az ágy felületeinek fertőtlenítése nagyon egyszerű az oszlopszerkezet, a sík és illesztésmentes szerkezet miatt, gőzzel is tisztítható. SZEMÉLYZET TÁMOGATÁSA Számos ötletes tulajdonság könnyíti az ápolók, t e c h n i k u s o k é s m á s, e g é s z s é g ü g y i szakemberek munkáját: 5. kerék, i-brake, beépített mérleg, stb.! 3

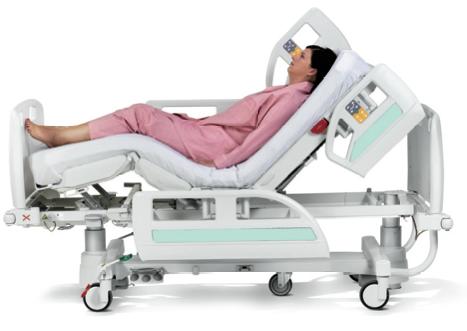

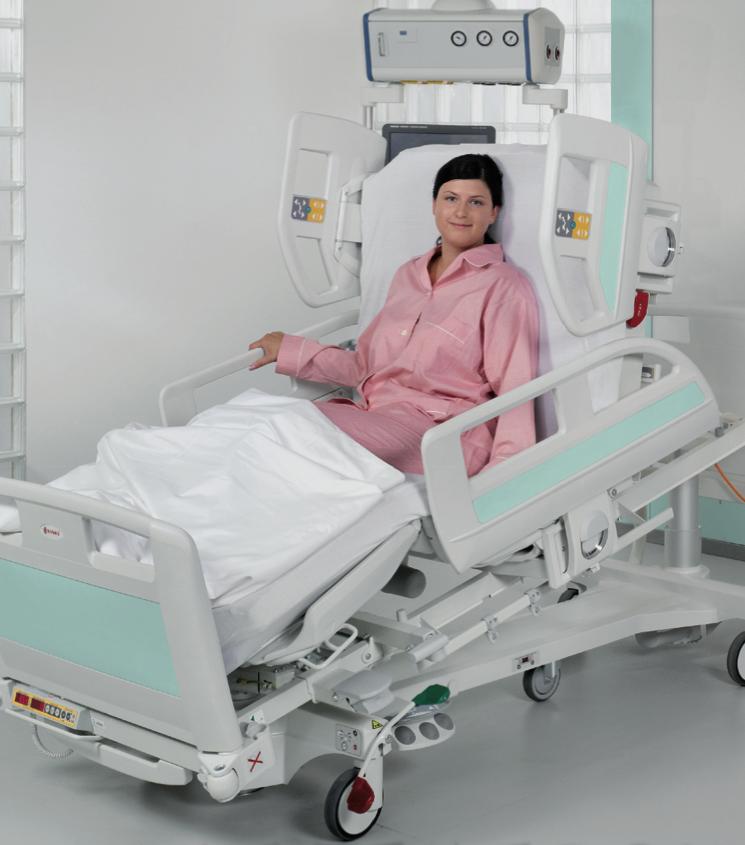

4 ! Kardiológiai szék Az egészséges tüdők támogatása Súlyos betegeknél az életfunkciók támogatása kiemelt fontosságú az intenzív őrzőkben. Az Eleganza 3XC ágy egyedi funkcióinak köszönhetően a kórházi személyzet könnyen és gyakran ellenőrizheti és figyelemmel kísérheti a két legfontosabb szerv, a szív és a tüdő állapotát. Ebben a speciális állásban az ágy támogatja a légzést és a szívműködést. A személyzet kényelmesen állíthatja a kardiológiai szék helyzetét a Supervisor panelen lévő egyetlen gomb egyszeri érintésével. A vitál tüdő kapacitás növekszik és a légzés javul ülő helyzetben. Az Ergoframe kinematikus rendszer hosszabbítja a fekvőfelületet a medence területen. Ezzel minimálisra csökken a tüdő összenyomódása amikor a beteg kardiológiai szék helyzetben van. A kardiológiai szék helyzet csökkenti a szív terhelését és javítja a szív teljesítményt.! 4

5 5

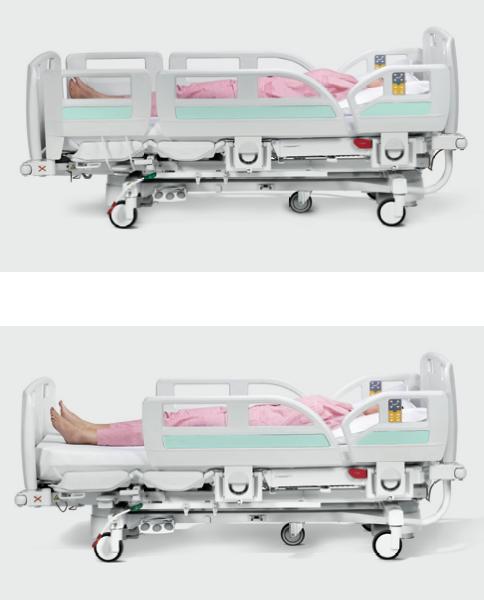

6 Leesés megelőzése Egyedi, 3-részes oldalrácsok Teljes védelem Az Eleganza 3XC egyedi oldalrács rendszere biztonságos területet képez az ágyon. Az oldalrácsok lehetővé teszik a személyzet számára az oldalrácsok használatának optimalizálását a betegek egyedi egészségi állapotának megfelelően. Az Eleganza 3XC oldalrács rendszere három részből áll fej felőli oldalrács, középső oldalrács és az ágy láb felőli végén elhelyezkedő, opcionális Eleganza Protector oldalrács. Így a személyzet változatos módon használhatja a rendszer elemeit az egyes betegeknél fennálló leesési kockázat alapján. TELJES HOSSZÚSÁG ÁTLAG FELETTI VÉDELEM Ha a betegnél a leesés kockázatát nagyra értékelik, a nővér a fekvőfelület teljes hossza mentén használhatja a védőrácsot. Az Eleganza Protector a teljes fekvőfelület körül képez védőkorlátot. ÁTLAGOS VÉDELEM Az oldalrácsok Eleganza Protector nélkül átlagos szintű védelmet nyújtanak a legtöbb betegnek. Aktív elemek a leesések fokozott megelőzésére! 6

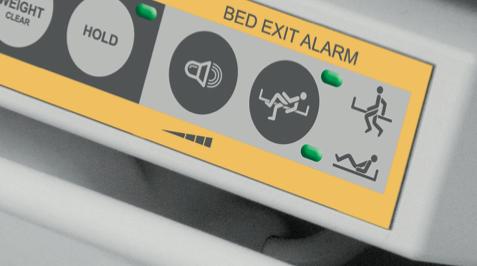

7 ! A mechanikus megoldások mellett az E3XC más, korszerű módszereket is kínál a leesés veszélyének minimalizálására. Az ágyon lévő beteg legnagyobb biztonságának elérése érdekében az ágy felszerelhető olyan kifinomult eszközökkel, mint a Multizone ágy elhagyási riasztás és az i-brake. Ezek jelzik vissza a nővérnek, hogy a beteg az ágyon van és az ágy mindig biztonságosan fékezett. ÁGY ELHAGYÁS RIASZTÁS A Multizone ágy elhagyás riasztás a teljes, leesés megelőzési koncepció r é s z e. A r e n d s z e r kimutatja a beteg ágy széle felé történő m o z g á s á t é s figyelmezteti a beteget és a személyzetet a leesés potenciális veszélyére. I-BRAKE Az i-brake egy opció, amely minimalizálja az instabil (fékezetlen) ágy által esetleg okozott l e e s é s k o c k á z a t á t. Amikor az ágy véletlenül fékezetlen marad, a rendszer az ágy elektromos hálózatra csatlakoztatását követő 1 perc múlva automatikusan működésbe hozza a fékeket.! 7

8 Felfekvések megelőzése I. Az Ergoframe növeli a területet a problémás területen A LINET nagy figyelmet fordít a felfekvések problémájára. Olyan integrált rendszert fejlesztett ki, amely nem csupán az ágynak a felfekvések megelőzésére és kezelésére szolgáló funkcióira terjed ki, hanem a LINET saját aktív matracaira is, amelyek vezető szerepet töltenek be a felfekvések megelőzésében. ERGOFRAME Az Eleganza 3XC ágy Ergoframe -mel van felszerelve, amely növeli a f e k v ő f e l ü l e t e t a medence területen és csökkenti a szövetekre ható nyomás terhelést ezen a részen. A felfekvések mintegy 40 %-a ezen az érzékeny területen alakul ki. A felfekvések másik oka a bőr súrlódása és nyíródása. Az Ergoframe rendszer csökkenti a matrac és a beteg háta és lapockája közötti s ú r l ó d á s t i s, következésképpen csökken a felfekvés kialakulásának kockázata. AZ ERGOFRAME RENDSZER HATÁSAI! 8

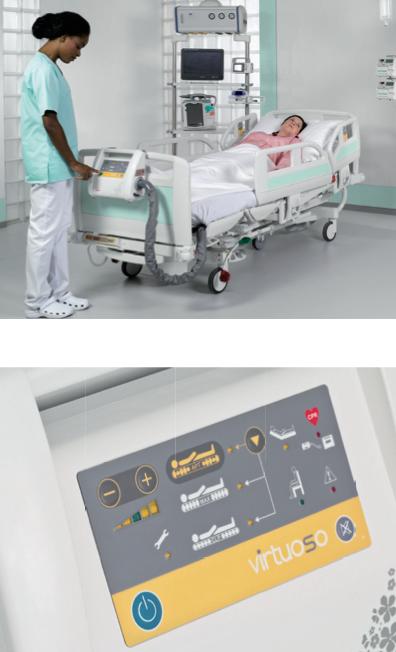

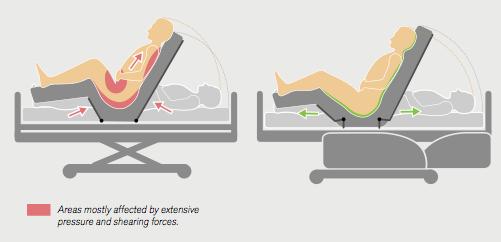

9 Jó légzés fenntartása Felfekvés kockázatának csökkentése a medence, keresztcsont és lapocka területén A b e t e g k é n y e l m e m i n d e n, f ő l e g ülőhelyzetben A hasüregben lévő belső s z e r v e k összenyomódásából eredő komplikációk megelőzése. Folyamatos fejtámasz biztosítása Piros szín jelöli a fokozott nyomás és nyíróerő által leginkább érintett területeket. Felfekvések megelőzése II. A Virtuoso Aktív matrac A felfekvésekkel szembeni és azok megelőzése érdekében folytatott harc legfőbb eszközei az aktív matracok. A LINET által kifejlesztett és gyártott nulla nyomás megoldás a Virtuoso aktív matracot az egyik leghatékonyabb nyomáscsökkentő matraccá teszi. Akut és hosszú ideig fekvő betegeknek tervezték és lehetővé teszi a felfekvések hatékony megelőzését és kezelését.! 9

10 3 CELLÁS RENDSZER NULLA NYOMÁSSAL A Virtuoso 4-részes fekvőfelülethez készül. A három cellás matrac rendszer új megoldása a nyomás terhelés teljes megszűnését eredményezi főleg a kockázatnak kitett testrészeken. A matrac felfújási ciklusa 7,5 percenként ismétlődik napi 24 órán át. A 7,5 perces ciklus egy alvó ember mozgásain alapul, akinek helyzete óránként nyolcszor változik. A matrac test két rétegből áll, mindegyiknek más a cella szerkezete. A cellák szorosan kapcsolódnak, hogy a beteg ne süllyedjen a cellák közé. 3 LEHETŐSÉG MINDEN HELYZETRE A Vitruoso matrac 3 üzemmódot kínál: terápiás, statikus és felmérő üzemmód. Ezzel lehetővé válik a felfekvés kezelés felmérése és a legjobb eljárás kiválasztása. A könnyen kezelhető kompresszor formatervezett paneljén lehet kapcsolni az üzemmódokat és a többi funkciót. Gyógyulás Aktív mobilizálás Az Eleganza 3XC ágy felépítése minden tulajdonsággal rendelkezik a beteg biztonságos és hatékony mobilizálásának elősegítéséhez. Az ágy mobilizálási jellemzői időt és energiát takarítanak meg mind a nővérek mind a fizikoterapeuta számára.!10

11 MOBI-LIFT RENDSZER Az ágy fekvőfelületébe beépített Mobi-Lift mobilizáló kar stabil támaszként szolgál a betegnek az ágy elhagyásakor és lefekvéskor. A Mobi-Lift kar bizonyos mértékű biztonságot ad a betegnek és növeli az önbizalmát. A Mobi-Lift karba egy egyszerű, magasságállító gomb van beépítve, ezt használja a beteg amikor az ágy szélén ül. A rehabilitációt végző nővér vagy fizioterapeuta segyti a beteg mozgatását, de ez a segítség a biztonságos minimumra csökken az Eleganza 3XC ágy mobilizációt segítő eszközeinek köszönhetően. A Mobi-Lift kar jelentősen csökkenti a fizikai munkát és motiválja a beteget a nagyobb aktivitásra. A beteg biztonságosan fel tud ülni A beteg egyik kezével kihúzza a A Mobi-Lift karba beépített gomb a háttámasz és a középső oldalrács Mobi-Lift kart. segítségével a beteg beállíthatja segítségével. az ágy felkeléshez optimális magasságát.!11

12 ! Eleganza 3XC Intenzív őrző ágy Röntgen felvétel az ágyban!12

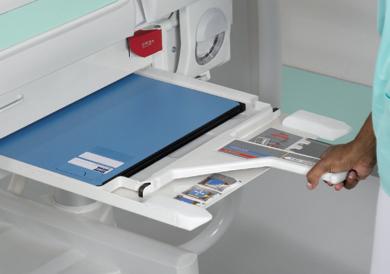

13 Az intenzív őrzőkben mindennapos a súlyos betegek röntgen vizsgálata. A gyakori tüdő és mellkasi röntgen felvételek megelőzhetik az olyan életveszélyes komplikációkat, mint a tüdőgyulladás vagy tüdőlégtelenség. Az Eleganza 3XC ágy különleges jellemzőinek köszönhetően az ápoló személyzet létfontosságú diagnosztikai teszteket tud végezni mobil röntgen készülék segítségével. B E É P Í T E T T RÖNTGENKAZETTA TARTÓ A beteg állapotát nem veszélyezteti az áthelyezés az ágyból a röntgen felvételi a s z t a l r a. N i n c s kényelmetlenséget okozó emelés sem a röntgen kazetta beteg alá helyezésekor. Az Eleganza 3XC ágy háttámlája átereszti a röntgensugarat és alatta helyezkedik el a röntgenkazetta tartó. A tartó speciális csúsztató szerkezete lehetővé teszi a kazetta kényelmes behelyezését a fekvőfelület alá az ágy oldala felól. Ágyban végzett röntgen vizsgálat!13

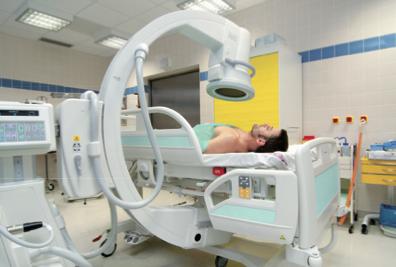

14 C-ÍV HASZNÁLAT Az Eleganza 3XC ágy lehetővé teszi bizonyos, C- ívvel támogatott szívsebészeti beavatkozások elvégzését közvetlenül az ágyon. Ilyen l e h e t a z i d e i g l e n e s szívstimuláció bevezetése, katéterek bevezetése a tüdő artériába hemodinamikai paraméterek, intra-aortás ballon ellenpulzálás (mechanikus szív támogatás) mérésére vagy az elektróda stimulálás vagy a katéterek helyzetének ellenőrzés érdekében. C-ív használat A C - í v v e l t á m o g a t o t t szívsebészeti kezeléseket a röntgensugár áteresztő fekvőfelület teszi lehetővé (a medencétől a fejvégig). A C-ív korlátozás nélküli alkalmazását a két oszlopos felépítés teszi lehetővé.!14

15 Fertőzés kontroll!15

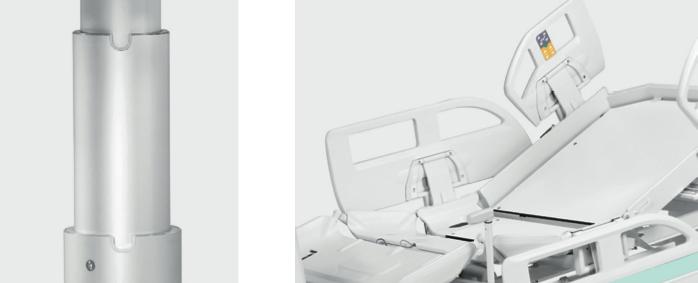

16 A hatékony nosokomiás fertőzés megelőzés lényege a tökéletes higiénia és a kórteremben lévő minden felület fertőtlenítése, beleértve az ágyat is. Az Eleganza 3XC ágy könnyű tisztítását az egyszerű felépítés és az illesztésmentes technológia alkalmazása biztosítja. OSZLOP SZERKEZET [01] Az ágy oszlop szerkezete képezi az egyszerű higiénia alapját. Az oszlopok sima alumínium profilokból állnak nehezen tisztítható rések és illesztések nélkül. A felépítés az ágy minden részéhez korlátlan hozzáférést biztosít.! Oszlop szerkezet [01] Műanyag fekvőfelület Személyzet támogatása!16

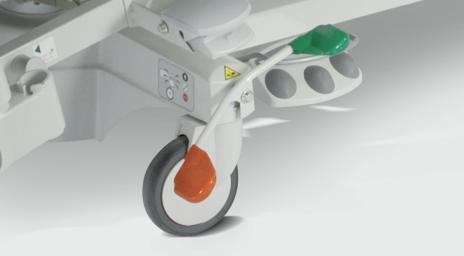

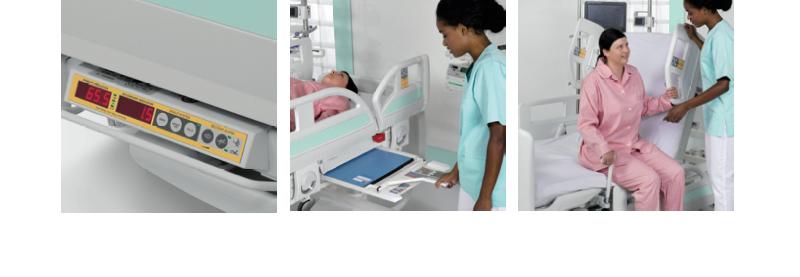

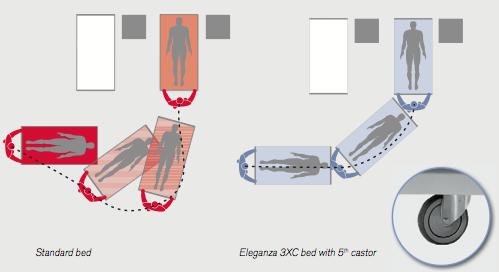

17 ! Vizsgáló helyzet Beépített mérleg Az Eleganza 3XC ágy felszerelhető beépített mérleggel, amely méri a beteget annak az ágyból történő, esetleges veszélyt jelentő mozgatása nélkül. Az Eleganza 3XC mérlege a beteg test tömegének abszolút értékét méri (az ágy nélkül) és kijelzi az abban bekövetkezett változásokat az ágy helyzetétől függetlenül. 5. kerék Az 5. kerék visszahúzható a vázban így nem akadályozza k i s z o l g á l ó k o c s i t v a g y betegemelőt. Az 5. kerék az alsó rész közepén helyezkedik el, így könnyű az ágyat mozgatni szűkös helyeken, ismételt ideoda mozgatás nélkül. Hosszú folyósókon az 5. kerék segít irányt tartani. Ezzel csökken az ápolók munkaterhelése a beteg szállítása során. Standard ágy Eleganza 3XC ágy 5. kerékkel Vezérlő rendszer!17

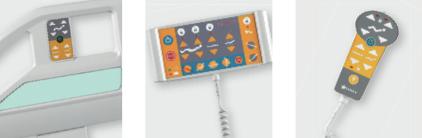

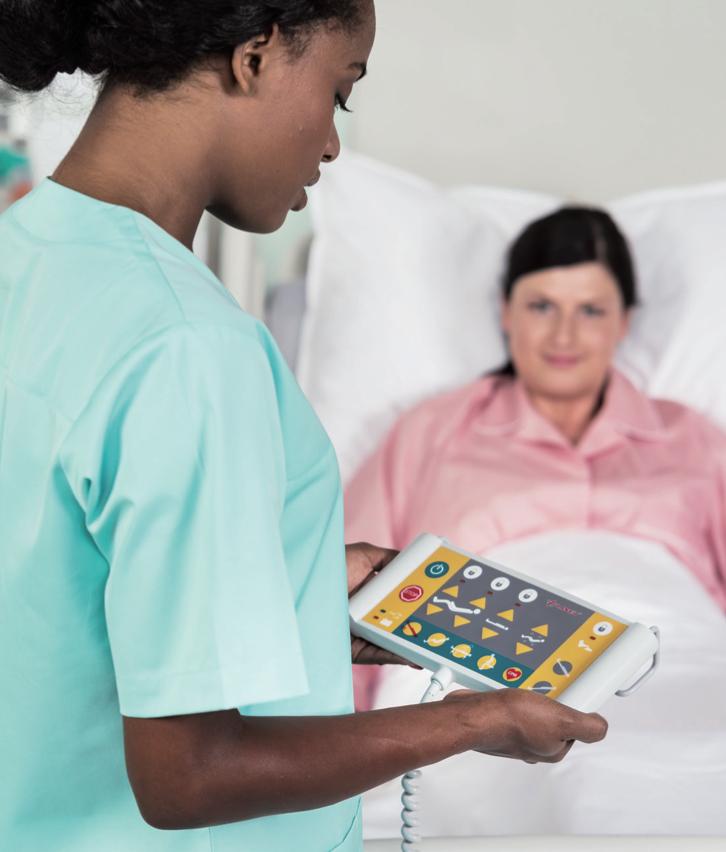

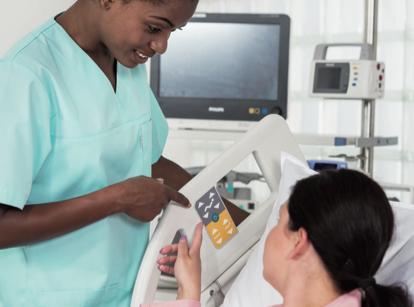

18 A vezérlők lehetővé teszik a nővérek számára az Eleganza 3XC hatékony kezelését. A beteg az önállósághoz és a jó fizikai közérzethez hozzájáruló néhány funkciót tudja kezelni. OLDALRÁCSBA ÉPÍTETT VEZÉRLŐ [01] A beteg könnyen hozzáfér és állíthatja az ágy alap funkcióit. SUPERVISOR PANEL [02] A Supervisor panel formatervezett, világos grafikája felhasználóbarát. Számos funkciót tartalmaz, többek között 5 pozíciós memória- CPR, Trendelenburg, kardiológiai szék, mobilizáló pozíció, vizsgáló pozíció. KÉZI VEZÉRLŐ [03] B e t e g é s nővér e g y a r á n t használhatja az alap funkciókra, m i n t h á t t á m a s z d ö n t é s, fekvőfelület magasságának állítása. LÁB PEDÁL [04] A z á g y a l s ó r é s z e a l a t t helyezkedik el mindkét oldalon, egyszerűvé teszi a magasság és az vizsgáló pozíció állíását. A véletlenszerű működtetés ellen mechanikus védelem áll rendelkezésre. PLUG AND PLAY [05] Bizonyos esetekben különösen, ha a beteg állapota zavart helyes lehet a távvezérlő eltávolítása. T tartozék sínen elhelyezett Plug and Play aljzatról a t á v v e z é r l ő e g y s z e r ű e n eltávolítható.!18

19 !19

20 Ideális jellemzők az intenzív őrzőben Jellemzők!20

21 [1] ÁLLANDÓ MAGASSÁGÚ FEJVÉGEK A fix magasságú fej felőli ágyvégek lehetővé teszik a beteg fejének, nyakának és mellkasának gyors és egyszerű megközelítését. [2] OLDALRÁCSOK Az osztott oldalrácsok védelmet nyújtanak a betegnek leesés e l l e n é s t á m a s z k é n t i s szolgálnak a mobilizálás során. [3] BEÉPÍTETT MÉRLEG A beépített mérleg lábvég alatt elhelyezett vezérlő panelje ütődés ellen védett. [4] MOBI-LIFT KAR A M o b i - L i f t kar a beteg hatékonyabb és biztonságosabb mobilizálását segíti elő. A kar a fekvőfelület alá csúsztatható. [ 5 ] E R G O F R A M E FEKVŐFELÜLET Az Ergoframe fekvőfelület az ergonómikus pozícionálás alapja. [ 6 ] K Ö Z P O N T I N Ő V É R VEZÉRLŐ A Supervisor panellel az ágy minden pozíciója állítható. Memóriával rendelkezik a leggyakrabban használt beállításokra, GO gombra, STOP gombra, akkumulátor kapacitás és élettartam kijelzésre. [7] OSZLOPOK A k é t o s z l o p b a n l é v ő elektromos emelő egységekkel l e h e t a f e k v ő f e l ü l e t magasságát és a többi pozíciót állítani. Az oszlop szerkezete biztosítja az ágy tökéletes stabilitását. [8] KEZELŐSZERVEK AZ OLDALRÁCSOKBAN Az oldalrácsokba épített kezelőszervek fokozzák a beteg önállóságát. [9] 5. KERÉK Az 5. kerék könnyíti az ágy irányítását a sarkokon, különösen szűkös helyeken. [10] ÁGY HOSSZABBÍTÁS A fekvőfelület hosszát állítja a beteg magasságához. [11] ÁGNEMŰ POLC Ezen lehet elhelyezni a Supervisor panelt is. [12] ÁGYVÉG RETESZEK Megakadályozzák az ágyvégek véletlen levételét az ágy tolása vagy kezelése közben. [13] LÁBPEDÁL Fém rúd akadályozza a véletlen működtetést. [14] RÖNTGENKAZETTA TARTÓ Speciális csúsztató szerkezete lehetővé teszi a kazetta kényelmes behelyezését oldalról a fekvőfelület alá. Az Eleganza 3XC paraméterei Méretek Műszaki paraméterek Méretek Elektromos paraméterek Oldalrácsok felső helyzetben 223 x 104,5 cm Tápfeszültség 230 V, +/-10%, Hz Oldalrácsok alsó helyzetben 223 x 102,5 cm Max. bemenet 1,6 A, 370 VA Ágy hosszabbítás +7/+17 cm Víz és por elleni védelem IPX4 Matrac méretek 208 x 86 x 14 cm Besorolás IEC szerint I. osztály!21

22 $ Max. matrac magasság 23 cm Áramütésből származó sérülés elleni védelem elleni védelem szintje Alkalmazott rész, B típus Magasság állítás cm Villanymotor működési mód (terhelési tényező) 10%, max. 2 perc/ 18 perc TR/ATR döntés +/- 13 Tanusítványok Két-részes lehajtható oldalrács fekvőfelület feletti magassága (matrac nélkül) Súly (alap készülék) 45 cm LINET tanusítványa az alábbi európai normák és minőségi rendszer szerint: EN ISO 9001:2000, EN ISO 13485: kg Biztonságos munkaterhelés Röntgenkazetta méret 250 kg 35 x 43 cm A termékeket az orvosi technológiára és kórházi ágyakra vonatkozó alábbi európai normák szerint gyártották: EN , EN , EN , EN ISO 14971, 93/42/EEC, 90/384/EEC és EN :2010 Színek és díszítések Az Eleganza 3XC ágy megfelel a legújabb esztétikai igényeknek. Az ágyvégek széles színválasztéka teljesen illeszkedik a környezethez. Az Eleganza 3XC ágy fa hatású választéka jól illik bármely belső térhez. 12/ !22
