1 Stealth léghűtéses csavarkompresszoros folyadékhűtők kw

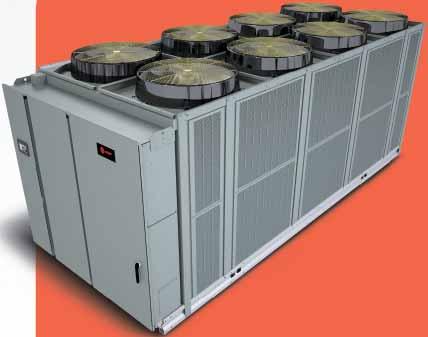

2 A magas energiahatékonyság és a halk működés utolérhetetlen kombinációja A Trane Stealth léghűtéses folyadékhűtők a részleges terheléses és a teljes terheléses hatékonyság iparágvezető kombinációját biztosítják, valamint többféle zajcsökkentési lehetőséget kínálnak zajérzékeny környezethez. Nincs másik léghűtéses folyadékhűtő, mely ilyen hatékonyságot és akusztikai teljesítményt biztosít, amelyek eredményeként a Stealth folyadékhűtő a tökéletes megoldás az épülete számára. A csendes és megbízható hűtésű környezet számos előnnyel járhat. Az épületben a tanulók jobban tudnak koncentrálni és így jobb jegyeket kaphatnak. A munkavállalók hangulata és termelékenysége is javulhat. A kritikus fontosságú alkalmazások így megbízhatóan működhetnek. A kültéri, halkan működő hűtőrendszer segít abban, hogy az épület a környéken élők számára is kellemes legyen. Tudomány a teljesítmény mögött: AdaptiSpeed technológia Az AdaptiSpeed technológia rendkívül hatékony és megbízható teljesítményt biztosít az alábbiak egyesítésével: Teljesen új, közvetlen hajtású, adott fordulatszámra tervezett csavarkompresszor Változó fordulatszámú, állandó mágneses motor a kompresszor és a kondenzátorventilátorok meghajtásához Harmadik generációs Adaptive Frequency hajtás (AFD 3 ) Nincs másik léghűtéses folyadékhűtő mely biztosítja ezt az egyedülálló hatékonyságot és megbízhatóságot, mint a Stealth folyadékhűtő. 2 Stealth léghűtéses csavarkompresszoros folyadékhűtők

3 A legjobb hatékonyság az iparágban, kompromisszumok nélkül Más léghűtéses folyadékhűtők jó hatékonyságot érhetnek el részleges terhelés mellett de gyakran a teljes terheléses hatékonyság kárára. A Stealth folyadékhűtők fejlett technológiát használnak, amely minden működési körülmény mellett a hatékonyság és az alacsonyabb működtetési költségekből eredő megtakarítás utolérhetetlen kombinációját kínálja. A legmagasabb hatékonyság részterhelés mellett Akár 5,0 ESEER érték, amely alacsonyabb áram költséget eredményez (kwh). A legmagasabb hatékonyság teljes terhelés mellett Akár 3,5 EER, amelynek eredményeként minimálisra csökken a szükséges elektromos infrastruktúra és az igényalapú működési költség a csúcsidőszakban. A Stealth folyadékhűtő megnövelt hatékonysága és a hűtőközeg lecsökkentett költsége segít abban, hogy az épülete több LEED pontot kapjon és így energiaköltségengedményre és ösztönzőkre legyen jogosult, amelyet az ország számos közműcége kínál. Innováció a munkában: fejlett technológia, amely alacsonyabb energiafelhasználáshoz vezet A léghűtéses folyadékhűtők tervezése terén szerzett több, mint 40 éves tapasztalatra építve a Trane mérnökei a következő generációs Stealth folyadékhűtőhöz használt minden alkatrészbe beépítették innovatív tudásukat. Az eredmény: csökkentett energiafelhasználás, a rendszer fokozott rugalmassága és teljesítménye és a legalacsonyabb zajszintek mindez fokozott megbízhatóság és alacsonyabb karbantartási igény mellett. A Trane harmadik generációs adaptív frekvenciájú hajtása, az AFD3 több, mint 40 százalékkal növeli a részterhelésen elérhető hatékonyságot a korábbi állandó sebességű folyadékhűtőkhöz viszonyítva. Az AFD3 hajtást úgy tervezték, hogy az élettartama elérje a folyadékhűtőét. Glikolhűtéses és hosszú élettartamú kondenzátorokat tartalmaz. Az új, adott fordulatszámra tervezett csavarkompresszoros technológia lehetővé teszi, hogy a berendezés minden működési körülmény között a legjobb hatékonyságot érje el. Ez a javított kivitel amelyet változó fordulatszámú működésre optimalizáltak az előző kompresszorhoz viszonyítva akár 10 százalékos hatékonyságnövekedést is elérhet. A kompresszor állandó mágneses motorja akár 4 százalékkal hatékonyabb, mint a hagyományos indukciós motorok. A Stealth folyadékhűtők kondenzátorventilátorai is állandó mágneses, változó fordulatszámú motorokat használnak. Ezek a motorok további legalább 2 százalékos hatékonyságnövekedést eredményeznek teljes terhelésnél és legalább 5 százalékos növekedést részterhelés esetén. Az új, kompakt, nagy teljesítményű, integrált, alacsony költségű (Compact, High-performance, Integrated, Low-charge, CHIL) elpárologtatótechnológia optimalizálja a hűtőközeg áramlását, így nagyobb hatékonyságot és jobb hűtési teljesítményt eredményez, mivel akár 40 százalékkal kevesebb hűtőközeget használ a hagyományos elárasztásos berendezéseknél. 3

4 Zajszűrési megoldások a csendes hűtésért A HVAC-rendszerek zajszintje széles tartományban változhat, és a túlzott zaj hatással lehet a teljesítményre, a termelékenységre, valamint az épületben tartózkodók általános elégedettségére csakúgy, mint a szomszédos épületekben tartózkodókéra. Ez az oka annak, hogy minden Trane Stealth léghűtéses folyadékhűtőt csendes működésre terveztünk és rendelkezésre állnak az InvisiSound különböző szintű zajcsökkentési megoldásai, amelyek használatával rugalmasan megfelelhet az adott alkalmazás igényeinek. Minden Stealth folyadékhűtő alacsony zajszintjének kulcsa a változó fordulatszámú kompresszor, a változó fordulatszámú kondenzátorventilátor és a kompresszorba beépített hangcsillapító. Mivel a változó fordulatszámú kompresszorok és kondenzátorventilátorok olyan gyorsan forognak, amit a körülmények megkövetelnek, az általános zajszintjük jelentősen kisebb csúcsidőn kívül, mint az állandó sebességű berendezéseké. A kompresszorba beépített hangcsillapító tovább csökkenti a zajt a korábbi kompresszorokhoz képest akár 10 db-lel. InvisiSound Superior csomag A további zajcsökkentés érdekében az InvisiSound Superior csomag akusztikai csillapítást kínál a fő A kondenzátor hőcserélő változó fordulatszámú ventilátorai segítenek csökkenteni a zajkibocsátást. zajkeltő alkatrészekre, például a kompresszor szívóés nyomóvezetékeire. A szigetelőanyag csökkenti a vezetékek által normál esetben kibocsátott zajt, így tovább csökkentve a teljes kiadott zajszintet. Az InvisiSound technológia előnyei Az InvisiSound technológia lehetőségei Az akusztikai zajcsökkentési lehetőségek különböző szintjei lehetővé teszik, hogy az adott alkalmazás követelményeinek megfelelő zajszintet állítson be a berendezéshez. Normál: kompresszor-hangcsillapítóval és alacsony zajszintű ventilátorokkal. A gyárban alkalmazott akusztikai zajcsökkentő megoldások kiszámítható, konzisztens teljesítményt nyújtanak, ami gyakran pénzmegtakarítást jelent a helyszíni alkalmazásokhoz képest. InvisiSound Superior: zajcsökkentést alkalmaz a kompresszor szívó- és nyomóvezetékeire. A zajcsökkentési móddal aktívan szabályozhatja a berendezés zajszintjét, így megfelelve a zajszintre vonatkozó éjszakai és a hétvégi követelményeknek. InvisiSound Ultimate: zajcsillapítás a hűtőközeg vezetéken, továbbá tartalmazza a kompresszor zajcsillapító buroklatot és alacsony ventilator fordulatszámot 4 Stealth léghűtéses csavarkompresszoros folyadékhűtők

5 InvisiSound Ultimate csomag Olyan környezetben, ahol még alacsonyabb zajszint elérése szükséges, az InvisiSound Ultimate csomag szabadalmaztatott kompresszorburkolatot, valamint a kompresszor szívó és nyomó csonkjaira fém csőrugót kínál, amelyek elnyelik a kompresszor normál működése során keltett rezgéseket. Ezek az eljárások együtt a léghűtéses folyadékhűtők között az iparágban kínált legalacsonyabb zajszint elérését teszik lehetővé! Az InvisiSound Ultimate csomag tartalmaz továbbá egy, a felhasználó által kiválasztható zajcsökkentési módot, amelyet aktiválva korlátozható a kondenzátorventilátor maximális fordulatszáma, így még alacsonyabb zajszint érhető el. Ezzel a funkcióval aktívan szabályozhatja a berendezés működését, így megfelelve a zajszintre vonatkozó éjszakai és a hétvégi követelményeknek. A szabadalmaztatott kompresszorburkolat és a fém csőrugók elnyelik a kompresszor normál működése során keltett rezgést. Teljes vezérlés minden környezetben A Trane vezérlői olyan előnyöket kínálnak a teljesítmény és a hatékonyság terén, amelyre más vezérlők egyszerűen nem képesek. A Tracer UC800 biztosítja a Stealth folyadékhűtők alapjául szolgáló intelligenciát és az Adaptive Control algoritmusait használja. Ezek olyan saját fejlesztésű vezérlési stratégiák, amelyek számos környezet esetében segítenek fenntartani a folyadékhűtő hatékony működését. Könnyen olvasható, 7 hüvelykes, színes érintőképernyős kijelző Egyszerűen áttekinthető formában megjeleníti a folyadékhűtő aktuális teljesítményére vonatkozó fontos információkat, valamint a teljesítmény változásának trendjét grafikusan. Adaptív vezérlés Fenntartja a folyadékhűtő hatékony működését extrém körülmények között és az épület automatizálási rendszerének hibája esetén is így akkor számíthat a megbízható működésre, amikor arra leginkább szüksége van. Nyílt protokol Lehetővé teszi az AdaptiView vezérlő számára az együttműködést bármely épületfelügyeleti rendszerrel gateway (például BACnet, Modbus vagy LonTalk ) használata nélkül. Iparágvezető vezérlési algoritmusok Hatékonyan irányítja a folyadékhűtő működését, maximalizálja a teljesítményt és a megbízhatóságot a változó fordulatszámú kompresszorok és kondenzátorventilátorok optimalizálásával változó primer térfogatáramú alkalmazások esetében is. 5

6 Speciális funkciók speciális alkalmazásokhoz A Trane Stealth folyadékhűtők egyszerűen integrálhatók a speciális igényű létesítményekbe is. Gyors újraindítás Áramkimaradást követően a Stealth folyadékhűtők gyorsan visszaállíthatók a teljesen üzemképes állapotba, így a kritikus fontosságú alkalmazások működése minimális megszakítással folytatható. Egyszerű kompatibilitás a szünetmentes tápegységekkel (UPS) Az adaptív frekvenciájú hajtás (AFD3) teljes kompatibilitást biztosít a szünetmentes tápegységekkel, így a folyadékhűtő megbízható működésére áramkimaradás esetén is számíthat. Normál és választható funkciók A Stealth folyadékhűtők hasznos alapfunkciókat tartalmaznak, valamint további gyárilag telepített lehetőségeket is kínálnak, amelyekkel a rendszer kialakítása, telepítése és indítása gyorsabb és egyszerűbb, így azokkal időt és pénzt takaríthat meg. Szabja testre a folyadékhűtőt, hogy az megfeleljen a saját igényeinek kompromisszumok nélkül. A normál, gyárilag beépített megoldások közé tartoznak a nagy teljesítménytényezőjű hőszigetelő anyagok és zajcsökkentő megoldások. Elektronikus zavarszűrő rendszer A valódi 24 impulzusos kivitel harmonikus megoldást kínál a harmonikus torzításnak a teljes megkövetelt torzítás (total demand distortion, TDD) 5 százaléka alá csökkentéséhez. Választható gyárilag beépített megoldások például a magasabb hőszigetelő tulajdonsággal rendelkező anyagok, további zajcsökkentő megoldások, a betáp harmonikus torzítási csomagja és a kondenzátorlamella CompleteCoat bevonata. 6 Stealth léghűtéses csavarkompresszoros folyadékhűtők

7 Egyszerűbb, biztonságosabb, ritkább karbantartás A Stealth folyadékhűtők karbantartási igénye alacsony, továbbá úgy tervezték őket, hogy a szükséges karbantartás egyszerűbb, biztonságosabb és ritkább legyen. Karbantartást nem igénylő, hosszú élettartamú motorok A Stealth folyadékhűtők kompresszorát és kondenzátorventilátorát változó sebességű, állandó mágneses motorok hajtják, amelyek nem igényelnek rendszeres karbantartást és azokat úgy tervezték, hogy az élettartamuk kivételesen hosszú legyen. működéséhez. Exkluzív, harmadik generációs adaptív frekvenciájú hajtás A Trane adaptív frekvenciájú hajtása, az AFD3 glikolhűtéses és hosszú élettartamú kondenzátorokat tartalmaz, amelyeket úgy terveztek, hogy az élettartamuk elérje a folyadékhűtőét. Elfordított nyitott V kivitelű kondenzátorok Ez a kialakítás lehetővé teszi a kondenzátorok egyszerű tisztítását belülről, ami hozzájárul a hőcserélők és a folyadékhűtő megfelelő Kiszámítható megbízhatóság A Stealth folyadékhűtők fenntartják a Trane legendás hírnevét a megbízhatóság terén, továbbá a kevesebb javítás és a folyadékhűtő rövidebb állásideje a működtetési költségek csökkenését eredményezi. A Trane harmadik generációs adaptív frekvenciájú hajtását (AFD3) a folyadékhűtőével azonos élettartamra tervezték, és hatékonyan tudja kezelni az áramkimaradást és a túlfeszültséget, így fenntartva a megbízható működést. A teljesen alumíniumból készült kondenzátor csökkenti a galvanikus korrózió kockázatát és osztó-gyűjtőt használ, amely kiküszöböli az fordítók használatát, így minimalizálva a hűtőközeg esetleges szivárgását. Gyárilag alkalmazott CompleteCoat lamellavédelmi kezelés is választható, amely további korrózióvédelmet biztosít. Az új ipari csapágyrendszer, valamint az olaj- és hűtőközeg kezelési technológia fejlesztései meghosszabbítják a kompresszor élettartamát, fokozzák az alacsony környezeti hőmérséklet melletti indítás lehetőségeit, valamint a működési körülmények széles köre esetében fokozzák a hatékonyságot. 7

8 Normál zajcsökkentő csomag Teljesítmények (1) RTAE 150 RTAE 165 RTAE 180 RTAE 200 RTAE 225 RTAE 250 RTAE 275 RTAE 300 Nettó hűtőteljesítmény (kw) 514,4 579,4 623,6 695,8 784,2 879,0 961,2 1061,8 Nettó felvett teljesítmény (kw) 154,9 171,9 187,8 207,7 224,7 262,4 281,9 314,2 EER (energiahatékonysági tényező) 3,32 3,37 3,32 3,35 3,49 3,35 3,41 3,38 ESEER 4,54 4,61 4,60 4,70 4,87 4,82 4,94 5,00 Hangteljesítményszint (db(a)) InvisiSound Superior zajcsökkentő csomag Teljesítmények (1) RTAE 150 RTAE 165 RTAE 180 RTAE 200 RTAE 225 RTAE 250 RTAE 275 RTAE 300 Nettó hűtőteljesítmény (kw) 508,8 574,9 617,7 692,3 775,8 867,5 950,1 1051,0 Nettó felvett teljesítmény (kw) 154,7 170,6 187,2 206,7 224,2 263,7 281,9 312,8 EER (energiahatékonysági tényező) 3,29 3,37 3,30 3,35 3,46 3,29 3,37 3,36 ESEER 4,55 4,62 4,61 4,71 4,88 4,83 4,95 5,01 Hangteljesítményszint (db(a)) InvisiSound Ultimate zajcsökkentő csomag Teljesítmények (1) RTAE 150 RTAE 165 RTAE 180 RTAE 200 RTAE 225 RTAE 250 RTAE 275 RTAE ford/perc Nettó hűtőteljesítmény (kw) 498,4 565,5 605,9 681,6 759,8 845,2 928,8 1030,1 Nettó felvett teljesítmény (kw) 156,7 171,4 189,3 207,8 227,5 270,0 286,7 317,9 EER (energiahatékonysági tényező) 3,18 3,30 3,20 3,28 3,34 3,13 3,24 3,24 ESEER 4,56 4,63 4,62 4,72 4,89 4,84 4,96 5,03 Hangteljesítményszint (db(a)) ford/perc Nettó hűtőteljesítmény (kw) 492,8 560,3 599,6 675,3 751,1 833,4 917,0 1018,3 Nettó felvett teljesítmény (kw) 159,0 172,9 191,0 209,7 230,4 275,0 291,1 321,2 EER (energiahatékonysági tényező) 3,10 3,24 3,14 3,22 3,26 3,03 3,15 3,17 ESEER 4,55 4,63 4,62 4,72 4,89 4,83 4,96 5,03 Hangteljesítményszint (db(a)) ford/perc Nettó hűtőteljesítmény (kw) 485,5 554,0 591,6 667,6 740,3 818,4 902,7 1003,6 Nettó felvett teljesítmény (kw) 161,8 175,3 194,6 212,6 235,0 281,2 296,9 326,9 EER (energiahatékonysági tényező) 3,00 3,16 3,04 3,14 3,15 2,91 3,04 3,07 ESEER 4,54 4,63 4,62 4,72 4,88 4,82 4,95 5,02 Hangteljesítményszint (db(a)) Méretek és tömegek RTAE 150 RTAE 165 RTAE 180 RTAE 200 RTAE 225 RTAE 250 RTAE 275 RTAE 300 Hosszúság (mm) Szélesség (mm) Magasság (mm) Üzemi tömeg normál és superior (kg) Üzemi tömeg Ultimate (kg) (1) Elpárologtató vízhőmérséklete: 12 C / 7 C, Külső hőmérséklet: 35 C az EN14511:2013 szabványnak megfelelően A Trane az Ingersoll Rand védjegye. Az Ingersoll Rand (NYSE:IR) kényelmes, fenntartható és hatékony környezetek kialakításával az életminőség javítására törekszik. Munkatársaink és márkáink többek között a Club Car, az Ingersoll Rand, a Thermo King és a Trane együtt dolgoznak a levegő minőségének és kényelmének fokozásán az otthonokban és középületekben; a közlekedésben, és az élelmiszerek és romlandó áruk védelmében; és az ipari termelékenység és hatékonyság növelése érdekében. Globális vállalat vagyunk, amely elkötelezett a fenntartható fejlődés és a maradandó eredmények iránt. Mivel a Trane a folyamatos termékfejlesztést szorgalmazza, fenntartja a jogot a konstrukció és a műszaki adatok előzetes értesítés nélküli megváltoztatására. Trane bvba, Lenneke Marelaan 6, 1932 Sint-Stevens-Woluwe, Belgium, ON RPR Brussels Elkötelezettségünk fontos része a környezetvédelmi szempontok legteljesebb figyelembe vétele 2014 Trane Minden jog fenntartva RLC-SLB032-HU szeptember
