1 Betontechnika

2 A Wacker Neuson betontechnológiája biztosan építhet rá: Betontechnikai szakértelem a legapróbb részletekig. 1. Betontechnika és tanácsadás egyedülálló kombináció. A Wacker Neuson nem csak széleskörű termékválasztékot kínál Önnek betonfeldolgozás kapcsán, hanem átfogó tanácsadási szolgáltatást is nyújt betonprojektjei megvalósításához. A tervezéstől a helyszíni kivitelezésig. Mindenütt a világon. A technikai tapasztalat, a szakértelem és a globális értékesítési hálózat kombinációja világszerte egyedülálló. 2. Innovatív teljesítmény és projekt tapasztalat építhet rá. Tapasztalataink megszerzése 80 évvel ezelőtt a világszerte első belső vibrátor feltalálásával kezdődött. Azóta számtalan innovációs fejlesztést végeztünk ügyfeleink számára és nagy betonprojekteket támogattunk a világ minden táján a Hoover-gáttól a müncheni Olimpiatoronyig. A megszerzett valamennyi tapasztalatunkkal szívesen segítjük projektjét. 3. Kiváló minőség és megbízhatóság bármilyen projekt megvalósításánál. A betontömörítéshez szükséges termékeinket Németországban fejlesztjük és gyártjuk. Ezáltal minden ügyfél számára egyedi megoldásokat tudunk kínálni. A kiváló minőség valamennyi Wacker Neuson terméknél különösen fontos számunkra. Wacker Neuson all it takes! Olyan termékeket és szolgáltatásokat kínálunk,amelyek megfelelnek a magas szintű és a sokrétű felhasználásnak. A Wacker Neuson megbízhatóságot jelent. Ez természetesen a betontechnikai területén kínált megoldásainkra is igaz. A sikeréhez minden nap a legjobbat nyújtjuk. Teljes odaadással végezzük feladatainkat. Állandó fordulatszámú motorok Motorjaink mindig a legnagyobb teljesítményt adják le, teljesen függetlenül a beton konzisztenciájától vagy az áram- és teljesítményingadozásoktól. Beépített frekvencia átalakító A független felhasználás érdekében: néhány modellünk beépített frekvencia átalakítóval rendelkezik, mely feleslegessé teszi külső frekvencia átalakítók beszerzését. Külső frekvencia átalakítók Pontosan konfiguráltak: több vagy különböző gép csatlakoztatásához külső frekvencia átalakítók közül választhat. Gondosan kialakított modellválaszték Minden kihívásra a megfelelő megoldás: válassza a különböző modellméretek és különféle fordulatszámok közül az Önnek megfelelő modellt. Több, mint 80 éves tapasztalat 1937-ben a Wacker feltalálta a világ első belső vibrátorát melyet számtalan további innováció követett. Profitáljon Ön is sokéves tapasztalatainkból. Concrete Solutions Betonspecialitásaink tanácsot adnak Önnek igény esetén minden betontömörítéssel kapcsolatos kérdésre és támogatást nyújtanak a műszaki és gazdasági szempontból egyedi megoldások megtervezéséhez. Több információ a 4/5 oldalon Betontechnikai-termékeink áttekintése. Belső vibrátor (választék): Külső vibrátor (választék): HMS IE IEC IREN IRSEN IRFU IRSE-FU IRFUflex AR26 AR34 AR43 AR53 > 06. oldal > 06. oldal > 07. oldal > 10. oldal Külső vibrátor (választék): Rázóasztalok: Frekvenciaváltó (választék): Rotoros betonsimító (választék): Vibrációs gerenda: Betonvas kötözőgép: AR64 AR75 PEV27 FUH20 KTU2 FUE6 FU4 FUE-M38 CT48 CRT48 P35 DF16 > 10. oldal > 12. oldal > 13. oldal > 16. oldal > 18. oldal > 18. oldal 02 03

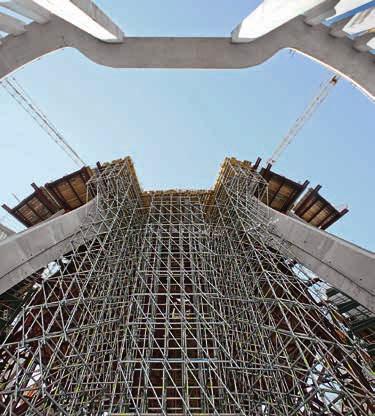

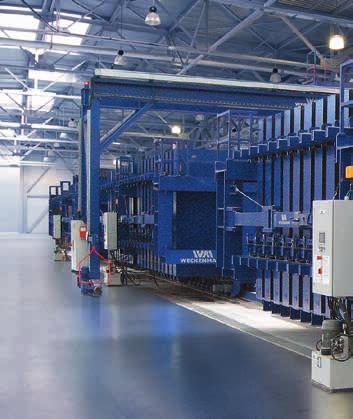

3 A betonspecialisták: Partner központú. Tanácsadás. Szakértőktől. A világ a Wacker Neuson szakértelmére épül. A kiváló minőségű és megbízható betontechnológiai gépek értékesítésén túl a Wacker Neuson Concrete Solutions mérnökei és szakemberei támogatják Önt: tervezési és tanácsadási szolgáltatásokat, műszaki támogatást és még sok mindent kínálunk ügyfeleinknek a betonelemek, zsaluzatok és üzemek építéséhez, valamint a nagy projektek kivitelezéséhez. Itt vagyunk Ön és ügyfelei számára. Világszerte. Meglepődnél, mennyi betonszerkezetben rejtőzik a világ minden táján a Wacker Neuson tapasztalata köztük számos kiemelt projekt, amelyek az egész világon nagy feltűnést keltettek, mint a 36 km-es Hong Kong-Zhuhai híd, a Panama-csatorna kiépítése vagy a Burj Khalifa Dubaiban. Nagyobb tervei is vannak? Támogatjuk Önt projektjei minden fázisában hídépítésben, magasépítésben vagy speciális építésben, alagút- vagy zsilipépítésben akár beszállítóként vagy kivitelezőként. Betonelemek Frissbetonos építkezések Szerkezet- és zsaluépítés A betonelemeket gyártó üzemben a rugalmasság, az egyedi és gazdaságos megoldások fontosak. Átfogó támogatást nyújtunk a berendezések tervezéséhez és a gyártási folyamatoknak megfelelő rezgés- és vezérlési megoldások kifejlesztéséhez. A nagyméretű projektek magas követelményeket támasztanak a beton tömörítésének tervezésével, kivitelezésével és minőségével kapcsolatban. A számos nemzetközi betonprojektből nyert többéves tapasztalattal a betonspecialisták világszerte az Ön rendelkezésére állnak. A kész betonelemeket gyártó berendezések pontos és egymással összehangolt komponenseket igényelnek. Modern és konstrukció-specifikus vibrációs megoldásokat kínálunk minden szerkezeti és zsaluzási koncepcióhoz a rezgés- és a vezérléstechnikától az ipari automatizálásig. Szolgáltatásaink kész betonelem gyártóknak: Vibrációs- és vezérlőberendezések tervezése és azzal kapcsolatos tanácsadás Gazdasági koncepciók kidolgozása és folyamat optimalizáció Támogatás a beüzemelés során Ország- és felhasználó specifikus termékváltozatok Szolgáltatásaink nagy építési területekre: Projektre vonatkozó tömörítési megoldások az építési terület felszerelési terve alapján Betonozási munkálatok helyszíni támogatása Különleges vibrációs megoldások a helyi betonépítéshez Szolgáltatásaink szerkezet- és zsaluépítőknek: Ügyfélorientált, gazdaságos komplett megoldások Világszintű támogatás minden projektfázisban Beüzemelés a végfelhasználónál nagy tapasztalattal rendelkező specialisták segítségével Gyors reakcióidők a nemzetközi szinten, sűrűn kiépített Wacker Neuson értékesítési és szervizhálózatnak köszönhetően Több információ a Wacker Neuson betonspecialistáiról a következő címen érhető el:

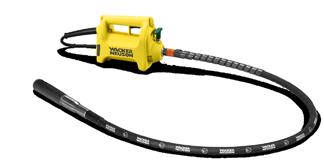

4 Belső vibrátorok minden követelményhez Premium A nagy teljesítményű belső vibrátor elengedhetetlen a tömörítéshez. A Wacker Neuson gépei a lehető legjobb eredményeket biztosítják ehhez: a hosszú élettartamú, robusztus gépek rendkívül megbízhatóan tömörítenek a friss beton megmunkálására speciálisan kifejlesztett motoroknak köszönhetően és magas fokú biztonságot nyújtanak minden munkafázisban. Advanced IREN Funkcionalitás és kezelési kényelem Basic IE IEC IRFU IRFUflex HMS Basic kategória alapszintű komfortfokozattal a betonozási munkálatokhoz Egyénileg konfigurálható hajlékony tengelyek, vibrációstestek és motorok különböző teljesítmény-kategóriákban. > 08. oldal Advanced kategória minden standard felhasználási területre 2 modellsorozat kapható: IEC frekvencia átalakítóval IE frekvencia átalakító nélkül Megbízható minőség jó ár-érték aránnyal Nagyfrekvenciás technológia a beton tömörítésének jó eredményeihez > 8. oldal Prémium kategória a legmagasabb szintű komfortfokozattal 3 modellsorozat kapható: IRFU frekvencia átalakítóval IREN frekvencia átalakító nélkül IRFUflex, modulokból álló rendszer 1 frekvencia átalakítóval és 4 különböző vibrációs testtel Modellek fogantyúval és Bodyguard-al Nagyfrekvenciás technológia a jó betontömörítő eredmény eléréséhez A hosszú élettartam érdekében az összes alkatrészt nagyon gondosan és robusztusan alakítottuk ki > 09. oldal 06 07

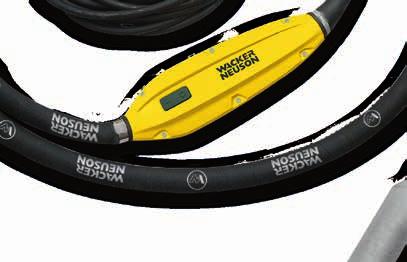

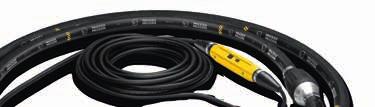

5 A basic-sorozat Basic A prémium-sorozat Premium A flexibilitás és gazdaságosság meggyőzi Önöket: a moduláris HMS sorozat egyénileg konfigurálható pontosan az Ön igényeinek megfelelően. 1. Hajlékony tengely: az acélszövet és az acélspirál-védelem magasfokú törésállóságot biztosít 2. Vibrációs test: jó tömörítési teljesítmény nagy kopásállósággal és hosszú élettartammal az indukciósan edzett vibrációs testnek köszönhetően. 3. Hajtómotor: opcionálisan benzin-,dízelüzemű vagy elektromos motorral különböző teljesítmény osztályokban, könnyen kezelhető csatlakozóval és erős légszűrővel HMS IREN és IRSEN belső vibrátorok A magasfrekvenciás belső vibrátorok nehéz felhasználási körülmények között is meggyőző, állandóan nagy tömörítési teljesítményt nyújtanak. Beépített hővédőkapcsoló Teljes egészében edzett vibrációs test Rendkívül tartós, vulkanizált gumisapkával ellátott kivitelek optimálisak a zsalu védelme érdekében IRFU és IRSE-FU belső vibrátorok IREN Németországban fejlesztett és gyártott IRSEN Az advanced-sorozat Átgondolt készülékkoncepció masszív kivitelben: a Wacker Neuson IE és IEC modellsorozata megbízható teljesítményt kínál Önnek a betontömörítés területén. IE IEC Advanced Az IRFU sorozatba tartozó nagy frekvenciás belső vibrátorok a beépített frekvenciaátalakítónak köszönhetően kiválóan megfelelnek különálló használatra. Beépített frekvencia átalakító Zavartalan használat ingadozó bemeneti feszültség és generátorok mellett is Kopásálló frekvencia átalakító a műanyag öntvénybe szerelt elektronikának köszönhetően IRFU IRSE-FU Nagyfrekvenciás technológia a jó betontömörítő eredmény eléréséhez Megbízható minőség jó ár-érték aránnyal Hosszú élettartamú, kopásálló vibrációs test, az alsó harmada különlegesen edzett Strapabíró PUR csatlakozókábel Az IEC gyártási sorozat modelljei egy megszakító kapcsolóval rendelkeznek a konverterházban. Erőteljes, magas frekvenciájú belső vibrátor optimális eredményekhez, vonzó ár-érték arány mellett. Vibrációs testek 3 különböző méretben kapható. A gépek száma csökkenthető: Az IEC sorozat egy integrált frekvenciaváltót tartalmaz; ez további eszközöket feleslegessé tesz. IRFUflex moduláris belső vibrátor rendszer Maximális flexibilitás az építési területek hétköznapjaiban, csökkentett költségek: a vibrációs test az IRFUflex terméksorozatban néhány kézmozdulattal cserélhető. A moduláris rendszer könnyen kezelhető csatlakozással teszi ezt lehetővé. Csökkentett beszerzési és karbantartási költségek a cserélhető alkatrészek által Csatlakozási pont a vibrációs test gyors fel- és leszereléséhez Gumi zárósapkával vagy anélkül szerelt változatok is kaphatóak Rugalmas rendszer az optimális tömörítés érdekében: A frekvencia átalakító 4 különböző vibrációs testtel (Ø mm) kombinálható 10 m-es tömlőhosszúságig. Vibrációs testek mérete: Vibrációs test hossza (mm-ben) Vibrációs test átmérője (mm) A védőtömlő hosszúsága IRFU és IRFUflex: max. 10 m Minden IRFU, IRSE-FU és IRFUflex Bodyguard-al : Az áramforráshoz való egyszerű csatlakoztatáshoz Optimális kezelői védelem: 3 milliszekundum alatt megszakítja a tápfeszültséget. Különösen előnyös: a kábelek cseréje során a Bodyguard továbbra is felhasználható IREN: max. 18 m Vibrációs test hossza (mm-ben) Az összes belső vibrátor rendszerről a további részleteket megtalálja: Vibrációs test átmérője (mm) A védőtömlő hosszúsága IE és IEC: max. 10 m

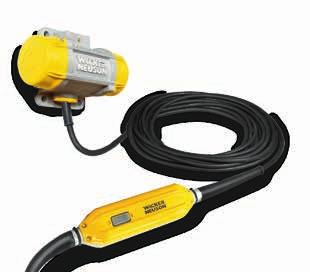

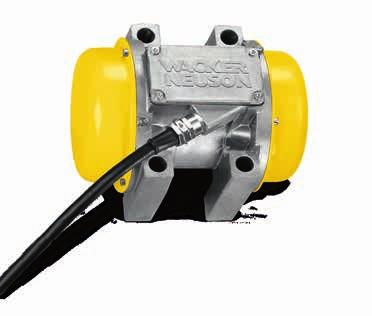

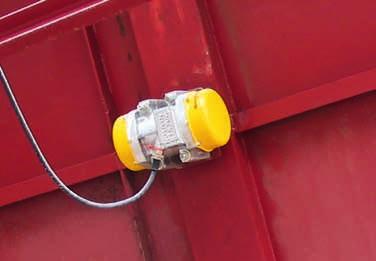

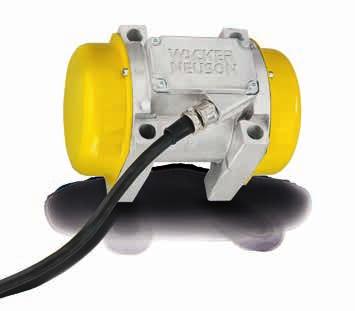

6 Külső vibrátor Mindegy, hogy friss beton zsalukhoz vagy könnyű és nehéz beton előregyártott szerkezetekhez, mindegy, hogy az előre gyártott szerkezetek alkalmazásához az anyagszállításhoz vagy további ipari felhasználáshoz: a Wacker Neuson több mint 40 nagy teljesítményű külső vibrátort kínál különféle fordulatszámés feszültségértékkel. Ha projektjeihez a legjobb megoldást keresi, forduljon beton specialistáinkhoz! Segítenek a külső vibrátorok megfelelő kiválasztásában és méretezésében, a tápellátás és a vezérléstechnika kérdéseiben a felszereléstől az üzembe helyezésig. Ezáltal a legjobb eredményeket érheti el az adott felhasználási területen. Ideális a látszóbetonhozkülönösen alkalmas a friss betonos építkezéseken történő alkalmazásához alacsony csúlyának köszönhetően. AR63 A megfelelő választás nehéz kész beton zsaluzathoz és anyagok szállításához. Stabil fordulatszámú aszinkron motor Gondosan kialakított termékpaletta: valamennyi külső vibrátor többféle feszültséggel/frekvenciával áll rendelkezésre Különféle feszültség- és fordulatszám-változatokkal "Made in Germany" fejlesztés és gyártás különböző rögzítési lehetőségek AR26 Optimális a beton- és kész betonelemek gyártásához. AR75 A praktikus segítő: látszóbetonhoz használható felszerelés. AR43 Ideális könnyű és középsúlyú zsaluzatoknál a kész betonelemek gyártása során. AR34 AR54 A látszóbetonhoz használható szett tökéletes felszerelést jelent a kiváló minőségű vakolatlan betonfelületek tömörítéséhez. Az acéllemezre szerelt stabil fadoboz egy frekvenciaátalakítót, külső vibrátorokat, valamint rögzítőkapcsokat tartalmaz. Flexibilis helyi beton munkálatokhoz A Wacker Neuson rögzítőelemek széles választékát kínálja az AR26 külső vibrátorhoz. Ezek valamennyi használatos zsaluzatra szerelhetők. Az ömlesztett áruk lazítására, levegőztetésére a silóban. Tökéletes a pontról pontra történő használatra az építkezéseken: az ARFU26 beépített frekvencia átalakítóval szerelt

7 A PEV-sorozat Magasfrekvencia-átalakító A PEV sorozat pneumatikus külső vibrátora a megfelelő választás a tartós felhasználás vagy a hiányzó hálózati csatlakozás esetén. Köszönhetően egyszerű, robusztus építési módjának különösen hosszú életű és kevés karbantartást igényel. 5 Különböző rezgési frekvenciájú és centrifugális erőkkel rendelkező modell a könnyű és a nehéz zsaluzathoz A szabvány szerinti gyorscsatlakozóval és kezelési útmutatóval PEV27 A FUH20 tömege mindössze 8,9 kg. Ennek köszönhetően az építési területen egyszerűen szállíthatja és rugalmasan használhatja a frekvencia átalakítót. A Wacker Neuson a piacon elsőként alkalmazza a más iparágakban már eddig is bevált nagyfrekvenciás technológiát az építkezési területeken használt frekvencia átalakítók körében. Frekvencia átalakító 20 A-es csatlakozó aljzattal Innovatív magasfrekvenciás technológia csúcsteljesítmény kompakt méretek és kis súly mellett Rendkívül robusztus alumínium ház a hosszú élettartam érdekében Ideálisan megfelel Wacker Neuson belső vibrátorokhoz legfeljebb 58 mm átmérőjű vibrációs testtel, valamint AR26/6/042 gépekhez Ideális könnyű zsaluzatokhoz, pl. válaszfalakhoz, zsalu panelekhez. FUH20 Méretre gyártott rázóasztalok Hatékony, hűtőbordás kialakítás az abszolút megbízható üzemeléshezráfröccsenő beton szennyeződések esetén. A rázóasztalok rugalmas alkalmazást kínálnak az ipari betonfeldolgozásban, legyen szó kevés darabszámú széria gyártásáról, speciális projektekről vagy a sorozatgyártás tehermentesítéséről. A Wacker Neuson minden rázóasztalt az ügyfelek pontos specifikációja szerint gyárt méretben, berendezésben és funkcióban. VTS Teljes mértékben előszerelt: a Plug & Play segítségével azonnal elkezdheti a gyártást. Labor rázóasztalok Fix vagy változó rezgési frekvencia Kiváló tömörítési teljesítmény Tartós a kiváló minőségű építési módnak köszönhetően Rázóbakok Sokoldalú felhasználás a gyártásban Nagy hatékonyság az egyszerű konstrukciónak köszönhetően Robusztus és megbízható Alacsony zajszintű rázóasztal Alacsony zajszint Kiváló minőségű látszóbeton az egyenletes tömörítésnek köszönhetően Stabil formatartás Kényelmesen szállítható köszönhetően a praktikus, mindössze 8,9 kg-os fogantyúnak. A frekvencia átalakítóra csatlakoztatható belső és külső vibrátorok száma Névleges FUH20 áram A Névleges áram A 20 Csatlakozó aljzatok száma (32A) 1 IREN30, IE38 3,5 / 5 1 IREN38, IE45 7,5 / 8 1 IREN45, IE58 10,0 /12,2 1 IREN57 17,3 1 IREN65 25,0 0 AR26/6/042 9,

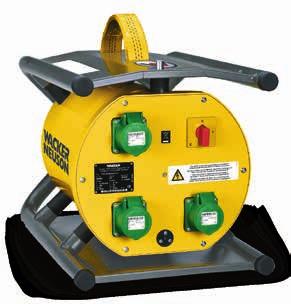

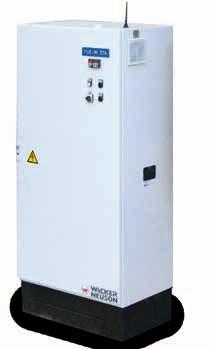

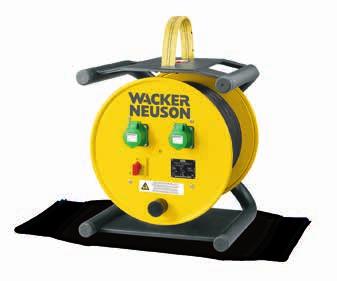

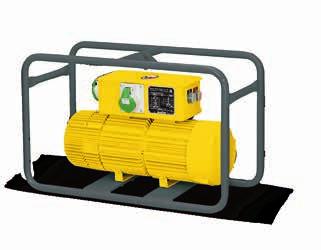

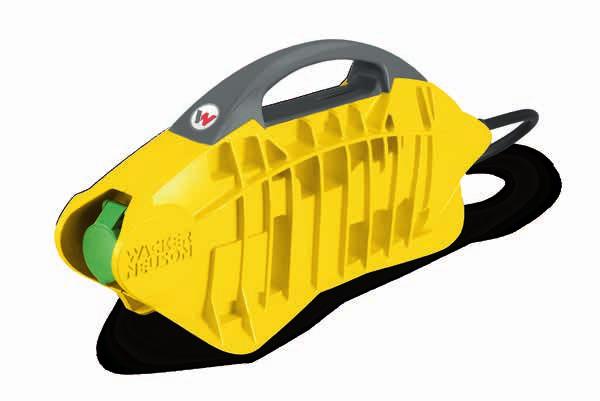

8 Elektronikus frekvencia átalakítók Meggyőző teljesítmény, tartós használat esetén is: ezek a frekvencia átalakítók kiemelkedő minőségű elektronikájukkal és aktív hűtőrendszerükkel a legmagasabb szintű elvárásoknak is megfelelnek. Mechanikus frekvencia átalakítók A Wacker Neuson mechanikus frekvencia átalakítói kompakt és erős gépek, melyek ideálisan alkalmasak a tartós használatra. FU4/200W Könnyű és kompakt konstrukció Jó kezelhetőség az átgondolt alumínium szerkezetnek köszönhetően Az intelligens terhelés- és feszültségszabályozás kiegyenlíti a hálózati feszültség-ingadozásokat, a rosszul méretezett hosszabbítók, vagy a jelentősen eltérő fogyasztású gépek által okozott problémákat FUE modellek egyfázisú 230 V-os hálózati csatlakozással: impulzusos és összáram érzékeny FI védőkapcsolókkal A FUE-modellek 400 V-os, három fázisú hálózati csatlakozással: minden összáram érzékeny FI védőkapcsolóval használható Maximális biztonság: galvanikus leválasztás leválasztó transzformátor segítségével Nem igényel karbantartást KTU2 Rugalmasan használható a 25 m-es kábelnek és a kis tömegnek köszönhetően. Rendkívül robusztus és hosszú élettartamú Rendkívül kevés karbantartást igényel: a frekvencia átalakítók szénkefék nélkül készülnek Túlmelegedés ellen védett: a tekercsek max. 180 C-ig ellenálló, H osztályú anyagból készülnek A frekvencia átalakítóra csatlakoztatható belső és külső vibrátorok száma Egyszerű kialakítás egyszerű kezelhetőséggel és biztos üzemeléssel kombinált. Névleges áram A FU1,5/200W FU1,8/200W FU4/200W FU5z/200W Névleges áram A 20,6 27, ,0 IREN30, IE38 3,5 / IREN38, IE45 7,5 / IREN45, IE58 10,0 /12, IREN57 17, IREN65 25, AR26/6/042 9, A FUE-sorozat: gyors a felhasználási helyen, erős teljesítmény. Meggyőző: kiemelkedő minőségű elektronika és aktív hűtőrendszer. A frekvencia átalakítóra csatlakoztatható belső és külső vibrátorok száma FUE6 Névleges áram A KTU2 FUE1 FUE2 FUE6 FUE-M/S75A FUE-M/S85A Névleges áram A 35,0 25,0 35,0 52,0 75,0 85,0 Csatlakozó aljzatok száma (32A) / 4 4 / 6 4 IREN30, IE38 3,5 / /4 4 /6 4 IREN38, IE45 7,5 / / 4 4 / 6 4 IREN45, IE58 10,0 /12, / 4 4 / 6 4 IREN57 17, / 3 4 / 4 4 IREN65 25, / 2 2 / 3 0 Statikus frekvencia átalakító FUE-M38 A statikus frekvencia átalakítók rendkívül alkalmasak előregyártott betonelemekhez. Komplett kapcsolóberendezésbe integrálhatók és méretre szabott felhasználási lehetőségeket kínálnak. Alkalmas ipari felhasználásra kiváló minőségű komponenseinek köszönhetően Hosszú élettartam Üzembiztos: megbízhatóan üzemel az ipari felhasználásra gyártott acéllemez háznak köszönhetően, amely ideálisan védi a környezeti hatások, pl. a magas páratartalommal szemben. A rádióvezérlés és az SPS-vezérlés integrálható az összes gépbe Valamennyi géphez használható projektekben. (Szabvány-) teljesítményszintek 17A, 23A, 31A, 43A, 57A, 71A* 1. Házméret (17-43A) mm (HxSzxM) 800x1200x400* 2. Házméret (57+71A) mm (HxSzxM) 800x1600x500* Tökéletesen alkalmazkodik a gyakran változó körülményekhez. AR26/6/042 9, / 4 4 /6 4 További méretek és teljesítményszintek állnak rendelkezésre az ügyfél kérésére

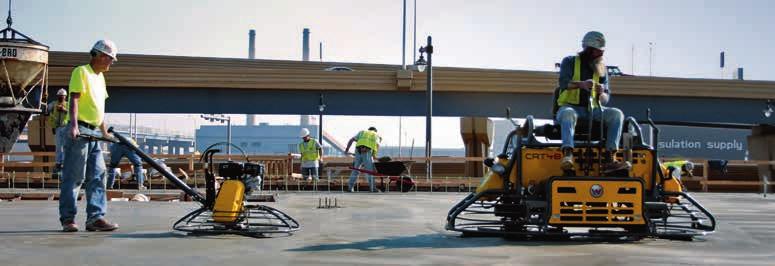

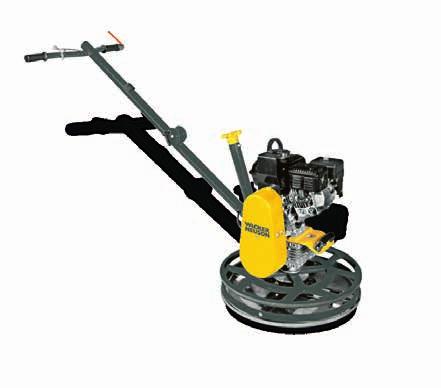

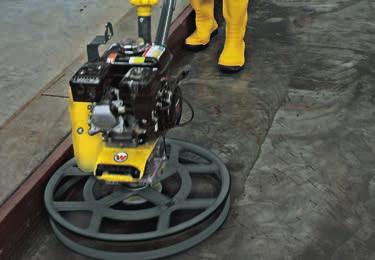

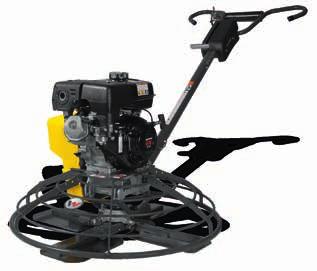

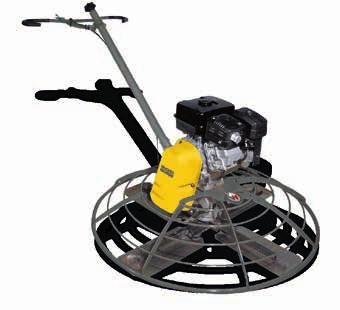

9 Rotoros betonsimító Elősimítás, utósimítás, polírozás: a rotoros betonsimítók egyszerre három feladatot végeznek az első osztályú betonaljzat elkészítéséhez. A kézzel működtetett rotoros simítók rendkívül jól irányíthatóak és rugalmasak jól használhatók a betonfelületek széleinél vagy az akadályok körül, pl. oszlopoknál. Különböző teljesítményosztályok és méretek kis és nagy betonfelületekhez: kézi elektromos: 2 modell 2 simítási átmérővel; kézzel vezérelt benzinüzemű: 11 modell 3 simítási átmérővel Optimálisan kiegyensúlyozott minimális erőkifejtés Változó fordulatszám tartományok: alacsony fordulatszám a az elősimításhoz, magas a polírozáshoz Egyénileg választható, alacsony rezgésű fogantyúk a maximális kényelemért Vészleállító: a fogantyú felengedésével max. háromnegyedes fordulat után a gép leáll Különösen környezet- és felhasználóbarát: elektromos variációink A sokoldalú: a legkisebb rotoros betonsimítónk sarkokhoz, pillérekhez és kis betonfelületekhez. CT24 Ráülős rotoros betonsimító Rendkívül nagy betonfelületek esetén a ráülős rotoros betonsimítók hatékonyabbak, mivel rövidebb idő alatt képesek nagyobb felületeket megmunkálni. Ezzel az egy eszközzel három feladatot elvégezhet, az elősimítást, az utósimítást és a polírozást. 3 modell 2 simítási átmérővel Nagy termelékenység, ezáltal különösen alkalmas nagy felületekhez Optimális irányíthatóság az egyenletes teljesítménynek köszönhetően Változó fordulatszám tartományok: alacsony fordulatszám az elősimításhoz, magas a polírozáshoz Érzékeny, ergonómikusan kialakított kettős kar szabályozás Állítható ülés a maximális kényelem érdekében A gyakorlatias: integrált kerékszettel a könnyű és gyors lapátcsere biztosítására. CRT36 CT36 A rugalmas: különféle motorokkal és kézi fogantyúkkal közepes méretű felületekre. CRT48 Az építkezések mestere: ergonómikus kormányrendszer az egyszerű kormányzáshoz fáradtság nélkül. CT48 CT24: sima beton egészen a sarkokig választható elektro- vagy benzinmotorral. Nagy teljesítményű gép: mm-es simító átmérővel a közepes vagy nagyobb felületek hatékony simításához

10 Elosztás, lehúzás, tömörítés: P35 lehúzó gerendával Műszaki adatok FUH20 FU1,5 200W FU1,8 200W FU4 200W FU5Z 200W FUE1 42/200W FUE2 42/200W FUE2 250/200W A betonaljzatok megmunkálásánál a motorizált lehúzó gerenda három lépést tesz meg egyben. Emellett nem csak rendkívül praktikus, hanem nagyon könnyen használható is. A hordozó fogantyúknak köszönhetően könnyedén ráhelyezhető a beton felületére és kiváló eredményt ad minden típusú betonra az állítható centrifugális erőnek köszönhetően. Rendkívül mobil gépkoncepció Egyszerű kezelés Burkolt excenter-ház a szennyeződések, a beton és a kifröccsenő víz elleni védelem érdekében. FREKVENCIA ÁTALAKÍTÓ FREKVENCIA ÁTALAKÍTÓ Tömeg kg 8, ,4 26,4 Be-/kimeneti feszültség V 230 / , 1~ / 42, 3~ 400, 3~/ 42, 3~ 400, 3~/ 42, 3~ 400, 3~ / 42, 3~ 230, 1~/ 42, 3~ 230, 1~/ 42, 3~ 230, 1~/ 250, 3~ Be-/kimeneti frekvencia Hz 50 / / / / / / / / 200 Be-/kimeneti áram A 7,8 / , 1~ / 42, 3~ 5 / / 52 13,2 / 69 9,6 / / / 6 Csatlakozókábel m 1, ,5 2,5 2,5 Konnektorok száma Darab KTU2 42/200W FUE6 42/200W FUE10 42/200W FUE10 250/200W FUE M/S 75A FUE M/S 85A FUE M/S 225A Tömeg kg 34,4 32, , Be-/kimeneti feszültség V 230, 1~ / 250~ 230, 1~ / 42, 3~ 400 / 42, 3~ 400, 3~ / 250, 3~ 400 / 42, 3~ 400 / 42, 3~ 400 / 42, 3~ Be-/kimeneti frekvencia Hz / / 200* / / / / / Be-/kimeneti áram A 13 / 35 14,8 / 53 24,5 / ,5 / 25 13,7 / / / 225 Csatlakozókábel m 25 2, ,5 2,5 Konnektorok száma Darab 2 3** 4*** 4 * Hz-es változat elérhető ** 4 csatlakozó aljzattal szerelt változat elérhető **** 2 ill. 6 csatlakozó aljzattal szerelt változat elérhető P35 CT24-4A CT24-230E CT36-400E CT36-5 CT36-6 CT36-8A Nem kell többé görnyednie: a DF16 betonvas kötözőgéppel BETONSIMÍTÓ Üzemi tömeg kg * 104* 73* 84* Simítási átmérő mm Fordulatszám tartomány 1/perc Hatásszög-tartomány* Meghajtás Motorteljesítmény fordulatszámnál kw 1/perc Léghűtött egyhengeres négyütemű benzinmotor 2, Elektromotor 230 V, 50 Hz 1~ 2, Elektromotor 400 V, 50 Hz 3~ 2, /2 850 Léghűtött egyhengeres négyütemű benzinmotor 4, , , A Wacker Neuson betonvas kötözőgépe véget vet a betonvas görnyedt testtartásban, fogóval végzett kötözésének. Tökéletes a klasszikus vasalási munkálatokhoz és a műanyag csövek könnyű rögzítéséhez - mindez egészséges, egyenes testtartásban végezhető. A gép teljesen mechanikusan működik, azaz nincs akkumulátortöltés vagy drága csereakkumulátor. A praktikus tokot egyszerűen rögzítheti a nadrágtartójára. Tekintse meg innovációnkat: BETONSIMÍTÓ CT36-8A-V CT36-9 CT36-9-V CT48-8A CT48-9 CT48-11A CT48-13A-V Üzemi tömeg kg 90* 80* 87* 96* 93* 102* 106* Simítási átmérő mm Fordulatszám tartomány 1/perc Hatásszög-tartomány* Meghajtás Léghűtött egyhengeres négyütemű benzinmotor 18 Variálható: a vízszintes (mennyezetek, padlólapok), valamint a függőleges használathoz (falak, oszlopok) Pontos: egyenletesen sodort, erős csomók Ergonómikus: minimális egészségügyi kockázat az anatómiailag helyes, függőleges testtartással Kényelmes: könnyű és egy kézzel kezelhető Hatékony:óránként akár 1000 csomóhoz DF16 BETONSIMÍTÓ Motorteljesítmény fordulatszámnál kw 1/perc 6, , , , , , CRT36-26A-WK CRT36-25 CRT48-37V Üzemi tömeg kg Simítási átmérő mm Fordulatszám tartomány 1/perc Hatásszög-tartomány* Meghajtás Motorteljesítmény fordulatszámnál kw 1/perc Léghűtött egyhengeres négyütemű benzinmotor 16, , Léghűtött kéthengeresnégyütemű benzinmotor 27,

11 Műszaki adatok HMS BELSŐ VIBRÁTOR VIBRÁCIÓS TESTEK HAJLÉKONY TENGELY MEGHAJTÁS H25 H25S H25HA H35 H35S H35HA H45 H45S H45HA H50HA H55 H65 Basic Átmérő mm Hossz mm Tömeg kg 1,3 0,8 1,3 2,1 1,6 2,3 3,4 2,8 3,3 3,9 5,3 6,2 SM1-E SM2-E SM4-E SM0-S SM1-S SM2-S SM3-S SM4-S SM5-S SM7-S SM9-S Hossz m , Tömeg kg 1,5 2,5 4,3 1,3 2,7 4,3 5,9 7,1 9,3 12,9 15,1 Meghajtás Basic M1500 M2500 A5000/160 L5000/225 Védőszigeteléssel ellátott univerzális motor Védőszigeteléssel ellátott univerzális motor Basic Léghűtött egyhengeresnégyütemű-honda-benzinmotor Léghűtött egyhengeresnégyütemű-kohler-dízelmotor Feszültség V Áram A 6,5 7,8 Teljesítmény kw 1,5 1,8 4 3,3 Tömeg kg 5,3 5,9 23,7 35,6 FUFLEX BETONVAS KÖTÖZŐGÉP FUflex4/230 Tömeg kg 9,4 Kimeneti feszültség V 220 Névleges áram A 6 Kiinduló áram A 3,5 Csatlakozókábel m 15 IRFLEX IRflex30 IRflex38 IRflex45 IRflex57 Tömeg kg 6,7 10, A vibrációs test átmérője mm Max. védőtömlő hossz m Frekvencia Hz Rezgések 1/perc DF16* Üzemi tömeg kg 2,2 Kötőhuzalok száma kötőhuzal szalagonként (köteg) Darab 77 Kötési sebesség Csomó/h kb Kötési sebesség mp /csomó kb. 0,8 A kötözendő anyagok külső átmérője mm mm Minimum / Maximum Kötözőhuzal rendelési mérete (rézbevonatos acélhuzal) Karton: 7700 kötözőhuzal / raklap: kötözőhuzal * A kiemelkedő teljesítményéért elnyerte a az Építőipari szakszövetkezet díját a munka- és egészségvédelem területén BELSŐ VIBRÁTOR IE38 IE45 IE58 IEC38 IEC45 IEC58 beépített frekvencia átalakítóval Advanced A vibrációs test átmérője mm Hatáskör átmérő* cm Feszültség V Áram A Frekvencia Hz Védőtömlő ** /csatlakozókábel m 10 /15 10 /15 10 /15 10 /15 10 /15 10 /15 IREN30 IREN38 IREN45 IREN57 IREN65 IRSEN30 IRSEN38 IRSEN45 BELSŐ VIBRÁTOR Premium A vibrációs test átmérője mm Hatáskör átmérő* cm Feszültség V / / / Áram A 3,5 7 / 1,4 10 / 1,85 17,3 / , Frekvencia Hz A DF16 betonvas kötözőgéphez praktikus táska áll rendelkezésre, amely könnyen csatlakoztatható a derékpánthoz. Védőtömlő ** /csatlakozókábel m 18 / / / / / 15 0,8 / 15 0,8 / 15 0,8 / 15 BELSŐ VIBRÁTOR IR- IRSEN57 IRFU30 IRFU38 IRFU45 IRFU57 IRFU65 SE-FU45 beépített frekvencia átalakítóval Premium A vibrációs test átmérője mm Hatáskör átmérő* cm IRSE- FU57 Feszültség V 42 / , 1~ , 1~ , 1~ , 1~ , 1~ , 1~ , 1~ Áram A 17,3 / 3 2,2 3,5 4, ,8 6 Frekvencia Hz VIBRÁCIÓS GERENDA P35 Üzemi tömeg kg 15,5 Meghajtás Léghűtött egy- hengeres négyütemű benzinmotor Teljesítmény kw/le 1,2 / 1,6 Fordulatszámnál 1/perc Védőtömlő ** /csatlakozókábel m 0,8 / /15 10 /15 10 /15 10 /15 10 /15 0,8 / 15 0,8 /

12 Műszaki adatok KÜLSŐ VIBRÁTOR AR26/3/230w AR26/3/400 AR26/3,6/230 AR26/6/042 AR26/6/042 AR26/6/042cs AR26/6/250 ARFU26/6/115UK ARFU26/6/230 AR 34/3/230v ** 2-es sorozat 3-as sorozat Fordulatszám 1/perc Max. centrifugális erő kn 3,00 3,00 3,47 3,47 3,47 3,47 3,47 3,47 3,47 0 6,93 Feszültség* V 230, 3~ 400, 3~ 230, 3~ 42, 3~ 42, 3~ 42, 3~ 250, 3~ , 3~ , 3~ 0 400, 3~ Áram A 1,75 0,57 1,1 8,0 8,0 8,0 1,35 12,0 6,0 1,3 Tömeg kg 7,0 6,2 5,5 6,3 6,5 7,5 4,6 18,0 18,0 6,3 Rögzítés (hosszúság x szélesség) mm 90 x x x x x x x x x x120 KÜLSŐ VIBRÁTOR AR34/3/400 AR34/6/042 AR34/6/250 ** AR 43/3/230v AR43/3/400 AR43/6/042 AR43/6/250 AR52/6/042 AR52/6/250 AR52/9/042 3-as sorozat Fordulatszám 1/perc Max. centrifugális erő kn 3,47 6,98 6,98 10,42 10,02 10,02 10,02 14,14 14,14 13,77 Feszültség* V 400, 3~ 42, 3~ 250, 3~ 0 400, 3~ 400, 3~ 42, 3~ 250, 3~ 42, 3~ 250, 3~ 42, 3~ Áram A 0,75 9,0 1,7 1,5 0,6 12,0 2,0 18,2 2,7 14,0 Tömeg kg 7,0 5,9 5,9 8,8 12,2 8,4 8,4 18,6 18,6 17,9 Rögzítés (hosszúság x szélesség) mm 120 x x x x x x x x x x120 4-es sorozat 5-ös sorozat KÜLSŐ VIBRÁTOR AR53/3/400 AR53/6/042 AR53/6/250 AR53/9/042 AR53/9/250 AR54/6/250 AR63/6/250 AR64/1,5/400 AR64/3/230 AR64/3/400 5-ös sorozat 6-os sorozat Fordulatszám 1/perc Max. centrifugális erő kn 14,14 14,14 14,14 13,77 13,77 14,23 19,03 5,05 16,05 16,05 Feszültség* V 400, 3~ 42, 3~ 250, 3~ 42, 3~ , 3~ 250, 3~ 400, 3~ 230, 3~ 400, 3~ Áram A 1,7 18,2 2,7 14 2,4 3,1 3,3 1,4 3,0 1,7 Tömeg kg 16,8 12,3 11,6 11,6 11,6 13,4 13,9 21,0 18,7 18,7 Rögzítés (hosszúság x szélesség) mm 90 x x x x x x x x x x120 KÜLSŐ VIBRÁTOR AR64/6/042 AR64/6/250 AR64/9/042 AR75/1,5/400 ** AR 75/3/230v AR75/3/400 AR75/6/042 AR75/6/250 AR75/9/042 AR75/9/250 6-os sorozat Fordulatszám 1/perc Max. centrifugális erő kn 19,03 19,03 18,14 10,29 24,12 25,23 26,56 26,56 26,38 26,38 Feszültség* V 42, 3~ 250, 3~ 42, 3~ 400, 3~ 0 400, 3~ 400, 3~ 42, 3~ 250, 3~ 42, 3~ 250, 3~ Áram A 21,5 3,1 16,0 3,4 3,8 2,4 32,0 7,5 28,0 4,3 Tömeg kg 13,8 13,8 12,9 36,5 30,5 33,0 26,8 26,8 27,5 27,5 Rögzítés (hosszúság x szélesség) mm 120 x x x x x x x x x x180 7-es sorozat * További frekvencián/feszültségen érhető el ** A külső vibrátor fordulatszáma f/perc között változtatható PEV KÜLSŐ VIBRÁTOR PEV10 PEV14 PEV27 PEV45 PEV60 Fordulatszám 1/perc Centrifugális erő kn Levegőfelhasználás l/perc Üzemi nyomás bar 6,5 6,5 6,5 6,5 6,5 Súly (rögzítőkapocs nélkül) kg 7,2 7, ,6 16,3 Rögzítőkapocs súlya kg 3,4 3, A Wacker Neuson termékprogram több mint 300 különböző terméksorozatot tartalmaz különféle változatokban. Az egyéb opciók kiválasztásával együtt változhatnak a termékadatok. Ezért az itt felsorolt ill. ábrázolt Wacker Neuson termék nem mindegyike szállítható, vagy engedélyezett minden országban. Az ábrázolt Wacker Neuson termékek példák, és rendszeres módosítások tárgyát képezik kívánságra szívesen készítünk Önnek konkrét ajánlatot! Sokszorosítás csak a Wacker Neuson írásos engedélyével. Wacker Neuson Vertrieb Europa GmbH & Co.KG Minden jog fenntarva
