2 Előadásom tartalma I. A PÖYRY vállalat csoportról II. Tudatos tervezés III. Épületenergetikai tervezés fontossága IV. Az alacsony energiafelhasználású épületek V. Épületbemutatások megvalósult példák 2

3 A PÖYRY CSOPORT A PÖYRY csoport egy tanácsadói és mérnökszolgáltatásokra specializólódott vállalat 1958-ban alapította Jaakko Pöyry Évente kb projekten dolgozunk Hozzávetőleg 6500 munkatársunk van Több, mint 50 országban vagyunk jelen A központunk Vantaa-ban Finnországban található A vállalatcsoport négy üzleti egységre oszlik: Energetikai Ipari Építőipari Tanácsadói tevékenység 3

4 Az épületek globális hatása Az energia felhasználás szoros összefüggésben van a gazdasági növekedéssel és a környezeti hatásokkal Az építési szektor energia igénye a legmagasabb épületek: 49,1% A világgazdaságra és a globális klímaváltozásra gyakorolt hatása kiemelkedően fontos Cél KELL, hogy legyen fenntartható jövő miatt, az épületek energia-felhasználásának racionalízálása közlekedés: 28,2% TERMELÉS = FOGYASZTÁS ipar: 22,7% 4

5 Az (épület)energetikai tervezés fontossága Ökológiai lábnyom Nemzetgazdasági kérdések A világ népességének alakulása szcenárió [mrd fő] Európa Afrika Ázsia Amerika Szumma

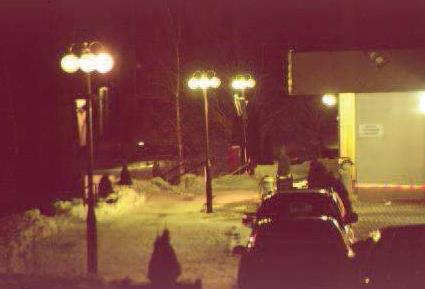

6 A fényszennyezés oka avagy az energetikai tervezés fontossága VAN MEGOLDÁS! ÁTGONDOLT TERVEZÉS! 6

7 Megváltozott kihívások növekvő igények 7

8 Fenntartható jövő megváltozott kihívások 2005 óta, a történelem során először, több ember él a világon urbanizált területeken, mint falvakban ez a folyamat már most rendkívül nagy hatással van bolygónk erőforrásaira feladatunk a sűrűn lakott területeket fenntartható fejlődésének és természetes környezettel való összhangjának biztosítása! (United Nations Environment publications for Word Environment Day 2005) 8

9 Tudatos épületenergetika megváltozott kihívások 9

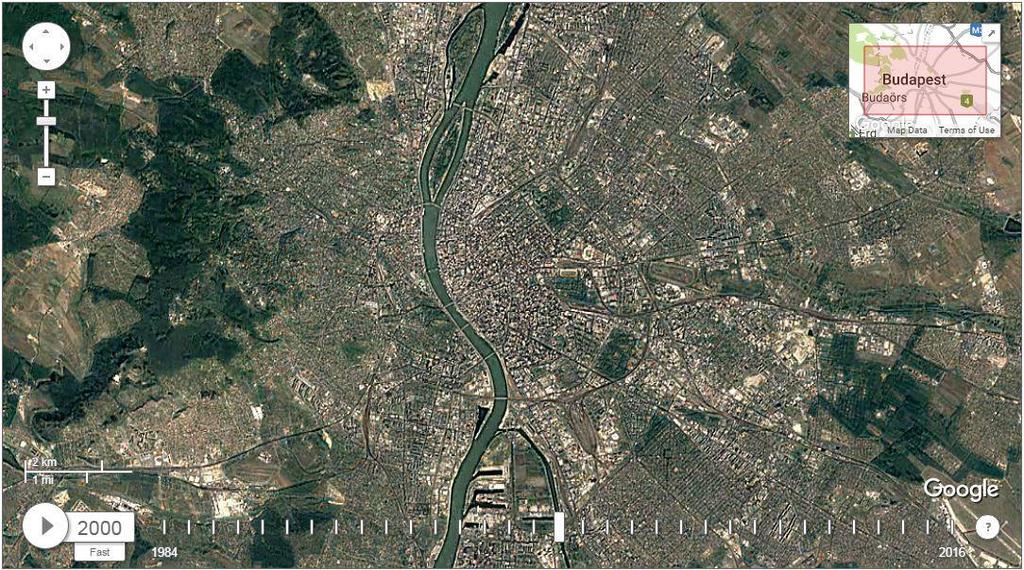

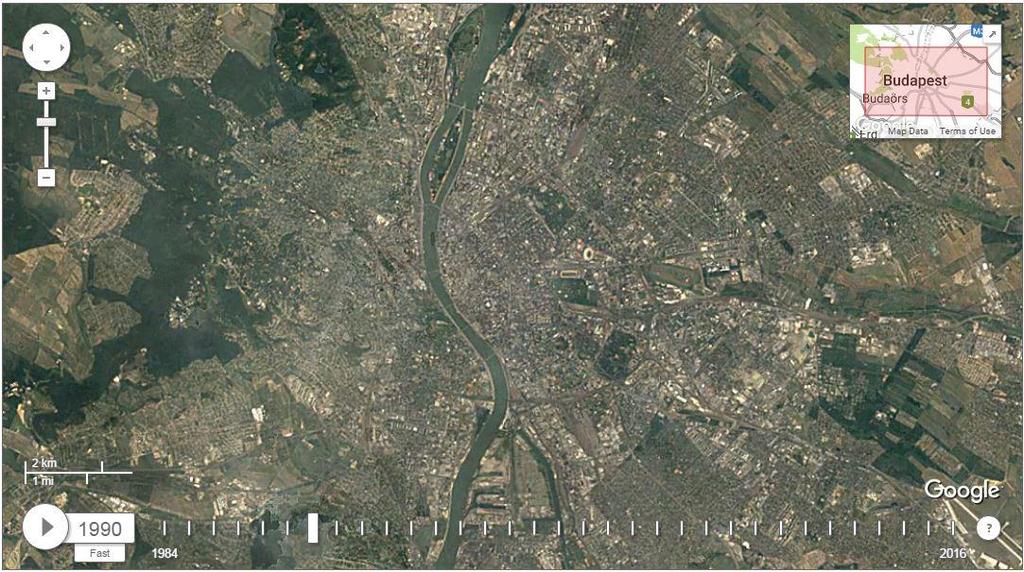

10 Budapest városiasodása

11 léghőmérséklet Megváltozott kihívások városok szirt fennsík csúcs fennsík szirt park külterület külváros belváros külváros külterület 11

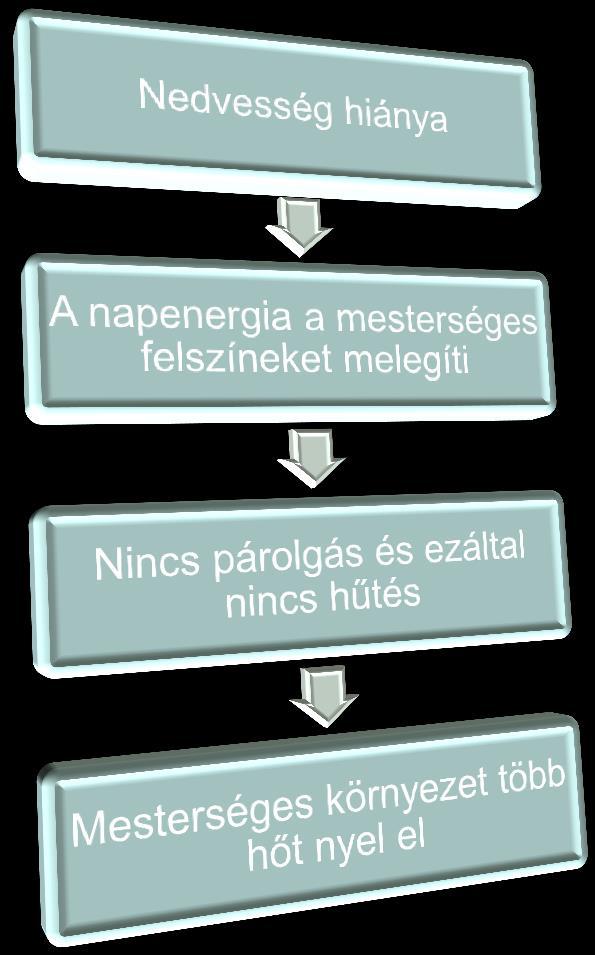

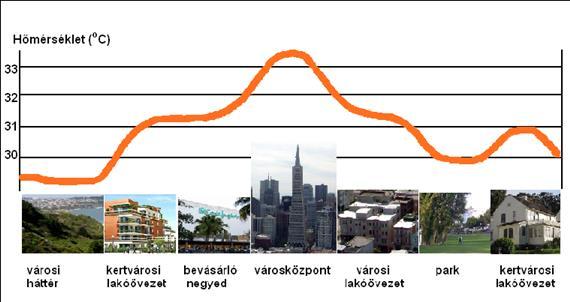

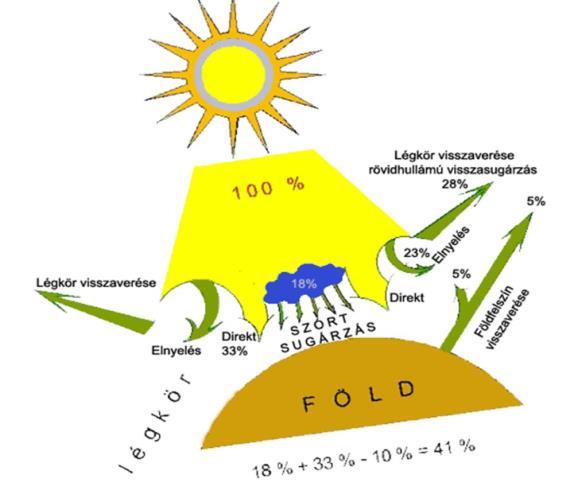

12 A városok mikroklímája - hőszigetek A növények és természetes felszínek vizek, zöld terület Mesterséges felszínekkel aszfaltburkolatokkal, csatornákkal, üvegfelületekkel, téglaépületekkel helyettesítődik Megváltoznak a városok sugárzási és hőtárolási tulajdonságai HŐCSAPDA alakul ki 12

13 A városok mikroklímája - hőszigetek 13

14 A városok mikroklímája - hőszigetek Megváltoznak a légkör sugárzási jellemzői és nagyobb hőmennyiség tárolódik a felszín közeli rétegben 14

15 A városok mikroklímája - hőszigetek lélekszám Városi hőszigetek intenzitásait befolyásolja kanyoneffektus késő esti órák szélcsend hőburok magassága m 15

16 A jövő mérnökei Önök Kiindulás Pillanat! Megváltozott kihívások MSz: Egy épületet nem elég megtervezni és a tervek alapján kivitelezni: egy épületnek élnie kell. Régen: Megtervezték Kivitelezték Ma: (?) Üzemeltetni is kell 16

17 Tudatos épületenergetika Mi az ami változott? KOMFORT IGÉNY Megváltozott követelmények alkalmazkodni kell (mérnököknek) Régen Most 17

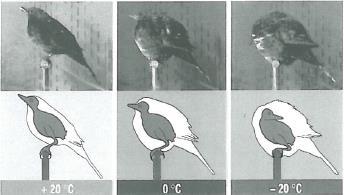

18 Tudatos épületenergetika Mi az ami nem változott? Kiinduló gondolat: Miért kell az épületeket fűteni? 18

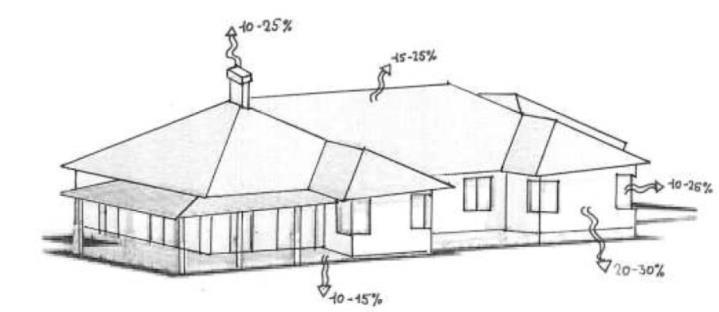

19 Tudatos épületenergetika - ENERGIAMÉRLEG Energiaveszteségek megoszlása hagyományos építési móddal épített családi háznál 19

20 Tudatos épületenergetika - ENERGIAMÉRLEG Q ST Q TBL V Q TRL V Q LG NY Q OG NY Q FIL V Q SG NY Q VG NY Q GRL V < Q SG + Q LG + Q OG + Q VG Q TRL + Q GRL + Q TBL + Q FIL ± Q = ST > Nyereségek Veszteségek 20

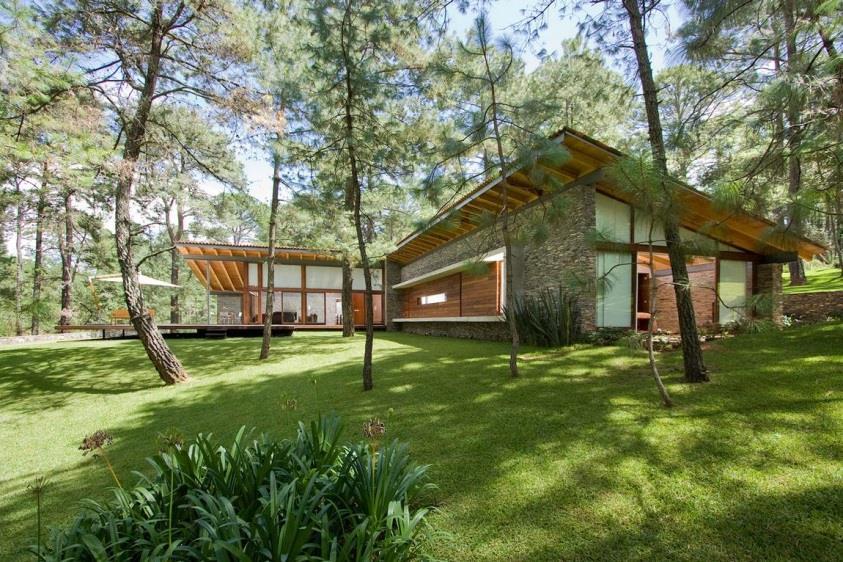

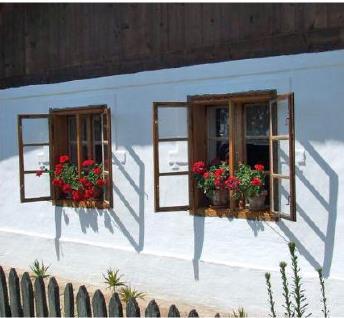

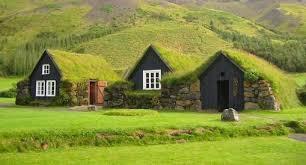

21 Történelmi épületenergetika Népi és hagyományos építészet Földrajzi fekvést (tájjelleget) tükrözi Természetes, helyi anyagok használata Passzív szolár építészet Kontinentális éghajlat Vastag falszerkezetek Kis nyílások 21

22 Történelmi épületenergetika Modern építészet Vasbeton, acél, üveg Nagy üvegezett felületek Hely és éghajlat független Kiforratlan épületszerkezetek és gépészeti technológia Megnövekedett energiafogyasztás Komfort követelmények hiánya Győr, Kereskedelmi épület Épült:

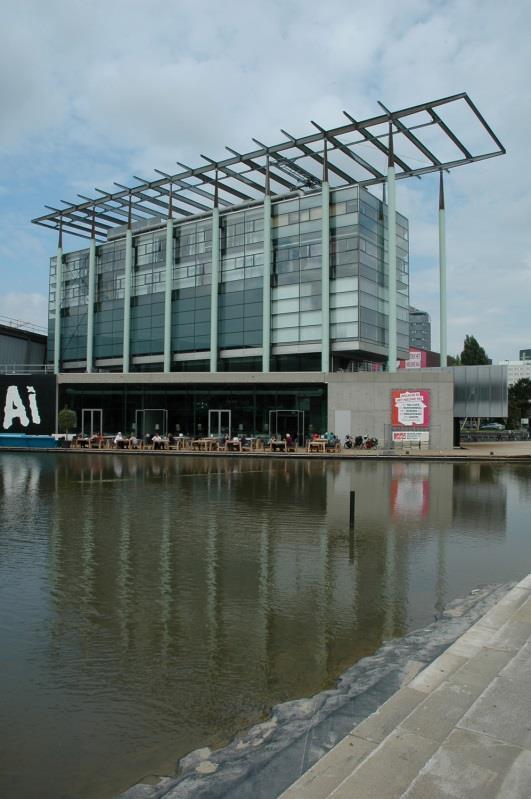

23 Történelmi épületenergetika A nemzetközi építészeti stílus Vasbeton, acél, üveg, műanyagok Üvegezett felületek Javult épületszerkezetek és gépészeti technológia Komfort követelmények Légkondicionálás Növekvő energiaigény 23

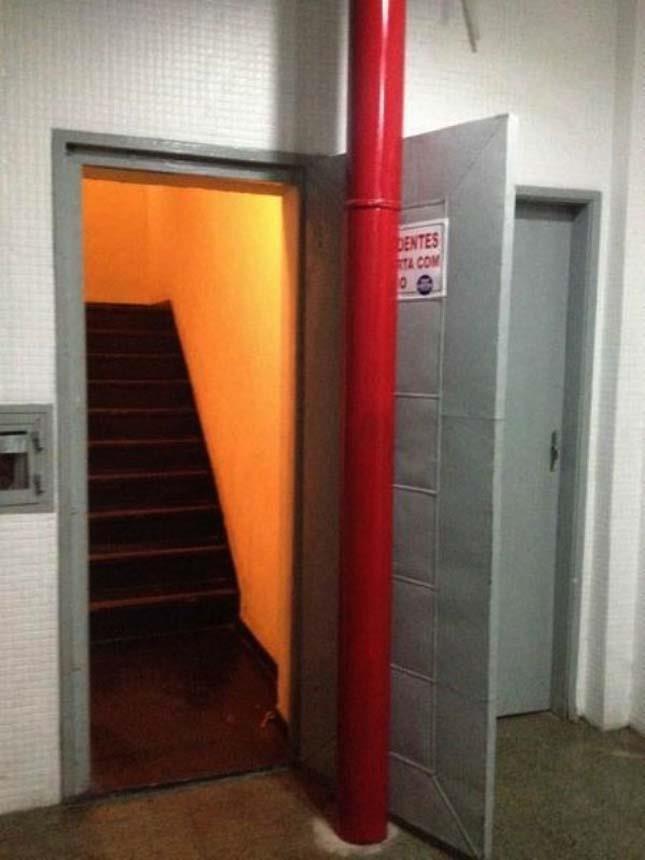

24 Egy pár tanúságos eset 24

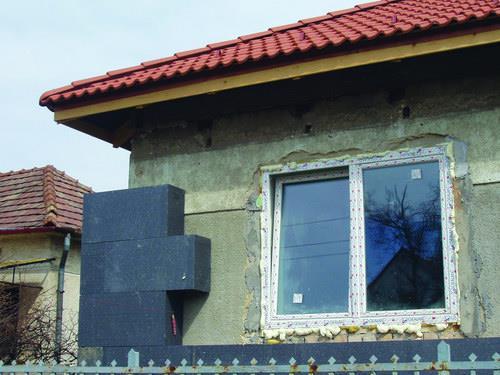

25 Az energiatudatos tervezés fontossága Napi rutin egy házon, lakáson: Ablakcsere + külső homlokzati szigetelés 1. Hidegpont alakul ki (hőmérséklet különbség) 2. Nem elégséges szellőztetés 3. Nem tud szellőzni: épületfizika zúg 25

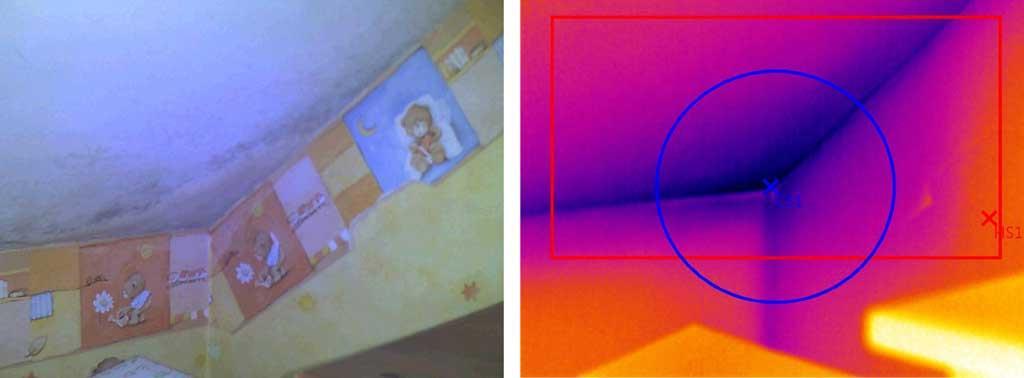

26 PÁRAMÉRLEG Penészesedés, régi ablaknál Penészesedés új ablaknál 1. eset 2. eset 3. eset L szükséges =40 [m 3 /h] L szüks. =40 [m 3 /h] L szüks. =40 [m 3 /h] L szüks. =40 [m 3 /h] L ablak =30 [m 3 /h] L ablak =0 [m 3 /h] L ablak =0 [m 3 /h] L ablak =0 [m 3 /h] L lakó =10 [m 3 /h] L lakó =10 [m 3 /h] L lakó =60 [m 3 /h] M~40% ha már L lakó =10 [m 3 /h] L rendszer =30 [m 3 /h] Nincs penész! Penészesedés! L lakó =75 [m 3 /h] M~0% M~80% 26

27 A jövő mérnökei Önök Kiindulás egy jó gondolat, ötlet Tervező: Thornton Tomasetti 27

28 A környezet/természet mindig ad ötletet - érdekességek Jegesmedve hőszigetelő rendszere, hogy működik? A jegesmedve csupaszon fekete Jelenleg úgy gondolja a tudomány, hogy a jegesmedve szőre, transzparens szerkezetként működik 28

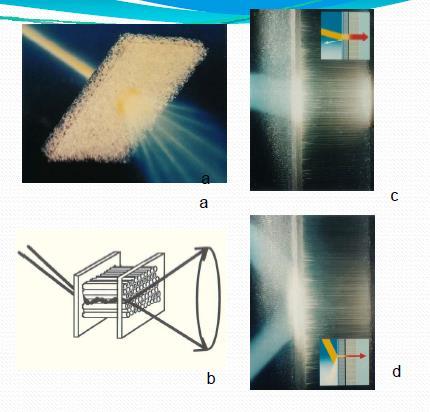

29 Jegesmedve hőviszonya A szőrök odavezetik a hőt a bőr felületére Transzparens szerkezetek Ez megmagyarázza a fekete szint Az abszorpció így a legnagyobb Így nem fázik a medve 29

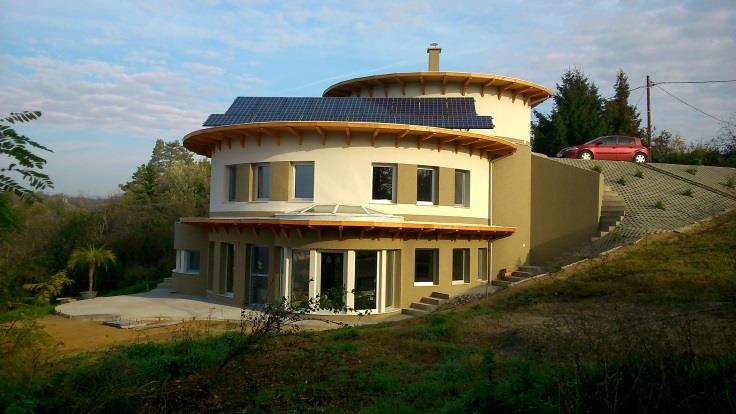

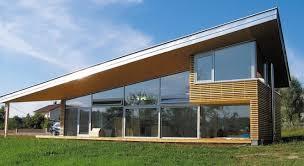

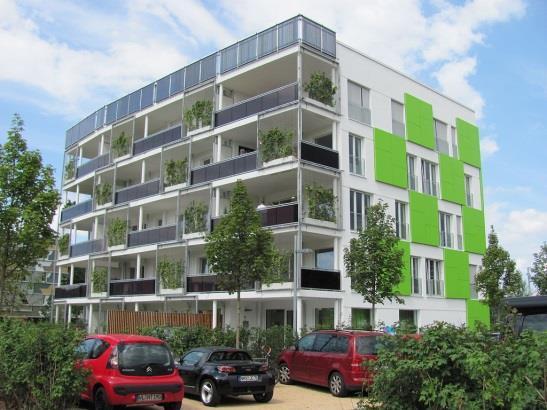

30 Alacsony energiafelhasználású épületek fűtési energiaigénye fűtési alacsonyabb, hőigénye legfeljebb mint kwh/m 2,év 2,év vagy 5 literes csúcshővesztesége ház: m 2 -enként 10 legfeljebb W/m 2,év 5 liter fűtőolaj, vagy 5 m 3 földgáz szükséges évente több hővesztesége energiát ideális termelnek, minimalizált fűtött térfogat mint ill. lehűlő összes energiaigénye < 90 alacsony energiájú épület passzívház amennyit kiválóan felhasználnak felület hasznosítja arány a (A/V szoláris aktívház viszony) jelenleg kwh/m 2,év energiát az üzemelő aktív házak az a energiatöbbletet szükséges energiaigényt elsősorban szoláris teljesen önálló épületek megújuló technológiák energiaforrásokból alkalmazásával érik közműhálózatoktól függetlenül is nyerik el az épületek működőképesek energiaveszteségük minimális a szennyvizet a telekhatáron belül saját maguknak kezelik autonóm ház nulla energia közel nulla energia igényű épület 30

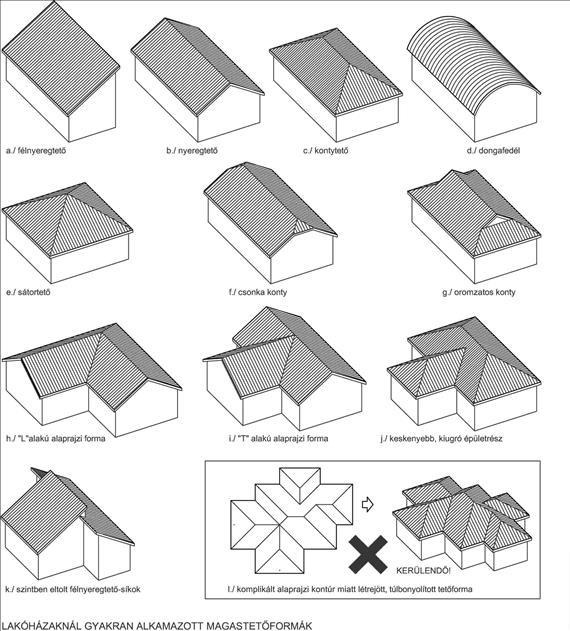

31 Rendszertervezés Részlettervezés Az épületek energetikai jellemzői a vázlattervek kidolgozása során 80%-ban eldőlnek. 31

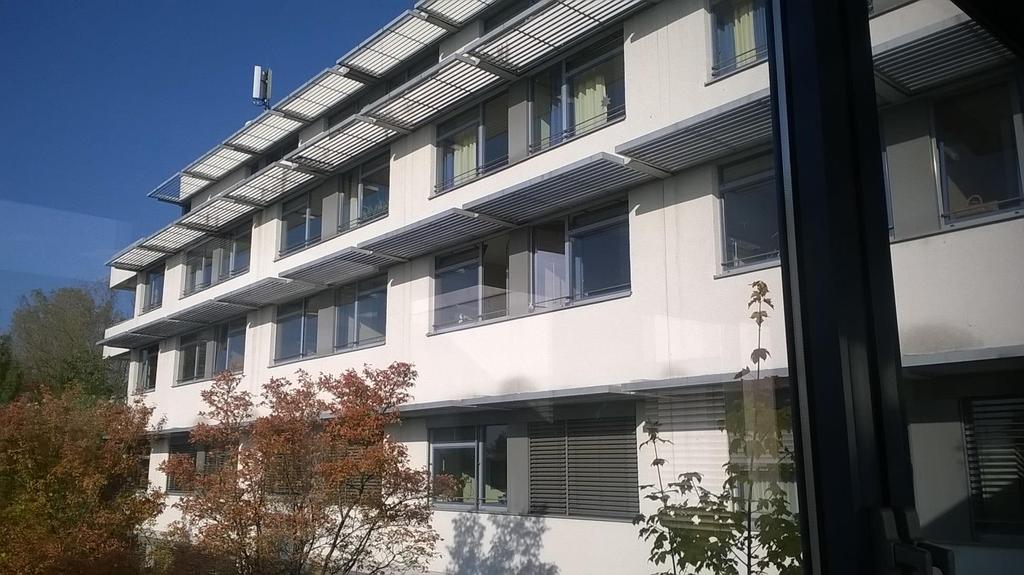

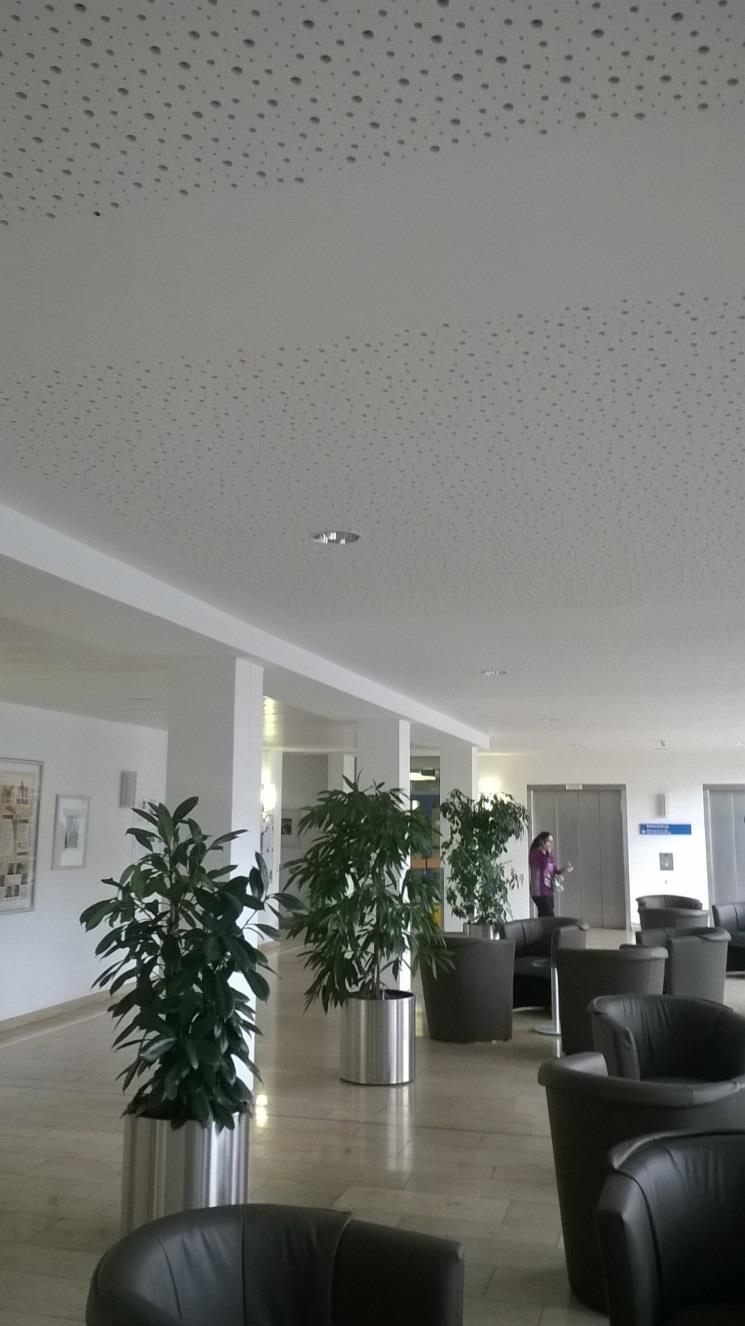

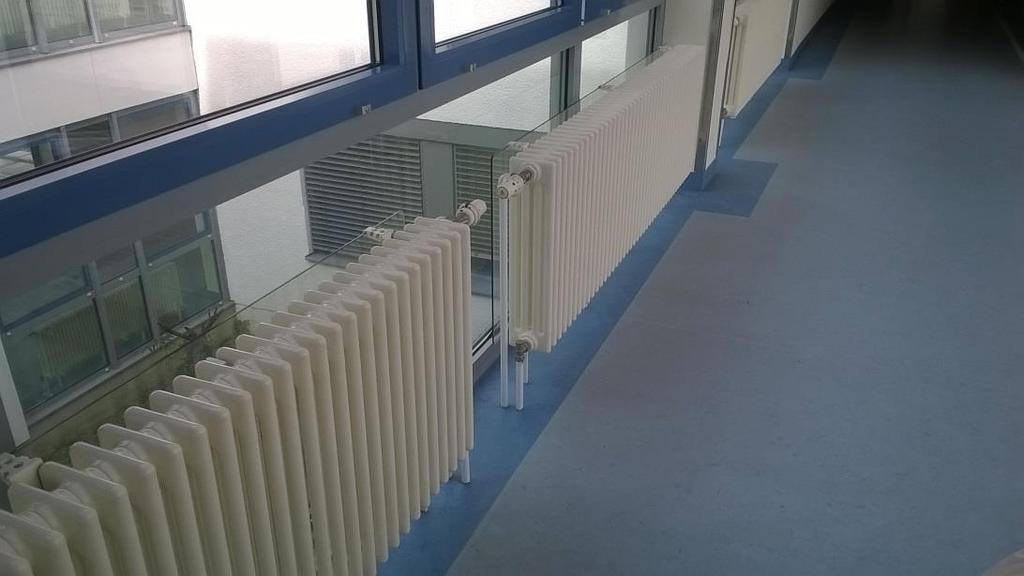

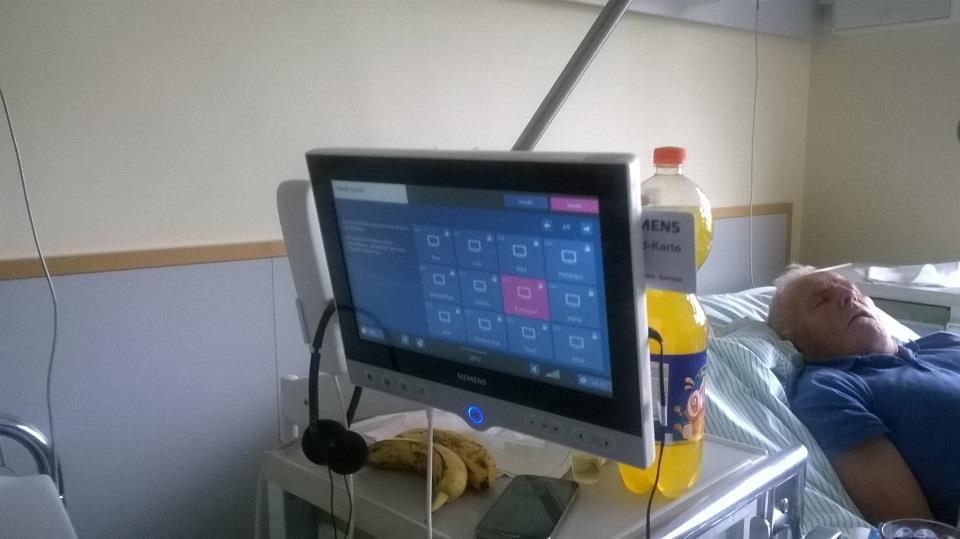

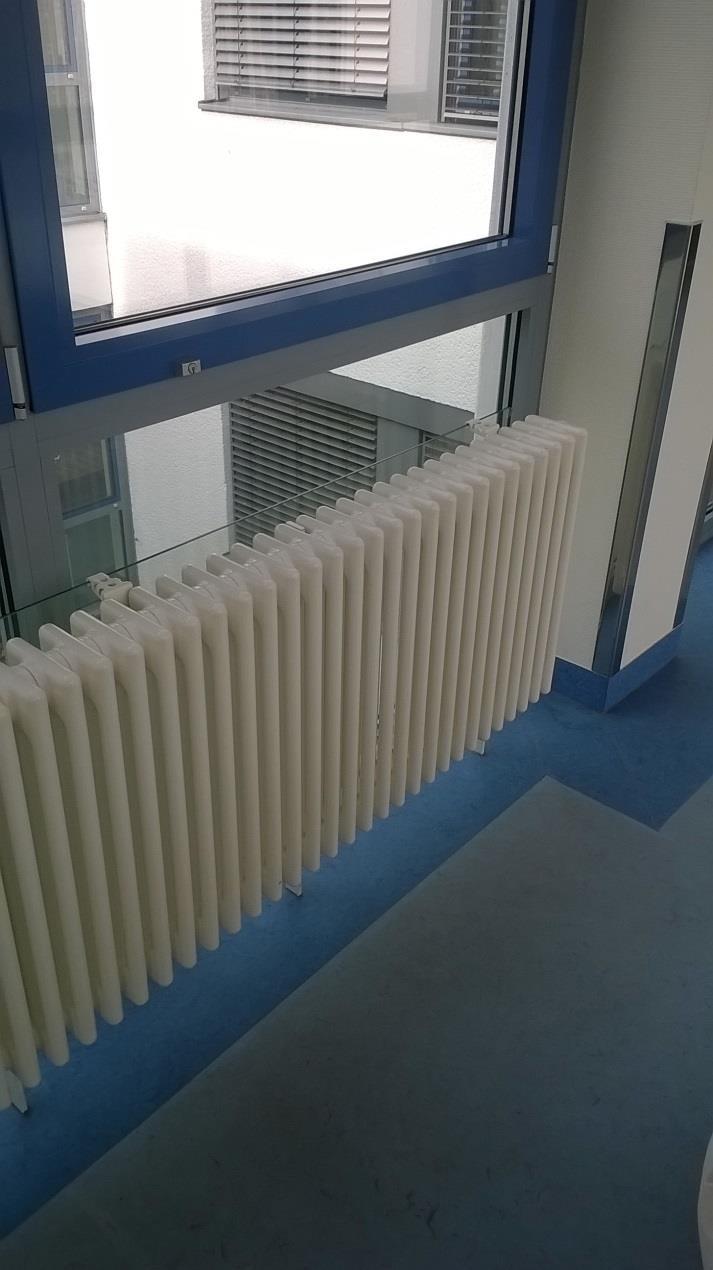

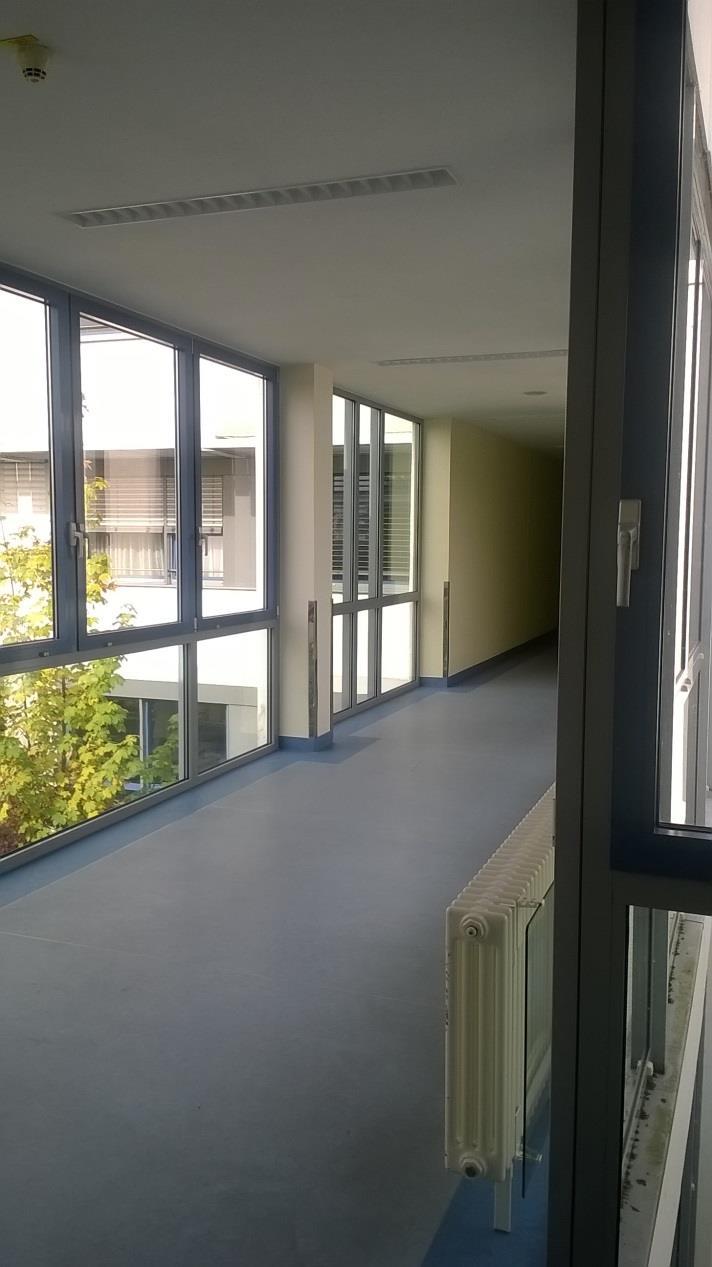

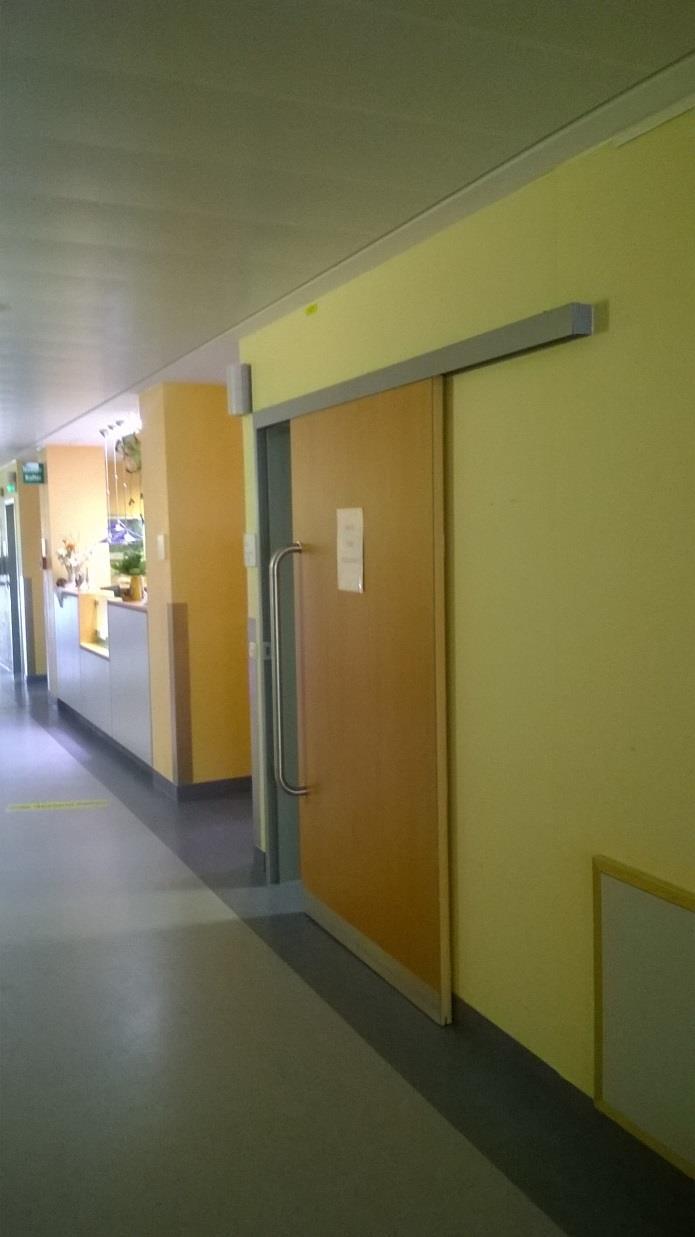

32 Épületbemutatások megvalósult példák Egy kórház Németországban - megoldások 32

33 Egy kórház Németországban - megoldások 33

34 Egy kórház Németországban - megoldások 34

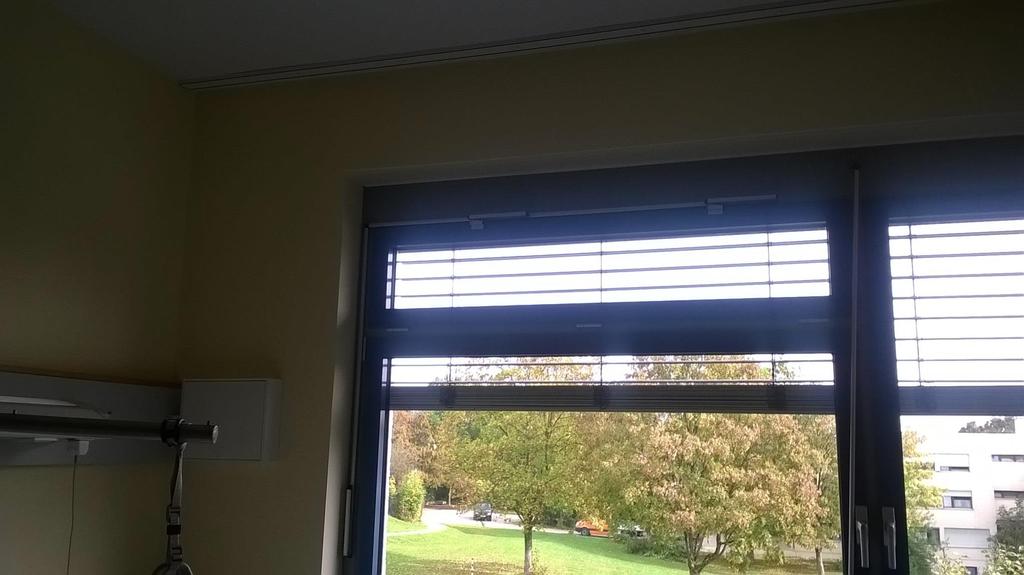

35 Egy kórház Németországban - megoldások 35

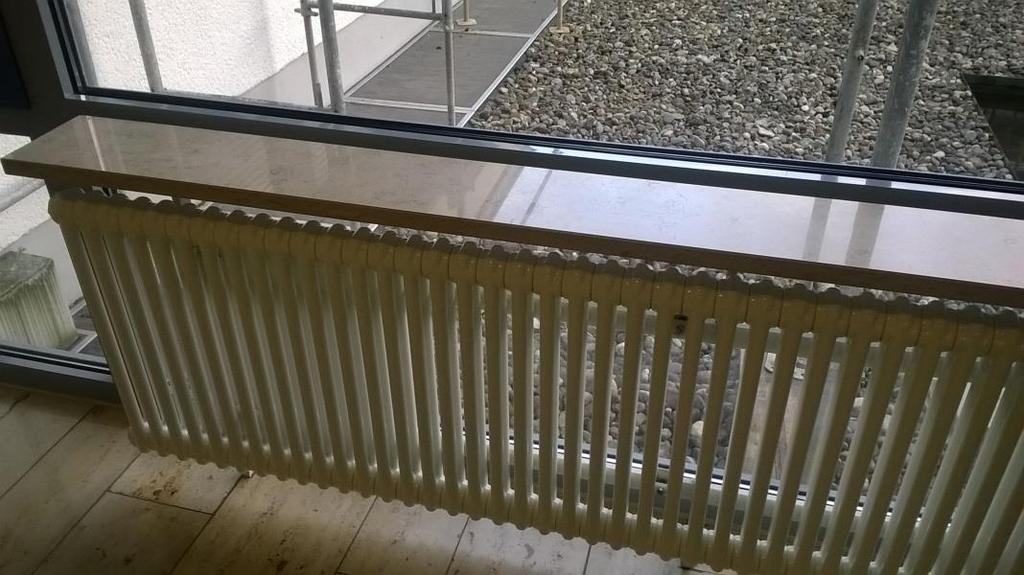

36 Egy kórház Németországban - megoldások 36

37 Egy kórház Németországban - megoldások 37

38 Egy kórház Németországban - megoldások 38

39 Egy kórház Németországban - megoldások 39

40 Egy kórház Németországban - megoldások 40

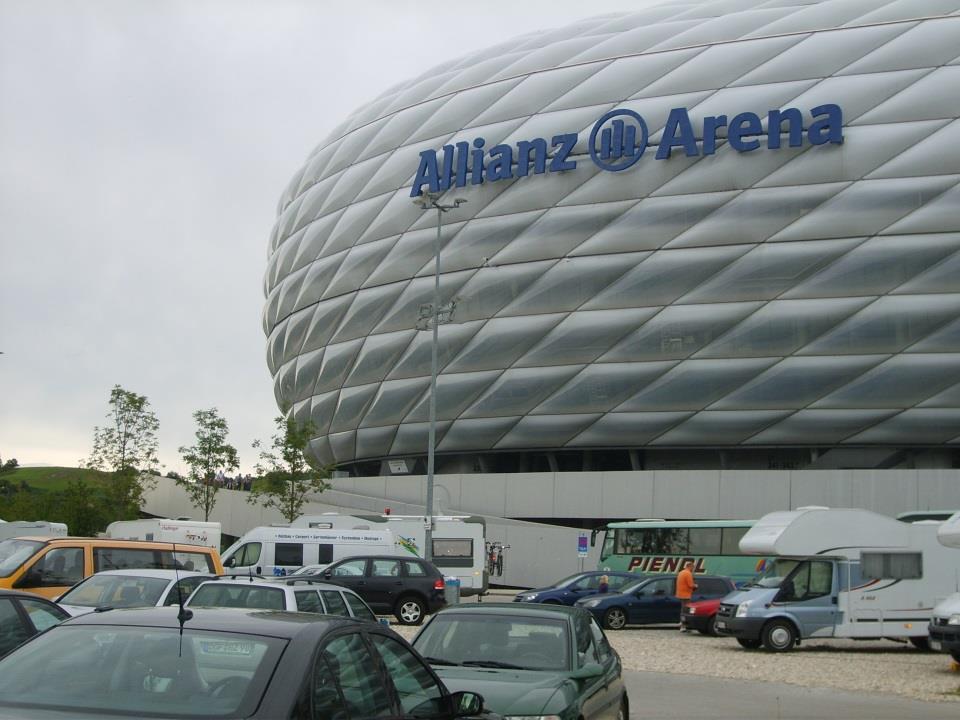

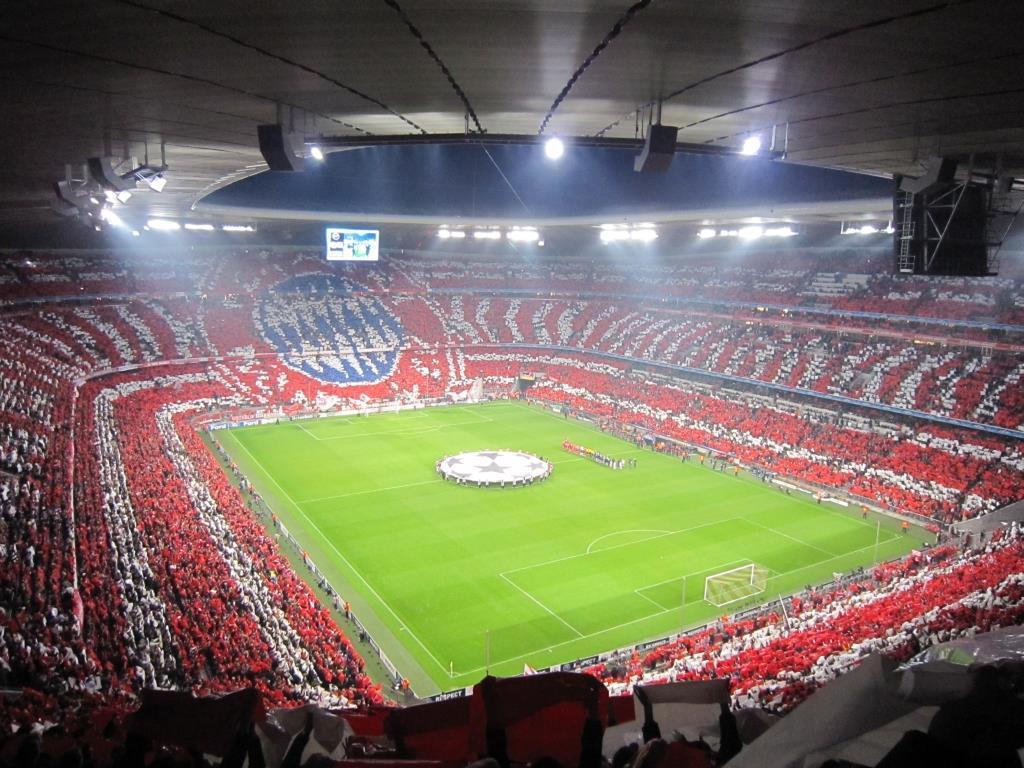

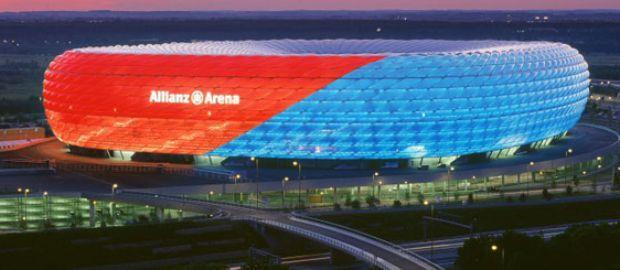

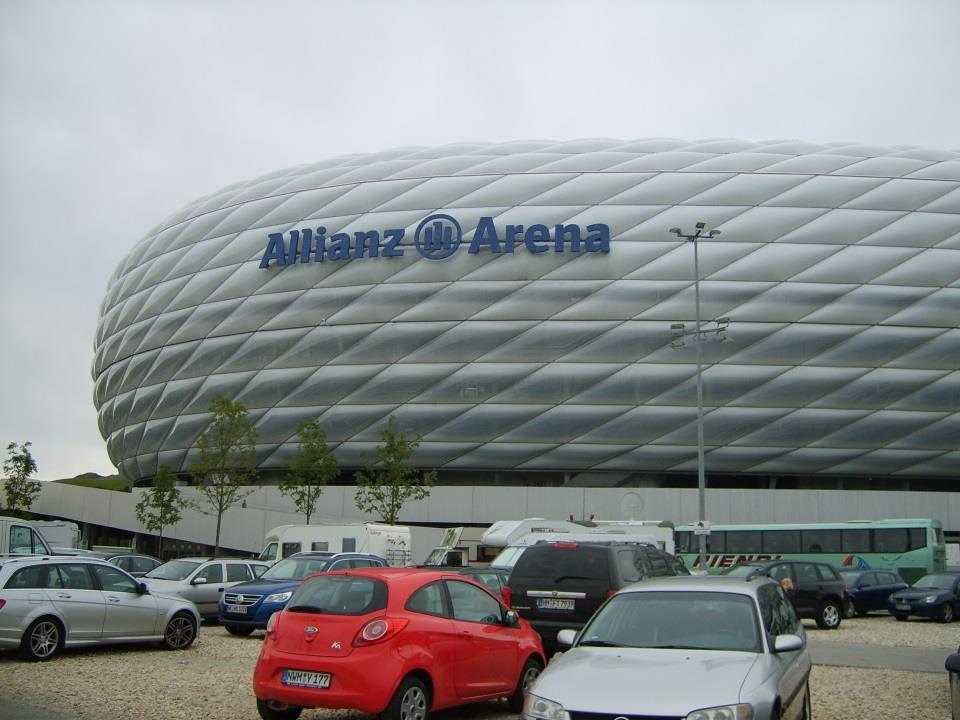

41 Épületbemutatások megvalósult példák Egy speciális épület Németországban - megoldások 41

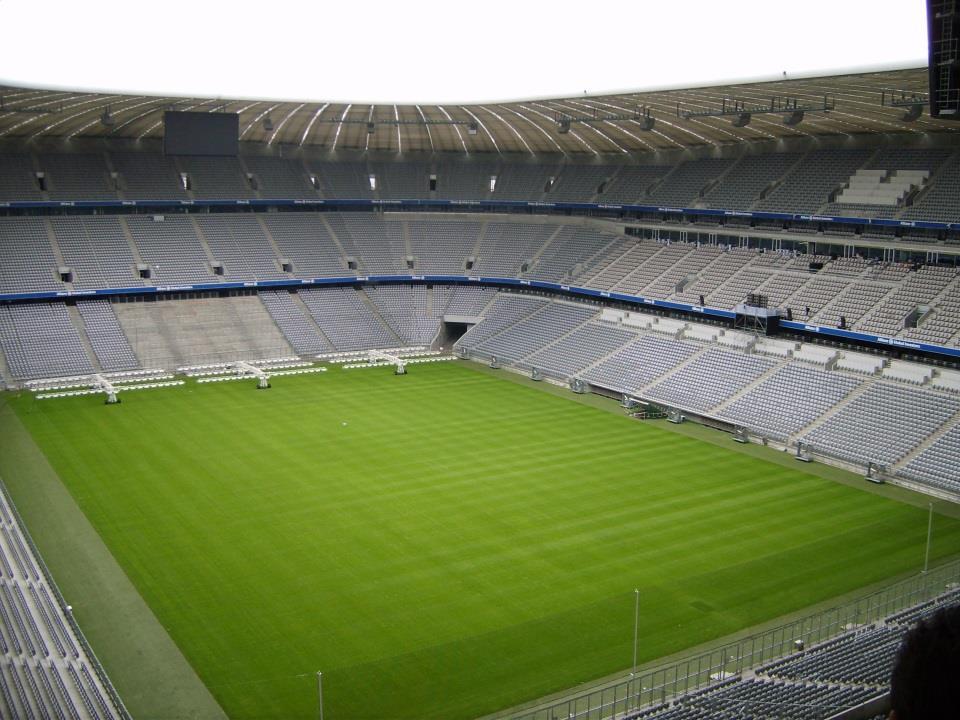

42 Tervezési alapok a funkciókról kintről befelé 42

43 Megvalósítandó funkciók 43

44 Megvalósítandó funkciók 44

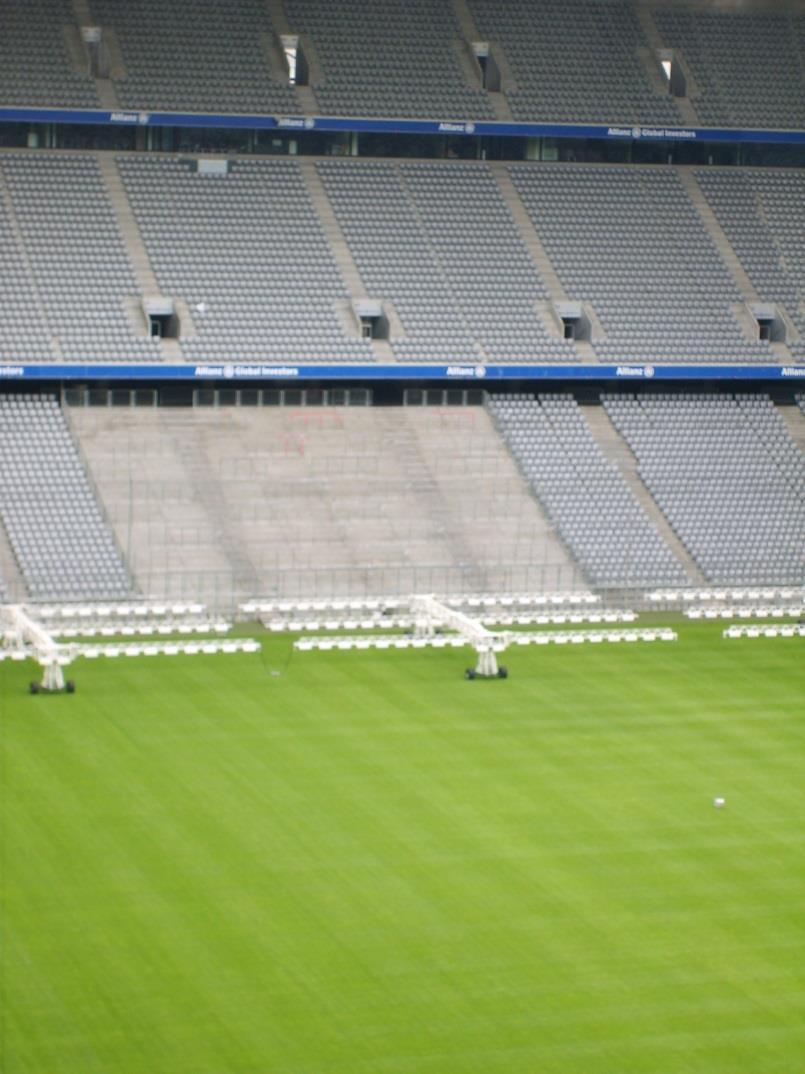

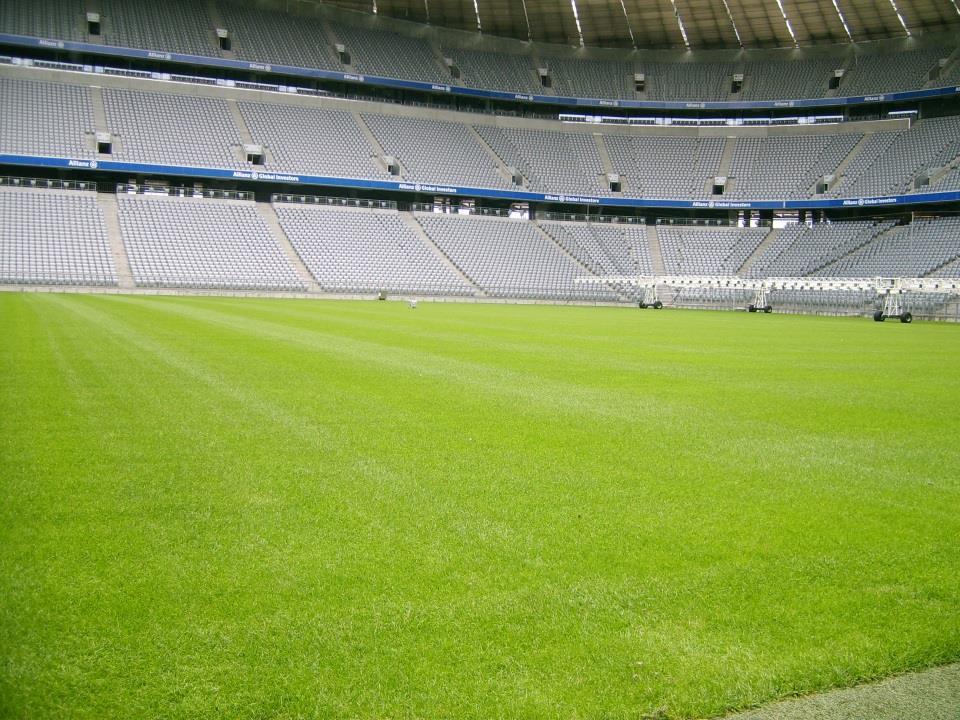

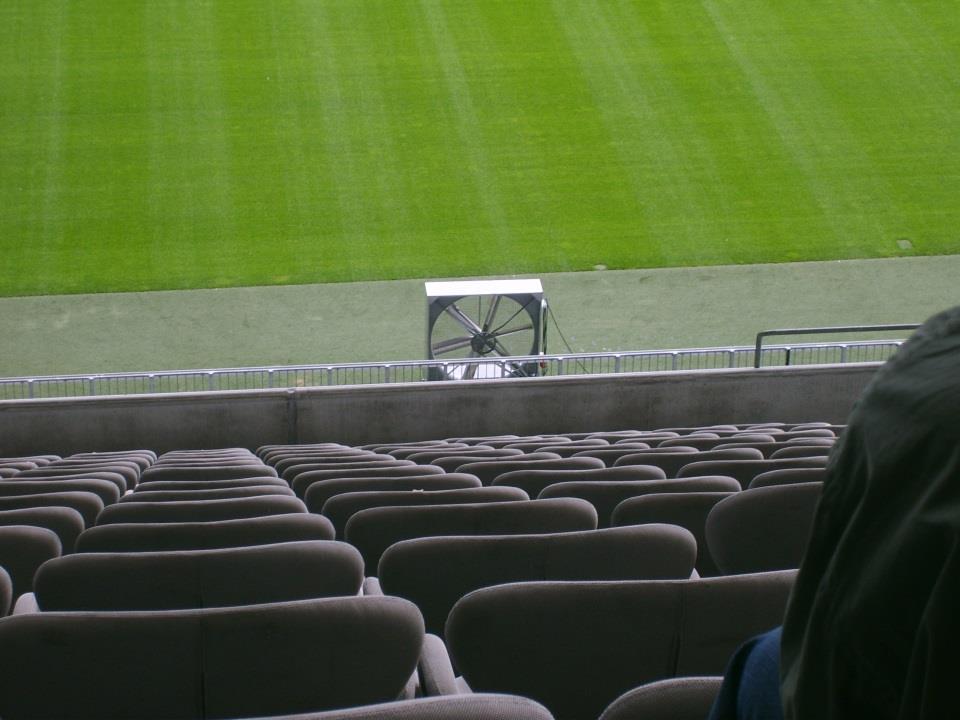

45 Megvalósítandó funkciók - gyepszőnyeg 45

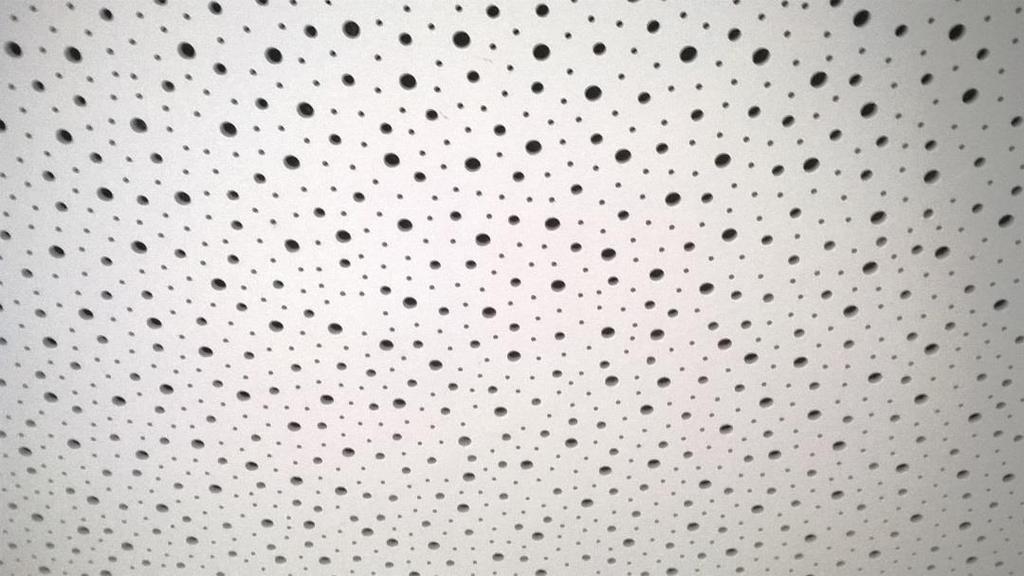

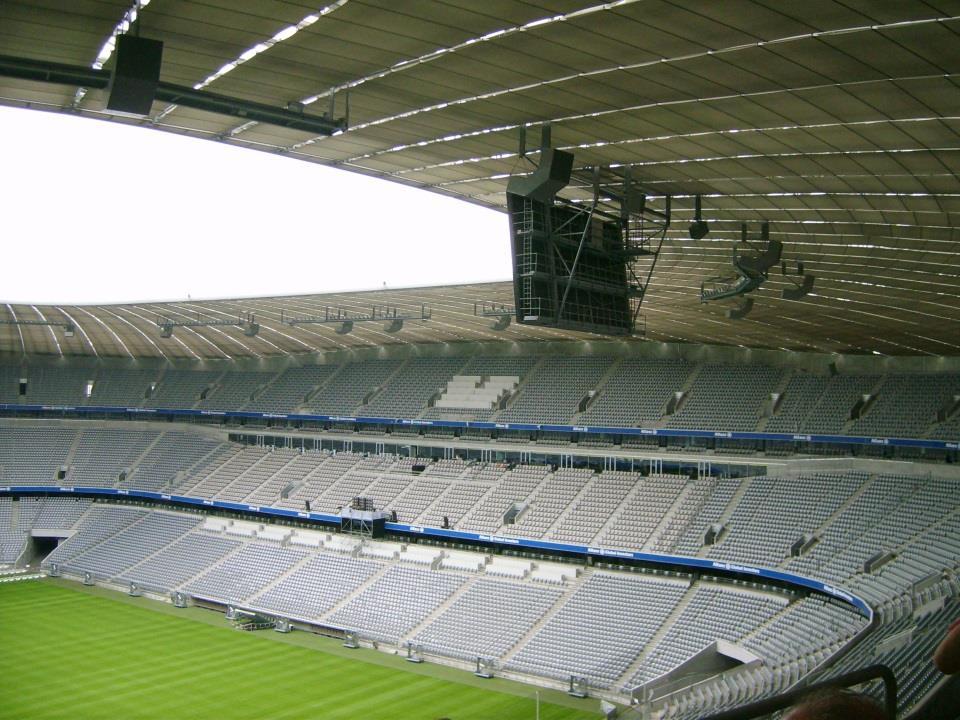

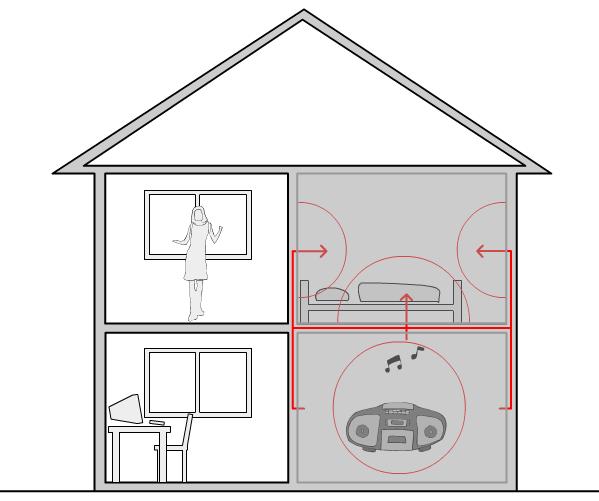

46 Megvalósítandó funkciók - akusztika 46

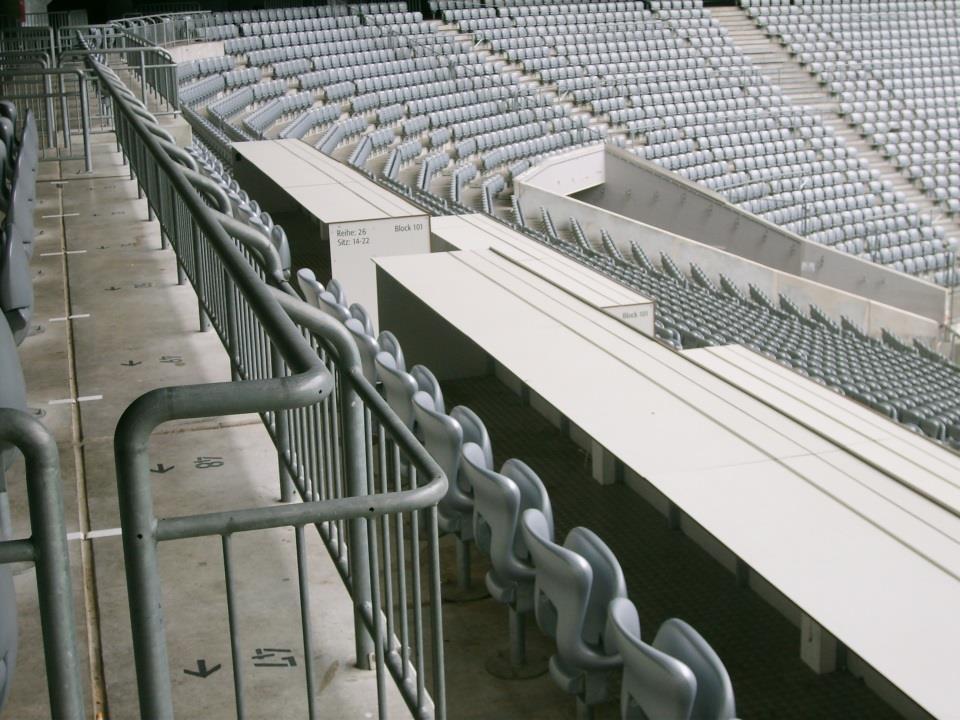

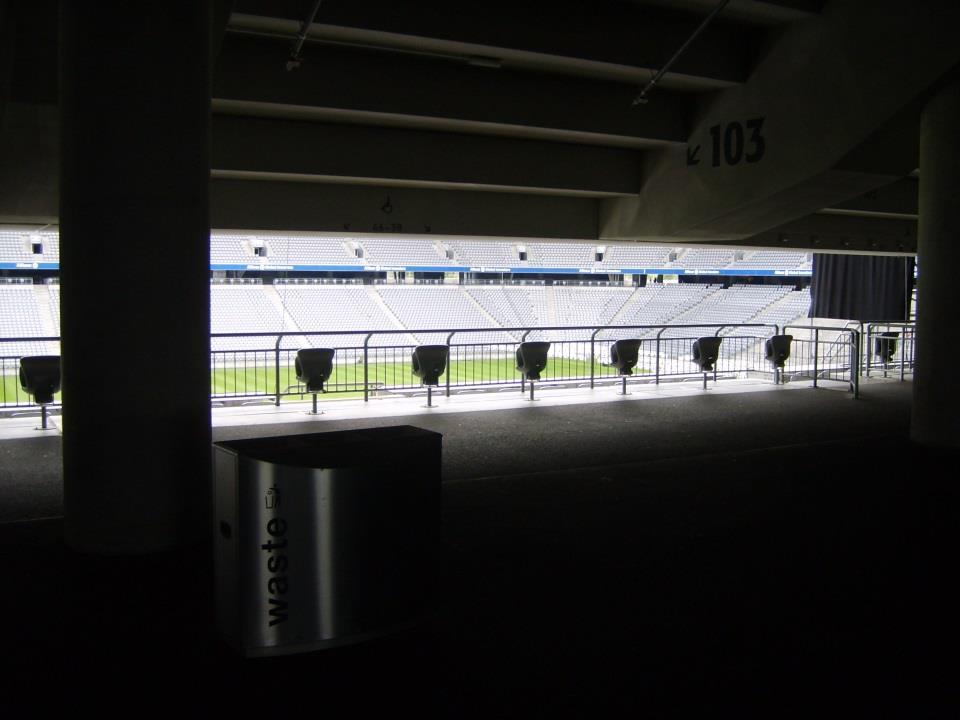

47 Megvalósítandó funkciók mozgáskorlátozottak helyei és a VIP helyek 47

48 Megvalósítandó funkciók sajtó 48

49 Megvalósítandó funkciók - sajtó 49

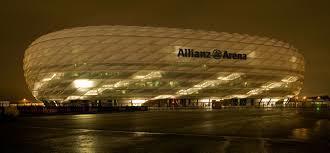

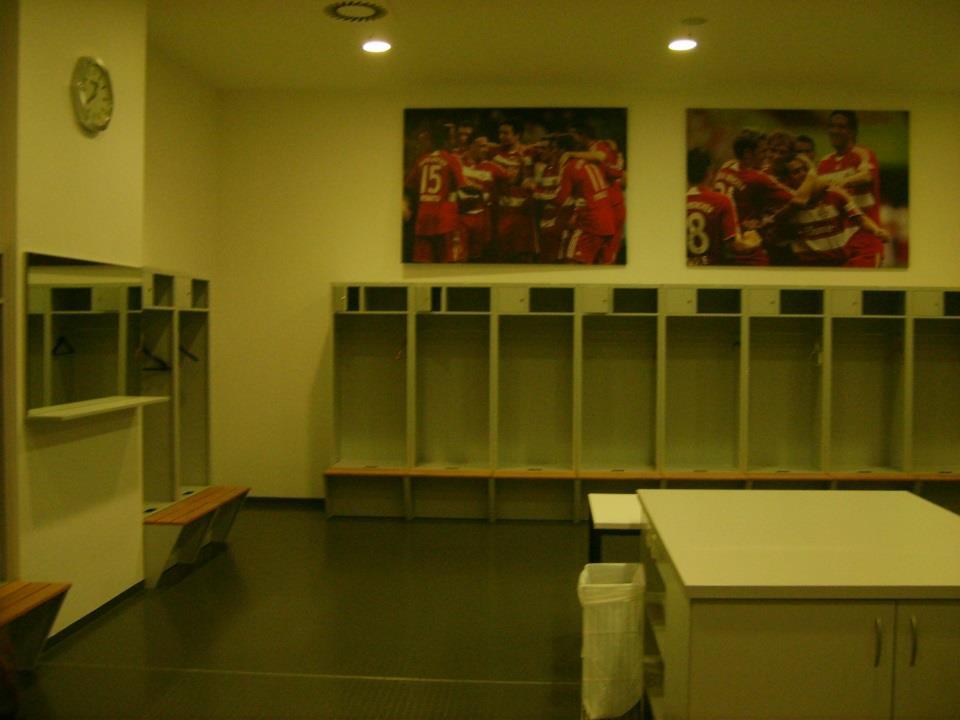

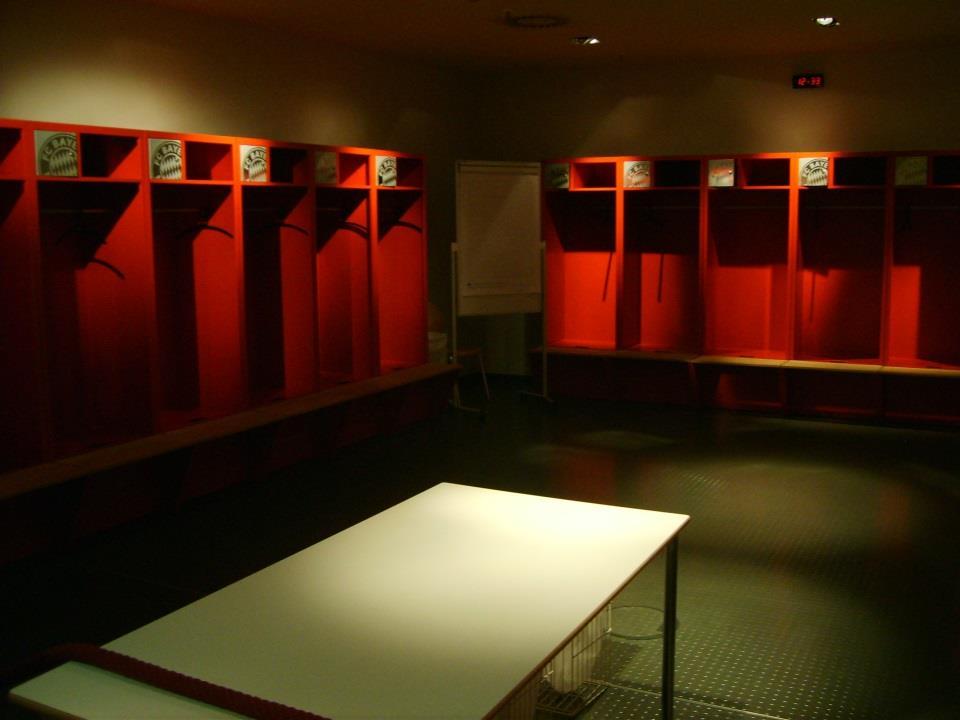

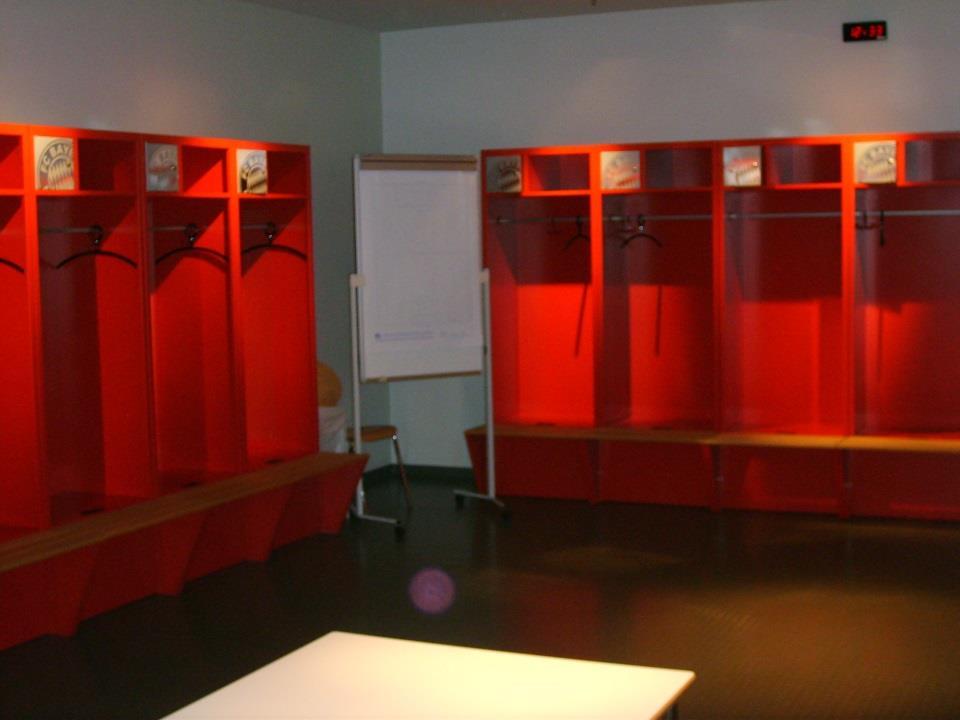

50 Megvalósítandó funkciók Bayern München öltözője 50

51 Megvalósítandó funkciók ellenfél öltözője 51

52 Megvalósítandó funkciók kiegészítő helyiségek 52

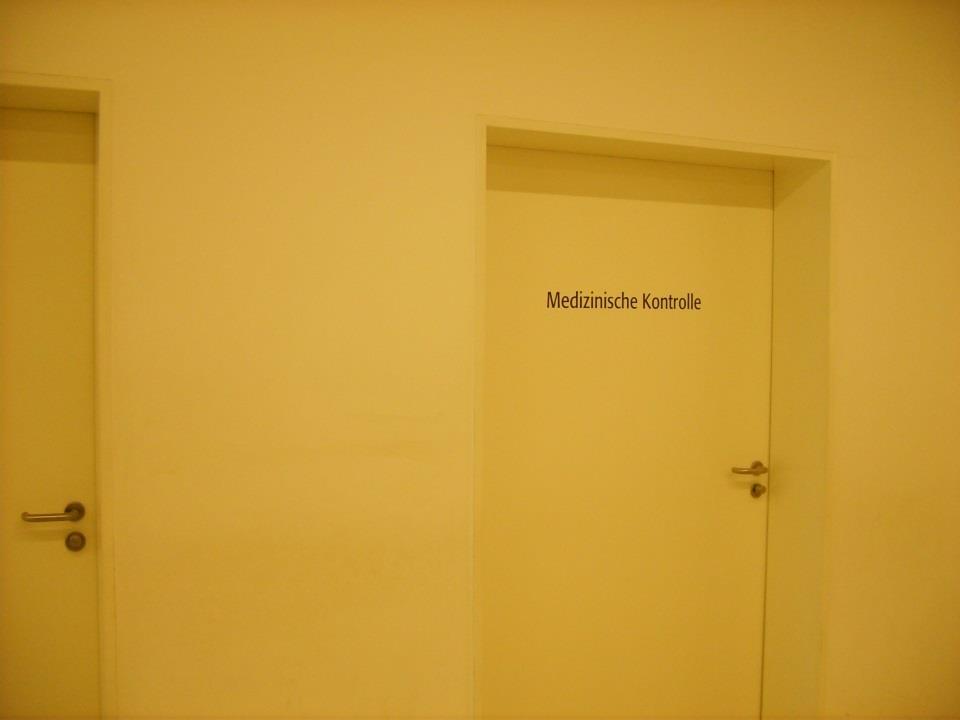

53 Megvalósítandó funkciók kiegészítő helyiségek 53

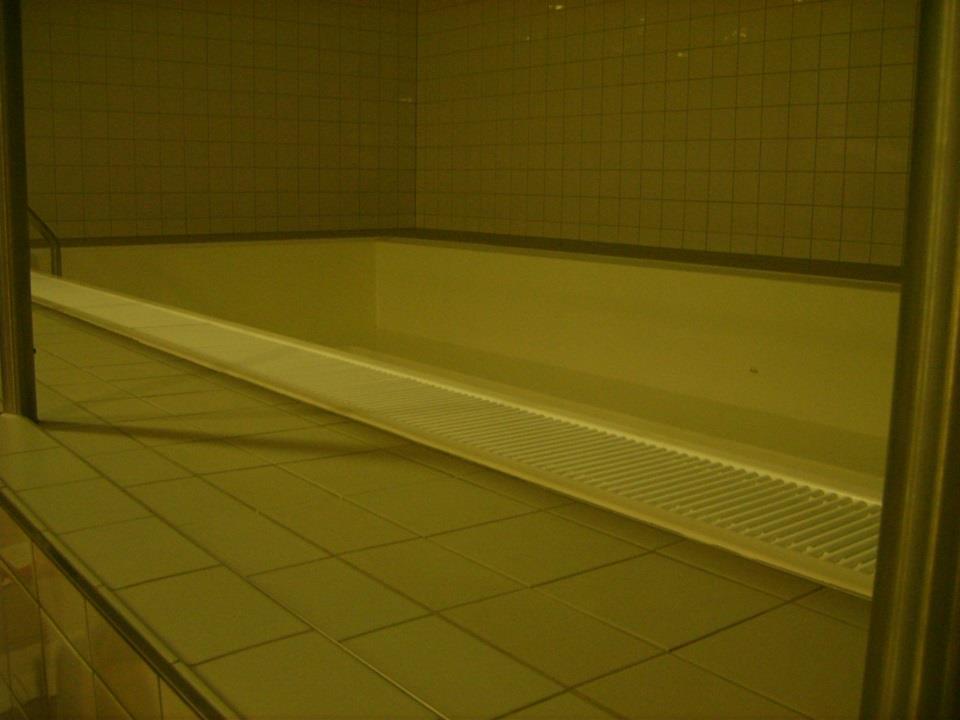

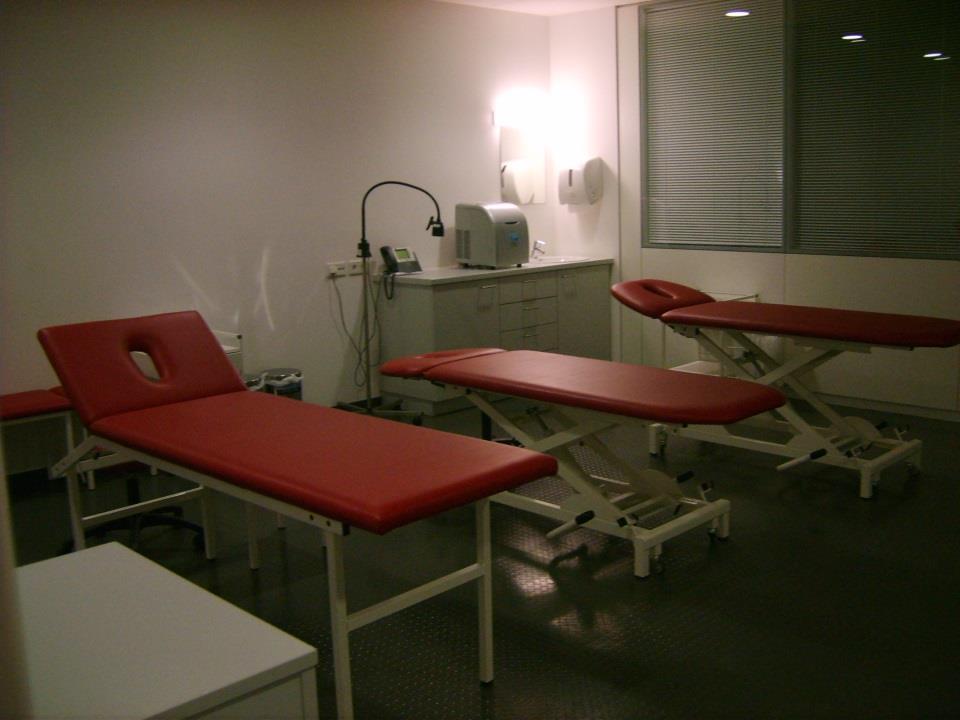

54 Megvalósítandó funkciók kiegészítő helyiségek 54

55 Megvalósítandó funkciók kiegészítő helyiségek 55
