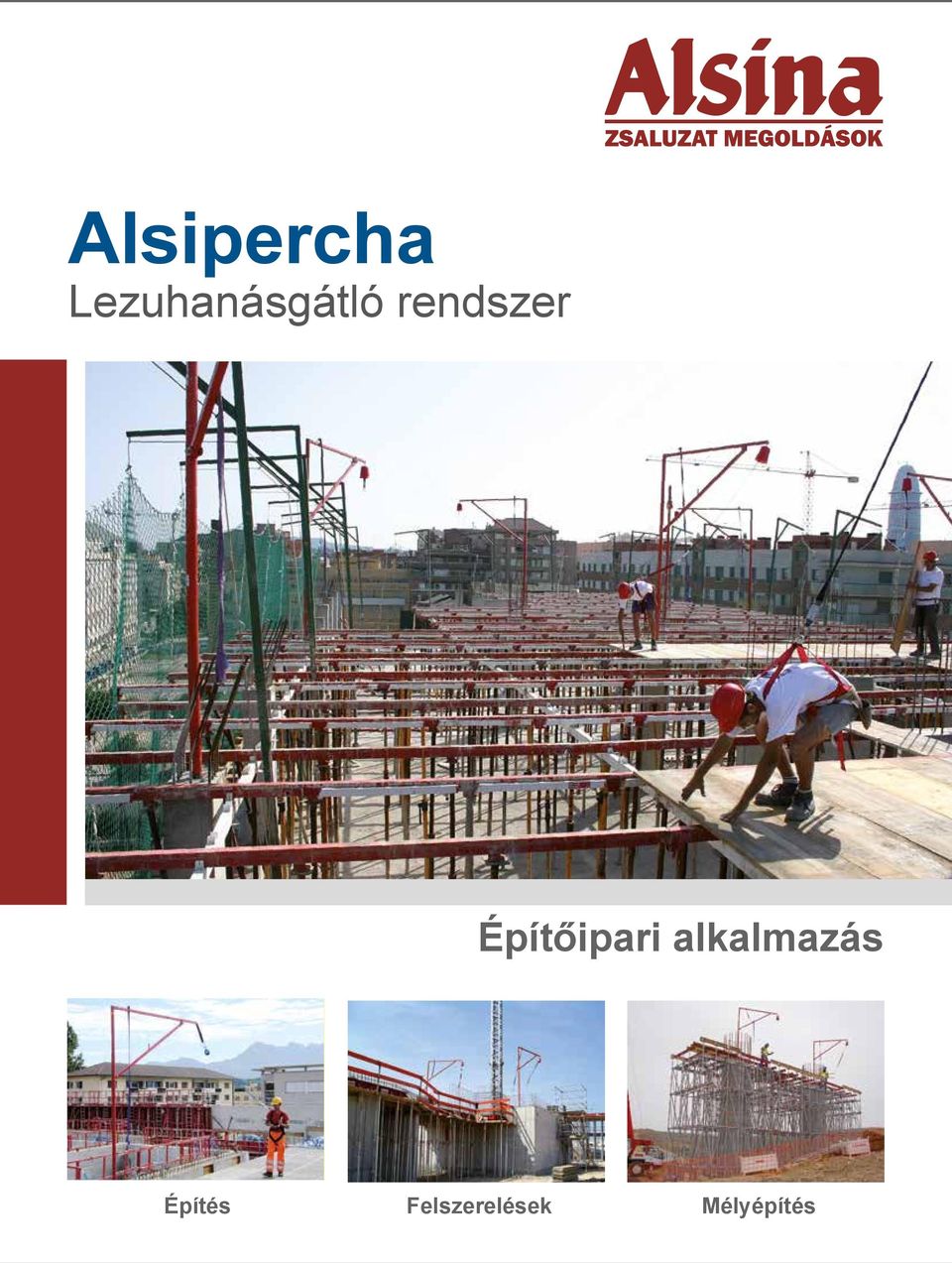

1 Alsipercha Lezuhanásgátló rendszer Építés Felszerelések Mélyépítés

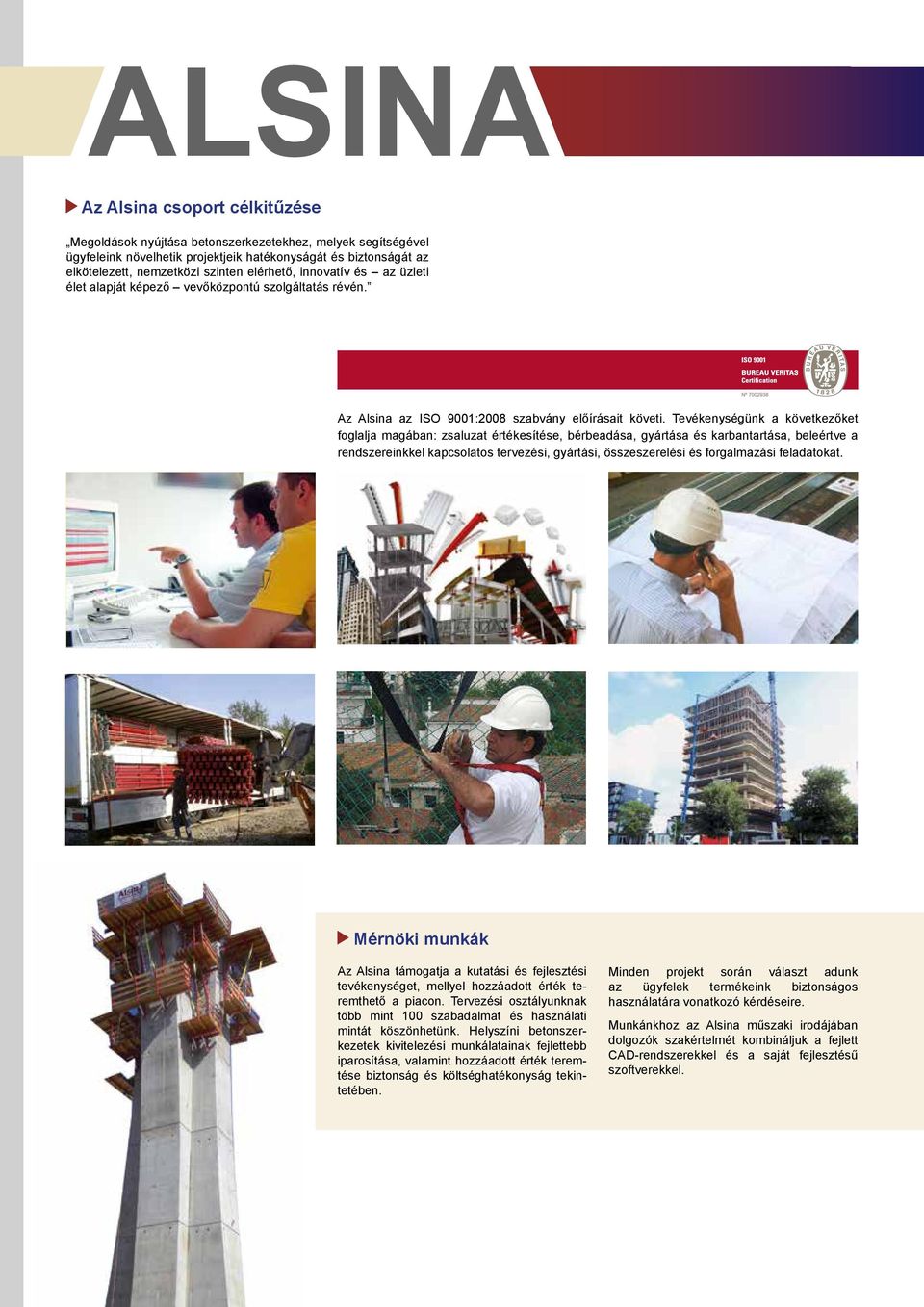

2 ALSINA Az Alsina csoport célkitűzése Megoldások nyújtása betonszerkezetekhez, melyek segítségével ügyfeleink növelhetik projektjeik hatékonyságát és biztonságát az elkötelezett, nemzetközi szinten elérhető, innovatív és az üzleti élet alapját képező vevőközpontú szolgáltatás révén. Az Alsina az ISO 9001:2008 szabvány előírásait követi. Tevékenységünk a következőket foglalja magában: zsaluzat értékesítése, bérbeadása, gyártása és karbantartása, beleértve a rendszereinkkel kapcsolatos tervezési, gyártási, összeszerelési és forgalmazási feladatokat. Mérnöki munkák Az Alsina támogatja a kutatási és fejlesztési tevékenységet, mellyel hozzáadott érték teremthető a piacon. Tervezési osztályunknak több mint 100 szabadalmat és használati mintát köszönhetünk. Helyszíni betonszerkezetek kivitelezési munkálatainak fejlettebb iparosítása, valamint hozzáadott érték teremtése biztonság és költséghatékonyság tekintetében. Minden projekt során választ adunk az ügyfelek termékeink biztonságos használatára vonatkozó kérdéseire. Munkánkhoz az Alsina műszaki irodájában dolgozók szakértelmét kombináljuk a fejlett CAD-rendszerekkel és a saját fejlesztésű szoftverekkel.

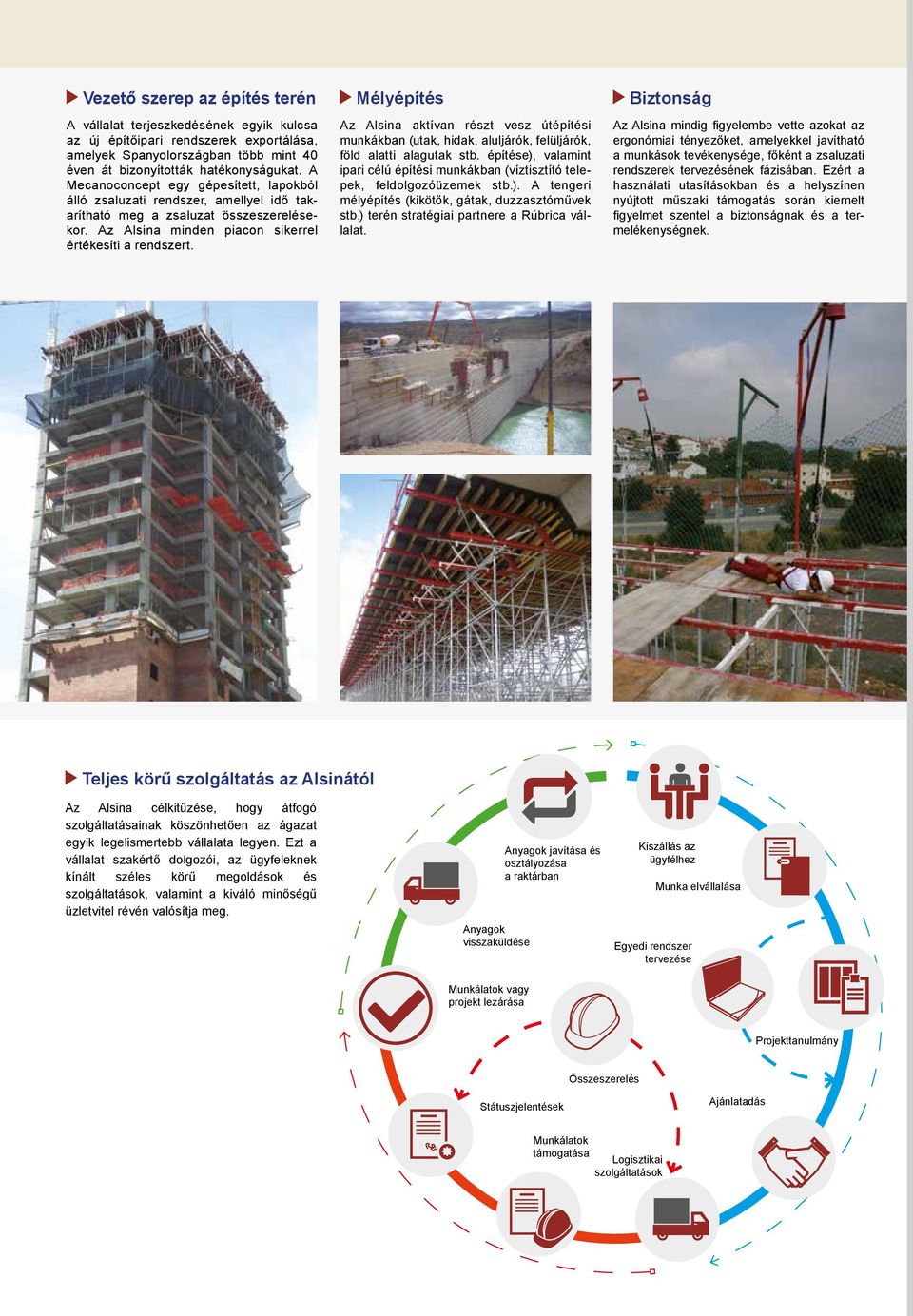

3 Vezető szerep az építés terén Mélyépítés Biztonság A vállalat terjeszkedésének egyik kulcsa az új építőipari rendszerek exportálása, amelyek Spanyolországban több mint 40 éven át bizonyították hatékonyságukat. A Mecanoconcept egy gépesített, lapokból álló zsaluzati rendszer, amellyel idő takarítható meg a zsaluzat összeszerelésekor. Az Alsina minden piacon sikerrel értékesíti a rendszert. Az Alsina aktívan részt vesz útépítési munkákban (utak, hidak, aluljárók, felüljárók, föld alatti alagutak stb. építése), valamint ipari célú építési munkákban (víztisztító telepek, feldolgozóüzemek stb.). A tengeri mélyépítés (kikötők, gátak, duzzasztóművek stb.) terén stratégiai partnere a Rúbrica vállalat. Az Alsina mindig figyelembe vette azokat az ergonómiai tényezőket, amelyekkel javítható a munkások tevékenysége, főként a zsaluzati rendszerek tervezésének fázisában. Ezért a használati utasításokban és a helyszínen nyújtott műszaki támogatás során kiemelt figyelmet szentel a biztonságnak és a termelékenységnek. Teljes körű szolgáltatás az Alsinától Az Alsina célkitűzése, hogy átfogó szolgáltatásainak köszönhetően az ágazat egyik legelismertebb vállalata legyen. Ezt a vállalat szakértő dolgozói, az ügyfeleknek kínált széles körű megoldások és szolgáltatások, valamint a kiváló minőségű üzletvitel révén valósítja meg. Anyagok visszaküldése Anyagok javítása és osztályozása a raktárban Kiszállás az ügyfélhez Egyedi rendszer tervezése Munka elvállalása Munkálatok vagy projekt lezárása Projekttanulmány Összeszerelés Státuszjelentések Ajánlatadás Munkálatok támogatása Logisztikai szolgáltatások

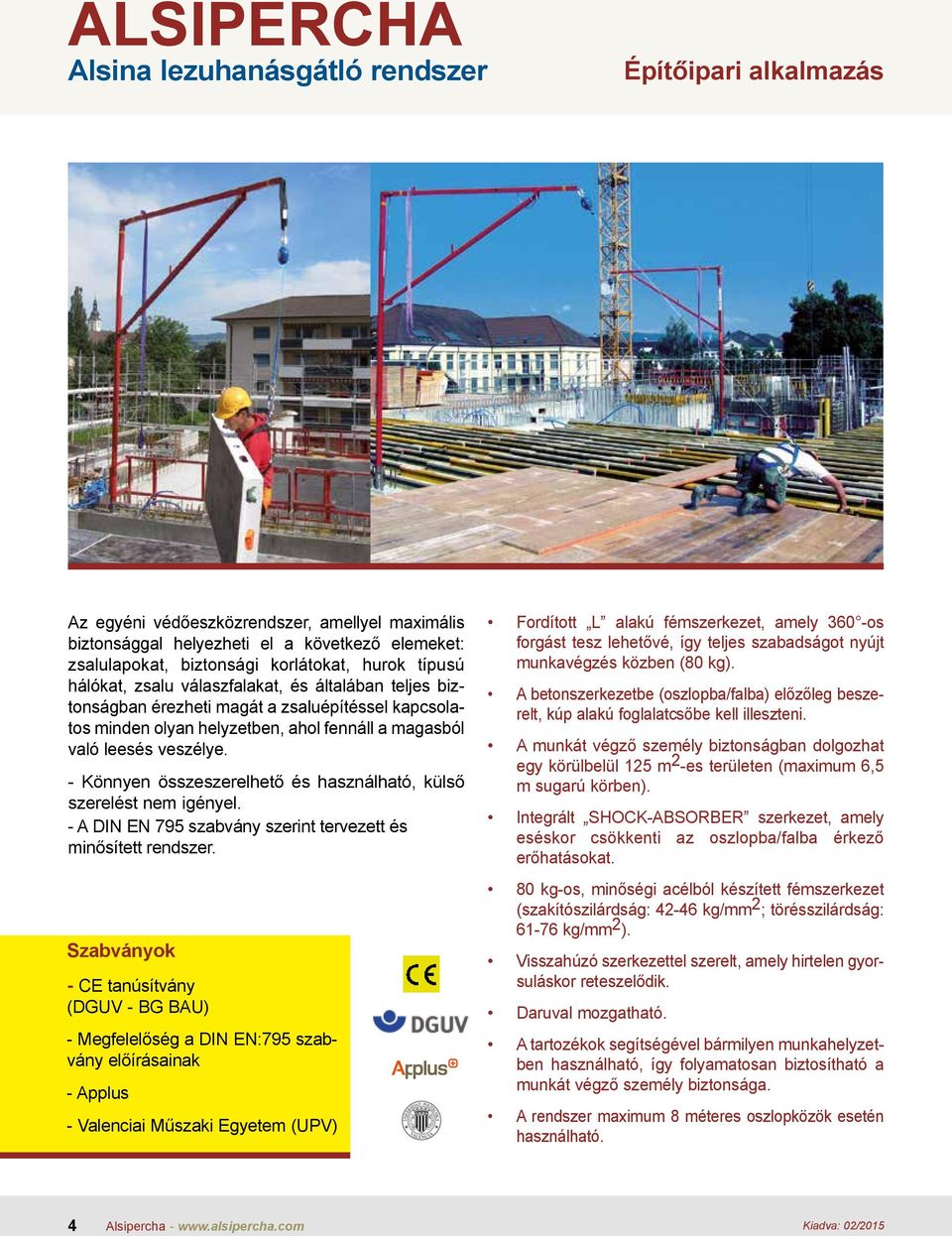

4 ALSIPERCHA Alsina lezuhanásgátló rendszer Az egyéni védőeszközrendszer, amellyel maximális biztonsággal helyezheti el a következő elemeket: zsalulapokat, biztonsági korlátokat, hurok típusú hálókat, zsalu válaszfalakat, és általában teljes biztonságban érezheti magát a zsaluépítéssel kapcsolatos minden olyan helyzetben, ahol fennáll a magasból való leesés veszélye. - Könnyen összeszerelhető és használható, külső szerelést nem igényel. - A DIN EN 795 szabvány szerint tervezett és minősített rendszer. Szabványok - CE tanúsítvány (DGUV - BG BAU) - Megfelelőség a DIN EN:795 szabvány előírásainak - Applus - Valenciai Műszaki Egyetem (UPV) Fordított L alakú fémszerkezet, amely 360 -os forgást tesz lehetővé, így teljes szabadságot nyújt munkavégzés közben (80 kg). A betonszerkezetbe (oszlopba/falba) előzőleg beszerelt, kúp alakú foglalatcsőbe kell illeszteni. A munkát végző személy biztonságban dolgozhat egy körülbelül 125 m 2 -es területen (maximum 6,5 m sugarú körben). Integrált SHOCK-ABSORBER szerkezet, amely eséskor csökkenti az oszlopba/falba érkező erőhatásokat. 80 kg-os, minőségi acélból készített fémszerkezet (szakítószilárdság: kg/mm 2 ; törésszilárdság: kg/mm 2 ). Visszahúzó szerkezettel szerelt, amely hirtelen gyorsuláskor reteszelődik. Daruval mozgatható. A tartozékok segítségével bármilyen munkahelyzetben használható, így folyamatosan biztosítható a munkát végző személy biztonsága. A rendszer maximum 8 méteres oszlopközök esetén használható. 4 Alsipercha - Kiadva: 02/2015

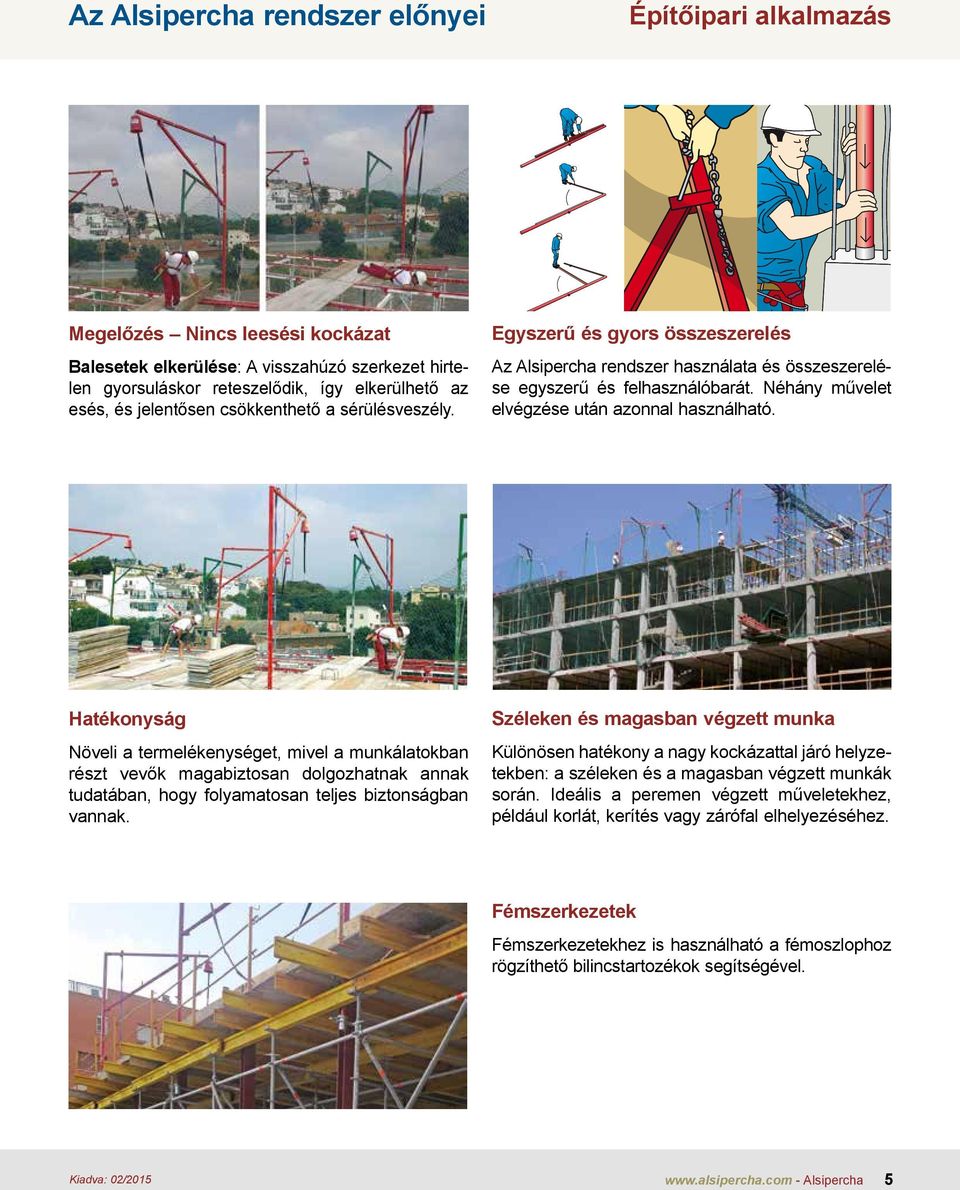

5 Az Alsipercha rendszer előnyei Megelőzés Nincs leesési kockázat Balesetek elkerülése: A visszahúzó szerkezet hirtelen gyorsuláskor reteszelődik, így elkerülhető az esés, és jelentősen csökkenthető a sérülésveszély. Egyszerű és gyors összeszerelés Az Alsipercha rendszer használata és összeszerelése egyszerű és felhasználóbarát. Néhány művelet elvégzése után azonnal használható. Hatékonyság Növeli a termelékenységet, mivel a munkálatokban részt vevők magabiztosan dolgozhatnak annak tudatában, hogy folyamatosan teljes biztonságban vannak. Széleken és magasban végzett munka Különösen hatékony a nagy kockázattal járó helyzetekben: a széleken és a magasban végzett munkák során. Ideális a peremen végzett műveletekhez, például korlát, kerítés vagy zárófal elhelyezéséhez. Fémszerkezetek Fémszerkezetekhez is használható a fémoszlophoz rögzíthető bilincstartozékok segítségével. Kiadva: 02/ Alsipercha 5

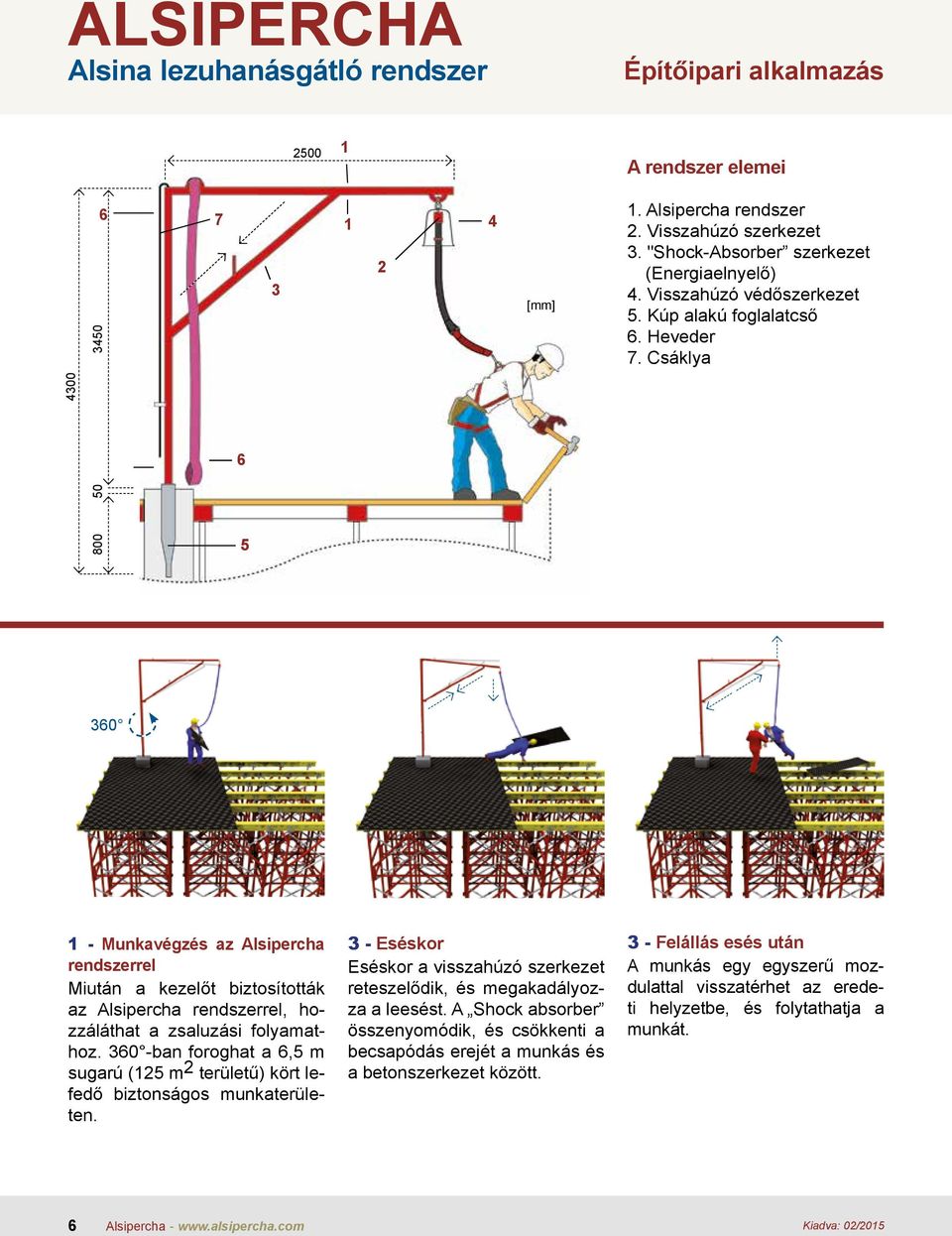

6 ALSIPERCHA Alsina lezuhanásgátló rendszer A rendszer elemei [mm] 1. Alsipercha rendszer 2. Visszahúzó szerkezet 3. "Shock-Absorber szerkezet (Energiaelnyelő) 4. Visszahúzó védőszerkezet 5. Kúp alakú foglalatcső 6. Heveder 7. Csáklya Munkavégzés az Alsipercha rendszerrel Miután a kezelőt biztosították az Alsipercha rendszerrel, hozzáláthat a zsaluzási folyamathoz ban foroghat a 6,5 m sugarú (125 m 2 területű) kört lefedő biztonságos munkaterületen. 3 - Eséskor Eséskor a visszahúzó szerkezet reteszelődik, és megakadályozza a leesést. A Shock absorber összenyomódik, és csökkenti a becsapódás erejét a munkás és a betonszerkezet között. 3 - Felállás esés után A munkás egy egyszerű mozdulattal visszatérhet az eredeti helyzetbe, és folytathatja a munkát. 6 Alsipercha - Kiadva: 02/2015

7 A rendszer telepítése és használata 1 - Tervezés A rendszerrel végzett munka megkönnyítése és annak optimális használata érdekében ajánlott, hogy megtervezzük a rendszerek elhelyezését a zsaluzásra váró területen. A tervezéskor vegye figyelembe, hogy a rendszer egy maximum 6,5 méter sugarú kört fed le. 2 - A kúp alakú foglalatcső elhelyezése A rögzítőcsöveket azokba az oszlopokba kell helyezni, amelyeket betonozni fogunk. Miután megkötött a beton, hozzáláthat az Alsipercha telepítéséhez, a munkaterület egyik szélén kezdve. A szintező tartozék segítségével biztosítható a rögzítőcső függőleges helyzete. 3 - A rendszer használata Miután a kezelőt biztosították az Alsipercha rendszerrel, hozzáláthat a zsaluzási folyamathoz. 360 ban foroghat a 6,5 m sugarú (125 m 2 területű) kört lefedő biztonságos munkaterületen. 4 - Rögzítési pont biztonságos váltása A horogtartozék segítségével megközelítjük a legközelebbi Alsipercha rendszert a rögzítési pont cseréjéhez. A munkát végző személy mindvégig biztonságban van. Kiadva: 02/ Alsipercha 7

8 ALSIPERCHA Referenciamunkák Alsipercha projektek világszerte Spanyolország Olaszország Egyesült Királyság Egyesült Királyság Portugália 8 Alsipercha - Kiadva: 02/2015

9 Referenciamunkák Alsipercha projektek világszerte Lengyelország Románia Egyesült Királyság Egyesült Államok Kiadva: 02/ Alsipercha 9

10 ALSIPERCHA Referenciamunkák Alsipercha projektek világszerte Svájc Egyesült Államok Egyesült Államok 10 Alsipercha - Kiadva: 02/2015

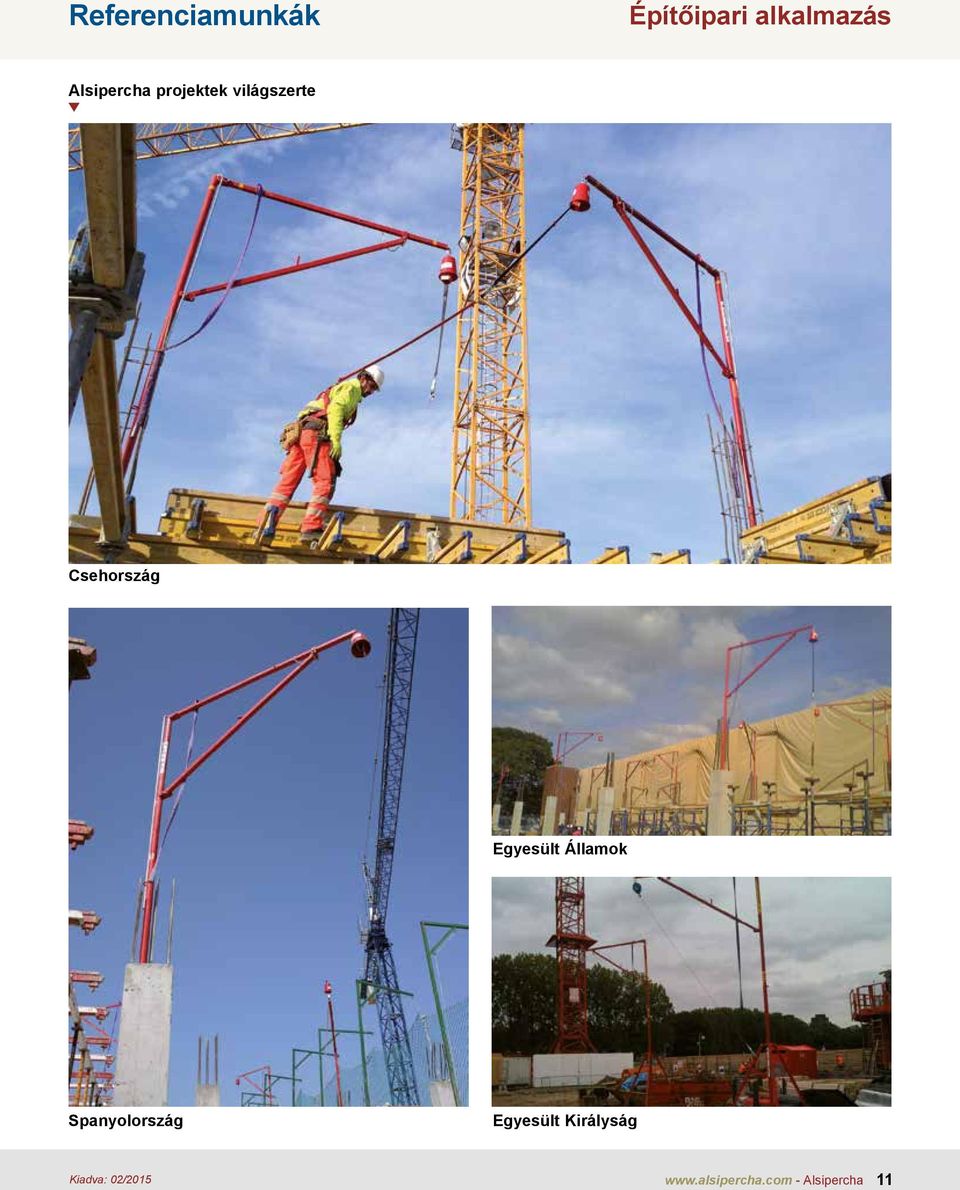

11 Referenciamunkák Alsipercha projektek világszerte Csehország Egyesült Államok Spanyolország Egyesült Királyság Kiadva: 02/ Alsipercha 11

12 Alsina: Mérnöki tervezés a betonszerkezetek területén Átfogó műszaki, logisztikai és kereskedelmi szolgáltatások Alsina állványrendszerek, biztonságos és megbízható rendszerek Mecano Alsina: Gazdaságos és biztonságos megoldások lapokból álló zsalurendszerekhez Megoldások mélyépítési projektekhez Puntes, Cimbras és alátámasztás biztonságos és tartós megoldások Felszerelések alagutakhoz, kikötőkhöz és mozgó darukhoz Megoldások oszlopok és pillérek zsaluzásához Hozzáférést biztosító és biztonsági rendszerek Megoldások egyenes és ívelt falak, ill.hordozható panelek zsaluzásához Tartozékok teljes választéka rendszereinkhez Grupo Alsina Camí de la Font Freda, Montcada i Reixac Barcelona (Spanyolország) Tel.: (+34) Fax: (+34) Web: / alsinainfo@alsina.com Információ GrupoAlsina AlsinaFormworkEngineering Kiadva: 02/2015
