SANTO KA. Elektronikus hűtőszekrény. Használati útmutató

Átírás

1 SANTO KA Elektronikus hűtőszekrény Használati útmutató

2 Kedves Vásárló! Mielőtt az új hűtőkészüléket üzembe helyezi - kérjük, hogy gondosan olvassa át ezt a Használati útmutatót. Ez a füzet fontos információkat tartalmaz a készülék biztonságos használatához, az elhelyezéséhez és ápolásához. A Használati útmutatót gondosan őrizze meg és ha a készüléket eladja, vagy elajándékozza, akkor a Használati útmutatót is adja át az új tulajdonosnak. A figyelmeztető háromszöggel kezdődő bekezdéseket (Figyelmeztetés! Figyelem! Vigyázat!) tartalmazó sorokat figyelmesen olvassa el, mert ezek az útmutatások az Ön biztonságát szolgálják és nagyon fontos előírásokat tartalmaznak a készülék használatához. 1. Ezek a sorok lépésről lépésre haladva elmagyarázzák Önnek a készülék kezelésére vonatkozó legfontosabb előírásokat és utasításokat Ezekben a fejezetekben kiegészítő információkat és hasznos tanácsokat talál a készülék használatához. A lóherét jelképező bekezdések útmutatásokat és tanácsokat tartalmaznak a készülék gazdaságos és környezetkímélő üzemeltetésére vonatkozóan. Amennyiben a használat során kisebb-nagyobb üzemzavart észlel, akkor először tanulmányozza át a "Mit kell tenni, ha" c. fejezetet, ahol segítséget talál ahhoz, hogy saját maga is kijavíthassa a hibát. Komolyabb üzemzavar esetén forduljon a Vevőszolgálathoz, illetve a jótállási jegyben megadott szervizhez. 2

3 Tartalomjegyzék Biztonság Gondoskodás Információk a csomagoló anyagokhoz Gondoskodás a régi készülékről A készülék szállítása Szállítási tartozékok eltávolítása Felállítás Felállítási hely A hűtőkészüléknek levegőre van szüksége A készülék kiigazítása Elektromos csatlakoztatás Az ajtó nyitásirányának megcserélése A készülék bemutatása A készülék kialakítása Kezelőpanel Hőfokbeállító gombok Hőfokkijelző COOLMATIC-gomb WARNUNG AUS-gomb (FIGYELMEZTETÉS KI) Üzembe helyezés előtt Üzembe helyezés Hőmérséklet beállítása Nyitott ajtó - figyelmeztetés Hőmérséklet-figyelmeztetés A készülék kikapcsolása Az ajtó nyitása Belső kialakítás Tároló polcok Variálható belső ajtó Üvegtároló polc Üvegtartó Helyes tárolás Leolvasztás A normáltér leolvasztása automatikus Tisztítás és ápolás Energiatakarékossági tanácsok Mit kell tenni, ha... Segítség üzemzavar esetén Izzólámpa cseréje Normál üzemi zajok Szabványok, normák, irányelvek Vevőszolgálat Műszaki adatok

4 Biztonság Az általunk gyártott hűtőkészülékek megfelelnek az érvényes biztonságtechnikai előírásoknak és a biztonságos használatra vonatkozó követelményeknek. Ennek ellenére azt ajánljuk, hogy mindig tartsa szem előtt az alábbi biztonsági útmutatásokat. Rendeltetésszerű használat A hűtőkészülék kizárólag háztartási használatra készült. A készülék élelmiszerek lehűtésére és tárolására alkalmas. Ha a készüléket a fentitől eltérő célra, vagy nem az előírásoknak megfelelően használják, akkor az esetlegesen bekövetkező károkért a gyártó minden felelősséget elhárít magától. A hűtőkészülék átépítése, vagy jellemzőinek a megváltoztatása biztonsági okok miatt szigorúan tilos. Ha a készüléket kereskedelmi, vagy más célra használják, akkor figyelembe kell venni az ide vonatkozó érvényes előírásokat és szabályokat. Az első használat előtt Ellenőrizze, hogy a szállítás során nem érte-e valamilyen sérülés a készüléket. A megsérült készüléket tilos üzembe helyezni. Sérülés esetén forduljon a szállítást végző céghez. Hűtőközeg A készülék hűtőközege izobutánt (R600a) tartalmaz, ami természetes gáz és a környezeti összeférhetősége is kiváló, azonban a gáz éghető. Vigyázzon ezért arra, hogy a készülék szállítása és a felállítása során a hűtőrendszert sehol se érje külső sérülés. A hűtőrendszerben történt esetleges sérüléskor: - kerülni kell a nyílt láng, a dohányzás, vagy a szikra használatát, - alaposan ki kell szellőztetni a helyiséget. Gyermekvédelem A csomagoló anyagok (pl. fóliák, sztiropol) veszélyt jelentenek a gyerekek számára. Fulladásveszély! Tartsa távol ezért a gyerekeket a csomagoló anyagoktól. A kiselejtezésre váró régi készüléket először tegye használhatatlanná. Vágja le róla a hálózati vezetéket és adott esetben szerelje ki, vagy törje szét a zárszerkezetét. Ezzel ugyanis megakadályozhatja, hogy a kiselejtezett készülékkel játszó gyerekek magukra zárhassák az ajtót és életveszélyes helyzetbe kerüljenek. A gyerekek gyakran nem ismerik fel a háztartási elektromos készülékekkel kapcsolatban felmerülő veszélyeket. Ezért nagyon fontos, hogy gondoskodjon a megfelelő felügyeletről és ne engedje, hogy a gyerekek játékszernek használják a készüléket. 4

5 Általános napi használat Alacsony hőmérsékleten az éghető gázokkal és folyadékokkal megtöltött palackok tömítetlenek lesznek. Robbanásveszély! Ezért semmilyen éghető anyagot (pl. spray-s flakont, tűzoltó készüléket, újratölthető gáztöltőt, stb.) ne tároljon a hűtőkészülékben. Figyelmeztetés: Semmilyen elektromos készüléket (pl. elektromos fagylaltgép, mixer, stb.) ne üzemeltessen a hűtőszekrényben - kivéve, ha a gyártó ezt kifejezetten megengedi. Figyelmeztetés: A készülék megfelelő működése érdekében soha ne takarja le a szellőző nyílásokat. Figyelmeztetés: A leolvasztás meggyorsításához nem szabad semmiféle gépi-, vagy mesterséges segédeszközt használni. Minden tisztítási munka előtt kapcsolja ki a készüléket és húzza ki a csatlakozó dugót a konnektorból, vagy kapcsolja le a főbiztosítékot. Az elektromos hálózatról történő leválasztásnál mindig a csatlakozó dugót fogja meg és ne a vezetéknél megfogva rántsa ki a fali konnektorból. Üzemzavar esetén Ha adott esetben valamilyen üzemzavar következik be, akkor először próbálja meg saját maga elhárítani a hibát a Mit kell tenni, ha... című fejezetben leírtak szerint. Ha nem tudja a hibát megszüntetni, akkor semmilyen körülmények között se próbálkozzon saját maga a készülék javításával. A meghibásodott készülék javítását, beleértve a csatlakozó vezeték cseréjét is, csak a jótállási jegyben megjelölt szerviz végezheti, eredeti gyári alkatrészek felhasználásával. Az illetéktelen beavatkozás nemcsak a jótállás megvonásával jár, de veszélyes is. 5

6 Gondoskodás Információk a csomagoló anyagokhoz A készülékhez használt csomagoló anyagokról szakszerűen kell gondoskodni. A csomagolásra használt minden anyag környezetbarát és újrafelhasználható anyagból készült. A műanyagok szintén újrahasznosítható anyagból készültek, amelyeknél a következő, ismert jelölések használatosak: >PE< (polietilén) = pl. a külső borításhoz és a belső részekhez, >PS< (polisztirol) = pl. a habosított polisztirol anyagok, alapjában FCKW-mentesek. A keménykarton részek hulladékpapírból készültek, amelyeket a hulladékgyűjtő helyen kell leadni. Gondoskodás a régi készülékről Környezetvédelmi szempontból szakszerűen kell gondoskodni a hűtőkészülékekről. Ez egyaránt vonatkozik a régi és az új készülékre is. Vigyázat: Mielőtt a régi készüléket kiselejtezi, tegye előbb használhatatlanná. Távolítsa el a csatlakozó dugót, vágja le az elektromos kábelt és ha van, akkor tegye használhatatlanná a zárszerkezetet is. Ezzel elkerülhető, hogy a játszó gyerekek magukra zárhassák az ajtót (Fulladásveszély!), vagy ne kerülhessenek más életveszélyes helyzetbe. Gondoskodási útmutatások: A készülék nem dobható ki a normál háztartási szemét közé. Ügyeljen arra, hogy a készülék hátoldali hőcserélője és a hozzátartozó csövek ne sérüljenek meg. Kérjen felvilágosítást a helyi környezetvédelmi hatóságtól, hogy a kiselejtezett régi készülék hol helyezhető el, vagy hol adható le. 6

7 A készülék szállítása A készülék szállításához két személy szükséges. A legjobb és legkönnyebb az, ha a készüléket az egyik személy elöl a lábazatnál, a másik személy pedig hátul, a készülék felső részénél megfogva szállítja. 1. A készüléket az ábrán látható módon kell megfogni és szállítani. 2. A készülék végső felállítási helyre történő elhelyezésénél óvatosan nyomja meg az ajtó felső részét és kissé döntse hátra a készüléket. Ezáltal a tömeg a hátsó görgőkre terhelődik és a készülék könnyen betolható a helyére. Szállítási tartozékok eltávolítása A készüléket, valamint a belső tartozékokat védelemmel látták el a szállításhoz. 1. Minden ragasztószalagot és műanyag szállítási tartozékot távolítson el a készülék belsejéből. A leragadt ragasztószalag-maradványokat adott esetben mosóbenzin segítségével távolíthatja el. 2. Távolítsa el az ajtó belső oldaláról az ajtótömítést védő részeket. 7

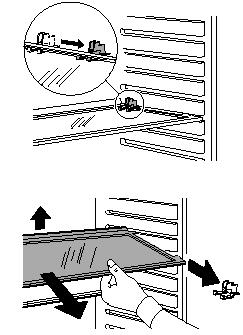

8 4. A biztosító darabokat tolja előrefelé a tároló polc szélére. 5. Húzza előre addig a tároló polcot, amíg lefelé billenthető nem lesz, majd távolítsa el a biztosító darabokat a vezetékekből. Felállítás Felállítási hely A készüléket jól szellőző és száraz helyen kell felállítani. A környezeti hőmérséklet befolyásolja az energiafogyasztást és kihatással van a készülék funkcióinak működésére is. Ezért soha ne tegye a készüléket: - közvetlen napsugárzásnak kitett helyre, - fűtőtest, illetve tűzhely, vagy más hőforrás közvetlen közelébe, - csak olyan helyen állítsa fel a készüléket, ahol a környezeti hőmérséklet megfelel a készülékre vonatkozó klímaosztály előírásnak. A készülék klímaosztályba sorolását az adattáblán találja, amely a készülék belsejében, a jobboldalon található. A következő táblázat megadja, hogy milyen környezeti hőmérséklethez milyen klímaosztály tartozik. Klímaosztály SN N ST T Környezeti hőmérséklet +10-től +32 o C-ig +16-tól +32 o C-ig +18-tól +38 o C-ig +18-tól +43 o C-ig Ha elkerülhetetlen, hogy a készüléket egy hőforrás közelében helyezze el, akkor tartsa be az alábbi minimális távolságokat: - elektromos tűzhelytől 3 cm, - olaj- és szilárd tüzelésű kályhától 30 cm. 8

9 Ha a fenti távolságok betartására nincs lehetőség, akkor a tűzhely és a hűtőkészülék közé egy hőszigetelő lapot kell behelyezni. 9

10 A hűtőkészüléknek levegőre van szüksége A készülék szellőzését biztosító levegő a lábazatnál található rácsozatnál lép be, majd végighalad a hátoldalon és a felső felületnél lép ki. Az elhelyezésnél tehát ügyelni kell arra, hogy ezek a részek mindig szabadon maradjanak. Figyelem! Ha a készüléket pl. egy konyhai felső szekrény alá kívánja állítani, akkor legalább 10 cm-es szabad résznek kell lenni a felső szekrény alsó éle és a hűtőkészülék felső síkja között. A készülék kiigazítása 1. A készüléket egy vízszintes és szilárd padlózaton kell felállítani. A padlózat kisebb egyenetlenségeit a két első állítható menetes láb be- vagy kicsavarásával igazíthatja ki. 2. Ha két hűtőkészüléket szeretne egymás mellé felállítani, akkor a készülékek közé be kell ragasztani a mellékelt távtartókat. Lásd ábra. 10

11 Elektromos csatlakoztatás A készüléket csak az előírásoknak megfelelő védőérintkezővel ellátott, földelt konnektorhoz szabad csatlakoztatni. A készülék biztosíték igénye 10 A. Ha ez nem áll a rendelkezésre, akkor annak kiépítését csak arra feljogosított elektromos szakember, szerviz végezheti el az érvényes előírások betartásával. Ha a készüléket fix bekötéssel szeretné a hálózatra csatlakoztatni, akkor egy minimum 3 mm-es érintkező távolsággal rendelkező kapcsolót (pl. biztosíték, LS-kapcsoló, védőkapcsoló, stb.) kell a készülék után beépíteni, vagy olyan megszakítót, amellyel a készülék könnyedén lekapcsolható az elektromos hálózatról. 1. Mielőtt bekapcsolja a készüléket győződjön meg arról, hogy az Ön lakhelyén lévő elektromos hálózat adatai megegyeznek-e az adattáblán megadott értékekkel. Pl. AC V 50 Hz, vagy V 50 Hz. (Azaz V-os, 50 Hz-es váltóáram). Az adattábla a készülék belsejében, a baloldali részén belül található. Figyelem: Ha a készülék hálózati vezetéke megsérül, akkor - az életveszély elhárítása érdekében - kizárólag a Vevőszolgálattal, vagy a kijelölt szervizzel cseréltesse ki. Figyelmeztetés: Tilos a készüléket az egyenáramot 230 V-os váltóárammá átalakító, un. energiatakarékos csatlakozóhoz csatlakoztatni (pl. napkollektor, hajóáram). 11

12 Az ajtó nyitásirányának megcserélése Amennyiben a felállítás helye megköveteli, akkor a jobbra nyíló ajtót (gyári beállítás) balra nyílóra cserélheti meg. Figyelmeztetés! A szerelési munkák megkezdése előtt a készüléket ki kell kapcsolni és le kell választani az elektromos hálózatról. 1. Nyissa ki az ajtót és a lábazati panelt húzza ki előre. Az ajtótartó fedelet a baloldalról helyezze át a jobboldalra. Zárja be az ajtót. 2. Zárt ajtó mellett csavarozza ki a kereszthornyú csavarokat az alsó ajtótartóból és lefelé mozdítva vegye le az ajtótartót. 3. Vegye le az ajtótartóról az ajtóveretet (1, 2). Helyezze át jobboldali furatból a baloldali furatba a tartócsapot. A mellékelt ajtóveretet helyezze fel a tartócsapra (4, 5). 12

13 4. Vegye ki lent a jobboldali ajtóveretet (1). Balról jobbra helyezze át az ajtótartó fedelet (2). A mellékelt ajtóveretet lent a baloldalon helyezze be az ajtóba. Előre mozdítva óvatosan vegye le az ajtót és tegye félre. 5. Helyezze át balra a felső tartócsapot. 6. Tolja rá óvatosan az ajtót a felső tartócsapra és zárja be az ajtót. 7. Helyezze be baloldalon lent az ajtóba az alsó ajtótartót a tartócsappal együtt és csavarozza fel szilárdan. 8. Nyissa ki az ajtót és helyezze fel a lábazati panelt. 9. Balról jobbra helyezze át az ajtófogantyút és a mellékelt műanyag dugókkal zárja le az üresen maradt furatokat. 13

14 A készülék bemutatása A készülék kialakítása (Különböző modellek)! Kezelőpanel " Vaj-/sajttartó fedéllel # Ajtóba szerelt rakodó rekeszek $ Variálható rakodó boksz % Üvegtartó & ' Rakodópolcok ( Üvegtároló polc ) Adattábla Zöldség-/gyümölcstároló rekesz 14

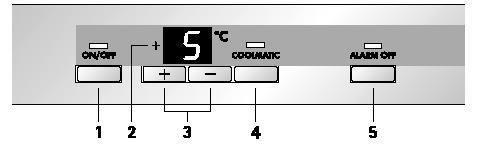

15 Kezelőpanel 1 BE/KI-gomb és hálózati ellenőrző lámpa (zöld) 2 Hőfokkijelző 3 Hőfokbeállító gombok 4 COOLMATIC-gomb, bekapcsolt COOLMATIC-funkció kijelző lámpával (sárga) 5 WARNUNG AUS-gomb (FIGYELMEZTETÉS KI) (Lásd az Ellenőrző- és információs rendszer c. fejezetet.) Hőfokbeállító gombok A hőmérséklet beállítását a + (MELEGEBB) és a - (HIDEGEBB) gombokkal lehet elvégezni A gombok összeköttetésben állnak a hőfokkijelzővel. Ha a + (MELEGEBB), vagy a - (HIDEGEBB) gomb valamelyikét megnyomja, akkor a hőfokkijelző az IST-hőmérsékletről (hőfokkijelző világít) a SOLL- hőmérsékletre (hőfokkijelző villog) kapcsol át. A két gomb bármelyikének a további megnyomásával a SOLL-hőmérséklet a kijelzőben 1 o C-kal továbbállítódik. Ha egyik gombot sem nyomja meg, akkor a hőfokkijelző egy rövid idő múlva (kb. 5 másodperc) automatikusan visszakapcsol az IST-hőmérsékletre. SOLL-hőmérséklet jelentése: Azt a hőfokot jelenti, amelynek a normáltérben kell lenni. A SOLL-hőmérséklet villogó számokkal kerül kijelzésre. IST-hőmérséklet jelentése: A hőfokkijelző azt a hőfokot jelzi ki, ami pillanatnyilag a normáltérben valójában van. Az ISThőmérsékletet világító számok jelzik ki. Bekapcsolt COOLMATIC-funkciónál nincs lehetőség a hőfokbeállítás semmiféle megváltoztatására. Hőfokkijelző A hőfokkijelző több információt jelezhet ki. Normál üzemmódban a normáltérben lévő tényleges hőmérsékletet mutatja (IST-hőmérséklet). A hőfokbeállítás ideje alatt a pillanatnyilag beállított hőmérséklet villogva kerül kijelzésre (SOLLhőmérséklet). Ha üzemzavar lép fel a készülék működésében, akkor egy négyzet, vagy egy betű jelenik meg a hőfokkijelzőben. 15

16 COOLMATIC-gomb A COOLMATIC-funkciónak köszönhetően a normáltér gyors hűtése olyan esetekben is biztosítható, amikor nagyobb mennyiségű étel, ital, saláta gyors hűtésére van szükség, pl. vendégség, esküvő. stb. alkalmával. 1. A COOLMATIC-funkció a COOLMATIC-gomb megnyomásával kapcsolható be. A sárga jelzőlámpa felgyullad. Most a COOLMATIC-funkció gondoskodik az intenzív hűtésről. Eközben automatikusan a +2 o C-os SOLL-hőmérséklet kerül kiválasztásra. 6 óra eltelte után a COOLMATIC-funkció magától kikapcsol. A sárga jelzőlámpa kialszik. Ezután újra az eredetileg beállított SOLL-hőmérséklet lesz az irányadó és a hőfokkijelző a tényleges normáltéri hőfokot mutatja. 2. A COOLMATIC-funkció kézzel bármikor megszakítható a COOLMATIC-gomb ismételt megnyomásával. A sárga jelzőlámpa kialszik. Figyelem! Ha a készülék COOLMATIC-funkcióra van bekapcsolva, akkor az eredetileg beállított SOLL-hőmérséklet nem változtatható meg. WARNUNG AUS-gomb (FIGYELMEZTETÉS KI) A WARNUNG AUS gombbal lehet pl. az Ajtó nyitva -figyelmeztetést kísérő akusztikus hangjelzést kikapcsolni, a hosszabb ideig tartó élelmiszer csomagok be-, vagy áthelyezésénél. 16

17 Üzembe helyezés előtt Az elektromos hálózatra való csatlakoztatás és az első üzembe helyezés előtt hagyja kb. 30 percig álló helyzetben a készüléket, ha a házhoz szállítás függőleges helyzetben történt. A fekvő helyzetben szállított készüléket viszont kb. 4 óráig kell függőleges helyzetben állítva hagyni az első bekapcsolás előtt, hogy az olaj visszafolyhasson a kompresszorba. Ellenkező esetben a kompresszor könnyen károsodhat. 1. Az első használat előtt alaposan tisztítsa meg a készülék belső részeit és a tartozékokat is (lásd "Tisztítás és ápolás" c. fejezetet). 2. Az első üzembe helyezés megkezdése előtt a készüléket a Felállítás c. fejezetben előírtaknak megfelelő módon fel kell állítani. Különösen ügyelni kell arra, hogy a felállítás helyén lévő elektromos hálózati adatok egyezzenek meg a készülék adattábláján magadott elektromos adatokkal. Üzembe helyezés 1. Dugja be a csatlakozó dugaszt a fali konnektorba. 2. Nyomja meg a BE/KI-gombot. Egy figyelmeztető hang szólal meg és a piros figyelmeztető kijelző villogva jelzi ki, hogy a készülék még nem érte el az élelmiszerek tárolásához szükséges hőmérsékletet. A kompresszor elindul és automatikusan dolgozik tovább. 3. A figyelmeztető hang kikapcsolásához nyomja meg a WARNUNG AUS-gombot. 4. A hőmérsékletet állítsa +5 o C-ra, vagy hidegebbre. (Lásd a Hőmérséklet beállítása c. fejezetet.) Hőmérséklet beállítása A hőfokbeállító gombok segítségével a normáltér belső hőmérséklete az igényének megfelelően állítható be. 1. Nyomja meg a + (MELEGEBB), vagy a - (HIDEGEBB) gombok valamelyikét. A kijelző átkapcsol és villogva mutatja a pillanatnyilag beállított SOLL-hőmérsékletet. 2. Melegebb hőfok beállításához a + (MELEGEBB) gombot nyomja meg. Hidegebb beállításhoz a - (HIDEGEBB) gombot nyomja meg. A megváltoztatott beállítás azonnal megjelenik a hőfokkijelzőben. Minden egyes gombnyomás után a hőmérséklet 1 o C-kal továbblép. Beállítható hőfoktartomány: +2 o C-tól +8 o C-ig, 1 o C-os lépésekben. Megjegyzés: A normáltérben tárolt élelmiszerek optimális nedvességtartalmának megőrzése szempontjából a +5 o C-os tárolási hőfok a megfelelő. Ha a beállítást követően a gombokat már nem nyomja meg, akkor egy rövid idő után (kb. 5 másodpec) a hőfokkijelző újra a normáltérben pillanatnyilag lévő IST-hőmérsékletet jelzi ki. A kijelzőben a villogást a folyamatos világítás váltja fel. Fontos! Kérjük, hogy rendszeresen figyelje a piros figyelmeztető kijelző állapotát és a hőfokkijelzőben pedig a tárolási hőmérséklet megfelelő voltát. 17

18 "Nyitott ajtó"-figyelmeztetés Ha az ajtó több, mint 5 percig nyitva marad, akkor villogni kezd a piros figyelmeztető lámpa és egy figyelmeztető hangjelzés szólal meg. Abban az esetben, ha az élelmiszerek átcsoportosításához, vagy az áruk bepakolásához több időre van szüksége, akkor a hangjelzést a WARNUNG AUS-gomb megnyomásával kikapcsolhatja. Az ajtó bezárása után a piros figyelmeztető lámpa kialszik. Hőmérséklet-figyelmeztetés Amennyiben a normáltérben a hőmérséklet 12 o C fölé emelkedik, akkor villogni kezd a piros figyelmeztető lámpa és megszólal egy figyelmeztető hang. A hőmérséklet emelkedése - adott esetben - a következő okokra vezethető vissza: - gyakori, vagy hosszabb ideig tartó ajtónyitogatás, - nagyobb mennyiségű meleg élelmiszer bepakolása, - hiba a készülékben. A figyelmeztető hangjelzés a WARNUNG AUS -gombbal kikapcsolható. Ha a normáltérben az ISThőmérséklet újra 12 o C alá süllyed, akkor a figyelmeztető kijelzés és a hangjelzés automatikusan kikapcsol. A készülék kikapcsolása A lehűtött élelmiszerek védelme érdekében a készüléket biztosítani lehet a véletlenszerű kikapcsolás ellen (Gyermekvédelemi funkció). 1. A kikapcsoláshoz kb. 1 másodpercig tartsa benyomva a BE/KI-gombot. A hőfokkijelző kialszik. A készülék áramellátása csak akkor szakad meg teljesen, ha kihúzza a csatlakozó dugaszt a fali konnektorból. Megjegyzés: A készüléket kihúzott hálózati vezeték esetén, vagy áramkimaradás idején nem lehet be-, vagy kikapcsolni. Ha megszűnik az áramellátási zavar, akkor a készülék működése ugyanabban a beállításban folytatódik, mint ami az áramkimaradás előtt volt. Ha a készüléket hosszabb időre üzemen kívül helyezi: 1. A készülék kikapcsolásához nyomja meg a BE/KI-gombot. (lásd fenn). 2. Húzza ki a csatlakozó dugót a fali konnektorból, vagy kapcsolja le a lakás főbiztosítékát. 3. Alaposan tisztítsa ki a készüléket (lásd "Tisztítás és ápolás" c. fejezetet). 4. Az ajtót kissé hagyja nyitva, hogy a szagképződés elkerülhető legyen. Az ajtó nyitása Ha az üzemelő készülék ajtaját bezárja, akkor az ajtót nem lehet azonnal újra kinyitni, mert a meglévő vákuum ezt megakadályozza és a nyomás kiegyenlítődésig zárva tartja az ajtót. Néhány perc elteltével azonban ismét nyitható lesz az ajtó. Ha az Ön készüléke egy QUICK-ajtónyitóval egy, az ajtófogantyúba szerelt nyitómechanizmussal - van felszerelve, akkor a könnyű ajtónyitás bármikor lehetséges lesz. 18

19 Belső kialakítás Tároló polcok A legalsó vezetékbe, a zöldség-gyümölcstároló rekesz fölé egy tároló polcot feltétlenül be kell helyezni. Ennek mindig ebben a helyzetben kell lenni, hogy a gyümölcsök és zöldségek hosszabb ideig frissek maradhassanak. A többi tároló polc tetszés szerinti magasságban helyezhető el. 1 Húzza ki addig a polcot előre, amíg felfelé, vagy lefelé billentve kivehető nem lesz. 2 Egy másik polcmagasságba történő behelyezéshez végezze el a fentivel ellentétes műveleteket. Magas üvegek behelyezése: 1 Vegye ki a kétrészes Vario-üvegpolc elülső felét és tegye át egy másik magasságba. Ezáltal több tér áll rendelkezésre és a magas üvegek is beállíthatók az alatta lévő tároló polcra. Variálható belső ajtó Az ajtóban lévő tárolók felfelé húzva kivehetők, majd áthelyezhetők egy másik magasságba. Üvegtároló polc Az üvegeket az üveg nyakával előre helyezze be a tárolóra. Figyelem: Csak a bontatlan üvegeket helyezze el vízszintesen. A megbontott üvegek biztonságos tárolásához az üvegtárolót ferdén is beállíthatja. 1. Ehhez húzza ki annyira előre az üvegtárolót, amíg felfelé hajtható nem lesz és ezután tolja be az elülső támasztékot a fölötte lévő vezetékbe. 19

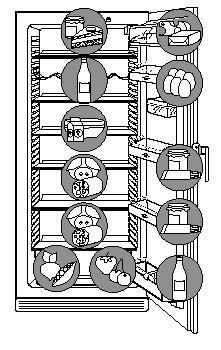

20 Üvegtartó Néhány modellnél az üvegtartó rekeszébe egy üvegtartót is beépítettek. Ennek segítségével elkerülhető, hogy az üvegek kibillenjenek, vagy elcsússzanak. Helyes tárolás A normáltérben a fizikai adottságok függvényében különböző hőmérséklet tartományok alakulnak ki. A leghidegebb tartomány a gyümölcs- és zöldségtároló rekesz fölött lévő legalsó tároló polcon található. A legmelegebb tartomány a legfelső tároló polcokon és az ajtóban lévő rekeszekben van. A szöveg mellett látható elrendezési példa bemutatja, hogy a normáltérben tárolt különböző élelmiszerekhez melyik alkalmas helyet kell kiválasztani. Az élelmiszereket mindig lefedve, vagy becsomagolva kell a normáltérbe bepakolni, hogy a kiszáradást és a szagosodást, valamint a többi ételszaggal való keveredést elkerülhesse. Csomagolásra alkalmas anyagok: - polietilén műanyag fólia, - fedővel ellátott műanyag doboz, - speciális gumizáras műanyag zacskók, - alumíniumfólia. Leolvasztás A normáltér leolvasztása automatikus A készülék elektronikája gondoskodik arról, hogy a kompresszor állásidejében végbemenjen a leolvasztási ciklus. A hűtőtérben képződő dérréteg automatikusan leolvad és a készülék hátoldalán lévő olvadékvíz elvezető nyíláson át kifolyik a készülékből, ahol aztán a meleg kompresszor fölötti tálba csöpögve elpárolog. 20

21 Tisztítás és ápolás Higiéniai okok miatt a készülék belsejét is és a tartozékokat is rendszeresen meg kell tisztítani. Figyelmeztetés! A tisztítás megkezdése előtt a készüléket le kell választani az elektromos hálózatról. Ellenkező esetben áramütés veszélye áll fenn. A tisztítást megelőzően kapcsolja ki a készüléket, húzza ki a csatlakozó dugót a konnektorból, vagy kapcsolja le a főbiztosítékot. Soha ne tisztítsa a készüléket gőztisztítóval. A nedvesség lerakódik az elektromos részeken, ami áramütést okozhat. A forró gőz károsítja a műanyag részeket. A visszapakolást megelőzően a készüléket kívül-belül tökéletesen meg kell szárítani. Figyelem! Néhány olajfajta és szerves oldószer károsíthatja a műanyagrészeket, pl.: - citrom, vagy narancslé, - vajsav, - ecetsav tartalmú tisztítószer. Ne engedje, hogy a fenti anyagok közvetlen érintkezésbe kerüljenek a készülék részeivel. Semmilyen súrolószert ne használjon a tisztításhoz. 1. Távolítson el minden élelmiszert a készülékből. A kipakolt élelmiszereket takarja le és tárolja hűvös helyen. 2. Kapcsolja ki a készüléket és húzza ki a csatlakozó dugót a konnektorból, vagy kapcsolja le a főbiztosítékot. 3. A készüléket és a tartozékokat kézmeleg vízbe mártott puha ruhával tisztítsa meg. A tisztításhoz használhatók a kereskedelemben kapható mosogatószerek is. 4. Törölje át a felületet tiszta vizes ruhával is, majd hagyja megszáradni. 5. Rendszeresen tisztítsa ki a belsőtér hátfalán lévő olvadékvíz elvezető nyílást is egy szívószállal, vagy egy huzaldarabbal. 6. Rendszeresen vizsgálja meg a mágneszáras ajtótömítést és tisztítsa meg. A hátoldali kondenzátorra rárakódott porréteg csökkenti a hűtés teljesítményét és megnöveli az energiafelhasználást. Ezért a kondenzátort is rendszeresen tisztítsa meg egy puha kefével, vagy porszívóval. 7. Ha befejezte a tisztítást és mindenhol alaposan megszáradt a készülék, akkor helyezze ismét üzembe a készüléket. Energiatakarékossági tanácsok Ne állítsa a készüléket közvetlenül fűtőtest, vagy tűzhely mellé és ne tegye napsugárzásnak kitett helyre sem. A magas környezeti hőmérséklet miatt a kompresszor gyakrabban fog bekapcsolni és tovább fog üzemelni. ezért megnövekszik a készülék energiafogyasztása. Ügyeljen a készülék lábazatánál és az oldalfalaknál a megfelelő szellőzésre és ne takarja le soha a szellőzőnyílásokat. Meleg ételeket és italokat soha ne rakjon a hűtőtérbe. Mindig hagyja lehűlni a főtt ételeket szobahőmérsékletre és csak ezután pakolja be őket. Kerülje a hosszantartó és felesleges ajtónyitogatásokat. Mindig a környezeti hőmérsékletnek és a bepakolt élelmiszerek mennyiségének megfelelően állítsa be a hőfokszabályzót. Szükségtelen a túlhűtés. Tartsa tisztán a hátoldali kondenzátort. 21

22 Mit kell tenni, ha... Segítség üzemzavar esetén A gyakorlati tapasztalatok azt mutatják, hogy a készülék használata közben jelentkező üzemzavarok nagy részét csak kisebb hibák okozzák, amelyeket adott esetben az alábbi táblázat segítségével saját maga is kijavíthat. Figyelmeztetés! A meghibásodott hűtőkészülék javítását, beleértve a csatlakozó vezeték és a dugasz cseréjét is csak a jótállási jegyben megjelölt szerviz végezheti. A szakszerűtlen javítás nemcsak tilos, hanem életveszélyes is. Hiba Lehetséges ok Elhárítás módja A készülék nem üzemel, a zöld üzemi ellenőrző lámpa és a hőfokkijelző is sötét. A normáltéri hőmérséklet nem megfelelő. A készülék nincs bekapcsolva. A csatlakozó dugó nincs bedugva, vagy nem jó az érintkezés. A biztosíték leoldott, vagy hibás. A konnektor hibás. Nem megfelelő a hőfokszabályzó beállítása. Túl hosszú ideig volt nyitva az ajtó. Túl nagy mennyiségű friss élelmiszert pakolt be a készülékbe az elmúlt 24 órában. A készülék túl közel van valamilyen hőforráshoz. A készülék hűtése túl erős. Túl hidegre van állítva a hőfokszabályzó. Villog a piros figyelmeztető lámpa és megszólal a figyelmeztető hangjelzés. Nem üzemel a belső világítás. Az ajtó több, mint 5 percig volt nyitva. Hőmérséklet-figyelmeztetés. Kiégett az izzó. Figyelem: 7 perc után a belső világítás automatikusan kikapcsol. Kapcsolja be a készüléket. Helyezze a dugót a konnektorba, vagy igazítsa meg. Cseréltesse ki a biztosítékot. Javíttassa meg a konnektort egy arra jogosult szakemberrel. Módosítsa a hőfokszabályzó beállítását a megfelelő fejezet szerint. Ne tartsa nyitva az ajtót a szükségesnél hosszabb ideig. Nyomja be a COOLMATIC gombot. Vegye figyelembe a Felállítási hely c. részben leírt fontos tudnivalókat. Állítson be melegebb hőfokot. A hangjelzést a WARNUNG AUS gombbal kapcsolja ki. Az ajtót csak a szükséges ideig hagyja nyitva. Olvassa el a Hőmérsékletfigyelmeztetés c. fejezetet. Cserélje ki az izzót, az Izzólámpa cseréje c. fejezet alapján. Erős a deresedés a készülékben, adott esetben az ajtótömítésnél is. Víz jelenik meg a padlón, vagy a tároló polcokon. Nem megfelelően tömörzáró az ajtó gumitömítése (pl. az ajtó nyitásirányának a cseréje után). Eltömődött a vízelvezető nyílás. Óvatosan melegítse meg az ajtó tömítését (pl. 50 o C-nál nem melegebb hajszárító beállítással) és kézzel igazítsa meg a tömítést. Tisztítsa ki a Tisztítás és ápolás c. fejezetben leírtak szerint. 22

23 Szokatlan zajok hallhatók. A kompresszor a COOLMATICgomb, vagy a hőfokbeállítás megváltoztatása után nem indul el azonnal. A készülék nem áll vízszintben. A készülék a falhoz ér, vagy érintkezik a környező bútorral. A készülék hátoldali csöve a falhoz ér, vagy valamelyik bútorral érintkezik. Ez normális jelenség és nem hiba. Az elülső menetes lábakkal állítsa vízszintbe. Szüntesse meg az érintkezést. Hajlítsa meg óvatosan egy kissé a csövet, ha szükséges. A kompresszor rövid idő múlva elindul. Izzólámpa cseréje Nyitva tartott ajtó esetében a belső világítás 7 perc múlva automatikusan kikapcsol. Az ajtó következő nyitásánál azonban újra be fog kapcsolni. Figyelmeztetés! Áramütésveszély! Az izzó kicserélése előtt kapcsolja ki a készüléket és válassza le az elektromos hálózatról (húzza ki a csatlakozó dugót, vagy csavarja ki a biztosítékot). Lámpaadatok: V, max. 25 W teljesítményű, E 14 foglalattal rendelkező izzó. Figyelem! A lámpa cseréjéhez csak megfelelő üvegátmérőjű, legalább 18 mm-es izzólámpát szabad használni, hogy a gumitömítés megfelelő módon feküdhessen fel. Beszerzési hely: szakkereskedés, vagy AEG-Vevőszolgálat. 1. A készülék kikapcsolásához kb. 1 másodpercig tartsa benyomva a BE/KI-gombot. 2. Húzza ki a csatlakozó dugót a konnektorból. 3. Az izzólámpa cseréjéhez csavarozza ki a kereszthornyú rögzítő csavart és lefelé mozdítva vegye le lámpafedelet. 4. Cserélje ki a kiégett izzólámpát. 5. Helyezze vissza a lámpafedelet és szerelje vissza a kereszthornyú rögzítő csavart. 23

24 Normál üzemi zajok A hűtőkészülék működése közben a következő jellegzetes hangok hallgatók: Kattanás: Amikor a hőfokszabályzó be-, vagy kikapcsolja a kompresszort, akkor egy kattanó hang lesz hallható. Zümmögés: Amikor a kompresszor dolgozik, akkor sustorgó zaj hallható. Csobogás: Amikor a kompresszor bekapcsol és a csövekben a hűtőközeg pumpálása megkezdődik, akkor a kompresszor felöl egy pulzáló hang lesz hallható. Ez a hang rövid ideig még a kompresszor kikapcsolása után is hallható lesz. Szabványok, normák, irányelvek Ez a készülék megfelel a háztartási hűtőkészülékekre vonatkozó szabványoknak és a biztonságtechnikai irányelveknek. A gyártás során az érvényes előírások szerint a készüléket bevizsgálták és ellenőrizték a hűtőrendszer tömítettségét. Ez a készülék megfelel a következő EG irányelveknek: 73/23/EWG - ( ) - kisfeszültségi irányelv alapján az egyes villamossági termékek biztonsági követelményeiről és az azoknak való megfelelőség értékeléséről szóló 79/1997. (XII.31.) IKIM rendelet, 89/336/EWG - ( ) - EMC-irányelv (a 92/31/EWG változással bezárólag) alapján az elektromágneses összeférhetőségről szóló 31/1999. (VI.11.) GM-KHVM együttes rendelet, 93/68/EWG - ( ) - CE-jelölés irányelv alapján az egységes megfelelőségi jelölés használatáról szóló 208/1999. (XII.26.) Korm. rendelet. Szakkifejezések Hűtőközeg: Ezt a folyadékot használják a hűtőkészülékek hűtőközegeként. A folyadéknak viszonylag alacsony a forráspontja. Hűtőközeg hűtőkör: Zárt körfolyamat, amelyben a hűtőközeg található. A hűtőkör az elpárologtatóból, a kompresszorból, a cseppfolyósítóból és a csőrendszerből áll. Elpárologtató: A hűtőközeg az elpárologtatóban párolog el. A keletkező hő lehűtését a hűtőfolyadék végzi. Ezt a hőt vonja el a készülék belsejéből és ezáltal történik maga a hűtés. Ezért a belső térben lévő elpárologtatót a belső térbe helyezik el, vagy közvetlenül a belső habosított falba építik és így nem látható. Kompresszor: A kompresszor úgy néz ki, mint egy kis hordó. A kompresszor működését a belsejébe épített elektromos motor végzi és a készülék hátsó lábazatának tartólapjára rögzítik. A kompresszor feladata az elpárologatóból kivonni a gőz halmazállapotú hűtőközeget és cseppfolyósítani. Cseppfolyósító: A cseppfolyósító (kondenzátor) formája a legtöbb esetben egy rács. A cseppfolyósítóban lesz folyadék halmazállapotú a kompresszor által keringtetett hűtőközeg. Eközben hő keletkezik, amit a cseppfolyósító felső része fölött a környezetnek adódik át. A cseppfolyósító a készüléken kívül, általában a hátoldalon található. 24

25 Vevőszolgálat Üzemzavar, vagy hibás működés esetén forduljon a jótállási jegyben feltüntetett szervizhez, vagy a Vevőszolgálathoz. A szervizbe való bejelentkezéskor adja meg a készülék típusára vonatkozó adatokat: Modelljelzés Gyári szám (PNC) Gyártási szám (S-No.) Ezek az adatok az adattábláról olvashatók le, amely a készülék belső részén, a jobboldalon található. Azért, hogy ezek az adatok mindig kéznél legyenek írja fel őket a fent megadott sorokba. Műszaki adatok a háztartási hűtőszekrények, fagyasztók és ezek kombinációja villamos energia hatékonyságának jelöléséről szóló 1/1998.(I.12.) IKIM rendelet alapján. Gyártó védjegye Forgalmazó Hűtőkészülék azonosító jele Hűtőkészülék kategória Energiahatékonysági osztály (skála A-tól G-ig, ahol A - kisfogyasztás, G - nagyfogyasztás) Villamos energiafogyasztás (kwh/év) (A mindenkori energiafogyasztás a hűtőkészülék használatától és elhelyezésétől függ.) Friss élelmiszer tárolására szolgáló tér (5 o C) nettó térfogata (liter) Klímaosztály AEG Electrolux Lehel Kft. Háztartási Készülék, 1142 Budapest, Erzsébet királyné út 87. SANTO KA Hűtőszekrény A Adattáblán Zajkibocsátás (db) 38 Szélesség (mm) 595 Mélység (mm) 623 Magasság (mm) 1800 Biztosítékigény (A) 10 Vevőszolgálat: 1142 Budapest, Erzsébet királyné út
