BWT PROFIL 1, 2, 3, 4 Fordított ozmózisos (RO) berendezés

Átírás

1 BWT Hungária Kft Budaörs, Kamaraerdei út 5. BWT PROFIL 1, 2, 3, 4 Fordított ozmózisos (RO) berendezés 1. ábra PROFIL 3 2. ábra Mőszaki kivitel Ultrakompakt felépítéső, teljesen automatikus mőködéső fordított ozmózisos (RO) berendezés, folyamatos üzemő sótalanvíz termeléshez. Csatlakozáskész kivitel, mely minimális elıszerelést igényel a flexibilis, nyomásálló csatlakozó tömlıknek köszönhetıen. Beépített kondicionáló szer - anti-scalant, AS - adagoló berendezés (opció). Állandó nyomás alatti üzemre ("on-line") alkalmas mőködtetés az opcionális PROFIL Multiblock csatlakozó segítségével. Holttérmentes építési mód; Elıre programozható mőködés; Beépített fertıtlenítı és membránregeneráló programok; Külsı vegyszeradagoló vezérlési lehetıség; Összegzett hibajelzés kivezetése; Távvezérlés lehetséges. Mőszaki leírás A PROFIL berendezések az ivóvíz sótalanítására szolgálnak. A nyersvíz hımérséklete max. 30 C, nyomása max. 6 bar lehet. A berendezés védelme érdekében, az esetleges durva szennyezıdések visszafogására, egy védıszőrı beépítése javasolt. A PROFIL berendezés nem alkalmas használt vizek és szennyvizek sótalanítására. A berendezés mőködési biztonsága csak a meghatározott felhasználási területre vonatkozik. A megadott határértékeket semmilyen körülmények közt sem szabad túllépni. A PROFIL típusú fordított ozmózisos készülék a membrán védelmét szolgáló részecskeszőrıbıl, egy nagynyomású szivattyúból, a nyomócsövekben lévı fordított ozmózisos membránokból és az egyes üzemállapotok felügyeletére és vezérlésére szolgáló mérı- valamint vezérlıegységbıl áll. A berendezés mind "off-line", mind "on-line" üzemmódban képes mőködni, azaz a termelt permeátum gravitációsan, ill. nyomás alatt is kiadható. A fordított ozmózisos készülék szelepei és vezérlı programja mőködtetik az öblítést és az üzemszünet utáni elıszőrlet visszavezetést, azaz sótalanvíz kiadás csak a megfelelı minıségő víz esetén történik. A membránok szétválasztják a készülékbe belépı nyersvízáramot - amely magas nyomással kerül a membránra - sószegény tiszta vízre (permeátum) és besőrített sómaradékra (koncentrátum).

2 2. oldal, összesen: 5 A termelt permeátum és koncentrátum mennyiségének az aránya jelenti a kitermelést. Hogy nagyobb kitermelést érjünk el, és a membrán élettartalmát növeljük, a nyersvizet elızetesen mindig lágyítani kell, vagy ahhoz Antiscalant-ot kell adagolni. A berendezés üzemelése közben több üzemi tényezıt ellenıriz a vezérlés. Amennyiben valamely paraméter túllépte a lehetséges értéket, a berendezés hibajelet ad, ill. szükség esetén leáll. Mőszaki adatok PROFIL Permeátum 1, "On line teljesítmény 2, l/h >84 >168 >252 >525 "Off line teljesítmény 3, l/h >120 >240 >360 >750 Sóvisszatartási ráta % >95 >95 >95 >95 Kihozatali tényezı (WCF) % >80 >80 >80 >80 Nyersvíz Teljesítmény "on line / off line l/h 105/ / / /938 Üzemi nyomás min./max. bar 2,5-6 2,5-6 2,5-6 2,5-6 Vízhımérséklet min./max. C Keménység belsı AS adagolónál nk Keménység AS adagoló nélkül nk Vastartalom mg/l <0,1 <0,1 <0,1 <0,1 Sótartalom mg/l <1500 <1500 <1500 <1500 Eltömıdési index % min. <3 <3 <3 <3 Oxidálószer Koncentrátum nem mutatható ki Teljesítmény "on line"/"off line" l/h 21/26 42/60 63/90 131/188 Általános adatok Villamos védelem IP Környezeti hımérséklet C Villamos csatlakozás VAC/Hz 400/50 400/50 400/50 400/50 Villamos teljesítményfelvétel kw 0,85 0,85 0,85 1,1 Tömeg kg Készülék szélessége (A) mm Készülék hosszúsága (B) mm Készülék magassága (C) mm Csatlakozó méretek: 1-es csonk: nyersvíz be 3/4" 3/4" 3/4" 3/4" 2-es csonk: permeátum el 3/4" 3/4" 3/4" 3/4" 3-as csonk: koncentrátum el 3/4" es csonk: koncentrátum el Rendelési szám on-line Rendelési szám off-line Rendelési szám on-line AS Rendelési szám off-line AS , 2, 3, 15 C hımérséklető és 4 bar nyomású nyersvíz esetén 2,5 bar ellennyomás esetén Szabad kifolyás esetén

3 3. oldal, összesen: 5 3. ábra A berendezés méretei Szállítási terjedelem A PROFIL berendezések az alábbi szállítási terjedelemben kerülnek forgalmazásra: - PROFIL RO-berendezés kompakt kivitelben; - Nyomásálló csatlakozó tömlık: 3/4"-os hollanderes csatlakozókkal, 2 db; - Beépítési és kezelési útmutató; - Szerviz ellenırzı füzet. Bekötési elrendezések Off-line: A berendezés a kezelt vizet gravitációsan adja ki, például egy közbensı tartályt tölt. A készülék mőködését a tartály szintjelzései vezérlik. A felhasználói hálózat a PROFIL berendezés mőködésétıl függetlenül üzemel, önálló feladó szivattyú segítségével. 4. ábra Bekötési példa "off-line" elrendezés esetén On-line: A berendezés a kezelt vizet közvetlenül a felhasználói hálózatba juttatja. A készülék mőködését a hálózat áramlási illetve nyomásviszonyai vezérlik. A rugalmas mőködés biztosítékaként hidroforos puffertartály beépítése szükséges. Javasoljuk az elıregyártott PROFIL Multiblock alkalmazását, mely a közvetlen csatlakoztatáshoz és mőködtetéshez szükséges minden részegységet és mőszert tartalmaz.

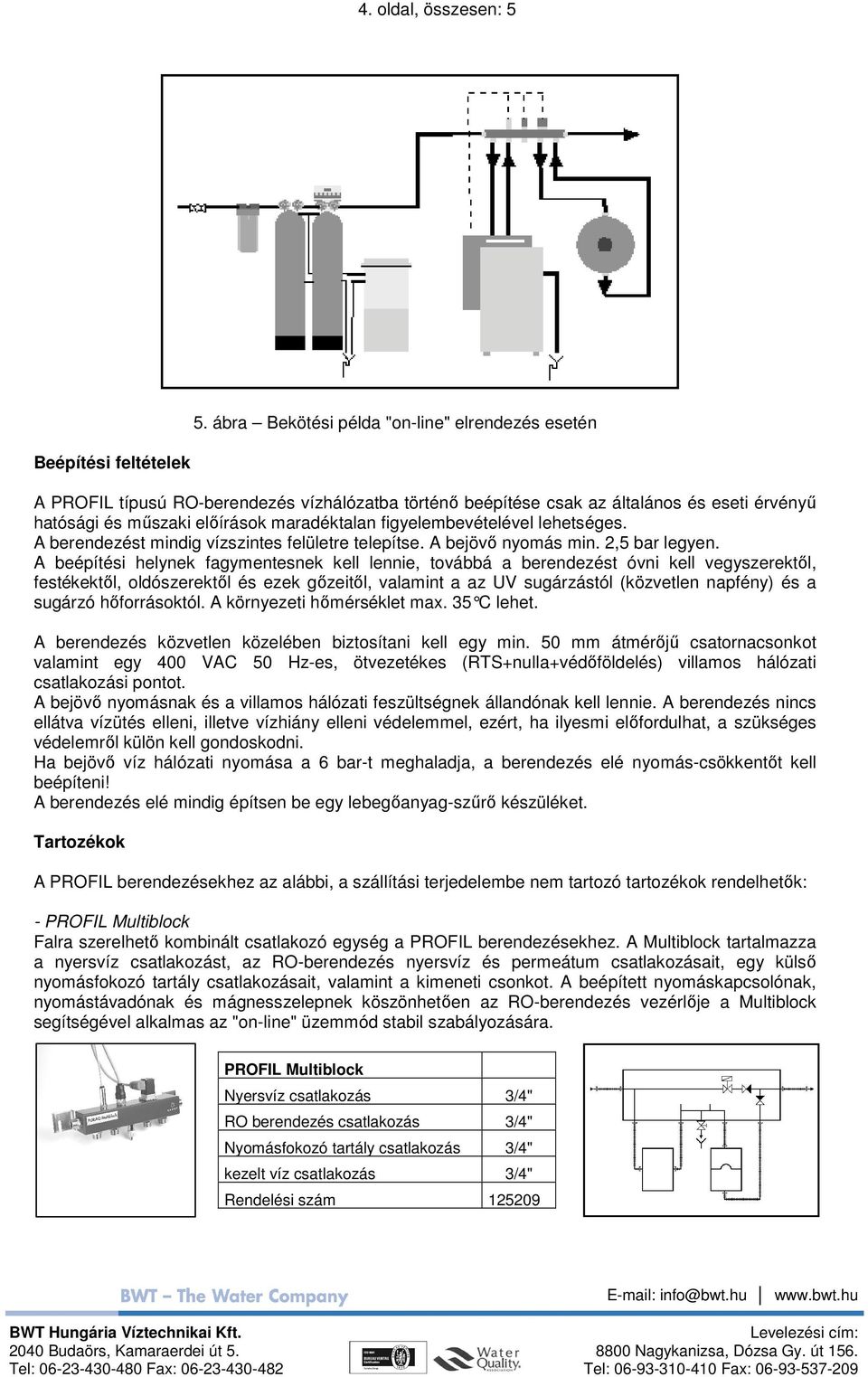

4 4. oldal, összesen: 5 5. ábra Bekötési példa "on-line" elrendezés esetén Beépítési feltételek A PROFIL típusú RO-berendezés vízhálózatba történı beépítése csak az általános és eseti érvényő hatósági és mőszaki elıírások maradéktalan figyelembevételével lehetséges. A berendezést mindig vízszintes felületre telepítse. A bejövı nyomás min. 2,5 bar legyen. A beépítési helynek fagymentesnek kell lennie, továbbá a berendezést óvni kell vegyszerektıl, festékektıl, oldószerektıl és ezek gızeitıl, valamint a az UV sugárzástól (közvetlen napfény) és a sugárzó hıforrásoktól. A környezeti hımérséklet max. 35 C lehet. A berendezés közvetlen közelében biztosítani kell egy min. 50 mm átmérıjő csatornacsonkot valamint egy 400 VAC 50 Hz-es, ötvezetékes (RTS+nulla+védıföldelés) villamos hálózati csatlakozási pontot. A bejövı nyomásnak és a villamos hálózati feszültségnek állandónak kell lennie. A berendezés nincs ellátva vízütés elleni, illetve vízhiány elleni védelemmel, ezért, ha ilyesmi elıfordulhat, a szükséges védelemrıl külön kell gondoskodni. Ha bejövı víz hálózati nyomása a 6 bar-t meghaladja, a berendezés elé nyomás-csökkentıt kell beépíteni! A berendezés elé mindig építsen be egy lebegıanyag-szőrı készüléket. Tartozékok A PROFIL berendezésekhez az alábbi, a szállítási terjedelembe nem tartozó tartozékok rendelhetık: - PROFIL Multiblock Falra szerelhetı kombinált csatlakozó egység a PROFIL berendezésekhez. A Multiblock tartalmazza a nyersvíz csatlakozást, az RO-berendezés nyersvíz és permeátum csatlakozásait, egy külsı nyomásfokozó tartály csatlakozásait, valamint a kimeneti csonkot. A beépített nyomáskapcsolónak, nyomástávadónak és mágnesszelepnek köszönhetıen az RO-berendezés vezérlıje a Multiblock segítségével alkalmas az "on-line" üzemmód stabil szabályozására. PROFIL Multiblock Nyersvíz csatlakozás 3/4" RO berendezés csatlakozás 3/4" Nyomásfokozó tartály csatlakozás 3/4" kezelt víz csatlakozás 3/4" Rendelési szám

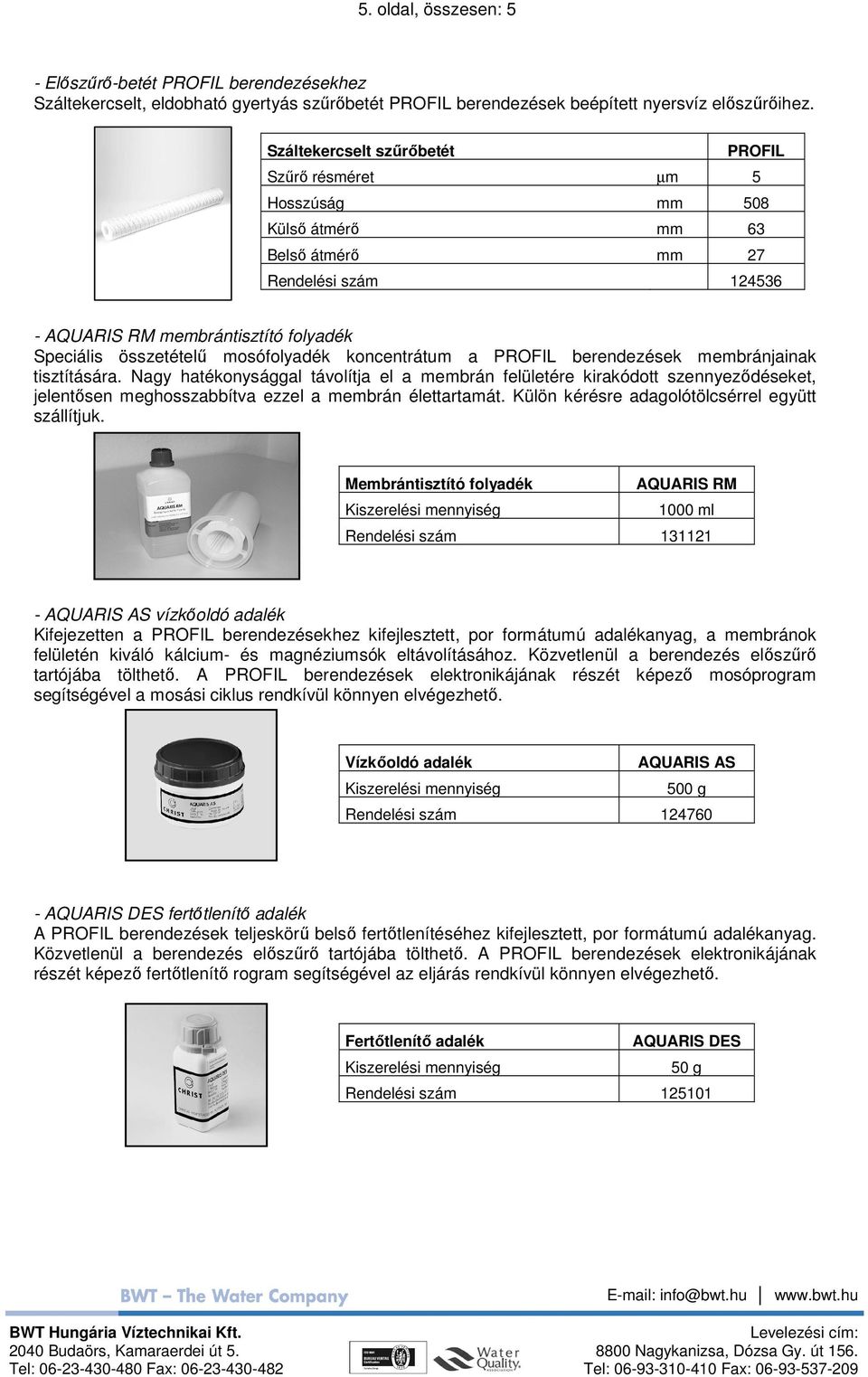

5 5. oldal, összesen: 5 - Elıszőrı-betét PROFIL berendezésekhez Száltekercselt, eldobható gyertyás szőrıbetét PROFIL berendezések beépített nyersvíz elıszőrıihez. Száltekercselt szőrıbetét PROFIL Szőrı résméret µm 5 Hosszúság mm 508 Külsı átmérı mm 63 Belsı átmérı mm 27 Rendelési szám AQUARIS RM membrántisztító folyadék Speciális összetételő mosófolyadék koncentrátum a PROFIL berendezések membránjainak tisztítására. Nagy hatékonysággal távolítja el a membrán felületére kirakódott szennyezıdéseket, jelentısen meghosszabbítva ezzel a membrán élettartamát. Külön kérésre adagolótölcsérrel együtt szállítjuk. Membrántisztító folyadék AQUARIS RM 1000 ml Rendelési szám AQUARIS AS vízkıoldó adalék Kifejezetten a PROFIL berendezésekhez kifejlesztett, por formátumú adalékanyag, a membránok felületén kiváló kálcium- és magnéziumsók eltávolításához. Közvetlenül a berendezés elıszőrı tartójába tölthetı. A PROFIL berendezések elektronikájának részét képezı mosóprogram segítségével a mosási ciklus rendkívül könnyen elvégezhetı. Vízkıoldó adalék AQUARIS AS 500 g Rendelési szám AQUARIS DES fertıtlenítı adalék A PROFIL berendezések teljeskörő belsı fertıtlenítéséhez kifejlesztett, por formátumú adalékanyag. Közvetlenül a berendezés elıszőrı tartójába tölthetı. A PROFIL berendezések elektronikájának részét képezı fertıtlenítı rogram segítségével az eljárás rendkívül könnyen elvégezhetı. Fertıtlenítı adalék AQUARIS DES 50 g Rendelési szám
