2 Alap mechanizmusok KAPCSOLÓ (egypólusú-, váltókapcsoló, nyomógomb) Világítós kapcsolók: egypólusú-, váltókapcsolók, nyomógombok cserélhetô billentyûvel. L4001 L4003 L4005 L4001/2 L4003/2 L4005/2 L4011 A három széria közös elemei N4001 N4001L N4011 N4003 N4003L N4005 N4005L N4001/2 N4931/3... N4003/2 N4005/2 N4001L/2 N4003L/2 N4005L/2 NT4001L NT4011 NT4003L NT4005L NT4001L/2 NT4003L/2 NT4005L/2 L4001 Egypólusú kapcsoló 16A N4001L 250V a.c. NT4001L 1 modulos L4001/2 Egypólusú kapcsoló 16A N4001L/2 250V a.c. NT4001L/2 L4003 Egypólusú váltókapcsoló 16A N4003L 250V a.c. NT4003L 1 modulos L4003/2 Egypólusú váltókapcsoló 16A N4003L/2 250V a.c. NT4003L/2 L4005 Egypólusú nyomó (Z) 10A N4005L 250V a.c. NT4005L 1 modulos L4005/2 Egypólusú nyomó (Z) 10A N4005L/2 250V a.c. NT4005L/2 Jelzôfényes egypólusú-, váltókapcsolók, nyomók kiegészítendô billentyûburkolattal L4001/0 - L4001LA/0 L4003/0 - L4003LA/0 L4005/0 - L4005LA/0 L4001/0 Egypólusú kapcsoló 16A 250V a.c. L4003/0 Egypólusú váltókapcsoló16a 250V a.c. L4005/0 Egypólusú nyomó (Z) 10A 250V a.c. Billentyûburkolattal kiegészítendô világító mechanizmusok, rugós bekötés L4001LA/0 Egypólusú kapcsoló 16A 250V a.c. L4003LA/0 Egypólusú váltókapcsoló 16A 250V a.c. L4005LA/0 Egypólusú nyomó (Z) 10A 250V a.c. Nem jelzôfényes egypólusú-, váltókapcsolók és nyomók cserélhetô billentyûburkolattal N4001 Egypólusú kapcsoló 16A 250V a.c. N4001/2 2 modulos mint fentebb N4003 Váltókapcsoló 1P 16A 250V a.c. N4003/2 2 modulos mint fentebb N4005 Egypólusú nyomó (Z) 10A 250V a.c. N4005/2 2 modulos mint fentebb KAPCSOLÓ 32A L4011 N4011 NT4011 Kétpólusú kapcsoló 32A 127/250V a.c. 38 LIVING - LIGHT - LIGHT TECH living light HU.indb :54:34

3 Világítós billentyûburkolatok BILLENTYÛBURKOLATOK Cserélhetô és világítós billentyûburkolatok egypólusú-, váltó és keresztkapcsolókhoz L4911 L4915 L4911/2 L4915/2 N4911 N4915 N4911/2 N4915/2 NT4911 NT4915 NT4911/2 NT4915/2 L modulos N4911 NT4911 L4911/2 2 modulos csuklókkal N4911/2 NT4911/2 L4911/3 3 modulos csuklókkal N4911/3 NT4911/3 L4911/3 L4915/3 N4911/3 N4915/3 NT4911/3 NT4915/3 Cserélhetô és világítós billentyûburkolatok nyomókhoz L4911/15 L modulos N4915 NT4915 L4915/2 2 modulos csuklókkal N4915/2 NT4915/2 L4915/3 3 modulos csuklókkal N4915/3 NT4915/3 SOKOLDALÚ ÉS EGYSZERÛ MECHANIZMUSOK A LIVING CSALÁDBAN Egymodulos mechanizmus cserélhetô billentyûburkolattal Elôhuzalozott gyorscsatlakozós lámpa Hagyományos lámpa Egymodulos mechanizmus rugós bekötés BILLENTYÛBURKOLAT PÁROK Billentyûburkolat párok LIVING INTERNATIONAL valamennyi mechanizmusához L4911/15 1,5 modulos csuklókkal Egymodulos mechanizmus csavaros bekötés Kétmodulos mechanizmus cserélhetô billentyûburkolattal Cserélhetô billentyûburkolat világító szimbólumokkal Világítós, cserélhetô billentyûburkolat KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 39 living light HU.indb :54:42

4 Világítós billentyûburkolatok L L4931/2... N N4931/2... NT4931TH NT4931/2TH L4931/3... N4931/3... NT4931/3TH LIVING INTERNATIONAL világítós billentyûburkolatok FÉM BILLENTYÛBURKOLATOK Világítós, cserélhetô, fém (zama) billentyûburkolatok az összes mechanizmushoz L modulos N NT L4931/ modulos csuklókkal N4931/2... NT4931/2TH L4931/ modulos csuklókkal N4931/3... NT4931/3TH MEGJEGYZÉS: a billentyûburkolat katalógusszámát ki kell egészíteni valamely lent jelölt szín kódjával (pl. L4931AC). AC = sötét acél BA = fehér OR = valódi arany LIGHT billentyûburkolat színei AN = gyöngyház azúr GN = gyöngyház szürke YN = gyöngyház sárga SA = fényes ezüst TA = világos titán 40 LIVING - LIGHT - LIGHT TECH living light HU.indb :54:52

5 Cserélhetô billentyûburkolatok N911T N4911/2T NT4911T NT4911/2T LIGHT ÉS LIGHT TECH BILLENTYÛBURKOLATOK Kapcsolókhoz N4911T 1 modulos NT4911T N4911/2T 2 modulos csuklókkal NT4911/2T Nyomókhoz N4915T N4915/2T NT4915T NT4915/2T LIGHT KRISTÁLY N4932 N4932/2 N4932/3 N4915T 1 modulos NT4915T N4915/2T 2 modulos csuklókkal NT4915/2T KRISTÁLY BILLENTYÛBURKOLATOK Valamennyi mechanizmushoz N modulos N4932/2 2 modulos csuklókkal N4932/3 3 modulos csuklókkal SOKOLDALÚ ÉS EGYSZERÛ MECHANIZMUSOK A LIGHT ÉS LIGHT TECH CSALÁDBAN Elôhuzalozott gyorscsatlakozó lámpa Hagyományos lámpa Cserélhetô billentyûburkolat világító szimbólummal Kétmodulos mechanizmus cserélhetô billentyûburkolattal Világítós, cserélhetô billentyûburkolat KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 41 living light HU.indb :55:01

6 Billentyûburkolatok világító szimbólumokkal L L4921/2... N4921L... N4921L/2... NT4921L... NT4921L/2... BILLENTYÛBURKOLATOK Cserélhetô billentyûburkolatok világító szimbólumokkal kapcsolókhoz L modulos N4921L NT4921L L4921/2 2 modulos csuklókkal N4921L/2 NT4921L/2 L L4925/2... N4925L... N4925L/2... NT4925L...NT4925L/2... szimbólumok szimbólumok szimbólumok A B C A B C A B C Cserélhetô billentyûburkolatok világító szimbólumokkal nyomókhoz L modulos N4925L NT4925L L4925/2 2 modulos csuklókkal N4925L/2 NT4925L/2 D E F D E F D E F G H L G H L G H L M N P M N P M N P Q R Q R Q R 42 LIVING - LIGHT - LIGHT TECH MEGJEGYZÉS: egészítse ki a billentyûburkolat kódját az egyes szimbólumok kódjával. living light HU.indb :55:10

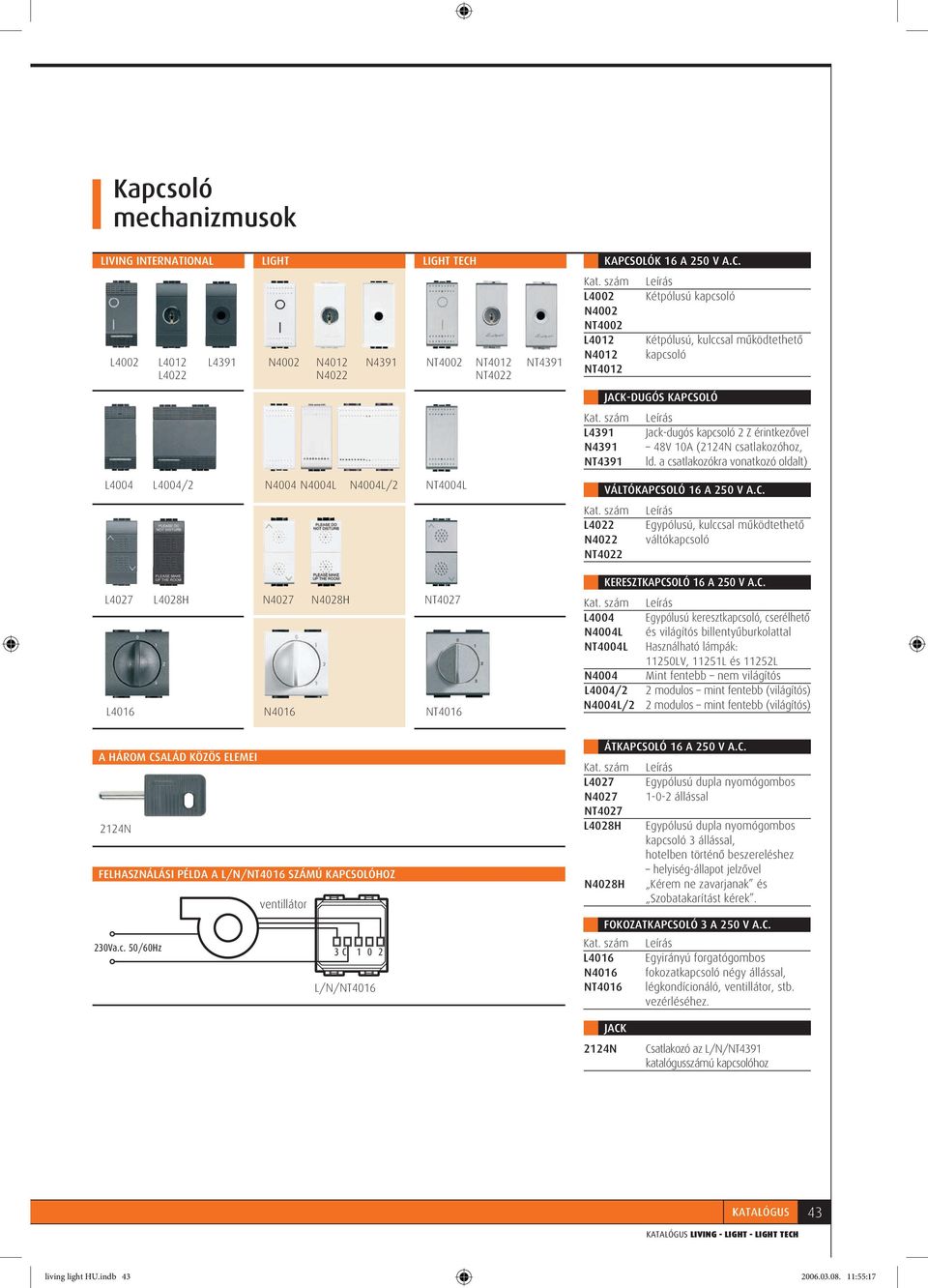

7 Kapcsoló mechanizmusok L4002 L4012 L4391 L4022 N4002 N4012 N4391 N4022 NT4002 NT4012 NT4391 NT4022 KAPCSOLÓK 16 A 250 V A.C. L4002 N4002 NT4002 L4012 N4012 NT4012 L4391 N4391 NT4391 Kétpólusú kapcsoló Kétpólusú, kulccsal mûködtethetô kapcsoló JACK-DUGÓS KAPCSOLÓ Jack-dugós kapcsoló 2 Z érintkezôvel 48V 10A (2124N csatlakozóhoz, ld. a csatlakozókra vonatkozó oldalt) L4004 L4004/2 N4004 N4004L N4004L/2 NT4004L VÁLTÓKAPCSOLÓ 16 A 250 V A.C. L4022 N4022 NT4022 Egypólusú, kulccsal mûködtethetô váltókapcsoló L4027 L4028H N4027 N4028H NT4027 L4016 N4016 NT4016 KERESZTKAPCSOLÓ 16 A 250 V A.C. L4004 Egypólusú keresztkapcsoló, cserélhetô N4004L és világítós billentyûburkolattal NT4004L Használható lámpák: 11250LV, 11251L és 11252L N4004 Mint fentebb nem világítós L4004/2 2 modulos mint fentebb (világítós) N4004L/2 2 modulos mint fentebb (világítós) A HÁROM CSALÁD KÖZÖS ELEMEI 230Va.c. 50/60Hz 2124N N4442 L4442 NO C L N FELHASZNÁLÁSI PÉLDA A L/N/NT4016 SZÁMÚ KAPCSOLÓHOZ 230Va.c. 50/60Hz ventillátor 3 C L/N/NT4016 ÁTKAPCSOLÓ 16 A 250 V A.C. L4027 N4027 NT4027 L4028H N4028H Egypólusú dupla nyomógombos állással Egypólusú dupla nyomógombos kapcsoló 3 állással, hotelben történô beszereléshez helyiség-állapot jelzôvel Kérem ne zavarjanak és Szobatakarítást kérek. FOKOZATKAPCSOLÓ 3 A 250 V A.C. L4016 Egyirányú forgatógombos N4016 fokozatkapcsoló négy állással, NT4016 légkondícionáló, ventillátor, stb. vezérléséhez. JACK 2124N Csatlakozó az L/N/NT4391 katalógusszámú kapcsolóhoz KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 43 living light HU.indb :55:17

8 Mechanizmusok és relék L4034 L4036 L4037 N4034 N4036 N4037 NT4034 NT4036 NT4037 L4033 N4033 NT4033 L4038R L4038V L4044 N4038R N4038V N4044 NT4038R NT4038V NT4044 NYOMÓGOMBOK I0A 250 V A.C. L4034 N4034 NT4034 L4036 N4036 NT4036 L4037 N4037 NT4037 L4033 N4033 NT4033 L4038R N4038R NT4038R L4038V N4038V NT4038V L4044 N4044 NT4044 L4040 N4040 NT4040 Egypólusú NY nyomó, cserélhetô billentyûhöz Dupla nyomó 1P (Z) + 1P (Z) Reteszelt dupla nyomógomb 1P(Z) + 1P(Z) Egypólusú (Z) húzókapcsoló 1P (Z) nyomó + lámpafoglalat a 11250L, 11251L vagy 11252L kat. számú lámpákhoz, vörös búra Mint fent 11250LV, 11251L vagy 11252L lámpákhoz zöld búra 2P (Z) nyomógomb független érintkezôkkel hagyományos kórházi rendszerhez 1P (Z) nyomógomb + világító címketartó L4743/12, L4743/24, L4744/230 and L4744/230V lámpákkal L4040 L4330/230 N4040 N4330/230 NT4040 L4330/12 N4330/12 L4330/24 N4330/24 NT4330/230 NT4330/12 NT4330/24 MONOSTABIL RELÉK L4330/230 Monostabil relé Z/NY érintkezôvel N4330/ V a.c. 10A (ohmos) 4A NT4330/230 (induktív) tekercs áramellátás 230V a.c. L4330/12 Mint fentebb N4330/12 tekercsáramellátás 12V a.c. NT4330/12 L4330/24 Mint fentebb N4330/24 tekercs áramellátás 24V a.c. NT4330/24 44 LIVING - LIGHT - LIGHT TECH living light HU.indb :55:25

9 Fényerôszabályzók L4406 L4581 L4413 L4582 L4416 L4407 L4407/127 L4402 L4583 A HÁROM CSALÁD KÖZÖS ELEMEI L4405/60 - L4405/105 N4406 N4581 N4413 N4582 N4416 N4407 N4407/127 Fényerôszabályzók kiválasztási táblázata N4402 NT4406 NT4402 N4583 NT4413 NT4416 NT4407 Terhelés típusa Teljesítmény Feszültség (Va.c.) Frekvencia (Hz) (Hz) Tétel Ohmikus terheléshez W L/N/NT4402 Ohmikus terheléshez W és 60 L/N/NT4406 Elektronikus transzformátorokhoz VA L/N/NT4407 Elektronikus transzformátorokhoz VA és 60 L/N4407/127 Ferromágneses transzformátorokhoz VA L/N/NT4413 Ohmikus terheléshez W 127 L/N és W 230 Ferromágneses W 127 L/N és 60 transzformátorokhoz W 230 Ferromágneses W 127 L/N és 60 transzformátorokhoz W 230 Ohmikus terheléshez W L/N/NT4416 FÉNYERÔSZABÁLYZÓK L4402 Váltókapcsolóba épített fényerô- N4402 szabályzó, MOS FET tech. NT4402 beépített biztosíték 1 modulos L4406 Forgatógombos fényerôszabályzó N modulos NT4406 L4407 Nyomógombos fényerôszabályzó N4407 elektronikus transzformátorhoz NT4407 L4407/127 Mint fentebb, feszültség: N4407/ V a.c. L4413 Érintôgombos fényerôszabályzó- N4413 TRIAC/IGBT tech. fokozatos NT4413 felkapcsolás és fokozatos lekapcsolás, zavarszûrô funkció beépített biztosíték L4581 Forgatógombos fényerôszabályzó, N modulos L4582 Nyomógombos fényerôszabályzó, N4582 L4583 Forgatógombos fényerôszabályzó, N4583 Megj.: A fényerôszabályzót a lenti táblázatban lévô mûszaki paramétereknek megfelelôen válassza ki. SEGÉD/FÉNYERÔSZABÁLYZÓ L4416 Segéd fényerôszabályzó N4416 TRIAC/IGBT tech. NT4416 FOKOZATOS FEL- ÉS LEKAPCSOLÁS zavarszûrô funkció, beépített biztosíték a fô fényerô szabályzóval vezérelt beépített teljesítmény növeléséhez. (Katalógusszám: L/N/NT4413) ELEKTRONIKUS TRANSZFORMÁTOROK Elektronikus transzformátorok halogén lámpákhoz L4405/60 Elektronikus transzformátor kisfeszültségû halogén lámpákhoz áramellátás 230V a.c. 50Hz kimenet 12V-szabályozható teljesítmény 20-60W. L4405/105 Mint fentebb 35W és 105W között szabályozható teljesítmény. KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 45 living light HU.indb :55:30

10 Elektronikus vezérlô-berendezések L4425 L4425/127 L4432 L4432/127 L4426 L4426/127 A HÁROM CSALÁD KÖZÖS ELEMEI L4546 N4425 N4425/127 N4432 N4432/ /7 4482/16 N4426 N4426/127 NT4425 NT4432 L4431 L4545 N4431 N4545 NT4431 NT4545 L L4532 NT4426 IR VEVÔ BEÉPÍTETT RELÉVEL L csatornás IR vevô, relé kimenettel N4425 ciklikus vagy monostabil 6A NT4425 cosϕ> 1 relé funkció 230V a.c., 50 és 60Hz L4425/127 Mint fentebb N4425/ /127V a.c. 50 és 60 Hz L csatornás IR vevô 2 reteszelt N4426 relé kimenettel 4A cosϕ 1 NT V a.c. 50 és 60Hz L4426/127 Mint fentebb N4426/ /127V a.c., 50 és 60Hz MOZGÁSÉRZÉKELÕK L4431 Mozgásérzékelôk N4431 relé kimenettel 6A NT4431 ohmos/2a induktív 230V a.c. 50 és 60 Hz. L4432 Mint fentebb N4432 külsô nyomógombbal is aktiválható NT4432 relé kimenet 6A ohmos /2A induktív O-A-I választóval 230V a.c., 50 és 60Hz L4432/127 Mint fentebb N4432/ /127V a.c. KÓDZÁRAS KAPCSOLÓ L4531 Kapcsolása 4 számjegyû, szabható kód beütésével kapcsoló funkció Záró érintkezôvel 6A cosϕ 1 250V a.c-nál. és 8A 35V d.c.-nél 230V a.c.-nál, 50 és 60Hz L4532 Mint fentebb nyomó funkció HOTELKÁRTYA KAPCSOLÓ L4545 Hotelkártya kapcsoló a N4545 világítás és a berendezések NT4545 vezérléséhez hotelszobákban késleltetett kikapcsolás, max. terhelés 30VA 230V a.c. 3 modulos L4546 Kártya a fenti hotelkártya kapcsoló használatához TÁVIRÁNYÍTÓK 4482/7 7 csatornás IR távirányító két 1.5V-os AAA típusú elemmel mûködik 4482/16 16 csatornás IR távirányító négy 1.5V-os AAA típusú elemmel mûködik. 46 LIVING - LIGHT - LIGHT TECH living light HU.indb :55:42

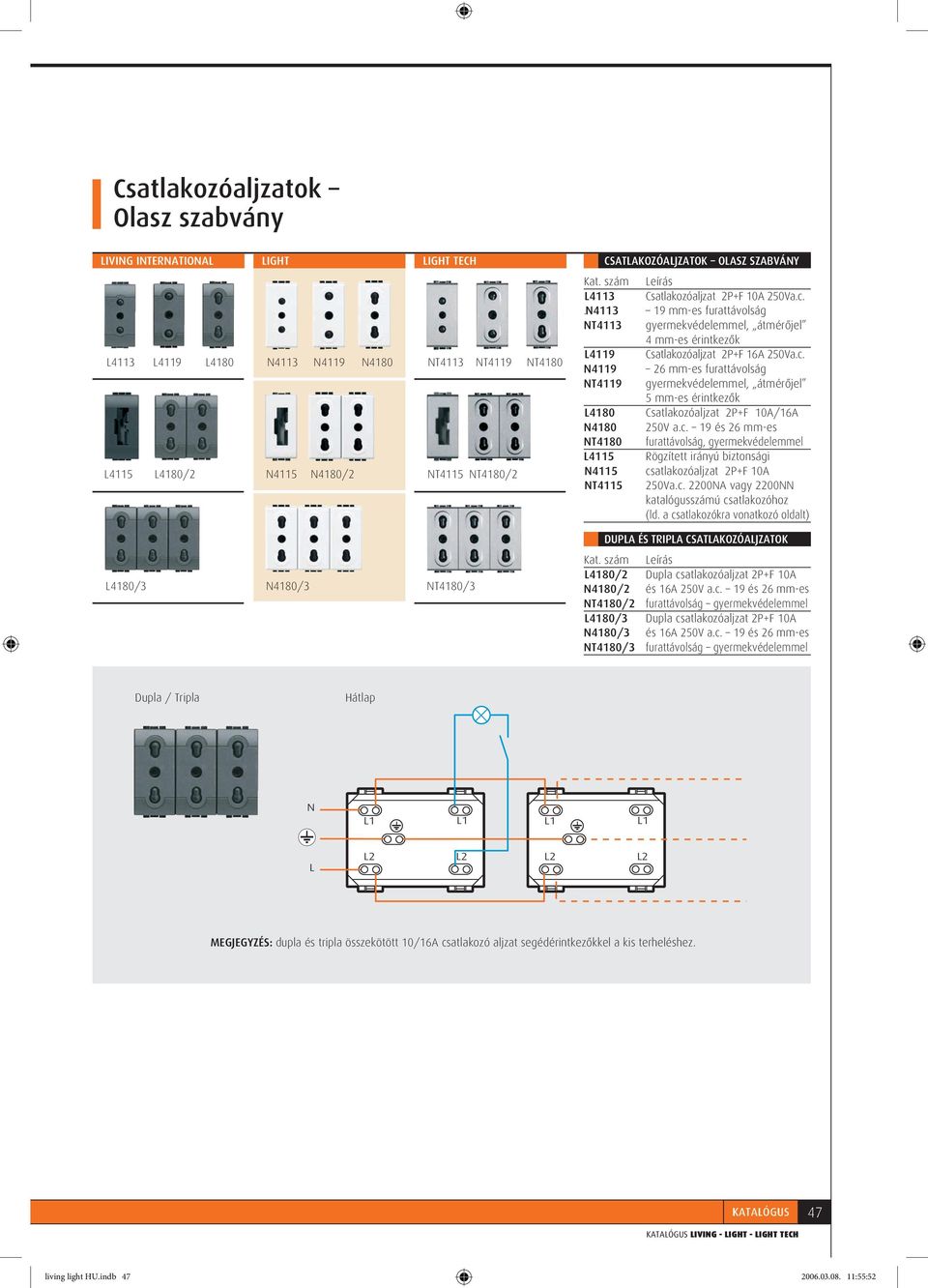

11 Csatlakozóaljzatok Olasz szabvány L4113 L4119 L4180 N4113 N4119 N4180 NT4113 NT4119 NT4180 L4115 L4180/2 N4115 N4180/2 NT4115 NT4180/2 L4180/3 N4180/3 NT4180/3 CSATLAKOZÓALJZATOK OLASZ SZABVÁNY L4113 Csatlakozóaljzat 2P+F 10A 250Va.c..N mm-es furattávolság NT4113 gyermekvédelemmel, átmérôjel 4 mm-es érintkezôk L4119 Csatlakozóaljzat 2P+F 16A 250Va.c. N mm-es furattávolság NT4119 gyermekvédelemmel, átmérôjel 5 mm-es érintkezôk L4180 Csatlakozóaljzat 2P+F 10A/16A N V a.c. 19 és 26 mm-es NT4180 furattávolság, gyermekvédelemmel L4115 Rögzített irányú biztonsági N4115 csatlakozóaljzat 2P+F 10A NT Va.c. 2200NA vagy 2200NN katalógusszámú csatlakozóhoz (ld. a csatlakozókra vonatkozó oldalt) DUPLA ÉS TRIPLA CSATLAKOZÓALJZATOK L4180/2 Dupla csatlakozóaljzat 2P+F 10A N4180/2 és 16A 250V a.c. 19 és 26 mm-es NT4180/2 furattávolság gyermekvédelemmel L4180/3 Dupla csatlakozóaljzat 2P+F 10A N4180/3 és 16A 250V a.c. 19 és 26 mm-es NT4180/3 furattávolság gyermekvédelemmel Dupla / Tripla Hátlap N L1 L1 L1 L1 L L2 L2 L2 L2 MEGJEGYZÉS: dupla és tripla összekötött 10/16A csatlakozó aljzat segédérintkezôkkel a kis terheléshez. KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 47 living light HU.indb :55:52

12 Csatlakozóaljzatok Európai szabványok L4140 L4140/16 N4140/16 NT4140/16 L4177 N4177 NT4177 A HÁROM CSALÁD KÖZÖS ELEMEI L4141 N4140 N4141 NT4140 NT4141 L4180R L4140R L4141R L4140/16R * * CSATLAKOZÓALJZATOK OLASZ SZABVÁNY L4140 Csatlakozóaljzat 2P+F oldalsó- N4140 és központi földelôérintkezôkkel a NT4140 2P+F dugókhoz és a 10A 3 villájú dugókhoz 19 mm furattávolság gyermekvédelemmel L4141 Csatlakozóaljzat 2P+F 10/16A N4141 oldalsó földelôérintkezôkkel NT4141 Schuko típus gyermekvédelemmel L4140/16 Csatlakozóaljzat 2P+F oldalsó- N4140/16 és központi földelôérintkezôkkel NT4140/16 a 2P+F dugókhoz és a 10A 3 villájú dugókhoz 19 és 26 mm furattávolság gyermekvédelemmel VILLANYBOROTVA ALJZAT L4177 Villanyborotva aljzat N4177 szigetelõ transzformátorral NT4177 névleges feszültség 230V a.c. 50 és 60Hz kimenet 115/230V a.c. 20VA L4177/127 Mint fentebb névleges feszültség 127V 50-60Hz kimenet N4177/ /230V a.c. NT4177/127 PIROS CSATLAKOZÓALJZATOK Piros csatlakozóaljzatok a szünetmentes tápellátáshoz L4180R 2P+F 10A/16A 250V a.c. csatlakozó furattávolság 19 mm gyermekvédelemmel L4140R Csatlakozóaljzat 2P+F oldalsóés központi földelôérintkezôkkel a 16A 2P+F dugókhoz és a 3 villájú dugókhoz 19 mm furattávolság gyermekvédelemmel L4140/16R Csatlakozóaljzat 2P+F oldalsóés központi földelôérintkezôkkel a 2P+F dugókhoz és a 10A 3 villájú dugókhoz 19 és 26 mm furattávolság gyermekvédelemmel L4141R Csatlakozóaljzat 2P+F oldalsó földelôérintkezôkkel a 10/16A 2P+F dugókhoz Schuko verzió gyermekvédelemmel *** A csatlakozóaljzatok más színekben is kaphatók. Rendelés elõtt kérjük lépjen kapcsolatba a BTicino kereskedelmi képviselôjével. 48 LIVING - LIGHT - LIGHT TECH living light HU.indb :56:03

13 Csatlakozóaljzatok Európai szabványok L4142 L4143 N4142 N4143 NT4142 NT4143 L4144 L4145 N4144 N4145 NT4144 NT4145 L4146 L4147 N4146 N4147 CSATLAKOZÓALJZATOK EURÓPAI SZABVÁNY L4142 Csatlakozóaljzat 2P+F 10/16A 250V a.c. N4142 gyermekvédelemmel NT4142 francia szabvány L4143 Csatlakozóaljzat 2P 10/16A 250V a.c. N4143 gyermekvédelemmel NT4143 francia szabvány L4144 Csatlakozóaljzat mint fent 2P+F N /16A 250Va.c. NT4144 fényjelzéssel L4145 Csatlakozóaljzat mint fent 2P+F N /16A 250Va.c. NT4145 csapófedéllel L4146 Csatlakozóaljzat 2P+F 10/16A 250V a.c. N4146 kódlapos L4147 Csatlakozóaljzat 2P+F 10/16A 250V a.c. N4147 kódlapos világítós L4148A Csatlakozóaljzat 2P+F 10/16A N4148A Schuko szabvány NT4148A tartókerettel rugós bekötés L4148A N4148A NT4148A KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 49 living light HU.indb :56:11

14 Csatlakozóaljzatok Euro-Amerikai szabvány CSATLAKOZÓALJZATOK Csatlakozóaljzatok Euro-amerikai szabvány L4125S L4125 L4127S L4127 L4185S L4185 L4188S L4188 L4126S L4126 L4128S L4128 L4129S N4125S N4125 N4127S N4127 N4185S N4185 N4188S N4188 N4126S N4126 N4128S N4128 N4129S NT4125S NT4126S NT4125 NT4126 NT4127S NT4127 NT4185S NT4185 NT4188S NT4188 NT4128S NT4128 L4125S Csatlakozóaljzat 2P 16A 127/250V N4125S a.c. Euro-Amerikai szabvány NT4125S 1 modulos L4125 Csatlakozóaljzat 2P 16A 127/250V N4125 a.c. Euro-Amerikai szabvány NT modulos gyermekvédelemmel L4126S Csatlakozóaljzat 2P+F 16A N4126S 127/250V a.c. NT4126S L4126 Csatlakozóaljzat 2P+F 16A N /250V a.c. NT4126 Euro-Amerikai szabvány gyermekvédelemmel L4127S Csatlakozóaljzat 2P 15A N4127S 127/250V a.c. NT4127S Amerikai szabvány 1 modulos L4127 Csatlakozóaljzat 2P 15A N /250V a.c. NT4127 Amerikai szabvány 1 modulos gyermekvédelemmel L4128S Csatlakozóaljzat 2P+F 15A N4128S 127/250V a.c. NT4128S Amerikai szabvány L4128 Csatlakozóaljzat 2P+F 15A N /250V a.c. NT4128 Amerikai szabvány gyermekvédelemmel L4185S Kettôs csatlakozóaljzat 2P+F N4185S 16A 127/250V a.c. NT4185S Euro-Amerikai szabvány 3 modulos L4185 Kettôs csatlakozóaljzat 2P+F 16A N /250V a.c. NT4185 Euro-Amerikai szabvány 3 modulos gyermekvédelemmel L4129S Csatlakozóaljzat 2P+F 15A N4129S Amerikai szabvány 127/250V a.c. 1 modulos L4188S Kettôs csatlakozóaljzat 2P+F 15A N4188S 127/250V a.c. NT4188S Amerikai szabvány 3 modulos L4188 Kettôs csatlakozóaljzat 2P+F 15A N /250V a.c. NT4188 Amerikai szabvány 3 modulos gyermekvédelemmel 50 LIVING - LIGHT - LIGHT TECH living light HU.indb :56:26

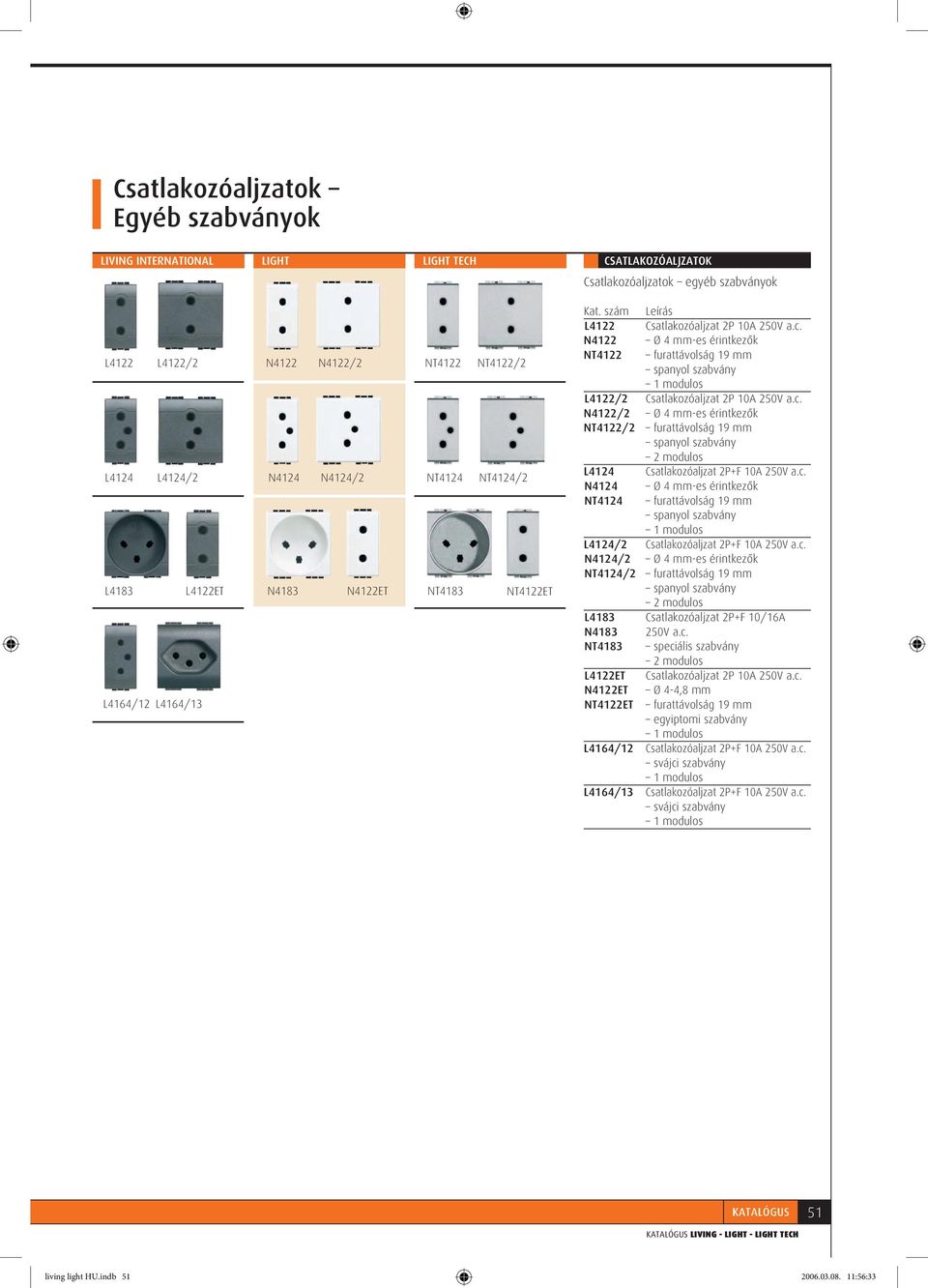

15 Csatlakozóaljzatok Egyéb szabványok L4122 L4122/2 N4122 N4122/2 NT4122 NT4122/2 L4124 L4124/2 N4124 N4124/2 NT4124 NT4124/2 L4183 L4122ET N4183 N4122ET NT4183 NT4122ET L4164/12 L4164/13 CSATLAKOZÓALJZATOK Csatlakozóaljzatok egyéb szabványok L4122 Csatlakozóaljzat 2P 10A 250V a.c. N4122 Ø 4 mm-es érintkezôk NT4122 furattávolság 19 mm spanyol szabvány 1 modulos L4122/2 Csatlakozóaljzat 2P 10A 250V a.c. N4122/2 Ø 4 mm-es érintkezôk NT4122/2 furattávolság 19 mm spanyol szabvány L4124 Csatlakozóaljzat 2P+F 10A 250V a.c. N4124 Ø 4 mm-es érintkezôk NT4124 furattávolság 19 mm spanyol szabvány 1 modulos L4124/2 Csatlakozóaljzat 2P+F 10A 250V a.c. N4124/2 Ø 4 mm-es érintkezôk NT4124/2 furattávolság 19 mm spanyol szabvány L4183 Csatlakozóaljzat 2P+F 10/16A N V a.c. NT4183 speciális szabvány L4122ET Csatlakozóaljzat 2P 10A 250V a.c. N4122ET Ø 4-4,8 mm NT4122ET furattávolság 19 mm egyiptomi szabvány 1 modulos L4164/12 Csatlakozóaljzat 2P+F 10A 250V a.c. svájci szabvány 1 modulos L4164/13 Csatlakozóaljzat 2P+F 10A 250V a.c. svájci szabvány 1 modulos KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 51 living light HU.indb :56:33

16 TV + SAT Csatlakozók L4202D L4202P L4202PT L4202DC L4205D/2 L4201D/2 L4201P/2 L4210D N4210D NT4210D A HÁROM CSALÁD KÖZÖS ELEMEI N4202D N4205D/2 N4202P N4201D/2 N4202PT N4201P/2 N4202DC L4211D L4269F N4211D N4269F NT4211D NT4202D NT4205D/2 NT4202P NT4201D/2 NT4202PT NT4201P/2 NT4202DC NT4269F ÁRNYÉKOLT TV CSATLAKOZÓ Árnyékolt TV csatlakozók présöntvény burkolattal egyenáramú átvitellel L4202D Végzáró koaxiális csatlakozó N4202D Ø 9,5 mm csapos NT4202D 1 modulos L4205D/2 Végzáró koaxiális csatlakozó N4205D/2 Ø 9,5 mm hüvelyes NT4205D/2 L4202P Átmenô koaxiális csatlakozó N4202P Ø 9,5 mm csapos NT4202P 1 modulos L4202PT Átmenô koaxiális csatlakozó N4202PT Ø 9,5 mm csapos NT4202PT 75 Ω-os ellenállással 1 modulos ÁRNYÉKOLT TV CSATLAKOZÓ Árnyékolt TV csatlakozó présöntvény burkolattal egyenáramú átvitel nélkül L4202DC Végzáró koaxiális csatlakozó N4202DC Ø 9,5 mm csapos NT4202DC 1 modulos L4201D/2 Végzáró koaxiális csatlakozó N4201D/2 Ø 9,5 mm hüvelyes NT4201D/2 L4201P/2 Átmenô koaxiális csatlakozó N4201P/2 Ø 9,5 mm hüvelyes NT4201P/2 S RT (N) Végzáró csatlakozók TV Ad TV Átmenô csatlakozók TV Ad TV ÁRNYÉKOLT TV + RD + SAT CSATLAKOZÓ Árnyékolt TV + RD + SAT csatlakozók présöntvény burkolattal egyenáramú átvitellel L4210D N4210D NT4210D L4211D N4211D NT4211D Végzáró koaxiális csatlakozó Ø 9,5 mm Végzáró koaxiális TV + RD csatlakozó Ø 9,5 mm Hátoldal Kábelrögzítô Csatlakozó test Bekötôkapocs Ap F TÍPUSÚ TV CSATLAKOZÓ L4269F N4269F NT4269F F típusú hüvelyes TV csatlakozó 75 Ω-os ellenállás csavaros bekötés Lengô TV csatlakozó és lezáró ellenállás S RT(N) CSATLAKOZÓK Lengô TV csatlakozódugó Ø 9.5 mm fehér TV + SAT és L/N/NT4206D csatlakozókhoz Lezáró ellenállás átmenô bekötési sor lezárásához 75 Ω-os ellenállás az utolsó csatlakozóaljzatba szerelendô 52 LIVING - LIGHT - LIGHT TECH living light HU.indb :56:41

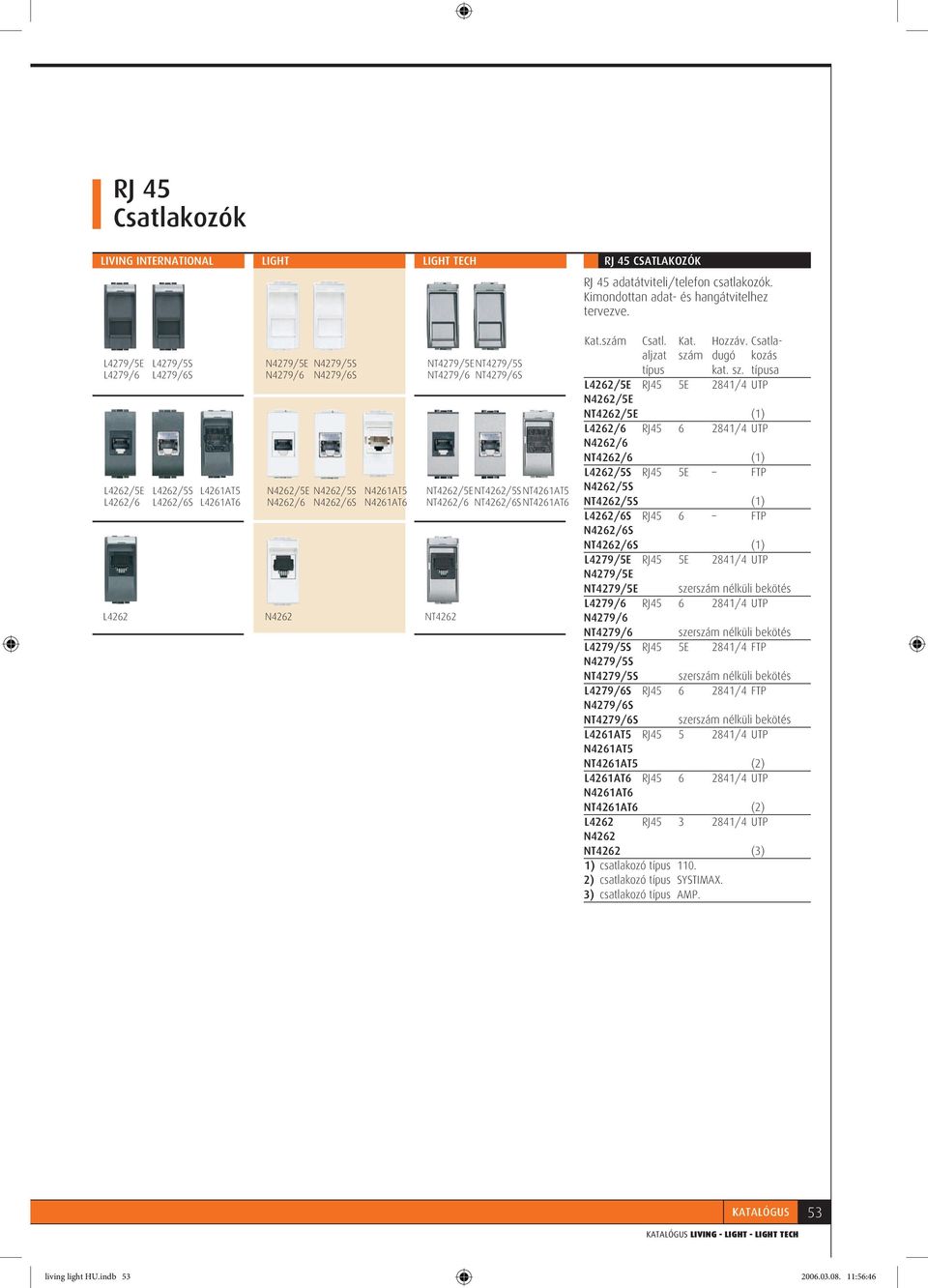

17 RJ 45 Csatlakozók L4279/5E L4279/5S L4279/6 L4279/6S L4262/5E L4262/5S L4261AT5 L4262/6 L4262/6S L4261AT6 N4279/5E N4279/5S N4279/6 N4279/6S N4262/5E N4262/5S N4261AT5 N4262/6 N4262/6S N4261AT6 L4262 N4262 NT4262 NT4279/5E NT4279/5S NT4279/6 NT4279/6S NT4262/5E NT4262/5S NT4261AT5 NT4262/6 NT4262/6S NT4261AT6 RJ 45 CSATLAKOZÓK RJ 45 adatátviteli/telefon csatlakozók. Kimondottan adat- és hangátvitelhez tervezve. Kat.szám Csatl. Kat. Hozzáv. Csatlaaljzat szám dugó kozás típus kat. sz. típusa L4262/5E RJ45 5E 2841/4 UTP N4262/5E NT4262/5E (1) L4262/6 RJ /4 UTP N4262/6 NT4262/6 (1) L4262/5S RJ45 5E FTP N4262/5S NT4262/5S (1) L4262/6S RJ45 6 FTP N4262/6S NT4262/6S (1) L4279/5E RJ45 5E 2841/4 UTP N4279/5E NT4279/5E szerszám nélküli bekötés L4279/6 RJ /4 UTP N4279/6 NT4279/6 szerszám nélküli bekötés L4279/5S RJ45 5E 2841/4 FTP N4279/5S NT4279/5S szerszám nélküli bekötés L4279/6S RJ /4 FTP N4279/6S NT4279/6S szerszám nélküli bekötés L4261AT5 RJ /4 UTP N4261AT5 NT4261AT5 (2) L4261AT6 RJ /4 UTP N4261AT6 NT4261AT6 (2) L4262 RJ /4 UTP N4262 NT4262 (3) 1) csatlakozó típus ) csatlakozó típus SYSTIMAX. 3) csatlakozó típus AMP. KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 53 living light HU.indb :56:46

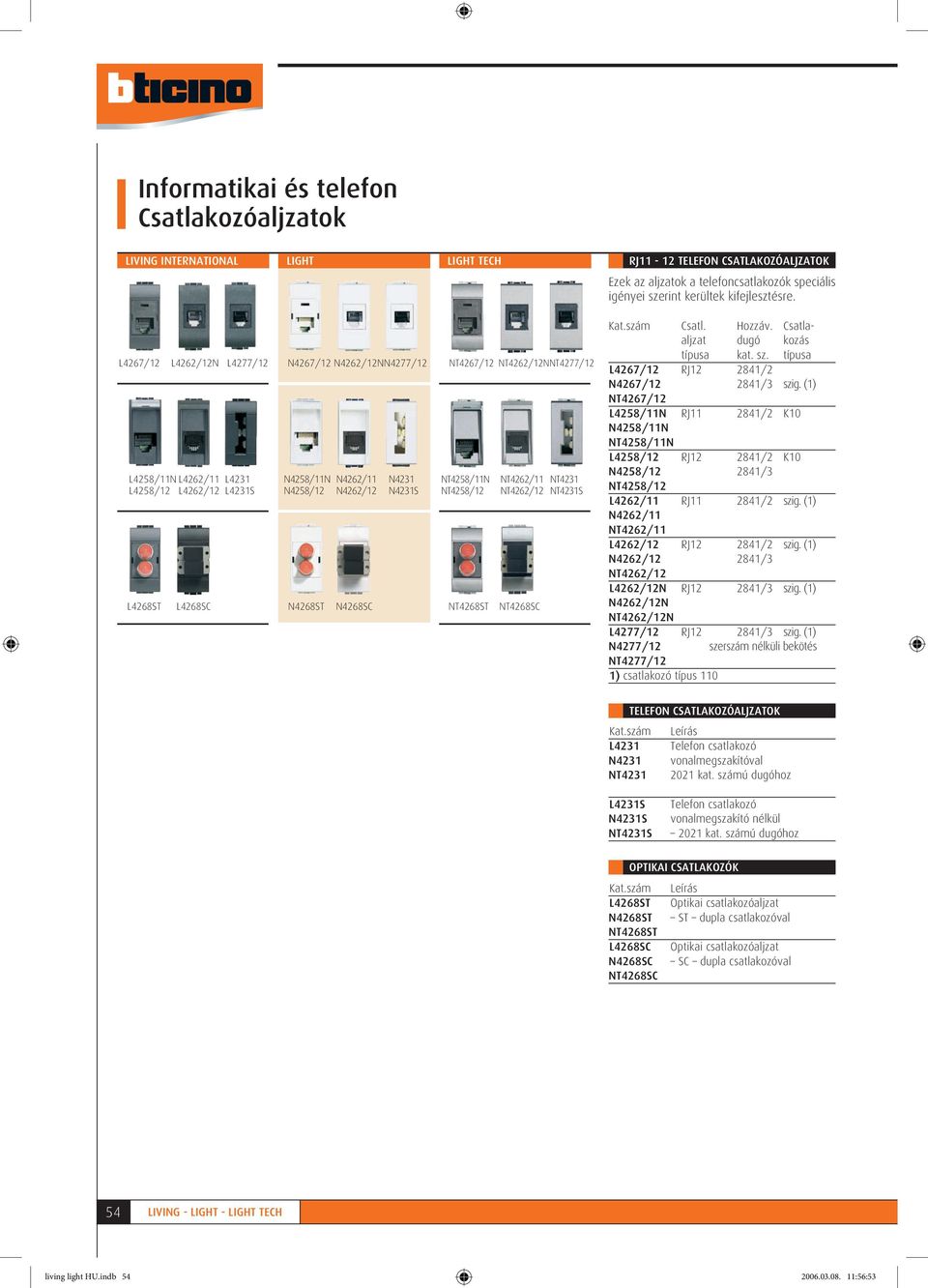

18 Informatikai és telefon Csatlakozóaljzatok L4267/12 L4262/12N L4277/12 N4267/12 N4262/12N N4277/12 NT4267/12 NT4262/12N NT4277/12 L4258/11N L4262/11 L4231 L4258/12 L4262/12 L4231S N4258/11N N4262/11 N4231 N4258/12 N4262/12 N4231S NT4258/11N NT4258/12 L4268ST L4268SC N4268ST N4268SC NT4268ST NT4268SC NT4262/11 NT4231 NT4262/12 NT4231S RJ11-12 TELEFON CSATLAKOZÓALJZATOK Ezek az aljzatok a telefoncsatlakozók speciális igényei szerint kerültek kifejlesztésre. Kat.szám Csatl. Hozzáv. Csatlaaljzat dugó kozás típusa kat. sz. típusa L4267/12 RJ /2 N4267/ /3 szig. (1) NT4267/12 L4258/11N RJ /2 K10 N4258/11N NT4258/11N L4258/12 RJ /2 K10 N4258/ /3 NT4258/12 L4262/11 RJ /2 szig. (1) N4262/11 NT4262/11 L4262/12 RJ /2 szig. (1) N4262/ /3 NT4262/12 L4262/12N RJ /3 szig. (1) N4262/12N NT4262/12N L4277/12 RJ /3 szig. (1) N4277/12 szerszám nélküli bekötés NT4277/12 1) csatlakozó típus 110 TELEFON CSATLAKOZÓALJZATOK Kat.szám L4231 Telefon csatlakozó N4231 vonalmegszakítóval NT kat. számú dugóhoz L4231S N4231S NT4231S Telefon csatlakozó vonalmegszakító nélkül 2021 kat. számú dugóhoz OPTIKAI CSATLAKOZÓK Kat.szám L4268ST Optikai csatlakozóaljzat N4268ST ST dupla csatlakozóval NT4268ST L4268SC Optikai csatlakozóaljzat N4268SC SC dupla csatlakozóval NT4268SC 54 LIVING - LIGHT - LIGHT TECH living light HU.indb :56:53

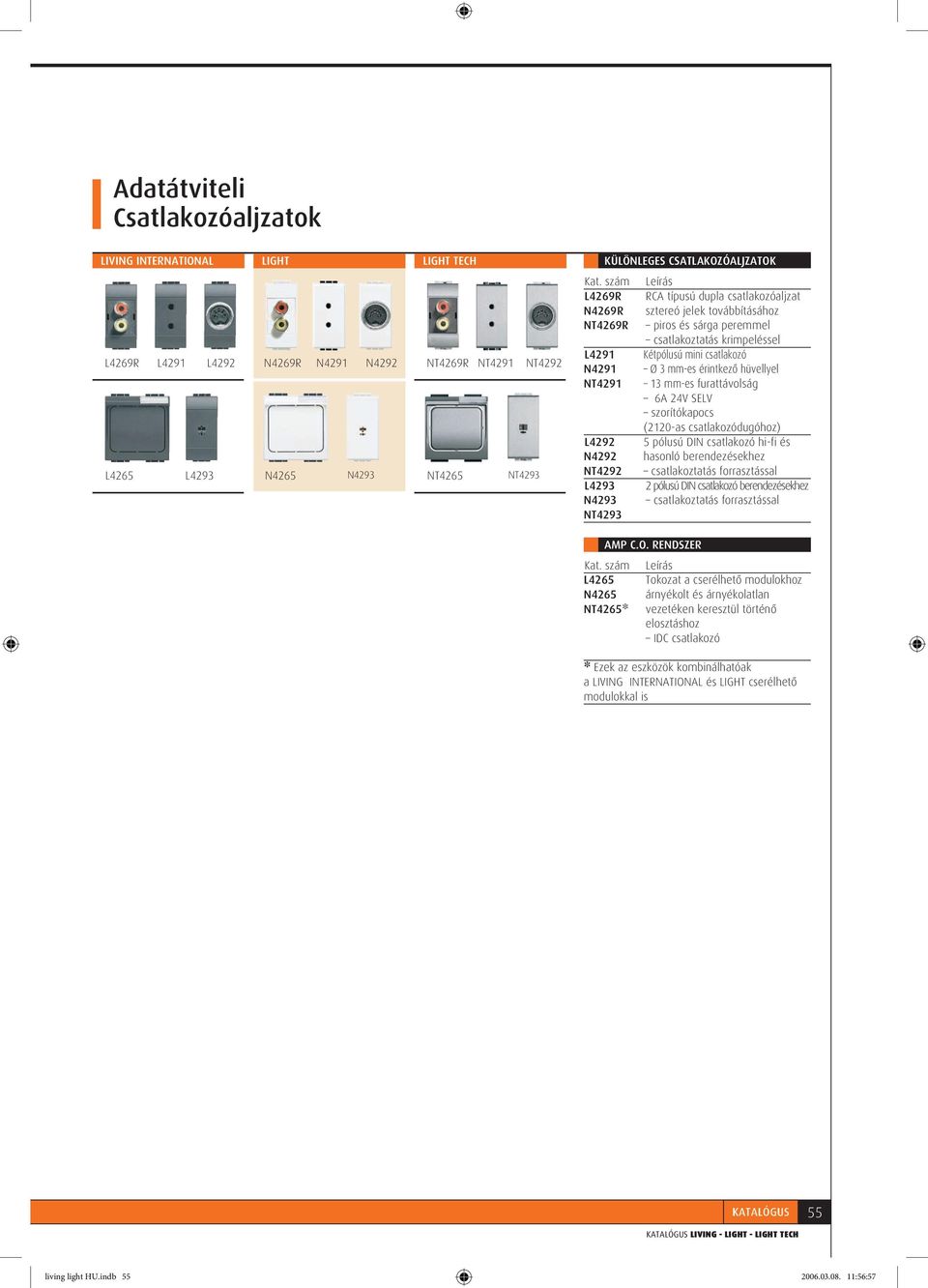

19 Adatátviteli Csatlakozóaljzatok L4269R L4291 L4292 N4269R N4291 N4292 NT4269R NT4291 NT4292 L4265 L4293 N4265 N4293 NT4265 NT4293 L4269R N4269R NT4269R L4291 N4291 NT4291 L4292 N4292 NT4292 L4293 N4293 NT4293 KÜLÖNLEGES CSATLAKOZÓALJZATOK RCA típusú dupla csatlakozóaljzat sztereó jelek továbbításához piros és sárga peremmel csatlakoztatás krimpeléssel Kétpólusú mini csatlakozó Ø 3 mm-es érintkezô hüvellyel 13 mm-es furattávolság 6A 24V SELV szorítókapocs (2120-as csatlakozódugóhoz) 5 pólusú DIN csatlakozó hi-fi és hasonló berendezésekhez csatlakoztatás forrasztással 2 pólusú DIN csatlakozó berendezésekhez csatlakoztatás forrasztással AMP C.O. RENDSZER L4265 Tokozat a cserélhetô modulokhoz N4265 árnyékolt és árnyékolatlan NT4265* vezetéken keresztül történô elosztáshoz IDC csatlakozó * Ezek az eszközök kombinálhatóak a LIVING INTERNATIONAL és LIGHT cserélhetô modulokkal is KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 55 living light HU.indb :56:57

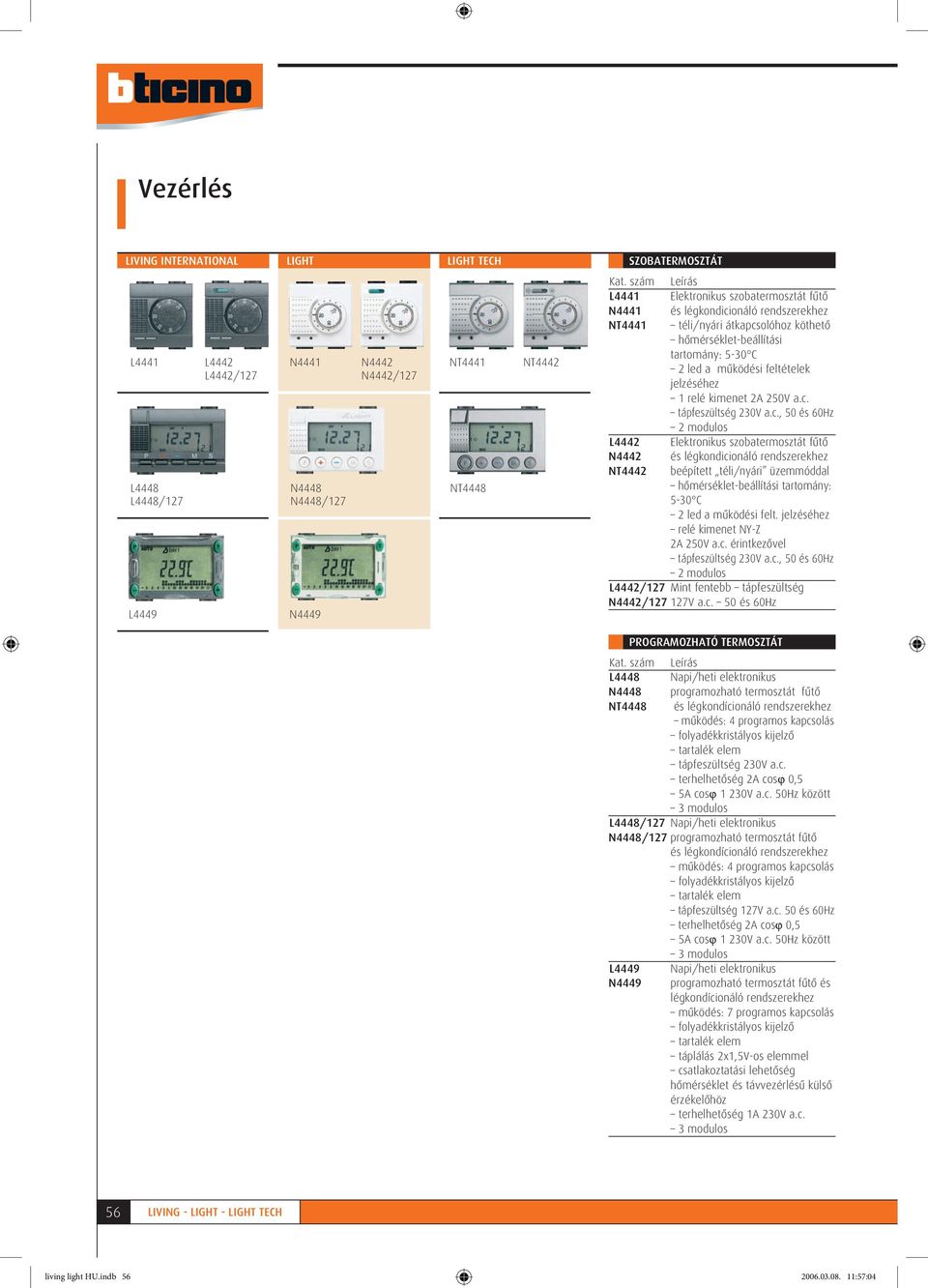

20 Vezérlés L4441 L4448 L4448/127 L4449 L4442 L4442/127 N4441 N4448 N4448/127 N4449 N4442 N4442/127 NT4441 NT4448 NT4442 SZOBATERMOSZTÁT L4441 Elektronikus szobatermosztát fûtô N4441 és légkondicionáló rendszerekhez NT4441 téli/nyári átkapcsolóhoz köthetô hômérséklet-beállítási tartomány: 5-30 C 2 led a mûködési feltételek jelzéséhez 1 relé kimenet 2A 250V a.c. tápfeszültség 230V a.c., 50 és 60Hz L4442 Elektronikus szobatermosztát fûtô N4442 és légkondicionáló rendszerekhez NT4442 beépített téli/nyári üzemmóddal hômérséklet-beállítási tartomány: 5-30 C 2 led a mûködési felt. jelzéséhez relé kimenet NY-Z 2A 250V a.c. érintkezõvel tápfeszültség 230V a.c., 50 és 60Hz L4442/127 Mint fentebb tápfeszültség N4442/ V a.c. 50 és 60Hz PROGRAMOZHATÓ TERMOSZTÁT L4448 Napi/heti elektronikus N4448 programozható termosztát fûtô NT4448 és légkondícionáló rendszerekhez mûködés: 4 programos kapcsolás folyadékkristályos kijelzô tartalék elem tápfeszültség 230V a.c. terhelhetôség 2A cos 0,5 5A cos 1 230V a.c. 50Hz között 3 modulos L4448/127 Napi/heti elektronikus N4448/127 programozható termosztát fûtô és légkondícionáló rendszerekhez mûködés: 4 programos kapcsolás folyadékkristályos kijelzô tartalék elem tápfeszültség 127V a.c. 50 és 60Hz terhelhetôség 2A cos 0,5 5A cos 1 230V a.c. 50Hz között 3 modulos L4449 Napi/heti elektronikus N4449 programozható termosztát fûtô és légkondícionáló rendszerekhez mûködés: 7 programos kapcsolás folyadékkristályos kijelzô tartalék elem táplálás 2x1,5V-os elemmel csatlakoztatási lehetôség hômérséklet és távvezérlésû külsô érzékelôhöz terhelhetôség 1A 230V a.c. 3 modulos 56 LIVING - LIGHT - LIGHT TECH living light HU.indb :57:04

21 L4461 L4661/127 N4461 N4661/127 NT4461 IDÕZÍTÕS KAPCSOLÓ L4461 Elektronikus idõzítõs kapcsoló N és 12 perc közötti beállítással NT4461 nyomógombos távvezérlés tápfeszültség 230 Va.c., 50 és 60 Hz terhelhetôség 6A ohmos/2a induktív 230V a.c. L4461/127 Elektronikus idôzítôs kapcsoló N4461/127 1 és 12 perc közötti beállítással nyomógombos távvezérlés tápfeszültség 127V a.c. 50 és 60Hz terhelhetôség 6A ohmos/2a induktív L4466 L4666/127 L4470 L4470/127 N4466 N4666/127 N4470 N4470/127 NT4466 N4470 ELEKTRONIKUS PROGRAMKAPCSOLÓ L4466 Napi/heti elektronikus N4466 programkapcsoló készülék NT napos ciklusok független vagy ismételhetõ programozással tápfeszültség 230V a.c., 50 és 60 Hz terhelhetôség 8 A ohmos/2a induktív 230V a.c L4466/127 Napi/heti elektronikus N4466/127 programkapcsoló készülék 4 napos ciklusok független, vagy ismételhetô programozással tápfeszültség 127V a.c. 50 és 60 Hz terhelhetôség 8A ohmos/2a induktív ÉBRESZTÕÓRA L4470 Elektronikus ébresztõóra napi N4470 Programozással NT4470 háttérvilágított kijelzõ mûködési tartalékkal tápfeszültség 230V a.c.,50 és 60 Hz L4470/127 Elektronikus ébresztôóra napi N4470/127 programozással háttérvilágított kijelzô mûködési tartalékkal tápfeszültség 127V a.c. 50 és 60Hz KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 57 living light HU.indb :57:08

22 Hangjelzô berendezések L4351/12 L4355/12 N4351/12 N4355/12 NT4351/12 NT4355/12 L4351/230 N4351/230 NT4351/230 L4351/127 N4351/127 NT4351/127 L4356/12 L4357/12 N4356/12 N4357/12 NT4356/12 NT4357/12 L4356/230 N4356/230 NT4356/230 L4356/127 N4356/127 NT4356/127 DALLAMCSENGÕ L4351/12 Dallamcsengô 12V a.c. N4351/12 5VA 80dB NT4351/12 1 modulos L4351/230 Dallamcsengô 230V a.c. 8VA NT4351/230 80dB 50 és 60 Hz 1 modulos L4351/127 Dallamcsengô 127V a.c. N4351/127 8VA 80dB - egy modulos L4355/12 Elektronikus csengô N4355/12 3 különbözô dallammal NT4355/12 Hangerôszabályzó az elôlapon 12V a.c./d.c. BERREGÕ L4356/12 Berregô 12V a.c. 5VA 74dB N4356/12 1 modulos NT4356/12 L4356/230 Berregô 230V a.c. 8VA 75dB N4356/ és 60 Hz NT4356/230 1 modulos L4356/127 Berregô 127V a.c. 8VA 75dB N4356/127 1 modulos L4357/12 Elektronikus berregô N4357/12 12V a.c./0.9va NT4357/12 12V d.c./0.5w 70dB 1 modulos 58 LIVING - LIGHT - LIGHT TECH living light HU.indb :57:13

23 Világító jelzôberendezések L4371A L4371T L4371R L4371V L4373H L4372AV L4372RT A HÁROM CSALÁD KÖZÖS ELEMEI N4371A N4371T N4371R N4371V N4373H N4372AV N4372RT NT4371A NT4371T NT4371R NT4371V NT4372AV NT4372RT ELLENÖRZÕ LÁMPÁK L4371A Lámpafoglalat narancssárga N4371A burával 11250L 11251L NT4371A 11252L katalógusszámú izzókhoz L4371T Lámpafoglalat átlátszó burával N4371T 11250L 11251L 11252L NT4371T katalógusszámú izzókhoz L4371R Lámpafoglalat piros burával N4371R 11250L 11251L 11252L NT4371R katalógusszámú izzókhoz L4371V Lámpafoglalat zöld burával N4371V 11250L 11251L 11252L NT4371V katalógusszámú izzókhoz L4372AV Dupla lámpafoglalat N4372AV 1 narancssárga + 1 zöld burával NT4372AV 11250L, 11250LV, 11251L, 11252L katalógusszámú izzókhoz L4372RT Dupla lámpafoglalat N4372RT 1 narancssárga + 1 átlátszó burával NT4372RT 11250L, 11251L, 11252L katalógusszámú izzókhoz (*) Ld. jobb oldalon L4734/12 L4734/24 L4734/230 ELLENÕRZÕ LÁMPÁK SZÁLLODÁK SZÁMÁRA L4373H Dupla lámpafoglalat piros és zöld N4373H burával kérem ne zavarjanak /szobatakarítást kérek jelzéssel 11250L, 11250LV, 11251L, 11252L katalógusszámú izzókhoz (*) AJTÓN KÍVÜLI ELLENÔRZÔ LÁMPA L4385/12R Tápfeszültség 12V piros L4385/12V Tápfeszültség 12V zöld L4385/12B Tápfeszültség 12V fehér L4385/24R Tápfeszültség 24V piros L4385/24V Tápfeszültség 24V zöld L4385/24B Tápfeszültség 24V fehér L4385/127R Tápfeszültség 127V piros L4385/127V Tápfeszültség 127V zöld L4385/127B Tápfeszültség 127V fehér L4385/230R Tápfeszültség 230V piros L4385/230V Tápfeszültség 230V zöld L4385/230B Tápfeszültség 230V fehér MEGJEGYZÉS: Valamennyi modellnél cm közötti beépítési magasságot javaslunk TARTALÉK IZZÓK Tartalék izzók az ajtón kívüli ellenôrzô lámpákhoz L4745/12 Tartalék izzó E10 12V 5W L4745/24 Tartalék izzó E10 24V 5W L4745/230 Tartalék izzó E10 230V 5W JELZÕLÁMPÁK Tartalék izzók az ajtón kívüli ellenôrzô lámpákhoz L4374/12 Jelzôlámpa fehér LED-del 12V a.c. L4374/24 Jelzôlámpa fehér LED-del 24V a.c. L4374/230 Jelzôlámpa fehér LED-del 230V a.c. KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 59 living light HU.indb :57:16

24 Jelzôfény és vészvilágítás L4383 L4380 N4383 N4380 NT4383 NT4380 A HÁROM CSALÁD KÖZÖS ELEMEI IRÁNYFÉNY LÁMPÁK L4383 Irányfény lámpa N4383 NT4383 L4382/12 Irányfény lámpa fehér világító leddel 12V a.c. L4382/24 Irányfény lámpa fehér világító leddel 24V a.c. L4382/230 Irányfény lámpa fehér világító leddel 230V a.c. MOBIL VÉSZVILÁGÍTÁS L4380 N4380 NT4380 L4380/B Szerelvényméretû hordozható akkumulátoros lámpa, áramszünetek alatt automatikusan bekapcsol cserélhetô Ni-Cd akkumulátorral tápfeszültség 110/127/220/ 230V a.c., 60Hz Tartalék akkumulátor az L/N/ NT4380 katalógusszámú termékhez L4384/1 L4384/3 L4784/1 L4784/3 L4786/1 L4786/3 L4386/1 - L4386/1L - L4386/1/127 L4386/3 - L4386/3L - L4386/3/127 L4380/B L4382/12 L4382/24 L4382/230 VÉSZVILÁGÍTÁS L4384/1 Automatikusan felkapcsolódik áramszünet esetén hálózati állapot jelzô LED helyi kikapcsoló nyomógomb kapcsolón keresztüli távmûködtetés cserélhetô, újratölthetô Ni-Cd akkumulátor 1 órás világítási idôtartam tápfeszültség 230V a.cv 60Hz 1W lámpa 4 modulos 50 és 60 Hz L4384/3 Mint fentebb 3 órás idôtartam L4386/1 Mint fentebb 1 órás idôtartam, 1,3W lámpa L4386/1/127 6 modulos, 50 és 60Hz L4386/3 Mint fentebb 3 órás idôtartam, L4386/3/ és 60Hz 127V modellhez L4386/1L Mint fentebb állandó üzemmód olyan helyiségek számára, melyben napi 24 órás világításra van szükség 1 órás áthidalási idô L4386/3L Mint fentebb 3 órás áthidalási idô L4784/1 Tartalék akkumulátor az L4384/1 katalógusszámú termékhez L4784/3 Tartalék akkumulátor az L4384/3 katalógusszámú termékhez L4786/1 Tartalék akkumulátor az L4386/1 és az L4386/1L katalógusszámú termékekhez L4786/3 Tartalék akkumulátor az L4386/3 és az L4386/3L katalógusszámú termékekhez 60 LIVING - LIGHT - LIGHT TECH living light HU.indb :57:24

25 Elektromos biztonsági berendezések BIZTOSÍTÉKTARTÓ L4321 Biztosítéktartó 5x20 és 6.3x32 N4321 biztosítékokhoz NT4321 max. 10A 250V a.c. L4321 L4301/6 L4301/10 L4301/16 L4305/6 L4305/10 L4305/16 L4311/10 L4311/16 N4321 N4301/6 N4301/10 N4301/16 N4305/6 N4305/10 N4305/16 N4311/10 N4311/16 NT4321 NT4305/6 NT4305/10 NT4305/16 NT4301/6 NT4301/10 NT4301/16 NT4311/10 NT4311/16 KISMEGSZAKÍTÓK L4301/6 2 pólusú kismegszakító N4301/6 1 védett pólusú záró/nyitóáramú NT4301/6 érintkezô zárlati megszakító-képesség 1500A 127/230V a.c. L4301/10 Kismegszakító mint fentebb N4301/10 10A zárlati megszakító-képesség NT4301/ A L4301/16 Kismegszakító mint fentebb N4301/16 16A zárlati megszakító-képesség NT4301/ A 127/230V a.c. L4536 N4536 NT4536 ÁRAM-VÉDÔKAPCSOLÓ L4305/6 Áram-védôkapcsoló N4305/6 1 védett pólussal I n 10mA NT4305/6 6A 127/230V a.c. záró/nyitóáramú érintkezô teszt nyomógomb zárlati megszakító-képesség 1500A 127/230V a.c. L4305/10 Áram-védôkapcsoló mint fentebb N4305/10 10A zárlati megszakító-képesség NT4305/ A 127/230V a.c. L4305/16 Áram-védôkapcsoló mint fentebb N4305/16 16A megszakító-képesség NT4305/ A 127/230V a.c. RETESZELT CSATLAKOZÓALJZATOK 2P+F csatlakozók tulipán érintkezôvel reteszelt, kétpólusú termikus mágneses megszakítóval, 1 védett pólussal, IP21-es védettség In Vn Zárlati megsz. képess. L4311/10 10A 230V a.c. 3000A 230V a.c. N4311/10 NT4311/10 L4311/16 16A 230V a.c. 3000A 230Va. cn4311/16 NT4311/16 TÚLFESZÜLTSÉG LEVEZETÔK L4536 N4536 NT4536 1P túlfeszültséglevezetô, mely a hálózati csatlakozóval kapcsolandó össze névleges levezetési áram ln=1ka max. áramerôsség lmax.=2ka max. feszültségvédelem Up=1kV névleges feszültség Un= V a.c. max. állandó feszültség Uc=250V a.c. KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 61 living light HU.indb :57:29

26 Audiorendszerek berendezései L4481 A HÁROM CSALÁD KÖZÖS ELEMEI N4481 NT4481 L4485 L4499 N4485 N4499 NT4485 NT N4958 NT4958 E45/24DC E45/127/24DC L4753 ALAP BERENDEZÉSEK L4481 Elôerôsítô bemenet 3.5 mm-es N4481 csatlakozóval NT4481 tápfeszültség 24V d.c. 100mV és 1V között szabályozható bemeneti érzékenység-beállítás az audiorendszer bekapcsolásához L4485 Helyi erôsítô egyedi N4485 hangerôszabályzással NT4485 kimeneti teljesítmény 2W 22Ω-nál áramellátás 24V d.c. L4499 Monostabil segédrelé 1 Z N4499 érintkezôvel, 6A ohmos/2a induktív NT V a.c. tekercs 24V d.c. L/N/ NT4481 katalógusszámú elôerôsítôvel kapcsolandó össze a külsô hangforrás vezérléséhez 4958 Süllyesztett szerelésû hangszóró N E katalógusszámú dobozhoz, NT4958 hangszóróval és burkolattal névleges teljesítmény 6W E45/24DC Kapcsoló üzemû tápegység 230V a.c. 1A túlterhelés és rövidzárlat elleni védelem DIN sínre szerelhetô 6 modulos E45/127/24DC Mint fentebb bemenet 127V ac. L4753 Csatlakozókábel a hangforrás és az elôerôsítô összekötéséhez 3.5 mm-es sztereó csatlakozóval kábelhossz 1.5 m 62 LIVING - LIGHT - LIGHT TECH living light HU.indb :57:38

27 L4492 N4492 NT4492 L4488 L4489 N4488 N4489 NT4488 NT4489 L4486 N4486 NT4486 A HÁROM CSALÁD KÖZÖS ELEMEI E45/24/4 SPECIÁLIS BERENDEZÉSEK L4492 Tuner radiós ébresztôórával N4492 audiorendszerekhez NT elôre beállítható FM csatornával hangerô szabályzóval elôerôsítô helyett, vagy azzal kombinálva használható 3 modulos L4488 Elektronikus modul beépített N4488 mikrofonnal audió rendszerekhez NT4488 manuális bekapcsolás tápfeszültség 24V d.c. L4489 Gyerekfelügyeleti modul beépített N4489 mikrofonnal, és bekapcsolási szintet NT4489 szabályozó potencióméterrel. áramellátás 24V d.c. L4486 Helyi erôsítô vezérlôegységek N4486 nélkül (ON/OFF és hangerô NT4486 szabályzó) kimenô zenei teljesítmény 1W 22Ω-nál tápfeszültség 24V d.c. rádió tuner egységgel összekapcsolandó E45/24/4 Audió rendszer bôvítô egység 48 hangszóróig Bôvítô max 4 E45/24DC katalógusszámú tápegységhez DIN sínre szerelhetô 3 modulos KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 63 living light HU.indb :57:43

28 Riasztórendszer L4600/4 N4600/4 NT4600/4 L4600/1 L4603/4 N4600/1 N4603/4 NT4600/1 NT4603/4 L4603/8 L4604 N4603/8 N4604 NT4603/8 NT4604 A HÁROM CSALÁD KÖZÖS ELEMEI VEZÉRLÔEGYSÉG INTEGRÁLT TEL. TÁRCSÁZÓ-BERENDEZÉSSEL 3500 Manuális élesítés és kikapcsolás IR távirányító, vagy elektronikus kulcs segítségével. Kétirányú kommunikáció a felhasználó, a riasztórendszer és az automata rendszer között 4-ZÓNÁS VEZÉRLÔEGYSÉG L4600/4 Miniatûr vezérlôegység N4600/4 lehetôvé teszi a rendszer be- és NT4600/4 kikapcsolását, a 4 zóna vezérlését, 30 távvezérlô programozását, rendszertesztek végrehajtását és a riasztás vezérlést jelzéssel és memóriába tárolást EGYZÓNÁS VEZÉRLÔEGYSÉG L4600/1 Miniatûr vezérlôegység N4600/1 lehetôvé teszi a rendszer be- és kikapcsolását, a zóna vezérlését 30 távvezérlô programozását, rendszertesztek végrehajtását és a riasztás vezérlést jelzéssel és memóriába tárolást ZÓNA ALELOSZTÓ 1-TÔL 4-IG L4603/4 Jelvevô a rendszer távirányítóval N4603/4 történô be- és kikapcsolásához NT4603/4 nyomógombok 4 zóna vezérléséhez zóna- és rendszerállapot kijelzés LED-en keresztül az egyzónás vezérlôegységgel összekapcsolható, így a rendszer bôvíthetô 1-tôl 4 zónáig ZÓNA KITERJESZTô 5-TôL 8-IG L4603/8 Modul a zónák bôvítéséhez, N4603/8 5-8 zónavezérlô gomb NT4603/8 zónaállapot kijelzés LED-en keresztül összekapcsolható 4-zónás vagy egyzónás vezérlôegységgel + zóna alelosztóval 1-4-ig a rendszer így 8 zónásra bôvíthetô ELEKTRONIKUS ZÁR L4604 Jelvevô a rendszer távirányítóval N4604 történô be- és kikapcsolásához NT4604 zónaállapot jelzés LED-en keresztül a rögzített zónák aktiválása beállítható rendelkezésre álló segédcsatorna az ajtózár aktiválásához TÁVVEZÉRLÔ 4050 IR hordozható távvezérlô a rendszer be- és kikapcsolásához 64 LIVING - LIGHT - LIGHT TECH living light HU.indb :57:56

29 RELÉ L4614 Többcélú relémodul N4614 C-Z-NY érintkezôk, NT V d.c. 0.4A cosϕ 0.4 L4614 L4615 N4614 N4615 NT4614 NT4615 KÜLSÔ ZÓNA ILLESZTÔ L4615 Adapter modul A Z vagy NY N4615 segédérintkezôkhöz NT4615 optikai jelbemenettel 5-12V a.c./d.c. L4620 L4611 L L4613 N4620 N N4613 L4612 L4612/12 N4611 N4612 N4612/12 NT4620 NT4611 RÁDIÓFREKVENCIÁS ÉRZÉKELÔ NT NT4613 L4620 Vészjel vevõ modul N4620 a bajba jutott személyek NT4620 vészjelzésének fogadásához az L4621 katalógusszámú vészjeladóval összekapcsolható rádiódetektorral használható NT4612 NT4612/12 MOZGÁSÉRZÉKELÔK L4610 Mozgásérzékelô N4610 memóriával rendelkezô riasztóhoz NT méteres hatókör, 105 -os érzékelési szög, 14 sugár 3 szinten elôriasztó segédcsatorna L4611 Mozgásérzékelô mint fentebb N4611 az érzékelési szög 105 -tól 0 -ig NT4611 állítható 2 tengelyen állítható lencsék KONTAKTUS ILLESZTÔEGYSÉG L4612 Szabotázs áramkör illesztõ N4612 NY és Z kontaktushoz is köthetõ NT4612 L4612/12 Redõny szabotázs áramkör illesztõ, N4612/12 NY és Z kontaktushoz és ablaktörés NT4612/12 érzékelõhöz is köthetõ (kat.sz. 3516) DUPLASZENZOROS ÉRZÉKELÔK L4613 N4613 NT4613 IR és mikrohullámú érzékelôvel szerelt készülék élôlények jelenlétének és mozgásának érzékeléséhez A riasztó csak akkor aktiválódik, ha mindkét szenzor bekapcsol. KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 65 living light HU.indb :58:06

30 Riasztórendszer L4605 L4607 N4605 N4607 NT N4070 NT4070 A HÁROM CSALÁD KÖZÖS ELEMEI 4072L 4072A 4075N E46ADCN E47ADC E46ADCN/127 NT S 3540 KULCSOS KAPCSOLÓK ÉS SZIRÉNÁK L4605 Modul a rendszer mechanikus, N4605 kulccsal történô hatástalanításához NT4605 és blokkolásához LED jelzi a rendszer állapotát csapófedéllel biztonsági kulcs kombinációval 4070 Beltéri sziréna az 506E kat. számú N4070 süllyesztôdobozba szerelhetô NT4070 6V 0.5Ah-s akkumulátorral felszerelendô (kat. szám 3507/6) hangerôsség 90dB 3m távolságban rongálás ellen védve 4072L Kültéri sziréna 3505/12 katalógusszámú 12V 12Ah akkumulátorral kiegészítendô 4072A Kültéri sziréna 12V 7Ah ral akkumulátorral kiegészítendô E47ADC katalógusszámú tápegységgel felszerelendô TELEFONOS TÁRCSÁZÓ KÉSZÜLÉK 4075N TÁPEGYSÉGEK Telefonvonallal összekapcsolt tárcsázó készülék, mely automatikusan képes tárcsázni 16 telefonszámot + egy jolly számot, 6 különbözô riasztó üzenet küldésével E46ADCN Tápegység betörésriasztó rendszerhez, 4072L katalógusszámú külsô szirénával kombinálható bemenet 230Va.c., 60Hz kimenet 27Vd.c. SELV max. 4072L fogyasztás 450mA E46ADCN/127 Mint fentebb bemenet 127V a.c. E47ADC Tápegység, mint fentebb, opcionálisan kombinálható a 4072A katalógusszámú kültéri szirénával JELADÓ OLVASÓ L4607 N4607 NT4607 JELADÓ Válaszjeladó olvasó a rendszer BE/ KI kapcsolásához 3530 tételszámú válaszjeladó (jelvény) segítségével aktiválásokhoz szükséges segédcsatorna is rendelkezésre áll Hordozható jeladó (jelvény) az L/N/NT4607 sz. tételekkel való használatra Ugyanazt a funkciót tölti be, mint a 4050 katalógusszámú távirányító Nincs szükség elemre 3530S Mint fentebb vékonyabb kivitel 3540 Mint fentebb kulcstartó 66 LIVING - LIGHT - LIGHT TECH living light HU.indb :58:20

31 A HÁROM CSALÁD KÖZÖS ELEMEI (*) lásd jobbra MÁGNESES ÉRZÉKELÔK Mágneses érzékelõk és üvegtörés érzékelõ 3510 Mágneses NY érzékelõk és védõvezeték süllyesztett szereléshez 3511 Mágneses NY érzékelõk és védõvezeték falon kívüli szereléshez 3513 Mágneses NY érzékelõk és védõvezeték fémezett burkolattal falon kívüli szereléshez 3516 Üvegtörés érzékelõ kétoldalú ragasztószalaggal történõ felszerelés (tartozék) AKTÍV INFRAVÖRÖS SINEK 3518 IR sinek ablakokhoz 1 m 3519 IR sinek ajtókhoz 2 m EGYÉB TARTOZÉKOK 3515 Tartalék csatlakozók L4630 Tamperkapcsoló IDS készülékek védelméhez L4669S SCS szigetelt, sodrott huzalpár 300/500V megfelel a CEI 46-5 és CEI elõírásoknak -100 m-es tekercs L4630 L4621 L4669S N4640 (*) JUMPER SZETT (*) Jumper szett 10 darabos csomag 3501/1 Jumper /2 Jumper /3 Jumper /4 Jumper /5 Jumper /6 Jumper /7 Jumper /8 Jumper /9 Jumper 9 MINI MOZGÁSÉRZÉKELÔK N4640 Passzív IR mozgásérzékelõ 8 méteres hatósugár 105 -os érzékelési szög, 14 sugár 3 szinten fali, lejtõs és ferde beszerelés RÁDIÓS TÁVIRÁNYÍTÓ Rádiós távvezérlés távsegítség nyújtáshoz L4621 Rádiós távvezérlés távsegítség kérés elküldéséhez. L4620, N4620 és L4610 NT4620 katalógusszámú rádiótunerrel automatikusan hangolható tápellátás 2 lítium akkumulátorral (tartozék) élettartam: két év KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 67 living light HU.indb :58:26

32 Riasztórendszer A HÁROM CSALÁD KÖZÖS ELEMEI FALON KÍVÜLI DOBOZOK Moduláris eszközökhöz 502LPA 502NPA 502PA F115/8A F115/8B 502LPA 502NPA 502PA Falon kívüli doboz tartó és takarókerettel kiegészítve a Light verzióhoz Döntött felületre szerelt falon kívüli doboz tartó és takarókerettel kiegészítve a Light verzióhoz 3505/ /6 Falon kívüli dobozok tápegységekhez, akkumulátorokhoz F115/8A Falon kívüli, DIN sínnel ellátott doboz az E47ADC katalógusszámú tápegységhez F115/8B Burkolat 12V 7Ah akkumulátorokhoz az IDS E47ADC katalógusszámú tápegységgel való ellátásához felnyitás elleni védelem AKKUMULÁTOROK 3505/12 12V akkumulátor 12Ah 4072L katalógusszámú külsô szirénához 3507/6 6V akkumulátor 0,5Ah 4070, N4070, NT4070 katalógusszámú belsô szirénához, 4075N katalógusszámú telefon tárcsázó készülékhez és 3500 katalógusszámú telefon tárcsázó készülékes vezérlôegységhez 68 LIVING - LIGHT - LIGHT TECH living light HU.indb :58:30

33 Gázérzékelôk L4511/12 L4512/12 N4511/12 N4512/12 NT4511/12 NT4512/12 L4520 L4541 N4520 N4541 NT4520 NT4541 A HÁROM CSALÁD KÖZÖS ELEMEI N719 F91/12E L4525/12NO GÁZÉRZÉKELÕK L4511/12 Földgáz érzékelô optikai és N4511/12 hangjelzéssel (85dB) NT4511/12 belsô öndiagnosztizálás jelerôsítôk vezérléséhez elôkészítve Tápfeszültség ellátás 12V a.c./d.c. L4512/12 PB-gáz érzékelô optikai és N4512/12 hangjelzéssel (85dB) NT4512/12 belsô öndiagnosztizálás jelismétlôk vezérléséhez elôkészítve Tápfeszültség ellátás 12V a.c./d.c. JELISMÉTLÕK L4520 N4520 NT4520 L4541 N4541 NT4541 Jelerôsítô gázérzékelôkhöz optikai/hang riasztás relé kimenet 1 kapcsoló érintkezôvel 6A ohmos 2A induktív TRANSZFORMÁTOR N719 Biztonsági transzformátor bemenet 230V a.c. 50/60HZ kimenet 12V a.c. 4VA FALON KÍVÜLI ÉRZÉKELÔ Földgáz érzékelô optikai és hangjelzéssel (85dB) belsô öndiagnosztizálás belsô relé 6A cosϕ 1 mágnesszelep vezérlés manuális visszaállítással, 2-200VA-hoz VA-hoz (12-230V a.c.-hez) áramellátás burkolt vagy egypólusú vezetékekkel szálcsôben nézôrésnél vagy lefolyócsöveknél DIN TRANSZFORMÁTOR F91/12E Biztonsági transzformátor bemenet 230V a.c 50/60HZ kimenet 12V a.c. 6VA DIN sínre szerelhetõ 3 modulos MÁGNESSZELEP L4525/12NO Z gáz mágnesszelep manuális visszaállítással tápfeszültség 12V 50Hz 3VA fogyasztás kikapcsolt helyzetben: 0 max. nyomás 500 mbar IP65 védelmi fokozat mûködési hômérséklet Ca 3/4 -os menetes csatlakozás és a 1/2 -os szûkítô tartozék KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 69 living light HU.indb :58:40

34 Üzenethagyó modulok L4550 N4550 NT LIV A HÁROM CSALÁD KÖZÖS ELEMEI 4930/ /1 4930/ L4550 N4550 NT4550 HANGÜZENET MODULOK Elektronikus üzenethagyó modul hangüzenetekhez vezérlés 9 beállított és változtatható üzenethez üzenetek kezelése 4 nyelven: olasz, spanyol, angol és francia TÁPFESZÜLTSÉG 4930/05 Tápegység 230V a.c./9v d.c. SELV 0.6A egy mastert és egy olvasót tartalmazó rendszerhez DIN sínre szerelhetõ 3 modulos 4930/1 Tápegység 230V a.c./9v d.c. SELV 1.3A maximum 5 berendezésbôl (közöttük a master és az olvasó) álló rendszerhez DIN sínre szerelhetõ 6 modulos 4930/3 Tápegység 230V a.c./9v d.c. SELV 1.3A maximum 12 berendezésbôl (közöttük a master és az olvasó) álló rendszerhez DIN sínre szerelhetõ 10 modulos TARTOZÉKOK 504LIV Készüléktartó 4 LIVING INTERNATIONAL modulhoz-tartókerettel Infravörös távirányító üzenetprogramozáshoz választható Asztali készüléktartó 4 LIVING INTERNATIONAL modulhoz Asztali készüléktartó 4 LIGHT modulhoz Asztali készüléktartó 4 LIGHT TECH modulhoz MEGJEGYZÉS: A készüléktartókkal kapcsolatban forduljon Bticino kereskedôihez 70 LIVING - LIGHT - LIGHT TECH living light HU.indb :58:51

35 A kaputelefon-rendszerek kiegészítôi KÉSZÜLÉKEK Készülékek audió/videó kaputelefon rendszerekhez Kézibeszélô nélküli kihangosított beltéri egység analóg és digitális rendszerekhez lépcsôházvilágítás és ajtónyitás nyomógombbal Elektronikus csengô jelismétléshez audió vagy videó kaputábláról az elõlapon elhelyezett hivás hangerôszabályzó Süllyesztett, forgatható kamera a fókusz és fényerô automata beállítása beépített mikrofonnal MEGJEGYZÉS: további információkkal kapcsolatban ld. a Kaputelefon- és beléptetô rendszerek címû katalógust KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 71 living light HU.indb :58:57

36 Vakfedelek és tartozékok L4950 L4953 N4950 N4953 NT4950 NT4953 L4951 L4750 N4951 N4750 NT4951 A HÁROM CSALÁD KÖZÖS ELEMEI L4782 L4783 L4784 L CG 503EV 503EC 503DE 503ED VAKFEDELEK L4950 N4950 NT4950 L4953 N4953 NT4953 L4951 N4951 NT4951 L4750 N4750 Vakfedél Vakfedél 0,9 mm-es kimenettel Vakfedél szerelésre elôkészített CSAVARTAKARÓK csavartakarók az L/N4719, L/N4703, L4704 és N4704N katalógusszámú készüléktartókhoz VÉDÕBURKOLATOK L4782 Védôburkolatok 2 modulos rögzítôkeretekhez Living International L4702G katalógusszámú a befejezô falazási munkák során használandóak L4783 Védôburkolatok 3 modulos rögzítôkeretekhez a befejezô falazási munkák során használandóak L4784 Védôburkolatok 4 modulos rögzítõkeretekhez a befejezô falazási munkák során használandóak L4787 Védôburkolatok 7 modulos rögzítôkeretekhez a befejezô falazási munkák során használandóak TARTOZÉKOK 503E KAT. SZÁMÚ DOBOZHOZ 503CG Védôburkolat 503E katalógusszámú süllyesztõdobozhoz a befejezô falazási munkák során használandóak 503EV Belsô térelválasztó anyaga: gyanta 503E katalógusszámú dobozokhoz új design 503EC Védôburkolat 503E katalógusszámú süllyesztõdobozhoz lezáráshoz bekötôdobozként használandóak festhetô 503DE Belsô térelválasztó anyaga: gyanta 504E katalógusszámú dobozokhoz 503ED Vízszintes és függôleges csatoló 503E katalógusszámú dobozhoz 72 LIVING - LIGHT - LIGHT TECH living light HU.indb :59:07

37 Jelzõlámpák és csatlakozók LÁMPÁK 11250L 11250L/ LV 11250LV/127 L4741/230 L4741/127 L4741/230V L4741/127V 11251L 11252L L4745/12 L4745/24 L4745/127 L4745/ L glimmlámpa 230V - dugaszolható, huzalkivezetéssel átlátszó 11250L/127 glimmlámpa 127V - dugaszolható, huzalkivezetéssel átlátszó 11250LV glimmlámpa 230V dugaszolható, huzalkivezetéssel zöld 11250LV/127 glimmlámpa 127V dugaszolható, huzalkivezetéssel zöld 11251L izzólámpa 12V 11252L izzólámpa 24V L4741/230* elôhuzalozott glimmlámpa 230V 1.5mA átlátszó (L/N/NT4001 és L4003/0, L/N/NT4003 és L4003/0, L/N/ NT4005 és L4005/0 katalógusszámokhoz) L4741/127 elôhuzalozott glimmlámpa 127V 1.5mA átlátszó (L/N/NT4001 és L4003/0, L/N/NT4003 és L4003/0, L/N/ NT4005 és L4005/0 katalógusszámokhoz) L4741/230V elôhuzalozott glimmlámpa 230V 1.5mA zöld (L/N/NT4001 és L4003/0, L/N/NT4003 és L4003/0, L/N/ NT4005 és L4005/0 katalógusszámokhoz) L4741/127V elôhuzalozott glimmlámpa 127V 1.5mA zöld (L/N/NT4001 és L4003/0, L/N/NT4003 és L4003/0, L/N/ NT4005 és L4005/0 katalógusszámokhoz) L4745/12 izzólámpa E10 12V 5W zárófedelekhez L4745/24 izzólámpa E10 24V 5W zárófedelekhez L4745/127 izzólámpa E10 127V 5W zárófedelekhez L4745/230 izzólámpa E10 230V 5W zárófedelekhez * nem alkalmas azokhoz a hátsó megvilágítású nyomógombokhoz, melyek reléket vagy elektronikus berendezéseket vezérelnek LÁMPÁK HASZNÁLATA MEGVILÁGÍTÁSHOZ Az alábbi ú egységekhez L4741/230 /127** 11251L 11252L 11250L 11250LV L4745/230 /127 /24- /12 L4741/230V / L/ LV/127 L/N/NT4001, L/N/NT4003, L/N/NT4005, L4001/0, L4003/0, L4005/0 L/N/NT4002, L/N/NT4004 L/N/NT4034, L/N/NT4044, L/N/NT4038R, L/N/NT4038V* L/N/NT4040 L/N/NT4371A, L/N/NT4371T, L/N/NT4371R, L/N/NT4371V* L/N/NT4372AV*, L/N/NT4371RT, L/N4373H* L4385/12..., L4385/24..., L4385/ * zöld burás, 230V-os tápfeszültségû ellenôrzô lámpákhoz használjon 11250LV lámpát ** nem alkalmas azokhoz a hátsó megvilágítású nyomógombokhoz, melyek reléket vagy elektronikus berendezéseket vezérelnek BTICINO RENDSZERÛ EGYIRÁNYÚ CSATLAKOZÓK 10A megfordíthatatlan csatlakozók a BTicino L/N/NT4115 biztonsági csatlakozóaljzataihoz teljesen szigetelt 2200NN 2200NA 2200NA 2200NN 2P+F 10A csatlakozódugó, elefántcsont 2P+F 10A csatlakozódugó, fekete SPECIÁLIS CSATLAKOZÓK 2120N 2124N 2120N 2124N 2P spec. csatlakozódugó az L/N/NT4291 kat. számú mini csatlakozókhoz Ø 3mm-es érintkezôcsap furattávolság 13 mm Kulcs L/N/NT4391 katalógusszámú jack csatlakozókhoz Ø 5 mm-es érintkezôcsap KATALÓGUS KATALÓGUS LIVING - LIGHT - LIGHT TECH 73 living light HU.indb :59:11
