Abroncsnyomás monitorozó rendszer (tolatóradarral vezeték nélkül összekapcsolható modell) útmutató a felhasználók részére

Átírás

1 Abroncsnyomás monitorozó rendszer (tolatóradarral vezeték nélkül összekapcsolható modell) útmutató a felhasználók részére

2 Szemléltető ábrák: A jelfeldolgozó egység: Ernyőképek és feliratok: Az abroncsba szerelt (jeladó) detektorok

3 A működésről tömören: Az abroncsnyomás monitorozó rendszer két fő részből: a detektorokból és a jelfeldolgozó egységből épül fel. Amikor a gépkocsi sebessége meghaladja a húsz km/órát, a kerekekbe épített detektorok készenléti állapotból üzemi állapotba váltanak és folyamatosan küldik a keréknyomás és hőmérséklet adatokat a jelfeldolgozó egységnek. A jelfeldolgozó egység az adatokat a képernyőjén megjeleníti és a beállított határértékek túllépése defekt (gyors nyomáscsökkenés), túl magas vagy túl alacsony keréknyomás, extrém magas hőmérséklet - esetén hangjelzéssel és vizuálisan figyelmeztető jelzéseket ad. Amennyiben tolatóradarral is szerelt a rendszer, hátramenetben automatikusan megjelenik a kijelzőn az akadály távolsága és 1,5m-en belül a távolság csökkenésének megfelelően, egyre gyakoribb hangjelzés (bip) figyelmeztet a közelségre. Szolgáltatási funkciók: Riasztási jelzések: defekt, túl magas vagy túl alacsony keréknyomás, túl magas abroncs hőmérséklet 20 km/óra sebesség alatt a detektorok energiatakarékos (készenléti) üzemmódban működnek. Nyomáskijelzés egysége beállítható: bar vagy psi Hőmérséklet kijelzés egysége beállítható: C vagy F Automatikus tolatóradar üzemmód (amennyiben az opcionálisan szállított vezeték nélküli tolatóradar beszerelésre került). Figyelmeztető kijelzések: Leak Defekt: amikor a keréknyomás gyorsan csökken, ez a felirat jelenik meg, a kijelzett nyomásérték villog és megszólal a figyelmeztető hangjelzés. P.High Túl magas keréknyomás: amikor az abroncsnyomás több mint 25%-kal meghaladja a beállított névértéket, ez a felirat jelenik meg, a kijelzett nyomásérték villog és megszólal a figyelmeztető hangjelzés. P.Low Túl alacsony keréknyomás: amikor az abroncsnyomás a beállított névérték 75%-a alá csökken, ez a felirat jelenik meg, a kijelzett nyomásérték villog és megszólal a figyelmeztető hangjelzés.

4 T.High Túl magas abroncshőmérséklet: amikor a kerék hőmérséklete meghaladja a 85 C (185 F) értéket, ez a felirat jelenik meg, a kijelzett hőmérséklet érték villog és megszólal a figyelmeztető hangjelzés. Alacsony telepfeszültség: amikor valamelyik detektorba épített elem feszültsége kritikusan alacsony, ez a kijelzés jelenik meg és az alarm is villog. (A detektor elemcseréjét célszerű szakszervizre bízni.) Ý Adatátvitel hiba: amikor valamelyik detektortól hosszú ideig nem érkezik adat, ez kijelzés jelenik meg és az alarm is villog. (Általában a detektor mechanikai sérülése vagy teljesen lemerült telep esetén jelenhet meg.) Kezelési útmutató: 1. Nyomás mértékegység választás: az abroncsban a légnyomást a készülék bar vagy psi mértékegységben jelzi ki. A gomb minden egyes megnyomásakor a nyomás mértékegysége változik. 2. Hőmérséklet mértékegység választás: az abroncs hőmérsékletét a készülék C vagy F egységben mutatja. A gomb minden egyes megnyomásakor a hőmérséklet kijelzés mértékegysége változik. 3. A hangjelzés kikapcsolása: a figyelmeztető hangjelzést a C gomb megnyomásával kapcsolhatjuk ki. Ha nem szüntetjük meg a riasztást kiváltó okot, a hangjelzés egy óra múlva ismét megszólal. 4. A felhasználó által programozható paraméterek felsorolása: - Első kerekek névleges nyomása (Rated Pres. Front Tires) - Hátsó kerekek névleges nyomása (Rated Press Rear Tires) - Bal első kerékazonosító kód (ID, Left Front Tire) - Jobb első kerékazonosító kód (ID, Right Front Tire) - Bal hátsó kerékazonosító kód (ID, Left Rear Tire) - Jobb hátsó kerékazonosító kód (ID, Right Rear Tire) 5. Paraméterek kiválasztása és programozása: 1) Bekapcsolást követően a készülék a négy kerék nyomás- és hőmérséklet adatát jelzi ki. Programozási üzemmódba váltáshoz nyomjuk meg az OK gombot. 2) A programozási üzemmódba váltást követően a beállítani kívánt paramétert először ki kell választanunk: a kiválasztáshoz használjuk a gombokat. A készülék monitora grafikusan mutatja, hogy mely paraméter programozása következhet. A programozási ernyőképek változatai a következők:

5 3) A kiválasztott ernyőképnél nyomjuk meg ismét az OK gombot, majd a gombok valamelyikével jelölhetjük ki a megváltoztatni kívánt számjegyet (digitet). Az OK ismételt megnyomásával engedélyezzük a változtatást. Az adott digitet a gombokkal növelhetjük vagy csökkenthetjük. A változtatást az OK megnyomásával rögzítjük. Az előző menübe a C gombbal térhetünk vissza. Hasznos tudnivalók: 1. Valamennyi detektornak egyedi belső azonosítója (ID code) van. Ennek a kódnak a jelfeldolgozó egységbe történő megfelelő programozásával egyben azt is beállítjuk, hogy az adott detektor melyik kerékbe került beszerelésre. A jelfeldolgozó ennek alapján jelzi ki, hogy például a jobb hátsó kerekünk defektes lett. Annak a detektornak az adatait, amelyiknek a kódja nincs programozva, a jelfeldolgozó figyelmen kívül hagyja. Ügyeljünk arra, hogy a kódok pontosak és a megfelelő kerékre mutatók legyenek. Kerékcsere esetén, a jelfeldolgozó programozásán is változtatni kell. (A kódok olvashatók az egyes detektorokon és az angol nyelvű leírás 11. oldalán.) A gyári szettben szállított rendszereket a gyártó programozottan szállítja. Ha az egyes detektorokat az ajánlott kerékhelyre szerelik be, felhasználói programozás nem szükséges. A programozás természetesen bármikor lehetséges.

6 2. Ha a mért keréknyomás a programozott névértéktől ±25%-nál nagyobb mértékben eltér, a készülék figyelmeztető jelzést ad. Amennyiben a jelfeldolgozót nem állítjuk be a gépkocsink névleges keréknyomására, fals riasztást adhat. 3. Természetes dolog, hogy elindulás után az abroncsnyomás és hőmérséklet változik. Menet közben a kerekek általában melegednek, ami a nyomás növekedését is eredményezi. A nyomásváltozás - személygépkocsik esetében - a 0,4 bar értéket általában nem haladhatja meg. 4. Súlyos hibák esetében, figyelmeztető hangjelzést is kapunk, ami kikapcsolható. A hibát hárítsuk el, amilyen gyorsan csak lehetséges. A hangjelzés kikapcsolása a hibát nem szünteti meg! 5. Ha a telepfeszültség alacsony rúdelem logó megjelent a kijelzőn, minél előbb gondoskodjunk az adott detektor vagy a gyenge elem cseréjéről, mert az alacsony tápfeszültségről működő detektor néhány nap után valószínűleg elhallgat. (Detektor vagy elemcsere érdekében célszerű szakszervizhez fordulnunk.) 6. Ha a készülék egyáltalán nem mutat életjelet, célszerű megvizsgálnunk, hogy az oldalán lévő on-off kapcsoló on jelzésen áll és a tápfeszültség (power) csatlakozó is rendben. 7. A nyomásdetektorokat a folyadékok, permetek tönkre tehetik. Tisztításuk általában szükségtelen, ha mégis szükséges, csak szárazon tisztíthatók. 8. A tolatóradar csak segédeszköz a hátramenethez, de nem jelent garanciát az esetleges ütközés elkerülésére! A vezetőnek tolatás közben is körültekintően kell eljárnia. A tolatóradar fejezetben felsorolunk néhány körülményt, ami az ultrahang radarok működését akadályozza. Szerelési előírások: Detektorok szerelése: 1. Szereljük le a kerekeket és vegyük le az abroncsot a felniről. 2. Vegyük ki a felniből az eredeti kerékszelepet és az ábra szerint szereljük a helyébe a detektort. Ügyeljünk a megfelelő tömítettségre, amelyet a tömítő gyűrű (Rubber Washer) egyenletes felfekvése biztosít.

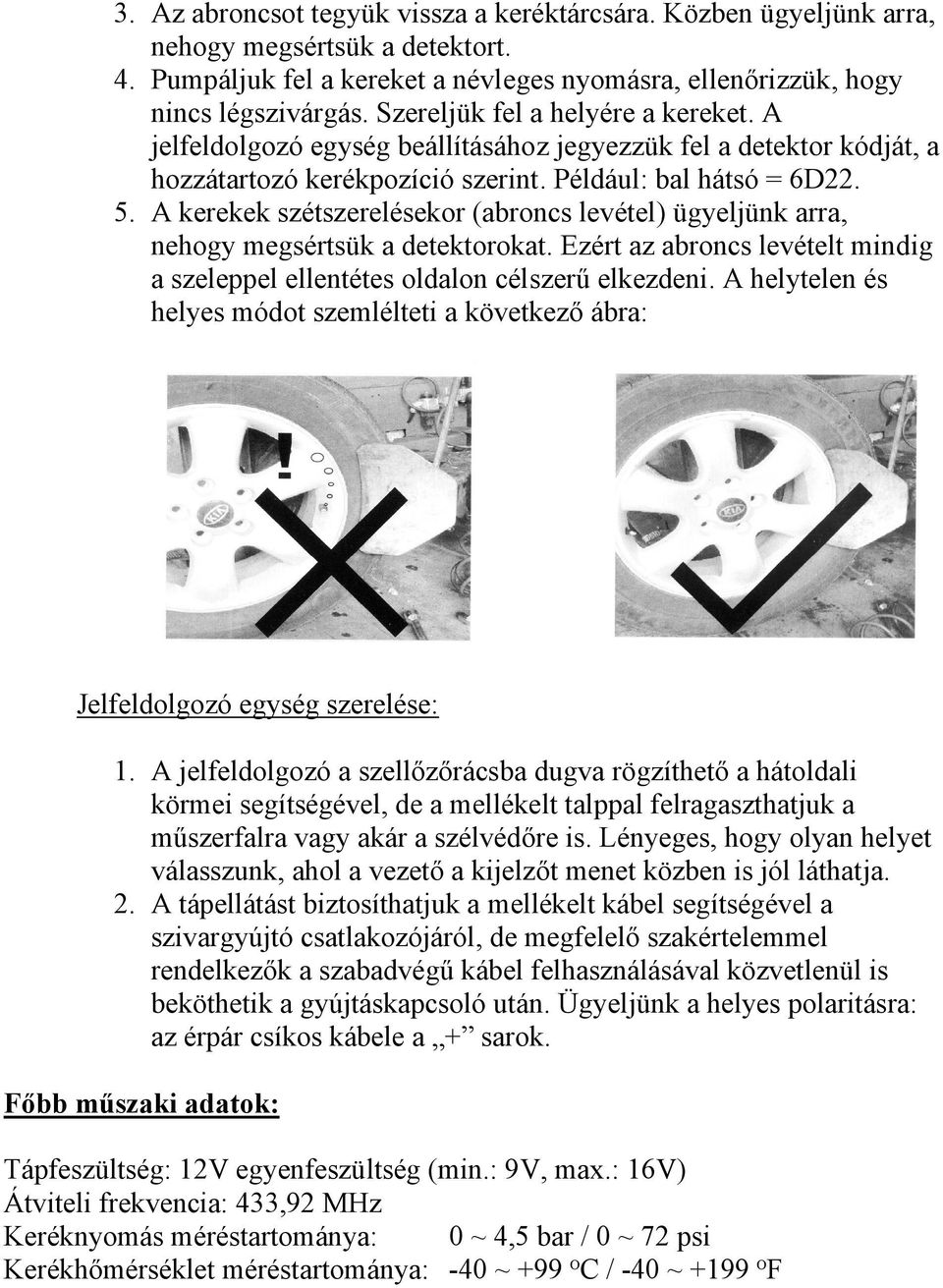

7 3. Az abroncsot tegyük vissza a keréktárcsára. Közben ügyeljünk arra, nehogy megsértsük a detektort. 4. Pumpáljuk fel a kereket a névleges nyomásra, ellenőrizzük, hogy nincs légszivárgás. Szereljük fel a helyére a kereket. A jelfeldolgozó egység beállításához jegyezzük fel a detektor kódját, a hozzátartozó kerékpozíció szerint. Például: bal hátsó = 6D A kerekek szétszerelésekor (abroncs levétel) ügyeljünk arra, nehogy megsértsük a detektorokat. Ezért az abroncs levételt mindig a szeleppel ellentétes oldalon célszerű elkezdeni. A helytelen és helyes módot szemlélteti a következő ábra: Jelfeldolgozó egység szerelése: 1. A jelfeldolgozó a szellőzőrácsba dugva rögzíthető a hátoldali körmei segítségével, de a mellékelt talppal felragaszthatjuk a műszerfalra vagy akár a szélvédőre is. Lényeges, hogy olyan helyet válasszunk, ahol a vezető a kijelzőt menet közben is jól láthatja. 2. A tápellátást biztosíthatjuk a mellékelt kábel segítségével a szivargyújtó csatlakozójáról, de megfelelő szakértelemmel rendelkezők a szabadvégű kábel felhasználásával közvetlenül is beköthetik a gyújtáskapcsoló után. Ügyeljünk a helyes polaritásra: az érpár csíkos kábele a + sarok. Főbb műszaki adatok: Tápfeszültség: 12V egyenfeszültség (min.: 9V, max.: 16V) Átviteli frekvencia: 433,92 MHz Keréknyomás méréstartománya: 0 ~ 4,5 bar / 0 ~ 72 psi Kerékhőmérséklet méréstartománya: -40 ~ +99 O C / -40 ~ +199 O F

8 Ultrahangos tolatóradar: - Hátramenetben automatikusan detektálja és kijelzi a gépkocsi mögött lévő akadály távolságát. 1,5 m-en belül, a távolság csökkenésével, egyre gyorsuló hangjelzés figyelmeztet az akadályra. - A négy szenzor biztosítja a tolatóradar holttér mentességét. - A jelfeldolgozó egység és tolatóradar központi egysége közötti vezetéknélküli adatátvitel egyszerű szerelhetőséget biztosít. Főbb műszaki adatok: Tápfeszültség: 12V egyenfeszültség (min.: 9V max.: 16V) Érzékelési tartomány: 0,0 ~ 2,5 m Kijelzett távolság tartmánya: 0,3 ~ 1,5 m Ultrahang frekvenciája: 40 khz Részegységek és beszerelés: központi egység szenzor (ultrahangos adó-vevő)

9 A központi egységet célszerűen a hátsó csomagtartóban helyezhetjük el. Rövid lemezcsavarokkal rögzíthetjük az oldalsó füleknél, de az alján lévő öntapadós felületről a védőfóliát lehúzva, és vízszintes sima felületre letéve, öntapadó módon is rögzíthetjük. Tápkábelét (piros és fekete) csatlakoztassuk a gépkocsi hálózatához. A piros vezeték a + sarok. Külön biztosítás szükségtelen, a kábel beépített biztosíték házat tartalmaz. A négy darab szenzort célszerűen a vészhárítóba építsük be. A szenzorok furatait a tartozékként szállított célszerszámmal készítsük el. A beépítést az alábbi ábrák alapján végezzük: A szenzorok talajszinttől mért távolsága célszerűen 0,5 0,65 m között legyen. Ebben az esetben, a szenzorok tengelyének vízszintesen kell állnia. Ha a talajszinttől mért távolság kisebb, a szenzorok tengelyszögét 5 10 fokkal felfelé irányulóra kell beállítani, hogy a mérést a talaj közelsége ne hamisíthassa meg.

10 A szenzorok vezetékeit a csomagtartó meglévő, vagy általunk fúrt nyílásain keresztül csatlakoztassuk a központi egység megfelelő (azonos betűjelzés) csatlakozójába. A tolatóradar azonosító kódját a hozzá tartozó jelfeldolgozó egység gyárilag tartalmazza. A jelfeldolgozó egység és a radar központi egység sorozatszáma és azonosító kódja mindig megegyezik! A felismerés és kommunikáció automatikus, a felhasználó által történő beállítás szükségtelen. Néhány tolatási szituáció: Az esetek többségében, tolató gépkocsink mögött, az ultrahangot többékevésbé egyenletesen reflektáló felület (pl. parkoló gépkocsi, téglafal, stb.) található. Ilyenkor a tolatóradar megfelelő eredményt szolgáltat. Mint fentebb látható, egy viszonylag kisméretű fémcső radar irányába eső felülete oly kicsi, hogy a csekély reflektált jelet a radar nem észleli. Ütközésveszély! Nagyobb összegyűrt papír vagy textília csomag az ultrahangokat elnyeli, nincs reflexió, a radar az elnyelő anyag mögötti szilárd akadályt nem tudja észlelni. Ütközésveszély!
