1 SISTEM DE ACOPERIŞ

2 SISTE M DE ACOPE R IŞ 2

3 SISTE M DE ACO PE R IŞ CUPRINS A Despre LEIER tetőfedő sistemul de rendszerről... acoperiş Leier... 4 Avantajele A LEIER ţiglelor betoncserepek de LEIER... előnyei... 4 Ţigla Toscana Toscana tetőcserép... 5 Paletă... de 5 Mărimi, Mărimi, model model acoperire... de 5 Ţiglă Ţiglă laterală laterală stânga... 6 Ţiglă Ţiglă laterală laterală dreapta... 6 Ţiglă Ţiglă de aerisire... de 6 Ţiglă Ţiglă coamă... 7 Ţiglă Kezdő coamă Ţiglă de început... coamă... 7 Ţiglă Hármas coamă cu elosztó distribuţie Ţiglă coamă... triplă... 7 Ţigla Veneto... VENETO... 8 Paletă... de 8 Mărimi, Mărimi, model model acoperire... de 8 Ţiglă Ţiglă laterală laterală stânga... 9 Ţiglă Ţiglă laterală laterală dreapta... 9 Ţiglă Ţiglă de aerisire... de 9 Ţiglă Ţiglă coamă... coamă...10 Ţiglă Kezdő coamă Ţiglă de început... coamă...10 Ţiglă Hármas coamă cu elosztó distribuţie Ţiglă coamă...10 triplă... Accesoriile sistemului de acoperiş...11 Accesorii Eresz kialakításához utilizate pentru alkalmazott jgheaburi... kiegészítők...11 Accesorii Taréjgerinc pentru és creastă élgerinc şi kialakításához pentru margini... alkalmazott kiegészítők...12 Accesorii Vápa kialakításához pentru dolie... alkalmazott kiegészítők...14 Acesorii Orom-, pentru fal- és coamă, kéményszegély perete şi kialakításához coş... alkalmazott kiegészítők...15 Accesorii Tetőáttörések pentru és străpungeri bevilágítások şi pentru kialakításához iluminare... alkalmazott kiegészítők...15 Accesorii Hófogók...17 parazăpadă... Circulare Járás a pe tetőn...18 acoperiş... Membrane Alátéthéjazat...19 anticondens... Indicatori de proiectare...20 Indicatori Általános generali, irányelvek, aplicaţie... alkalmazások...20 Profil Fedéskép...20 de acoperire... Unghi Tetőhajlásszög...20 de înclinare acoperiş... Hidroizolaţia A tetőfedés acoperişului... vízzárósága, vízhatlansága...20 a Betoncserepek ţiglelor beton... e...20 Astereală, Tetőléc, scânduri ellenléc, de gerincléc...21 fixare şi coamă... Membrane Alátéthéjazat...21 anticondens... Alegerea Az alátéthéjazat membranului kiválasztása...22 anticondens... Proiectarea Alátéthéjazat membranului tervezése...22 anticondens... Lungime Fedési acoperire, lungime, léctávolság...22 distanţă scânduri... Lăţime Fedési acoperire... lăţime TOSCANA...25 Lăţime Fedési acoperire lăţime TOSCANA... VENETO...26 Lăţime Cserépszükséglet...26 acoperire VENETO... Necesarul A tető de átszellőzése...27 ţigle... Ventilaţia Páradiffúzió, acoperişului... páralecsapódás...27 Difuzia Szellőzés, şi condensarea páratechnika...27 umezelii... Aerisire Követelmények...29 şi tehnica aerisirii... Cerinţe... A szellőző légrétegek e...29 Mărimea Szellőző straturilor be- és de kiömlő aerisire... nyílások...29 Fante Hófogás, de aerisire hófogók...30 de ieşire şi intrare Parazăpadă, Metal hófogók...31 accesorii parazăpadă... Accesorii Hófogó parazăpadă rács...31 din metal... Grilaj Statika...32 parazăpadă... Statică... Indicatori de proiectare...33 Construcţia 1. Alátéthéjazat...33 acoperişului, manual tehnologic Membrane 2. Eresz...33 anticondens Jgheaburi Oromszegély Margine 4. Gerinc-, coamă... élgerinc Creastă Vápa Dolie Kéményszegély Închidere 7. Falszegély...35 coş Închidere 8. Csőszerű perete... tetőáttörések (csatorna, antenna) Străpungeri 9. Bevilágítás, sub tetőkibúvók...35 formă de tub (jgheaburi, antenă) Iluminare, 10. Hófogók, geamuri... hófogó rácsok Accesorii Járás a parazăpadă, tetőn...36 grilaj parazăpadă Tárolás, Circulare szállítás...36 pe acoperiş... Transport... Detalii...37 Planuri...37 detaliate... CUPRINS 3

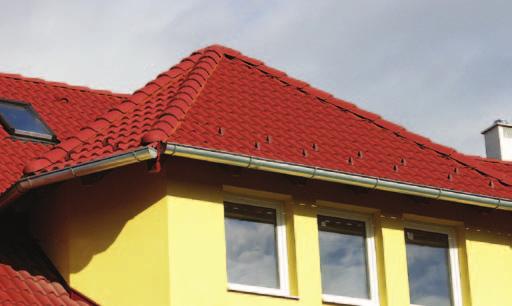

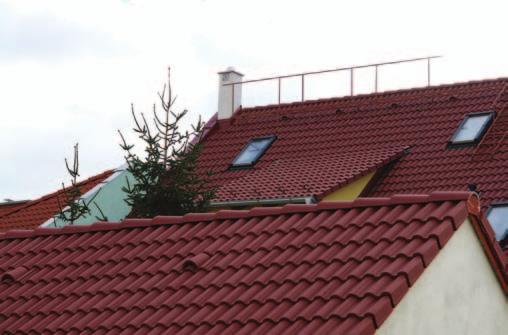

4 SISTE M DE ACOPE R IŞ Despre sistemul de acoperiş Leier Acoperişul construit din ţiglă de beton este una dintre cele mai frecvent folosite tehnologii de acoperire. Profitând de caracteristicile avantajoase al betonului fiind materia primă pe lângă asigurarea siguranţei putem oferi un acoperiş convenabil şi din punct de vedere estetic. Utilizarea sistemului de acoperire Leier asigură o acoperire durabilă, cu forme variate şi moderne în conformitate cu cerinţele în vigoare. Sistemul este alcătuit din două tipuri de ţiglă beton: TOSCANA şi VENETO oferite în mai multe variante de culori. Sistemul de acoperire Leier, şi ţiglele beton TOSCANA şi VENETO au anumite avantaje care asigură utilizarea mai mult ca satisfăcătoare al acestora. Ţiglele beton Leier sunt produse dintr-un amestec proporţionat de nisip de cvarţ sortat, ciment portland cu rezistenţă înaltă şi coloranţi pe bază de oxid de fier. Produsele diferite sunt presate pe linii de prelucrare cu tehnologie capsulată şi sunt permanent verificate. Succesul produselor este asigurat cu mare probabilitate- de preţul convenabil şi durabilitatea asigurată de a lungul mai multor decenii. Deasemenea gama largă de culori şi forme, cât şi posibilitatea de a crea un sistem complet de acoperiş asigură succcesul ţiglelor beton Leier. Avantajele ţiglelor beton LEIER a leier tetőfedő rendszerről Sunt ecologice. Sunt produse din e naturale (din amestec proporţionat de apă, nisip, piatră şi coloranţi pe bază de oxid de fier). Sunt foarte rezistente. În condiţii extreme de vreme (vânt, ploaie, grindină şi viscol) rezistenţa structurii de rigle şi grutatea corespunzătoare asigură protecţia acoperişului împotriva ravagiilor cauzate de vreme. Tiglele beton sunt produse cu dublă protecţie de suprafaţă ce previne crearea muşchilor, depunerea murdăriei şi conferă protecţie împotriva efectelor negative ale condiţiilor extreme de vreme. Sunt perfect impermeabile şi rezistente la îngheţ. Datorită tehnologiei de producţie preluarea de apă al ţiglelor beton LEIER este foarte puţină, astfel sunt perfect rezistente la îngheţ. Deasemenea datorită consistenţei componentului de bază asigură scurgerea precipitaţiilor, astfel umiditatea nu pătrunde printre pori. Impermeabilitatea este asigurată de tratemtentul dublu aplicat pe suprafaţa ţiglelor. ani Îşi menţin forma. Tehnologia de producţie specială al ţiglelor beton LEIER asigură dimensiuni pefect identice al anumitor elemente. Nu sunt deformări, ţiglele se potrivesc perfect, ceea ce asigură protecţie împotriva precipitaţiilor. Îşi menţin culoarea şi sunt UV-stabile. Acesta este garantat de către colorantul pe bază de oxid de fier amestecat în componentul de bază, cât şi de protecţia dublă a suprafeţei. Ţiglele sunt omogene atât din punct de vedere al culorii cât şi al ului utilizat, îşi menţin culoarea originală dealungul deceniilor. Sistem complet de acoperire. Ţiglele beton LEIER împreună cu accesoriile de acoperiş alcătuiesc un sistem complet, ce asigură valoare excepţională atât din punct de vedere funcţional cât şi estetic. Durabilitate. Rezistenţa ţiglelor beton LEIER este din ce în ce mai mare cu trecerea timpului. Garanţia oferită pentru ţiglele beton LEIER este de 35 de ani. 4

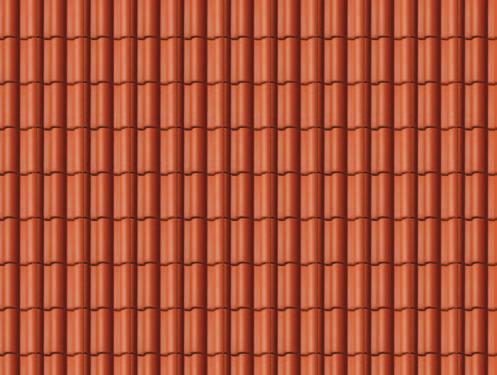

5 SISTE M DE ACO PE R IŞ ŢIgLA TOSCANA Formele ţiglelor Toscana asigură o acoperire corespunzătoare clădirilor şi acoperişurilor de stil mediteran. Formele sunt accentuate de o gamă largă şi foarte variată de culori. Natur Standard Classic Extra gri roşu închis maro roşu cărămiziu antracit negru antic verde palazzo Mărimi, model de acoperire DATE TEhNICE ALE ŢIgLEI beton DE bază Lăţime acoperire astereală Distanţă astereală ,6 30 min. 30/50 max. 34* min. 8* max. 34* ŢIGla toscana * Depinde de unghiul de înclinare al acoperişului, vezi manualul tehnic de utilizare. 5

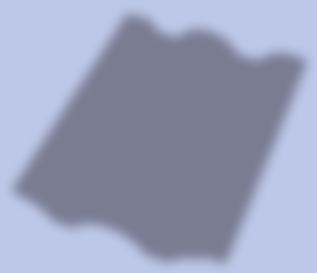

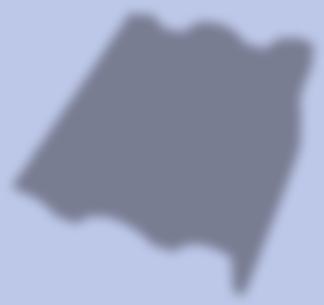

6 SISTE M DE ACOPE R IŞ ŢIgLA TOSCANA Ţiglă laterală stânga ,7 min. 8 max. 34* 2.9//margine/jumătate de metru Ţiglă laterală dreapta ,7 min. 8 max. 34* 2.9// margine/jumătate de metru Ţiglă de aerisire (lungime / lăţime) toscana tetőcserép Szellőző transversalmetszet 7,2 min. 8 max. 34* kb. 21 min. 20 buc/100 m 2 6 * în caz de suprapunere de 8 cm

7 SISTE M DE ACO PE R IŞ ŢIgLA TOSCANA Ţiglă coamă ,4 min. 5 max. 37* 2.65 buc/ jumătate de metru Ţiglă coamă de început ,4 min. 5 1 buc/coamă/margine Ţiglă coamă cu distribuţie triplă ,3 min. 5 1 buc/versant toscana tetőcserép * în caz de suprapunere de 5 cm 7

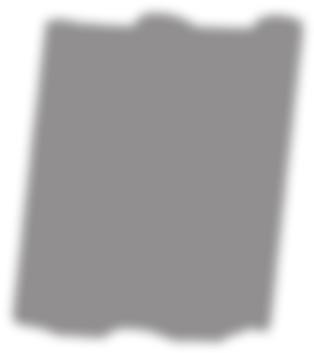

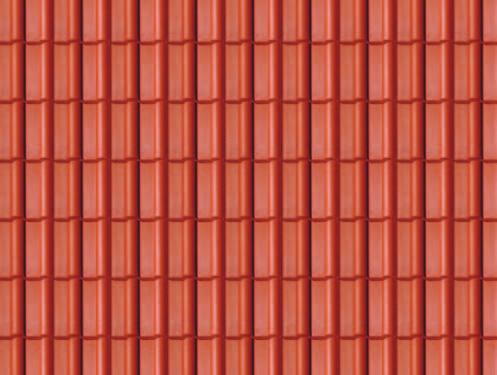

8 SISTE M DE ACOPE R IŞ ŢIgLA VENETO Utilizarea ţiglei beton Veneto este recomandat mai ales pentru acoperişurile tip alpin. Natur Standard Classic Extra gri roşu închis maro roşu cărămiziu antracit negru verde Mărimi, model de acoperire ŢIGla VeNeto DATE TEhNICE ALE ŢIgLEI beton DE bază TOSCANA Lăţime acoperire astereală Distanţă astereală ,2 30 min. 30/50 max. 34* min. 8* max. 34* 8 * Depinde de unghiul de înclinare al acoperişului, vezi manualul tehnic de utilizare.

9 SISTE M DE ACO PE R IŞ ŢIgLA VENETO Ţiglă laterală stânga ,7 min. 8 max. 34* 2.9/ margine/jumătate de metru Ţiglă laterală dreapta ,7 min. 8 max. 34* 2.9/ margine/jumătate de metru Ţiglă de aerisire (lungime /lăţime) ,0 min. 8 max. 34* Profil aerisire cca. 25 min. 16 buc/100 m 2 ŢIGla VeNeto * în caz de suprapunere de 8 cm 9

10 SISTE M DE ACOPE R IŞ ŢIgLA VENETO Ţiglă coamă ,4 min. 5 max. 37* 2.65 buc/ jumătate de metru Ţiglă coamă de început ,4 min. 5 1 buc/coamă/margine Ţiglă coamă cu distribuţie triplă ,3 ŢIGla VeNeto min. 5 1 buc/versant 10 * în caz de suprapunere de 5 cm

11 SISTE M DE ACO PE R IŞ ACCESORIILE SISTEMULUI DE ACOPERIŞ Accesorii utilizate pentru jgheaburi Piaptăn de protecţie jgheaburi - Multivent plastic Trebuie aşezat paralel cu linia jgheabului fiind fixat de scândura jgheabului. Piaptănul este produs din plastic flexibil fiind fixat la suprafaţa inferioară a ţiglelor. Previne pătrunderea păsărilor şi insectelor mai mari în gaurile dintre ţigle şi scândura jgheabului. Nu provine pătrunderea aerului necesar pentru aerisire. Mărime (lungime) [m] 1,0 Lungime dinţilor 60 [kg/jumate de metru] 0,06 cu cuie sau cu şuruburi 5 buc/ jumătate de metru roşu cărămiziu, negru Şipcă de aerisire cu piaptăn de protecţie jgheaburi - Tetőfix Mărime (înălţime/lăţime) plastic (fésű nélkül) Element utilizat în cazul profilelor de aerisire mai mari. Combinat cu piaptănul de protecţie jgheaburi după fiecare jumătate de metru măreşte străpungerile de aerisire aşezate paralel cu linia jgheabului cu 200 cm2. Este fixat direct pe jgheaburi. Lungime element [m] 1,0 [kg/jumătate de metru] Materie necesară [buc/ jumate de metru]: Profil aerisire [cm 2 / jumătate de metru] 0,16 cu cuie sau cu şuruburi: 5 buc/ jumătate de metru roşu cărămiziu, maro, negru bandă de aerisire Este o placă perforată şi flexibilă din plastic ce asigură protecţia găurilor (de exemplu deasupra şi sub membrana anticondens) jgheabului împotriva păsărilor şi insectelor. Mărime (lungime) [m] plastic Lăţime bandă 100 [kg] 5,0/bandă 0,34/bandă cu cuie pe linia longitudinală la fiecare 20 cm. roşu cărămiziu, negru accesoriile SIStemUlUI de acoperiş 11

12 SISTE M DE ACOPE R IŞ ACCESORIILE SISTEMULUI DE ACOPERIŞ Accesorii pentru creastă şi pentru margini Suport fixare şipcă coamă oţel galvanizat Este suportul (fixator) metalic (cuie cu dimensiuni mari) utilizat pentru a sprijini şipca coamei paralel cu coama. Este bătut în vârful ferm de acoperiş. Astfel se reglează înălţimea corespunzătoare. Mărime (lungime) 210 Lăţimea şipcii coamei utilizabilă : 50 [kg/cutie] 14 este bătut în vârful ferm de acoperiş Element de aerisire uscată pentru coamă Este aşezat sub rândul de ţigle coamă paralel cu linia coamei. Marginea laterală a elementului se adaptează la suprafaţa ţiglelor cu profil ondulat, astfel previne pătrunderea păsărilor, insectelor mai mari, cât şi al zăpezii în gaurile dintre ţigle. Perforaţiile de dimensiuni mari asigură aerisire corespunzătoare paralel cu linia coamei. Este fixat la şipca coamei cu cuie. plastic Mărime (lăţime/lungime) 12 cm/1,00 m min. 7 cu cuie 5 buc/jumătate de metru roşu cărămiziu Şaibă universală de piaptăn pentru coamă plastic accesoriile SIStemUlUI de acoperiş Este aşezat sub rândul de ţigle coamă paralel cu linia coamei. Perforaţiile de dimensiuni mari, cât şi piaptănele bilaterale (adaptate la profilul ondulat al ţiglelor) asigură aerisire corespunzătoare paralel cu linia coamei. Deasemenea previne pătrunderea păsărilor, insectelor mai mari, cât şi a zăpezii în găurile dintre ţigle. Este fixat pe şipca coamei cu cuie. burete pentru coamă Este aşezat sub rândul de ţigle coamă paralel cu linia coamei. Buretele presat cu ţiglele coamă îndeplineşte cerinţele normelor DIN şi ZVDH privind performanţa de aerisire echivalentă. Închide găurile de sub ţiglele coamă. Nu putrezeşte şi are calităţi semnificative de Mărime (lungime) [m] 1,00 Lungime dinţilor 75 [kg/jumate de metru] (înălţime/ lăţime) [m]: 0,40 cu cuie 5 buc/jumătate de metru. roşu cărămiziu, maro, negru spumă filtru 75/200 Mărime (lungime) [m] 1,00 de greutatea rândului de ţigle coamă roşu cărămiziu, maro, negru, gri 12

13 SISTE M DE ACO PE R IŞ ACCESORIILE SISTEMULUI DE ACOPERIŞ Şaibă universală pentru coamă Multivent Este o şaibă universală întărită cu filament metalic montat sub rândul de ţigle coamă paralel cu linia coamei. Poate fi modelat şi se adaptează la profilul ţiglelor. Este UV-rezistent la marginile laterale, este întărit cu strat protector de metal. Vine aşezat pe linia coamei şi este fixat pe linia longitudinală al suprafeţei ţiglelor. Previne pătrunderea păsărilor, insectelor mai mari şi zăpezii între găurile dintre ţigle, deasemenea asigură aerisirea corespunzătoare. (lungime) [m/ bandă] membrană din polipropilenă întărită cu tifon 5,0 Lăţime bandă kg/cutie pe şipca coamei şi lipit de ţigle roşu cărămiziu, maro, negru Şaibă universală pentru coamă - Tetőfix Este o şaibă universală întărită cu filament metalic montat sub rândul de ţigle coamă paralel cu linia coamei. Poate fi modelat şi se adaptează la profilul ţiglelor. Este UV-rezistent la marginile laterale, este întărit cu strat protector de metal. Vine aşezată pe linia coamei şi este fixată pe linia longitudinală al suprafeţei ţiglelor. Previne pătrunderea păsărilor, insectelor mai mari şi zăpezii între găurile dintre ţigle, deasemenea asigură aerisirea corespunzătoare. (lungime) [m/ bandă]: membrană din polipropilenă întărită cu tifon 5,0 Lăţime bandă : kg/cutie pe şipca coamei şi lipit de ţigle roşu cărămiziu, gri Clemă de fixare ţiglă coamă aluminiu eloxat. Clemă de metal îndoită ce asigură fixare invizibilă. Este montat la suprapunerea ţiglelor de coamă. Plăcuţă închidere coamă Este un element din aluminiu perforat utilizat pentru închiderea rândului de ţigle de coamă la capătul coamei. Poate fi utilizat în loc de prima ţiglă de coamă. Este fixat la capătul coamei (sau la friz). 115 necesar: (lungime) [m/ tekercs] 1 buc/ţiglă coamă pe şipca coamei cu cuie sau cu şuruburi. roşu cărămiziu, maro, negru, gri aluminiu 5,0 este şurubat pe capătul şipcii coamei roşu cărămiziu, maro, negru, gri accesoriile SIStemUlUI de acoperiş 13

14 SISTE M DE ACOPE R IŞ ACCESORIILE SISTEMULUI DE ACOPERIŞ Accesorii pentru dolie Dolie metal aluminiu foliat Mărime (lăţime/lungime) 500 mm 2,00 m Este o placă din aluminiu colorat, foliat şi îndoit striat longitudinal. Este fixat pe astereală paralel cu coama doliei. Montarea este efectuată cu ajutorul elementelor de fixare înşurubate pe lângă marginile laterale. [kg] cca. 1,90 min. 10 necesar 1 buc/1,9 dolie jumătate de metru* cu elemente de fixare roşu cărămiziu, antracit, maro burete laterală dolie (profil) spumă filtru 30/60 Este un burete autoadeziv ce închide găurile dintre elementul de dolie din metal şi ţigle. Banda flexibilă umple găurile, astfel previne pătrunderea păsărilor, insectelor şi zăpezii sub acoperire. Mărime (lungime) [m] 1,0 necesar 2 buc/ dolie jumătate de metru autoadeziv roşu cărămiziu, maro, negru accesoriile SIStemUlUI de acoperiş 14 bandă de închidere dolie Este o bandă autoadezivă ce asigură conectarea impermeabilă a elementelor de dolie din metal conectate în vârful doliei. * în caz de suprapunere de 10 cm plastic moale Mărime (lăţime/lungime) 150 mm 0,70 m [kg] 0,17 min. 10 necesar 1 db/ conectare dolie autoadeziv roşu cărămiziu, negru

15 SISTE M DE ACO PE R IŞ ACCESORIILE SISTEMULUI DE ACOPERIŞ Acesorii pentru închidere coamă, perete şi coş Elemente de închidere coş şi perete Este un element flexibil ce asigură impermeabilitatea acoperişului, coşurilor, pereţilor şi altor contrucţii. Este confecţionat din plastic flexibil, autoadeziv pe toată suprafaţa, întărit cu reţea de nervuri din aluminiu. Datorită flexibilităţii se adaptează la suprafeţele conectate. Este fixat cu frizuri separate la frizul coşurilor sau suprafeţelor de perete. (lungime/ rolă) [m] placă din plastic întărită cu reţea de nervuri din aluminiu. 2,0 (lăţime) 300 [kg/rolă] 3,20 cu friz autoadeziv paralel cu linia marginii superioare roşu cărămiziu, antracit, maro Profil metalic coş şi perete aluminiu Este o placă metalică îndoită ce asigură fixarea elementului de margine al coşului şi peretelor pe linia marginii superioare. Este fixat cu şuruburi. Combinată cu de etanşare corespunzătoare (termorezistent, colorat) asigură impermeabilitate. (înălţime/ lungime) 0, mm/1,00 m min. la câte 20 cm roşu cărămiziu, antracit Accesorii pentru străpungeri şi pentru iluminare garnitură aerisire jgheaburi Este garnitura de aerisire ce asigură schimbarea aerului între canalul de apă şi acoperiş. Are trei elemente majore: tub flexibil şi adaptorul superior şi inferior. Adaptorul inferior (ca şi element de acoperiş) este un element cu profil ondulat conectabil la acoperiş. Adaptorul superior (conectabil la adapatorul inferior) este un tub vertical cu şapcă de protecţie. (Accesoriu la tubul flexibil: brăţară de fixare). * Pentru ţiglele de bază TOSCANA şi VENETO comercializăm două adaptoare flexibile inferioare. (cu tub flexibil) [kg] plastic (PVC dur) adaptor* tub adpator diametru/ lungime: 110/500 cca. 3,0 Unghi de înclinare acoperiş cca la astereală cu cuie roşu cărămiziu, maro, negru accesoriile SIStemUlUI de acoperiş 15

16 SISTE M DE ACOPE R IŞ Accesoriile sistemului de acoperiş Durovent trecere antenă plastic (PVC dur) Este o garnitură cu structură asemănătoare cu garnitura de aerisire jgheaburi. Unitatea alcătuită din mai multe garnituri rotunde cu diferite diametre asigură accesul antenelor prin acoperiş. Are două elemente majore: adaptorul superior şi inferior. Adaptorul inferior are structură identică cu adaptorul garniturii de aerisire. Cu tăierea coadei sub formă de con al adaptorului superior putem asigura accesul unor ţevi cu diametru de mm. ((adaptor inferior*) [kg] kb. 1,5 Unghi de înclinare acoperiş cca la astereală cu cuie roşu cărămiziu, maro, negru Ţiglă transparentă plexiglas impermeabil Element cu dimensiuni şi geometrie identică cu ţiglele de bază, ce se adaptează perfect acoperişului. Asigură iluminarea natruală a spaţiilor de pod. Poate fi fixat de sândura acoperişului cu clamă de fixare separată. Adaptor inferior lăţime/ lungime [kg/cutie] 7, cu cleme în 2 punte. Geam acoperiş plastic, metal Accesoriile sistemului de acoperiş Produs pentru acoperişe adaptabil la acoperişe, identic cu planul acoperişului, cu batant funcţional. Asigură accesul la acoperiş, deasemenea asigură iluminarea podului, cât şi aerisire complementară. Comercializăm două tipuri de geamuri: din plastic şi din metal. Este fixat la structura de tâmplărie cu eclişe de cuplare. Adaptarea impermeabilă la acoperiş este asigurată de marginile din cauciuc, cât şi gulerul din plumb. * Pentru ţiglele de bază TOSCANA şi VENETO comercializăm două adaptoare flexibile inferiore. [kg] plastic metal plastic 6,5 metal 12,5 Unghi de înclinare acoperiş Paletă de culori plastic metal cu eclişe de cuplare roşu cărămiziu, maro, negru roşu cărămiziu, maro 16

17 SISTE M DE ACO PE R IŞ ACCESORIILE SISTEMULUI DE ACOPERIŞ Accesorii parazăpadă Consolă metalică parazăpadă Este produsul utilizat în cazul acoperişurilor cu suprafaţă mică, sau cu unghi de înclinare mică pentru prevenirea alunecării cantităţii mai mici de zăpadă. Asigură descărcarea punctiformă a zăpezii. Trebuie montat în zona de vale al ţiglelor ondulate mai ales în rândurile apropiate de jgheaburi. Numărul elementelor montate depinde de unghiul de înlinare al acoperişului cât şi de greutatea zăpezii. (lăţime/ lungime) necesar oţel galvanizat 28/ kg/cutie 1,5-2,5 buc/ jumătate de metru agăţat şi fixat cu cuie de astereală. roşu cărămiziu, maro, negru, gri grilaj zăpadă Garnitură parazăpadă utilizată în cazul acoperişurilor cu suprafaţă mare, cât şi acoperişuri cu unghi de înclinare abrupt pentru a preveni alunecarea zăpezii. Este utilizat în cazul unor greutăţi mai mari. Se recomandă montarea aproape de rândul de ţigle apropiată de jgheabure dealungul întregii acoperiş. Grilajul parazăpadă este montat cu şuruburi de scândure sau şipcă separată. (înălţime/lungime grilaj) necesar grilă suport grilă oţel acoperit cu strat vopsit 200 mm/1,50 m 1 buc./1.5 m min 2 buc./grilă agăţat şi însurubat de scândure sau şipcă separată. roşu cărămiziu, antracit accesoriile SIStemUlUI de acoperiş 17

18 SISTE M DE ACOPE R IŞ ACCESORIILE SISTEMULUI DE ACOPERIŞ Circulare pe acoperiş Trotuar acoperiş oţel inoxidabil Elementul de trotuar pentru acoperiş alcătuit din grilaj de siguranţă şi suporturi grilaj comercializat în diferite dimensiuni - asigură circulaţia sigură pe acoperiş. Grilajul este confecţionat din placă de oţel antiderapantă, perforată şi inoxidabilă. Grilajul cel mai mic ( mm) poate fi utilizat doar pentru circulaţie continuă (nu se poate sta pe ea cu două picioare). Este montat în partea de vale a ţiglelor ondulate pe canale de prindere laterale, nu poate fi montat pe vârfuri de profil. Suportul este înşurubat pe scândură sau pe şipcă separată. La conectarea grilajului şi al suportului şuruburile ce reglează suprafaţa de circulaţie pot fi montate vertical. lăţime/lungime grilaj) Unghi de înclinare acoperiş la scândură sau şipcă separată prin agăţare şi înşurubare în cel puţin 3 puncte. garnitură parapet oţel galvanizat accesoriile SIStemUlUI de acoperiş Parapet de siguranţă montat direct pe grilajul de acoperiş pentru asigurarea circulaţiei şi prevenirea căderii de pe acoperiş. Elementele garniturii de parapet: stâlp parapet, ţeavă parapet, bărţară pentru racordarea acestora, deasemenea băţară rotativă, cât şi elementele de siguranţă pentru circulaţie (îmbinare cu şuruburi). stâlp parapet (înălţime): ţeavă parapet (lungime): [kg/garnitură] 22,0 este fixat la grilajul de mers cu îmbinări cu şuruburi şi racordat cu brăţări. roşu cărămiziu, antracit, galvanizat 18

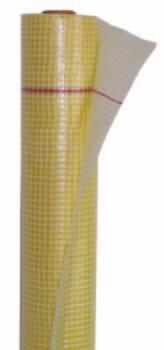

19 SISTE M DE ACO PE R IŞ ACCESORIILE SISTEMULUI DE ACOPERIŞ Mambrane anticondens folie impermeabilă Masterplast soft (120 g/m 2 ) polietilenă întărită cu plasă (galbenă) lungime rolă lăţime rolă suprafaţă rolă 50,0/25,0 m 1,50 m 75,0/37,5 m 2 Utilizabil la acoperişurile cu dublă aerisire. Este folia ce separă stratul de aer inferior şi superior. Datorită impermeabilităţii nu poate fi utilizat cu structuri sensibile la aburire sau poate fi în contact doar pe suprafeţe mici. 120 g/m 2 Rezistenţă la rupere transversal longitudinal 120 kn/5 cm 180 kn/5 cm Termorezistenţă UV-rezistenţă Valoare Sd -20 C /+40 C 4 săptămâni cca. 1,1 m necesar acoperiş m 2 +15% este fixat prin presare cu contraşipcă folie permeabilă Klöber permo classic (100 g/m 2 ) stofă polipropilenă lungime rolă lăţime rolă 50,0 m 1,50 m Utilizabil în cazul acoperişurilor cu unică aerisire. Datorită structurii de stofă este permeabil pe toată suprafaţa, astfel poate fi utilizat pe toată suprafaţa în cazul structurilor sensibile la umiditate. De obicei este montat direct pe stratul termoizolant (sau pe întreaga astereală). suprafaţă rolă 75,0 m g/m 2 Rezistenţă la rupere Permeabilitate Rezistenţă la foc transversal longitudinal 120 kn/5 cm 200 kn/5 cm 1200 g/m 2 /24 h rezistenţă mare (B2) Termorezistenţă -40 C/+80 C UV-rezistenţă Valoare Sd 4 luni cca. 0,03 m Matrial necesar acoperiș m 2 +15% este fixat prin presare cu contraşipcă. accesoriile SIStemUlUI de acoperiş 19
