1 3. konzultáció Göcs László őszi félév

2 Fényerősség:candella. Ha egy 6X 10 5 m 2 felületű testet C ra (platina dermedéspontja) hevítjük, akkor izzadni kezd, erősége 1cd (candella). Fénysűrűség: stilb. Felületi fényesség egy megvilágított testnél. Mértékegysége 1sb (stilb). Fényáram: lumen. Az a fénymennyiség, ami 1 cd fényerősség egységnyi térszögben időegység alatt. Mértékegysége 1lm(lumen) = 1cd x sr (steradian) A megvilágítás erőssége: lux Ha 1 lm fényáram 1m 2 -nyi felületre esik merőlegesen. Mértékegysége: 1lx

3

4 A fény színének hullámhossz szerinti változása: - 780nm fölött infravörös nm vörös nm narancs nm sárga nm zöld nm kék nm ibolya alatt ultraibolya

5

6 Az összeadó színkeverés alapszínei a piros, a zöld és a kék, ezeket különböző arányban keverve minden színt megkaphatunk.

7 A szemünkbe vagy egyidejűleg, vagy igen gyors egymásutánban, vagy igen kicsi színes pontocskák formájában beérkező kék (blue) és vörös (red) színingereket lila (magenta) színűnek látjuk. A vörös (red) és zöld (green) szín additív keverékét sárga (yellow), a kék (blue) és zöld (green) szín additív keverékét cián (vagy másképpen türkíz, kékeszöld) színűnek látjuk. Ha vörös, zöld és kék szín jut egyidejűleg a szemünkbe, akkor fehér (white) színérzet jön létre.

8 A színes monitorok 16 millió színárnyalata a három alap-színből (vörös, zöld, kék) additív színkeverés útján alakul ki a szemünkben.

9 A kivonó színkeverés ideális alapszínei a magenta, sárga és a cián, de a színes nyomtatás fekete festéket is használ.

10 A szubtraktív színkeverés a szemünkön kívül, a fizikai valóságban történik. Ha például egy sárga (yellow) és egy kékeszöld (cyan) színes üveget vagy színes fóliát (színszűrőt) egymás mögé helyezünk, a rajtuk átbocsátott fényt zöld (green) színűnek látjuk. A lila (magenta) és a sárga (yellow) szín keveréke vörös (red) színűvé válik, míg a kékeszöld (cyan) és lila (magenta) szín keveréke kék (blue) lesz. Ha sárga, lila és kékeszöld színű színszűrőt rakunk egymás mögé, ezeken semmi fény nem megy át (fekete szín).

11 Vetítővászon feladata Minden vetítés elengedhetetlen kelléke. Megfelelően illeszkedik a vetítőhöz és a fényviszonyokhoz. Rendeltetése kettős: - A vetített információ megjelenítése a lehető legkisebb minőségromlás mellett - Optimális képminőség a környezet fényviszonyaihoz igazodva

12 Felépítés szerint lehet: - Állványos - Fali - Mennyezeti Működtetés szerint lehet: - Kézi - Elektromos

13 Vászon méretének kiválasztása - Magassága legyen hatoda a vászon és az utolsó sor távolságának. - A vászon és az első sor távolsága legyen kb. kétszerese a vászon magasságának. - A hallgatóság távolsága a vászon szélességének négyszerese. Leggyakoribb képarányok - 1:1 írásvetítő - 4:3 videóvetítés - 3:2 diakép vetítés - 16:9 szélesképes (mozi) vetítés

14 Fényvisszaverő képesség (gain factor) Egy vászon hatásfokát leginkább ezzel a képességgel lehet meghatározni. Ez úgy tesszük, hogy a vászon fényvisszaverő képességét összehasonlítjuk a a fehér faléval. Minél magasabb ez az arányszám, következésképpen annál jobban szűkül a nézőszög. A megadott gain factor a vetítőfelület vetítési tengelyen mért fényvisszaverő képességének maximális hatásfokát mutatja. 1. A vetített kép szélessége 2. Ajánlott magasság 3. Min. távolság: 1,5x a vetített kép szélessége 4. Max. távolság: 6x a vetített kép szélessége os nézőszög 6. Nézőszög

15 Vászontípusok D típus: diffúziv nagy nézőszögű felületek matt fehér felület, fényvisszaverés kb. 1.0x Optikai tulajdonságok: - Egyenletes fényvisszaverés Alkalmazási terület: - Ahol széles a nézőszög, a környező,szórt fény kontrollálható - Erősfényű vetítő alkalmazásakor - Árnyékos teremben - Kis képméretnél

16 S típus: tükröző nagy fényvisszaverő képességű felületek Színezet felületek, fényvisszaverés kb. 2.0x Optikai tulajdonságok: - A vetített fénysugarak úgy verődnek vissza, mint egy tükörről (bemeneti szög = kimeneti szög) - A visszavert fény egy relatív szűkebb nézőszögben koncentrálódik, mely fényesebb képet eredményez Alkalmazási terület: - Ahol fontos a széles nézőszög és a nagy fényvisszaverő képesség - Alacsonyabb fényerejű vetítőknél - Olyan teremben, ahol nagy a környező fény - Nagyméretű vetített képnél - Mennyezeti vetítés

17 R tipus: háttérvetítésű felületek Optikai tulajdonságok: - A vetített fény szélesebb,ill. keskenyebb szögben verődik vissza a vászon típusától függően. Alkalamzási terület: - kiállításokon, vásárokon, ahol a járókelők zavarnák a képet a vászon előtt haladva - Ha nem akarjuk, hogy a vetítő látszódjon - Ha nem akarjuk, hogy a vetítő üzemzaját hallani lehessen

18 Katódsugárcsöves technológia, elsősorban videóképes alkalmazások megjelenítésére. A három katódsugárcső (piros, zöld, kék) egyidejűleg vetíti ki a képet a vászonra, a színkeverés a vásznon jön létre.

19 TFT technológia. Az egyetlen TFT panellel rendelkező vetítők a legalkalmasabbak a számítógépes alkalmazások bemutatására. Az élethű színmegjelenítés jellemzi, melyet az alábbi módszerrel valósítanak meg: A kijelző minden egyes pontja három színes tranzisztort tartalmaz. A gyorsan vezérelhető tranzisztorok a három alapszín - piros, zöld, kék - valamelyikét engedi át változtatható ideig. A TFT vetítési rendszer legfőbb jellemzője, hogy a gyors mozgásokat is képes megjeleníteni.

20 LCD technológia Az LCD ( Liquid Crystal Display) kijelzőkben olyan folyadékkristály anyagokat használunk, amelyek az áthaladó polarizált fény polarizációs síkját elforgatják. A kijelző szendvics szerkezetű. Az eszköz két szélén elhelyezett egymásra merőleges polárszűrő alaphelyzetben nem engedi át a fényt, ha azonban a középen elhelyezett folyadék-kristályt elektromos térbe helyezzük molekulái rendeződnek, ekkor az áthaladó fény polarizációs síkját elforgatják, az eszköz átlátszóvá válik. Az LCD, mint az az előzőekből már kiderült, nem képes fénykibocsátásra. Az eszköz az információnak megfelelően a fényt vagy átengedi, vagy nem, illetve a ráeső fényt vagy visszaveri, vagy elnyeli. Ebből következik, hogy minden ilyen elven működő kijelzőnek fényforrásra van szüksége, ami vagy a kijelző mögött (transzmissziós LCD) vagy a kijelző előtt (reflexiós LCD) helyezik el.

21

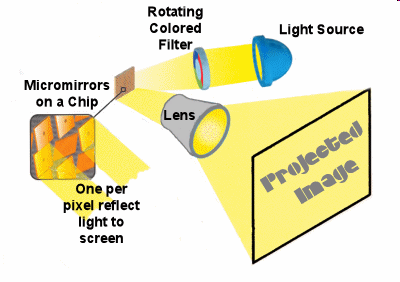

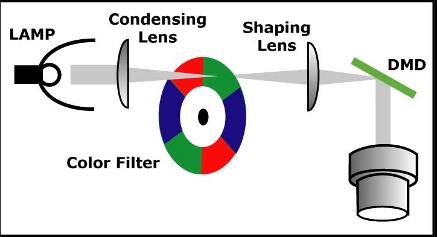

22 DMD/DLP technológia: egy félvezető chip-re integrált, több százezer mikroszkopikus nagyságú (az emberi haj vastagságának 1/1000-e), elektronikusan vezérelt mozgó tükrön alapuló technológia. Az új, elektronikus vezérlés lényege, hogy a visszavert fényt valamely tükörről vagy oldalra, vagy az optikai rendszerbe fókuszálja, amely létrehozza a képet. A három különálló, különböző színű kép a gyors mozgás következtében válik egyetlen valódi színes képpé. Tulajdonképpen rövid idő alatt három különböző színű kép képződik, melyek egyetlen színű képnek látszódnak. Erős és egyenletes fényerősség jellemzi ezt az új technológiát.

23 A projektor, a számítástechnikában egy kimeneti eszköz. A számítógéptől egy kábelen videojelet kap, és az ennek megfelelő képet a lencséjén keresztül kivetíti egy külső felületre, például falra, vászonra stb. A videoprojektort elsősorban konferenciákon és előadásokon használják prezentációk bemutatására. Bár drága eszköz, használata terjed az iskolai oktatásban (kiváltva az írásvetítőket), sőt a házimozikban is. A videoprojektorok fontos tulajdonsága a felbontás. Tipikus hordozható projektor felbontások és elnevezések: SVGA ( pixel), XGA ( pixel), 720p ( pixel) és 1080p ( pixel).

24 A videoprojektorok másik fontos tulajdonsága a fényerő, amit lumenben (röv. lm ) mérnek. Az 1500 és 2500 lm közti fényerejű projektorok csak elsötétített szobában, kis felületre képesek jól látható képet vetíteni és 4000 lm közti készülékkel homályos teremben közepes méretű felületre, 4000 lm felettivel pedig nagyméretű felületre lehet vetíteni olyan teremben, ahol világos van, nap besüt, vagy villannyal van világítva terem.

25

26 Fényerő: 2000 ANSI lumen Kontrasztarány 500:1 Felbontás: 1024X768 Súly: 1.7 kg Izzó élettartama: 2000 óra Vetítési távolság: 0, 8-13, 8 m

27 Fény: 50LUMEN Súly : 400g Vetített kép átló: cm Felbontás: 858X600

28

29 Az interaktív tábla olyan, az üzleti szférában és a pedagógiában is jól hasznosítható információs és kommunikációs technológiai (IKT) eszköz, amely egy szoftver segítségével kapcsolja össze a táblát úgy egy számítógéppel (és projektorral), hogy annak vezérlése a tábláról lehetséges lesz, szoftverében objektumokat tudunk mozgatni, illetve a táblára került tartalmak háttértárolóra menthetővé válnak

30 Kalibrálás A projektor és a tábla összehangolására van először szükség. Ezt a folyamatot nevezzük kalibrálásnak. A táblát kétféleképpen lehet elhelyezni az iskolában: fixen rögzítetten, illetve mozgatható eszközként. Az első esetben, ha a projektor is rögzítet, akkor a kalibrálást egyszer kell végrehajtani, míg a többi esetben a mobilitás miatt minden alkalommal. Capture A táblára írt adatok elmenthetőek. A táblán lévő adatok, vagy csak egy részük elmentése háttértárolóra a capture. Lebegő eszköztár Ha a számítógép vezérlését szeretnénk a tábláról, mint bemeneti perifériáról megoldani, akkor általában ezt a tábla szélén lévő, vagy egy lebegő eszköztár segítségével és/vagy a tollak használatával tehetjük meg.

31 Saját kijelzős Projektoros Érintéssel vezérelhető Tollal vezérelhető Normál filces tábla átalakítása

32 Diavetítés előre illetve hátra léptetése Hangerő szabályzás Lézeres mutató 15 méteres hatótávolság Rezgő figyelmeztetés funkcióval ellátott LCD-kijelzős időzítő hatékony időbeosztást tesz lehetővé

33 TELEVÍZIÓ RENDSZEREK

34 Az LCD (liquid crystal display), azaz a folyadékkristályos kijelző lelke egy folyadékristály réteg, melyen polarizált fény halad keresztül. Előnyök hogy helytakarékosak elegáns megjelenésűek Laposak könnyűek és alacsony fogyasztásúak

35 Hátrányok fekete-megjelenítése még most is gyenge Oldalról vagy felülről nézve a kép elszíneződhet, jelentősen veszíthet kontrasztosságából.

36 A plazma tv-k két üveglap között elhelyezkedő három alapszínű kamrából álló képpontok nemesgázkeverékkel feltöltve alkotják a képernyőt. Előnyök nem vibrál, nem torzít elegáns megjelenésűek, Laposak akár 170 fokban is képes kitűnő képet nyújtani sötét képeket sokkal nagyobb részletességgel produkálják átlagidő, amennyiben megállapítják a gyártók a plazma élettartamát, az több mint óra, ami több mint 2080 nap (ha 0-24 megy a tv)

37 Hátrány: Világosabb kép megjelenítéséhez viszont szüksége van a nagyobb energia felhasználásra. beégés veszély, kisebb fényerő magasabb ár

38 A LED -es tévék LED diódákat használnak az LCD panel megvilágítására, ezért magas a kontrasztarányuk és kevesebb energiát fogyasztanak. Ennek eredménye a mély fekete szín és a fehér szín valódinak hat. Egy mondatban: plazma és hagyományos LCD előnyei ötvözése. Előnyök kisebb fogyasztás az LCD-hez képest világosban is élénk színek Hátrányok drága

39 3 dimenziós technológia, térben kijönek az események, jelenetek.

40 Col (inch) ben adják meg 1 = 2,54cm 24 = 60,96 == 60cm 40 = 102cm

41 4:3 16:9

42 A kontraszt arány annyit tesz, hogy mekkora a kép sötét és világos pontja között a maximális fényerőeltérés. Minél nagyobb ez az arányszám, annál jobb a kép : : :1

43 van a HD, vagyis a 720p (1280x720), és a FullHD, az az 1080p (1920x1080), gyorsan egy fontos részlet: az 1080i annyit tesz, hogy váltotsoros, vagyis Interlaced felbontás, ennél egyszerre csak vagy a páratlan, vagy a páros sorokat rajzolja ki (tehát a való felbontás 1920x540 pixel, és két menetben fogja kirakni a valós kép egészét), ha valami valóban FullHD, akkor tudnia kell az 1080p felbontást!

44

45 COAX

46 RCA VIDEO HANG - BAL HANG - JOBB

47 SCART

48 RCA - SCART átalakító

49 HDMI

50 RGB (számítógép)

51 CCD, CMOS A színes képszenzor (CCD és CMOS) egy színérzékelő réteggel van ellátva, így pixelenként egy alapszín érzékelésére képes. A teljes színskála érzékeléséhez a képérzékelők a szenzor felületén sakktáblaszerűen vannak elhelyezve. Egy pixel csak a vörös, kék vagy zöld alapszín árnyalatait érzékeli.

52 Eddig 1 pixel csak egy színt érzékelt, három pixel adott ki egy teljes színű képpontot, az X3 egy szenzorérzékelőnél, egy pixel képes a teljes spektrum érzékelésére. A technológia a szilícium azon tulajdonságán alapul, hogy a különböző színeknek megfelelő spektrumú fényt a szilícium különböző mélységekben nyeli el. A kék fény például a felszínhez közel nyelődik el, míg a vörös fény jut a legmélyebbre.

53 A három érzékelős elrendezés a Foveonhoz hasonló eredményt ad, de annak a speciális szerkezete nélkül. A beérkező fényt itt egy prizmarendszer bontja le a három alapszínre. Ez a három, egyszínű kép külön érzékelőkre (CCD vagy CMOS) vetül. Ezeknek a képét a képfeldolgozó elektronika egyetlen színes képként rögzíti.

54 A DV szabvány szerint a digitális adatfolyam (kép+pcm hang) rögzítése szalagra, kazettára kerül. A DV formátum másodpercenként 25 Mbit adatot jelent, ugyanakkor létezik egy jobb minőségű verziója, amely 50 Mbit másodpercenkénti kapacitással tárolja az anyagot. Fizikai megvalósítás szerint DV-ről, illetve Digital8-ról beszélhetünk. a Digital8 rendszer teljesen egyenértékű a DV rendszerrel, ez a Sony saját fejlesztése, 8 mm-es kazettára rögzíthetünk vele képet és hangot. A tárolt felbontás PAL rendszerben , illetve NTSC esetén pixel méretű.

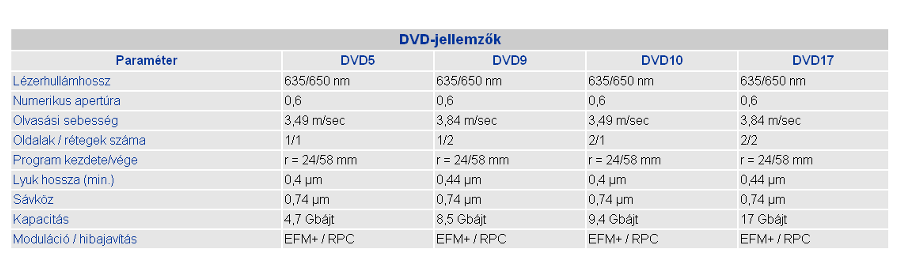

55 A DVD (a Digital Video vagy Versatile Disc rövidítése) egy nagy kapacitású optikai tároló, amely leginkább mozgókép és jó minőségű hang, valamint adat tárolására használatos. Méreteit tekintve általában akkora, mint a CD, vagyis 120 mm átmérőjű. Ritka ugyan, de léteznek a Mini CD-hez hasonlóan Mini DVD lemezek, 80 mm-es átmérővel. CD DVD

56

57 az AUDIO_TS könyvtárnak CSAK audio DVD esetén van tartalma, film esetén üres szokott lenni. vts_01_1.vob vts_01_1.ifo vts_01_1.bup video_ts.ifo video_ts.bup Video Transport Stream (VOB = Video Objects) Navigációs információk (IFO = Information) Navigációs információk backup (BUP = Backup) Másodlagos navigációs információk Másodlagos navigációs infrormációk backup VOB file-ba sokminden van belezsúfolva. Ezek közül a legfontosabb az Mpeg-2 video és az AC3 (vagy MP2/PCM) audio. A VOB file többféle audiosávot tartalmazhat, mint pl. angol, német, francia, csak a zene, a rendező kommentárja, stb.. Tartalmazza a feliratokat is, mégpedig a film képe fölé vetíthető képekként (tehát nem szövegként) kódolva. A film neve: Vts_01_x..x A Vts_02_x file-ok nem a fő film részei.

58 A VOB file-okat valamiféle lejátszási információ nélkül lehetetlenség lenne lejátszani. Többféle nyelvű hang egyszerre, együtt látható feliratok, ismétlődő jelenetek, stb... Ha pedig elértük az első VOB végét, a lejátszás megállna mert nem tudná, hogy hol folytassa. Ezt az információt az IFO file-ok tartalmazzák. Mindegyik IFO file egy "playlist"-et tartalmaz, ami közli a lejátszóval, hogy bizonyos beállításokra melyik hangsávot játsza le, melyik feliratot mutassa, vagy melyik jelenetet játsza le. A fő filmhez tartozó IFO file neve: Vts_01_0.ifo A Vts_02_0.ifo valószínűleg az különleges extrákat, a Vts_03_0.ifo pedig az előzetest nyitja majd meg.

59 2 féle üzemmód: -Felvétel (CAMERA) - Lejátszás (VCR,VTR)

60 Kamera fő részei: - Vezérlő (Power,Camera, VCR) - Optika (manuál fokusz, zoom) - Akkumulátor - Zoom (lassú, gyors) - Kijelző (forgatható, érintős) - Adathordozó tároló (DV, DVD, HDD) - Kimenetei csatlakozók (Video,IEE1394, USB, HDMI) - Mikrofon (sztereo, puska ) - Állványfoglalat - Vakutartó (reflektorozás)

61

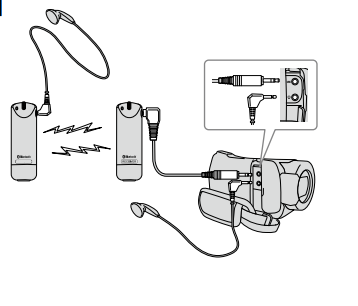

62 puskamikrofon Vaku lámpa rádiós mikrofon Előtét lencsék

63

64

65 Az elektronika térhódítása a prezentáció területén is általánossá vált, az oktatásban éppúgy mint az üzleti felhasználás területén. Ez tette szükségszerűvé az analóg formában rendelkezésünkre álló prezentációs anyagok (könyvek, nyomtatványok, stb) direkt megjeleníthetőségét. Projektorhoz, televízióhoz, vagy számítógéphez kapcsolva jeleníthetjük meg kisebb tárgyainkat, könyveinket, vagy régi írásvetítő fóliasorozatainkat.

66 A webkamera internetkapcsolattal rendelkező számítógépekhez kapcsolt kamera, melynek képét más internetezők is nézhetik. A webkamerákat el lehet helyezni nyilvános helyen (pl. egy város főterén) és a saját dolgozószobánkban is. Képminősége jóval alacsonyabb, mint egy digitális kamerának, hiszen a hazánkban elterjedt sávszélességen a képátvitel nehézkes dolog. Manapság leggyakoribb az 1,3MP-es webkamerák. Ezek képe már elfogadható és megtudják oldani a 25 frame/sec képfrissítést is, mely szaggatásmentes képmegjelenítést biztosít.

67 Panelkamera Gomblyuk kamera

68 Cserélhető objektívesek Kültéri,beltéri FF/ Színes

69 Kültéri kameraház Tartószerkezet Digitális rögzítő Összekötő kábel, csatlakozók

70

71

72 A kis kézi kamera (Handycam) nem elég nehéz ahhoz, hogy stabilan tudjuk tartani, ezáltal zavaróan mozog a felvételünk.

73

74

75 Hosszú,egyhangú felvétel. Fölösleges részek, elemek megjelennek. Gyors mozgások.

76 Totál (egészalakos) felvétel Az alak teljesen a képben van. Szekond (félalakos) felvétel Az alak fele van a képben.

77 Félközeli (szűk szekond) felvétel Az alak harmada van a képben. Közeli (premier plan) felvétel Az alak negyede van a képben.

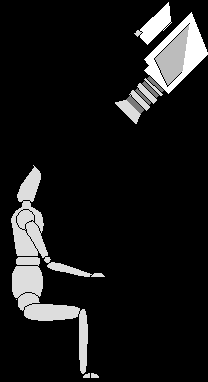

78 ALSÓ KAMERAÁLLÁS. A kamera alul helyezkedik el, és felfelé néz. A képen levő személy tekintélyt kap. FELSŐ KAMERAÁLLÁS. A kamera magasan van, és lefelé néz. Az alak gyengébbnek, kisebb tekintélyűnek tűnik.

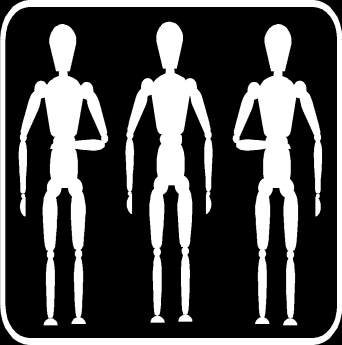

79 EGYSZEMÉLYES FELVÉTEL Mindössze egy ember van a képen. KETTŐS FELVÉTEL Két ember van a képen. HÁRMAS FELVÉTEL Három ember a képen.

80 SVENK felvétel. Balról jobbra, vagy jobbról balra mozgatással. J-B SVENK jobbra B-J SVENK. balra A kamera függőleges mozgása. FELSVENK felfelé mozgás, LESVENK lefelé mozgás.

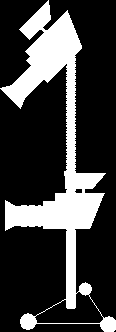

81 A kamera függőleges mozgása fel vagy le. Ebben az esetben a döntéssel ellentétben az egész kamera mozog. Nem lehetséges a normál állvánnyal megvalósítani. /KRÁN/

82 FÁHRT BE: A kamera a jelenet felé mozog FÁHRT KI: A kamera a jelenettől távolodik A perspektíva egyik esetben sem változik.
