Green city játszótér. hallgatói ötletpályázat. Készítette: Csillag Katalin Bőhm Gábor Major József

Átírás

1 Green city játszótér hallgatói ötletpályázat Készítette: Csillag Katalin Bőhm Gábor Major József

2 vizsgálat megközelíthetőség Buszmegálló P Green city játszótér és környezete Duna Szigetbelsőből: BKV: 134, 26 os busz kerékpár gyalogos Duna partról: kerékpár gyalogos III. kerületből: BKV: 134 es busz személygépkocsi kerékpár gyalogos XIII. kerületből: BKV: 26 os busz személygépkocsi kerékpár gyalogos kontextusában vizsgálva: Cca m 2

3 vizsgálat látványkapcsolatok rálátás az Árpád hídról rálátás kilátás a Dunára kilátás Duna

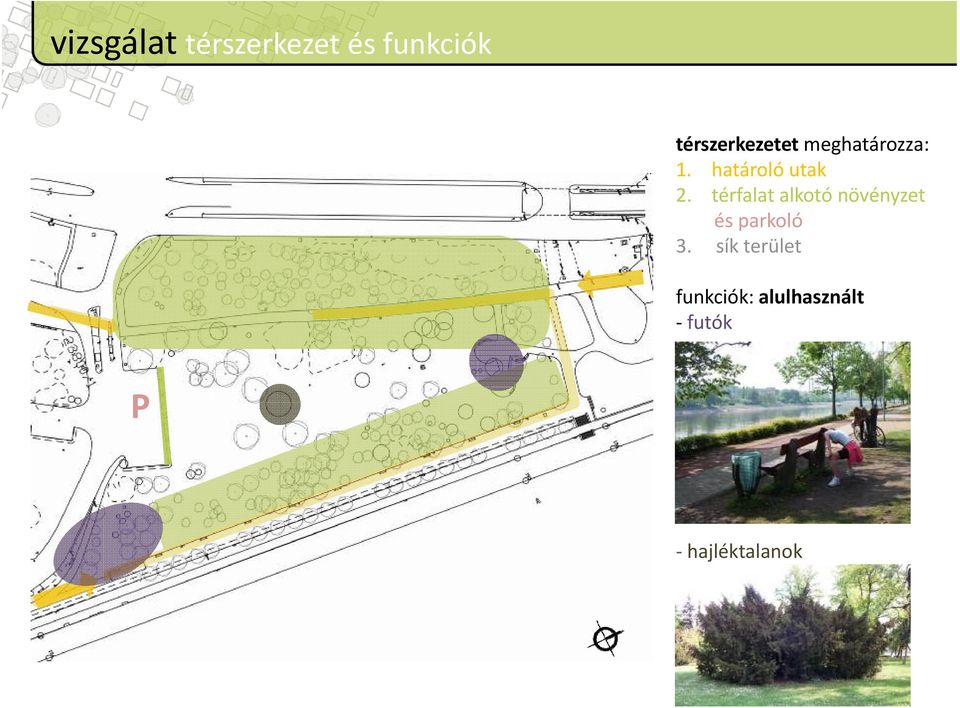

4 vizsgálat térszerkezet és funkciók térszerkezetet meghatározza: 1. határoló utak 2. térfalat alkotó növényzet és parkoló 3. sík terület funkciók: alulhasznált futók P hajléktalanok

5 vizsgálat zöldfelület magas zöldfelületi borítottság 2. lombos és örökzöld állomány 3. fajban és korban vegyes faállomány 4. terjedelmes tiszafák

6 vizsgálat értékelés ELŐNYÖK nyugodt, csendes hangulat ideális játszótérnek beállt faállomány megfelelő árnyékolás térszerkezeti védettség egyfajta kerítés biztonságérzet megteremtése Dunára való rálátás különleges adottság HÁTRÁNYOK rossz megközelíthetőség Árpád híd látványa lepusztult burkolatok és berendezési tárgyak hajléktalan probléma

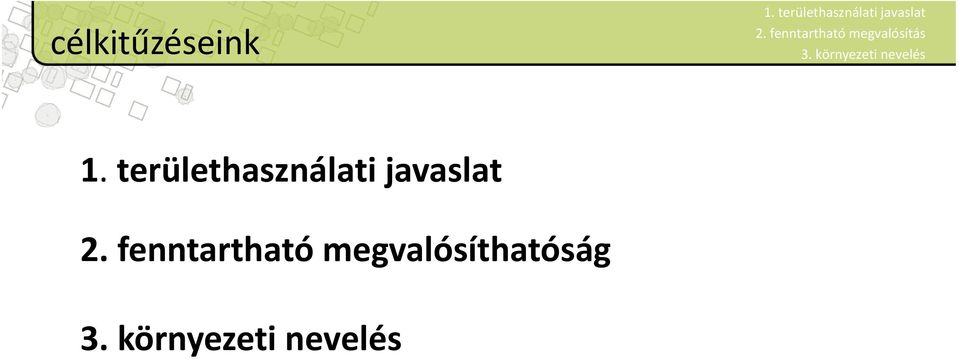

7 célkitűzéseink 2. fenntartható megvalósíthatóság

8 koncepció Mit jelent a Green city? Város és természet összhangja, szerves és jól működő együttélése stilizált városi szövet és zöldfelület szimbiózisa természet a városban város a természetben Tervezési elveink: vonzáskörzet: szomszédos kerületek célcsoport: 0 12 éves gyerekek és kísérőik korcsoportos szétválasztás előregyártott játékok mellett izgalmas terep és burkolatjátékok egységesen meleg színek használata (sárga, narancs, piros) futók igényei sem elhanyagolhatóak

9 funkciók térbeli elhelyezése fogadótér központi tér nagyok (5 12 év) kicsik (0 5 év) gyepes tér pihenő sarkok nyújtó tér

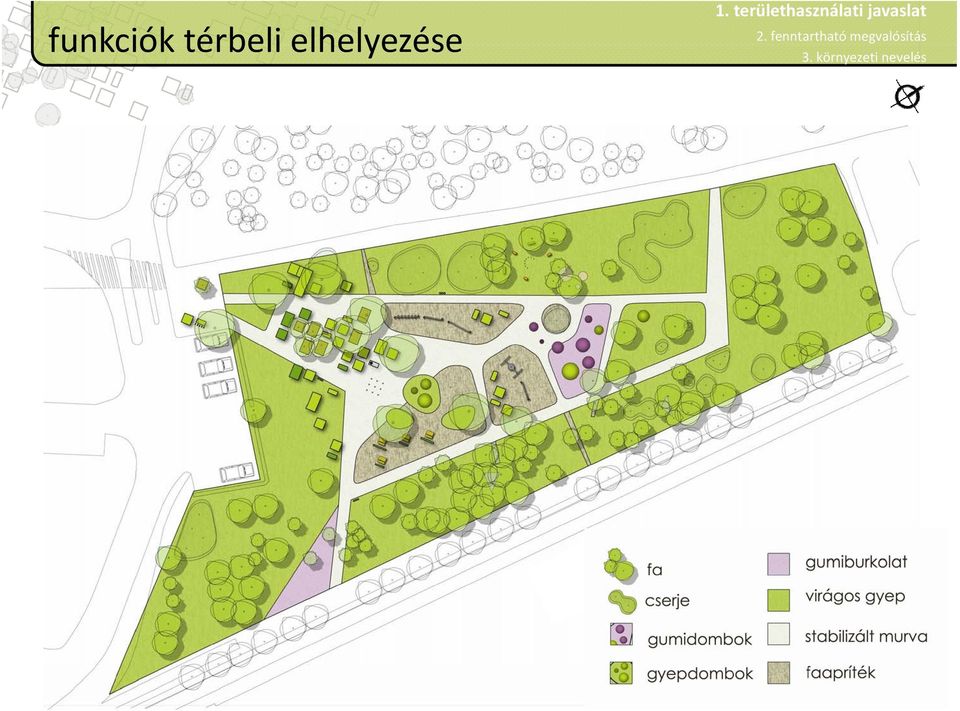

10 funkciók térbeli elhelyezése 1. területhaználati javaslat 2. fenntartható megvalósítás

11 városi szövet horizontális és vertikális játék térfalak, utcák, terek funkciói: gyerekeknek labirintus felnőtteknek ülő és napozó felületek pelenkázó és mosdó installáció szerűen fogadótér, kapu különböző területű (2x2 m ből kiindulva), magasságú (20, 40, 60 cm) és növénykiültetésű cortenacél kubusok lekerekített élekkel

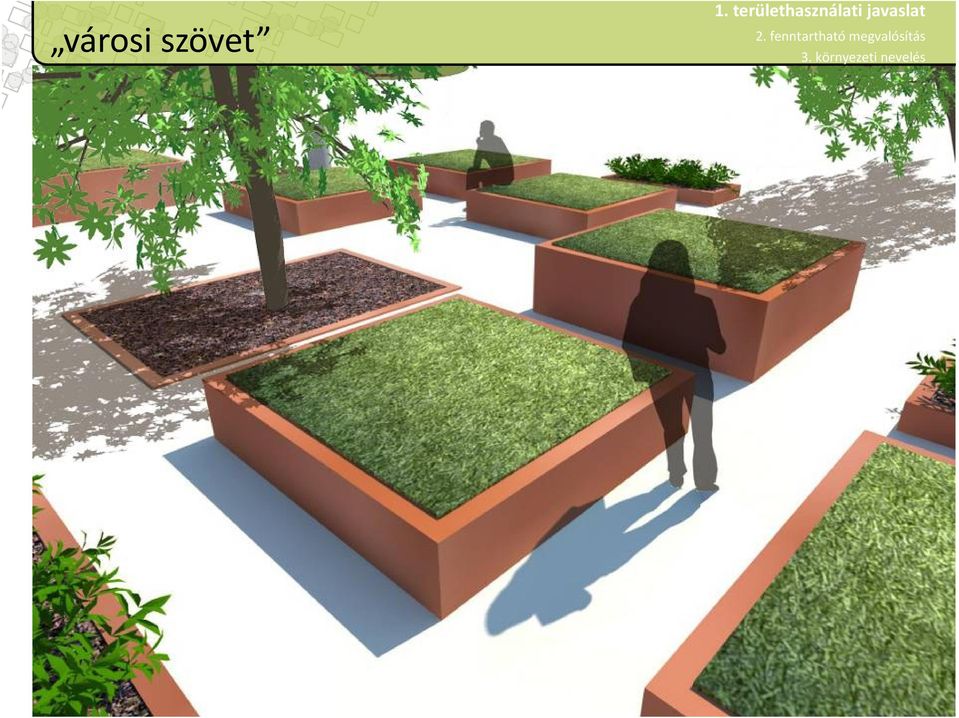

12 városi szövet

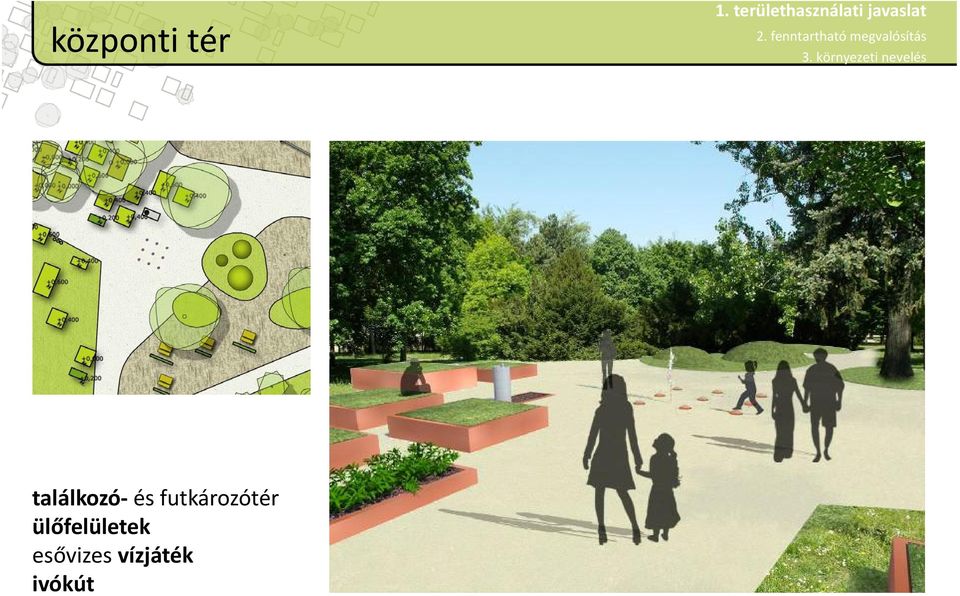

13 központi tér találkozó és futkározótér ülőfelületek esővizes vízjáték ivókút

14 központi tér

15 központi tér találkozó és futkározótér ülőfelületek esővizes vízjáték ivókút árnyékolóívek

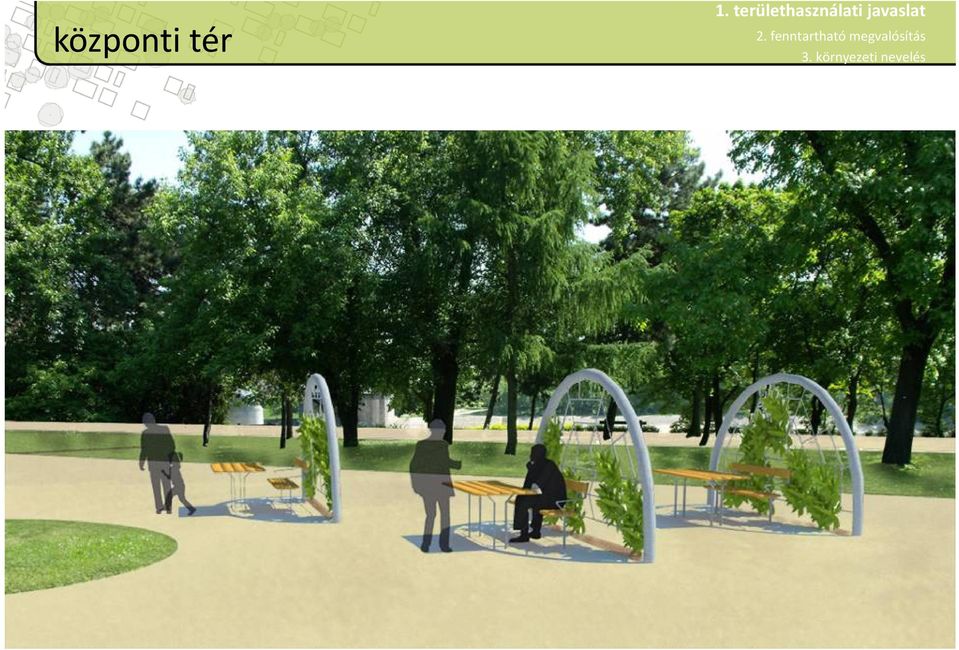

16 központi tér

17 nagyok (5 12 évesek) játékai vízpart, sok fa köteles és mászó játékok összekapcsolt rendszerben felszerelhető dinamó ülőkubusok

18 nagyok (5 12 évesek) játékai vízpart, sok fa köteles és mászó játékok összekapcsolt rendszerben felszerelhető dinamó ülőkubusok

19 kicsik (0 5 évesek) játékai fák védettségében vízhez kapcsolódó rugós figurák, homokozó, gumi és gyepdombok

20 pihenősarkok terület pozíciójából fakadó lehetőségek kihasználása: fák kellemes árnyéka rálátás a Dunára ~ NRG játékok köteléből

21 anyaghasználat Örökéletű anyagok : corten acél rozsdamentes acél Újrahasznosított anyagok: gumiburkolat betondarálék Természetes anyagok: stabilizált vízáteresztő szórt burkolat faapríték a kivágott fákat feldolgozva homok növény!

22 növényalkalmazás Virágos gyep Extenzív fenntartású, örökzöld növények: madárbirs (Cotoneaster salicifolius Herbstfeuer ) borostyán (Hedera hibernica) lonc (Lonicera nitida Maigrün )

23 berendezési tárgyak Napelemes világítótestek Ivókút Bútorok pad (HAGS ZETA) asztal (HAGS ZETA) kerékpártároló (HAGS SAGITTA) hulladékgyűjtő szelektív (HAGS OXEL)

24 környezeti nevelés zöld táblák játszóeszköz anyagtábla: adott játszóeszköz anyagösszetétele az anyagok bomlási ideje újrahasznosítási lehetősége minden játszóeszköz mellett egyszerű ikonokkal gyerekeknek és felnőtteknek

25 környezeti nevelés öko vízjáték esővízzel és ivókút összegyűjtött vizével működő játék 1. Fázis: a felszíni gumidombocskára való rálépéskor a nyomás hatására a tartályból felszökell az összegyűlt víz 2. Fázis: két erős rugó segítségével a dugattyú felemelkedik, így ismét feltöltődik vízzel a rendszer

26 I. ütem

27 költségbecslés játszóeszközök és bútorok

28 költségbecslés környezetrendezés

29 költségbecslés környezetrendezés

30 Köszönjük a figyelmet!
