A munka leírása: Csengersima külterület 0138/88 hrsz. Zöldség- és Gyümölcspiac. Elektromos kiviteli tervdokumentációhoz.

Átírás

1 Bárányterv Kft Nyíregyháza. Westsik V. u Bárány Pál okl. vill. mérnök vezető tervező V A munka leírása: Csengersima külterület 0138/88 hrsz. Zöldség- és Gyümölcspiac. Elektromos kiviteli tervdokumentációhoz. Készült: Költségvetés főösszesítő Megnevezés Anyagköltség Díjköltség 1. Építmény közvetlen költségei ÁFA vetítési alap ÁFA 25,00% 0 3. A munka ára 0

2 Munkanem összesítő Munkanem megnevezése Anyag összege Díj összege Elektromos energia ellátás, világítás 0 0 Épületautomatika, -felügyelet 0 0 (gyengeáram) Összesen: 0 0

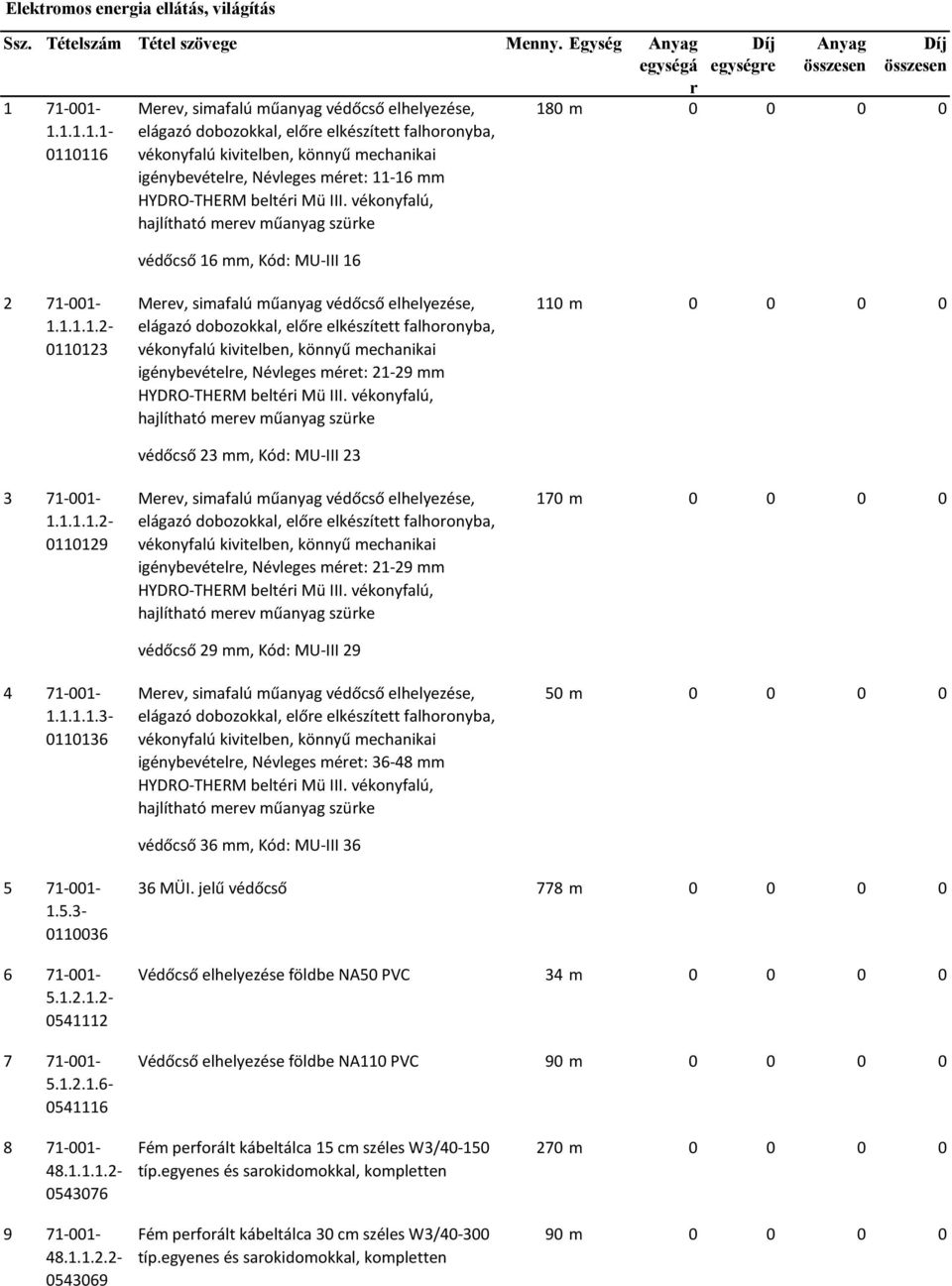

3 Ssz. Tételszám Tétel szövege Menny. Egység Anyag egységá r Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített falhoronyba, vékonyfalú kivitelben, könnyű mechanikai igénybevételre, Névleges méret: mm HYDRO-THERM beltéri Mü III. vékonyfalú, hajlítható merev műanyag szürke védőcső 16 mm, Kód: MU-III 16 Díj egységre Anyag összesen Díj összesen 180 m Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített falhoronyba, vékonyfalú kivitelben, könnyű mechanikai igénybevételre, Névleges méret: mm HYDRO-THERM beltéri Mü III. vékonyfalú, hajlítható merev műanyag szürke védőcső 23 mm, Kód: MU-III 23 Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített falhoronyba, vékonyfalú kivitelben, könnyű mechanikai igénybevételre, Névleges méret: mm HYDRO-THERM beltéri Mü III. vékonyfalú, hajlítható merev műanyag szürke védőcső 29 mm, Kód: MU-III 29 Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített falhoronyba, vékonyfalú kivitelben, könnyű mechanikai igénybevételre, Névleges méret: mm HYDRO-THERM beltéri Mü III. vékonyfalú, hajlítható merev műanyag szürke védőcső 36 mm, Kód: MU-III m m m MÜI. jelű védőcső 778 m Védőcső elhelyezése földbe NA50 PVC 34 m Védőcső elhelyezése földbe NA110 PVC 90 m Fém perforált kábeltálca 15 cm széles W3/ típ.egyenes és sarokidomokkal, kompletten Fém perforált kábeltálca 30 cm széles W3/ típ.egyenes és sarokidomokkal, kompletten 270 m m

4 Szigetelt vezeték elhelyezése védőcsőbe húzva vagy vezetékcsatornába fektetve, rézvezetővel, leágazó kötésekkel, szigetelés ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 4-6 mm H07V-K 450/750V 1x 6 mm, 3952 m hajlékony rézvezetővel (Mkh) Szigetelt vezeték elhelyezése közvetlen falhoronyba vagy falra fektetve, vakolat alá, 1-3 erű tömör rézvezetővel, dobozokkal és leágazó kötésekkel, szigetelési ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 1,5-2,5 mm MMFalCu 450/750V 2x1,5 mm, tömör rézvezetővel Szigetelt vezeték elhelyezése közvetlen falhoronyba vagy falra fektetve, vakolat alá, 1-3 erű tömör rézvezetővel, dobozokkal és leágazó kötésekkel, szigetelési ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 1,5-2,5 mm MMFalCu 450/750V 3x1,5 mm, tömör rézvezetővel Szigetelt vezeték elhelyezése közvetlen falhoronyba vagy falra fektetve, vakolat alá, 1-3 erű tömör rézvezetővel, dobozokkal és leágazó kötésekkel, szigetelési ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 1,5-2,5 mm MMFalCu 450/750V 3x2,5 mm, tömör rézvezetővel Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm NYM 300/500V 243 m m m m x 1,5 mm, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm NYM 300/500V 470 m x 2,5 mm, tömör rézvezetővel (MBCu)

5 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm NYM 300/500V 180 m x 1,5 mm, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm NYM 300/500V 160 m x 1,5 mm, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm NYM 300/500V 320 m x 2,5 mm, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 4 mm NYM 300/500V 5x 92 m mm, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 6 mm NYM 300/500V 5x 190 m mm, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 10 mm NYM 300/500V 5x 112 m mm, tömör rézvezetővel (MBCu)

6 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, NYM 300/500V 4x 25 mm, tömör 10 m rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, keresztmetszet: 16 mm NYM 300/500V 5x 204 m mm, tömör rézvezetővel (MBCu) Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó vezetékvégek bekötése nélkül, NYM 300/500V 5x 25 mm, tömör 16 m rézvezetővel (MBCu) Műanyag szigetelésű energiaátviteli és irányítástechnikai kábel fektetése kézi erővel, kábelárokba vagy kábelcsatornába, tömeghatár: 0,36-0,65 kg/m NYY-J 0,6/1 kv 5x 4 mm 659 m Műanyag szigetelésű energiaátviteli és irányítástechnikai kábel fektetése kézi erővel, kábelárokba vagy kábelcsatornába, tömeghatár: 0,36-0,65 kg/m NYY-J 0,6/1 kv 5x 6 mm 474 m Műanyag szigetelésű energiaátviteli és irányítástechnikai kábel fektetése kézi erővel, kábelárokba vagy kábelcsatornába, tömeghatár: 2,51-5,00 kg/m NAYY-J 0,6/1 kv 4x240 mm 145 m Kábeljelző szalag elhelyezése Műanyag kábeljelölő szalag, 100x0.2 mm 5, m Kábelárok földkitermelése, visszatöltéssel, döngöléssel, I-IV. oszt. talajban. 0,7m mélységig, 0,4m szélességig. 592 m Összeépíthető világítási szerelvények elemei; Kapcsolóbetét elhelyezése fedéllel (keret nélkül) egypólusú LEGRAND Valena kapcsoló egypólusú, fehér, R: db

7 Összeépíthető világítási szerelvények elemei; Kapcsolóbetét elhelyezése fedéllel (keret nélkül) kétpólusú LEGRAND Valena kétpólusú kapcsoló, fehér, R: Összeépíthető világítási szerelvények elemei; Kapcsolóbetét elhelyezése fedéllel (keret nélkül) alternatív (váltó) LEGRAND Valena váltókapcsoló, fehér, R: db db Összeépíthető világítási szerelvények elemei; Telekommunikációs csatlakozóaljzat elhelyezése (műanyag borítóelemek nélkül) LEGRAND Valena informatikai aljzat 1xRJ45 Cat5e, UTP, fehér, R: db Összeépíthető világítási szerelvények elemei; Csatlakozóaljzat (dugaszolóaljzat) elhelyezése, földelt, egyes LEGRAND Valena csatlakozóaljzat 2P+F, fehér, R: Összeépíthető világítási szerelvények elemei; Csatlakozóaljzat (dugaszolóaljzat) elhelyezése, földelt, kettős LEGRAND Valena csatlakozóaljzat 2x2P+F fehér, egybeépített burkolattal, R: db db Összeépíthető világítási szerelvények elemei; Keret elhelyezése, (105) egyes keret, vízszintes LEGRAND Valena keret egyes, fehér, R: db Dafr 164m tip. IIIS.+N+F dug.aljzat Schneider CEDAR PLUS védett kivitelű szerelvények falra szerelve, IIS+F dug. aljzat 4 db Schneider CEDAR PLUS védett kivitelű szerelvények falra szerelve, IIS kapcsoló 28 db Schneider CEDAR PLUS védett kivitelű szerelvények falra szerelve, váltókapcsoló 8 db GFK-2 típ. alkonykapcsoló A jelű főelosztó PRISMA PLUS G típ. szekrényekből a GE-3 jelű terv szerint felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve1

8 B1 jelű elosztó KAEDRA tip. 3 soros kiselosztó falba süllyesztve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -16A kismegszakító 11 db -10A kismegszakító 2 db -CT kapcsolós kontaktor 20A III.S. 6 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve B2 jelű elosztó KAEDRA tip. 3 soros kiselosztó falba süllyesztve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -16A kismegszakító 9 db -10A kismegszakító 3 db -IHP 24ó/7nap programozható kapcsoló óra 4 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve E1 jelű elosztó KAEDRA tip. 2 soros kiselosztó falba süllyesztve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -16A kismegszakító 12 db -10A kismegszakító 1 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve E2, E3, E4, E5, jelű elosztó KAEDRA tip. 1 soros kiselosztó falba süllyesztve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -16A kismegszakító 5 db -10A kismegszakító 1 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve E6 és E8 jelű elosztó KAEDRA tip. 2 soros kiselosztó falba süllyesztve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -16A kismegszakító 4 db -10A kismegszakító 1 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve E7 és E11 jelű elosztó KAEDRA tip. 2 soros kiselosztó falba süllyesztve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -16A kismegszakító 8 db -10A kismegszakító 1 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve E9 és E10 jelű elosztó KAEDRA tip. 2 soros kiselosztó falba süllyesztve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -16A kismegszakító 10 db -10A kismegszakító 1 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve 4 db db db db

9 H1 jelű elosztó KAEDRA tip. 3 soros kiselosztó falra szerelve, kulcsos zárral (IP 65) Benne: -I.63A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -25A kismegszakító 6 db -16A kismegszakító 2 db -10A kismegszakító 5 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve H2 és H3 jelű elosztó KAEDRA tip. 3 soros kiselosztó falra szerelve, kulcsos zárral (IP 65) Benne: -I.63A tip.iii.s kapcsoló 3 db - FI 63A, 30mA IV.P áramvédő kapcsoló 1 db -40A kismegszakító C 6 db -16A kismegszakító 2 db - 10A kismegszakító 1 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve H4, H5 és H6 jelű elosztó KAEDRA tip. 3 soros kiselosztó falra szerelve, kulcsos zárral (IP 65) Benne: -I.63A tip.iii.s kapcsoló 1 db - FI 63A, 30mA IV.P áramvédő kapcsoló 1 db -I.32A tip.iii.s kapcsoló 2 db -32A kismegszakító C 6 db - 16A kismegszakító 2 db -10A kismegszakító 1 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve K jelű elosztó KAEDRA tip. 2 soros kiselosztó falra szerelve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -I.20A tip.ii.s kapcsoló 3 db -25A kismegszakító 3 db -16A kismegszakító 4 db -10A kismegszakító 1 db -6A kismegszakító 2 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve L jelű elosztó KAEDRA tip. 2 soros kiselosztó falra szerelve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -I.20A tip.ii.s kapcsoló 1 db -16A kismegszakító 4 db -10A kismegszakító 5 db -6A kismegszakító 4 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve "M jelű elosztó KAEDRA tip. 1 soros kiselosztó falba süllyesztve, kulcsos zárral (IP 65) Benne: -I.32A tip.iii.s kapcsoló 1 db - FI 40A, 30mA IV.P áramvédő kapcsoló 1 db -16A kismegszakító 4 db -10A kismegszakító 1 db felíratozva, bekötve, 2 db db beüzemelve, ÉV rendszerbe bekötve Szennyvízátemelő vezérlő szekrény KAEDRA típ. szekrény Szögvas keretre szerelve a GE- 11 jelű terv szerint felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve

10 Kaedra típ. ipari csatlakozó egység falra szerelve Benne: 16A kismegszakító 5 db 16A III.S.+N+F dug. aljzat 1 db II.S+F dug aljzat 2 db felíratozva, bekötve, beüzemelve, ÉV rendszerbe bekötve 4 db Kézszárító infra vezérléssel ELSO/SIGMA NOVA tip. mozgáskorlátozott WC szett PHILIPS TCW 216 tip. 1x58W-os por és páramentes lámpatest mennyezetre szerelve, elektronikus előtéttel PHILIPS TCW 216 tip. 2x58W-os por és páramentes lámpatest mennyezetre szerelve, elektronikus előtéttel PHILIPS TCS 098 tip. 2x36W-os tükrös, fényterelő rácsos lámpatest elektronikus előtéttel. C3 optikával, mennyezetre szerelve. PHILIPS TCW 216 tip. 2x36W-os por és páramentes lámpatest mennyezetre szerelve, elektronikus előtéttel. OP MX 290-Y22tip körfénycsöves lámpatest IP 43 mennyezetre v. falra szerelve, opál búrával 1x22W EXO-P tip. irányfény lámpatest készenléti üzemmódra 1,5 órás akkumulátorral 8W 14 db db db db db db COMPAK 250 tip. lámpatest 250 W-os fémhalogén fényforrással, edzett üveg előlappal, álmennyezetbe süllyesztve a csarnoktér világítására PHILIPS FGS 223 tip lámpatest ZWP 900 típ. falikarra, oldalfalra szerelve a bejáratok fölött 1x 24W PL-L fényforrással PHILIPS SGS 233 tip lámpatest acél lámpakarra szerelve 1x 70W SON-T fényforrással 2 4 db ACO 800 típ. 8 m magas tüzihorganyzott acél lámpaoszlop, alap vasalással, szerelőlappal, alapozással, vezeték bekötéssel 20 db ACK 110 tip tüzi horganyzott egykarú acél lámpakar. 19 db

11 ACK 210 tip tüzi horganyzott kétkarú acél lámpakar WILO SK-602 típ motorvédelem falra szerelve. 2 db W-os TL 5 körfénycső. 62 db W-os fénycső 140 db W-os fénycső 126 db x5 mm laposacél levezető falra fektetve. 24 m x5 mm laposacél EPH vezető falra fektetve fémszerkezetek bekötésére. Földelővezető elhelyezése meglévő földárokba, köracélból, átmérő: 20 mm-ig Köracél 12 mm 40 m m Bádogszegély, esőcsatorna, fém tető és acél pillérszerkezet összekötés. 12 db Villám- és érintésvédelmi hálózat tartozékainak szerelése, földelő rúd vagy cső, 4 m hosszúságig Rúdföldelő 25 mm köracélból 4 méter hosszú 10 db Villám- és érintésvédelmi hálózat tartozékainak szerelése, védőburkolat elhelyezése 40x40x5 mm L szelvényből 2 m hosszú 4 db Villám és érintésvédelmi mérés és jegyzőkönyv készítése 520 mp* Vagyonvédelmi kamerarendszer kompletten az alábbi elemekből összeállítva: -EVC 360A14 D&N kamera 600 Tv sor 20 m infra 5 db -EVC-TG ID360AW2 D&N kamera 600 TV sor 40 m infra 10 db -EVC-DG-SI45OAS 10xzoom 500/570 TV sor 1 db -EVB21 mennyezeti függesztő

12 konzol 1 db -EVD16/400 A16HD 16 csatornás asztali DVR 1 db -2000GB HDD WD 2 db -EVM19 LED monitor 1 db - EVA-KB 100+ vezérlő pult 1 db - 2A MV EGPA 1212 tápegység 10 db -1,5A MV EGPA 1212 tápegység 5 db -EVA-TTP111VTX passzív átalakító 32 db -EVA-SP01 villámvédő 32 db -APC UPS db -szerelési segédanyag 1 klt -programozás, üzembe helyezés, oktatás 1 db Varset Classic automatikus fázisjavító berendezés C1 típ szekrényben falra szerelve 25kVAr RACK szekrény betáp és patch panellal kompletten, az irodában mennyezet alatt falra szerelve. Munkanem összesen: 0 0

13 Épületautomatika, -felügyelet (gyengeáram) Ssz. Tételszám Tétel szövege Menny. Egység Anyag egységár Díj egységre Anyag összesen Díj összesen CAT 5 vezeték védőcsőbe húzva m Munkanem összesen: 0 0
