Házi víztisztító berendezés

Átírás

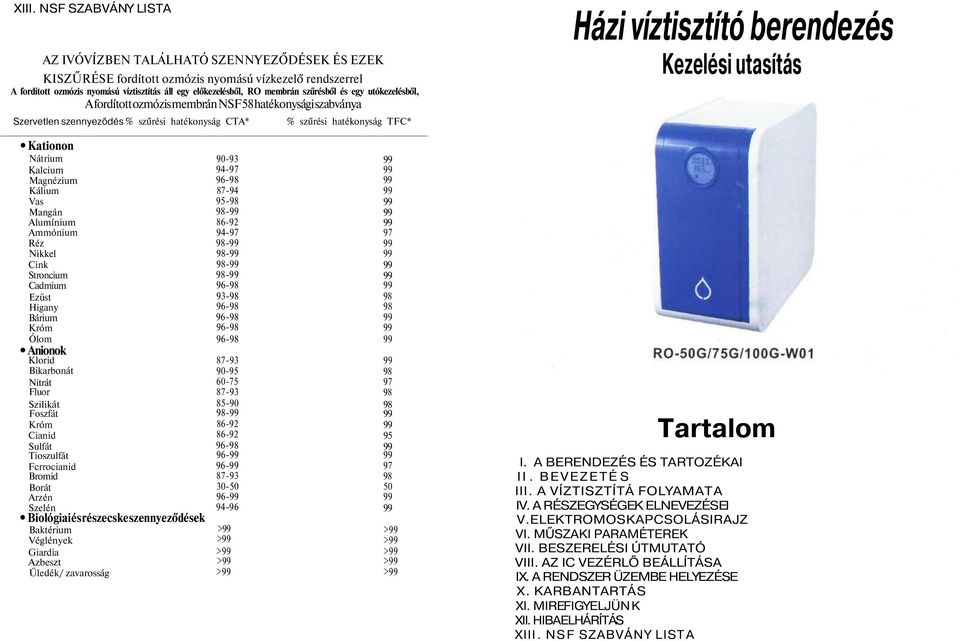

1 XIII. NSF SZABVÁNY LISTA AZ IVÓVÍZBEN TALÁLHATÓ SZENNYEZŐDÉSEK ÉS EZEK KISZŰRÉSE fordított ozmózis nyomású vízkezelő rendszerrel A fordított ozmózis nyomású víztisztítás áll egy előkezelésből, RO membrán szűrésből és egy utókezelésből, A fordított ozmózis membrán NSF 58 hatékonysági szabványa Szervetlen szennyeződés % szűrési hatékonyság CTA* % szűrési hatékonyság TFC* Házi víztisztító berendezés Kezelési utasítás Kationon Nátrium Kalcium Magnézium Kálium Vas Mangán Alumínium Ammónium Réz Nikkel Cink Stroncium Cadmium Ezüst Higany Bárium Króm Ólom Anionok Klorid Bikarbonát Nitrát Fluor Szilikát Foszfát Króm Cianid Sulfát Tioszulfát Fcrrocianid Bromid Borát Arzén Szelén Biológiai és részecske szennyeződések Baktérium Véglények Giardia Azbeszt Üledék/ zavarosság > > > > > > > > > > Tartalom I. A BERENDEZÉS ÉS TARTOZÉKAI II. BEVEZETÉS III. A VÍZTISZTÍTÁ FOLYAMATA IV. A RÉSZEGYSÉGEK ELNEVEZÉSEI V. ELEKTROMOS KAPCSOLÁSI RAJZ VI. MŰSZAKI PARAMÉTEREK VII. BESZERELÉSI ÚTMUTATÓ VIII. AZ IC VEZÉRLŐ BEÁLLÍTÁSA IX. A RENDSZER ÜZEMBE HELYEZÉSE X. KARBANTARTÁS XI. MIREFIGYELJÜN K XII. HIBAELHÁRÍTÁS XIII. NSF SZABVÁNY LISTA

2 XII. HIBAELHÁRÍTÁS Olvassa el figyelmesen a használati utasítást, mielőtt beszerelné és üzembe helyezné az víztisztító berendezést. Biztosak vagyunk benne, hogy Ön elégedett lesz a termék hatékonyságával, és abban is, hogy a készülkék biztonságos és tiszta ivóvizet fog szolgáltatni. Ha bármilyen problémája merülne fel, kérem lépjen kapcsolatba értékesítőjével. A készüléket gyermek, testi vagy szellemi fogyatékkal élő, vagy olyan személy aki nincs tisztában a használat módjával, csak felügyelet mellett használja. A készülék nem játékszer gyermekek számára. I. A BERENDEZÉS ÉS TARTOZÉKAI Hiba Nincs tisztított víz Nincs elég tisztított víz A szivattyú nem működik Ok A bemenő víz el van zárva 1. A bemenő víz akadályoztatva van 2. Eltömődött előszűrő patron (ok) 3. A bemenő vízszelep el van dugulva vagy el van zárva. 4. tartályon lévő golyóscsap el van zárva. l 5. Nincs drén kifolyás, a elvezető el van dugulva 1.Túl alacsony víznyomás 2. Nincs áram vagy meglazult az elektromos csatlakozó 3. leégett az adapter Megoldás Nyissa ki a bemenő víz szelepet 1. Takarítsa ki a dugulást 2. Cserélje ki a szűrőpatron(oka)t 3. Nyissa ki vagy takarítsa ki a szelepet 4. Nyissa ki a golyóscsapot 5. Takarítsa ki vagy cserélje le a dréncsöve 1. Ellenőrizze a bemenő víznyomást 2. Ellenőrizze a hálózatot, igazítsa meg a dugvillát. 3. Cserélje ki vagy javítsa meg az adaptert. 1. Fordított ozmózis nyomású víztisztító készülék 2. Nyomástartó tartály 3. ivóvízcső 4. Szerelvények : elzáró szelep bemenő vízhez, T-idom, Golyós szelep a tartályhoz, csaptelep, végdugó (1/4"), csavar 5. Kezelési utasítás II. BEVEZETÉS A szivattyú működik, de nincs tisztított víz. A rendszer nem áll le Rendellenes ciklikus zaj Nincs drénvíz A víznek kellemetlen íze vagy szaga van 1. Az elő- szénszűrő el van dugulva 2. A mágnesszelep elromlott A magasnyomású kapcsoló nem működik Az előszűrő el van dugulva vagy alacsony a víznyomás Eltömődött a drénelvezetés. Az utó szénszűrő kimerült 1. Ellenőrizze és cserélje ki a szűrőpatront 2. Ellenőrizze és cserélje ki a mágnesszelepet Cserélje ki vagy j avítsa meg a kapcsolót Cserélje ki a szűrőbetétet vagy Állítsa be a bemenő víz nyomását Tisztítsa ki a drénelvezetést Engedje le a nyomástartó tartály és cserélje ki a szűrőpatront Ez a fordított ozmózis nyomás elvén működő víztisztító berendezés a legfejlettebb technológia segítségével működik, azért, hogy tiszta és ízletes ivóvizet szolgáltathasson Önnek. A technológiai fő eleme egy fordított ozmózisnyomás elvén működő membrán, amely 0,0001 mikronig kiszűri a részecskéiket, így teljesen eltávolítja a baktériumokat, a nehéz fémeket, a sót, a negatív hatású ásványi anyagokat, valamint más oldott vegyületeket, vegyszereket az ivóvízből. * A szűrési folyamat lépései: 1. Polipropilén szűrő: A nagyobb szennyeződéseket távolítja el (por, sár stb.). 2. Granulátumos szénszűrő: A klór, szerves anyagok, bűzös vegyületek, üledékek eltávolításához. 3. Tömörbetétes szénszűrő : A további A klór, szerves anyagok, bűzös vegyületek üledékek eltávolításához. 4. Szemipermeábilis (RO) membrán: Az ivóvízben fellelhető baktériumok, nehézfémek, só, káro s ásványi - é s má s oldot t anyagok, valamin t a szermarad - ványok kiszűrésére. 5. Utólagos szénszűrő : Az íz beállítására. 6. Ultraibolya sterilizátor : Ez az egység az ultraibolya tartományú fény vírus és baktériumölő hatását használja ki ahhoz, hogy gyorsan és megbízhatóan eltávolítsa a baktériumokat, vírusokat és más mikroorganizmusokat. Szivárgás 1. A cső nem szorosan van fogatva 2. A cső lyukas 3 Az "0" gyűrű nem megfelelően van elhelyzve. 4. "O " gyűr ű sérül t 1. Húzza meg a hollandereket 2. Vágja ki a sérült darabot a csőből vagy cserélje ki a a csövet. 3. Vegy e k i a z "0 " gyűrű t és helyezzen be újat. 4. Cserélj e k i a z "O " gyűrű t

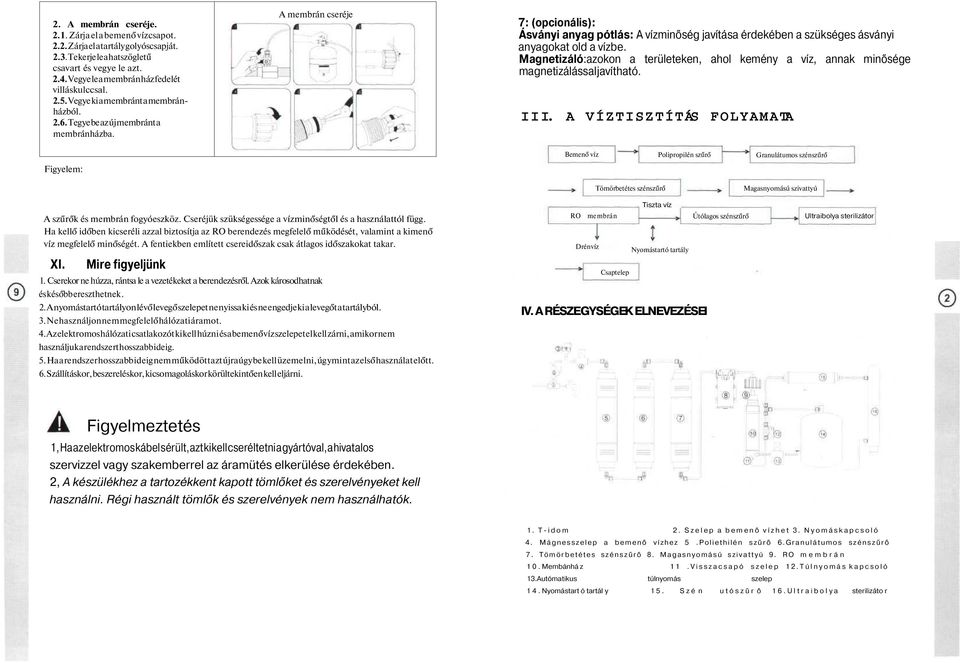

3 2. A membrán cseréje Zárja el a bemenő vízcsapot Zárja el a tartály golyóscsapját Tekerje le a hatszögletű csavart és vegye le azt Vegye le a membrán ház fedelét villáskulccsal Vegye ki a membránt a membránházból Tegye be az új membránt a membránházba. Figyelem: A membrán cseréje 7: (opcionális): Ásványi anyag pótlás: A vízminőség javítása érdekében a szükséges ásványi anyagokat old a vízbe. Magnetizáló:azokon a területeken, ahol kemény a víz, annak minősége magnetizálással javítható. III. A VÍZTISZTÍTÁS FOLYAMATA Bemenő víz Polipropilén szűrő Granulátumos szénszűrő Tömörbetétes szénszűrő Magasnyomású szivattyú A szűrők és membrán fogyóeszköz. Cseréjük szükségessége a vízminőségtől és a használattól függ. Ha kellő időben kicseréli azzal biztosítja az RO berendezés megfelelő működését, valamint a kimenő víz megfelelő minőségét. A fentiekben említett csereidőszak csak átlagos időszakokat takar. XI. Mire figyeljünk 1. Cserekor ne húzza, rántsa le a vezetékeket a berendezésről. Azok károsodhatnak és később ereszthetnek. 2. A nyomástartó tartályon lévő levegő szelepet ne nyissa ki és ne engedje ki a levegőt a tartályból. 3. Ne használjon nem megfelelő hálózati áramot. 4. Az elektromos hálózati csatlakozót ki kell húzni és a bemenő víz szelepet el kell zárni, amikor nem használjuk a rendszert hosszabb ideig. 5. Ha a rendszer hosszabb ideig nem működött azt újra úgy be kell üzemelni, úg ymint az első használat előtt. 6. Szállításkor, beszereléskor, kicsomagoláskor körültekintően kell eljárni. Tiszta víz RO membrán Útólagos szénszűrő Drénvíz Nyomástartó tartály Csaptelep IV. A RÉSZEGYSÉGEK ELNEVEZÉSEI Ultraibolya sterilizátor Figyelmeztetés 1, Ha az elektromos kábel sérült, azt ki kell cseréltetni a gyártóval, a hivatalos szervizzel vagy szakemberrel az áramütés elkerülése érdekében. 2, A készülékhez a tartozékkent kapott tömlőket és szerelvényeket kell használni. Régi használt tömlők és szerelvények nem használhatók. 1. T-idom 2. Szelep a bemenő vízhet 3. Nyomáskapcsoló 4. Mágnesszelep a bemenő vízhez 5.Poliethilén szűrő 6.Granulátumos szénszűrő 7. Tömörbetétes szénszűrő 8. Magasnyomású szivattyú 9. RO membrán 10. Membánhá z 11.Visszacsapó szelep 12.Túlnyomás kapcsoló 13.Autómatikus túlnyomás szelep 14. Nyomástart ó tartál y 15. Szé n utószűr ő 16.Ultraibolya sterilizáto r

4 V. ELEKTROMOS KAPCSOLÁSI RAJZ Az RO-50G/75G/100G-W01 sorozathoz VI. MŰSZAKI PARAMÉTEREK 1, IC vezérlő 2, AC/DC Adapter 3, Visszacsapó mágnesszelep 4, Mágnesszelep a bemenő vízhez 5, Magasnyomású szivattyú 6, Alacsony nyomáskapcsoló 7, Túlnyomás Kapcsoló 8, TDS érzékelő 9, Szivárgás érzékelő Feszültség/frekvencia: V 50Hz/60Hz Bemenő áramerősség: 25W-36W RO vízkapacitás: 50/75/100G Bemenő víz hőmérséklete: 5 C~45 C Víz vezetőképesség (TDS): <500ppm Klór vegyületek: < 0.2ppm Tisztítási hatékonyság: 92% ~ % Bemenő víznyomás: 0.1 Mpa ~ 0.3Mpa Túlnyomás: Automatikus kieresztés Belépő víz minősége: városi vezetékes víz VII. BESZERELÉSI ÚTMUTATÓ 1. előkészületek 1.1. szükséges szerszámok 10, Ultraibolya sterilizátor szike elektromos fúrógép tömítő szalag reszelő kalapács pumpafogó állítható villáskulcs olló 3, Ha az UV lámpa ki van kapcsolva vagy meghibásodott, a " UV CHANGE " jel villog a kijelzőn "di di " hangjelzéssel együtt, amely háromszor hallható minden 5 percben. 4 Ha a gépben valahol szivárgás van a " LEAKING " jel villog a kijelzőn "di di " hangjelzéssel együtt, amely háromszor hallható minden 5 percben. 5, Ha szűrőcserére van szükség, a " CHANGE FILTER ", l hangjelzéssel együtt, amely háromszor hallható minden 5 percben. 6. A kívánt TDS érték beállításához, nyomja meg a "SET" gombot. A fenti jel villogni kezd. Az "UP", "DOWN" gombokkal állítható be a kívánt érték. Nyomja meg a "SET" gombot állítsa be a csereszűrő tervezett értékét. X. KARBANTARTÁS jel villog, a "UP", "DOWN" gombokkal Ahhoz, hogy a rendszer optimálisan működjön, bizonyos időszaki karbantartások szükségesek. A karbantartás gyakorisága függ a víz minőségétől és a rendszer használatától. * Cserélja ki a Polietilén szűrőbetétet 3-6 havonta, a bemenő víz minőségétől és a fogyasztástól függően. * Cserélje ki a granulátumos szénszűrő betétet 6 to 12 havonta. * Cserélje ki az RO membránt amikor szükséges vagy havonta. * Cserélje ki Szén utószűrő betétet minden havonta. * Ha hosszabb ideig nem használja a rendszert (nyaral, vagy távol marad otthonától...), az elektromos csatlakozót húzza ki a hálózatból. 1. A szűrőbetétek cseréje Zárja el a bemenő vízszelepet Zárja el a tartály golyóscsapját. A cserélje ki a szűrőbetétet, hogy újra tisztavizet állíthasson elő.

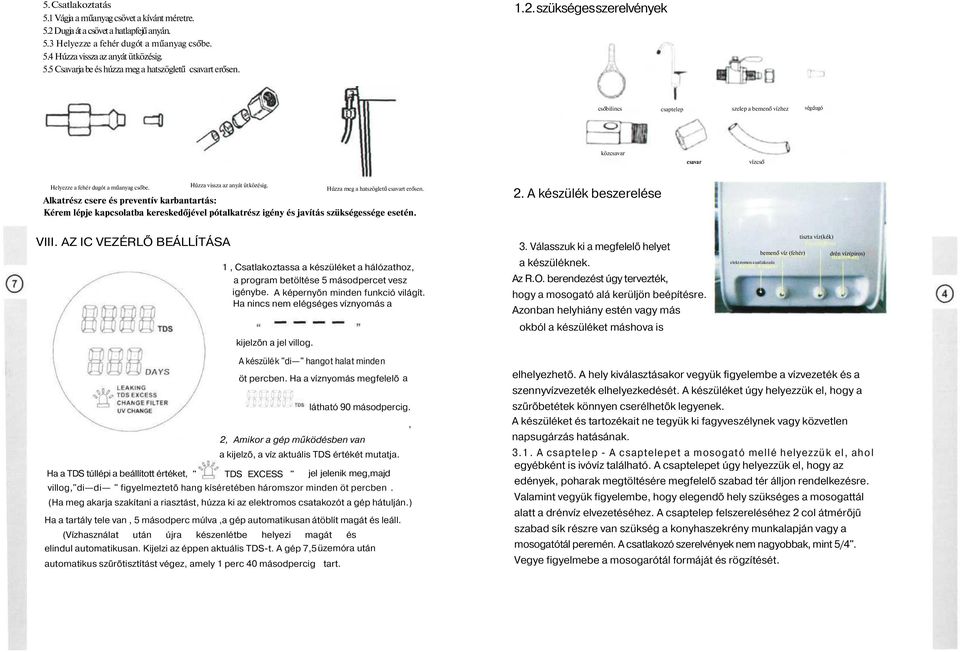

5 5. Csatlakoztatás 5.1 Vágja a műanyag csövet a kívánt méretre. 5.2 Dugja át a csövet a hatlapfejű anyán Helyezze a fehér dugót a műanyag csőbe. 5.4 Húzza vissza az anyát ütközésig. 5.5 Csavarja be és húzza meg a hatszögletű csavart erősen szükséges szerelvények csőbilincs csaptelep szelep a bemenő vízhez végdugó közcsavar csavar vízcső Helyezze a fehér dugót a műanyag csőbe. Húzza vissza az anyát ütközésig. Húzza meg a hatszögletű csavart erősen. Alkatrész csere és preventív karbantartás: Kérem lépje kapcsolatba kereskedőjével pótalkatrész igény és javítás szükségessége esetén. 2. A készülék beszerelése VIII. AZ IC VEZÉRLŐ BEÁLLÍTÁSA 1, Csatlakoztassa a készüléket a hálózathoz, a program betöltése 5 másodpercet vesz igénybe. A képernyőn minden funkció világít. Ha nincs nem elégséges víznyomás a kijelzőn a jel villog. A készülék "di " hangot halat minden öt percben. Ha a víznyomás megfelelő a látható 90 másodpercig. 2, Amikor a gép működésben van a kijelző, a víz aktuális TDS értékét mutatja. Ha a TDS túllépi a beállított értéket, " TDS EXCESS " jel jelenik meg,majd villog,"di di " figyelmeztető hang kíséretében háromszor minden öt percben. (Ha meg akarja szakítani a riasztást, húzza ki az elektromos csatakozót a gép hátulján.) Ha a tartály tele van, 5 másodperc múlva,a gép automatikusan átöblít magát és leáll. (Vízhasználat után újra készenlétbe helyezi magát és elindul automatikusan. Kijelzi az éppen aktuális TDS-t. A gép 7,5üzemóra után automatikus szűrőtisztítást végez, amely 1 perc 40 másodpercig tart., 3. Válasszuk ki a megfelelő helyet a készüléknek. Az R.O. berendezést úgy tervezték, hogy a mosogató alá kerüljön beépítésre. Azonban helyhiány estén vagy más okból a készüléket máshova is elhelyezhető. A hely kiválasztásakor vegyük figyelembe a vízvezeték és a szennyvízvezeték elhelyezkedését. A készüléket úgy helyezzük el, hogy a szűrőbetétek könnyen cserélhetők legyenek. A készüléket és tartozékait ne tegyük ki fagyveszélynek vagy közvetlen napsugárzás hatásának. elektromos csatlakozás 3.1. A csaptelep - A csaptelepet a mosogató mellé helyezzük el, ahol egyébként is ivóvíz található. A csaptelepet úgy helyezzük el, hogy az edények, poharak megtöltésére megfelelő szabad tér álljon rendelkezésre. Valamint vegyük figyelembe, hogy elegendő hely szükséges a mosogattál alatt a drénvíz elvezetéséhez. A csaptelep felszereléséhez 2 col átmérőjű szabad sík részre van szükség a konyhaszekrény munkalapján vagy a Vegye figyelmebe a mosogarótál formáját és rögzítését. bemenő víz (fehér) tiszta víz(kék) drén víz(piros) mosogatótál peremén. A csatlakozó szerelvények nem nagyobbak, mint 5/4".

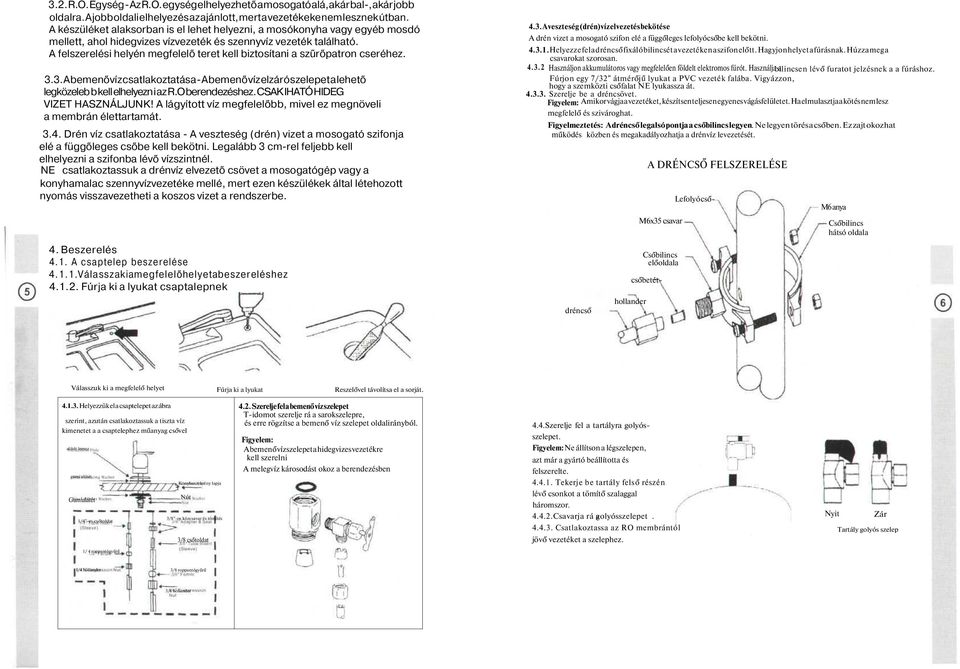

6 3.2. R.O. Egység - Az R.O. egység elhelyezhető a mosogató alá, akár bal-, akár jobb oldalra. A jobb oldali elhelyezés az ajánlott, mert a vezetékeke nem lesznek útban. A készüléket alaksorban is el lehet helyezni, a mosókonyha vagy egyéb mosdó mellett, ahol hidegvizes vízvezeték és szennyvíz vezeték található. A felszerelési helyén megfelelő teret kell biztosítani a szűrőpatron cseréhez A bemenő víz csatlakoztatása - A bemenő víz elzáró szelepet a lehető legközelebb kell elhelyezni az R.O berendezéshez. CSAK IHATÓ HIDEG VIZET HASZNÁLJUNK! A lágyított víz megfelelőbb, mivel ez megnöveli a membrán élettartamát Drén víz csatlakoztatása - A veszteség (drén) vizet a mosogató szifonja elé a függőleges csőbe kell bekötni. Legalább 3 cm-rel feljebb kell elhelyezni a szifonba lévő vízszintnél. NE csatlakoztassuk a drénvíz elvezető csövet a mosogatógép vagy a konyhamalac szennyvízvezetéke mellé, mert ezen készülékek által létehozott nyomás visszavezetheti a koszos vizet a rendszerbe. 4. Beszerelés 4.1. A csaptelep beszerelése Válassza ki a megfelelő helyet a beszereléshez Fúrja ki a lyukat csaptalepnek 4.3. A veszteség (drén) víz elvezetés bekötése A drén vizet a mosogató szifon elé a függőleges lefolyócsőbe kell bekötni Helyezze fel a dréncső fixáló bilincsét a vezetéken a szifon előtt. Hagyjon helyet a fúrásnak. Húzza meg a csavarokat szorosan Használjon akkumulátoros vagy megfelelően földelt elektromos fúrót. Használja bilincsen a lévő furatot jelzésnek a a fúráshoz. Fúrjon egy 7/32" átmérőjű lyukat a PVC vezeték falába. Vigyázzon, hogy a szemközti csőfalat NE lyukassza át Szerelje be a dréncsövet. Figyelem: Amikor vágja a vezetéket, készítsen teljesen egyenes vágásfelületet. Ha elmulasztja a kötés nem lesz megfelelő és szivároghat. Figyelmeztetés: A dréncső legalsó pontja a csőbilincs legyen. Ne legyen törés a csőben. Ez zajt okozhat működés közben és megakadályozhatja a drénvíz levezetését. dréncső csőbetéthollander A DRÉNCSŐ FELSZERELÉSE M6x35 csavar Csőbilincs előoldala Lefolyó cső- M6 anya Csőbilincs hátsó oldala Válasszuk ki a megfelelő helyet Fúrja ki a lyukat Reszelővel távolítsa el a sorját Helyezzük el a csaptelepet az ábra szerint, azután csatlakoztassuk a tiszta víz kimenetet a a csaptelephez műanyag csővel alátét lemez gumi alátét Gumialátét 1/4"-es csőtoldat Konyhaszekrény lapja Nút 3/8"-os közcsavar és tömítés 3/8 csőtoldat 4.2. Szerelje fel a bemenő víz szelepet T-idomot szerelje rá a sarokszelepre, és erre rögzítse a bemenő víz szelepet oldalirányból. Figyelem: A bemenő vízszelepet a hidegvizes vezetékre kell szerelni A melegvíz károsodást okoz a berendezésben 4.4.Szerelje fel a tartályra golyósszelepet. Figyelem: Ne állítson a légszelepen, azt már a gyártó beállította és felszerelte Tekerje be tartály felső részén lévő csonkot a tömítő szalaggal háromszor Csavarj a rá a golyósszelepet Csatlakoztassa az RO membrántól jövő vezetéket a szelephez. Nyit Zár Tartály golyós szelep 1/ 4 roppantógyűrű 1/4 hollander 3/8 roppantógyűrű 3/8 hollander
