1 Felelős műszaki vezetők és műszaki ellenőrök továbbképzése Budapesti és Pest Megyei Mérnöki Kamara

2 Építési termékek, épületgépészeti berendezések forgalomba hozatalára, betervezésére, beépítésére vonatkozó rendeletek, az épületgépészeti termékek hibás betervezésével, beépítésével kapcsolatos szakértői tapasztalatok Felelős műszaki vezetők és műszaki ellenőrök továbbképzése Budapesti és Pest Megyei Mérnöki Kamara

3 Építési termékek alapvető jellemzői és a megfelelőség igazolás módozatai Az építési termékek forgalombahozatalát, teljesítés igazolásának módját az Európai Unió valamennyi tagállamára érvényes 305/2011/EU rendelet (az építési termékek forgalmazásáról, a CE jel kiállításának feltételeiről )szabályozza. Ezt a rendeletet minden tagországban a kihirdetés napjától kezdődően kötelező használni. Felelős műszaki vezetők és műszaki ellenőrök továbbképzése Budapesti és Pest Megyei Mérnöki Kamara

4 Építési termékek alapvető jellemzői és a megfelelőség igazolás módozatai A 305/2011/EU rendelet megengedi, hogy az egyes tagországok a nemzeti sajátságok figyelembe vételével önálló szabályozást dolgozzanak ki. (Pl. Fagyállóság) Hazánkban az építési termékek betervezésének, beépítésének, teljesítmény igazolásának a szabályait a 275/2013(VII.16 számú kormányrendelet írja elő. Lehet, hogy forgalomba hozható, mégsem építhető be! Felelős műszaki vezetők és műszaki ellenőrök továbbképzése Budapesti és Pest Megyei Mérnöki Kamara

5 Az építési termék fogalmaai Építési termék az olyan termék, vagy készlet, amelyet azért állítottak elő és hoztak forgalomba, hogy építményekbe, vagy építmények részeibe állandó jelleggel beépítsék, és amelynek teljesítménye befolyásolja az építménynek az alapvető követelményekkel kapcsolatos teljesítményét. Készlet: egyetlen gyártó legalább két külön eleméből álló együttesként forgalomba hozott építési termék, amelyet össze kell szerelni ahhoz, hogy az építménybe be lehessen építeni. (Pl.: cső és csatlakoztatható csőkötő idomok, égéstermékelvezető berendezések) Felelős műszaki vezetők és műszaki ellenőrök továbbképzése Budapesti és Pest Megyei Mérnöki Kamara

6 Teljesítmény nyilatkozat A 305/2011/EU és a 275/2013 (VII. 16.) kormányrendelet előírja, hogy az építési termékeket teljesítmény nyilatkozattal szabad csak forgalomba hozni! A teljesítmény nyilatkozatot papír, vagy elektronikus formában kell a felhasználó számára biztosítani, mindig a tagország hivatalos nyelvén/nyelvein. A teljesítmény nyilatkozat kiadásával a gyártó felelősséget vállal azért, hogy az építési termék megfelel a nyilatkozatban rögzített teljesítménynek (nem egy szabványnak). A jelenleg érvényes előírás szerint legalább egy teljesítmény jellemzőt kell megadni! (A legtöbb esetben a felelős döntés érekében célszerű minél több teljesítmény jellemzőt megadni.) Felelős műszaki vezetők és műszaki ellenőrök továbbképzése Budapesti és Pest Megyei Mérnöki Kamara

7 A TELJESÍTMÉNY ÁLLANDÓSÁG ÉRTÉKELÉSÉNEK ÉS ELLENŐRZÉSÉNEK RENDSZEREI A 305/2011/EU SZERINT Teljesítménynyilatkozat 1+ rendszer Pl.: ivóvízzel érintkező szerelvények, csövek, tartályok, stb. 1 rendszer Pl.: tűzvédelemmel kapcsolatos építési termékek A gyártó feladata Minőségbiztosítási rendszer működtetése Üzemi gyártásellenőrzés; A gyárban vett minták vizsgálata a meghatározott vizsgálati terv szerint Minőségbiztosítási rendszer működtetése Üzemi gyártásellenőrzés; A gyárban vett minták vizsgálata a meghatározott vizsgálati terv szerint A bejelentett szerv feladata Első típusvizsgálat elvégzése, Az üzemi gyártásellenőrzés alapvizsgálata, és folyamatos felügyelete, vizsgálata és értékelése A forgalmazást megelőzően vett minták véletlenszerű vizsgálata Első típusvizsgálat elvégzése, Az üzemi gyártásellenőrzés alapvizsgálata, Az üzemi gyártásellenőrzés folyamatos felügyelete, vizsgálata és értékelése

8 A TELJESÍTMÉNY ÁLLANDÓSÁGA ÉRTÉKELÉSÉNEK ÉS ELLENŐRZÉSÉNEK RENDSZEREI A 305/2011/EU SZERINT Teljesítménynyilatkozat 2+. rendszer Pl.: Égéstermékelvezető berendezések. A gyártó feladata 2+. rendszer Minőségbiztosítási rendszer működtetése; Első típusvizsgálat elvégzése, vagy elvégeztetése; Az üzemi gyártásellenőrzés; A gyárban vett minták vizsgálata a meghatározott vizsgálati terv szerint A bejelentett szerv feladata Az üzemi gyártásellenőrzés lefolytatása, A gyárban vett minták vizsgálata a meghatározott vizsgálati terv szerint Az üzemi gyártásellenőrzés alapvizsgálata;, folyamatos felügyelete, vizsgálata és értékelése (min. évente egy alkalom) 3. rendszer Nem tanúsítás kötelezettek, az első tip. vizsgálatot bejelentett labor végzi. Minőségbiztosítási rendszer működtetése; A gyárban vett minták további vizsgálata a meghatározott vizsgálati terv szerint Bejelentett vizsgálólaboratórium végzi az első típusvizsgálatot

9 A TELJESÍTMÉNY ÁLLANDÓSÁGA ÉRTÉKELÉSÉNEK ÉS ELLENŐRZÉSÉNEK RENDSZEREI A 305/2011/EU SZERINT A gyártó által kiadott teljesítménynyilatkoz at 4. rendszer Olyan termékek, amely- eknél a Bizottsági határozat értelmében a minőség biztosításával kapcsolatos valamennyi tevékenységet a gyártó végzi. A gyártó feladata Első típusvizsgálat elvégzése, vagy elvégeztetése; Minőségbiztosítási rendszer működtetése; Üzemi gyártásellenőrzés folyamatos végzése ; A gyárban vett minták további vizsgálata a meghatározott vizsgálati terv szerint A bejelentett szerv feladata Felelős műszaki vezetők és műszaki ellenőrök továbbképzése Budapesti és Pest Megyei Mérnöki Kamara --

10 Alapvető követelmények 1. Mechanikai szilárdság, 2. Tűzbiztonság, 3. Higiénia, egészség és környezetvédelem, 4. Biztonságos használat és akadálymentesség, 5. Zajvédelem, 6. Energiatakarékosság és hővédelem, 7. A természeti erőforrások fenntartható használata

11 A teljesítmény nyilatkozat tartalma A teljesítmény nyilatkozatban a gyártónak az alapvető tulajdonságok teljesítmény jellemzőiről nyilatkoznia kell! Vagy megadja a vizsgálattal - bizonyos esetekben számítással - meghatározott értéket, vagy úgy nyilatkozik, hogy nincs teljesítmény jellemző megadva (NPD)

12 A teljesítmény nyilatkozat tartalma A termék megnevezése: Az építési terméknek a rendeltetése: A gyártó neve, címe: A teljesítményállandósági rendszer: Harmonizált szabványok által szabályozott építési termékekre vonatkozó gyártói nyilatkozat esetén: A nevű és című,. számon bejelentett szervezet, elvégezte a gyártóüzem gyártásellenőrzési alapvizsgálatát, az üzemi gyártásellenőrzés folyamatos felügyeletét, vizsgálatát és értékelését a (2+) rendszerben és a termék (EK) üzemi gyártásellenőrzési tanúsítványát adta ki CPR-xxx - (C-yz/2015) számon. Ha szabályszerű a teljesítmény nyilatkozat elhelyezhető a CE jelölés

13 Kettősfalú, fém égéstermék-elvezető berendezés teljesítmény nyilatkozatának tartalma Alapvető tulajdonságok Teljesítmény Harm.műszaki előír. nyomószilárdság (terhelhetőség) 24 kn koromégéssel szembeni ellenállás) gáztömörség áramlási ellenállás, felületi érdesség G50 N1 1 mm hővezetési ellenállás 0,187(m 2 xk)/w MSZ :2009 hőterheléssel szembeni ellenállás hajlítószilárdság kondenzátummal szembeni ellenállás korrózióállóság szélterheléssel szembeni ellenállás csapadékvízzel szembeni ellenállás jéggel és olvadékaival szembeni ell. T400 NPD W V3 L99100 megfelelő megfelelő megfelelő

14 Hibás, nem megfelelő termék beépítése Ivóvíz rendszerek: (1+) tanúsítvány és OTH nyíl. Nincs a termékre 1+ -os tanúsítvány alapján kiállított teljesítmény nyilatkozat (egészségügyi veszélyeztetés szerves anyag, Zn kioldódás, nem megfelelő műszaki kialakítás) pl.: horganyzott acélcső (nincs egyetlen termékre sem olyan tanúsítvány, ami a meleg vízben való felhasználást engedélyezné!) Szakértői tapasztalat: hosszvarratos hg. acélcsövek, ha van cirkuláció 1-3 év alatt korrodálnak

15 Horganyzott acélcsövek korróziója Leggyakoribb hiba okok: rossz minőségű hosszvarrat, nem megfelelő horganyozási technológia, az előírtnál (55 µm) vékonyabb horganyréteg, réz és hg. acélcső kevert szerelése - áramlási irány nem megfelelő, ha elől a réz, utána a hg. cső Cu hg magas üzemi hőmérséklet t > 50 o C, biológiai korrózió (Fe, Mn baktérium)

16 Horganyzott acélcsövek korróziója Hosszvarrat

17 Horganyzott acélcsövek korróziója Korróziós termék a

18 Horganyzott acélcsövek korróziója Hosszvarrat mentén kialakult korróziós bemaródások - a korróziós termék savval történt lemaratása után

19 Horganyzott acélcsövek korróziója Rés a varratgyök alatt

20 Horganyzott acélcsövek korróziója Rés a varratgyök alatt Rés a varratgyök alatt

21 Fűtési rendszerek korróziója Leggyakoribb hiba okok: Magas oldott oxigéntartalom a vízben (megengedett O 2 < 0,1 mg/dm 3 ), ph érték nem megfelelő (megfelelő: 7-8,5) vezetőképesség nem megfelelő - megengedett 800 µs/cm (25oC-on) Kloridok - megengedett 150 mg/l egyéb összetevők - megengedett < 1 mg/l

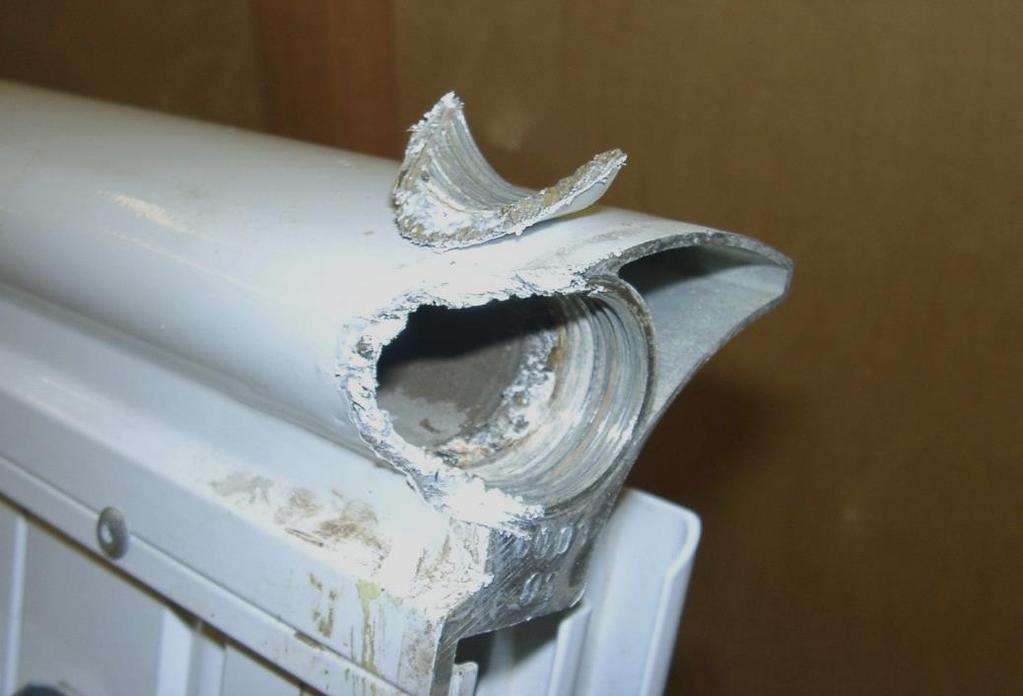

22 Fűtési rendszerek korróziója Tagos alumíniumradiátor korróziója Korróziós károsodás a radiátor belső felületén

23 Fűtési rendszerek korróziója Tagos alumínium kazán korróziója

24 Fűtési rendszerek korróziója Alumínium hőcserélős kazán vízminőség előírása A 200 kw-ot meghaladó beépített összteljesítményű kazánok esetén az összkeménység megengedett értéke 2,8 nk o, ha az éves utántöltés nem haladja meg a rendszer térfogatának 5%-át. ph (fűtési rendszer és utántöltő víz) 7-8,5 ph vezetőképesség 800 µs/cm (25 o C-on) (desztillált víz 0,05 µs/cm, tengervíz µs/cm) kloridok 150 mg/l egyéb összetevők < 1 mg/l Ne lágyítsa a vizet 0,5 nk o alá, a kisebb keménységű víz káros! Vízlágyítás mellett adalékanyagot kell használni! Gyártói ajánlás: vízlágyító helyett olyan adalékanyagot alkalmazni, amely a víz keménységét és ph ját megfelelő szinten tartja.

25 Műanyag csővezeték meghibásodások csepp Haszoncső elválás gyártási hiba Tömörtelen kötés gyártási, vagy szerelési hiba

26 Műanyag csővezeték meghibásodások Szétvált csőrétegek gyártási hiba Felhasadt cső gyártási hiba

27 Műanyag csővezeték meghibásodások Gyártási hiba - víz került a csőrétegek közé

28 Kivitelezési hibák Kigyűrődött belső gumigyűrű

29 Kivitelezési hibák Szakadt belső gumigyűrű

30 Égéstermék-elvezető berendezések; Biomassza tüzelés Látható égéstermék, erős szaghatás a kémény magasságának meghatározásánál nem elég csak a huzat mértékéből kiindulni, a széljárást is figyelembe kell venni! (Az MSZ 845:2012 szabvány pontja: A kitorkollás helyzetét úgy kell meghatározni és kialakítani, hogy az égéstermék biztonságos elvezetése és eloszlása megvalósulhasson, valamint az égéstermék a különböző nyílászárókon, nyílásokon ne áramolhasson vissza az épületbe és a környezetét ne szennyezze, ne károsítsa. A felhasználó figyelmét fel kell hívni a szakszerű üzemeltetésre (a tüzelőanyag műanyagot nem tartalmazhat, nedvességtartalma megfelelő legyen!) Minden esetben (faelgázosító telepítésekor is), T 400, W, 3 és G osztályú égéstermék-elvezető berendezést kell tervezni!

31 Szilárd tüzelés Égéstermék leáramlás kémény égéstermék Óvoda udvara

32 Biomassza tüzelés Füst innen ide A füst a szépekre száll, de azok nem mindig örülnek ennek

33 Szabálytalan kivitelezés - éghető anyagtól való távolság nem megfelelő! Védőtávolság 0,0mm

34 Szakszerűtlen kivitelezés Hőre lágyuló tömítőanyag

35 Szakszerűtlen kivitelezés Rövid égéstermék kivezető - homlokzat leázás Magyar Mérnöki Kamara Szakmai továbbképzés Veszprém

36 Eljegesedés Miért fagyott le?

37 Homlokzati égéstermék kivezetés Érdemes volt felújítani Kondenzál - lefagy

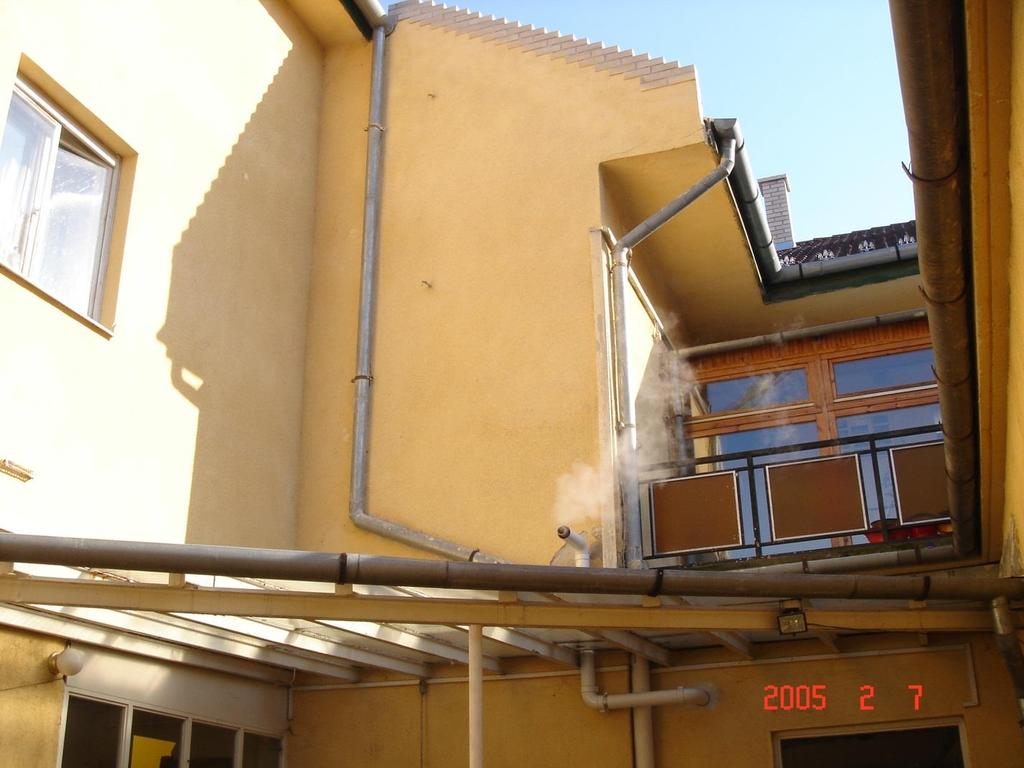

38 Homlokzati égéstermék kivezetés Az égéstermék nem ismeri a szabályt Érdekes megoldás

39 Zárt égésterű kazánok égéstermék elvezetése gyűjtőkéményben max. 10 készülék szintenként max. 4 bekötések között 300mm* túlnyomás 0 Pa kiegyenlítő nyílás kell nyomásosztály min. N1 hő és áraml. méretezés kondenzátum elvezetés D, vagy W * Egymás működését ne zavarják (LAS) max. 10 készülék szintenként csak 1 bekötés szintenként túlnyomás 50 Pa kiegyenlítő nyílás nincs nyomásosztály P1-H1 hő és áraml. méretezés kondenzátum elvezetés Csak W!! kondenzációs és turbós készülék nem köthető egy gyűjtőkürtőre! égéstermék m, T, ventilátor p azonos Legyen!

40 Egycsatornás gyűjtőkémény átalakítási lehetőségei kondenzációs üzemre 1. egyedi kürtők kialakítása a meglévő kürtőben (P1, W) ideiglenesen maradhatnak a b típusú készülékek, de biztosítani kell a későbbi kondenzációs készülékcsere feltételeit (P1, W) 2. túlnyomásos cső a csőben gyűjtőkürtő kialakítása (P1, W), csak azonos tüzeléstechnikai paraméterű, kondenzációs készülékek csatlakoztathatók a kürtőre 3. túlnyomásos szétválasztott rendszerű gyűjtőkürtő kialakítása (P1, W), csak azonos tüzeléstechnikai paraméterű, kondenzációs készülékek csatlakoztathatók a kürtőre

41 KÖSZÖNÖM MEGTISZTELŐ FIGYELMÜKET
