Inspiron Üzembe helyezés és műszaki adatok

Átírás

1 Inspiron Üzembe helyezés és műszaki adatok Számítógép típusa: Inspiron Szabályozó modell: W15B Szabályozó típus: W15B005

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a számítógép biztonságosabb és hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. Minden jog fenntartva. Ezt a terméket az Egyesült Államokban és nemzetközileg érvényes szerzői jogi és szellemi tulajdonra vonatkozó törvények védik. A Dell és a Dell logó a Dell Inc. Egyesült Államokban és/vagy egyéb országokban bejegyzett védjegyei. Minden egyéb, itt említett márka és név a vonatkozó vállalatok védjegye lehet Mód. A00

3 Tartalomjegyzék A számítógép üzembe helyezése... 4 Nézetek... 9 Elöl...9 Bal...10 Jobb Hátul...12 Dőlés Kitámasztó állvány Talapzat állvány...14 Műszaki adatok Méretek és súly...15 Rendszer-információ Memória...15 Kommunikáció Audio Tárolási...16 Médiakártya-olvasó Kijelző...17 Kamera Portok és csatlakozók...17 Videó Tápadapter...18 Állvány...19 Számítógép használati környezete...19 Segítség igénybevétele és a Dell elérhetőségei Mire támaszkodhat a probléma önálló megoldása során...20 A Dell elérhetőségei

4 A számítógép üzembe helyezése FIGYELMEZTETÉS: Helyezze a számítógépet egy puha és tiszta felületre, hogy elkerülje a karcolódást. 4

5 1 Állítsa össze az állványt. Talapzat állvány a) Emelje fel az állvány adaptert. b) Helyezze fel az alapot. c) Húzza meg a rögzítőcsavart, hogy az alapot az emelőállványhoz rögzítse. Kitámasztó állvány Emelje meg az állványt. 5

6 2 Csatlakoztassa a billentyűzetet és az egeret Olvassa el a billentyűzethez és egérhez mellékelt dokumentációt. 3 Vezesse el a tápkábelt az állványon található kábelvezetőkben és csatlakoztassa a tápadaptert. Kitámasztó állvány Talapzat állvány 6

7 4 Nyomja meg a bekapcsológombot. 5 Fejezze be az operációs rendszer telepítését. Windows esetén: a) Csatlakozzon a hálózatra. b) Jelentkezzen be Microsoft-fiókjába, vagy hozzon létre egy helyi fiókot. Ubuntu esetén: A beállítás befejezéséhez kövesse a képernyőn megjelenő utasításokat. 7

8 6 Dell-alkalmazások keresése. Regisztrálja a számítógépét Dell súgó és támogatás SupportAssist Ellenőrizze és frissítse számítógépét 8

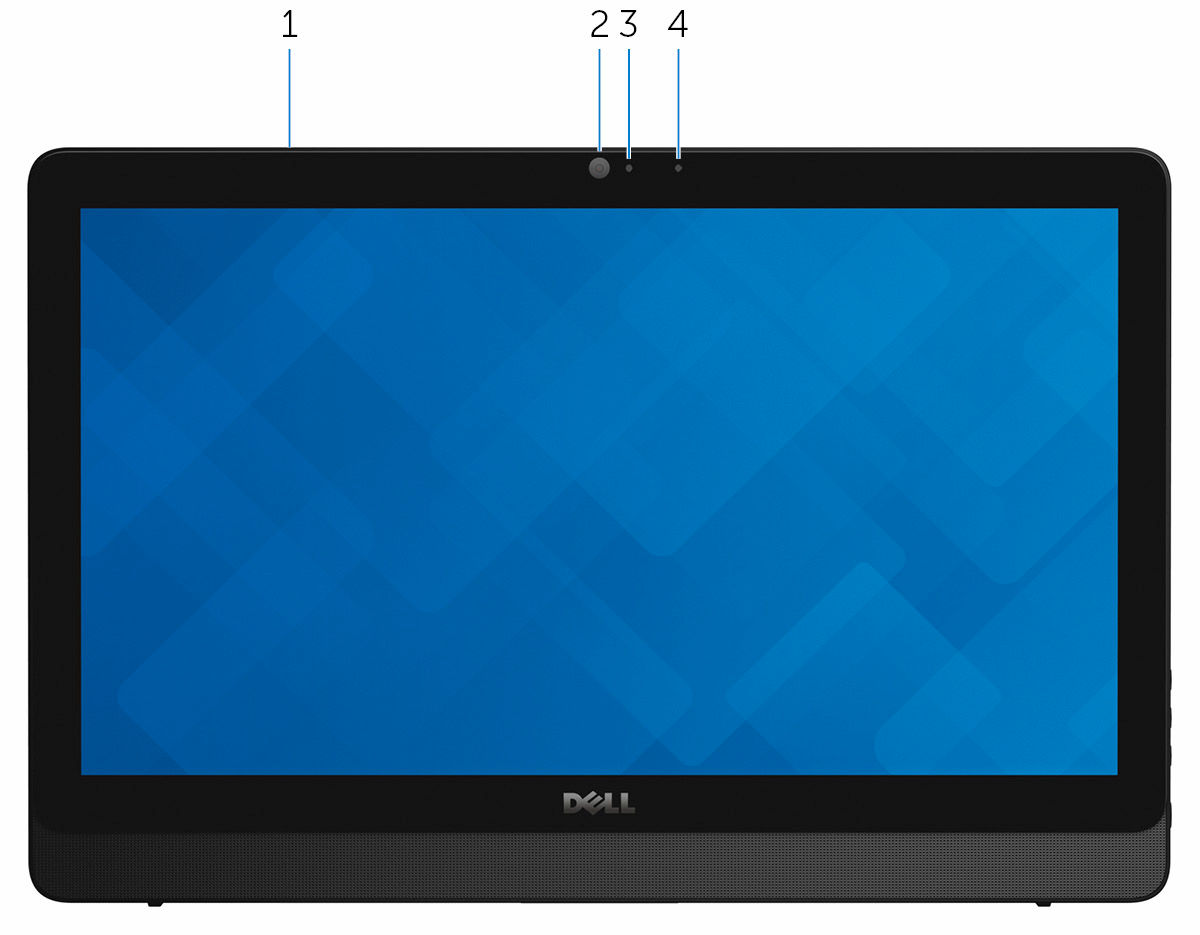

9 Nézetek Elöl 1 Mikrofon (érintőképernyős modell esetén) Kiváló minőségű digitális hangbemenetet biztosít hangfelvételekhez, hanghívásokhoz stb. 2 Kamera Lehetővé teszi a videobeszélgetést, fényképek készítését és videók rögzítését. 3 Kamera állapotjelzője Akkor világít, amikor a kamera használatban van. 4 Mikrofon (nem érintőképernyős modell esetén) Kiváló minőségű digitális hangbemenetet biztosít hangfelvételekhez, hanghívásokhoz stb. 9

10 Bal 1 Médiakártya-olvasó Médiakártyák olvasása és írása. 2 USB 3.0 portok (2 db) Olyan perifériák csatlakoztatására szolgál, mint a tárolóeszközök, nyomtatók stb. Maximum 5 Gbps adatátviteli sebességet biztosít. 3 Headsetport Fejhallgató vagy headset (kombinált fejhallgató/mikrofon) csatlakoztatására szolgál. 10

11 Jobb 1 Optikai meghajtó (opcionális) CD és DVD olvasására, illetve írására szolgál. 2 Kijelző fényerőszabályzó gombjai (2 db) Nyomja meg a fényerő növeléséhez vagy csökkentéséhez. 3 Bemenetiforrás-választó gomb A gombot megnyomva választhatja ki a bemeneti videojelforrást. 4 Bekapcsológomb Nyomja meg a számítógép bekapcsolásához, ha az kikapcsolt, alvó vagy hibernált állapotban van. Ha a számítógép be van kapcsolva, a megnyomásával alvó állapotba vált. Tartsa nyomva 4 másodpercig a számítógép kényszerített kikapcsolásához. MEGJEGYZÉS: A bekapcsológomb viselkedését a Power Options (Energiabeállítások) menüben szabhatja személyre. További információért lásd a Me and My Dell (Én és a Dell számítógépem) című dokumentumot a címen. 11

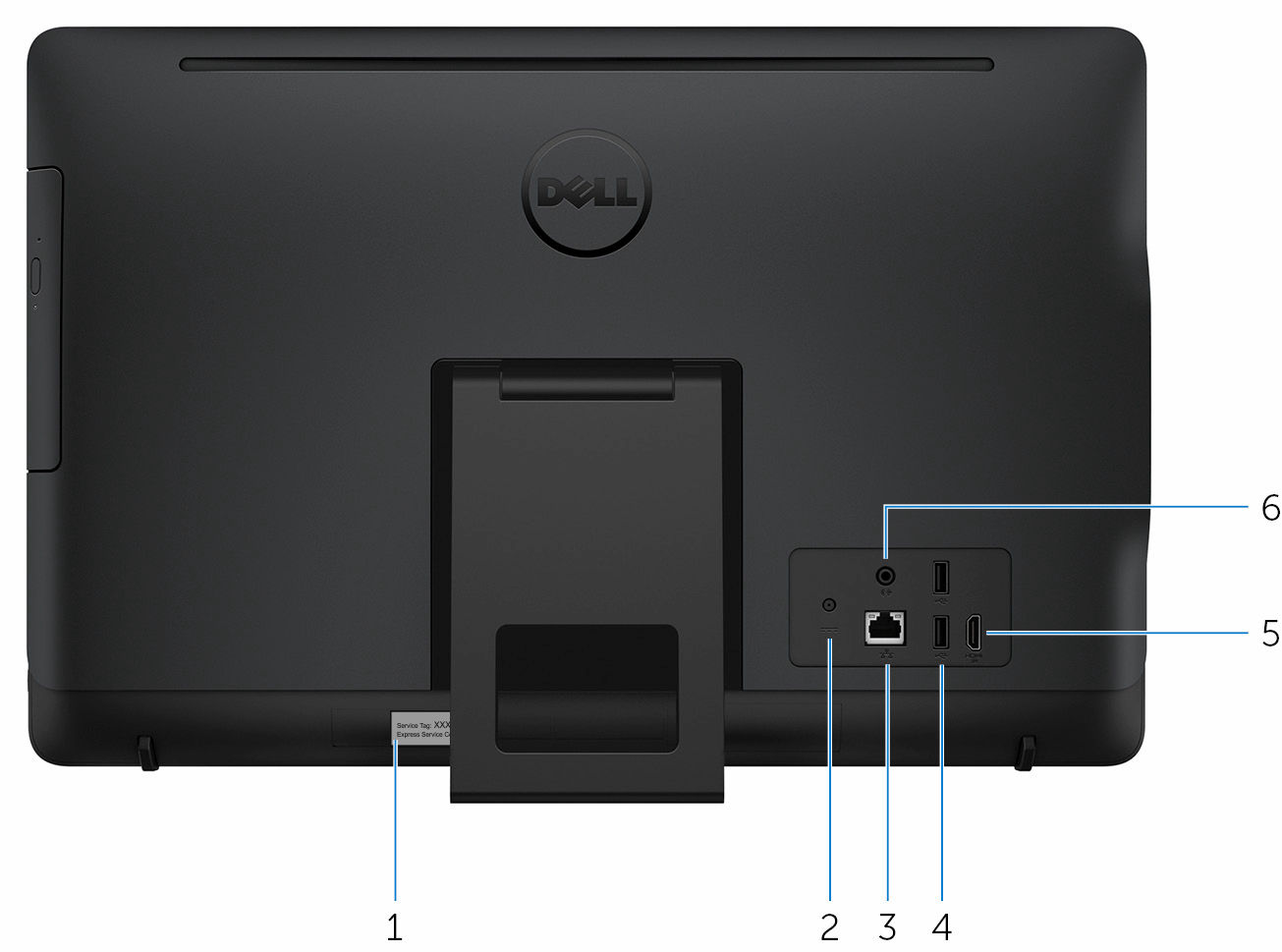

12 Hátul 1 Szervizcímke A szervizcímke egy egyedi alfanumerikus azonosító, amelynek segítségével a Dell szerviztechnikusai azonosíthatják a számítógép hardveres összetevőit, és hozzáférhetnek a garanciális információkhoz. 2 Tápadapterport A tápadapter csatlakoztatásával üzemeltetheti a számítógépet és töltheti az akkumulátort. 3 Hálózati csatlakozó (jelzőfényekkel) A hálózati vagy internetes hozzáférés érdekében csatlakoztasson egy routerről vagy széles sávú modemről érkező Ethernet (RJ45) kábelt. A csatlakozó melletti két jelzőfény jelzi a vezetékes hálózati csatlakozás állapotát és aktivitását. 4 USB 2.0 portok (2 db) Olyan perifériák csatlakoztatására szolgál, mint a tárolóeszközök és nyomtatók. Maximum 480 Mbps adatátviteli sebességet biztosít. 12

13 5 HDMI-bemeneti port Játékkonzol, Blu ray lejátszó vagy más HDMI kimenettel rendelkező eszköz csatlakoztatása. 6 Audio-out port Audio kimeneti eszközök csatlakoztatása, mint a hangszórók, erősítők stb. Dőlés Kitámasztó állvány 13

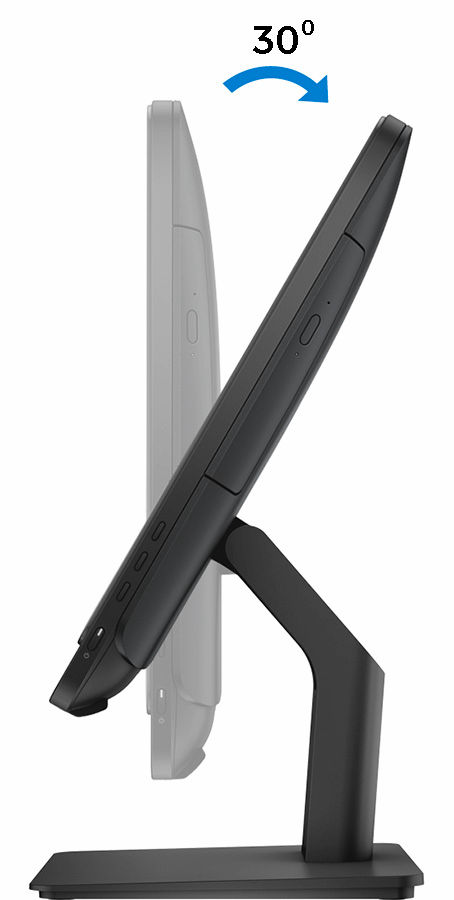

14 Talapzat állvány 14

15 Műszaki adatok Méretek és súly Magasság Szélesség Mélység 317,64 mm (12,51 hüvelyk) 480,52 mm (18,92 hüvelyk) Érintőképernyős 33,10 mm (1,30 hüvelyk) Nem érintőképernyős 34,20 mm (1,35 hüvelyk) Súly állvány nélkül: Érintő képernyős Nem érintőképernyős 4,21 kg (9,28 font) 3,43 kg (7,56 font) Rendszer-információ Számítógépmodell Inspiron MEGJEGYZÉS: A laptop tömege a megrendelt konfigurációtól és a gyártási eltérésektől függően változhat. Processzor Rendszer chipkészlet 7. generációs Intel Core i3 7. generációs Intel Core i5 Integrált processzor Memória Foglalatok Típus Sebesség Támogatott konfigurációk Két SODIMM foglalat DDR4 Maximum 2400 MHz 2 GB, 4 GB és 8 GB 15

16 Kommunikáció Ethernet Vezeték nélküli kapcsolat 10/100 Mbps Ethernet-vezérlő az alaplapba integrálva Wi-Fi ac Wi-Fi b/g/n Bluetooth 4.2 Audio Vezérlő Hangszórók Hangszóró kimenet Mikrofon Hangerőszabályzók Realtek ALC3661 Waves MaxxAudio Pro Kettő Átlagosan: 3 W Csúcs: 3,50 W Digitális tömb mikrofonok Programmenük Tárolási Interfész Merevlemez-meghajtó Optikai meghajtó SATA 3 Gbps az optikai meghajtó számára SATA 6 Gbps a merevlemez-meghajtó számára Egy 2,5 hüvelykes meghajtó Egy 9,5 mm-es DVD+/-RW meghajtó (opcionális) Médiakártya-olvasó Típus Támogatott kártyák Egy 4 az 1-ben foglalat SD-kártya MultiMediaCard (MMC) 16

17 SD bővített kapacitású (SDXC) kártya SD nagy kapacitású (SDHC) kártya Kijelző Típus 19,5 hüvelykes HD+ érintőképernyő 19,5 hüvelykes HD+ nem érintőképernyő Felbontás (maximum) 1600 x 900 Képpont méret Magasság Szélesség Átló Frissítési sebesség Vezérlők 0,2745 mm 0,2745 mm 263 mm (10,35 hüvelyk) 452 mm (17,80 hüvelyk) 495,30 mm (19,50 hüvelyk) 60 Hz A fényerő a kijelző fényerő növelő/csökkentő gombokkal állítható. Kamera Felbontás Átlós látószög Állókép: 0,92 megapixel Videó: kép/mp mellett (maximum) 74 fok Portok és csatlakozók Külső Hálózat USB Hang és videó Egy RJ45-port Két USB 2.0 port Két USB 3.0-port egy HDMI-bemeneti port Egy auido vonalkimeneti port 17

18 Külső Egy headset port Belső M.2 kártya Egy M.2 foglalat WLAN és Bluetooth kombinált kártyához Videó Vezérlő Memória Tápadapter Integrált Intel HD grafikus kártya 620 Megosztott rendszermemória Különálló NVIDIA GeForce 920M 2 GB GDDR5 Típus 65 W 90 W Bemeneti áramerősség (maximum) Kimeneti feszültség (folyamatos) Bemeneti feszültség Bemeneti frekvencia Névleges kimeneti feszültség Hőmérsékleti tartomány (üzemi) Hőmérsékleti tartomány (tárolási) 1,70 A 2,50 A 3,34 A 4,62 A 100 és 240 V egyenáram között 50 Hz és 60 Hz között 19,50 V egyenáram 0 C és 40 C között (32 F és 104 F között) 40 C és 70 C között ( 40 F és 158 F között) 18

19 Állvány Kitámasztó Magasság 174,80 mm (6,88 hüvelyk) Talapzat 184,17 mm (7,25 hüvelyk) Szélesség 120 mm (4,72 hüvelyk) 204,98 mm (8,07 hüvelyk) Mélység 22,48 mm (0,89 hüvelyk) 13,90 mm (0,55 hüvelyk) Súly 0,56 kg (1,23 font) 1,50 kg (3,31 font) Számítógép használati környezete Légkörszennyezési szint: G1-es osztályú az ISA-S jelű szabvány szerint Hőmérséklettartomány Relatív páratartalom (legfeljebb) Üzemi 0 C és 35 C között (32 F és 95 F között) 10% - 90% (nem lecsapódó) Tárolási -40 C és 65 C között (-40 F és 149 F között) 0% - 95% (nem lecsapódó) Vibráció (maximum) * 0,66 GRMS 1,30 GRMS Rázkódás (maximum) 110 G 160 G Tengerszint feletti magasság (maximum): 15,2 m m (-50 láb láb) 15,2 m - 10,668 m (-50 láb láb) *Mért rezgés, a felhasználói környezetet szimuláló, véletlenszerű rezgési spektrumot használva. 2 ms-os félszinuszú rezgéssel mérve, a merevlemez-meghajtó üzemelése mellett. 2 ms-os félszinuszú rezgéssel mérve, a merevlemez-meghajtó készenléti állapota mellett. 19

20 Segítség igénybevétele és a Dell elérhetőségei Mire támaszkodhat a probléma önálló megoldása során A probléma önálló megoldását szolgáló alábbi források révén juthat a Dell termékekkel és szolgáltatásokkal kapcsolatos információhoz és segítséghez: A Dell termékekre és szolgáltatásokra vonatkozó információk Dell súgó és támogatás alkalmazás Kezdő lépések alkalmazás Súgó elérése a Windows 10 rendszereken Az operációs rendszer online súgója Hibaelhárítási információk, felhasználói kézikönyvek, beállítási utasítások, termékspecifikációk, műszaki segítséget nyújtó blogok, illesztőprogramok, szoftverfrissítések stb. Információk az operációs rendszerre, a számítógép beállítására és használatára, az adatok biztonsági mentésére, diagnosztikára stb. vonatkozóan. A Windows keresőmezőbe írja be Súgó és támogatás, majd nyomja meg az Enter gombot Lásd: Me and My Dell (Én és a Dell számítógépem) a support/manuals weboldalon. 20

21 A Dell elérhetőségei Ha értékesítéssel, műszaki támogatással vagy ügyfélszolgálattal kapcsolatosan szeretne a Dell-hez fordulni, látogasson el ide: MEGJEGYZÉS: Az elérhetőség országonként és termékenként változik, és előfordulhat, hogy néhány szolgáltatás nem áll rendelkezésre az Ön országában. MEGJEGYZÉS: Amennyiben nem rendelkezik aktív internetkapcsolattal, elérhetőségeinket megtalálhatja a vásárlást igazoló nyugtán, a csomagoláson, a számlán vagy a Dell termékkatalógusban. 21
