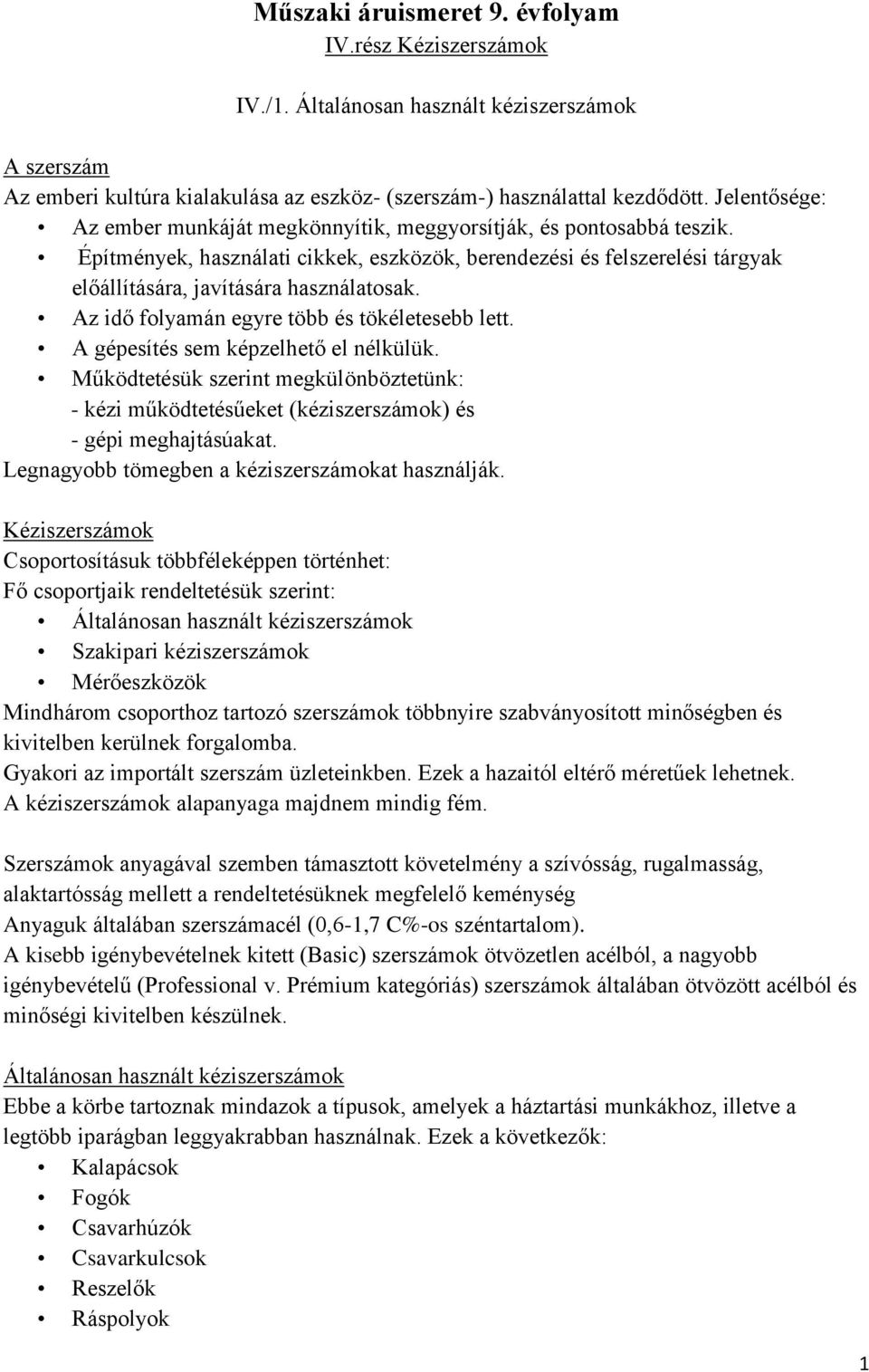

1 Műszaki áruismeret 9. évfolyam IV.rész Kéziszerszámok IV./1. Általánosan használt kéziszerszámok A szerszám Az emberi kultúra kialakulása az eszköz- (szerszám-) használattal kezdődött. Jelentősége: Az ember munkáját megkönnyítik, meggyorsítják, és pontosabbá teszik. Építmények, használati cikkek, eszközök, berendezési és felszerelési tárgyak előállítására, javítására használatosak. Az idő folyamán egyre több és tökéletesebb lett. A gépesítés sem képzelhető el nélkülük. Működtetésük szerint megkülönböztetünk: - kézi működtetésűeket (kéziszerszámok) és - gépi meghajtásúakat. Legnagyobb tömegben a kéziszerszámokat használják. Kéziszerszámok Csoportosításuk többféleképpen történhet: Fő csoportjaik rendeltetésük szerint: Általánosan használt kéziszerszámok Szakipari kéziszerszámok Mérőeszközök Mindhárom csoporthoz tartozó szerszámok többnyire szabványosított minőségben és kivitelben kerülnek forgalomba. Gyakori az importált szerszám üzleteinkben. Ezek a hazaitól eltérő méretűek lehetnek. A kéziszerszámok alapanyaga majdnem mindig fém. Szerszámok anyagával szemben támasztott követelmény a szívósság, rugalmasság, alaktartósság mellett a rendeltetésüknek megfelelő keménység Anyaguk általában szerszámacél (0,6-1,7 C%-os széntartalom). A kisebb igénybevételnek kitett (Basic) szerszámok ötvözetlen acélból, a nagyobb igénybevételű (Professional v. Prémium kategóriás) szerszámok általában ötvözött acélból és minőségi kivitelben készülnek. Általánosan használt kéziszerszámok Ebbe a körbe tartoznak mindazok a típusok, amelyek a háztartási munkákhoz, illetve a legtöbb iparágban leggyakrabban használnak. Ezek a következők: Kalapácsok Fogók Csavarhúzók Csavarkulcsok Reszelők Ráspolyok 1

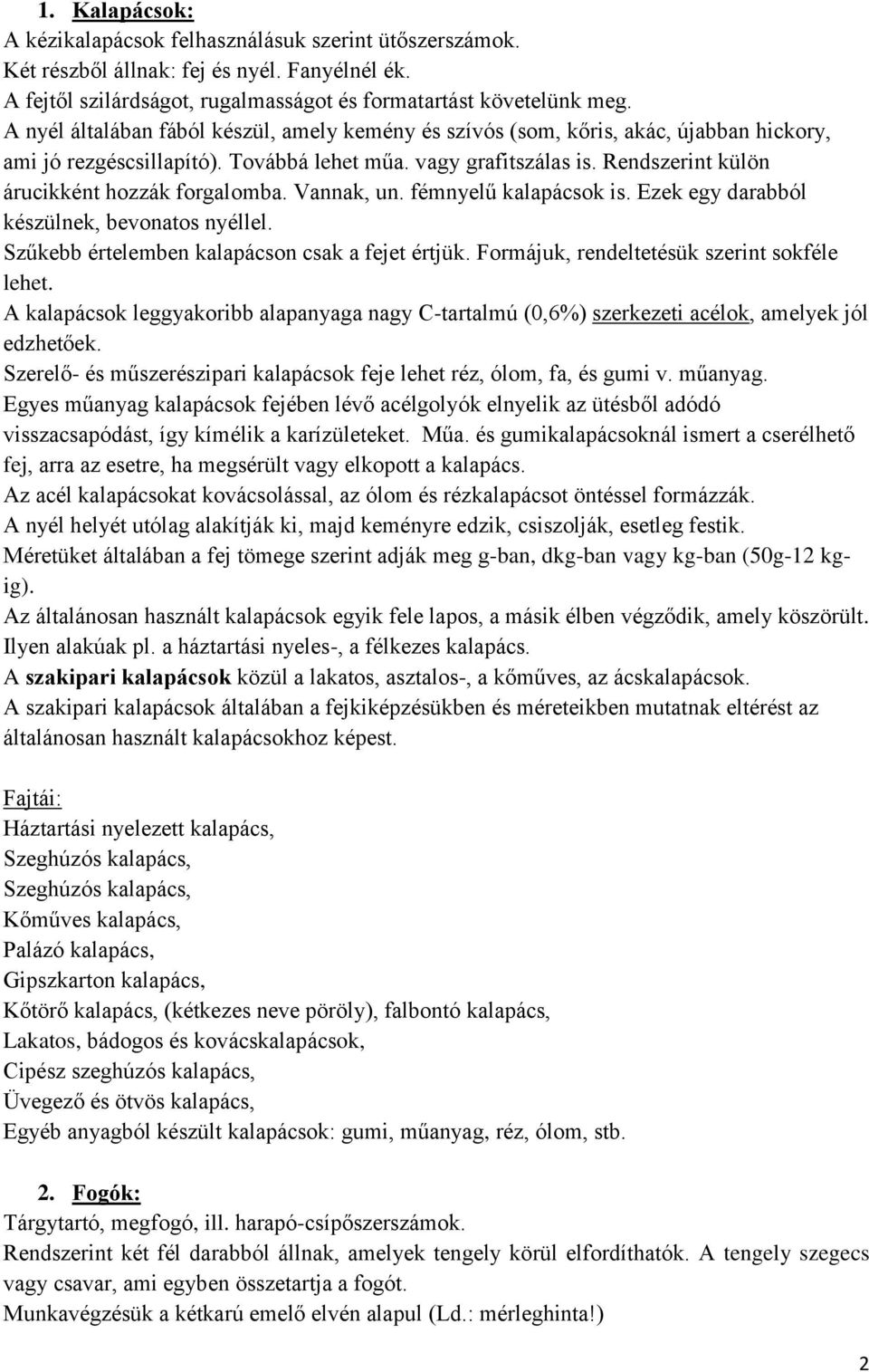

2 1. Kalapácsok: A kézikalapácsok felhasználásuk szerint ütőszerszámok. Két részből állnak: fej és nyél. Fanyélnél ék. A fejtől szilárdságot, rugalmasságot és formatartást követelünk meg. A nyél általában fából készül, amely kemény és szívós (som, kőris, akác, újabban hickory, ami jó rezgéscsillapító). Továbbá lehet műa. vagy grafitszálas is. Rendszerint külön árucikként hozzák forgalomba. Vannak, un. fémnyelű kalapácsok is. Ezek egy darabból készülnek, bevonatos nyéllel. Szűkebb értelemben kalapácson csak a fejet értjük. Formájuk, rendeltetésük szerint sokféle lehet. A kalapácsok leggyakoribb alapanyaga nagy C-tartalmú (0,6%) szerkezeti acélok, amelyek jól edzhetőek. Szerelő- és műszerészipari kalapácsok feje lehet réz, ólom, fa, és gumi v. műanyag. Egyes műanyag kalapácsok fejében lévő acélgolyók elnyelik az ütésből adódó visszacsapódást, így kímélik a karízületeket. Műa. és gumikalapácsoknál ismert a cserélhető fej, arra az esetre, ha megsérült vagy elkopott a kalapács. Az acél kalapácsokat kovácsolással, az ólom és rézkalapácsot öntéssel formázzák. A nyél helyét utólag alakítják ki, majd keményre edzik, csiszolják, esetleg festik. Méretüket általában a fej tömege szerint adják meg g-ban, dkg-ban vagy kg-ban (50g-12 kgig). Az általánosan használt kalapácsok egyik fele lapos, a másik élben végződik, amely köszörült. Ilyen alakúak pl. a háztartási nyeles-, a félkezes kalapács. A szakipari kalapácsok közül a lakatos, asztalos-, a kőműves, az ácskalapácsok. A szakipari kalapácsok általában a fejkiképzésükben és méreteikben mutatnak eltérést az általánosan használt kalapácsokhoz képest. Fajtái: Háztartási nyelezett kalapács, Szeghúzós kalapács, Szeghúzós kalapács, Kőműves kalapács, Palázó kalapács, Gipszkarton kalapács, Kőtörő kalapács, (kétkezes neve pöröly), falbontó kalapács, Lakatos, bádogos és kovácskalapácsok, Cipész szeghúzós kalapács, Üvegező és ötvös kalapács, Egyéb anyagból készült kalapácsok: gumi, műanyag, réz, ólom, stb. 2. Fogók: Tárgytartó, megfogó, ill. harapó-csípőszerszámok. Rendszerint két fél darabból állnak, amelyek tengely körül elfordíthatók. A tengely szegecs vagy csavar, ami egyben összetartja a fogót. Munkavégzésük a kétkarú emelő elvén alapul (Ld.: mérleghinta!) 2

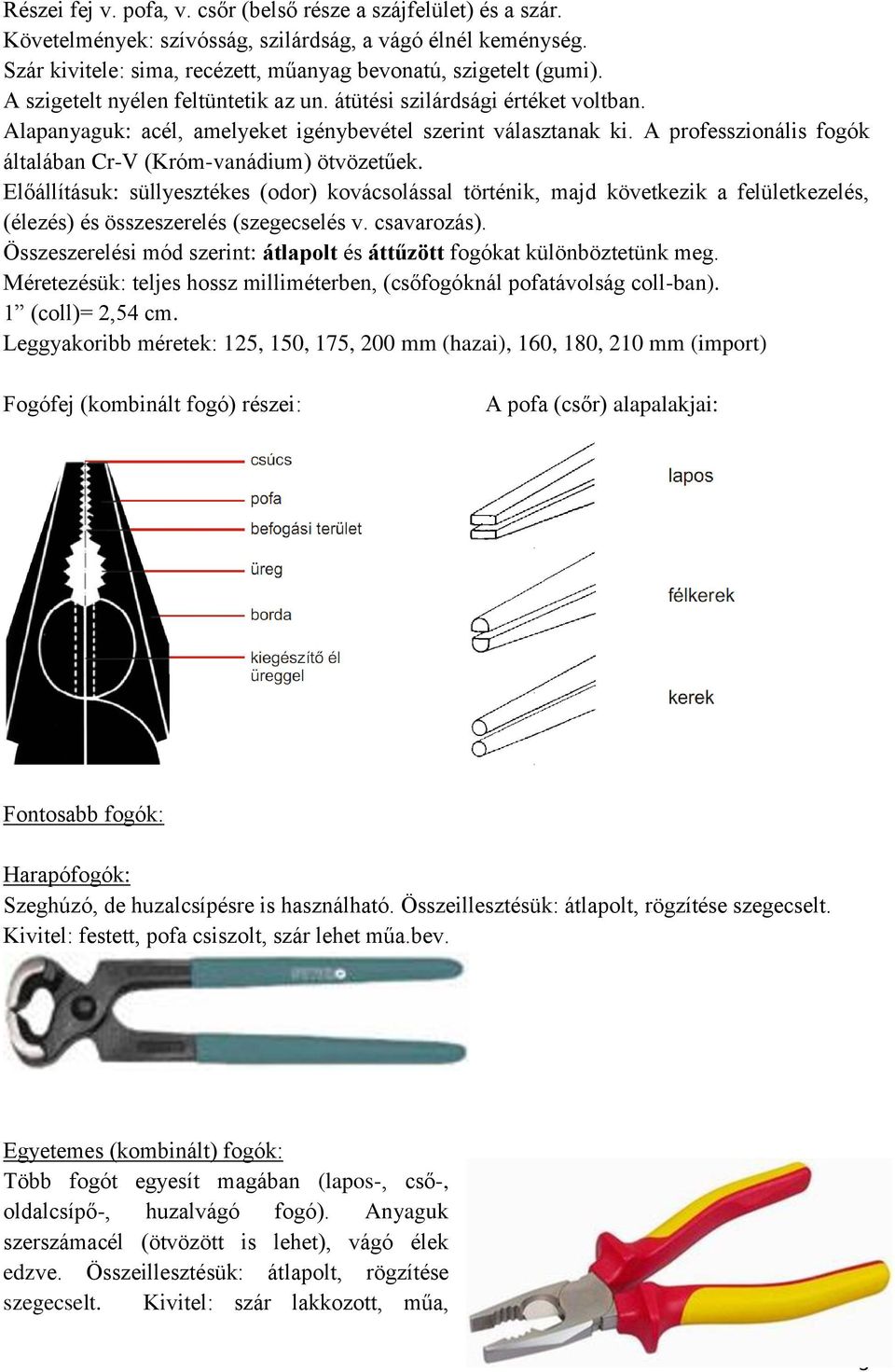

3 Részei fej v. pofa, v. csőr (belső része a szájfelület) és a szár. Követelmények: szívósság, szilárdság, a vágó élnél keménység. Szár kivitele: sima, recézett, műanyag bevonatú, szigetelt (gumi). A szigetelt nyélen feltüntetik az un. átütési szilárdsági értéket voltban. Alapanyaguk: acél, amelyeket igénybevétel szerint választanak ki. A professzionális fogók általában Cr-V (Króm-vanádium) ötvözetűek. Előállításuk: süllyesztékes (odor) kovácsolással történik, majd következik a felületkezelés, (élezés) és összeszerelés (szegecselés v. csavarozás). Összeszerelési mód szerint: átlapolt és áttűzött fogókat különböztetünk meg. Méretezésük: teljes hossz milliméterben, (csőfogóknál pofatávolság coll-ban). 1 (coll)= 2,54 cm. Leggyakoribb méretek: 125, 150, 175, 200 mm (hazai), 160, 180, 210 mm (import) Fogófej (kombinált fogó) részei: A pofa (csőr) alapalakjai: Fontosabb fogók: Harapófogók: Szeghúzó, de huzalcsípésre is használható. Összeillesztésük: átlapolt, rögzítése szegecselt. Kivitel: festett, pofa csiszolt, szár lehet műa.bev. Egyetemes (kombinált) fogók: Több fogót egyesít magában (lapos-, cső-, oldalcsípő-, huzalvágó fogó). Anyaguk szerszámacél (ötvözött is lehet), vágó élek edzve. Összeillesztésük: átlapolt, rögzítése szegecselt. Kivitel: szár lakkozott, műa, 3

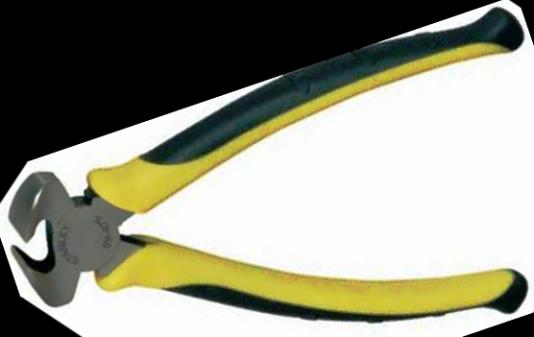

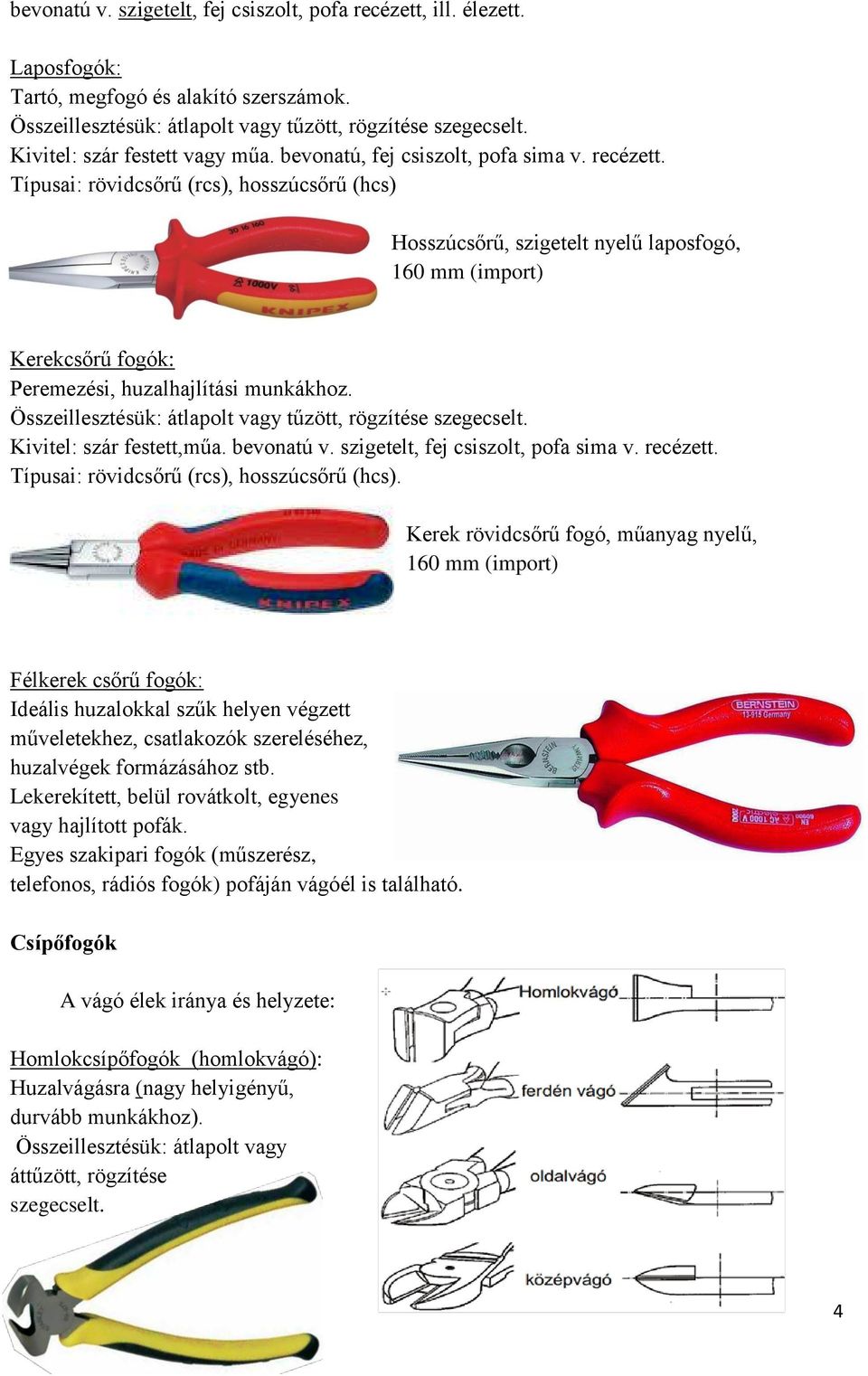

4 bevonatú v. szigetelt, fej csiszolt, pofa recézett, ill. élezett. Laposfogók: Tartó, megfogó és alakító szerszámok. Összeillesztésük: átlapolt vagy tűzött, rögzítése szegecselt. Kivitel: szár festett vagy műa. bevonatú, fej csiszolt, pofa sima v. recézett. Típusai: rövidcsőrű (rcs), hosszúcsőrű (hcs) Hosszúcsőrű, szigetelt nyelű laposfogó, 160 mm (import) Kerekcsőrű fogók: Peremezési, huzalhajlítási munkákhoz. Összeillesztésük: átlapolt vagy tűzött, rögzítése szegecselt. Kivitel: szár festett,műa. bevonatú v. szigetelt, fej csiszolt, pofa sima v. recézett. Típusai: rövidcsőrű (rcs), hosszúcsőrű (hcs). Kerek rövidcsőrű fogó, műanyag nyelű, 160 mm (import) Félkerek csőrű fogók: Ideális huzalokkal szűk helyen végzett műveletekhez, csatlakozók szereléséhez, huzalvégek formázásához stb. Lekerekített, belül rovátkolt, egyenes vagy hajlított pofák. Egyes szakipari fogók (műszerész, telefonos, rádiós fogók) pofáján vágóél is található. Csípőfogók A vágó élek iránya és helyzete: Homlokcsípőfogók (homlokvágó): Huzalvágásra (nagy helyigényű, durvább munkákhoz). Összeillesztésük: átlapolt vagy áttűzött, rögzítése szegecselt. 4

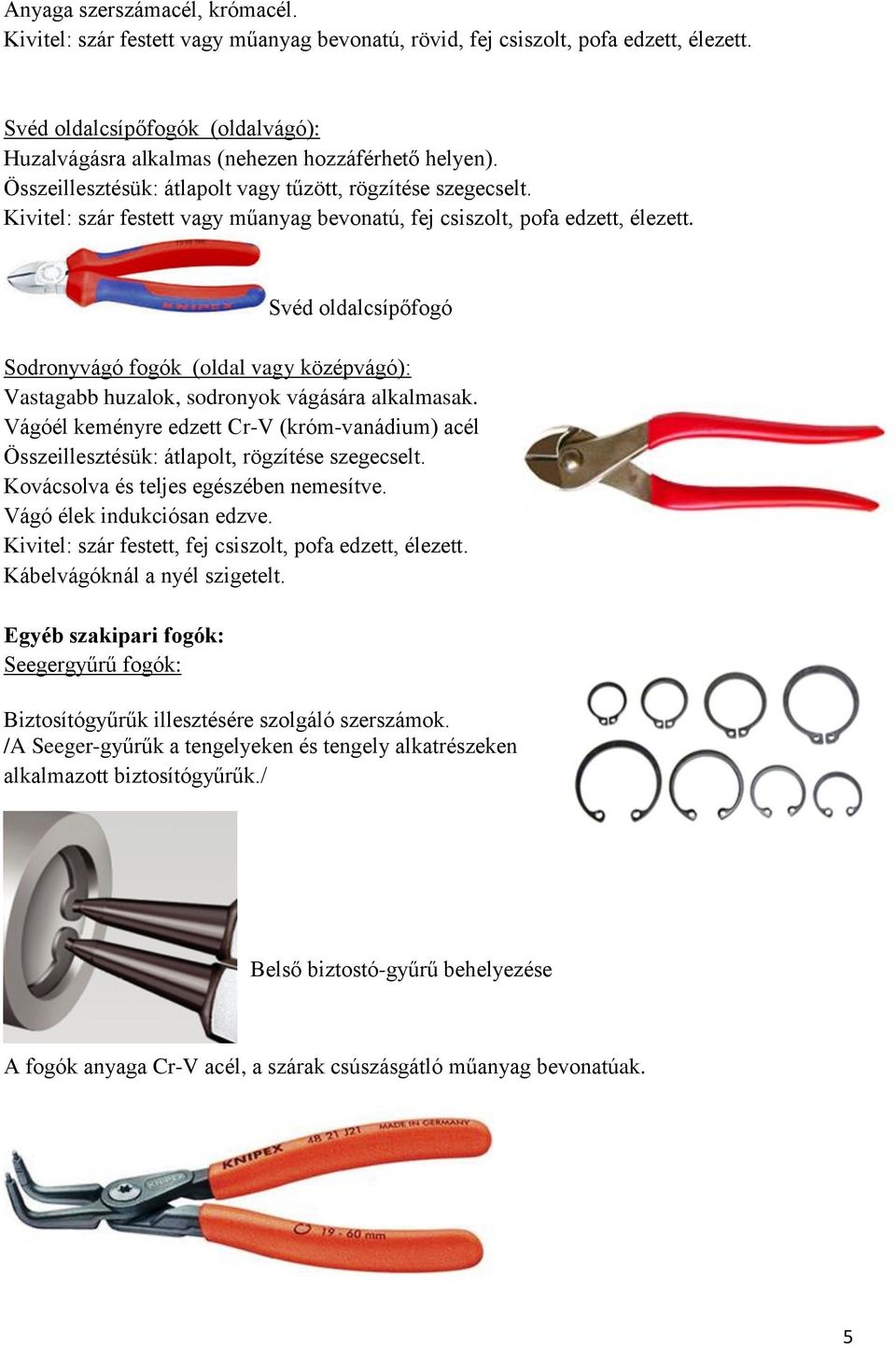

5 Anyaga szerszámacél, krómacél. Kivitel: szár festett vagy műanyag bevonatú, rövid, fej csiszolt, pofa edzett, élezett. Svéd oldalcsípőfogók (oldalvágó): Huzalvágásra alkalmas (nehezen hozzáférhető helyen). Összeillesztésük: átlapolt vagy tűzött, rögzítése szegecselt. Kivitel: szár festett vagy műanyag bevonatú, fej csiszolt, pofa edzett, élezett. Svéd oldalcsípőfogó Sodronyvágó fogók (oldal vagy középvágó): Vastagabb huzalok, sodronyok vágására alkalmasak. Vágóél keményre edzett Cr-V (króm-vanádium) acél Összeillesztésük: átlapolt, rögzítése szegecselt. Kovácsolva és teljes egészében nemesítve. Vágó élek indukciósan edzve. Kivitel: szár festett, fej csiszolt, pofa edzett, élezett. Kábelvágóknál a nyél szigetelt. Egyéb szakipari fogók: Seegergyűrű fogók: Biztosítógyűrűk illesztésére szolgáló szerszámok. /A Seeger-gyűrűk a tengelyeken és tengely alkatrészeken alkalmazott biztosítógyűrűk./ Belső biztostó-gyűrű behelyezése A fogók anyaga Cr-V acél, a szárak csúszásgátló műanyag bevonatúak. 5

6 Patentfogók: A patentfogók tárgyak gyors összeszorítására, rögzítésére valók. A csavarral beállított pofatávolságnál a szárak összeszorításával zár a fogó mindaddig, amíg a középső karral nem oldjuk. Leginkább lakatosok, bádogosok használják, például összefognak vele két lemezt a hegesztés idejére. A különböző munkafolyamatokhoz más-más patentfogót használnak, ezért különböző fejekkel gyártják. Csőfogók: Víz-, gáz csövek egyszerű szerelési munkáihoz használt szerszámok. Anyaguk: Cr-V acél ötvözet. Összeillesztésük: áttűzött, folyamatosan csavarral állítható pofatávolság. Kivitel: szár festett, fej csiszolt, pofa munkafelülete recézett. Méretüket: a befogható csőméret szerint collban adják meg. Fajtái: - Vízpumpafogó, - Gázcsőfogó, - Svédcsőfogó, - Egykezes csőfogó, - Láncos csőfogó Csempefogók: Csapszegvágók 3. Csavarhúzók: Hornyoltfejű csavarokhoz használják. Két részből állnak: penge és a nyél Az egyszerűbbek alapanyaga húzott köracél. A minőségi szerszámok anyaga általában, Cr-Mo-V, vagy egyéb nagy kopásállóságú, és szívós fémötvözet. A pengeél keményre edzett, a szár szívós rugalmas. A nyél fából, műanyagból vagy gumiból készül. Lényeges a nyelek ergonómiai kialakítása, ami erőkifejtéskor kap nagy szerepet. Méretezésük: szárhossz és a pengeél szélessége mm-ben. 6

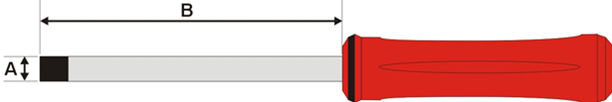

7 Szárhosszuk mm között, átmérőjük pedig 1-8 mm között - mérettől függően - változik. Egyes csavarhúzók méretezése ettől eltérő lehet (Pl.: Philips és torx típusúak) A Philips - PH és a Pozidriv - PZ csavarhúzók mérete nem mm-ben van megadva, hanem 00 / 0 / 1 / 2 / 3 formátumban, ahol a 00 a legkisebb méret, a 3-as pedig a legnagyobb. Átszámításuk: 00: ~2 mm 0 : ~3 mm 1 : ~5 mm 2 : ~6 mm 3 : ~7 mm Használatkor a pengeél pontosan illeszkedjen a horonyba, különben a szerelés közben maga a csavarfej hornya sérül. Ezért kell a méretválaszték. (Pl. a torx csavarhúzók méretválasztéka ig terjed.) Csavarfejek és hajtók típusai: Egyenes hornyú cs. - Normál csh. Kereszthornyú (Philips) cs. Philips (PH) csh. Pozidriv cs. Pozidriv (PZ) csh. Torx cs. - Torx (T) csh. Belső kny. cs. Inbusz (Imbusz) csh. v. kulcs Hatlapfejű cs. dugó, v. villáskulcs 7

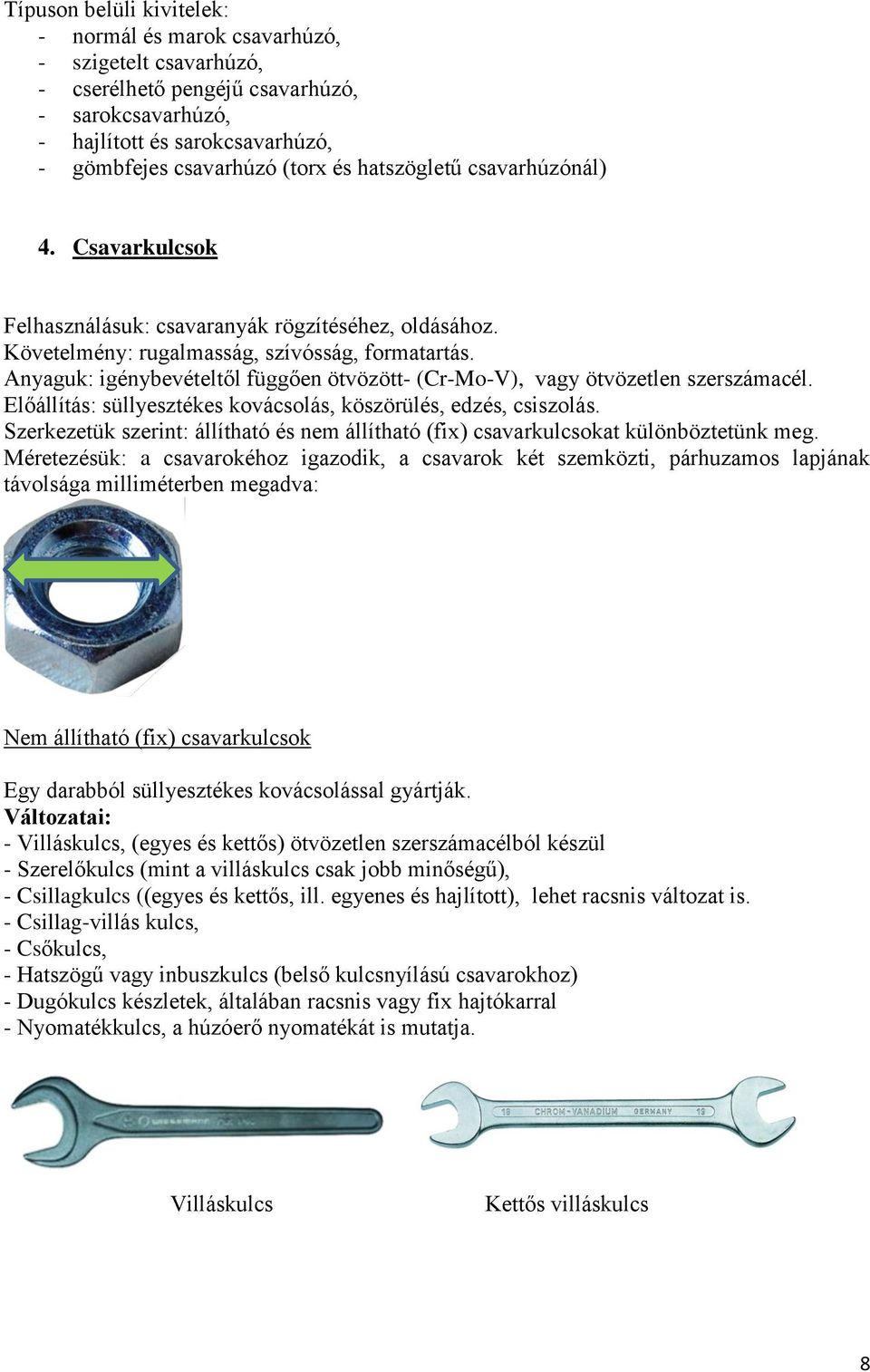

8 Típuson belüli kivitelek: - normál és marok csavarhúzó, - szigetelt csavarhúzó, - cserélhető pengéjű csavarhúzó, - sarokcsavarhúzó, - hajlított és sarokcsavarhúzó, - gömbfejes csavarhúzó (torx és hatszögletű csavarhúzónál) 4. Csavarkulcsok Felhasználásuk: csavaranyák rögzítéséhez, oldásához. Követelmény: rugalmasság, szívósság, formatartás. Anyaguk: igénybevételtől függően ötvözött- (Cr-Mo-V), vagy ötvözetlen szerszámacél. Előállítás: süllyesztékes kovácsolás, köszörülés, edzés, csiszolás. Szerkezetük szerint: állítható és nem állítható (fix) csavarkulcsokat különböztetünk meg. Méretezésük: a csavarokéhoz igazodik, a csavarok két szemközti, párhuzamos lapjának távolsága milliméterben megadva: Nem állítható (fix) csavarkulcsok Egy darabból süllyesztékes kovácsolással gyártják. Változatai: - Villáskulcs, (egyes és kettős) ötvözetlen szerszámacélból készül - Szerelőkulcs (mint a villáskulcs csak jobb minőségű), - Csillagkulcs ((egyes és kettős, ill. egyenes és hajlított), lehet racsnis változat is. - Csillag-villás kulcs, - Csőkulcs, - Hatszögű vagy inbuszkulcs (belső kulcsnyílású csavarokhoz) - Dugókulcs készletek, általában racsnis vagy fix hajtókarral - Nyomatékkulcs, a húzóerő nyomatékát is mutatja. Villáskulcs Kettős villáskulcs 8

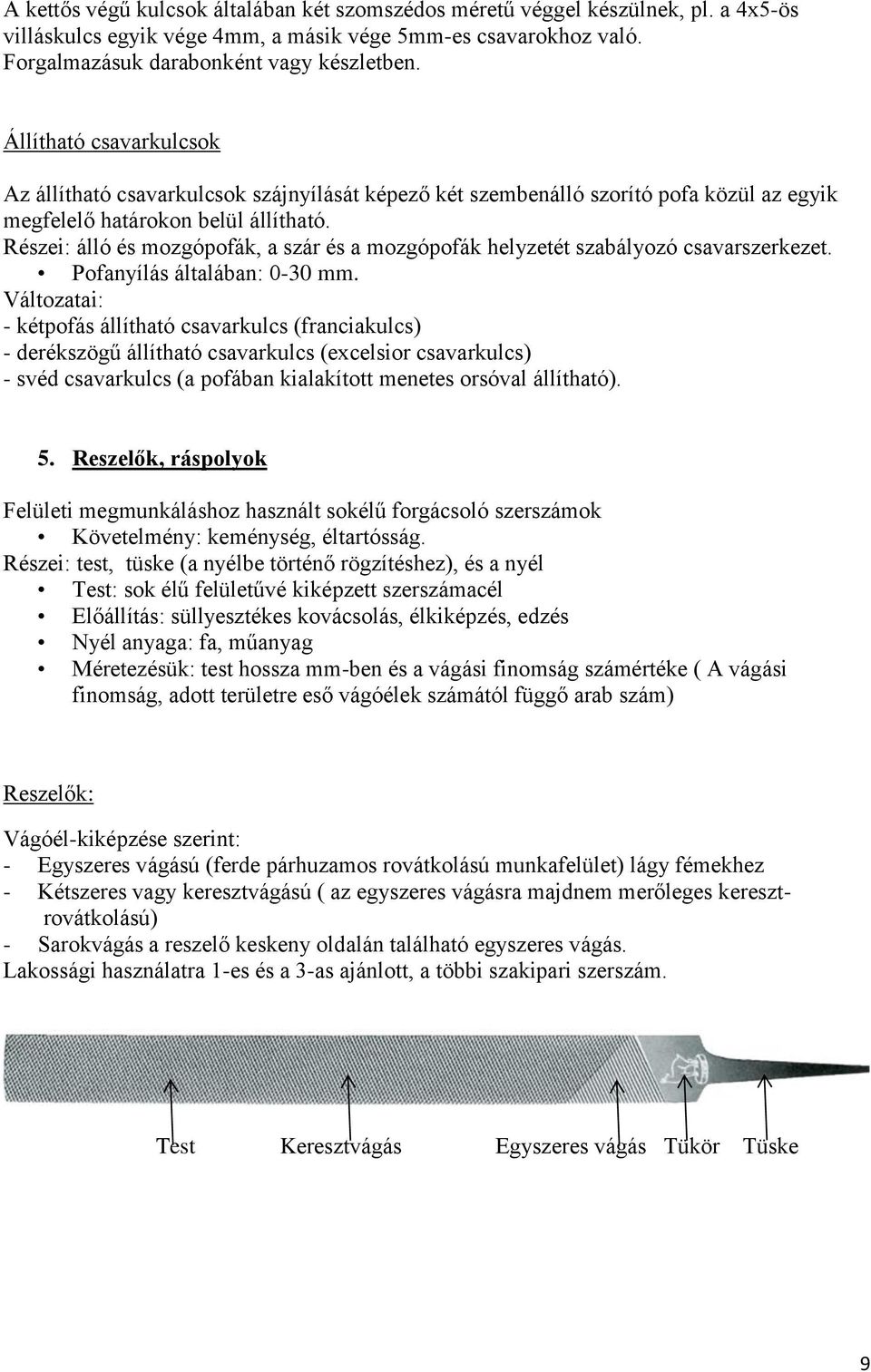

9 A kettős végű kulcsok általában két szomszédos méretű véggel készülnek, pl. a 4x5-ös villáskulcs egyik vége 4mm, a másik vége 5mm-es csavarokhoz való. Forgalmazásuk darabonként vagy készletben. Állítható csavarkulcsok Az állítható csavarkulcsok szájnyílását képező két szembenálló szorító pofa közül az egyik megfelelő határokon belül állítható. Részei: álló és mozgópofák, a szár és a mozgópofák helyzetét szabályozó csavarszerkezet. Pofanyílás általában: 0-30 mm. Változatai: - kétpofás állítható csavarkulcs (franciakulcs) - derékszögű állítható csavarkulcs (excelsior csavarkulcs) - svéd csavarkulcs (a pofában kialakított menetes orsóval állítható). 5. Reszelők, ráspolyok Felületi megmunkáláshoz használt sokélű forgácsoló szerszámok Követelmény: keménység, éltartósság. Részei: test, tüske (a nyélbe történő rögzítéshez), és a nyél Test: sok élű felületűvé kiképzett szerszámacél Előállítás: süllyesztékes kovácsolás, élkiképzés, edzés Nyél anyaga: fa, műanyag Méretezésük: test hossza mm-ben és a vágási finomság számértéke ( A vágási finomság, adott területre eső vágóélek számától függő arab szám) Reszelők: Vágóél-kiképzése szerint: - Egyszeres vágású (ferde párhuzamos rovátkolású munkafelület) lágy fémekhez - Kétszeres vagy keresztvágású ( az egyszeres vágásra majdnem merőleges keresztrovátkolású) - Sarokvágás a reszelő keskeny oldalán található egyszeres vágás. Lakossági használatra 1-es és a 3-as ajánlott, a többi szakipari szerszám. Test Keresztvágás Egyszeres vágás Tükör Tüske 9

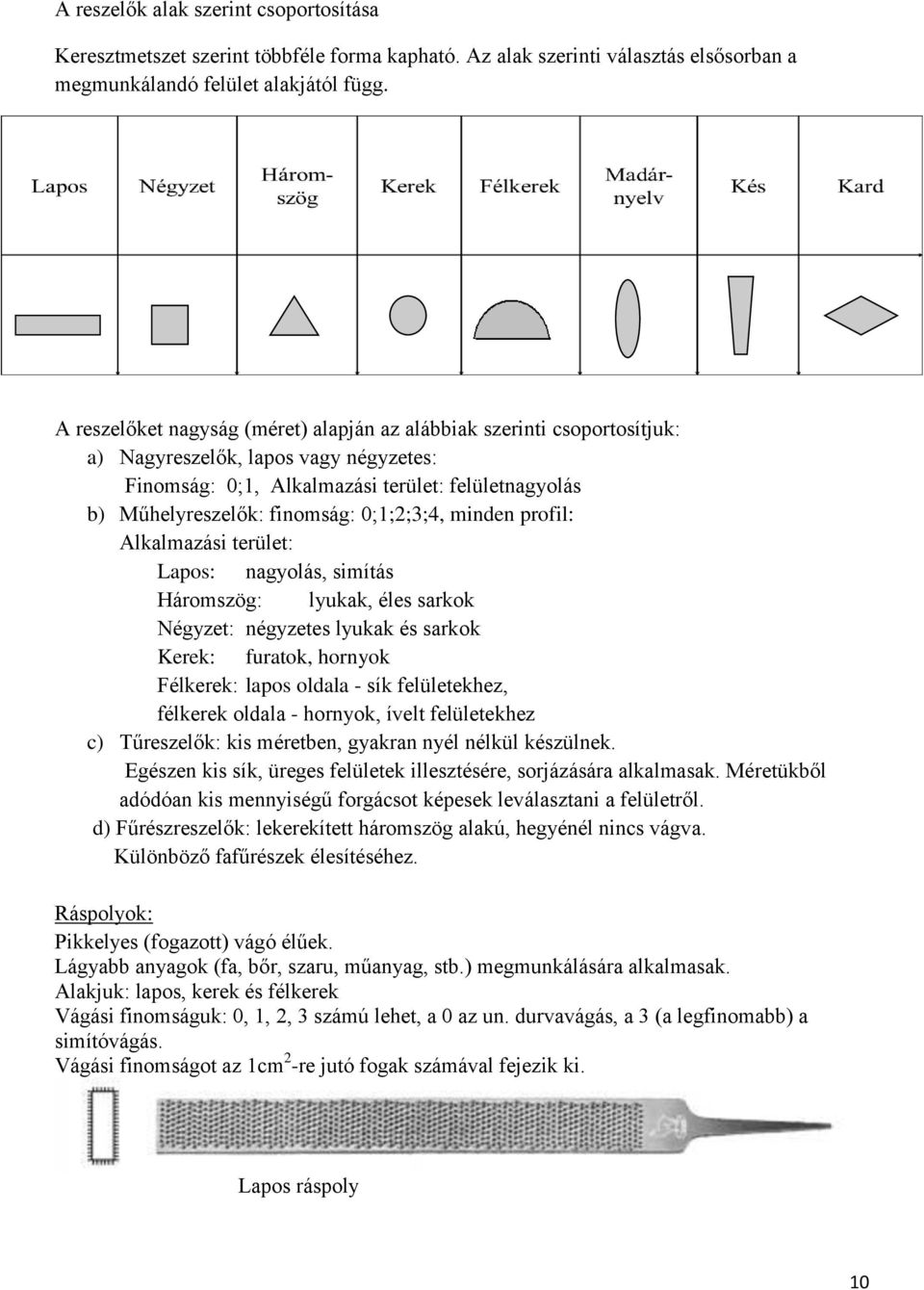

10 A reszelők alak szerint csoportosítása Keresztmetszet szerint többféle forma kapható. Az alak szerinti választás elsősorban a megmunkálandó felület alakjától függ. A reszelőket nagyság (méret) alapján az alábbiak szerinti csoportosítjuk: a) Nagyreszelők, lapos vagy négyzetes: Finomság: 0;1, Alkalmazási terület: felületnagyolás b) Műhelyreszelők: finomság: 0;1;2;3;4, minden profil: Alkalmazási terület: Lapos: nagyolás, simítás Háromszög: lyukak, éles sarkok Négyzet: négyzetes lyukak és sarkok Kerek: furatok, hornyok Félkerek: lapos oldala - sík felületekhez, félkerek oldala - hornyok, ívelt felületekhez c) Tűreszelők: kis méretben, gyakran nyél nélkül készülnek. Egészen kis sík, üreges felületek illesztésére, sorjázására alkalmasak. Méretükből adódóan kis mennyiségű forgácsot képesek leválasztani a felületről. d) Fűrészreszelők: lekerekített háromszög alakú, hegyénél nincs vágva. Különböző fafűrészek élesítéséhez. Ráspolyok: Pikkelyes (fogazott) vágó élűek. Lágyabb anyagok (fa, bőr, szaru, műanyag, stb.) megmunkálására alkalmasak. Alakjuk: lapos, kerek és félkerek Vágási finomságuk: 0, 1, 2, 3 számú lehet, a 0 az un. durvavágás, a 3 (a legfinomabb) a simítóvágás. Vágási finomságot az 1cm 2 -re jutó fogak számával fejezik ki. Lapos ráspoly 10
