1 Budapesti Műszaki és Gazdaságtudományi Egyetem Homolya András mestertanár BME Általános- és Felsőgeodézia Tanszék K. épület, magasföldszint Árvizek, magassági alappontok, árvízszintjelző táblák Budapesten Magyar Földmérési, Térképészeti és Távérzékelési Társaság 30. Vándorgyűlés Szolnok, július 2 4.

2

3 A Zazar folyó, békésen és egynapos kiadós eső után (Nagybánya, Máramaros megye, most Románia)

4

5 A vízszabályozási munkálatok helyi alapsíkjai 1750: Vág, Mikoviny Sámuel 1752: Laborc, Reizner János 1766: Balaton, Krieger Sámuel 1769: Duna, Karpe Mihály 1774: Tisza, Réthi Gábor 1775: Berettyó, Gaszner Lőrinc 1786: Szegedi mocsarak, Vedres István 1790: Duna Tisza csatorna, Kiss József és Gábor : Körösök, Huszár Mátyás 1834: Tisza, Lányi Sámuel a magasságok függőkben Huszár Mátyás, 1820: belgrádi alapszint

6 A budai hasonlítósík : A Duna sempontja felett Vásárhelyi Pál, a régi vízmérce: 1863-ig (elpusztul: 1906) az új vízmérce: Magasságok: Pesten: 100 konzolos falitáblán Budán: 50 konzolos falitáblán + 50 budai vasasztalon Óbudán: 50 konzolos falitáblán

7 Az új vízmérce a Lánchíd pillérén

8 Városi szintezések Budapesten kívül Kecskemét: Szolnok: Győr: Miskolc: Vízszinelés Lejtmérezés Lejtméreti tábla Lejtmérési főpont Latinul libelláció (libellatio), németül nivellírung (Nivellierung, Nivellement)

9 A petronelli alapsík : a Duna libellációja és mappációja Huszár Mátyás Vásárhelyi Pál Halátsy Miklós Lányi Sámuel Kamőczy Gábor Vörös László Hieronymi Ottó Ferenc 1843: átszámítás a petronelli alapszintre

10

11

12 A történelmi időnkben Fővárosunkat sújtó ismert, jelentősebb árvizek az első, ismert és feljegyzett árvíz jeges ár jeges ár jeges ár jeges ár egyes irodalmi források 52 árvízről írnak jeges ár <-> zöldár

13 Az évi árvíz idején vízzel elöntött terület térképe Forrás: /2014/03/eltuno-budapesti -arviztablak.html

14 Jókai Mór: Kárpáti Zoltán

15 Szabad királyi Pest város lejtmérésének peremes falitáblája, a Pesti Ferencesek temploma falában (1863) A munka vállalkozója és irányítója: Doletskó Ferenc mérnök

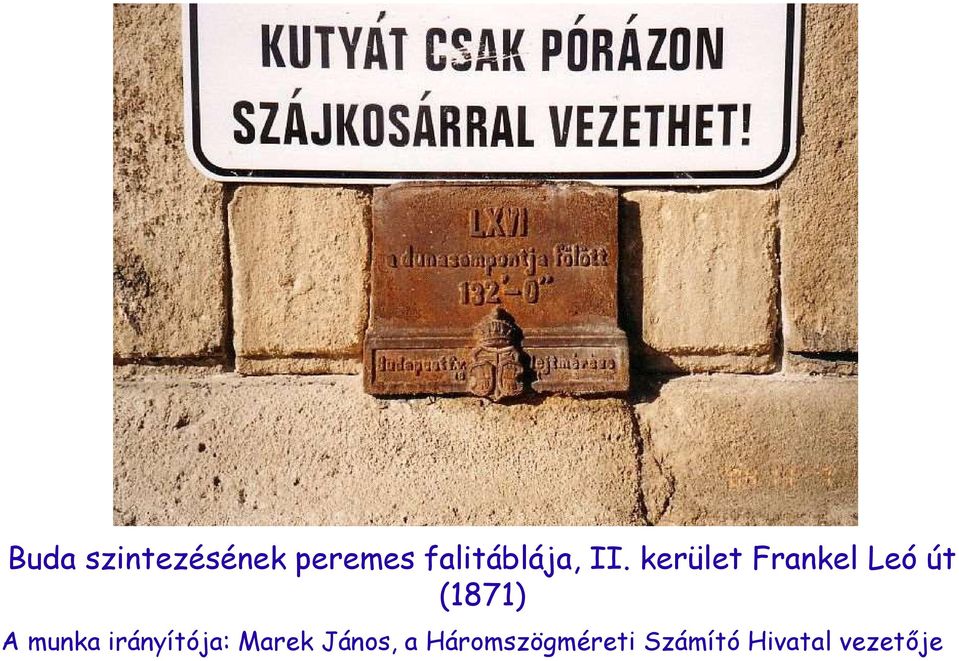

16 Buda szintezésének peremes falitáblája, II. kerület Frankel Leó út (1871) A munka irányítója: Marek János, a Háromszögméreti Számító Hivatal vezetője

17 Óbuda szintezésének peremes falitáblája, III. kerület Miklós tér (1874) A munka irányítója: Marek János, a Háromszögméreti Számító Hivatal vezetője

18 Vízrajzi magasságjegy, Óbudai Szent Péter és Pál plébánia templom (1893) A munka végrehajtója: az akkori földművelési tárca Vízrajzi Osztálya

19 A főváros szintezésének falitárcsája, a Budapesti Műegyetem Központi épület falában (1933) A munka irányítója: Oltay Károly, a Geodézia Tanszék professzora

20 A főváros szintezésének falitárcsája kőben rögzítve (1933)

21 Az országos szintezés falitárcsája a Jánoshegyi Erzsébet-kilátó lábazatában

22 Rákospalota rendezett tanácsú város szintezésének falitárcsája (1927)

23 Kispest város szintezésének falitárcsája

24 Szintezési csap (az 1950-es évektől)

25 Kőben gomb

26 A Bendefy-féle, máriaremetei szintezési főalappont (1954)

27 Konzolos gomb, Belvárosi plébánia templom (1964 előtt) Az Erzsébet híd pesti hídfőjénél, a híd építésénél használták. Párja a budai hídfőnél, a gellérthegyi vízesés támfalában.

28 Árvízjel az V. kerületi Havas utca 4. számú ház udvari falán (1732)

29 Az évi árvíz emléktáblája a Döbrentei utca 15. számú ház falán

30 Az évi árvíz emléktáblája a Döbrentei utca 15. számú ház falán

31 Az évi árvíz emléktáblája a budai Gyorskocsi utcában

32 Emléktábla az Angolkisasszonyok Váci utcai templomában

33 Árvíztábla a Magyar Nemzeti Múzeum Bródy Sándor utcai kerítésén

34 Az évi árvíz emléktáblája a Veres Pálné utca 29. falán

35 Az évi árvíz centenáriumára készült emléktábla a pesti Szerb utcában

36 Az évi árvízszintet jelző tábla a Rókus kápolna bejáratánál

37 A nagy árvizek szintjét megörökítő tábla a Szabadság híd budai hídfőjénél, az alsó rakparton.

38 Felhasznált irodalom: 1. Bendefy László: Szintezési munkálatok Magyarországon; Budapest, Kiss Albert Winkler Gusztáv: Az évi árvízjelek hitelességének vizsgálata; Geodézia és Kartográfia, A magyar földmérés és térképészet története; szerk. dr. Joó István Raum Frigyes; Bp Noéh Ferenc: Régi földmérési jelek Budapesten; kézirat, A nagy pest-budai árvíz - Budapest Folyóirat; ( A bemutatott fényképeket készítette: Bakos Margit, Homolya András, Noéh Ferenc és dr. Varga József
