Komplett sertésvágó technológiai vonal

Átírás

1 Általános információk: Komplett sertésvágó technológiai vonal A technológiai vonal berendezései 2017-ben működőképes állapotban lettek leállítva és attól kezdve használaton kívül állnak. A berendezések működésével kapcsolatban a Pick Szeged felelősséget nem vállal. Kapacitás: 300 db sertés / óra feldolgozását végezte a Pick Szeged az üzemben. Licitnyertes vevő feladata: a meglévő, használaton kívüli sertésvágó technológiai vonal gépeinek, berendezéseinek komplett bontása, szétszerelése, elszállítása megadott határidőre. Az alábbi rajzon a piros színnel körülhatárolt területen található helyiségekben lévő minden technológiai gép és épületgépészeti rendszer bontása, a bontott anyag elszállítása és szakszerű hasznosítása / ártalmatlanítása a feladat. A bontást követően a területen funkció nélküli acél szerkezet nem maradhat. 1. rajz. Sertésvágó bontással érintett határvonala Bontással, szállítással kapcsolatos megjegyzések: A berendezések áramtalanítása, energia mentesítése a Pick Szeged feladata. A bontás során a gépek összes részegységét el kell szállítani, kivételt képez a test előmosó, a forrázó alagút, kopasztógép beton kádja, valamint az átfúvató tartályok padozatba süllyesztett része. A bontás végeztével a terület durva takarítását a Vevőnek el kell végeznie. A kivitelezés során a bontás munkavégzése folyamatosan (heti 7 nap, napi 24 óra) végezhető, viszont a kibontott elemeket deponálni csak a bontás területén lehet, valamint azokat szállító járműre rakodni csak előre egyeztetett időablakban lehetséges, mivel az udvarterületen az időszakos kamionforgalmat nem lehet akadályozni

2 Bontandó gépek: 1. Sertés kábítóhoz felhajtó/adagoló rendszer (BUTINA) a. Butina sertés kábító része b. lábakon álló, rozsdamentes kétsoros felhajtó rendszer c. 2 pályás állítható sertés terelő, közötte közlekedő dobogó d. pneumatikusan állítható a sertés méretének megfelelően

3 2. Butina Combi 66 sertéskábító: a. Üzembeh. éve: 1995.okt. BUTINA tip. b. Szállitó: Butina Aps.Company c. Kompl.motorral d. Drain szivattyúval e. Légtelenitövel f. Elektr.vez.szekrénnyel g. Jobbos kivitelű h. Kapacitás: 400db sertés/óra (90-130kg között), 200db/óra ( kg között) i. kalodás co2 kábító j. kidobó asztallal

4 3. Véreztető feladó konveyor a. láncos emelő, béklyók konveyorra adagolásához b. csőpályával, hajtással, tartó részekkel komplett

5 4. Véreztető konveyor és tartó elemei a. kb. 80fm hosszú magaspályás konveyor rendszer b. csőpályával, hajtással, tartó elemekkel komplett c. teherhordó lánc, kovácsolt szétszedhető, 101,6mm osztással d. fém részek tűzihorganyzott kivitel, e. sebessége 0,1 m/s

6 5. Véreztető tálcák és átfúvató csővezetékek a. Rozsdamentes padozatra telepített gyűjtő tálcák, beépített mosóval b. Üzembeh. éve: 1981.XII.31. c. Gyártó váll.: Mezögép Cserkút d. Gép típusa: EH-232 tip. 200 l e. Üzemi nyomás: 6 bar f. Űrtartalom: 0,22 m3

7 6. Üres béklyó visszaszállító konveyor a. Csőpályás, gravitációs üres béklyó visszahordó b. részben rozsdamentes, részben tűzihorganyzott kivitel c. telepített béklyó mosó berendezéssel d. 2db láncos elektromos adagolóval komplett

8 7. Test előmosó berendezés a. Sertés test mosó, polírozó berendezés b. 4 tengelyes polírozó kefék

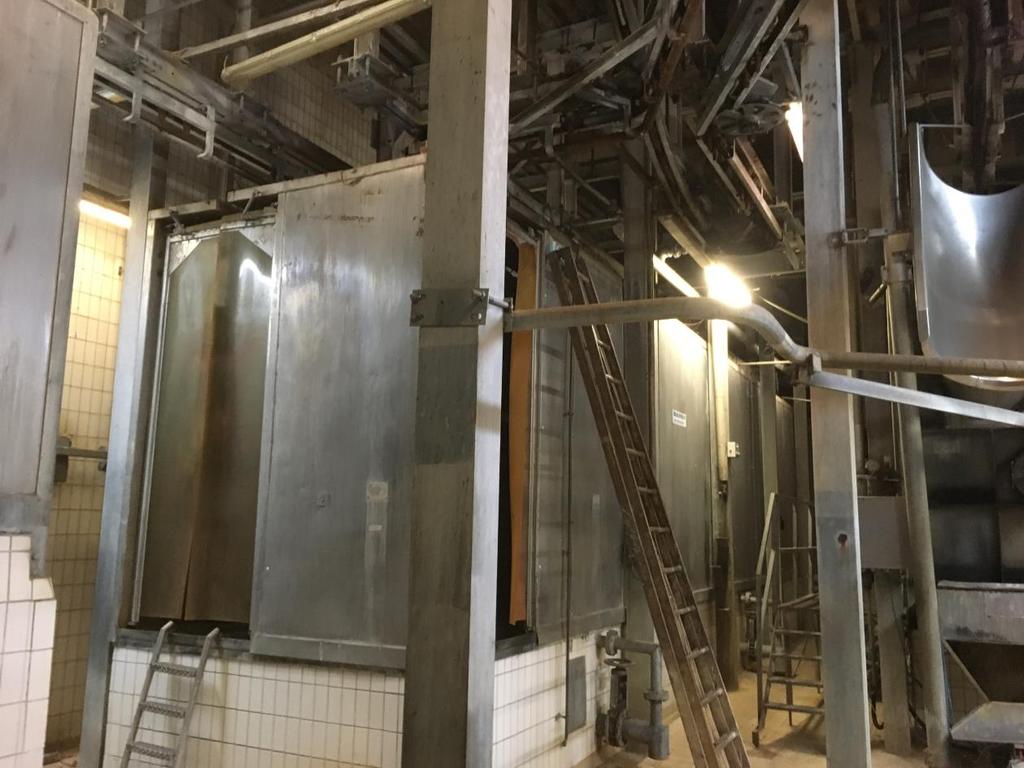

9 8. Forrázó alagút (BANSS 400) a. Sertés fest forrázó rendszer, gőzzel fűtött víztartállyal b. pneumatikus hőmérséklet szabályzóval c. 4 szivattyús vízforgatóval d. különálló fejforrázóval

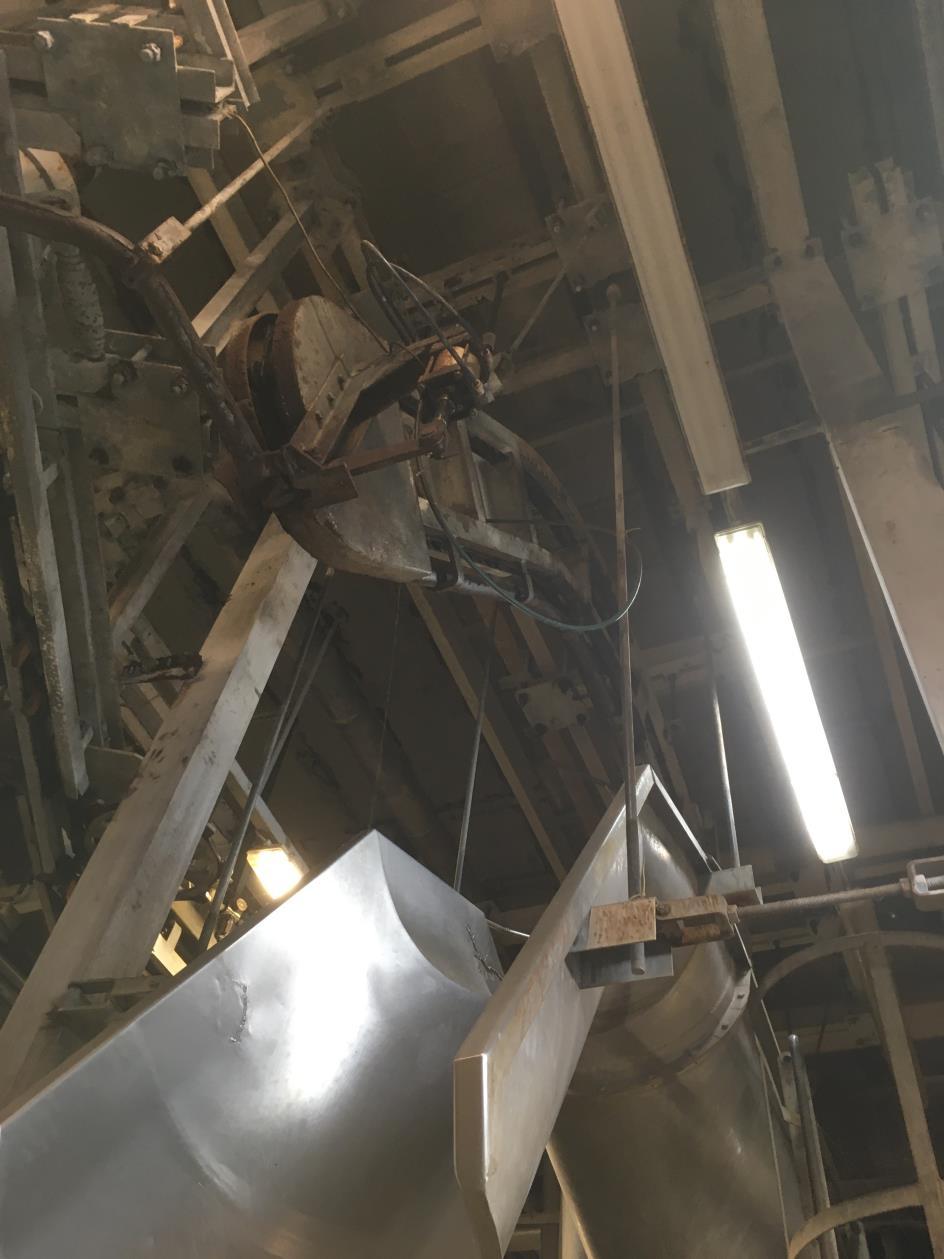

10 9. Kopasztó feladó konveyor a. láncos emelő, sertések adagolásához, automata béklyó kiakasztóval b. csőpályával, hajtással, tartó részekkel komplett

11 10. Kopasztó gép a. Banss típusú dupla sertés kopasztó berendezés b. dupla káddal, kétféle kopasztó lapát mérettel, alsó-felső kopasztó lapát sorral c. kidobó csúszdával d. láncos szőr visszaszállító egységgel

12 11. Szőr átfúvató rendszer a. Üzembeh. éve: 1986.III.31. b. Szállító váll.: KIRCHFELD GMBH c. Alkotórészei: Pneumatikus átfúvató tartály B , beadagoló csúzda, levegő leválasztó, késes tolózár, kapcsoló berendezés

13 12. Kidobó asztal a. Kopasztó gépből érkező sertések fogadására b. műagyag tagos hajtott fektető asztal c. hajtással, tartó elemekkel komplett

14 13. Lelángoló feladó konveyor a. láncos emelő, vállfák konveyorra adagolásához b. laposvas pályával, hajtással, tartó részekkel komplett

15 14. Lelángoló konveyor a. Üzembeh. éve: 1986.III.31. b. Szállító váll.: KIRCHFELD GMBH c. Alkotórészei: Leszedő konveyor, Visszatérítő pálya, Elevátor /vállfás beemelő/, Laposvas pálya 56 m, Tartógerendák d. kb. 56fm hosszú magaspályás konveyor rendszer e. laposvas pályával, hajtással, tartó elemekkel komplett f. teherhordó lánc, kovácsolt szétszedhető g. fém részek tűzihorganyzott kivitel

16 15. Lelángoló berendezés a. Sertés perzselő berendezés b. 4 soros gáz fáklya sor, összesen 64 db fáklyaégő. c. RMG-332 típusú gáz nyomás szabályzó, automata működés d. kiszellőztető kürtővel, tartó elemekkel

17 16. Test polírozó berendezés a. Sertés test mosó, polírozó berendezés b. 6 tengelyes vertikális polírozó kefék c. 2 tengelyes horizontális láb polírozó kefék

18 17. Sertés test mosó berendezés a. Sertés test mosó, b. víz adagoló rendszerrel

19 18. Fülgomba átfúvató rendszer a. Üzembeh. éve: 1986.XII.31. b. Gyártó: MEZÖGÉP Cserkút c. Tartozék: 1 db EH lit. átfuvató tartály

20 19. Hasító fűrész mosó a. egyedi gyártású, EFA hasító fűrész mosó berendezés b. rozsdamentes kivitel

21 20. Bontó konveyor a. Üzembeh. éve: 1972.VI.30. b. Szállító váll.: Élip. Berend. Gépgyar c. kovácsolt konvejor lánc (165 fm hossz, 150 mm osztás, 300 mm-ként műa. támasztókerék rendszerrel); d. konvejor láncpálya (165 fm hossz, tűzihorganyzott kivitel) e. terelő/feszítő kerekekkel, hajtóművel komplett f. laposvas magaspálya mérleggel

22 21. Horgos belsőség szállító konveyor a. Üzembeh. éve: b. Gyártó váll.: ÉBGV c. kocsi szerkezetekkel, műanyag bevonatos acél sodronnyal összefűzve d. meghajtása a bontó konveyorról e. telepített horogmosó berendezéssel f. tartó elemekkel, komplett

23 22. Tálcás bélvizsgáló szalag a. Üzembeh. éve: 1981.XII.31. b. Gyártó váll.: Kefe-Seprü Lajosmizse c. Rozsdamentes, 17 m-es d. Beép. motor telj.: 3,0 kw e. 1 db szalagmosó berendezés

24 23. Belsőség átfúvató rendszer a. Üzembeh. éve: 1988.XII.31. b. Berend. belső térfogata: 22,5 l c. Teljesítmény: 200 db/óra d. Tartozékai: automatikus indító/végállás kapcsoló, tartály, késes tolózár, elektr. és pneumatikus vezérlés

25 24. Kramer zsírdaráló gép a. Kramer + Grebe típusú húsipari daráló gép b. zsír darálására alkalmas kivitelben c. egyedi kialakítású duplafalú, gőz fűtésű, darálék olvasztó fejjel

26 25. Zsírolvasztó tartály és tartozékai a. gőzfűtésű zsírolvaszó tartály b. belső keverő rendszerrel és szivattyúval, szelepekkel, csőhálózattal c. rozsdamentes kivitel

27 26. Horgos vállfa szállító konveyor és vállfa mosó berendezés a. vállfa szállító konveyor; kocsi szerkezetekkel, műanyag bevonatos acél sodronnyal összefűzve, hajtással, tartó elemekkel komplett b. automata melegvizes, vállfa mosó alagút, rozsdamentes kivitelben

28 27. Minősítő és patacsípő emelvény a. rozsdamentes kivitelő, falra ill. lábakra telepített pódium b. lépcsővel, fülkével, egyedi kialakításban

29 28. Dobogók, vér gyűjtő tálcák a. A területen található minden dobogó, magasító, korlát és vérgyűjtő tálca b. anyaguk rozsdamentes acél, ill a dobokók járófelülete öntött beton ipari padlólap bevonattal

30 29. Épületgépészeti rendszerek a. minden, a bontási területen található a megrendelő által egyértelműen megjelölt épületgépészeti rendszer b. hűtőbattériák tartószerkezettel együtt c. víz, ammónia, innuzol, sűrített levegő, gőz, kondenz csövek, vezetékek tartószerkezettel együtt d. légcsatornák, befúvó és elszívó anemosztátok e. helyi hűtő és fűtő egységek f. emeleti hőközpontban található légkezelő gépek komplett
