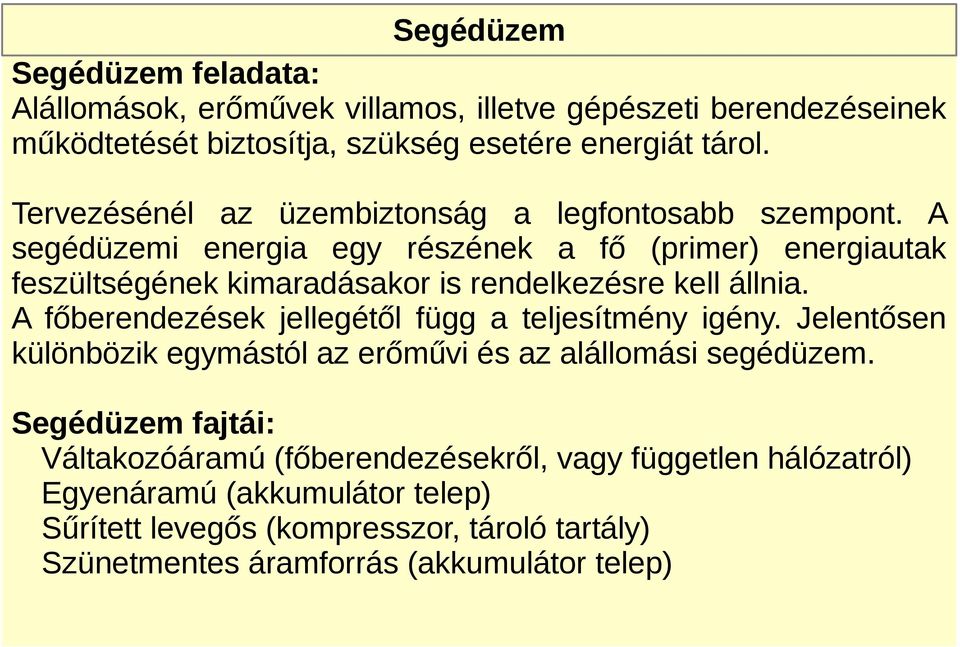

1 Segédüzem Segédüzem feladata: Alállomások, erőművek villamos, illetve gépészeti berendezéseinek működtetését biztosítja, szükség esetére energiát tárol. Tervezésénél az üzembiztonság a legfontosabb szempont. A segédüzemi energia egy részének a fő (primer) energiautak feszültségének kimaradásakor is rendelkezésre kell állnia. A főberendezések jellegétől függ a teljesítmény igény. Jelentősen különbözik egymástól az erőművi és az alállomási segédüzem. Segédüzem fajtái: Váltakozóáramú (főberendezésekről, vagy független hálózatról) Egyenáramú (akkumulátor telep) Sűrített levegős (kompresszor, tároló tartály) Szünetmentes áramforrás (akkumulátor telep) 1 /16 1

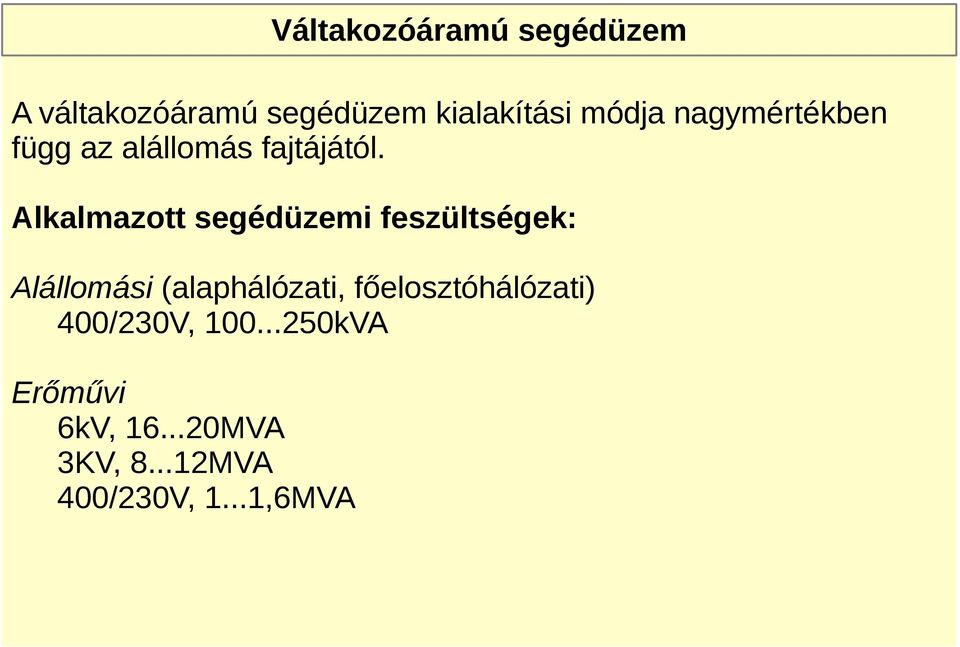

2 Váltakozóáramú segédüzem A váltakozóáramú segédüzem kialakítási módja nagymértékben függ az alállomás fajtájától. Alkalmazott segédüzemi feszültségek: Alállomási (alaphálózati, főelosztóhálózati) 400/230V, kVA Erőművi 6kV, MVA 3KV, MVA 400/230V, 1...1,6MVA 2 /16 2

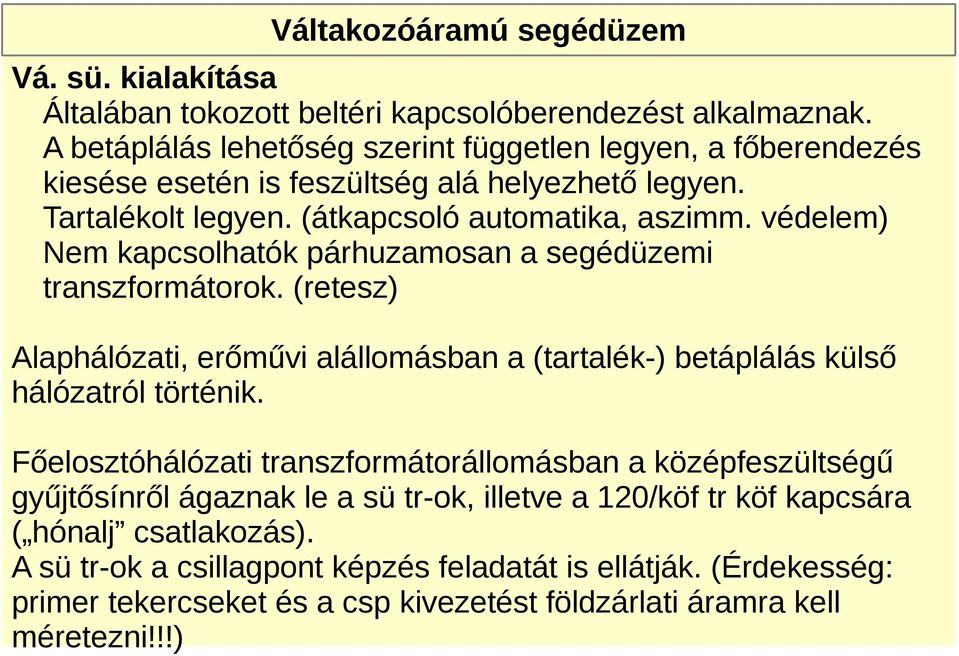

3 Váltakozóáramú segédüzem Vá. sü. kialakítása Általában tokozott beltéri kapcsolóberendezést alkalmaznak. A betáplálás lehetőség szerint független legyen, a főberendezés kiesése esetén is feszültség alá helyezhető legyen. Tartalékolt legyen. (átkapcsoló automatika, aszimm. védelem) Nem kapcsolhatók párhuzamosan a segédüzemi transzformátorok. (retesz) Alaphálózati, erőművi alállomásban a (tartalék-) betáplálás külső hálózatról történik. Főelosztóhálózati transzformátorállomásban a középfeszültségű gyűjtősínről ágaznak le a sü tr-ok, illetve a 120/köf tr köf kapcsára ( hónalj csatlakozás). A sü tr-ok a csillagpont képzés feladatát is ellátják. (Érdekesség: primer tekercseket és a csp kivezetést földzárlati áramra kell méretezni!!!) 3 /16 3

4 Váltakozóáramú segédüzem Váltakozóáramú segédüzemről ellátott fogyasztók Alállomás általános világítása Transzformátor hűtés keringető szivattyú Hűtőventilátor motorok Eá sü akkumulátor töltők Légszolgáltató berendezés kompresszor hajtómotor Vízköd oltó szivattyú motor Szabadtéri kapcsolókészülék páramentesítő fűtése Szabadtéri elosztószekrények páramentesítő fűtése Alállomás helyiségeinek fűtése 4 /16 4

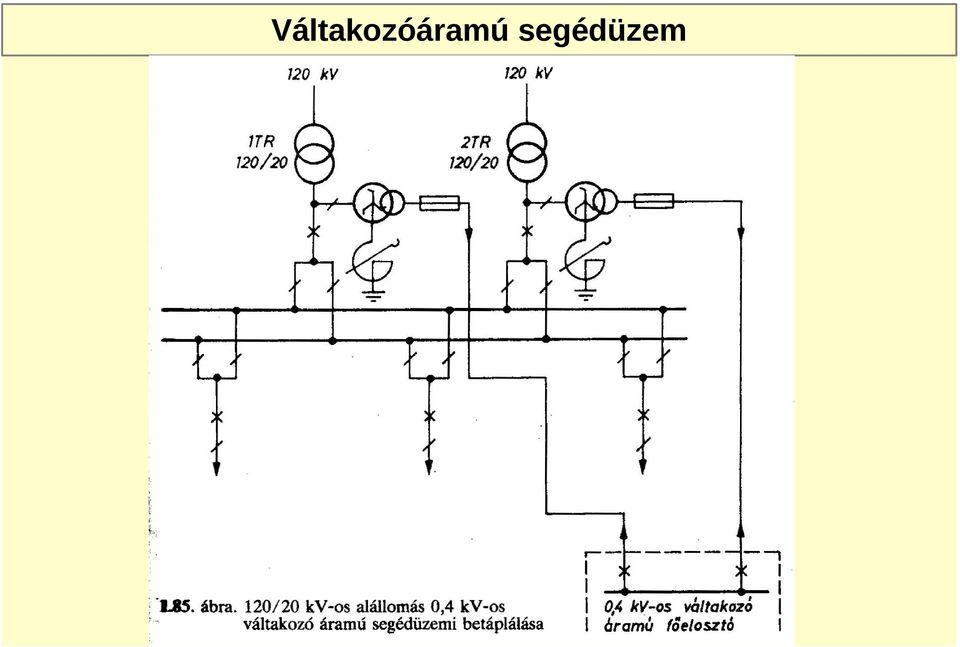

5 Váltakozóáramú segédüzem 5 /16 5

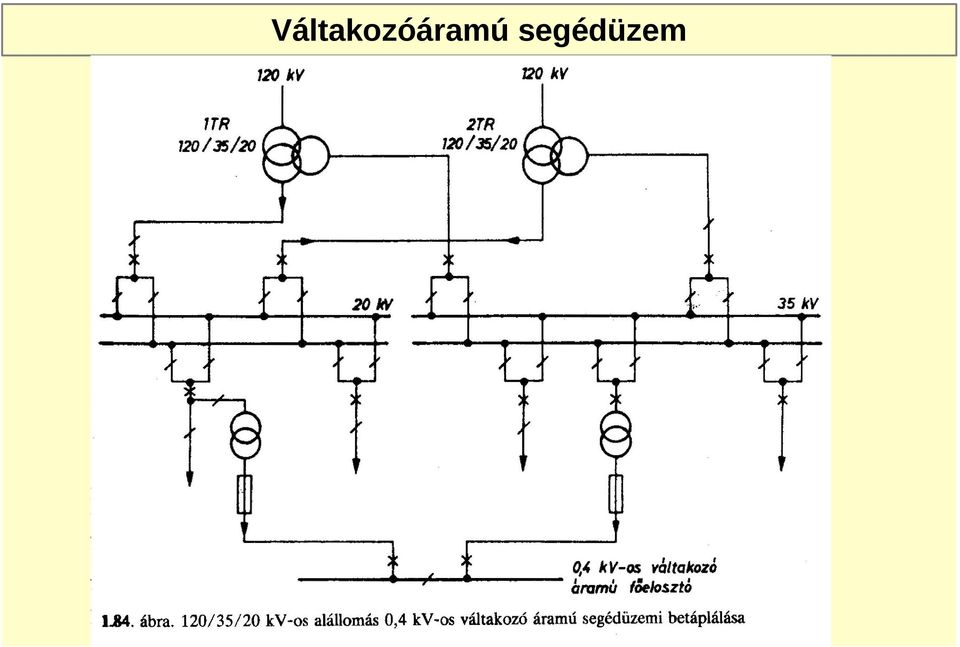

6 Váltakozóáramú segédüzem 6 /16 6

7 Váltakozóáramú segédüzem 7 /16 7

8 Váltakozóáramú segédüzem 8 /16 8

9 Egyenáramú segédüzem Feladata: Az erőmű, alállomás azon berendezések egyenáramról történő ellátása, melyeknek a váltakozó feszültség teljes kimaradása esetén is működőképesnek kell lenniük. Egyenáramú segédüzem ellátására jellemzően savas akkumulátorokat használnak. Akkumulátor telepek jellemzői: Terheletlen, feltöltött állapotban: U=2,1 V, γ=1,24 kg/dm3 Teljesen kisütött állapotban: U=1,8 V, γ=1,18 kg/dm3 19db 12V-os blokkból: 11,7V: 19db*11,7V=222V (+10%-15%) Tárolóképesség: Ah Névleges feszültség: 220V= Tárolóképesség: Q= Ah kapacitás, amit Q/10 A árammal terhelve, 10 órán keresztül látja el a fogyasztókat. (Teljesen feltöltött állapotból teljesen kisütött állapotig, C fokon mérve.) 9 /16 9

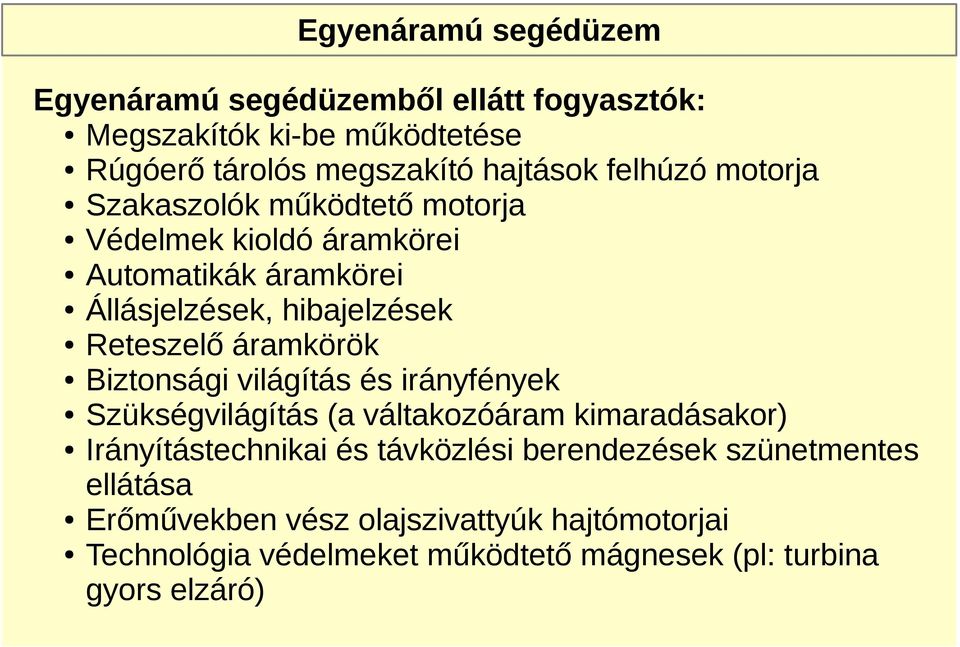

10 Egyenáramú segédüzem Egyenáramú segédüzemből ellátt fogyasztók: Megszakítók ki-be működtetése Rúgóerő tárolós megszakító hajtások felhúzó motorja Szakaszolók működtető motorja Védelmek kioldó áramkörei Automatikák áramkörei Állásjelzések, hibajelzések Reteszelő áramkörök Biztonsági világítás és irányfények Szükségvilágítás (a váltakozóáram kimaradásakor) Irányítástechnikai és távközlési berendezések szünetmentes ellátása Erőművekben vész olajszivattyúk hajtómotorjai Technológia védelmeket működtető mágnesek (pl: turbina gyors elzáró) 10 /16 10

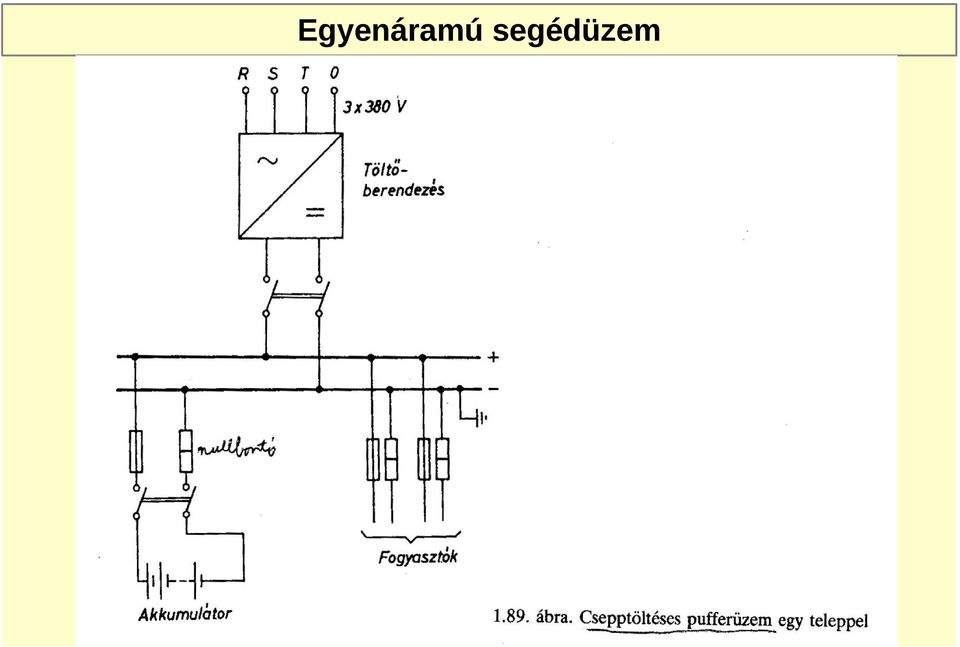

11 Egyenáramú segédüzem 11 /16 11

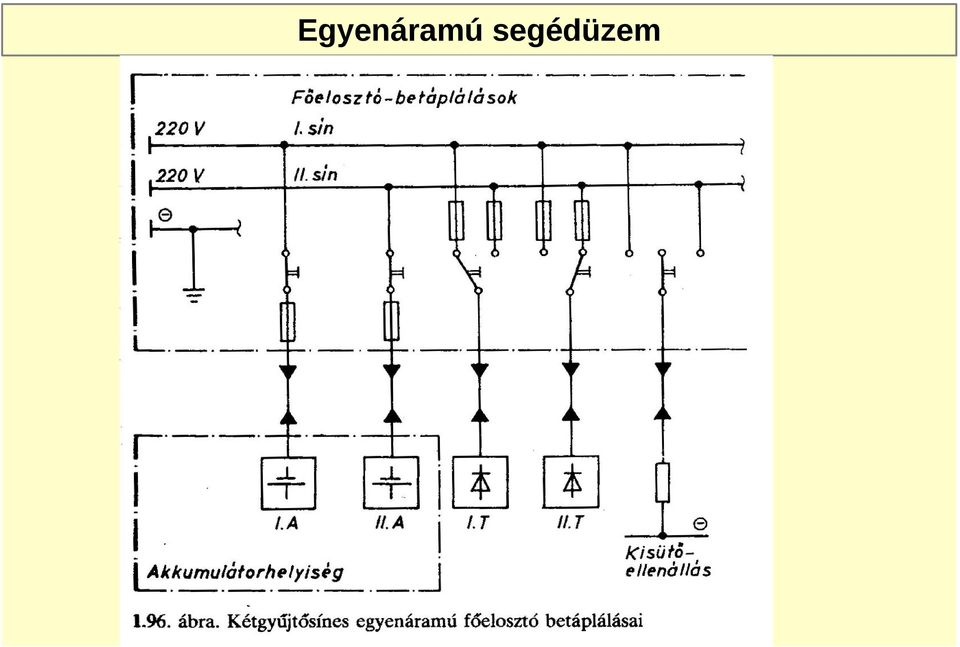

12 Egyenáramú segédüzem 12 /16 12

13 Egyenáramú segédüzem 13 /16 13

14 Egyenáramú segédüzem 14 /16 14

15 Egyenáramú segédüzem Terhelés során kivehető Ah kapacitás: 10 órás kisütésnél: 3 órás kisütésnél: 1 órás kisütésnél: 100% 75% 50% Környezeti hőmérséklet (Co): 0 Kapacitás (%): Hatásfok: Ah: η= % Wh: η= % (kisütéskor csökken a feszültség) Káros: Mély kisütés Túltöltés Túl nagy árammal terhelés 15 /16 15
