1 2015 Technikai specifikációk

2 ÓRIÁSPLAKÁT

3 Óriásplakátok nyomdai kívánalmai (nyomdára vonatkozik) I. Anyagminőség: A közterületen kihelyezendő papírplakátokkal szembeni elvárás, hogy bírják az előkészítés és kihelyezés fizikai igénybevételét, a visszaázás külső behatását, valamint a hőmérsékleti ingadozásokból adódó dilatációt, ennek megfelelősségét a nyomdáknak kell garantálni. II. Festék felhasználás: A plakátok nyomtatásánál felhasznált festékekkel szembeni elvárás, hogy az előkészítés (hajtogatás, áztatás, szállítás) és a kihelyezés behatásaival szemben ellenállóak legyenek, valamint a hirdetési idő alatt az időjárással szemben (eső, napsütés, hőmérsékleti ingadozások) megfelelő védettséggel bírjanak, ezen paramétereknek való megfelelősség a nyomda kötelezettsége. III. Szállítás: A nagyobb darabszámú plakátokat raklapon, csúszásmentesen rögzítve, a kisebb darabszámúakat hengerelve csomagolva kérjük leszállítani, azonban minden esetben kérjük, hogy elemenként legyenek elválasztva a plakátok, kivéve az egyedieket. Egy raklapon maximum 1500 ív plakát lehet! Nagyobb darabszám: 50 db felett Kisebb darabszám: 50 db alatt A kézhez kapott plakátnak minden esetben felhasználás késznek kell lennie! A száradási időt a nyomdában kell töltenie!

4 Óriásplakátok szegmentálása (nyomdára vonatkozik) IV. Szegmentálás: Folyamatosan látható, hogy azok a plakátok, melyeknél a nyomdai vágást követően a felső sorral kell kezdeni a ragasztást, majd ezt követően az alsó sor zár felülre, sokkal nagyobb a visszamosódás, lapozódás veszélye. Sajnos kialakult gyakorlat, hogy a leszállított plakátok jelentős részénél egyáltalán nincs, vagy némely elemnél le van vágva az illesztési csík, illetve a szomszéd és alsó-felső illesztési jel. Ennek elmulasztásának következménye a fokozott kilapozódás, mivel a festékkel terhelt nedves felületen nem tud megfelelő ragasztási erő létrejönni, így a száradáskor fellépő zsugorodás miatt elválnak a szomszédos elemek fedései. a) Javasoljuk, hogy függetlenül a soronkénti elemszámtól, a szegmentálást úgy végezzék, hogy a ragasztást a tábla alsó sorának bal 1-es elemével kelljen kezdeni, végighaladva a soron, majd ezt követően a felső sor bal 1-es elemével folytatva, és így haladva a soron, befejezzük a ragasztást. Ebben az esetben a felső sor cserépszerűen ráfed az alsó sorra, minek következtében a plakáton lefolyó, illetve ráverő csapadék nem tudja megkezdeni az illesztéseket, lemosni az alsó sort, így kevésbé áll fent a sérülés veszélye. b) Kérjük, hogy minden esetben legyen a záró elemen kívül minden elemen illesztési csík és illesztési jel a ragasztási minőség garantálhatósága végett. V. A szegmentálás kívánalmai: a) az illesztési csík festékmentes legyen! b) minden leszállítandó plakát mellé a csomaghoz egyértelműen társítva kapjunk egy nézőképet

5 Óriásplakátok szegmentálása NYOMDÁRA VONATKOZIK! 6 ELEMŰ PLAKÁT JAVASOLT SZEGMENTÁLÁSA Ragasztási sorrend Szegmens Átfedési csík Illesztési (ragasztási) csík 4. bal felső 5mm jobb oldalon 17,5mm jobb oldalon 5. közép felső 5mm jobb oldalon 17,5mm jobb oldalon 6. jobb felső nincs nincs 1. bal alsó 5mm felül és 5mm jobb oldalon 15mm felül és 17,5mm jobb oldalon 2. közép alsó 5mm felül és 5mm jobb oldalon 15mm felül és 17,5mm jobb oldalon 3. jobb alsó 5mm felül 15mm felül

6 Óriásplakátok szegmentálása NYOMDÁRA VONATKOZIK!

7 Óriásplakátok fontos tudnivalók! Az óriásplakátok vizes technológiával kerülnek kihelyezésre, ezért az ebből adódó méretváltozásokat a kreatív tervezésénél ajánlott figyelembe venni. Kérjük, hogy a plakáton lévő kereten belülre (tetejétől és bal oldalától 10 cm-re, aljától és jobb oldalától 20 cm) kerüljön minden fontos információ! A kereten kívül eső rész ragasztáskor leeshet, felelősséget erre nem vállalunk! (A következő oldalon található a minta.) A roll-up berendezésekbe tervezett plakátokra utólag csíkot nem lehet feltenni, ebben az esetben a plakát teljes cseréjére van szükség! A papírplakát kihelyezésére 30 napos garanciát vállalunk, emellett igényt tartunk a 20%-os tartalékmennyiségre az esetleges rongálások javításához. Ofszet mennyiségek gyártásnál (120 db felett) a plakát alapját képező sötét színek (pl. fekete, sötét bordó) telítettsége - a kreatív legterheltebb részein - nem haladja meg a 200%-ot! A sötét alapú plakátok gyártása előtt a kreatívokat a nyomdával be kell vizsgáltatni. Az esetleges hibák kiküszöbölése érdekében a száradási időt (min. 2 nap) mindenképpen be kell tartani! A plakátokat kérjük dudára feltekerve szállítani!

8 Óriásplakátok fontos tudnivalók! Kérjük, hogy a plakáton lévő kereten belülre (grafika tetejétől és bal oldalától 10 cm, aljától és jobb oldalától 20 cm) kerüljön minden fontos információ! A kereten kívül eső rész ragasztáskor leeshet, felelősséget erre nem vállalunk!

9 Óriásplakátok anyagleadási paraméterei Méret Anyagleadási paraméter Anyagleadási formátum Plakát anyaga Speciális kérés Kreatív leadás határideje Leadási forma Leadási cím FTP elérhetőség 504 x 238 cm Kérjük, hogy az előkészített anyagok fontokat ne tartalmazzanak! A dokumentum mérete legyen arányos a plakát méretével. Az arány 1:10 300dpi. Amennyiben az anyag direkt színeket tartalmaz, kérjük a megfelelő pantone kódokat mellékelni. Négyszín color esetén a TIF flettenelt, a fekete szín felülnyomó legyen (overprint). Pdf készítése előtt kérjük ellenőrizze, hogy a dokumentum minden eleme CMYK legyen. Direkt színeket CMYK beállítással tudunk nyomtatni. Ofszet mennyiségek gyártásnál (120 db felett) a plakát alapját képező sötét színek (pl. fekete, sötét bordó) telítettsége - a kreatív legterheltebb részein - nem haladja meg a 200%-ot! A sötét alapú plakátok gyártása előtt a kreatívokat a nyomdával be kell vizsgáltatni. Az esetleges hibák kiküszöbölése érdekében a száradási időt (min. 2 nap) mindenképpen be kell tartani! A plakátokat kérjük dudára feltekerve szállítani! TIFF (LZW tömörítés), PDF, eps 120g kékhátú plakát papír; Kérjük mellékelni: cromalin, vagy azzal egyenértékű digitális proof, színminta, Pantone kód A kampány kezdete előtt 7 munkanappal! FTP szerverre feltöltve (CD, DVD) JCDecaux Hungary Zrt., Tóth Nikoletta részére, Tel.: Budapest, Ganz utca 16., Residence 2 Irodaház Szerver: ftp.jcdecaux.hu Felhasználónév: direkt_ugyfelek Jelszó: MNBasd987 Feltöltés után értesítést kérünk -ben a gyartas@jcdecaux.hu címre a következő paraméterekkel: üzletkötő neve, file és könyvtár megnevezése! Plakátok leadási határideje Leadási cím A kampány kezdete előtt 5 munkanappal. JCDecaux Hungary Zrt. Raktár, Tüske Zoltán részére, Tel.: Gubacsi út 24. D épület D7-es egység Nyitva tartás: 8,30 17,00 ig, Plakátátvétel: 9,00 16,00-ig, ettől eltérő időpont, vagy átvételi mód csak a szállítást megelőző nap írásos értesítése mellett!

10 MAGNUM

11 Magnum plakátok szegmentálása (nyomdára vonatkozik) IV. Szegmentálás: Folyamatosan látható, hogy azok a plakátok, melyeknél a nyomdai vágást követően a felső sorral kell kezdeni a ragasztást, majd ezt követően az alsó sor zár felülre, sokkal nagyobb a visszamosódás, lapozódás veszélye. Sajnos kialakult gyakorlat, hogy a leszállított plakátok jelentős részénél egyáltalán nincs, vagy némely elemnél le van vágva az illesztési csík, illetve a szomszéd és alsó-felső illesztési jel. Ennek elmulasztásának következménye a fokozott kilapozódás, mivel a festékkel terhelt nedves felületen nem tud megfelelő ragasztási erő létrejönni, így a száradáskor fellépő zsugorodás miatt elválnak a szomszédos elemek fedései. a) Javasoljuk, hogy függetlenül a soronkénti elemszámtól, a szegmentálást úgy végezzék, hogy a ragasztást a tábla alsó sorának bal 1-es elemével kelljen kezdeni, végighaladva a soron, majd ezt követően a felső sor bal 1-es elemével folytatva, és így haladva a soron, befejezzük a ragasztást. Ebben az esetben a felső sor cserépszerűen ráfed az alsó sorra, minek következtében a plakáton lefolyó, illetve ráverő csapadék nem tudja megkezdeni az illesztéseket, lemosni az alsó sort, így kevésbé áll fent a sérülés veszélye. b) Kérjük, hogy minden esetben legyen a záró elemen kívül minden elemen illesztési csík és illesztési jel a ragasztási minőség garantálhatósága végett. V. A szegmentálás kívánalmai: a) az illesztési csík festékmentes legyen! b) minden leszállítandó plakát mellé a csomaghoz egyértelműen társítva kapjunk egy nézőképet

12 Magnum plakátok Fontos tudnivalók! A magnum plakátok vizes technológiával kerülnek kihelyezésre, ezért az ebből adódó méretváltozásokat a kreatív tervezésénél ajánlott figyelembe venni. Javasolt a plakátok aljától, tetejétől és a széleitől cm-re indítani és befejezni a szövegtartalmat. A papírplakát kihelyezésére 30 napos garanciát vállalunk, emellett igényt tartunk a 20%-os tartalékmennyiségre az esetleges rongálások javításához.

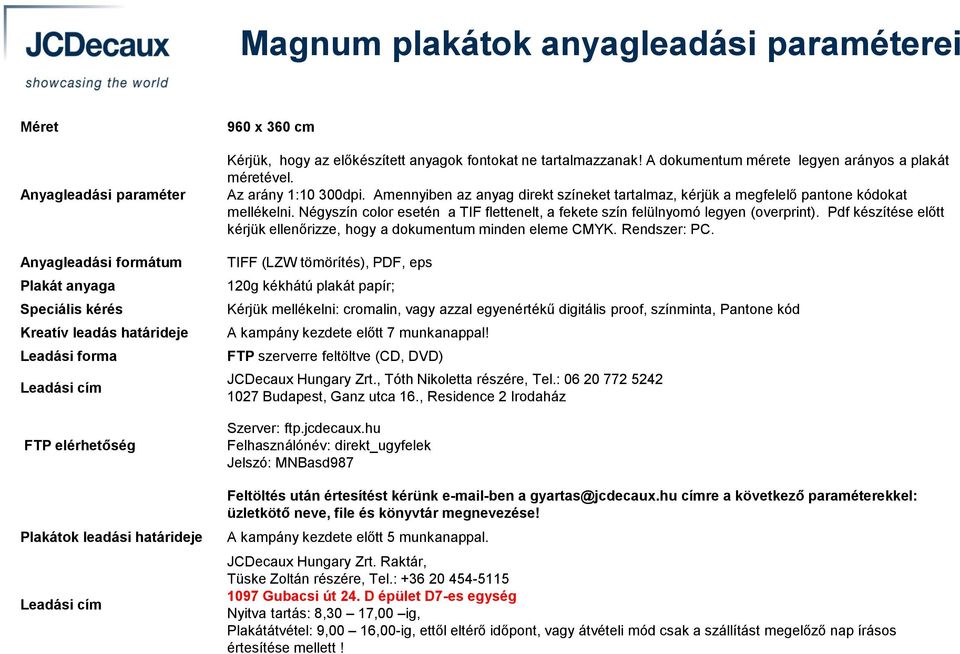

13 Magnum plakátok anyagleadási paraméterei Méret Anyagleadási paraméter Anyagleadási formátum Plakát anyaga Speciális kérés Kreatív leadás határideje Leadási forma Leadási cím FTP elérhetőség Plakátok leadási határideje Leadási cím 960 x 360 cm Kérjük, hogy az előkészített anyagok fontokat ne tartalmazzanak! A dokumentum mérete legyen arányos a plakát méretével. Az arány 1:10 300dpi. Amennyiben az anyag direkt színeket tartalmaz, kérjük a megfelelő pantone kódokat mellékelni. Négyszín color esetén a TIF flettenelt, a fekete szín felülnyomó legyen (overprint). Pdf készítése előtt kérjük ellenőrizze, hogy a dokumentum minden eleme CMYK. Rendszer: PC. TIFF (LZW tömörítés), PDF, eps 120g kékhátú plakát papír; Kérjük mellékelni: cromalin, vagy azzal egyenértékű digitális proof, színminta, Pantone kód A kampány kezdete előtt 7 munkanappal! FTP szerverre feltöltve (CD, DVD) JCDecaux Hungary Zrt., Tóth Nikoletta részére, Tel.: Budapest, Ganz utca 16., Residence 2 Irodaház Szerver: ftp.jcdecaux.hu Felhasználónév: direkt_ugyfelek Jelszó: MNBasd987 Feltöltés után értesítést kérünk -ben a gyartas@jcdecaux.hu címre a következő paraméterekkel: üzletkötő neve, file és könyvtár megnevezése! A kampány kezdete előtt 5 munkanappal. JCDecaux Hungary Zrt. Raktár, Tüske Zoltán részére, Tel.: Gubacsi út 24. D épület D7-es egység Nyitva tartás: 8,30 17,00 ig, Plakátátvétel: 9,00 16,00-ig, ettől eltérő időpont, vagy átvételi mód csak a szállítást megelőző nap írásos értesítése mellett!

14 CITYLIGHT

15 Citylight plakátok fontos tudnivalók! A kihelyezett plakát felülragasztás - ún. csíkragasztást, mivel a csíkok alatti rész átüt. Csíkragasztásra garanciát vállalni nem áll módunkban, ezért azt nem javasoljuk! Ebben az esetben a plakát teljes cseréjére van szükség. A papírplakát kihelyezésére 30 napos garanciát vállalunk, emellett igényt tartunk a 20%-os tartalékmennyiségre az esetleges rongálások javításához.

16 Citylight plakátok anyagleadási paraméterei Vágott méret Kreatív méret Anyagleadási paraméter Anyagleadási formátum Plakát anyaga Speciális kérés 118,5 x 175 cm 117 x 171 cm Kérjük, hogy az előkészített anyagok fontokat ne tartalmazzanak! A dokumentum mérete arányos legyen a plakát méretével. Az arány 1:1 100 dpi. Amennyiben az anyag direkt színeket tartalmaz, kérjük a megfelelő Pantone kódokat mellékelni. Négyszín color esetén a TIF flettenelt, a fekete szín felülnyomó legyen (overprint). Pdf készítése előtt, kérjük ellenőrizze, hogy a dokumentum minden eleme CMYK. Rendszer: PC. 30 darabig a plakátok digitálisan készülnek, ezért direkt színek nyomtatása nem lehetséges. TIFF (LZW tömörítés), PDF, eps 150g-os műnyomó papír Tartós citylight (3 hónaptól): vinylfólai, matt fóliával laminálva Kérjük mellékelni: cromalin, vagy azzal egyenértékű digitális proof, színminta, Pantone kód Kreatív leadásának határideje A kampány kezdete előtt 7 munkanappal Leadási forma Leadási cím FTP szerverre feltöltve (CD, DVD) JCDecaux Hungary Zrt., Tóth Nikoletta részére, Tel.: Budapest, Ganz utca 16., Residence 2 Irodaház FTP elérhetőség Szerver: ftp.jcdecaux.hu Felhasználónév: direkt_ugyfelek Jelszó: MNBasd987 Feltöltés után értesítést kérünk -ben a gyartas@jcdecaux.hu címre a következő paraméterekkel: üzletkötő neve, file és könyvtár megnevezése! Plakátok leadási határideje Leadási cím A kampány kezdete előtt 5 munkanappal. JCDecaux Hungary Zrt. Raktár, Tüske Zoltán részére, Tel.: Gubacsi út 24. D épület D7-es egység Nyitva tartás: 8,30 17,00 ig, Plakátátvétel: 9,00 16,00-ig, ettől eltérő időpont, vagy átvételi mód csak a szállítást megelőző nap írásos értesítése mellett!

17 PERON

18 Peronplakátok anyagleadási paraméterei B1 méret KO (kisóriás) méret KÖR méret Anyagleadási paraméter Anyagleadási formátum Plakát anyaga Speciális kérés Kreatív méret: 70 x 100 cm, Látható méret: 64 x 92 cm Kreatív méret: 102,5 x 50 cm, Látható méret: 96,5 x 42 cm 70 x 70cm Kérjük, hogy az előkészített anyagok fontokat ne tartalmazzanak! A dokumentum mérete arányos legyen a plakát méretével. Az arány 1:1 100 dpi. Amennyiben az anyag direkt színeket tartalmaz, kérjük a megfelelő Pantone kódokat mellékelni. Négyszín color esetén a TIF flettenelt, a fekete szín felülnyomó legyen (overprint). Pdf készítése előtt, kérjük, ellenőrizze, hogy a dokumentum minden eleme CMYK. Rendszer: PC. 30 darabig a plakátok digitálisan készülnek, ezért direkt színek nyomtatása nem lehetséges. TIF (LZW tömörítés), PDF, eps 150g-os műnyomó papír Kérjük mellékelni: cromalin, vagy azzal egyenértékű digitális proof, színminta, Pantone kód Kreatív leadásának határideje A kampány kezdete előtt 7 munkanappal Leadási forma Leadási cím FTP szerverre feltöltve (CD, DVD) JCDecaux Hungary Zrt., Tóth Nikoletta részére, Tel.: Budapest, Ganz utca 16., Residence 2 Irodaház FTP elérhetőség Szerver: ftp.jcdecaux.hu Felhasználónév: direkt_ugyfelek Jelszó: MNBasd987 Feltöltés után értesítést kérünk -ben a gyartas@jcdecaux.hu címre a következő paraméterekkel: üzletkötő neve, file és könyvtár megnevezése! Plakátok leadási határideje Leadási cím A kampány kezdete előtt 5 munkanappal. JCDecaux Hungary Zrt. Raktár, Tüske Zoltán részére, Tel.: Gubacsi út 24. D épület D7-es egység Nyitva tartás: 8,30 17,00-ig, Plakátátvétel: 9,00 16,00-ig, ettől eltérő időpont, vagy átvételi mód csak a szállítást megelőző nap írásos értesítése mellett!

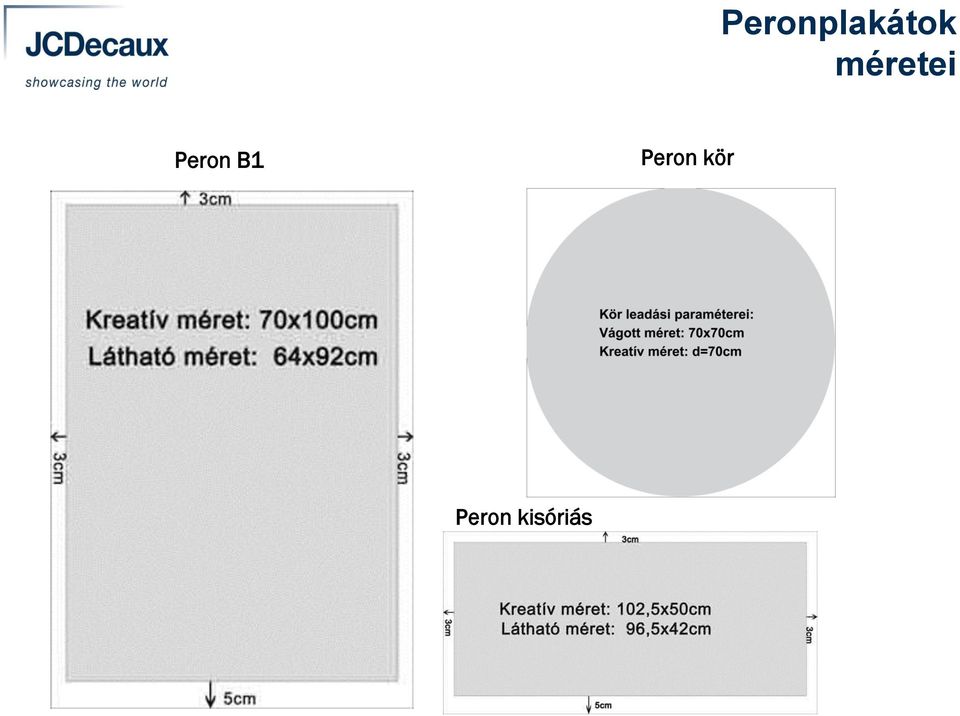

19 Peronplakátok méretei Peron B1 Peron kör Peron kisóriás

20 Plakátragasztási és kihelyezési technikai specifikáció BB papír plakátragasztás Felület szükség szerinti letisztítását követően a produkciós listának megfelelően gyártott plakát előkészítése során beáztatott szegmensű plakát vízbázisú ragasztóval történő kasírozása, ügyelve a pontos illesztésre és a ránc és buborék kisimítására. A tábla méretén túlnyúló plakátrészek levágása. A plakát élettartama 1 hónap, ezt követően új plakáttal átragasztás szükséges. BB roll up Több, a produkciós listának megfelelően gyártott laminált plakát egymáshoz kapcsolt füzérének eszközbehelyezése, amelyet az eszköz a felső és alsó henger között, 5-10 mp-es megállásokkal folyamatosan le-, majd felcsévéli. A plakát élettartama 1 hónap, ezt követően új plakáttal csere szükséges. BB prizma Az eszközben lévő vízszintes sorban elhelyezett, eszközfajtától függően változó db számú függőleges állású 3 oldalú hasábsor felületére rögzítik a produkciós listának megfelelően gyártott, előre leszabott plakátszeleteket. Az elemek egymástól függetlenül, de együtt fordulva váltják a látható plakátokat. A plakát élettartama 1 hónap, ezt követően új plakáttal csere szükséges.

21 Plakátragasztási és kihelyezési technikai specifikáció CLP papír plakát kihelyezés Az előző plakát eltávolítása után az aktuális, a produkciós listának megfelelően gyártott plakát eszközbe történő behelyezése és rögzítése, majd az eszköz mosószeres, vizes textillel történő tisztítása. A plakát élettartama 1 hónap, ezt követően új plakáttal csere szükséges. CLP roll up 1-4 db előkészített és összeállított, a produkciós listának megfelelően gyártott plakát egymáshoz kapcsolt füzérének eszközbe helyezése, amelyet az eszköz a felső és alsó henger között, 5-10 mp-es megállásokkal folyamatosan le-, majd felcsévéli. A plakát élettartama 1 hónap, ezt követően új plakáttal csere szükséges. CLP hengeroszlop Eszköz fajtától függően db, a produkciós listának megfelelően gyártott CL plakátot befogadó eszköz. Az előző plakát eltávolítása után az aktuális plakát eszközbe történő behelyezése és rögzítése, majd az eszköz mosószeres, vizes textillel történő tisztítása. Peron kisplakát (B1; kisóriás) kihelyezés Az előző plakát eltávolítása után (a produkciós listának megfelelően gyártott) plakát méretének megfelelő, nyitható keretű tartó eszközbe a produkciós listának megfelelően gyártott történő kihelyezése, majd a keret és védőplexi antisztatikus vegyszerrel történő áttörlése.
