Buildnow Highline ereszcsatorna rendszer Beépítési útmutató

Átírás

1 Szendvicspanelek Buildnow rendszer Buildnow szögletes ereszcsatorna rendszer

2

3

4 4 Beszerelés előkészítése A Buildnow ereszcsatornákat horganyzott, egyik oldalán bevonatolt (poliészter, Spectrum,plasztiszol) fémlemezből gyártjuk. Kialakítása és mérete ideálissá teszi a csapadék elvezetésére a tetőről. A Highline ereszcsatorna rendszert 6 méteres hosszúságban szállítjuk, de kérésre egyedi méretben is gyártjuk. Szükséges eszközök Az ereszcsatorna rögzítéséhez az alábbi eszközökre lesz szüksége: - lemezvágó olló - fúrógép - pontozó - szegecselő - mérőszalag - vezeték nélküli csavarbehajtó ( fordulat/perc) - kinyomópisztoly Az ereszcsatornát a telepítés helyéhez közel érdemes tárolni. Felszerelés előtt ellenőrizze a csomag tartalmát az egyedi alkatrészek miatt. A csatorna elemei, a csövek és egyéb kiegészítők raklapon vannak csomagolva, fóliával és polisztirol távtartókkal ellátva. A tető előkészítése az eresz felszereléséhez. A KS1000 RW tetőpaneleket a következő visszavágással lehet megrendelni: - 80 mm visszavágás rövid kinyúlású eresz esetén - 55 mm szoros homlokzati illesztés esetén

5 5 80 mm-es visszavágás rövid kinyúlású eresz esetén (55 mm szoros homlokzati illesztés esetén) 1 Önfúró csavar Popszegecs 4 3 Csatorna tartó konzol 5 4 Szögletes ereszcsatorna Lombkosár Lefolyó csatlakozó csonk 7 7 Lefolyó csatorna Sarok elem Felső hattyúnyak 10 Kiköpő elem

6 6 1. Illessze be a P13-as tömítő profilt nagyjából 20 mm-re a panel szélétől. P13-as tömítő profil beillesztve az RW panel felső fegyverzete alá, nagyjából 20 mm-re a szélétől. KS1000 RW tetőpanel gyári visszavágással 2. Szerelje fel a K127-es kampókat a tetőpanel minden második redőjére (kb. 116 mm-re egymástól). P03-as csavar - 4,8x20 K127 - eresztartó konzol, ereszcsatorna rögzítő elem 666 mm-enként P14 tömítés PE 9x3 mm 3. Mialatt felszereli a K126h záróelemet, installálja az ereszcsatorna első elemét. Rögzítse a két elemet szegeccsekkel és K+D ragaszóval a képen látható módon. K126h záróelem K+D ragasztó felhelyezve a az eresz szélére K126a toldóelem P08 rozsdamentes acél szegecsek, db az eresz mindkét oldalán K126 tartó elem A

7 7 K126h záróelem K+D ragasztó az elem szélein P08 rozsdamentes acél szegecsek az eresz mindkét oldalán K126a indító elem 4. Készítsen megfelelő méretű furatokat az első elemre és illessze be a csatornába a kifolyó csonkot. A furatok méretei: 98x98 mm (100x100 mm-es ereszhez), 118x118 mm (120x120 mm-es ereszhez), 148x148 mm (150x150 mm-es ereszhez). K126j ereszcsatorna kifolyó csonk K+D ragasztó az elem szélein Helyszíni kivágás az ereszben a lefolyó csatlakoztatásához

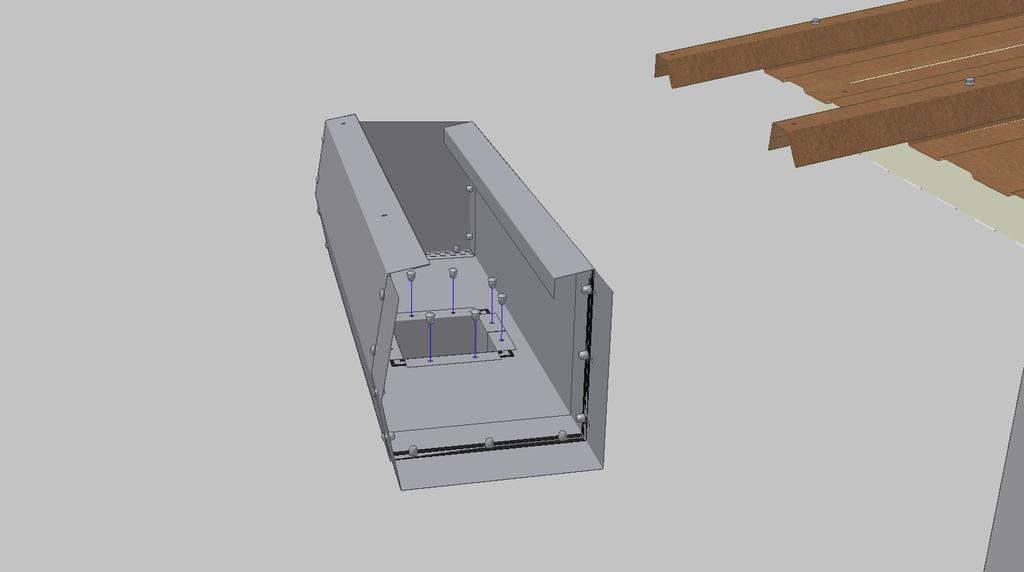

8 8 8 db P08-as (4,8x9,5) rozsdamentes acél szegecs Két csík K+D ragasztó 5. Szerelje fel az ereszcsatorna első elemét az ereszcsatorna tartókonzoljára és a tetőpanel külső fegyverzetére (ahol a P13-as tomítőszalag található). A rögzítéshez használjon rozsdamentes acél szegecseket. P08-as rozsadementes acél szegecs az RW panel felső fegyverzetéhez rögzítve (333 mm-ként) P08-as rozsdamentes acél szegecs az eresztartó konzolhoz rögzítve

9 9 6. Telepítse a szükséges további részeket, az előbbiekben leírtak szerint. Ereszcsatorna A eleme K127 - eresztartó konzol tartja az ereszt 666 mm-enként K+D ragasztó a B elem szélein K+D ragasztó a B elem szélein Ereszcsatorna B eleme P08- rozsdamentes acél szegecsek (10-12 db az eresz mindkét oldalán) K126a toldóelem 7. Szerelje fel a következő szekcióját az eresznek, az eddigi sémát követve (egy szegecs minden 333 mm-en). P08 rozsdamentes acél szegecs minden 333 mm-en. Ereszcsatorna A elem Ereszcsatorna B elem K126a toldóelem

10 10 Az eresz belseje - a két elem csatlakozása az A és B elemeknél K127 eresztartó konzol Ereszcsatorna A elem P08 rozsdamentes acél szegecsek 4,8x9,5 Ereszcsatorna B elem K126a toldóelem 8. Szerelje be az utolsó elemet úgy, mint az első elemnél tette. K126j ereszcsatorna horony P08 rozsdamentes acél szegecs a horony rögzítéséhez (8 db) P08 rozsdamentes acél szegecsek 4,8x9,5 a záróprofil rögzítéséhez (10-12 db) Két csík K+D ragasztó Két csík K+D ragasztó K126 - ereszcsatorna elem C K+D ragasztó a lefolyó csonk tömítéséhez K126h záróelem C (jobbos)

11 11 9. Az ereszcsatorna felszerelése után rögzítse a K131-es oromtakaró elemet K131 oromtakaró elem 10. Szerelje fel a K126g tartóelemet a lefolyócsöveknek. K126g rögzítő alap P03 önmetsző csavarok (4,8x20) - 4 db tartónként

12 Szerelje be a K126e lefolyócsövet. K126j ereszcsatorna lefolyó csonk K126j ereszcsatorna lefolyó csonk K126e dupla leeresztő könyök K126g tartóelem A tartóelemek maximális távolsága 2000 mm K126g tartóelem K126d lefolyócső

13 13 P03 önmetsző csavar (4,8x20), 2 db elemenként K126g tartóelem K126g rögzítőelem mm A cső szélének mm hosszúságú bevágásával illessze a lefolyó végét a következő szakaszhoz

14 Szerelje fel a csatorna K126f kifolyó elemet szegecsekkel K126d lefolyócső K126g tartóelem K126g rögzítőelem P03 önmetsző csavar K126f kifolyó elem 13. Ha az ereszcsatornát elvezetőhöz szeretné csatlakoztatni, használja a K126s elemet. K126g tartóelem K126d lefolyócső K126g rögzítőelem P03 önmetsző csavar K126s adapter a négyzet keresztmetszetűből kör keresztmetszetűbe szennyvízcső

15 15 K126g tartóelem K126d lefolyócső K126g rögzítőelem P03 önmetsző csavar K126e dupla leeresztő könyök K126d lefolyócső K126g tartóelem K126e dupla leeresztő elem szennyvízcső K126s adapter a négyzet keresztmetszetűből kör keresztmetszetűbe

16 Kingspan Kereskedelmi Kft. Horka dűlő Újhartyán Központi telefonszám: +36 (30) A brossúrában található információk tájékoztató jellegűek. Kérdés esetén keresse értékesítő kollégáinkat, vagy látogasson el weboldalunkra: Gondoskodtunk róla, hogy a kiadvány tartalma a lehető legpontosabb legyen, azonban a Buildnow nem vállal felelősséget az esetleges hibákért vagy félreérthető információkért. A javaslatok, leírások és végső felhasználása a terméknek vagy folyamatnak csak tájékoztató jellegűek, így a Buildnow nem vállal felelősséget. Minden esetben vegye fel a kapcsolatot a régiójában található Buildnow képviselettel, mielőtt szerelésbe kezd. 09/2019
