1 Rezsicsökkentés-energiamegtakarítás a szivattyúknál MaSzeSz XIV. Országos konferencia 2013.

2 Lehetőségek Hálózat Kezelés Kutak

3 Mi történik? Vizsgálatok Energia profilok meghatározása Szoftver tervezés, megjelenítés Scada rendszerben

4 SCADA menedzsment jelentés folyamat jelentés üzemeltetői jelentés Önálló víztorony átemelők On Line Tározók / kútmezők

5 ENQUASAVE Egy kút E g y k ú t Közvetlen ellátás

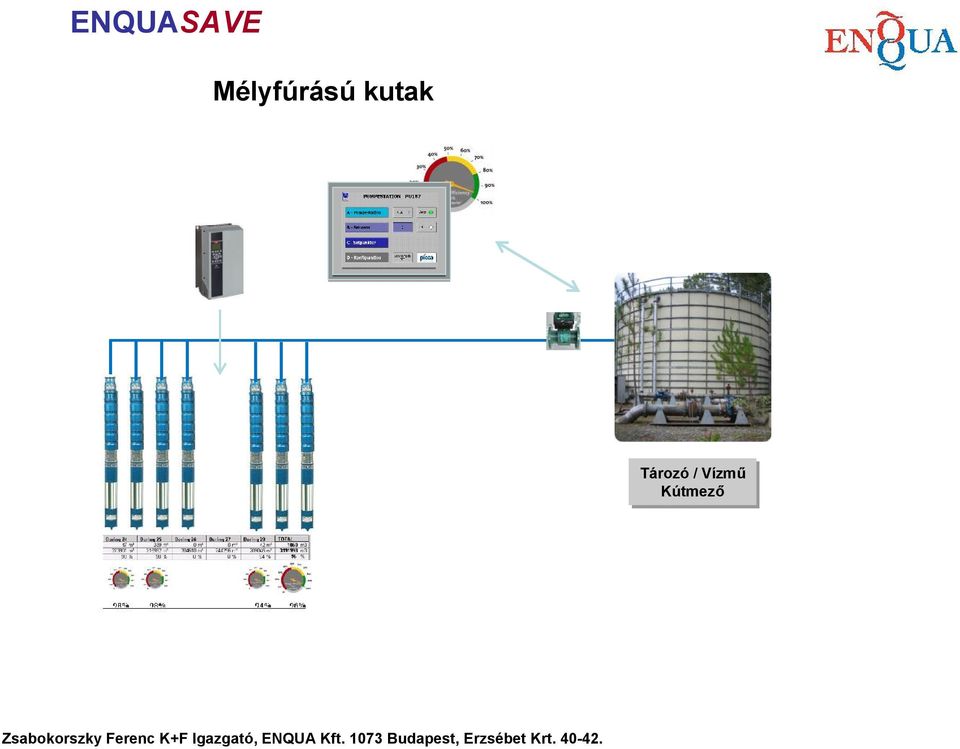

6 ENQUASAVE Mélyfúrású kutak Tározó / Vízmű Kútmező

7 ENQUASAVE Átemelők Boosters

8 Dombóvár Vízellátás I. Megtakarítási potencia szivattyúnként a tesztmérés alapján : Ipartelep: N 2 es mélyfúrású kút 18% kwh/év N 5-ös mélyfúrású kút 10% kwh/év SZ 4,6,7 hálózati szivattyúk 6-10% kwh/év SZ 1,2,3 gépház szivattyúk 35-65% kwh/év Csinger: Mélyfúrású kút 15% kwh/év SZ 1,2 gépház szivattyúk 70% kwh/év Az irányító szoftver tervezésekor ill. a műszaki átadáskor kwh/év megtakarítást tűztünk ki célként a két vízmű gépházban és a kutaknál összesen. Üzemelés első év tényadatai: kwh áramot, 51 t CO2 kibocsátást takarítottunk meg Ft/ kwh nettó árral számolva, Ft-t megtakarítás 108% - os teljesülés

9 Dombóvár Vízellátás II. kwh 2012 évben elért összes megtakarítás: kwh, Ft ENQUASAVE bevezetésével elért megtakarítások január február március április május június július augusztus szeptember október november december

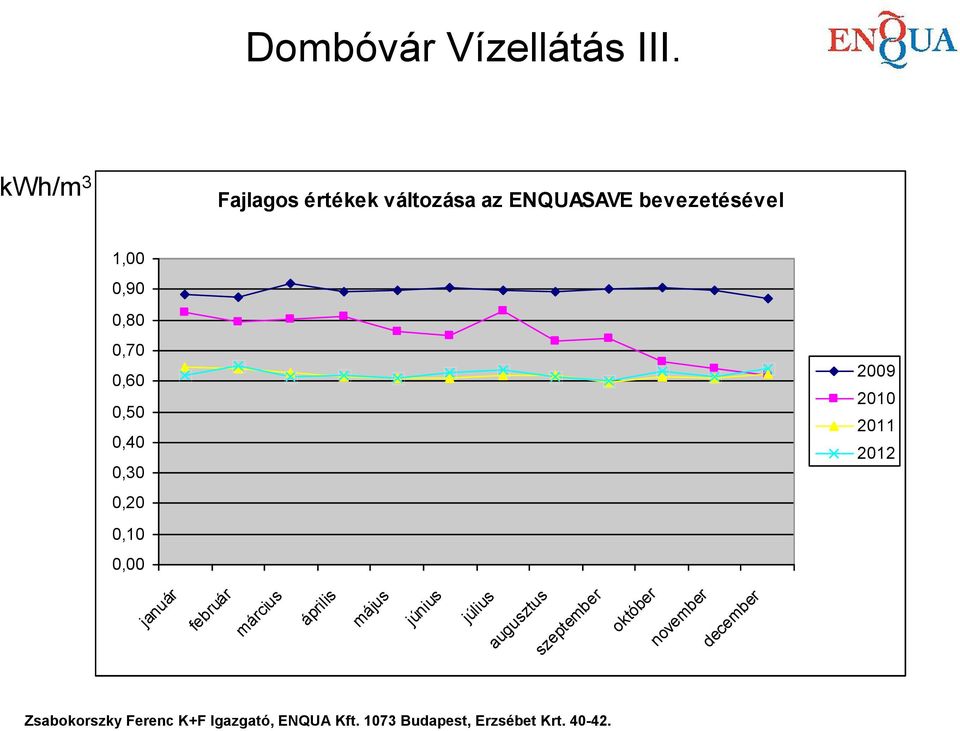

10 Dombóvár Vízellátás III. kwh/m 3 Fajlagos értékek változása az ENQUASAVE bevezetésével 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0, ,10 0,00 január február március április május június július augusztus szeptember október november december

11 Tesztmérések tapasztalatai I. Vízellátás - Mélyfúrású kutak Jellemzően jelentős az eltérés a kutak energia-állapota között Nem megfelelő a szivattyú teljesítménye tolózáras fojtás alkalmazása Csökkenő termelés miatt új szivattyú vásárlása Nem jellemző a frekvenciaváltók alkalmazása Ha van felszerelve nem használják ki a lehetőségeket kézi vezérléssel időszakos állítással üzemelnek. Tesztmérés alapján optimalizáljunk! A legkedvezőbb termelő kutat válasszuk ki energetikai szempontból! Vízminőségi szempontokat figyelembe kell venni Energetikai alapon szabályozzunk - az összes kutakat a gépházakkal együtt!

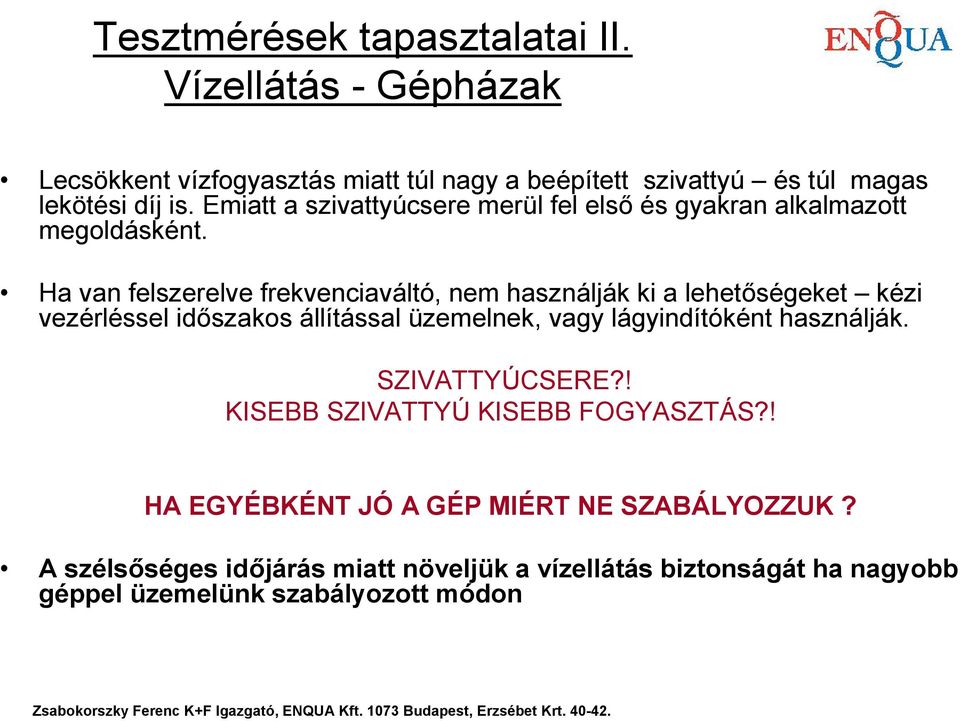

12 Tesztmérések tapasztalatai II. Vízellátás - Gépházak Lecsökkent vízfogyasztás miatt túl nagy a beépített szivattyú és túl magas lekötési díj is. Emiatt a szivattyúcsere merül fel első és gyakran alkalmazott megoldásként. Ha van felszerelve frekvenciaváltó, nem használják ki a lehetőségeket kézi vezérléssel időszakos állítással üzemelnek, vagy lágyindítóként használják. SZIVATTYÚCSERE?! KISEBB SZIVATTYÚ KISEBB FOGYASZTÁS?! HA EGYÉBKÉNT JÓ A GÉP MIÉRT NE SZABÁLYOZZUK? A szélsőséges időjárás miatt növeljük a vízellátás biztonságát ha nagyobb géppel üzemelünk szabályozott módon

13 Tesztmérések tapasztalatai III. Szennyvízátemelők Frekvenciaváltók alkalmazása elterjedtebb. szintvezérlésre, Elválasztott rendszer ellenére csapadékvíz jut a csatornába- túlméretezés szükséges ENERGETIAI ALAPON SZABÁLYOZÁS ELŐNYEI ENQUASAVE SZIVATTYÚ VEZÉRLŐVEL: Energiamegtakarítás Átemelők összehangolásának lehetősége Szvt. telep terhelésének kiegyenlítése Egyes gépek pl homokfogó hidraulikájának optimalizálása

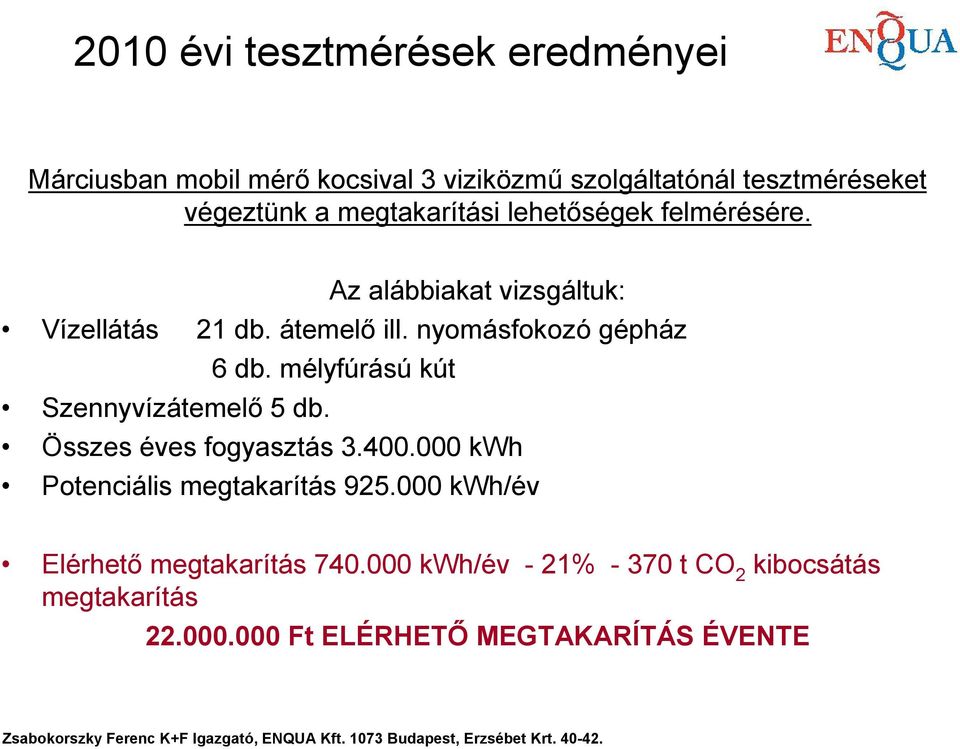

14 2010 évi tesztmérések eredményei Márciusban mobil mérő kocsival 3 viziközmű szolgáltatónál tesztméréseket végeztünk a megtakarítási lehetőségek felmérésére. Az alábbiakat vizsgáltuk: Vízellátás 21 db. átemelő ill. nyomásfokozó gépház 6 db. mélyfúrású kút Szennyvízátemelő 5 db. Összes éves fogyasztás kwh Potenciális megtakarítás kwh/év Elérhető megtakarítás kwh/év - 21% t CO 2 kibocsátás megtakarítás Ft ELÉRHETŐ MEGTAKARÍTÁS ÉVENTE

15 2011 évi tesztmérések ezer Ft 2011 évi teszteredmények / Elérhető megtakarítás ezer Ft-ban Kutak Vízgépházak Szennyvíz átemelők Összesen A Vízmű B Vízmű C Vízmű D Vízmű Ennek a mérési sorozatnak az eredménye hasonló mint a korábbiaké: 4 Vízműnél 20 millió Ft potenciális megtakarítást tártunk fel.

16 Energiahatékonyság mérése Fókuszban - Az energométer Példa: Energométerek üzem közben BH21 BH24 BH25 BH28 Összesen Hatékonyság %-a 95% 98% 98% 94% 96%

17 Mire jó az Energométer? Energométerek ON-LINE üzemben Energiahatékonyság kijelzése (A-B) Szivattyúk meghibásodásának korai kijelzése Motorvédelem Fókuszban Energia megtakarítás CO2 kibocsátás csökkentése
