2 TARTALOMJEGYZÉK INFORMÁCIÓK A FELHASZNÁLÓ RÉSZÉRE INFORMÁCIÓK LEKÉRÉSE TELEFONON MODELL- ÉS SOROZATSZÁM FELÍRÁSA A TRAKTOR HELYES HASZNÁLATA... 4 UTASÍTÁS A BIZTONSÁGOS ÜZEMHEZ BIZTONSÁGI TÁBLÁK FEJEZET: KEZELİELEMEK ÉS FUNKCIÓK FEJEZET: KEZELÉS FEJEZET: BEÁLLÍTÁSOK FEJEZET: A TRAKTOR KARBANTARTÁSA FEJEZET: MOTOR ÉS KARBANTARTÁSI INFORMÁCIÓK FEJEZET: MŐSZAKI ADATOK FEJEZET: OPCIONÁLIS KIEGÉSZÍTİ BERENDEZÉSEK ÉS TARTOZÉKOK GARANCIA INFORMÁCIÓK A FELHASZNÁLÓ RÉSZÉRE Ez a kezelési útmutató az Ön új traktorjának fontos része. Az ebben a kezelési útmutatóban található információk speciálisan úgy lettek kidolgozva, hogy segítsenek Önnek a traktor funkcióival kapcsolatos tudnivalóinak, helyes kezelésének, beállítási lehetıségekeinek és karbantartásának jobb megértésében. Ezen traktor teljesítménye és megbízhatósága nagy mértékben függ a használatának és karbantartásának módjától. Az eszköz maximális hasznosságának eléréséhez ezért minden kezelınek gondosan el kell olvasnia és be kell tartania a kezelési útmutatóban leírtakat. A rendeltetésszerő üzem és a helyes, rutinszerő karbantartás érdekében, melyek az eszköz optimális mechanikai állapotát garantálják a kezelési útmutatót feltétlenül egy könnyen hozzáférhetı helyen kell elhelyezni. TUDNIVALÓ: Az összes vonatkoztatás, melyek a BAL, JOBB, ELÖL, HÁTUL jelöléssel vannak ellátva, amennyiben nincs máshogy megadva az eszköz relatív pozícióját jelentik a vezetıüléshez viszonyítva, menetirány szerint elıre nézve. Az szerzıdéses Cub Cadet márkakereskedıje szívesen áll rendelkezésére a traktorjának karbantartásában, mely szükséges annak kielégítı üzemének biztosításához. A kereskedı rendelkezik betanított szerelı személyzettel, mely számára ismeretesek a legújabb szervizinformációk, akik a legújabb szerszámokat alkalmazzák és rendelkeznek az összes eredeti Cub Cadet alkatrésszel, melyek pontos illeszkedést és magas minıséget garantálnak. INFORMÁCIÓK LEKÉRÉSE TELEFONON A motorral kapcsolatos összes teljesítményre, teljesítményi adatokra és mőszaki adatokra vonatkozó kérdéssel kapcsolatosan a motor gyártója illetékes. Amennyiben problémája van a traktorral és/vagy eszközzel, kérdése van ezen eszköz üzemével, vagy karbantartásával kapcsolatban, vagy kiegészítı információkra lenne szüksége, amelyek nem találhatóak meg ebben a kezelési útmutatóban kérjük forduljon márkakereskedıinkhez. Amennyiben segítségre lenne szüksége az Ön közelében lévı márkakereskedı megtalálásához kérjük forduljon a nagykereskedıhöz. Mielıtt Ön márkakereskedıhöz fordul gyızıdjön meg róla, hogy rendelkezésére áll a traktora modellszáma(i) és a gyártási dátuma. 2

3 MODELL- ÉS SOROZATSZÁM FELÍRÁSA A traktor fı alkatrészei termékazonosító táblákkal vannak ellátva. Az ezen típustáblákon található számok fontosak, amennyiben szervizeltet a márkakereskedınél, vagy kiegészítı információra lenne szüksége a traktorral kapcsolatban. Mielıtt a traktort elsı alkalommal használná kérjük írja be a típustáblákon található számokat a lent található mezıkbe. - A traktor típustáblája a jobb oldali keretsínen található a jobb elsı kerék mögött. - A típustábla, amely a motormodellt/sorozatszámot tartalmazza, illetve a motorinformációs tábla a motor jobb oldalán van elhelyezve a befecskendezı szivattyú (levegıszőrı alatt) felett és mellett. - A váltó sorozatszámát tartalmazó típustábla a jobb oldali fékdob borításán található a jobb hátsó kerék mögött. - A ROPS típustáblája a bal oldali függıleges ROPS tartóján található. Típustábla traktormodell: Motorinformációk: Típustábla váltó: Típustábla ROPS: Modellszám Motormodell Sorozatszám ROPS sorozatszám Gyártási dátum (sorozatszám) Sorozatszám 3

4 A TRAKTOR HELYES HASZNÁLATA Ez az eszköz a következı használati célokra használható: - Traktor normál használatra, mezı- és erdıgazdasági, növénytermesztési feladatokra és téli szolgálatra. - Az ezen kezelési útmutatóban található leírásoknak és biztonsági tudnivalóknak megfelelıen. Minden ezen túlmenı használat nem rendeltetésszerő használatnak minısül. A felhasználó felel minden személyi sérülésért és anyagi kárért; az eszközön elvégzett önhatalmú változtatások a gyártó felelıségét kizárják az azokból eredı károkkal kapcsolatban. Figyelem: Ez az eszköz alapkivitelben nincs a közutakon és közterületeken történı üzemre kialakítva. A közutakon és közterületeken történı használathoz átalakítások szükségesek és be kell tartani a közútra vonatkozó törvényi elıírásokat. 4

5 UTASÍTÁS A BIZTONSÁGOS ÜZEMHEZ FIGYELEM: EZ A SZIMBÓLUM FONTOS BIZTONSÁGI TUDNIVALÓKAT JELÖL, MELYEK BE NEM TARTÁSA SZEMÉLYI SÉRÜLÉSEK ÉS/VAGY ANYAGI KÁROK ELİIDÉZÉSÉNEK VESZÉLYÉT JELENTHETI. AZ ESZKÖZ ELSİ ÜZEMBEVÉTELE ELİTT GONDOSAN OLVASSA EL A KEZELÉSI ÚTMUTATÓT. EZEN UTASÍTÁSOK BE NEM TARTSA SZEMÉLYI SÉRÜLÉSEKHEZ VEZETHET. AMENNYIBEN EZT A SZIMBÓLUMOT LÁTJA MEGFELELİKÉPPEN JÁRJON EL. FIGYELEM: A kipufogógázok, illetve annak egyes alkotórészei, illetve az eszköz bizonyos alkatrészei olyan vegyi anyagokat tartalmaznak, bocsáthatnak szabadon, melyek köztudottan rákot, születési rendellenességeket, vagy a szaporodóképesség károsodását okozhatják. VESZÉLY: Ez az eszköz úgy lett megtervezve, hogy azt a kezelési útmutató utasításainak megfelelıen biztonságosan lehessen üzemeltetni. Mint minden más motorhajtású eszköznél a kezelı óvatlan viselkedése, vagy hibája komoly sérülésekhez vezethet. A balesetek elkerülésének érdekében olvassa el az üzembevétel elıtt a biztonsági tudnivalókat és tegye meg a szükséges óvintézkedéseket. Ezen biztonsági tudnivalók be nem tartása súlyos sérüléseket, vagy halált okozhat. 1. ÁLTALÁNOS ÜZEM - Az indítás elıtt olvassa el a kezelési útmutatóban található összes utasítást, gyızıdjön meg róla, hogy megértette azokat és tartsa be ıket. Tartsa meg a kezelési útmutatót a késıbbi rendszeres utánanézés érdekében évnél fiatalabb személyek nem kezelhetik a gépet. Tudnia kell, hogy a gépet és a kezelıelemeket hogyan kell gyorsan lekapcsolni. - A biztonságos üzem csak a bukócsı és a biztonsági öv használata mellett garantált. Amennyiben a gép felborul miközben a bukócsı nincsen felszerelve, vagy a biztonsági öv nincsen bekötve, ez súlyos sérüléseket, vagy halált okozhat. - Mindig kapcsolja be a biztonsági övet, kivétel, ha a bukócsı el lett távolítva, vagy lehajtott állásban van. - Az eszközre történı fel- és leszállásnál használja a kapaszkodókat és a fellépıket, hogy elkerülhesse az eszközrıl történı lecsúszást. A fellépı felületét tartsa sár- és koszmentesen. - Viseljen masszív munkacipıt nagy talppal. Soha ne viseljen tornacipıt, vagy szandált és ne vezessen mezítláb. - Ne viseljen laza ruházatot és ékszert. Ezek beleakadhatnak a mozgó alkatrészekbe. - Az eszközzel egyszerre csak egy személy közlekedhet. Az eszközön a vezetıülés az egyetlen biztonságos hely. Ne vigyen magával utasokat. - Tartsa az összes biztonsági táblát tisztán és olvasható állapotban. Cseréljen minden hiányzó, olvashatatlan, vagy sérült biztonsági táblát. - Ne dolgozzon ezzel az eszközzel, ha fáradt, beteg, vagy alkoholos, kábítószeres, vagy gyógyszeres befolyásoltság alatt áll. - Ezen eszközhöz csak az MTD eredeti alkatrészeit és tartozékait használja. Olvassa el az eredeti tartozék minden utasítását, bizonyosodjon meg róla, hogy megértette azokat és tartsa be ıket. - Az eszköz elindítása elıtt aktiválja a rögzítıféket, állítsa a PTO kapcsolót KI állásba, állítsa át lent a vezérlıkart és állítsa a meghatározott távvezérlı szelepkarokat semleges állásba. - Az eszköz elindításánál, vagy a felszerelések kezelésénél mindig a vezetı ülésen üljön. Ilyenkor soha ne álljon a gép mellé. 5

6 - Soha ne próbálja meg a biztonsági berendezéseket kiiktatni. Rendszeresen ellenırizze azok elıírásszerő mőködését. A biztonsági berendezések hibás mőködésének esetén forduljon közvetlenül a Cub Cadet márkakereskedıjéhez. - Ügyeljen arra, hogy járó motornál ne érjen a vezérlıpedálokhoz, mert ez a gép váratlan mozgásához vezethet. - Soha ne hagyja a járó gépet ırizetlenül. Leszállás elıtt mindig kapcsolja ki a PTO-t, aktiválja a rögzítıféket és állítsa le a motort. - A traktort soha ne parkolja le meredek lejtın. - A vontatási munkákat kizárólag a vonórúdon keresztül, vagy az alsó felszerelés csatolójával, annak alsó állásában végezzen. Ügyeljen arra, hogy a biztonsági stift be legyen helyezve. Amennyiben a vontatókészülék helyett a hátsó tengelyt, vagy a tengely felett elhelyezkedı bármely más pontot használja a gép ezáltal könnyen felborulhat. - Ügyeljen arra, hogy a súlyok a gépen a lehetı legegyenletesebben legyenek elosztva. Szerelje fel az elsı ellensúlyokat a 3 pontos felfüggesztı szerkezet nagy tömegeinek ellensúlyozásához. Ne használja a gépet a megfelelı elöl elhelyezett ellensúlyok nélkül. - Azon vontatott jármőveknek, melyek teljes tömege meghaladja a gép tömegét olyan saját fékrendszerrel kell rendelkezniük, melyet a vezetıülésbıl lehet mőködtetni. - Állás közben ne hagyja a felszerelhetı eszközöket felemelt állapotban. - Ügyeljen a közúti forgalomra, ha út közelében dolgozik, vagy azt keresztezi. Amennyiben a nyilvános úton való közlekedés a helyi jog értelmében megengedett használja a vészvillogót és a LASSÚ JÁRMŐ táblát. - Éjszaka ügyeljen arra, hogy az összes lámpa és/vagy fényszóró mőködjön. - Mindig ügyeljen arra, hogy merre megy, különösen a beláthatatlan sarkokra, fákra, vagy más tárgyakra, melyek akadályozzák Önt a terület belátásban. - Ellenırizze a rendelkezésre álló magasságot, mielıtt elektromos vezetékek, hidak, vagy mélyen lelógó ágak alatt halad át, épületekbe megy be, vagy épületekbıl jön ki, vagy minden más helyzetben, melyeknél a kezelı és/vagy a bukócsı nekiütközhet valaminek és ezáltal súlyos sérülések keletkezhetnek. - A nehézségek elkerülésének érdekében mindig haladjon óvatosan, biztonságos sebességgel. Legyen különösen óvatos, ha egyenetlen talajon, árokban, vagy lejtın keresztben, vagy kanyarban közlekedik. - Amennyiben a gép fennakad használja a hátramenetet az adott hely elhagyásához és a gép elakadásának elkerüléséhez. 2. MUNKÁLATOK LEJTİN A lejtık a gép feletti uralom elvesztésének és a felborulásnak fı okai, amely súlyos sérülésekhez, vagy halálhoz vezethet. Minden egyes lejtı különös figyelmet követel meg Öntıl. Amennyiben nem tud hátrafele felmenni a lejtın, akkor hagyja azt, mivel egyéb esetben súlyos sérülések, vagy halál követezhet be. HELYES: - A lejtıkön csak felfele, vagy lefele közlekedjen, soha se keresztbe. - Távolítsa el az akadályokat, mint a kövek, ágak, stb. - Ügyeljen a lyukakra, gyökerekre, vagy buckákra. A gép egyenetlen területen felborulhat. A magas fő akadályozhatja ezen akadályok észlelését. - A lejtıkön történı közlekedéshez válassza az alacsony sebességtartományt. Soha ne nyomja ki a kuplungot, ha lefele halad a lejtın, hogy kihasználhassa a motorfék elınyeit. - Kövesse a gyártó utasításait az ellensúlyokkal kapcsolatban, melyekkel a stabilitás lesz növelve. - Lejtın mindig lassan és óvatosan közlekedjen. Soha ne változtassa meg hirtelen a sebességét, vagy az irányát. Gyors gázadás, vagy fékezés okozhatja a gép elsı részének felemelkedését és gyors hátra borulását, amely súlyos sérüléseket okozhat. - Kerülje a lejtın való elindulást, vagy megállást. Ha a kerekek elvesztik a tapadásukat kapcsolja ki a PTO-t és lassan, egyenesen menjen le a lejtın. 6

7 HIBÁS: - Lejtın csak akikor forduljon meg, ha ez elkerülhetetlen; de ezt lehetıleg lassan tegye. - Ne nyírjon füvet esı tereplépcsıkön, árkoknál, vagy vízparton. A gép hirtelen felborulhat, ha az egyik kerék átmegy a peremen. 3. GYEREKEK - Tragikus balesetekhez vezethet, ha a kezelı nem ügyel arra, hogy vannak-e a közelben gyerekek. Sokszor elıfordul, hogy a gép mágikusan vonzza a gyerekeket. Soha ne induljon ki abból, hogy a gyerekek még mindig ott tartózkodnak, ahol utoljára látta ıket. - Tartsa távol a gyerekeket a munkaterülettıl és adott esetben gondoskodjon róla, hogy más felnıttek figyelnek rájuk. - Legyen éber és kapcsolja le a gépet, ha gyerekek jönnek a munkaterületre. - A hátramenet elıtt és közben nézzen hátra és lefele, hogy nem tartózkodnak-e gyerekek a gép közelében. - Soha ne engedje a gyerekeknek, hogy a gépen utazzanak. Leeshetnek és súlyosan megsérülhetnek, vagy befolyásolhatják a biztonságos üzemet. - Soha ne engedje 16 évnél fiatalabb gyerekeknek, hogy a gépet kezeljék. A törvényi rendelkezéseknek megfelelıen adott esetben más korhatár lehet érvényes. A 16 évnél idısebb gyerekek a gépet csak szülıi felügyelet mellett és alapos oktatás után kezelhetik. - Legyen különösen óvatos, ha beláthatatlan sarkokhoz, fákhoz, vagy más tárgyakhoz ér, melyek gátolhatják az Ön számára a terület belátását. - Húzza ki az indítókulcsot, ha a gép ırizetlenül marad, hogy megakadályozza a gyerekek géppel történı játékát. 4. A PTO ÜZEME (KARDÁNTENGELY) - A PTO meghajtású felszerelhetı készülékeknél kapcsolja ki a PTO-t, állítsa le a motort és várjon, amíg a PTO teljesen leáll mielıtt oldaná a készülék tengelykapcsolóját és eltávolíthatja a felszerelhetı készüléket. - A PTO-n, vagy forgó alkatrészek közelében végzett munkánál ne viseljen laza ruházatot. - A sérülések elkerülésének érdekében a PTO meghajtású felszerelhetı készüléken soha ne végezzen beállítási, tisztítási, vagy karbantartási munkálatokat a gép járó motorja esetén. - Ügyeljen arra, hogy mindig mindegyik PTO borítás fel legyen szerelve. 5. BIZTONSÁGI KERET (ROPS) A gép borulás esetére egy védıszerkezettel (ROPS) van felszerelve, amelyet mindig mőködıképes állapotban kell tartani. Ajtókon történı áthaladáskor, illetve alacsony helységekben mindig legyen óvatos. - Soha ne végezzen semmilyen jellegő változtatást az ROPS-en. - Soha ne próbálja a fıkeret sérült alkatrészeit, vagy a tartókapcsokat javítani, vagy hegeszteni. Ezáltal a szerkezet meggyengülhet és ez veszélyeztetheti az Ön biztonságát.. - Soha ne biztosítsa a fıkeret alkatrészeit, vagy biztosítson a biztonsági kereten más eszközökkel, mint a megengedet speciális biztosítékok. - Soha ne rögzítsen köteleket, láncokat, vagy kábeleket vontatási célból az ROPSre. - Annak ellenére, hogy az ROPS a lehetı legnagyobb védelmet nyújtja Önnek soha ne vállaljon felesleges kockázatot. 6. SZERVIZ - Legyen különösen óvatos a benzin és más üzemanyagokkal kapcsolatban. Ezek fokozottan gyúlékonyak és a gızeik robbanásveszélyesek. Kizárólag az azokra engedélyezett tárolóedényeket használja. - Soha ne vegye le a tanksapkát, vagy töltsön be üzemanyagot miközben a motor jár. - Mindig teljesen csavarja vissza a tanksapkát és törölje le a melléfolyt üzemanyagot mielıtt elindítaná a motort, 7

8 mivel ellenkezı esetben tőz, vagy robbanás keletkezhet. - Oltson el minden cigarettát, szivart, pipát és egyéb gyújtóforrást. - Soha ne töltse fel a gépet épületen belül üzemanyaggal, mivel az üzemanyag gızei a zárt terekben felgyülemlenek. - Soha ne tároljon üzemanyagtartályt, vagy a gépet olyan épületen belül, ahol nyílt láng, vagy szikra keletkezhet, pl. gázbojler, vagy kandalló által. - A hőtırendszer nyomás alatt áll. Soha ne távolítsa el a hőtısapkát, amikor a rendszer még meleg. Fordítsa el lassan a sapkát az elsı megakadásig, hogy a levétel elıtt nyomásmentesíthesse a tartályt. - A nyomás alatt távozó hidraulikafolyadék sérüléseket okozhat a bırön. Amennyiben a folyadék a bırbe jut azonnal keressen fel orvost. Soha ne próbálja a tömítetlen helyeket kézzel kitapintani. Ehhez használjon egy darab papírt, vagy kartonpapírt. - Soha ne hagyja a gépet zárt helységben járni. - A tőzveszély csökkentésének érdekében ügyeljen arra, hogy a gépen ne győljön össze szennyezıdés. A melléfolyt olajat, vagy üzemanyagot mindig azonnal törölje le. - Gyızıdjön meg a tisztítási, javítási, vagy karbantartási munkálatok elıtt, hogy minden mozgó alkatrész teljesen megállt. Ügyeljen arra, hogy az összes csavar és csavaranya meg legyen húzva úgy, hogy a gép mindig biztonságos üzemi állapotban legyen. - Soha ne próbálja meg a biztonsági berendezéseket kiiktatni. Rendszeresen ellenırizze azok elıírásszerő mőködését. - Rendszeresen ellenırizze a fékek mőködését. Végezze el a szükséges javítási munkálatokat. - A motor alkatrészei az üzem közben felforrósodnak és égési sérüléseket okozhatnak. Hagyja a blokkot kihőlni, mielıtt hozzáér. - Ne változtassa meg a motorvezérlés beállításait, vagy pörgesse túl a motort, mivel a túl magas fordulatszám veszélyes lehet. - Tartsa be a törvény elıírásait a hulladékok kezelésénél, pl. fáradtolaj. A folyadékok és anyagok nem szakszerő hulladékkezelése környezeti és természeti károkat okozhat. - Tájékozódjon a hulladékkezelés elıtt az illetékes természetvédelmi hivatalnál a hulladékok ártalmatlanításának helyes módjáról. Az újrahasznosító állomások be vannak rendezkedve az anyagok rendeltetésszerő és a környezetre nézve biztonságos ártalmatlanítására. - A folyadékok leengedésénél használjon megfelelı tárolóedényeket. Ne használjon élelmiszer-, vagy italtároló edényeket, amelyekrıl bárki is feltételezheti, hogy italt tartalmaznak. A folyadékok leengedése után azonnal ártalmatlanítsa a tárolóedényeket. - Ne öntsön olajat, vagy más folyadékot a talajra, lefolyóba, vagy folyókba, tavakba, más felszíni vizekbe. Az olajok, üzemanyagok, hőtıfolyadékok, fékfolyadékok, szőrık, akkumulátorok, gumiabroncsok és más káros hulladékok kezelésénél járjon el a környezetvédelmi hivatal elıírásainak megfelelıen. - A gép tisztítására nem ajánljuk a gızborotva, vagy kerti slag használatát. Ezek által károsodhatnak az elektromos alkatrészek, kerékcsapok, szíjfeszítık, csapágyak, vagy a motor. Víz használata rövidebb élettartamot és gyakoribb karbantartási szükségességet eredményezhet. FIGYELEM: AZ ÖN FELELİSÉGE: Korlátozza ezen motorhajtású gép használatát olyan személyekre, akik a figyelmeztetéseket és a biztonsági tudnivalókat, amelyek ezen kezelési útmutatóban és a gépen találhatóak elolvasták, megértették és betartják. 8

9 Az eszközön található szimbólumok A gépen különbözı szimbólumokat és matricákat talál. A következıkben találja a szimbólumok magyarázatát: Figyelem! Üzembevétel elıtt olvassa el a kezelési útmutatót! Balesetveszély kidobott fő, vagy szilárd tárgyak által. Nem tartózkodhatnak személyek, különösen gyerekek, vagy állatok a munkaterületen. A meredek lejtıkön történı munka veszélyes lehet. Figyelem! Robbanásveszély Tartsa távol az illetéktelen személyeket a veszélyes területtıl! A vágószerszámokon való munkálatok elıtt húzza le a gyújtógyertya csatlakozóját! Tartsa távol az ujjait és a lábait a vágószerszámoktól! A gép beállítása, vagy tisztítása, vagy a gép vizsgálata elıtt kapcsolja ki a gépet és húzza le a gyújtógyertya csatlakozóját. Akkumulátorsav/marásveszély A gépen történı mindennemő munka elıtt húzza ki a kulcsot a gyújtáskapcsolóból és tartsa be ezen kezelési útmutató elıírásait. Tartsa ezen szimbólumokat a gépen mindig olvasható állapotban. Balesetveszély forgó kések, vagy alkatrészek által. 9

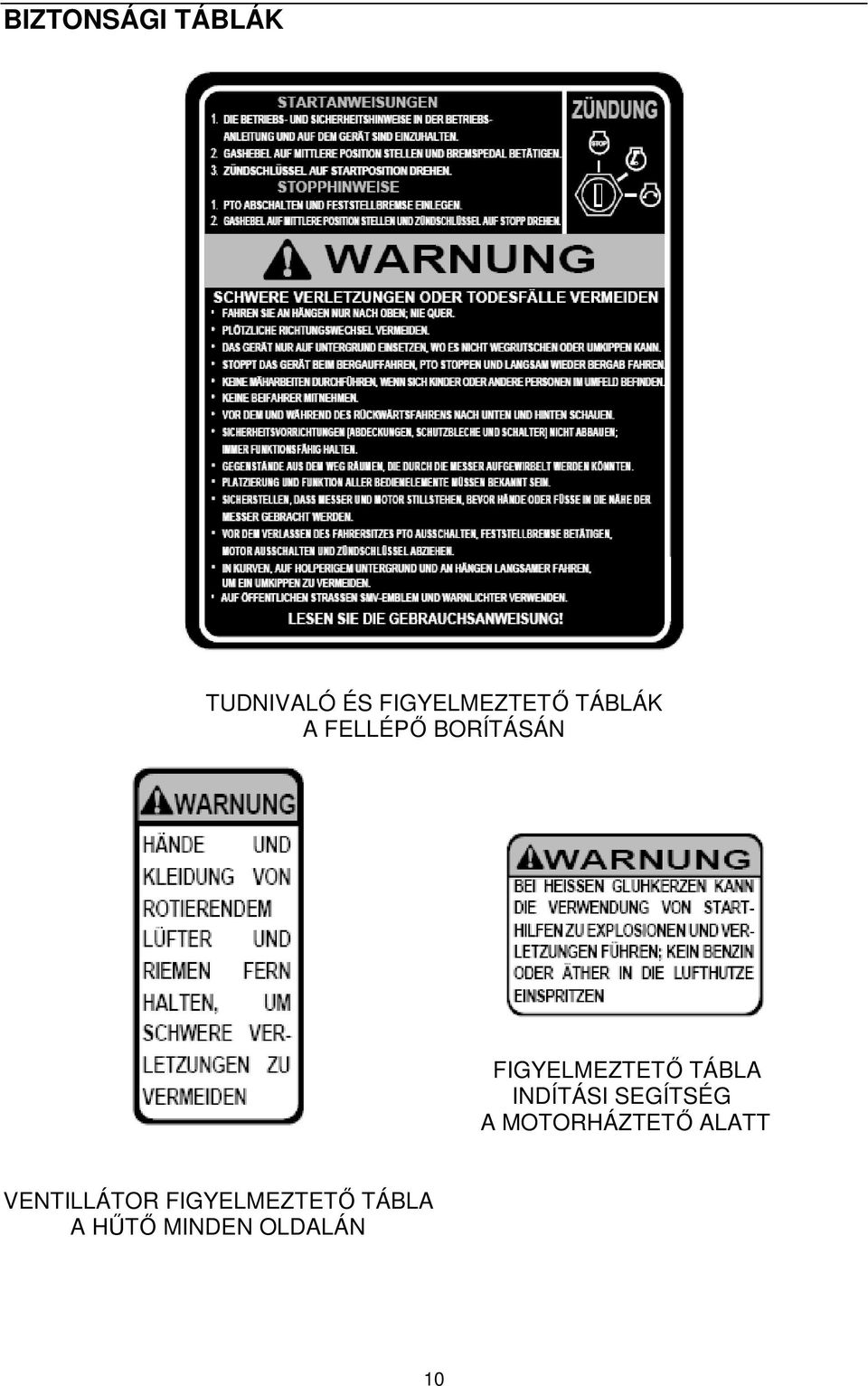

10 BIZTONSÁGI TÁBLÁK TUDNIVALÓ ÉS FIGYELMEZTETİ TÁBLÁK A FELLÉPİ BORÍTÁSÁN FIGYELMEZTETİ TÁBLA INDÍTÁSI SEGÍTSÉG A MOTORHÁZTETİ ALATT VENTILLÁTOR FIGYELMEZTETİ TÁBLA A HŐTİ MINDEN OLDALÁN 10

11 BIZTONSÁGI TÁBLÁK (FOLYT.) PTO FIGYELMEZTETİ TÁBLA A HÁTSÓ PTO BORÍTÁSON AKKUMULÁTOR FIGYELMEZTETİ TÁBLA A MOTORHÁZTİ ALATT BORULÁS FIGYELMEZTETİ TÁBLA A SÁRVÉDİN HÁTUL JOBB OLDALON 11

12 1. FEJEZET: KEZELİELEMEK ÉS FUNKCIÓ KEZELİELEMEK A PADLÓN ÉS A MŐSZERFALON 1. ábra A Kormány B PTO-kapcsoló C Gázkar D Gyújtáskapcsoló E Fékpedál F Menetpedál (elıre/hátra) G Ülésállítás H Pedál, Differenciálzár J Rögzítıfék K Vészvillogó kapcsolója L Fényszóró kapcsolója M Mőszerfal * A kormány és az ülés a kezelıelemek jobb láthatósága miatt az 1. ábrán csak jelölve 12

13 TUDNIVALÓ: A BAL és JOBB vonatkoztatások a gép oldalaira vonatkoznak a vezetı pozíciójához viszonyítva, menetirányba tekintve. Az ELÖL megnevezés a gép hőtırács felöli végére vonatkozik; a HÁTUL megnevezés a gép vonóhorga felöli végére. A. Kormány A kormány a mőszerfal közepén helyezkedik el. A gép menet közben bal, vagy jobb oldalra történı irányítására szolgál. TUDNIVALÓ: Ez a gép hidraulikus szervokormánnyal van felszerelve. Lehetséges a kormány középsı részének és küllıinek kicserélése. B. PTO-kapcsoló (kardántengely) A gyújtáskapcsolónak három állása van. KI 3. ábra a motor és az elektronika ki vannak kapcsolva. BE az elektronika és a gyújtógyertyák el vannak látva árammal. START az önindító elindítja a motort. Engedje el a kulcsot miután a motor beindult. E. Fékpedál 2. ábra A PTO-kapcsoló egy billenı kapcsoló, amely a mőszerfalon a kormánytól jobbra található. Nyomja le a PTO-kapcsoló felsı részét a PTO bekapcsolásához. Nyomja le a kapcsoló alsó részét a PTO kikapcsolásához. C. Gázkar 4. ábra A fékpedál a jobb oldali padlólemezen elıl található. A fékpedál lenyomásával a gép fékezve lesz és a hidrosztatikus hajtómő semleges állásba lesz kapcsolva. A gép elindításához nyomja be tövig a fékpedált a biztonsági kapcsoló aktiválásához. F. Menetpedál (elıre/hátra) A gázkar a mőszerfalon a kormánytól jobbra található. A kar kiválasztott állásának megfelelı motorfordulatszám lesz megtartva. A kar hátrafele történı húzásánál a motor fordulatszáma növelve lesz. A menetpedál (elıre/hátra) egy önmagát semleges állásba visszaállító billenı pedál, amely a jobb oldali padlólemezen található. D. Gyújtáskapcsoló TUDNIVALÓ: A véletlenszerő elindítás és/vagy az akkumulátor lemerülésének elkerüléséhez mindig húzza ki a kulcsot a gyújtáskapcsolóból, ha nem használja a gépet. Elıremenet 5. ábra Elıre való haladáshoz nyomja le lassan a pedál elsı részét. A gép elırehaladási sebessége közvetlenül attól függ, hogy a pedál elsı fele mennyire van lenyomva. 13

14 Hátramenet FIGYELEM: Bizonyosodjon meg róla, hogy nem találhatóak személyek, állatok, vagy akadályok a gép mögötti területen és válasszon alacsony menetfokozatot, hogy meg tudja ırizni a gép feletti uralmát. A hátramenethez lassan nyomja le a pedál hátsó felét. G. Ülésállítás Az ülés beállítására szolgáló kar az ülés alatt baloldalon található. Ezzel a karral lehet az ülést elıre, illetve hátra mozgatni. J. Rögzítõfék 7. ábra A rögzítıfék a mőszerfalon, a kormány alatt található. A rögzítıfék oldásához nyomja le a teljesen benyomott fékpedál mellett a rögzítıféket és ezután engedje fel a fékpedált. K. Vészvillogó kapcsolója H. Differenciálzár pedálja 8. ábra 6. ábra A hajtómő differnciálmővének zárására szolgáló pedál a bal oldali taposófelületen hátul található. A differenciálzár arra szolgál, hogy a nedves, vagy laza talajon plusz tapadás legyen elérhetı. A pedál lenyomása megakadályozza, hogy a hátsó kerekek egymástól függetlenül forogjanak. FIGYELEM: Bekapcsolt differenciálzár mellett nagyobb kormányzási erı szükséges. A gépet ne mozgassa bekapcsolt differnciálmővel úton, vagy nagy sebességgel. TUDNIVALÓ: Gyepen, vagy más ápolt talajon történı megfordulásnál kapcsolja ki a differenciálzárat a gumiabroncsok, vagy a talaj károsodásának elkerülésének érdekében. A vészvillogó kapcsolója egy billenı kapcsoló, amely a mőszerfalon, a kormánytól balra található. Nyomja le a vészvillogó kapcsolójának felsı részét a villogó jelzıfények bekapcsolásához. L. Fényszóró kapcsolója FIGYELEM: Mindig kapcsolja be a vészvillogót, ha nyilvános úton, vagy annak közelében dolgozik. 9. ábra A fényszóró kapcsolója egy billenıkapcsoló, amely a mőszerfalon, a kormánytól balra található. Nyomja le a fényszóró kapcsolójának felsı részét a fényszórók, a mőszerfal világítás és a hátsó lámpák bekapcsolásához. 14

15 M. Mőszerfal 1. Üzemanyagszint jelzı Az üzemanyagszint jelzı az üzemanyagtartályban található üzemanyag mennyisérıl ad tájékoztatást. Amennyiben a mutató jobbra mutat, akkor a tartály tele van. Az üzemanyagszint jelzı csak akkor mőködik, ha a gyújtáskapcsoló ON (BE) állásban van. 2. Fordulatszámmérı A fordulatszámmérı a motor sebességét mutatja fordulat per percben (Ford/perc). Az optimális motorfordulatszám 3400 és 3600 Ford/perc között van. A PTO meghajtással rendelkezı felszerelhetı készülékekkel történı üzemnél a fordulatszámmérı mutatójának mindig a zöld mezıben kell lennie. 3. Akkumulátor jelzılámpája Akkor világít, ha az üzemi feszültség 11,5 Volt (+ 0,5 / 1,0) alá süllyedt. Az akkumulátor feszültsége ezen kívül az üzemóra számlálón jelenik meg. Amennyiben ez a lámpa az üzem közben felvillan az üzemóra számlálón megfelelı érték látható, ebben az esetben meg kell keresni ennek lehetséges okait és kapcsolatba kell lépni a szerzıdéses MTD márkakereskedıvel. TUDNIVALÓ: Az indításnál a kulcs ON (BE) állásba való fordításakor a lámpa rövid idıre felvillan és az üzemóra számlálón rövid ideig megjelenik az akkumulátor feszültsége. 4. Olajnyomás jelzılámpája Ez a figyelmeztetı lámpa a motorolaj alacsony nyomását jelzi. Ha ez a lámpa felvillan azonnal állítsa le a motort és ellenırizze a motorolaj szintjét. Amennyiben a motorolaj szintje az elıírt mezıben van és a lámpa továbbra is ég lépjen kapcsolatba az MTD márkakereskedıjével. TUDNIVALÓ: Az indítókulcs ON (BE) állásában az olajnyomás jelzılámpája világít, de a motor elindítása után kis idıvel el kell aludnia. 5. PTO bekapcsolva jelzılámpa Ez a lámpa akkor világít, ha a PTO kapcsoló be lett nyomva és ENGAGED (AKTIVÁLVA) állásban van miközben az indítókulcs ON (BE) 10. ábra állásban van. Ellenırizze ezt a lámpát, ha a motor nem indul és a motor az indítókulcs START állásában meg lesz forgatva ennek a lámpának eközben nem szabad világítania. Adott esetben kapcsolja a PTO-kapcsolót DISENGAGED (DEAKTIVÁLVA) állásba. 6. Fék nyomva jelzılámpa Ez a lámpa akkor világít, ha a fékpedál teljesen be van nyomva, vagy a rögzítıfék aktivált állapotban van és az indítókulcs az ON (BE) állásba lesz fordítva. Ellenırizze ezt a lámpát, ha a motor nem indul és a motor az indítókulcs START állásában meg lesz forgatva ennek a lámpának eközben világítani kell. Adott esetben nyomja be teljesen a fékpedált. 7. Üzemóra számláló / akkumulátor jelzı Az üzemóra számláló az órákat és a tizedórákat (legjobb oldali szám) számlálja. Az üzemóra számláló akkor lesz aktiválva, ha az indítókulcsot az ON (BE) állásba fordítja. Mivel elıfordulhat, hogy az indítókulcsot véletlenül állítja ON (BE) állásba a valós üzemórákról célszerő jegyzıkönyvet vezetni annak biztosításának érdekében, hogy a karbantartási intervallumok az elıírásnak megfelelıen betarthatóak legyenek. TUDNIVALÓ: Az indítókulcs indításkor való ON (BE) állásba fordításakor rövid ideig az akkumulátor üzemi feszültsége lesz kijelezve, ezután az üzemórák teljes száma jelenik meg. 8. Vízhımérséklet jelzılámpája Amennyiben ez a lámpa felvillan, az azt jelenti, hogy a motor hőtıfolyadékának hımérséklete túl magas. Amennyiben a traktor üzeme közben villan fel tehermentesítse a jármővet és próbálja meg lehőteni a motort úgy, hogy közepes fordulatszámon néhány percig járatja. Állítsa le a motort és ellenırizze a lehetséges okokat (pl. túl kevés hőtıfolyadék, eltömıdött ventillátorrostély). 9. Izzítógyertya jelzılámpája Ez a szimbólum akkor világít, ha az indítókulcsot az ON (BE) állásba fordítja. Egy meghatározott ideig világít, amíg az izzítógyertya melegíti a dízelmotor elıkamráját. 15

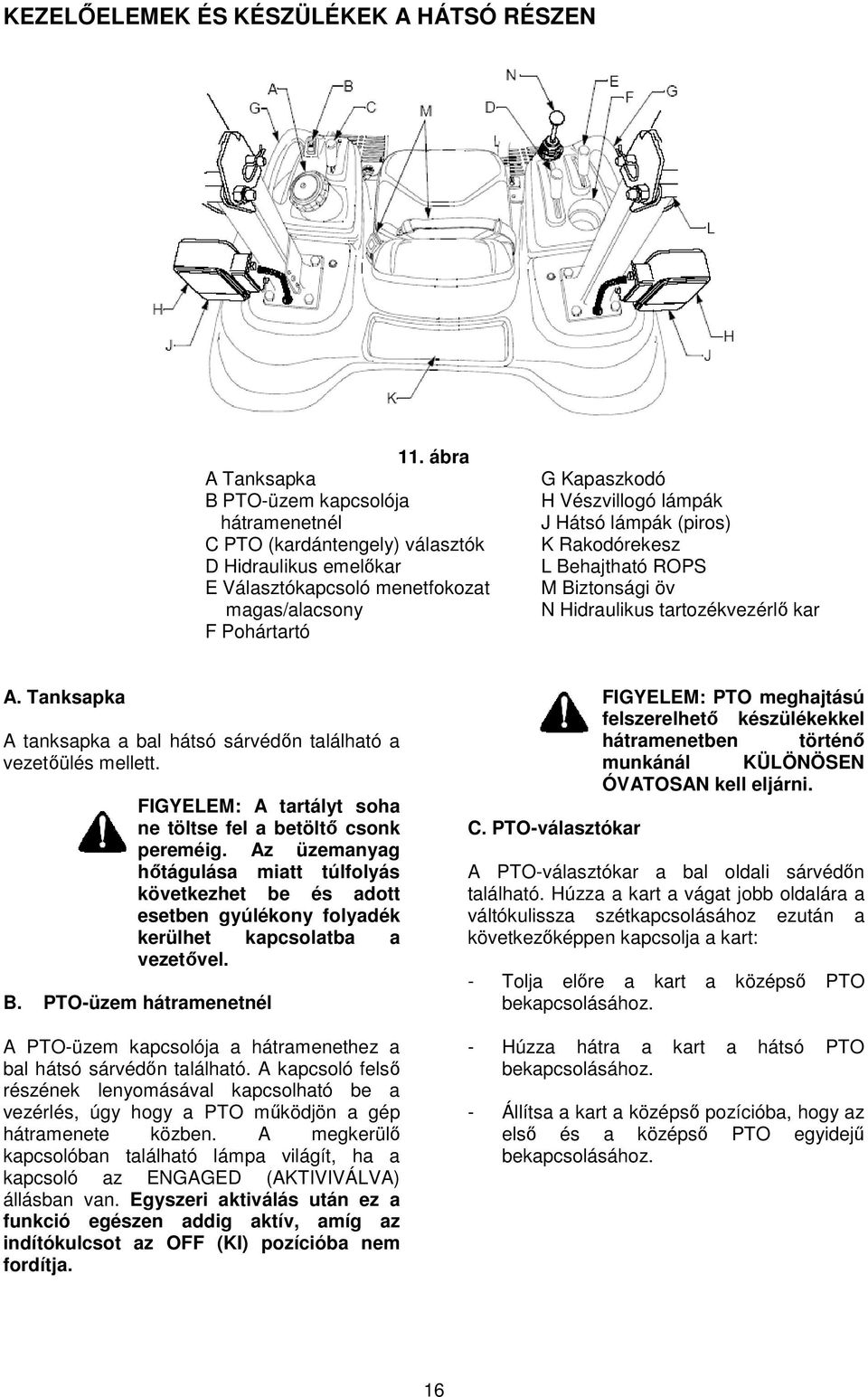

16 KEZELİELEMEK ÉS KÉSZÜLÉKEK A HÁTSÓ RÉSZEN 11. ábra A Tanksapka B PTO-üzem kapcsolója hátramenetnél C PTO (kardántengely) választók D Hidraulikus emelıkar E Választókapcsoló menetfokozat magas/alacsony F Pohártartó G Kapaszkodó H Vészvillogó lámpák J Hátsó lámpák (piros) K Rakodórekesz L Behajtható ROPS M Biztonsági öv N Hidraulikus tartozékvezérlı kar A. Tanksapka A tanksapka a bal hátsó sárvédın található a vezetıülés mellett. FIGYELEM: A tartályt soha ne töltse fel a betöltı csonk pereméig. Az üzemanyag hıtágulása miatt túlfolyás következhet be és adott esetben gyúlékony folyadék kerülhet kapcsolatba a vezetıvel. B. PTO-üzem hátramenetnél A PTO-üzem kapcsolója a hátramenethez a bal hátsó sárvédın található. A kapcsoló felsı részének lenyomásával kapcsolható be a vezérlés, úgy hogy a PTO mőködjön a gép hátramenete közben. A megkerülı kapcsolóban található lámpa világít, ha a kapcsoló az ENGAGED (AKTIVIVÁLVA) állásban van. Egyszeri aktiválás után ez a funkció egészen addig aktív, amíg az indítókulcsot az OFF (KI) pozícióba nem fordítja. C. PTO-választókar FIGYELEM: PTO meghajtású felszerelhetı készülékekkel hátramenetben történı munkánál KÜLÖNÖSEN ÓVATOSAN kell eljárni. A PTO-választókar a bal oldali sárvédın található. Húzza a kart a vágat jobb oldalára a váltókulissza szétkapcsolásához ezután a következıképpen kapcsolja a kart: - Tolja elıre a kart a középsı PTO bekapcsolásához. - Húzza hátra a kart a hátsó PTO bekapcsolásához. - Állítsa a kart a középsı pozícióba, hogy az elsı és a középsı PTO egyidejő bekapcsolásához. 16

17 D. Hidraulikus emelıkar pozícióvezérléssel A hidraulikus emelıkar a jobb hátsó sárvédın található. Ezzel a karral lehet a 3 pontos felfüggesztı szerkezet emelıkarjainak állását vezérelni. Közvetlen összefüggés van a kar állása és a felszerelhetı készülékek magassága között. - Az emelıkarok leengedéséhez tolja elıre az emelıkart, amíg el nem éri a kívánt magasságot. - Az emelıkarok felemeléséhez húzza hátra az emelıkart, amíg el nem éri a kívánt magasságot. E. Választókapcsoló a magas/alacsony sebességtartományhoz Ez a magas, vagy alacsony sebességtartomány választására szolgáló kar a jobb sárvédın található. A kar két tartománnyal és egy semleges állással rendelkezik. A kart alacsonyra, vagy magasra kell állítani, mielıtt az elıre-, vagy a hátrahaladáshoz lenyomja a menetpedált. Húzza a kart a vágat bal oldalára a váltókulissza szétkapcsolásához, ezután a következıképpen kapcsolja a kart: - Tolja a kart elıre a magas tartományba történı kapcsoláshoz. - Húzza a kart hátra az alacsony tartományba történı kapcsoláshoz. - Állítsa a kart a középsı pozícióba a semleges álláshoz. F. Pohártartó FIGYELEM: Soha ne próbálja menetközben a tartományokat átkapcsolni. A pohártartó a jobb sárvédın található. G. Kapaszkodó A kapaszkodók a bal és jobb oldali sárvédık borításába vannak integrálva. A kapaszkodókat a könnyebb fel- és leszálláshoz is lehet használni. H. Vészvillogók Vészvillogó az ROPS tartó mindegyik oldalán található. A jelzılámpák akkor villognak, ha a vészvillogó kapcsolója be lett kapcsolva. Mindig kapcsolja be a vészvillogót, ha másokat figyelmeztetni akar, hogy a gép az ı közelükben dolgozik. J. Hátsó lámpák A hátsó lámpák akkor világítanak, ha az indítókulcs a BE állásban van és a fényszóró kapcsolója be van kapcsolva. K. Rakodórekesz A rakodórekesz a vezetıülés mögött található. Alkalmas kis tárgyak elhelyezésére. L. Behajtható ROPS (bukócsı) Az ROPS feladata, hogy a felhasználót megóvja a sérülésektıl, ha a gép véletlenül felborul. A bukócsı lehajtható, hogy alacsony szabad fejmagassággal rendelkezı területeken is lehessen dolgozni. A védelem alacsony fokú, ha a biztonsági öv nincs bekötve, és teljesen megszőnik, ha a bukócsı le van hajtva. M. Biztonsági öv A biztonsági öv az ROPS bukócsıvel együtt jelentıs mértékben csökkentheti a felhasználó súlyos sérülésének veszélyét, ha a gép egy baleset során felborul. FIGYELEM: NE használja a biztonsági övet, ha az ROPS le van hajtva, vagy a bukócsı el lett távolítva. N. Hidraulikus tartozékvezérlı kar A hidraulikus tartozékvezérlı kar elöl a jobb oldali sárvédın található. Ezzel a karral lehet a felszerelhetı készülékek mozgását a gép kiegészítı hidraulikáján keresztül vezérelni. 17

18 2. FEJEZET: KEZELÉS BUKÓCSİ (ROPS) Ez a traktor egy lehajtható bukócsıvel (ROPS) és biztonsági övvel van felszerelve. A kettı együttes használata a traktor felborulásakor jelentısen csökkenti a vezetı sérülésének mértékét. Az ROPS nyújtotta biztonság minimálisra csökken, ha a biztonsági öv nincs megfelelıen beállítva ÉS becsatolva. Bıvebben a biztonsági öv beállítását lásd BEÁLLÍTÁSOK címszó. 12. ábra FIGYELEM: ROPS-szel ellátott traktor használatakor mindig csatolja be a biztonsági övet. Amennyiben az ROPS lehajtott állapotban van, vagy el lett távolítva a biztonsági övet nem szabad becsatolni. Az ROPS-szel ellátott traktor üzeménél a következı biztonsági tudnivalókat kell betartani: - Ügyeljen a fejmagasságban található kiugrásokra. Ügyeljen az áthaladási magasságra ajtón, ajtónyíláson történı áthaladáskor, illetve a lelógó tárgyakra, mint áramvezetékek, vagy faágak. A lelógó tárgyak beleakadhatnak az ROPS-ba és a traktor felborulását okozhatják. - Az ROPS-t nem szabad megváltoztatni különbözı alkatrészek felfúrásával, felcsavarozásával, vagy felhegesztésével. - Ne használja az ROPS-t különbözı tárgyak a traktorral történı vontatásához. A vontatási munkákhoz CSAK a traktor vonórúdját használja. - Baleset után gondosan vizsgálja meg az ROPS-t sérülésekre nézve és adott esetben cseréltesse ki azt a Cub Cadet márkakereskedıjénél. Ne próbálja meg az ROPS-t javítani. A ROPS LEHAJTÁSA A lehajtható ROPS lehetıvé teszi a vezetı részére, hogy az ROPS-t gyorsan leengedje az alacsony fejfeletti magassággal rendelkezı területeken történı munkához. De csak akkor használja az ROPS-t a leengedett állásban, ha az mindenképpen szükséges. Lehetıleg mindig dolgozzon a függıleges állású ROPSszel. FIGYELEM: A leengedett ROPS nem nyújt semmilyen védelmet boruláskor. Amennyiben az ROPS leengedett állásban van a biztonsági övet NEM szabad becsatolni. Az ROPS-t a következıkben leírtak szerint lehet állítani: - Oldja kicsit a két hatszöglető csavart az ROPS elülsı felén, hogy csökkentse az ROPS-re ható nyomást. Lásd 13. ábra. - Húzza ki a két belsı csapszeget, támassza le az ROPS-t és húzza ki a szemes tehercsapszegeket. Lásd 13. ábra. Engedje le óvatosan az ROPS-t. - Helyezze vissza a teherhordó szemes csapszegeket és a sasszegeket, hogy azok ne vesszenek el. 13. ábra Az ROPS felállítása a következıképpen történik: - Húzza ki a belsı sasszegeket és a teherhordó szemes csapszegeket az ROPS felállításához. - Helyezze vissza a teherhordó szemes csapszegeket és biztosítsa azokat a belsı sasszegekkel. - Húzza meg az ROPS-en található hatszöglető csavarokat, majd a hatszöglető ellenanyákat. 18

19 BIZTONSÁGI ZÁROLÓ RENDSZER Ez a traktor a felhasználó biztonságának érdekében egy biztonsági zároló rendszerrel lett felszerelve. Amennyiben a zároló rendszer meghibásodik a traktort nem szabad használni. Ilyen esetben forduljon a Cub Cadet márkakereskedıjéhez. A zároló rendszer megakadályozza a motor elindulását, vagy elindítását ha a fékpedál nincs teljesen benyomva és a PTO nem KI állásban van. - A biztonsági zároló rendszer kikapcsolja a motort, ha a vezetı elhagyja a vezetıülést a rögzítıfék aktiválása nélkül. - A biztonsági zároló rendszer kikapcsolja a motort, ha a vezetı elhagyja a vezetıülést és a PTO még az ENGAGED állásban van, még akkor is, ha a rögzítıfék aktiválva lett. TUDNIVALÓ: A PTO-kapcsolónak KI állásban kell lennie, hogy a motort újra be lehessen indítani. - A biztonsági zároló rendszer kikapcsolja a PTO-t, ha a menetpedál hátramenet állásba lesz kapcsolva, amennyiben a nincs PTO-üzem hátramenetben aktiválva. TUDNIVALÓ: Amennyiben a PTO-üzem hátramenetben be lett kapcsolva ez a funkció mindaddig aktív, amíg az indítókulcs a KI állásba nem lesz kapcsolva. A TRAKTOR ÜZEMANYAGGAL VALÓ FELTÖLTÉSE Az üzemanyagtartályt csal tiszta, friss dízel üzemanyaggal töltse fel. 45 oktánszámú üzemanyag használata javasolt, de minimálisan 40 oktánszámú üzemanyag használata lehetséges. Az üzemanyag frissességének garantálásának érdekében csak olyan mennyiségben vásároljon üzemanyagot, amelyet 30 napon belül felhasznál. TUDNIVALÓ: NE használjon a dízelmotorhoz KEROZINT, VAGY BENZINT. Ez károsíthatja a motort. A motorhoz használjon jó minıségő Nr. 2 típusú dízel üzemanyagot. Szélsıségesen alacsony hımérséklet esetén viszont használjon Nr. 1 típusú dízel üzemanyagot, vagy az Nr. 1 és az Nr. 2 típusú üzemanyagok keverékét. A legtöbb országban a dízel üzemanyagok keverékként kaphatóak és a szezonális hımérsékletingadozásokhoz igazítják azokat. Ezért fontos, hogy az üzemanyag vásárlásánál tartsuk szem elıtt, hogy a szezonfüggı keverékeket nem szabad felhasználni, ha a környezet hımérséklete megváltozik. FIGYELEM Az üzemanyagtartályt soha ne töltse fel a betöltı csonk felsı pereméig. A hıtágulás miatt a dízel üzemanyag a tanksapkán található szellızınyílásokon keresztül kifolyhat és a felhasználó kapcsolatba kerülhet az üzemanyaggal. - A traktor üzemanyaggal való feltöltése közben ne dohányozzon. - Ne töltse fel az üzemanyagtartályt, ha a motor jár, vagy még meleg. - A tanksapka a baloldali sárvédın található, a vezetıülés mellett. Csavarja le a tanksapkát és töltse fel az üzemanyagtartályt egy arra engedélyezett tárolóedénybıl. Ne töltse a tartályt a peremig. Hagyjon helyet, hogy az üzemanyag esetlegesen kitágulhasson. - Csavarozza szorosan vissza a tanksapkát és azonnal törölje le a kifolyt üzemanyagot. - Az elpárolgás minimalizálásának érdekében az üzemanyagtartályt mindig tartsa a lehetı legjobban tele, tegye ezt anélkül, hogy a peremig feltöltené azt. Bevált módszer az üzemanyagtartály munkanap utáni feltöltése, hogy az éjszakai párolgást elkerülhessük. - Ne ürítse ki a tartályt szárazra. Ha a gépet addig használja, hogy az üzemanyag hiánya miatt leáll, akkor a csöveket légteleníteni kell és az üzemanyagrendszert újra kell inicializálni. FIGYELEM: A motor befecskendezı rendszerében található üzemanyag magas nyomás alatt áll. Ezért csak ehhez értı szakemberek próbálják meg az üzemanyag befecskendezı rendszert karbantartani. Soha nem próbálja a tömítetlenségeket kézzel kitapintani. ÚJ TRAKTOR BEJÁRATÁSA Bevált módszer, hogy az elsı pár üzemóra alatt óvatosan bánjon a géppel az új traktor optimális teljesítményének eléréséhez. - Soha ne terheljen maximálisan egy új motort. Hagyja, hogy a motor bemelegedjen. - Lehetıleg ne járassa hosszabb idın keresztül a motort terheletlen állapotban magas, vagy alacsony fordulatszámon. - Nehéz terheknél válassza az alacsony fordulatszám tartományt, hogy elkerülje, 19

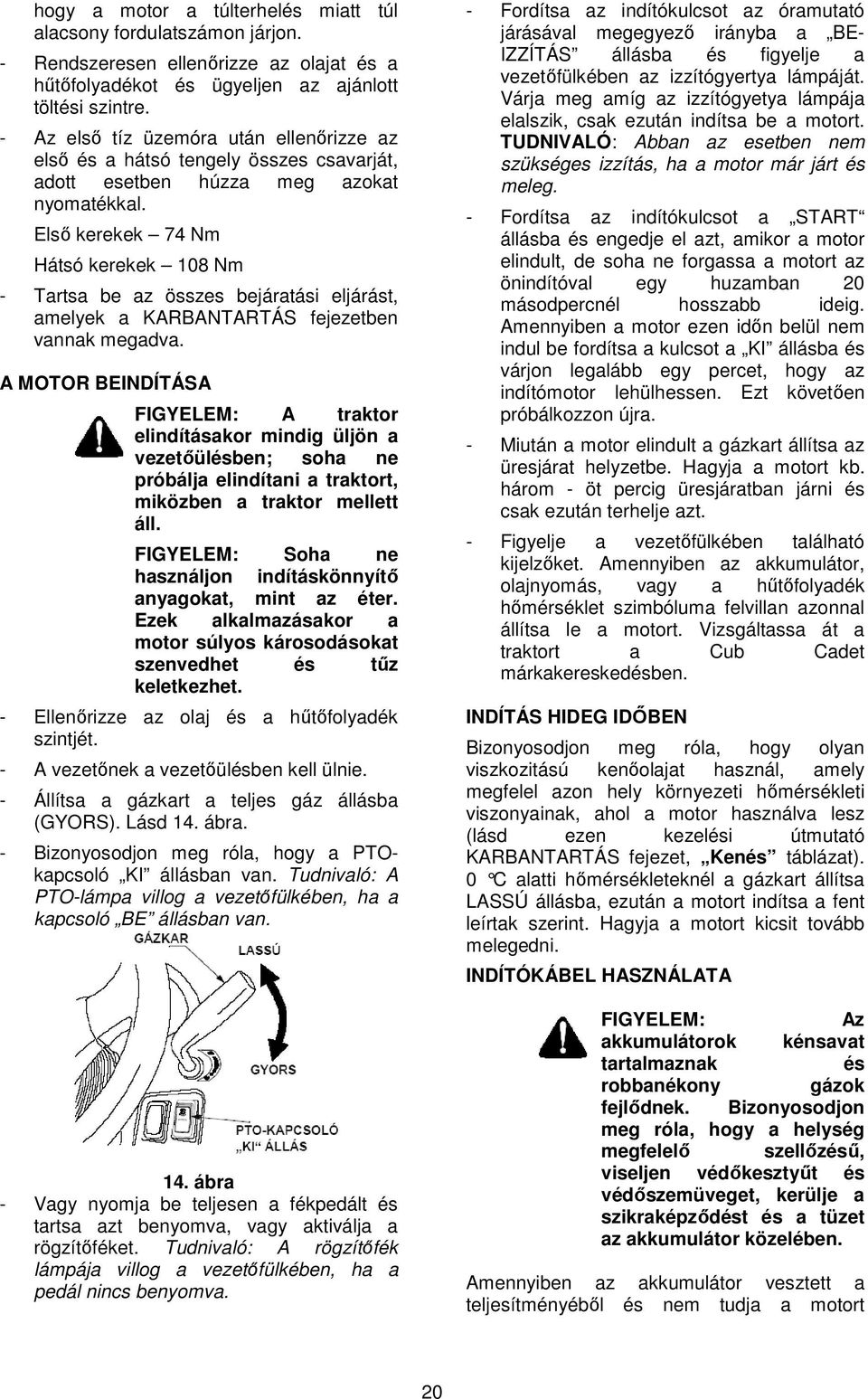

20 hogy a motor a túlterhelés miatt túl alacsony fordulatszámon járjon. - Rendszeresen ellenırizze az olajat és a hőtıfolyadékot és ügyeljen az ajánlott töltési szintre. - Az elsı tíz üzemóra után ellenırizze az elsı és a hátsó tengely összes csavarját, adott esetben húzza meg azokat nyomatékkal. Elsı kerekek 74 Nm Hátsó kerekek 108 Nm - Tartsa be az összes bejáratási eljárást, amelyek a KARBANTARTÁS fejezetben vannak megadva. A MOTOR BEINDÍTÁSA FIGYELEM: A traktor elindításakor mindig üljön a vezetıülésben; soha ne próbálja elindítani a traktort, miközben a traktor mellett áll. FIGYELEM: Soha ne használjon indításkönnyítı anyagokat, mint az éter. Ezek alkalmazásakor a motor súlyos károsodásokat szenvedhet és tőz keletkezhet. - Ellenırizze az olaj és a hőtıfolyadék szintjét. - A vezetınek a vezetıülésben kell ülnie. - Állítsa a gázkart a teljes gáz állásba (GYORS). Lásd 14. ábra. - Bizonyosodjon meg róla, hogy a PTOkapcsoló KI állásban van. Tudnivaló: A PTO-lámpa villog a vezetıfülkében, ha a kapcsoló BE állásban van. 14. ábra - Vagy nyomja be teljesen a fékpedált és tartsa azt benyomva, vagy aktiválja a rögzítıféket. Tudnivaló: A rögzítıfék lámpája villog a vezetıfülkében, ha a pedál nincs benyomva. - Fordítsa az indítókulcsot az óramutató járásával megegyezı irányba a BE- IZZÍTÁS állásba és figyelje a vezetıfülkében az izzítógyertya lámpáját. Várja meg amíg az izzítógyetya lámpája elalszik, csak ezután indítsa be a motort. TUDNIVALÓ: Abban az esetben nem szükséges izzítás, ha a motor már járt és meleg. - Fordítsa az indítókulcsot a START állásba és engedje el azt, amikor a motor elindult, de soha ne forgassa a motort az önindítóval egy huzamban 20 másodpercnél hosszabb ideig. Amennyiben a motor ezen idın belül nem indul be fordítsa a kulcsot a KI állásba és várjon legalább egy percet, hogy az indítómotor lehülhessen. Ezt követıen próbálkozzon újra. - Miután a motor elindult a gázkart állítsa az üresjárat helyzetbe. Hagyja a motort kb. három - öt percig üresjáratban járni és csak ezután terhelje azt. - Figyelje a vezetıfülkében található kijelzıket. Amennyiben az akkumulátor, olajnyomás, vagy a hőtıfolyadék hımérséklet szimbóluma felvillan azonnal állítsa le a motort. Vizsgáltassa át a traktort a Cub Cadet márkakereskedésben. INDÍTÁS HIDEG IDİBEN Bizonyosodjon meg róla, hogy olyan viszkozitású kenıolajat használ, amely megfelel azon hely környezeti hımérsékleti viszonyainak, ahol a motor használva lesz (lásd ezen kezelési útmutató KARBANTARTÁS fejezet, Kenés táblázat). 0 C alatti hımérsékleteknél a gázkart állítsa LASSÚ állásba, ezután a motort indítsa a fent leírtak szerint. Hagyja a motort kicsit tovább melegedni. INDÍTÓKÁBEL HASZNÁLATA FIGYELEM: Az akkumulátorok kénsavat tartalmaznak és robbanékony gázok fejlıdnek. Bizonyosodjon meg róla, hogy a helység megfelelı szellızéső, viseljen védıkesztyőt és védıszemüveget, kerülje a szikraképzıdést és a tüzet az akkumulátor közelében. Amennyiben az akkumulátor vesztett a teljesítményébıl és nem tudja a motort 20

21 megfelelıen beindítani szükséges lehet egy külsı segédakkumulátor használata. Az indításhoz használt külsı akkumulátort a következıképpen csatlakoztassa: - Kösse össze egy indítókábellel a lemerült traktorakkumulátor és a segédakkumulátor pozitív polaritású kapcsait. - Elıször csatlakoztassa a másik indítókábelt a segédakkumulátor negatív polaritású kapcsához. - Ezután csatlakoztassa ezt a kábelt a lemerült traktor motorblokkjához, vagy keretéhez, lehetıleg messze az akkumulátortól. - Indítsa be a traktort a megszokott módon, aztán távolítsa el az indítókábelt fordított sorrendben. - Ezután a lehetı leghamarabb ellenırizze a traktor elektromos berendezéseit és adott esetben javítassa ki azokat úgy, hogy ne legyen szükség további külsı akkumulátorról történı indításra. A MOTOR LEÁLLÍTÁSA - A PTO-kapcsolót állítsa KI állásba. - A gázkart a következık szerint állítsa: - Amennyiben a motort csekély terheléssel üzemeltette állítsa a gázkart a LASSÚ állásba és járassa a motort kb. egy percig üresjáratban. - Amennyiben a motort magas terheléssel üzemeltette járassa a motort fél gázon kb. három öt percig, hogy a motorolaj és a hőtıfolyadék hımérséklete lecsökkenjen. Ezután állítsa a gázkart LASSÚ állásba. - Fordítsa az indítókulcsot a KI állásba és húzza ki a gyújtáskapcsolóból. TUDNIVALÓ: Mindig húzza ki a kulcsot a gyújtáskapcsolóból, ha a traktor ırizetlenül marad, hogy megelızze a véletlen elindítást, vagy az akkumulátor lemerülését. HALADÁS A TRAKTORRAL FIGYELEM: Kerülje a hirtelen elindulást, a túl magas fordulatszámokat és a hirtelen megállást. Csak azután hagyja el a vezetıülést, miután a PTO-t kikapcsolta és a rögzítıféket aktiválta. Amennyiben a traktort ırizetlenül hagyja fordítsa az indítókulcsot a KI állásba és húzza ki azt. - A vezetıülést állítsa be a legkényelmesebb pozícióra, úgy hogy elérjen minden kezelıelemet és pedált. Lásd Ülésállítás, BEÁLLÍTÁSOK fejezet. FIGYELEM: NE használja a biztonsági övet, ha a ROPS le van hajtva, vagy el lett távolítva. - Állítsa be úgy a biztonsági övet, hogy megfelelıen feszes legyen, de kényelmesen átölelje a has területét, ezután kapcsolja be azt. Lásd BEÁLLÍTÁSOK fejezet. - Állítsa a választókart az alacsony/magas fordulatszám tartományra a jobb sárvédın. Lásd A MAGAS/ALACSONY SEBESSÉGTARTOMÁNY VÁLASZTÓKAPCSOLÓJÁNAK HASZNÁLATA a következı részben. - A traktor használati helyére történı szállításához a felszerelhetı készülékeket a hidraulikus készülékemelı karjával emelje fel. Nyomja le a fékpedált, hogy kioldhassa a rögzítıféket, ezután csökkentse a fékpedál nyomását. - Állítsa a gázkart olyan pozícióba, amelyben a leküzdendı súlyra nézve optimálisan mőködik (általánosságban teljes gáz). - Ezután nyomja le lassan a menetpedál elsı, illetve hátsó felét az elıre-, illetve hátrahaladáshoz. Lásd A MENETPEDÁL HASZNÁLATA. LEJTİN TÖRTÉNİ HALADÁS FIGYELEM: Ne dolgozzon 15 foknál (kb. 25 cm emelkedés 1 méteren) nagyobb dılésszögő lejtıkön. A traktor felborulhat és súlyos sérüléseket okozhat. FONTOS: Mindig állítsa át a váltót az ALACSONY sebességtartományba, MIELİTT lejtın felfele, vagy lefele haladna. 21

22 Soha ne haladjon merılegesen a lejtıre, hanem mindig vagy felfele, vagy lefele menjen. Mindig úgy közlekedjen, hogy a traktor ne borulhasson oldalra. Mielıtt lejtın közlekedne ellenırizze a talajt lehetséges veszélyforrásokra, mint kövek, buckák farönkök, vagy felületi szabálytalanságok, melyek a traktor felborulását okozhatják. A lejtı meredek részein hátramenetben és felemelt felszerelhetı készülékekkel haladjon felfele. Amennyiben a traktor nem tudja az emelkedıt hátrafelé legyızni, akkor az a lejtı túl meredek a munkához. Lejtın lehetıleg ne kanyarodjon. Amennyiben erre mégis szükség van lejtınek lefele, hátramenetben tegye ezt. Hegynek felfele haladva, elıremenetben fordulni magas rizikóval jár a traktor felborulására nézve. A lejtın lehetıleg ne álljon meg. Amennyiben hegynek felfele meg kell állnia, azt követıen, lehetıleg finoman induljon el, hogy csökkentse a traktor hátra borulásának veszélyét. - Elıremenethez lassan nyomja le a menetpedál elsı részét, amíg a kívánt sebességet el nem éri. A traktor sebessége közvetlenül függ attól, hogy mennyire nyomja le a pedált. Lásd 15. ábra. - Hátramenethez ellenırizze a traktor mögötti területet, ezután nyomja le lassan a menetpedál hátsó részét. - Amennyiben rövid útszakaszon gyakran vált menetirányt a menetpedált használhatja a sarok-lábhegy elvnek megfelelıen. Ehhez helyezze a lábát a pedál közepére és a lábujjaival nyomja elıl lefele a pedált az elırehaladáshoz. A sarkával a hátsó részt nyomhatja le a hátramenethez. TUDNIVALÓ: A menetpedál ezen az elven történı mőködtetéséhez valamivel nagyobb erıkifejtés szükséges. A TRAKTOR MEGÁLLÍTÁSA - Nyomja le teljesen a fékpedált a traktor megállításához. Nyomja le a rögzítıféket és engedje fel a fékpedált, hogy a rögzítıfék aktiválódjon. Lásd 15. ábra. - A PTO lekapcsolása a PTO-kapcsolóval. - Állítsa a gázkart a LASSÚ állásba és hagyja a motort kb. egy percig üresjáratban járni, ezután fordítsa az indítókulcsot a KI állásba és húzza ki a kulcsot a gyújtáskapcsolóból. - A leszállás elıtt nyomja be az öv csatján középen található gombot a biztonsági öv zárjának kioldásához. A MENETPEDÁL HASZNÁLATA A hidrosztatikus hajtómő a fordulatszám tartományok keretein belül minden menetfokozatnál a fokozatmentes sebességválasztást tesz lehetıvé. A traktor sebességének vezérlése a lábtérben jobb oldalt található menetpedállal történik. A menetpedál önmőködıen visszaáll a semleges alaphelyzetbe és a traktor megáll, mihelyst a pedál nincs lenyomva. 15. ábra FIGYELEM: A menetpedál nem mőködik, ha a rögzítıfék aktiválva van. Ne próbálja a pedált erıszakkal lenyomni, ha a rögzítıfék aktiválva van, ezáltal idı elıtti kopás, vagy a hajtórudazat megsérülése következhet be. A MAGAS/ALACSONY SEBESSÉGTARTOMÁNY VÁLASZTÓKAPCSOLÓJÁNAK HASZNÁLATA FIGYELEM: A traktornak teljesen meg kell állnia a sebességtartomány választókapcsolóval történı átkapcsoláshoz. A traktor mozgása közben történı átkapcsolás során a váltó megsérül. 22
