Használati útmutató. ARZ Z-Wave redőny. Kérjük, hogy használat előtt figyelmesen olvassa el az alábbi útmutatót!

Átírás

1 Használati útmutató HU ARZ Z-Wave redőny Kérjük, hogy használat előtt figyelmesen olvassa el az alábbi útmutatót! 1 /8

2 Tartalomjegyzék Fontos információk...3 A redőny leírása...4 A készülék programozása/további információk...5 A készülék (redőny) hozzáadása a hálózathoz (távirányítóhoz) INCLUDE funkció...5 Készülék hozzárendelése a távirányító vezérlőgombjaihoz ASSOCIATE funkció...5 Különféle gyártók eszközeinek együttműködése a Z-Wave hálózatban...5 Készülék hozzáadása más gyártó távirányítójával vezérelt hálózathoz...5 Speciális funkció ALL ON, ALL OFF...5 Manuális vezérlés....5 Jelzések leírása / Műszaki adatok...6 Teljesítménynyilatkozat...7 Megfelelőségi Nyilatkozat / Garancia...8 FAKRO Sp. z o.o Ul. Węgierska 1 44A Nowy Sącz Polska tel fax /8

3 Fontos információk Kérjük, hogy használat előtt figyelmesen olvassa el az alábbi útmutatót a termék megfelelő működése érdekében! Kérjük, hogy a redőny telepítése előtt figyelmesen olvassa el az alábbi útmutatót a balesetek (áramütés, vágott sérülések, stb.) elkerülése érdekében. A redőny telepítésekor az alábbiakra kell különös gondot fordítani: Kicsomagolás után ellenőrizze, hogy a redőny illetve annak részegységei nem sérültek-e mechanikailag. A telepítést a gyártó előírása alapján csak szakképzett személy végezheti. A modul csatlakoztatása előtt ellenőrizze, hogy az áramforrás és a modul terméktábláján feltüntetett áramfeszültség értke megegyezik! Vegye ki a redőnyt a csomagolásból, terítse ki és csatlakoztassa (kéteres kábel 1 2V DC). Ellenőrizze a helyes működést egy teljes munkacikluson a manuális vezérlés nyomógombjával. A csomagolás műanyag dobozait tartsuk távol a gyerekektől, mivel veszélyforrást jelenthetnek rájuk nézve. Az ARZ Z-Wave redőny csak rendeltetésszerűen használható a gyártó által körülírt feladatokra. A FAKRO nem vállal felelősséget a redőny nem rendeltetésszerű használatból adódó következményekért. Bármiféle, a redőny tisztításával, beállításával vagy lekapcsolásával járó feladatok előtt a redőnyt áramtalanítani kell. Nem szabad a redőny tisztításához oldószeres tisztítószereket, nyitott vízsugarat alkalmazni (a készüléket soha ne merítsük vízbe). A redőny javítását kizárólag a gyártó által jóváhagyott szerviz végezheti. A redőnyt kültéri felhasználásra és üzemeltetésre tervezték. Kedvezőtlen vagy extrém időjárási körülmények beálltakor (fagy, hóesés) a redőny működtetése adott esetben lehetetlenné vállhat. 3/8

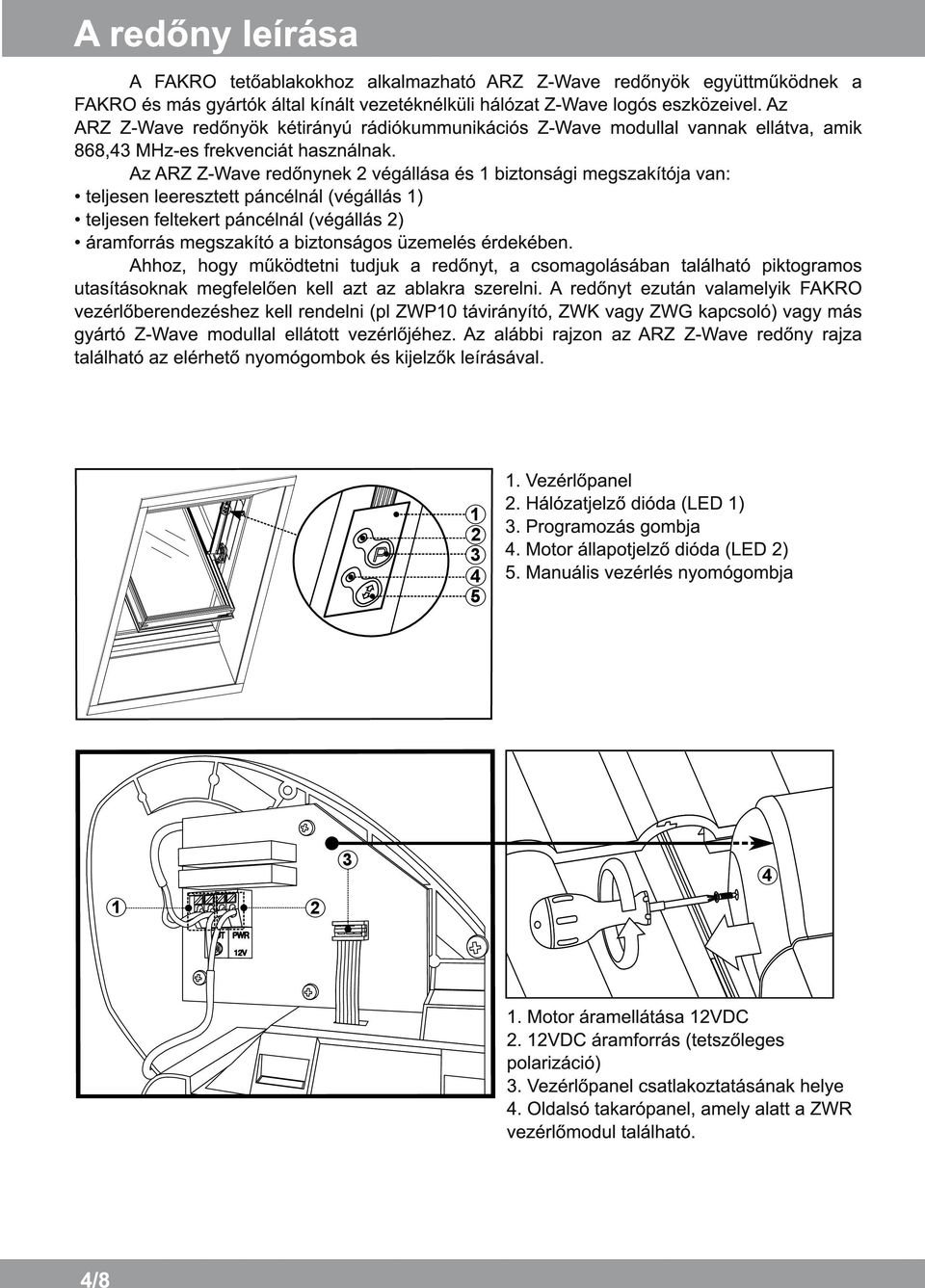

4 A redőny leírása A FAKRO tetőablakokhoz alkalmazható ARZ Z-Wave redőnyök együttműködnek a FAKRO és más gyártók által kínált vezetéknélküli hálózat Z-Wave logós eszközeivel. Az ARZ Z-Wave redőnyök kétirányú rádiókummunikációs Z-Wave modullal vannak ellátva, amik 868,43 MHz-es frekvenciát használnak. Az ARZ Z-Wave redőnynek 2 végállása és 1 biztonsági megszakítója van: teljesen leeresztett páncélnál (végállás 1 ) teljesen feltekert páncélnál (végállás 2) áramforrás megszakító a biztonságos üzemelés érdekében. Ahhoz, hogy működtetni tudjuk a redőnyt, a csomagolásában található piktogramos utasításoknak megfelelően kell azt az ablakra szerelni. A redőnyt ezután valamelyik FAKRO vezérlőberendezéshez kell rendelni (pl ZWP1 0 távirányító, ZWK vagy ZWG kapcsoló) vagy más gyártó Z-Wave modullal ellátott vezérlőjéhez. Az alábbi rajzon az ARZ Z-Wave redőny rajza található az elérhető nyomógombok és kijelzők leírásával Vezérlőpanel 2. Hálózatjelző dióda (LED 1 ) 3. Programozás gombja 4. Motor állapotjelző dióda (LED 2) 5. Manuális vezérlés nyomógombja Motor áramellátása 1 2VDC VDC áramforrás (tetszőleges polarizáció) 3. Vezérlőpanel csatlakoztatásának helye 4. Oldalsó takarópanel, amely alatt a ZWR vezérlőmodul található. 4/8

5 A készülék programozása / További információk FIGYELEM!!! Programozás előtt ellenőrizze, hogy a készülék nem része-e egy másik hálózatnak. Ezt a hálózatjelző dióda jelzi. Ha a hálózatjelző dióda ég, a készülék nem része egyetlen hálózatnak, és így hozzáadható tetszőleges hálózathoz. Amennyiben a készülék feszültség alatt van, és a hálózatjelző dióda nem világít, szükség van az EXCLUDE művelet végrehajtására. A készülék (redőny) hozzáadása a hálózathoz (távirányítóhoz) INCLUDE funkció Ahhoz, hogy a készülék kommunikálni tudjon a Z-Wave hálózatban, hozzá kell adni az adott hálózathoz egy PRIMARY fővezérlő segítségével. A készüléket csak abban az esetben tudjuk hozzáadni egy hálózathoz, ha az nem tagja egy másik hálózatnak. Figyelem! Az INCLUDE funkció műveleteiről a vezérlő(k) használati utasításában talál konkrét információkat. Készülék hozzárendelése a távirányító vezérlőgombjaihoz ASSOCIATE funkció Némely vezérlő/távirányító esetében a hálózatba helyesen hozzáadott készüléket hozzá kell rendelni (programozni) a vezérlő/távirányító azon nyomógombjaihoz, amelyekkel a készüléket vezérelni kívánjuk. Erre az ASSOCIATE funkció szolgál. Figyelem! Az ASSOCIATE funkció műveleteiről a vezérlő(k) használati utasításában talál konkrét információkat. Különféle gyártók eszközeinek együttműködése a Z-Wave hálózatban A Z-Wave rendszer segítségével vezetéknélküli módon közös hálózatra köthetők a Z-Wave modullal ellátott elektromos alhálózatok, berendezések vagy készülékek (pl. az elektromos vezérlésű ablakokon és redőnyökön kívül a világítás, termosztát, riasztó, számítógép, telefon, klímaberendezés, stb.) Minél több egység van a hálózatban, annál biztosabb és stabilabb a hálózatba kötött berendezések működése. Készülék hozzáadása más gyártó távirányítójával vezérelt hálózathoz Kezdje meg az INCLUDE procedúrát a meglévő hálózat vezérlőjével, majd 1 mp-re nyomja meg a hálózatba adandó redőny Programozó gombját. Figyelem! az INCLUDE és ASSOCIATE funkciókkal kapcsolatos információkról az adott távirányító programozási útmutatójában olvashat Speciális funkció ALL ON, ALL OFF Meghatározható, hogy a redőny reagáljon-e a Mindent lehúz és Mindent felteker parancsokra. Ez természetesen csak azokra a vezérlőkre vonatkozik, amelyek képesek erre a funkcióra. Figyelem! Az ALL ON, ALL OFF funkcióra vonatkozó utasításokat az adott készülékek/vezérlők termékleírásában kell keresni és követni. Manuális vezérlés A manuális vezérlés gombjá -val az ARZ Z-Wave redőny közvetlenül a felszerelés után és áramforrásra csatlakoztatva működtethető. Manuális vezérléshez 1,5 mp-en belül kétszer meg kell nyomni a manuális vezérlés gombját a nyomógomb szekvenciálisan mőködik: 1. Első gombnyomásra a redőnypáncél elkezd letekeredni. 2. Második gombnyomásra a páncél megáll. 3. A következő gombnyomásra a páncél elkezd feltekeredni. 5/8

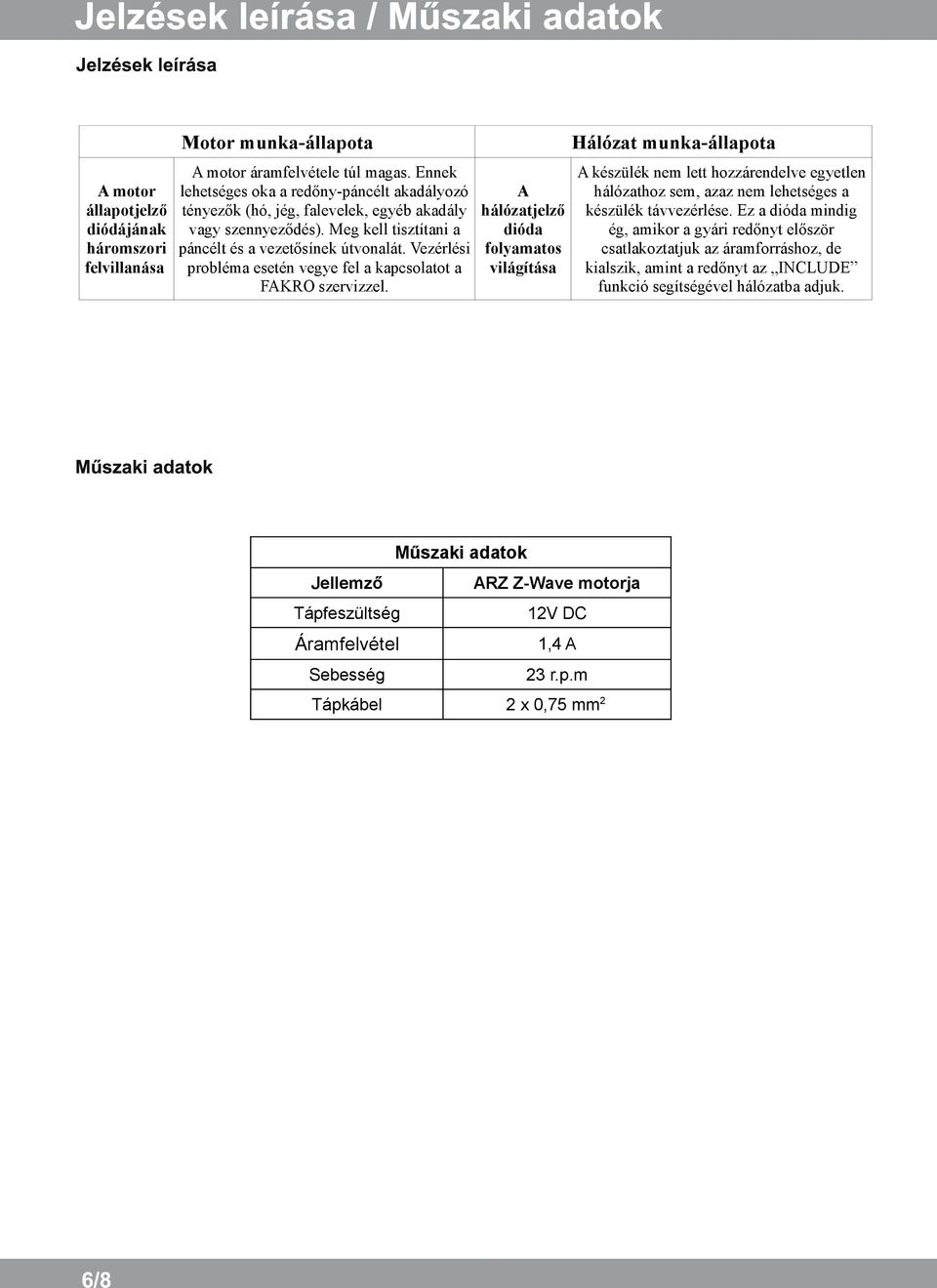

6 Jelzések leírása / Műszaki adatok Jelzések leírása Motor munka-állapota Hálózat munka-állapota A motor áramfelvétele túl magas. Ennek A készülék nem lett hozzárendelve egyetlen A motor lehetséges oka a redőny-páncélt akadályozó A hálózathoz sem, azaz nem lehetséges a állapotjelző tényezők (hó, jég, falevelek, egyéb akadály hálózatjelző készülék távvezérlése. Ez a dióda mindig diódájának vagy szennyeződés). Meg kell tisztítani a dióda ég, amikor a gyári redőnyt először háromszori páncélt és a vezetősínek útvonalát. Vezérlési folyamatos csatlakoztatjuk az áramforráshoz, de felvillanása probléma esetén vegye fel a kapcsolatot a világítása kialszik, amint a redőnyt az INCLUDE FAKRO szervizzel. funkció segítségével hálózatba adjuk. Műszaki adatok Műszaki adatok 6/8 Jellemző ARZ Z-Wave motorja Tápfeszültség 12V DC Áramfelvétel 1,4 A Sebesség 23 r.p.m Tápkábel 2 x 0,75 mm2 6/8

7 Teljesítménynyilatkozat Teljesítménynyilatkozat D01/CPR/13659/13 sz. A bevezetés éve 07 EN Termékfajta: külső redőny ARZ (H, E, Solar, Z-Wave) 2. Azonosítószám: Megegyezik a redőnypáncél-vezető sín profilján elhelyezett számmal (alább példa a jelölésre) ARZ-E/102 78x118 FAKRO EN AREBAAA BM AREBAAA10206cikkszám gyártási idő 3. Rendeltetés: tetőablakokhoz 4. Gyártó: FAKRO Sp. z o.o. BM a csomagoló monogramja ul. Węgierska 144a, Nowy Sącz, Lengyelország 5. Meghatalmazott képviselő:./. 6. A teljesítmény állandóság értékelési és ellenőrzési rendszere: 4 7. Harmonizált szabvány: EN 13659:2004+A1: Előzetes típusvizsgálat: Elvégezte a Centre of Building Construction Engineering, Inc., Prága. 9. Nyilatkozat szerinti teljesítmény: Alapvető tulajdonságok Teljesítmény Harmonizált műszaki előírások Szélteherrel szembeni ellenállás 6. műszaki osztály EN 13659:2004+A1: Az 1. és 2. pontban meghatározott termék teljesítménye megfelel a 9. pontban feltüntetett nyilatkozat szerinti teljesítménynek. E teljesítménynyilatkozat kiadásáért kizárólag a 4. pontban meghatározott gyártó a felelős. A gyártó nevében aláírta: Ewa Łukaszczyk-Haslik (Minőségellenőrzési és Tanúsítási Igazgató) Nowy Sącz, /8

8 Megfelelőségi Nyilatkozat / Garancia Megfelelőségi Nyilatkozat Megfelelőségi nyilatkozat a 2006/95/EEC sz. irányelvnek megfelelően A FAKRO Sp. z o.o., ul. Węgierska 144a kijelenti, hogy a termék, ARZ Z-Wave: megfelel a 2004/108/EEC követelményeinek; megfelel az 1999/5/EEC számú, rádiókészülékekre és telekommunikációs végeszközökre és azok kölcsönös elismerésére vonatkozó irányelv követelményeinek; megfelel a 2006/95/EEC számú, meghatározott feszültséghatárokon belül alkalmazott elektromos eszközökre vonatkozó irányelv követelményeinek; valamint a PN-EN , PN-EN , PN-EN , PN-EN , PN-EN , PN-EN sz. harmonizált szabványoknak megfelelően lett előállítva; számú, elektromágneses kompatibilitásra vonatkozó irányelv Az ARZ Z-Wave redőnyt gépnek kell tekinteni, amit kizárólag a rá vonatkozó beépítési és használati útmutatóknak megfelelően lehet használatba venni és beüzemelni! FAKRO... (Michał Hajduga, Zarządzanie Produktami) Nowy Sącz, dnia... Garancia A gyártó szavatol a termék működéséért. Ugyanakkor vállalja annak javítását vagy cseréjét, ha a meghibásodás szerkezeti vagy anyaghibából adódik. A garancia a vásárlás napjától számítva 24 hónapig érvényes az alábbi feltételek betartása mellett: * A beüzemelést képesített személy hajtotta végre a gyártói ajánlásoknak megfelelően. * A plombák érintetlenül maradtak, s nem történtek önhatalmú szerkezeti változtatások. * A készülék(ek)et a rendeltetési célnak megfelelően és a használati útmutató szerint használták. * A meghibásodás nem vezetető vissza hibás elektromos hálózatra és időjárási jelenségekre. * A gyártó nem felel a nem rendeltetésszerű használatból és a mechanikai sérülésekből adódó meghibásodásokért. Üzemzavar esetén a készüléket javításra kell leadni a Garancia Kártyával együtt. A garancia időszak alatt felderített hibák javításra kerülnek. A garanciális és utógaranciális javításokat a gyártó, a FAKRO PP. Sp. z o.o. végzi Lengyelországban. Minőségi tanúsítvány: Készülék: Típus:... Sorozatszám:... Eladó:... Eladó címe:... Vásárlás dátuma: A készüléket beüzemelő személy aláírása (pecsétje) FAKRO NC81 7-HU
