HOMLOKZATBURKOLATI DOKUMENTÁ CIÓ II.2.4 RHEINZINK VÍZORROS PANEL
|
|
|
- Andrea Csonka
- 8 évvel ezelőtt
- Látták:
Átírás
1 HOMLOKZATBURKOLATI DOKUMENTÁ CIÓ II.2.4 II Á ltalánosságban 152 II H1-részlet: Kü lső sarok 155 II H2-részlet: Belső sarok 156 II H3-részlet: Ablakkáva 157 II H4-részlet: Fugák / Dilatáció 158 II V1-részlet: Lábazat 159 II V2-részlet: Ablakkö nyö klő 160 II V3-részlet: Ablakszemö ldö k 161 II V4-részlet: Tető csatlakozás
2 II Á ltalá nossá gban 152
3 II Á ltalá nossá gban Típuscsomópontok Csomó pontvá laszték A homlokzatburkolati rendszer alábbi nyolc alaprészlete kerü l bemutatásra: Vízszintes metszetek: H1: Kü lső sarok H2: Belső sarok H3: Ablakkáva H4: Fugák / Dilatáció Fü ggőleges metszetek: V1: Lábazat V2: Ablakkö nyö klő V3: Ablakszemö ldö k V4: Tető csatlakozás Variá ció s lehetőségek Egyes esetekben egy adott csomó pont kialakításához variáció s lehető ségek (pl.: ablakszemö ldö k árnyékoló - val vagy anélkü l) és alternatív megoldások is szerepelnek a gyűjteményben. A változatok értelmezését és alkalmazásuk módját magyarázó szö vegek, illetve ábrák segítik. Érvényesség Az itt bemutatott részlet- és szerkezeti kialakítások ajánlott megoldások, amelyek lényegi változtatások nélkü l már több projekten is megvaló sításra kerü ltek. A konkrét építményre vonatkozó, aktualizált csomó ponti részleteket minden esetben felelő sségteljesen, az érvényben lévő szabványok és előírások figyelembevételével, valamint az adottságok, továbbá az építészeti- és mérnö ki elképzelések, valamint szempontok alapján kell kidolgozni. Csatlakozá s más szerkezetekhez Az egyéb szakipari szerkezetekhez való kapcsoló dás általában szü kséges és elengedhetetlen a homogenitás szempontjábó l. A homlokzatburkolat más szerkezetekhez való csatlakoztatásának csomó ponti részletrajzait valamennyi eltérő csomó pontra vonatkozó an a kivitelezési tervnek tartalmaznia kell. Légzá rá s Az épü letszerkezet megfelelő légzárását még a homlokzat burkolási munkáinak megkezdése elő tt biztosítani kell. Az áttö rések mentén az épü letszerkezet és a beépítésre kerü lő elem közélégzáró szigetelést (pl.: bituthen-tö mítő szalagot) kell elhelyezni. Teherbírá s A panelek határterhelhető - ségi adatait a lemezvastagság, a támaszkö z és a megtámasztások száma szerinti bontásban valamint a homlokzatburkolati elemekre érvényes lehajlási korlátozással ö sszhangban a II.1 jelű, és HOMLOKZAT- BURKOLATI RENDSZE- REK című fejezet tartalmazza. Há ttérvá z A háttérvázak csak sematikusan, és általában szokványos szelvényekbő l ö sszeállítva vannak ábrázolva. Háttérváz-szisztémák alkalmazása esetén az adott rendszer gyártó jának és/vagy forgalmazó jának előírásai szerint kell eljárni. A kü lö nbö ző típusok műkö - dési elvét a II számú és Háttérváz című fejezet részletesen tárgyalja. A falszerkezet rétegfelépítése Az ábrázolt rétegfelépítés megegyezik egy átszellő ztetett fémlemez homlokzatburkolattal ellátott épü let falszerkezetének rétegrendjével, ahol a tartó szerkezet szerepét egy tömör tégla-, vagy betonfal tölti be. Utó b- bi természetesen lehet más is, pl.: acél tartó szerkezet, stb. Szerelési taná csok Szerelési utasítás vagy javaslat nincs az egyes csomó pontokhoz mellékelve, mivel azok kialakítása az egyes konkrét esetekben jelentő sen fü gghet a kapcsoló dó szakipari munkáktó l. A szereléstechnoló giai sorrendet a fentiekre tekintettel minden egyes épü let esetén a kö rü lményekhez szabottan kell kialakítani. A megszokottó l eltérő, speciális szereléstechnoló giára természetesen történik utalás a csomó ponti rajzok szö - veges részeiben. Részletképzések A részletek kialakításakor ü gyelni kell a vonatkozó szabványokban és műszaki előírásokban foglaltakra; mint pl.: a vízorrok képzésének szabályai. Á tló s irá nyú szerelés A RHEINZINK -eket a vízszintes fektetési irányon túl átló s irányban is lehet szerelni. Ebben az esetben a szerkezet műszaki kialakítása során a V jelű részletekhez a Csap/Hornyos panelek fü ggő leges fektetési irányhoz, ajánlott analó g csomó ponti kialakításokat lehet kiindulási alapnak tekinteni; a H jelűeket egyéb adat hiányában azokkal kompatibilis módon, egyedileg kell kialakítani. 153
4 II Á ltalá nossá gban Á ttekintés Csomó pont-kialakítá si /megformá lá si koncepció k A csomó pontok kialakítása befolyással van a homlokzat megjelenésére. A szerkezet jellegébő l adó dó an az általános és uralkodó burkolati felü let valamennyi sarok-, káva-, csat- lakozási- és lezárási csomó ponti megoldása ü zemben elő regyártott (általában élhajlítással előállított) és zö mében egyedi megformálású vagy méretű szegélyező elemek felhasználásával kerü l kialakításra. Ezeket a csomó pontokat az elképzelt esztétikai karakter szellemében már a részlettervek kidolgozása során ö ssze kell egymással hangolni. A fenti kiegészítő elemek megjelenésének két meghatározó elemét tárgyaljuk a kö vetkező kben. A mellékelt á brá k három lehetséges kidolgozá si koncepcióra mutatnak be példá t. 1. oszlop: Hangsúlyos megjelenésű, az általános burkolati síkbó l kiálló dobozprofilozás. 2. oszlop: Diszkrét megjelenésű, az általános burkolati síkban tartott él-profilozás. 3. oszlop: Egyes homlokzati rendszerek esetében mint pl.: a kazetták vagy a panelek maguk az alapelemek, vagy az azokbó l továbbalakított elemek az általános burkolati felü let képzésén túl egyúttal betö lthetik a sarok-, vagy a szegélyképzés funkció ját is (ún. homogén megjelenés ). A kiegészítő elemek lá tható szélessége A profilok látható szélességének skálája az élszerű kialakítástó l a domináns megjelenésű sávig igen sokrétű. A szélességek azonos méreten tartásával, vagy éppen a játékos variálásával jelentő sen befolyásolható a burkolati megjelenés ö sszképe. A kiegészítő elemek előreugrá sa A burkolati síkban tartott, vagy az abbó l kiugratott kiegészítő elemekkel, esetleg a két megoldás ö tvö zésével képzett burkolat még azonos felü leten is más és más strukturális megjelenést eredményez. 154
5 II H1-részlet: Kü lső sarok 6 RHEINZINK -sarokelem A vízorros panelek hosszirá nyú végein különösen a 300 mm-es beépítési szélességű panelek esetében javasolt a véglemez hajlítá ssal történő merevítés; ez a fülképzés egyébként minden má s panelméret esetében is ajá nlható, mivel akadá lyozza mind a belá tá st, mind a porhó bejutá sá t a burkolati kéreg mögé. E E E E E E 155
6 II H2-részlet: Belső sarok 6 RHEINZINK -sarokelem A vízorros panelek hosszirá nyú végein különösen a 300 mm-es beépítési szélességű panelek esetében javasolt a véglemez hajlítá ssal történő merevítés; ez a fülképzés egyébként minden má s panelméret esetében is ajá nlható, mivel akadá lyozza mind a belá tá st, mind a porhó bejutá sá t a burkolati kéreg mögé. 156
7 II H3-részlet: Ablakká va 8 6 RHEINZINK -kávaelem 7 az árnyékoló szerkezet vezető sínének szö gszelvényű támasztó eleme 8 RHEINZINK -fogadó profil 9 légzáró fó lia A vízorros panelek hosszirá nyú végein kü lö nö sen a 300 mm-es beépítési szélességű panelek esetében javasolt a véglemez hajlítá ssal történő merevítés; ez a fülképzés egyébként minden má s panelméret esetében is ajá nlható, mivel akadá lyozza mind a belá tá st, mind a porhó bejutá sá t a burkolati kéreg mögé. 157
8 II H4-részlet: Fugá k / Dilatá ció 3 kétrészes háttérváz fü ggő leges L-szelvény 6a profilkö vető keresztmetszetű és rejtett RHEIN- ZINK -hézagtakaró lemez 7 osztó - és dilatáció s hézag Tagoló -/Osztó profil vá ltozatok: 6b mélyített fugaképzés, a dilatáció s líra szerepét is betö ltő RHEINZINK - kalapprofillal 6c a burkolati síkbó l kiugró, kvázi-líraként a hőmozgás hatását is kö zö mbö síteni hivatott RHEINZINK -lizénaelem 7 A 6a jelű esetben a fugá k há tulról letakará sra kerü lnek egy a panel profiljá t kö vető keresztmetszetű és rejtett elhelyezésű RHEINZINK - hézagtakaró lemezzel, melyet csak az egyik jobb vagy bal paneloldalon kell (elhúzódá s!) és szabad (dilatá ció!) fixen rö gzíteni
9 II V1-részlet: Lá bazat 6 lábazati RHEINZINK - szegélyelem 7 szerelő idom Az elégséges beszellő ző keresztmetszet biztosítá sá hoz á ltalá ban a lábazati szegélyelem perforá lá sa is szü kséges. 159
10 II V2-részlet: Ablakkönyöklő 6 az ablakkö nyö klő RHEIN- ZINK -burkolata 7 fa aljzatszerkezet 8 légzáró fó lia Ablakkönyöklő Az ablakkö nyö klő burkolatát egy a fa aljzathoz lecsavarozott fémanyagú merevítő lemezsávba történő beakasztással lehet rö gzíteni. Alternatív megoldásként a RHEINZINK -rendszerek tartozékát képező ENKO- LIT -ragasztó val történő teljes felü letű leragasztás is ajánlott. A há tsó á tszellő ző légrés kiszellő zését különösen a hosszabb ablakkö nyö klő k esetében a könyö klő alatt képzett nyílá son á t biztosítani kell. 160

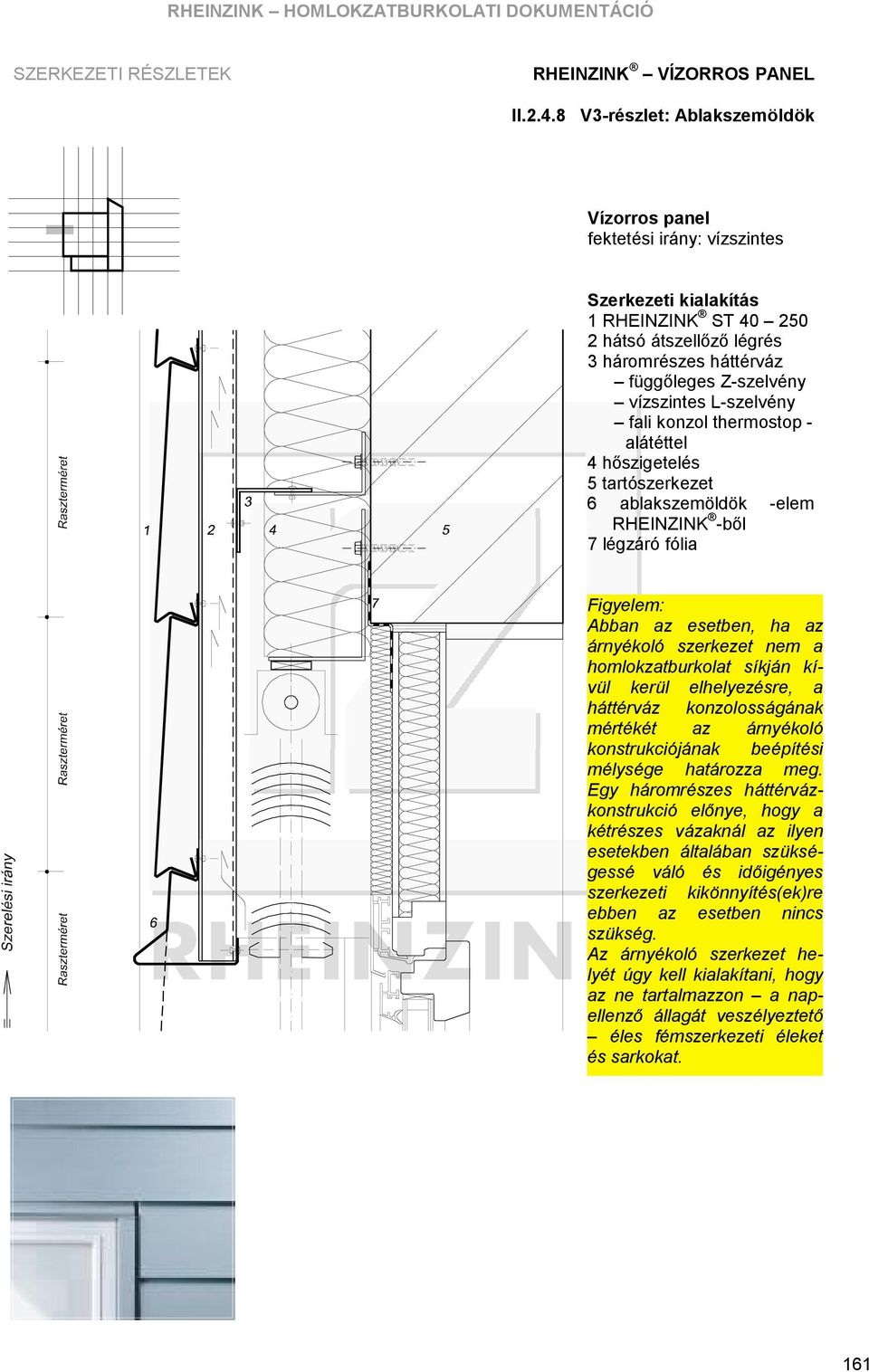

11 II V3-részlet: Ablakszemöldök 6 ablakszemö ldö k -elem RHEINZINK -bő l 7 légzáró fó lia Abban az esetben, ha az á rnyékoló szerkezet nem a homlokzatburkolat síkjá n kívü l kerü l elhelyezésre, a há ttérvá z konzolossá gá nak mértékét az á rnyékoló konstrukciójá nak beépítési mélysége hatá rozza meg. Egy háromrészes háttérvá z- konstrukció elő nye, hogy a kétrészes vázakná l az ilyen esetekben á ltalá ban szü kségessé vá ló és idő igényes szerkezeti kikö nnyítés(ek)re ebben az esetben nincs szü kség. Az á rnyékoló szerkezet helyét úgy kell kialakítani, hogy az ne tartalmazzon a napellenző á llagá t veszélyeztető éles fémszerkezeti éleket és sarkokat. 161
12 II V4-részlet: Tetőcsatlakozá s 6 fallefedés RHEINZINK - bő l (alatta RHEINZINK - VENT szellő ző alátétsző - nyeggel) 7 fa aljzatszerkezet, ék alakú alátéteken Fallefedés A RHEINZINK -rendszerek részét képező RHEINZINK - VENT szellő ző alátétsző - nyeg: lehető véteszi a fallefedés hosszirányú átfedéseinél az anyagvastagság-torló - dásbó l eredő síkbeli eltérések kiegyenlítését, a fallefedés alá jutott, vagy ott kondenzáció s lecsapó - dás révén megjelent nedvesség eltávozási lehető - ségének (kifolyás) biztosításával megakadályozza a takart, és ezáltal a roncsolásos feltárást kivéve sem nem ellenő rizhető, sem fel nem újítható szerkezeti részek kapilláris úton keletkező károsodásának kialakulását, és a csapadék hatására keletkező kopogó -hang erő s- ségének csö kkentésével zajvédelmi is szerepet betö lt. 5 Alternatív megoldá sként az ugyancsak a RHEINZINK -rendszerek tartozéká t képező ENKOLIT -ragasztóval történő teljes felü letű leragasztá s is ajá nlot. 162
13 RHEINZINK HOMLOKZATBURKOLATI DOKUMENTÁ CIÓ A KIVITELEZÉ S MŰ SZAKI ELŐ KÉ SZÍTÉ SE TERVEZÉSI ALAPELVEK II Homlokzatfelmé ré s Felmé ré s mé rőszalaggal é s szintezőműszerrel Az eljá rá s szemlé lteté se A homlokzat minden egyes, a homlokzatburkolat szempontjá ból fontos részmérete mellett egy méretlá ncot is fel kell venni, tová bbá a homlokzat ö sszméretét is meg kell hatá rozni. Amennyiben így já runk el minden egyes ö ná lló homlokzati nézet és/vagy egység esetén úgy a vízszintes, mint a függőleges irá nyban, akkor: a kapott méretfelvétel folytonos, tö bb ellenőrzési lehetőséget is biztosít, és megbízható alapja a tová bbi tervezési munká knak. A méretfelvételnél fontos, hogy egy magassá gi alapszintet is kijelö ljünk, melyet a tervezés és kivitelezés sorá n egyará nt kiinduló szintként lehet tekinteni: a vízszintesség ellenőrzése (pl.: az ablaksorok és a tetőperem esetében) a függőleges irá nyú kótasor méreteinek loká lis ellenőrzése, valamint mind a fogadószerkezet effektív méreteinek felvétele, mind a burkolati csomópontok kialakítá sa (szintkótá k) sorá n. 195
