1 A Virtuális Glóbuszok Múzeuma Interneten elérhető szemléltetőeszköz Márton Mátyás egyetemi tanár ELTE Térképtudományi és Geoinformatikai Tanszék 60 éves a Földrajz Tanszék az Eszterházy Károly Főiskolán Eger, október 16.

2 Előzmények Az ötlet A pályázat A 3D-s s modellek előállítása Új fogalmak Új glóbuszok születhettek Nem túl régi oktatási glóbuszok (egy kis nosztalgia)

3 Előzmények Az ötlet

4 Klinghammer István: A föld és éggömbök története A magyar rész az 1960-as évekkel zárul Kartográfiai Vállalat: A földgömbgyártás az 1960-as évekkel kezdődik

5

6 Pápay Gyula: REKONSTRUKTION ANTIKER GLOBEN rostock.de/imd/41/globus/start.html Bécsi Glóbuszmúzeum: Az egyetlen a nagyközönség számára nyitott ilyen intézmény Balázs János: Digitális földgömbök, tematikus földgömb- animációk Diplomamunka, 2007

7 A pályázat Föld- (és ég-) ) gömbök 3D-s s előállítása (Virtuális Földgömbök Múzeuma és digitális virtuális restaurálás) OTKA K 72104

8 Az OTKA-pályázatban kitűzött célok (2007. szept.): Bármely irányba forgatható glóbuszok 3D-s előállítására alkalmas módszer kidolgozása, A Virtuális Glóbuszok Múzeumá -nak kialakítása, A digitális virtuális földgömb-restaurálás módszerének kidolgozása: kulturálisérték-mentés és kockázatmentes restaurálás, Új glóbuszok előállítási módszerének kidolgozása.

9 A megfogalmazott célok megvalósításának tárgya első körben: a Kartográfiai Vállalat több mint 30 féle földgömbje, amely jó alap lehet a Virtuális Glóbuszok Múzeuma számára

10 A Kartográfiai Vállalat saját kiadású földgömbjei A volumen (1965 és 1990 között): 600 ezer gyártott gömb 100 ezer exportra A sokféleség: Az 1960-as évek második felében háromféle 13 cm átmérőjű politikai, 25 cm-es politikai, 25 cm-es átvilágítós (politikai komplex) gömb

11 Az 1980-as évek végéig további ötféle glóbusz 16 cm-es politikai, 16 cm-es domborzati, 25 cm-es politikai, 25 cm-es átvilágítós, 25 cm átmérőjű domborzati 21 féle nyelvi változatban 5 magyar, 5 cseh, 4 angol, 4 német, 3 lengyel mutáció

12 Az ISZEI (Iskolai Szemléltető Eszközök Intézete) 13 cm-es domborzati gömb (telluriumhoz), illetve az Országos Tanszergyártó és Értékesítő Vállalat (TANÉRT)-megrendelésre készített KV-s gömbök Öt különböző glóbusz 16 cm átmérőjű domborzati (tanulói), 40 cm-es politikai (tanári), 40 cm-es domborzati (tanári), 40 cm-es szétszedhető, szerkezeti Föld-modell, 10 cm-es politikai gömb hétféle 5 magyar és 2 angol változatban

13 A Virtuális Glóbuszok Múzeuma tartalma: Dinamikus és statikus elemek az utóbbival többnyire magam foglalkozom, az első gazdája Gede Mátyás tanársegéd fő segítőtársaink: Nemes Zoltán, fotós Szekerka József, mérnöktanár és sok-sok hallgató

14 Dinamikus elemek: Technikai okok miatt az előadás végén mutatok egy oktatásban is jól használható példát Statikus elemek: Glóbuszleírások Fényképfelvételek ( portréfotók ) A földgömbtérképnyomatok képe

15 A glóbuszleírások tartalmi elemei Cím: pl. 25 cm átmérőjű német nyelvű domborzati földgömb 1987-ből Szerző(k): szerkesztette, tervezte, summer, rajzolta, litografálta (tisztázati munkarészek) Kiadó Kiadás helye Kiadás éve, sorszáma (az első kiadás éve és a kiadások száma összesen, ha ismert) A kiadás(ok) körülményei Gyártási technológia A földgömb A virtuális glóbusz Állványzat

16 A glóbuszleírások tartalmi elemei (folytatás) Nyelv Felirat (címmező) Általános leírás Gömbátmérő, méretarány A földgömbtérkép tartalmi elemei A feldolgozott példány és származási helye A feldolgozást végezte A szöveges gömbleírást készítette A fényképfelvételeket készítette Egyéb hazai előfordulás Irodalom

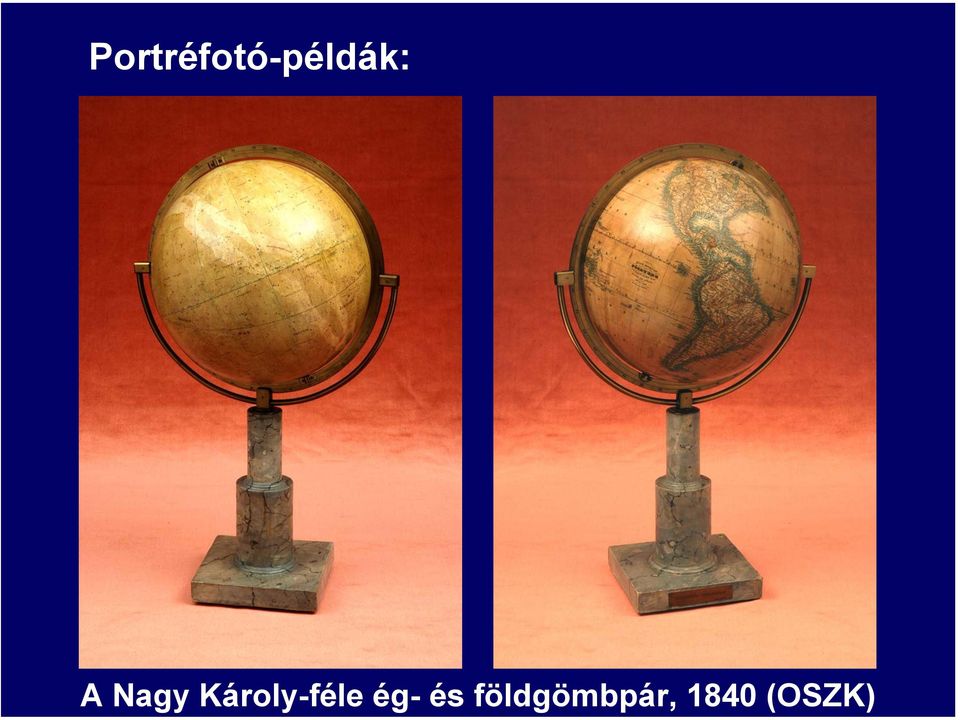

17 Portréfotó-példák: A Nagy Károly-féle ég- és földgömbpár, 1840 (OSZK)

18 Egy nevezetes földgömbtérképnyomat: 3 ív (18 szegmens) az 51 cm-es gömb 1896-os kiadásából (Babeş Bolyai Tudományegyetem Cholnoky-gyűjteménye)

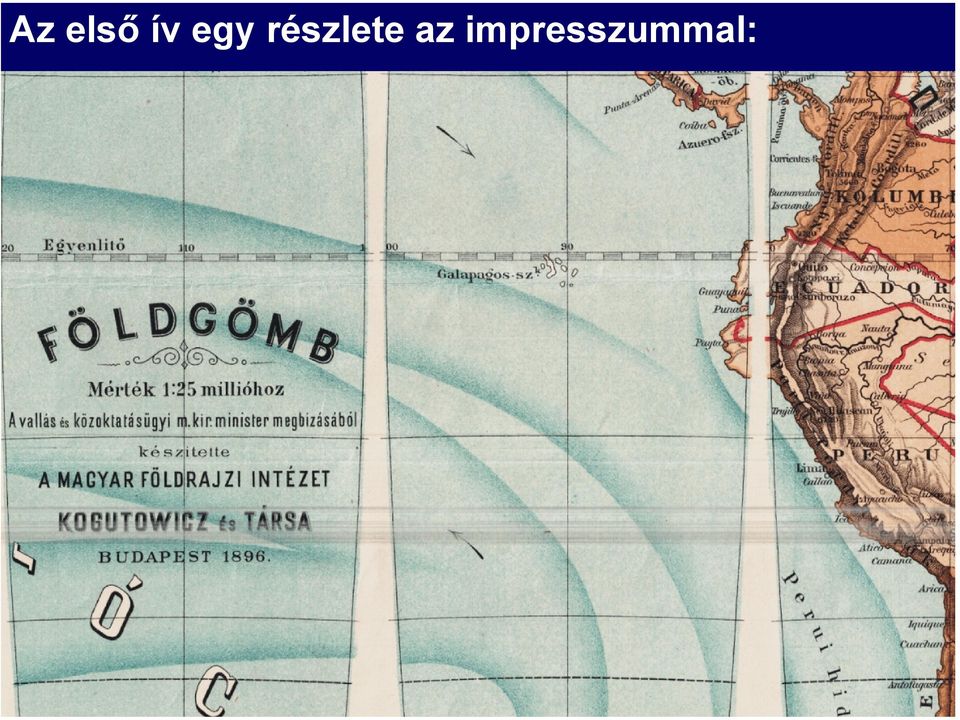

19 Az első ív egy részlete az impresszummal:

20 A 3D-s s modellek előállítása

21 Alapanyagok -nyomatok - fotók Földgömbtérképnyomatok szkennelésével...

22 ...vagy az eredeti gömbök fotózásával, sok-sok nagyfelbontású felvétel készítésével

23 A nyomatok feldolgozása: 1. A szkennelést a gömbszegmensek kivágása követi

24 2. Majd a georeferálás, a földrajzi fokhálózatba illesztés következik

25 3. Ezt követi a digitális vetületi transzformáció

26 4. Így válik lehetővé a darabok pontos, hézagmentes összeillesztése egyetlen georeferált képpé, amelyet a 5. gömbfelületre feszíthetünk

27 Az eredmény: egy VRML modell Berlini kiadású politikai glóbusz 1878-ból

28 A fényképfelvételek feldolgozása: 1. Az elkészült felvételek nem illeszthetők hézagmentesen össze, ezért itt is 2. georeferálnunk kell

29 A georeferálást itt is 4. a digitális vetületi transzformáció, majd 5. a darabok összeillesztése követi

30 Az eredmény: egy másik VRML modell Blaeu 1645/48-ban kiadott 68 cm átmérőjű földgömbje

31 A VRML modellek hátrányai: - korlátozott felbontás - nagy erőforrásigény Lehetséges megoldás: készíteni kell egy saját virtuálisglóbusz-alkalmazást vagy találni egy megfelelőt.

32 Földgömbök a Google Earth-ben A földgömbök a program ki-be kapcsolható rétegei lehetnek Együtt vizsgálhatók más Google Earth témákkal Nincs szükség semmilyen plug-in telepítésére

33 1878-as berlini kiadású politikai glóbusz a mai országhatárokkal a Google Earthben

34 Willem Janszon Blaeu 1630-ban Amszterdamban kiadott 68 cm-es éggömbje a VGM-ben (Google Earth alkalmazás)

35 A Blaeu-éggömb egy részlete nagyítás után

36 Új fogalmak

37 Az eredeti gömb gyakran színét veszti a fény és a levegő hatására A védett helyen (pl. mappában) őrzött térképnyomat eredeti színgazgadságában pompázik A virtuális 3D-s hasonmás (fakszimile) készülhet az eredeti gömbről készített fényképfelvételekből vagy földgömbtérképnyomatokból

38 Lehetőség nyílik a virtuális földgömb-restaurálás és az egykorú vagy eredeti fakszimile készítési módszerének kidolgozására a 132 cm átmérőjű Perczel-földgömb felhasználásával

39 Digitális 3D-s fakszimile és eredeti, egykorú vagy korabeli hasonmás

40 Új glóbuszok születhettek

41 Talán sohasemvolt glóbuszok megszületésének példái Pápay Gyula professzor világkép-rekonstrukciói a Rostoki Egyetemen A Sztrabón-földgömb az i. e. 1. századból a fiatalabb és az idősebb Ptolemaios-glóbusz az i. e. 2. századból

42 ... s a legújabb szerzemény Hargitai Henrik (ELTE Kozmikus Anyagokat Vizsgáló Csoport) és Gede Mátyás (ELTE Térképtudományi és Geoinformatikai Tanszék) munkája

43 Nem túl régi oktatási glóbuszok a Virtuális Glóbuszok Múzeumában (egy kis nosztalgia)

44 A 40 cm-es ún. tanári földgömb 1977-ből ismert változata: fatalpra illesztett fokbeosztásos meridiángyűrűbe helyezett természetföldrajzi glóbusz

45 A 16 cm-es domborzati glóbusz angol változata KV, 1984 A magyar változat, az ún. tanulói földgömb 1981-ben készült angol, 1984 német, 1984 lengyel, 1985 cseh, 1985 változatai léteznek.

46 A 25 cm-es domborzati glóbusz német változata KV, 1987 A magyar kiadással egy időben több idegen nyelvű változat (német, angol, cseh mutációis készült Új és egységes elvek szerint generalizált szárazföldi és tengerfenék-domborzat A szárazföldön: 200, 500, 1000, 1500, 3000 és 5000 m-es szintvonalakkal, a tengeri területeken: 200, 1000, 2000, 3000, 4000, 5000, 6000, 7000 m- es mélységvonalakkal

47 A 40 cm-es szétszedhető szerkezeti morfológiai Föld-modell magyar változata KV 1986 Hajdu Lajos debreceni földrajztanár újítási javaslataként a TANÉRT megrendelésére készült, a 25 cm-es gömb domborzati anyagának felhasználásával Az 1988-ban gyártott angol változat 1989-ben a Nemzetközi Térképészeti Társulás (ICA) konferenciáján a szemléltetőeszköz kategóriában díjat nyert

48 Mielőtt megköszönöm figyelmüket, a 40 cm átmérőjű szétszedhető szerkezeti morfológiai Föld-modellt mutatom be a Virtuális Glóbuszok Múzeumából
