1 Egyszerűen szabályozható ütőerő. Az ütvefúrógépek új generációja. Home made by you. bosch-do-it.com

2 73 Nm forgatónyomaték* 900 watt 2 sebességfokozatú hajtómű AdvancedImpact 900 További információk az AdvancedImpact 900 fúrógépről a 18. oldaltól. * EN szerint

3 6. oldal 6. oldal 12. oldal EasyImpact 550 Készletben is kapható Drill Assistant tartozékkal. EasyImpact 570 UniversalImpact 700 Készletben is kapható Drill Assistant tartozékkal. Falazat ++ Fa ++ Lágy beton + Fém + Falazat ++ Fa ++ Lágy beton + Fém + Falazat +++ Fa +++ Lágy beton ++ Fém + Easy Universal

4 18. oldal 18. oldal 26. oldal UniversalImpact 800 AdvancedImpact 900 Készletben is kapható Drill Assistant tartozékkal. Drill Assistant Falazat +++ Fa +++ Lágy beton ++ Fém ++ Falazat +++ Fa +++ Lágy beton +++ Fém +++ Fúrásmélységs zabályozó Porgyűjtődoboz a tiszta fúráshoz Advanced

5 Egyszerűen szabályozható ütőerő. Máris nekiláthatsz a következő projektednek. Tudod, mit kell tenned? Akkor rajta. Új ütvefúrógépeinkkel minden feladattal megbirkózhatsz. Most még kontrolláltabb módon dolgozhatsz a Kickback Control funkcióval: Az ütvefúrógépben lévő érzékelő felismeri a fúró hirtelen blokkolódását a falban, és leállítja a motort. Így elkerülhető a gép nem kívánatos továbbforgása (Kickback). Az eredmény: kisebb sérülésveszély és nagyobb biztonság a kezelő számára. Ergonomikus kialakítás, számos praktikus extra és átütő műszaki megoldás teszi a fúrást precízzé és könnyűvé. 5

6 6

7 Ütőerő kézreálló méretben. EasyImpact 550 és EasyImpact 570 Kompakt és erős: Az EasyImpact 550 és az EasyImpact 570 a világ legkisebb ütvefúrógépei közé tartoznak. Csekély súlyuknak és kompakt méretüknek köszönhetően tökéletesen illenek a kezedbe, ezáltal kényelmes és fáradságmentes munkavégzést tesznek lehetővé. Továbbá optimális erőt biztosítanak a számtalan alkalmazási lehetőséghez és a különböző anyagokhoz, hiszen kisméretű házaikban nagy teljesítményű motorok dolgoznak. 7

8 EasyImpact 550 és EasyImpact 570 A fúrás könnyedsége. Mostantól szó szerint könnyű lesz a fúrás, hiszen az EasyImpact 550 csupán 1,5 kg-ot, az EasyImpact 570 pedig csak 1,6 kg-ot nyom. 550 watt 11 Nm forgatónyomaték* Minden a kényelmed körül forog ezeknél a kis súlyú szerszámoknál: Az ergonomikus kialakítás, a csúszásgátló kiegészítő fogantyú és a praktikus méret megkönnyíti a munkát. Fúrj akár a fejed felett anélkül, hogy a karjaid azonnal elfáradnának. Teljesen mindegy, milyen anyag: Fa, falazat vagy lágy beton erős motorjaik minden kihívásnak megfelelnek. 570 watt 12forgatónyomaték* Nm 8 * EN szerint

9 Szebb lakás. Könnyebb fúrás. Az EasyImpact 550 és az EasyImpact 570 fúrógépekkel a fúrás gyerekjáték. Egyszerűen kezelhetők, és kompakt kialakításuknak hála, minden helyzetben maximális kényelemmel dolgozhatsz. Jól bírják a terhelést. Az EasyImpact 570 segítségedre lesz a kis és közepes fúrási munkálatoknál a ház körül és a kertben. A tv-konzolok és a masszív fapolcok felszerelése így csupán pár mozdulat. 9

10 EasyImpact 550 Kéthüvelyes gyorsbefogó fúrótokmány Gyakori fúrószárcsere könnyedén. A fúrótengely nyitásához egyszerűen fordítsd el a kéthüvelyes gyorsbefogó fúrótokmányt. Ehhez kulcsra sincs szükség csupán a kezedre. 10

11 EasyImpact 570 Gyorsbefogó fúrótokmány AutoLock funkcióval Fúrószárcsere egy kézzel, hála az AutoLock funkciónak. Egyszerűen nyisd ki vagy zárd be az egyhüvelyes fúrótokmányt egy mozdulattal. Bezáráskor a fúrótengely automatikusan bereteszel, és a fúró stabilan és biztonságosan tart. Az AutoLock funkció a UniversalImpact 800 és az Advanced Impact 900 típusoknál is rendelkezésre áll. További információk a 18. oldaltól. 11

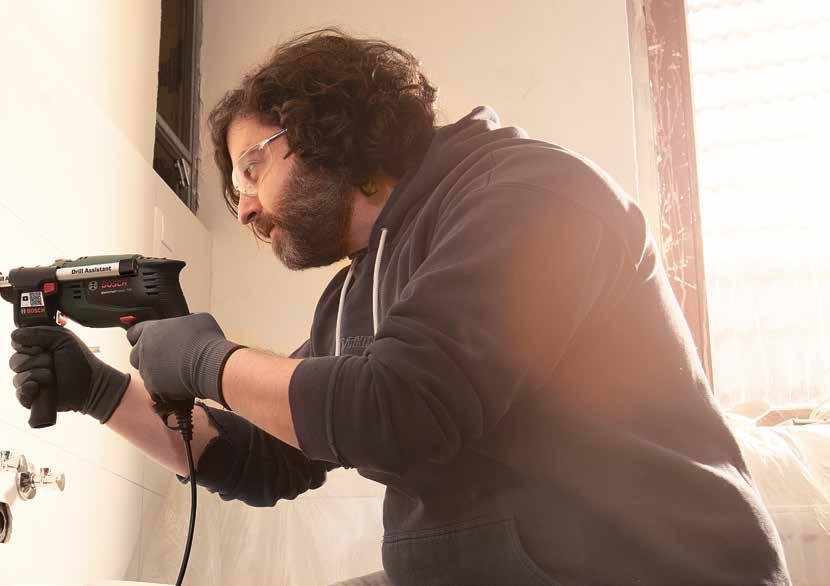

12 Ütőerő számtalan projekthez. UniversalImpact 700 Felújítanál valamit? Tervezz bármit a UniversalImpact 700 fúrógéppel biztosan sikerül. A kompakt, sokoldalú fúró a ház körül előforduló, minden szokásos fúrási feladathoz megfelel. Fúrj erőfeszítések nélkül akár nagyobb átmérőjű furatokat is fába, csempébe, kőbe, fémbe és lágy betonba. 12

13 13

14 UniversalImpact 700 Egy készülék minden célra. A UniversalImpacttel olyan ütvefúrógépet kapsz, amely mindent tud: a legkülönfélébb projektek az egyszerűtől az igényesig és szinte minden anyagban. Fúrószárcsere gombnyomásra: egyszerűen tartsd a fúrót a gyorsbefogó fúrótokmányba, és a Press+Lock rendszer segítségével reteszeld be a fúrótengelyt és már folytathatod is a munkát. Fokozatmentes ütőerő- és hajszálpontos fordulatszám-előválasztás az anyagnak megfelelő munkavégzéshez: A UniversalImpact 700 fúrógéppel mindent jól csinálhatsz. A csúszásbiztos kiegészítő fogantyú Softgrip markolattal, a csupán 1,7 kg-os súly és az ergonomikus kialakítás a lehető legnagyobb kényelmet biztosítja minden fúrási munka során. 17 Nm forgatónyomaték* watt * EN szerint

15 Fúrás fémben. A UniversalImpact 700 használatával az anyagnak megfelelő fordulatszám-előválasztásnak és az erős, 701 wattos motornak köszönhetően akár a fémet is átfúrhatod. A Press+Lock rendszerrel pedig gyorsan átállhatsz más anyagokhoz való fúrószárra is. Fúrás csempében. Itt sok múlik a megfelelő sebességen, amelyet egyszerűen beállíthatsz és adagolhatsz a fordulatszám-előválasztás segítségével: Indíts lassan. Ha már áttörte a fúró a csempe mázas felületét, emelheted a fúrási sebességet. 15

16 EasyImpact 550 és 570, UniversalImpact 700 és 800, AdvancedImpact 900 Csúszásbiztos kiegészítő fogantyú A szorítónyakon lévő, speciális horony segítségével tökéletesen rögzítheted a kiegészítő fogantyút a készüléken. A fogantyúban lévő borda a rögzítőcsavar meghúzásakor a horonyba illeszkedik: Ezáltal a fogantyú még nagy szorítónyomás esetén sem csúszhat le a gépről, és te mindig maximálisan kontrollált módon és precízen fúrhatsz. 16

17 Továbbfejlesztett ütőszerkezet Még hatékonyabb, optimalizált ütőszerkezetünk gondoskodik a fúrás gyorsabb előrehaladásáról falazatban és lágy betonban. A nagy teljesítményű motorral így még az igényesebb fúrási feladatokat is könnyedén elvégezheted. Minden új generációs ütvefúrógépet felszereltünk a továbbfejlesztett ütőszerkezettel és a csúszásbiztos kiegészítő fogantyúval. 17

18 Ellenőrzött ütőerő. UniversalImpact 800 és AdvancedImpact 900 Nem mindig sikerül mindent kézben tartani? Pedig lehetséges, ha fúrásról van szó. Ez a két sokoldalú és erőteljes szerszám még a nagyobb fúrási munkákat is tökéletesen kon trollált módon végzi el. Fokozott védelem: hiszen a Kickback Control lényegesen hozzájárul a sérülésveszély csökkentéséhez, és így fokozza a kezelő biztonságát. 18

19 19

20 UniversalImpact 800 és AdvancedImpact 900 Verhetetlen. Tele vagy ötletekkel? Akkor valósítsd meg őket! A UniversalImpact 800 és az Advanced Impact 900 megbírkóznak bármilyen feladattal, legyen az fa, falazat, fém vagy lágy beton. Erős motorjaikkal minden fúróbetéthez megfelelőek. Az igényesebb feladatokhoz különösen alkalmas az AdvancedImpact 900 robusztus háza. Ráadásul az AutoLock funkcióval a fúrócsere néhány másodperc alatt elvégezhető (lásd a 11. oldalt) watt watt 19 Nm forgatónyomaték* 73 Nm forgatónyomaték* 2 sebességfokozatú hajtómű 20 * EN szerint

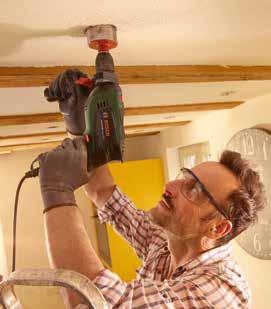

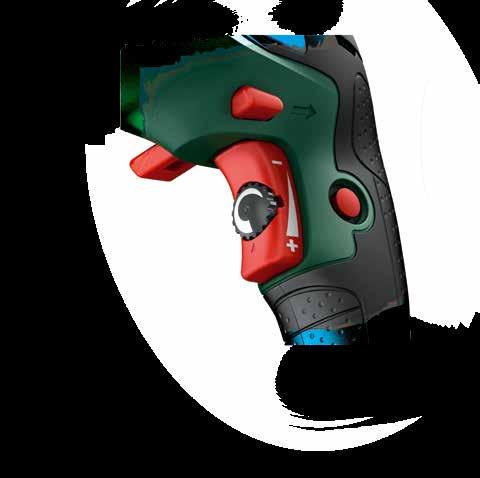

21 Fej feletti fúrás. Csekély súlyuknak, Softgrip markolatuknak és ergonomikus kialakításuknak hála mindkét erőteljes szerszám tökéletesen illik a kézbe tökéletesen kontrollálható még a fej felett végzett fúrás során is. Fúrás fában. Nagyszabású terveid vannak? Az Advanced Impact 900 fúrógéppel egy nagy teljesítményű, 900 wattos motor áll rendelkezésedre, és a 2 sebességfokozatú hajtóművel tökéletesen beállíthatod a szükséges erőt. Így a megfelelő ütvefúróval könnyedén fúrhatsz akár nagyobb átmérőjű, mélyebb lyukakat még tömör fagerendákban is. 21

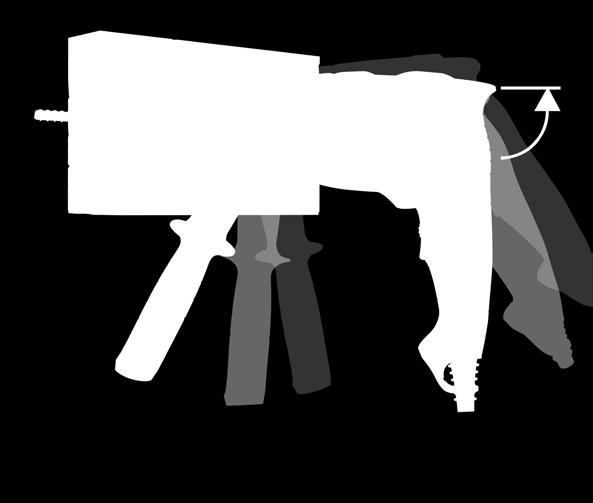

22 UniversalImpact 800 és AdvancedImpact 900 Kickback Control A Kickback Control funkcióval most még kontrolláltabb módon és nagyobb biztonságban dolgozhatsz. Ha a fúró megakad az anyagban és blokkolódik, a motor a másodperc törtrésze alatt megáll. Ez megakadályozza a gép kontrollálatlan visszacsapását, ami pedig lényegesen csökkenti a karokat, a csukló- és a vállízületet érintő sérülések veszélyét. 22

23 Gyorsan. Hatékonyan. Egy, a készülék kapcsolójába beépített érzékelő felismeri a gép visszacsapását: az úgy nevezett Kickback jelenséget. Ebben a pillanatban, a másodperc törtrésze alatt lekapcsol a motor és megakadályozza a készülék továbbforgását, ezzel a kar vagy a csukló kifordulását. Intelligens védelem ember és gép számára. 23

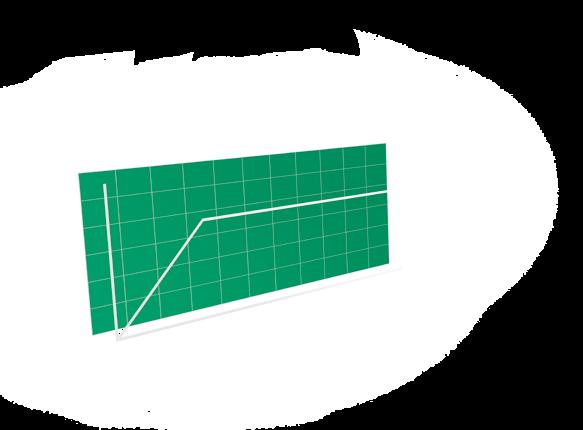

24 UniversalImpact 800 és AdvancedImpact 900 Konstans elektronika Folyamatos előrehaladás a konstans elektronikának köszönhetően, amely állandó szinten tartja a gép fordulatszámát még fokozódó fúrási terhelés és a falban fellépő nagyobb fúrási ellenállás esetén is. 24 Fordulatszámelőválasztás Bosch elektronika: A fordulatszám-előválasztással, vezérlésállító kerékkel és és kapcsolóbillentyűvel még optimálisabban állíthatod be és szabályozhatod az ütvefúrógép fordulatszámát az anyagnak megfelelő, finoman adagolt munkavégzéshez, például sima felületek előfúrásánál, valamint csavarok becsavarásánál.

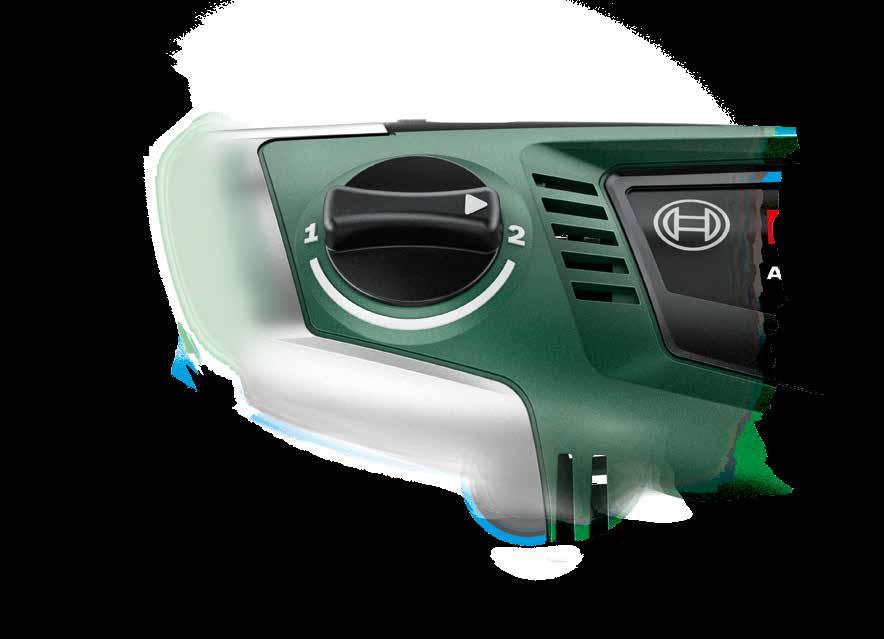

25 AdvancedImpact sebességfokozatú hajtómű Az átkapcsolható 2 sebességfokozatú hajtómű gondoskodik a még több alkalmazási lehetőségről. Az 1. sebességfokozathoz nagy forgatónyomaték, azaz nagy erő tartozik, például nagyméretű csavarok becsavarásához, malter vagy sűrű diszperziós festék felkeveréséhez. A 2. sebességfokozat magas fordulatszámot, azaz sebességet biztosít, ami a fúráshoz szükséges. 25

26 Drill Assistant A Drill Assistant segítségedre lesz a pontos fúrásmélység beállításánál. Így a furatot már az első próbálkozásnál a dübelhez szükséges, előre beállított méretűre készítheted. A fúrás során a Drill Assistant tartozékon elhelyezett porgyűjtő doboz közvetlenül a furatnál fogja fel a fúrási port, és ezáltal megakadályozza annak szétszóródását a lakásban vagy a közeledben. A készletekben minden új ütvefúrógéphez egy megfelelő Drill Assistant tartozékot találsz, vagy opcionálisan is megvásárolhatod külön tartozékként. 26

27 A fúrási por összegyűjtése. A Drill Assistant közvetlenül a furatnál fogja fel a fúrási port. Gyorsan felhelyezhető, és eltávolítható a porgyűjtő doboz ürítéséhez. A fúrásmélység beállítása. A fúrásmélység megállapításához mérési segédeszközként használj egyet a falba behelyezni kívánt dübelek közül. Fektesd a Drill Assistant tartozékba, és told el a szabályozót az ideális fúrásmélység beállításához és a fúró egyetlen milliméterrel sem fúr tovább. Teljesítmény készletben: Ezek az ütvefúrógépek Drill Assistant tartozékkal kaphatók. EasyImpact 550 UniversalImpact 700 AdvancedImpact

28 Ütőerő. Összehasonlításban. Műszaki jellemzők EasyImpact 550 EasyImpact 550 Drill Assistant tartozékkal EasyImpact 570 UniversalImpact 700 Teljesítmény 550 W 550 W 570 W 701 W Forgatónyomaték* 11 Nm 11 Nm 12 Nm 17 Nm Kickback Control Konstans elektronika Sebesség előválasztás Sebességfokozatok 1 sebességfokozat 1 sebességfokozat 1 sebességfokozat 1 sebességfokozat Max. furatátmérő fában/fém falazatban/lágy betonban 25 mm/8 mm 10 mm/10 mm 25 mm/8 mm 10 mm/10 mm 25 mm/8 mm 10 mm/10 mm 30 mm/12 mm 14 mm/14 mm A gép súlya 1,5 kg 1,8 kg 1,6 kg 1,7 kg Fúrótokmány kéthüvelyes kéthüvelyes egyhüvelyes, AutoLock egyhüvelyes, Press+Lock Tartozékok Kiegészítő fogantyú Mélységütköző Drill Assistant Kiegészítő fogantyú Mélységütköző Kiegészítő fogantyú Mélységütköző 28 * EN szerint

29 UniversalImpact 700 Drill Assistant tartozékkal UniversalImpact 800 AdvancedImpact 900 AdvancedImpact 900 Drill Assistant tartozékkal 701 W 800 W 900 W 900 W 17 Nm 19 Nm 73 Nm 73 Nm 1 sebességfokozat 1 sebességfokozat 2 sebességfokozat 2 sebességfokozat 30 mm/12 mm 14 mm/14 mm 30 mm/12 mm 14 mm/14 mm 40 mm/13 mm 20 mm/18 mm 40 mm/13 mm 20 mm/18 mm 2,0 kg 1,8 kg 2,6 kg 2,8 kg egyhüvelyes, Press+Lock egyhüvelyes, AutoLock egyhüvelyes, fém, AutoLock egyhüvelyes, fém, AutoLock Drill Assistant Kiegészítő fogantyú Mélységütköző Kiegészítő fogantyú Mélységütköző Drill Assistant Kiegészítő fogantyú 29

30 Üdvözlünk a MyBosch rendszerben, személyes barkácsolási portálodon, ahol igényeidnek megfelelő szolgáltatási ajánlatokat találsz, exkluzív előnyökre tehetsz szert, és rengeteg ötletet meríthetsz

31 A te 3 éves garanciád. Jelentkezz egyszerűen online, majd biztosítsd a 3 év gyártói garanciát barkács- és kerti szerszámaidra, valamint mérőeszközeidre. Személyes, szakértői tanácsadás csak Neked. Ingyenes VIP Szervizforródrót személyre szabott támogatással termékekkel és projektekkel kapcsolatban a Bosch szakértőktől, visszahívási szolgáltatással és garantáltan 10 másodpercen belüli hívásfogadással. A te tervezési és ötletvilágod. Több mint 1000 inspiráló projektötlet, érdeklődési körödre és képességeidre szabva. Tervezz saját projekteket és oszd meg másokkal. A te virtuális műhelyed. Regisztráld Bosch szerszámodat, és használd ki az információk széles köre és a szervizelés kényelmes menete nyújtotta előnyöket. Regisztrálj néhány kattintással: MyBosch-Tools.com 31

32 32

33 Helyesen fúrni. Tippek & trükkök A fúrás a leggyakoribb munka, ami egy házban előfordulhat. A ferde vagy túl nagy furatok elkerülhetők, ha megfogadod a következő tanácsokat: 1 Vedd figyelembe a fal típusát. Állítsd be az ütvefúrógépet a fal típusának megfelelően, 4 és válaszd a megfelelő fúrót. Ezután ügyelj a stabil testhelyzetre, és fúrás közben mindkét kezed legyen a fogantyúkon. 2 Minél erősebb az ütvefúrógép motorja, annál több lehetőség közül választhatsz a fúrás és a tartozékok terén. 5 A ferde furatok elkerülhetők, ha a fúróhegyet merőlegesen helyezed az anyag felületére, és csak ezután kezdesz fúrni. 3 A fúrás előtt gondoskodj a saját biztonságodról, és vizsgáld át a falat egy műszer segítségével, hogy nincs-e benne az adott helyen áramkábel vagy vízvezeték. 6 A fúró elcsúszását megakadályozhatod azzal, hogy sima felületeken kreppszalaggal leragasztod a fúrási helyeket. 33
