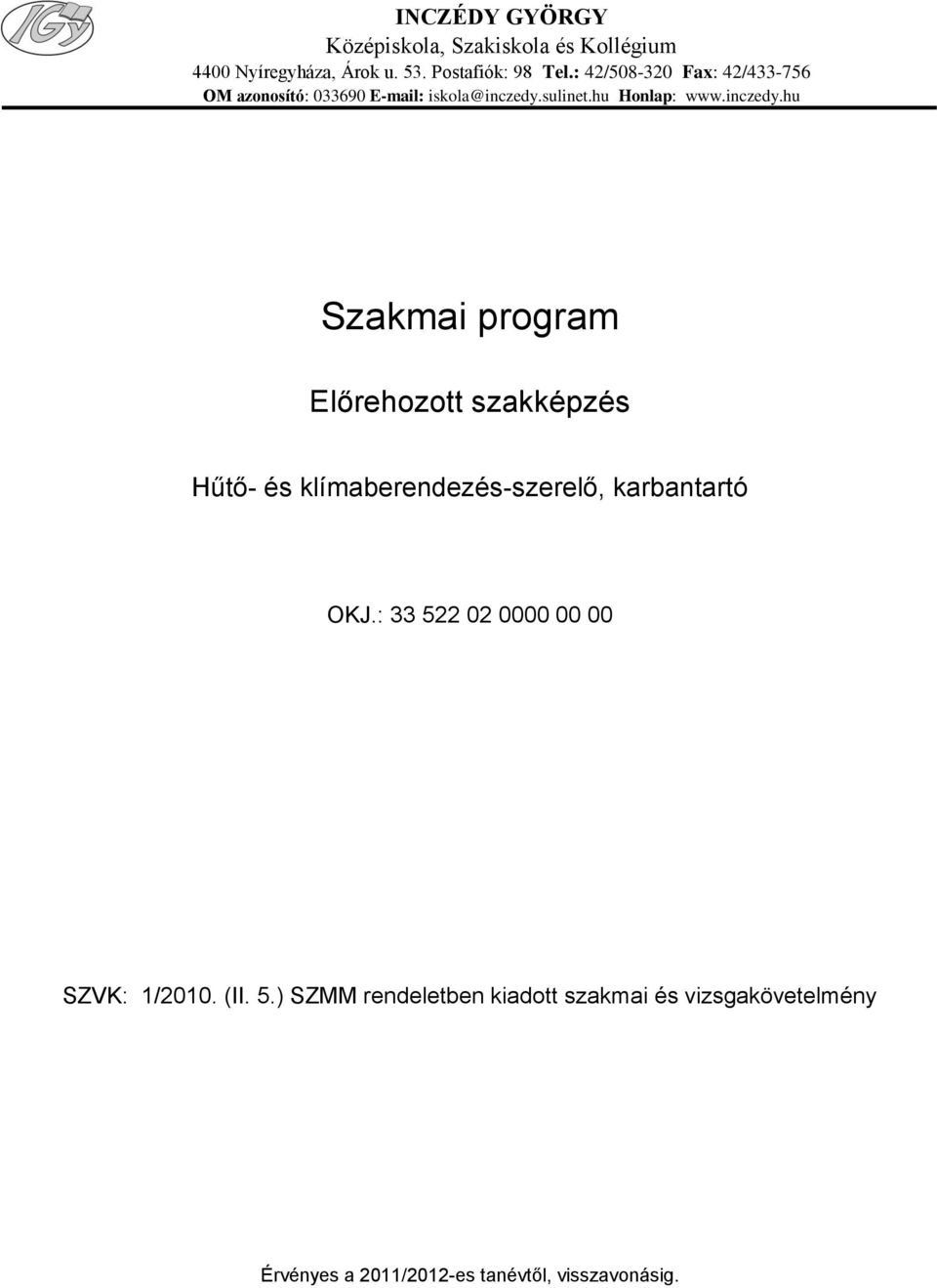

1 INCZÉDY GYÖRGY Középiskola, Szakiskola és Kollégium 4400 Nyíregyháza, Árok u. 53. Postafiók: 98 Tel.: 42/ Fax: 42/ OM azonosító: Honlap: Szakmai program Előrehozott szakképzés Hűtő és klímaberendezésszerelő, karbantartó OKJ.: SZVK: 1/2010. (II. 5.) SZMM rendeletben kiadott szakmai és vizsgakövetelmény Érvényes a 2011/2012es tanévtől, visszavonásig.

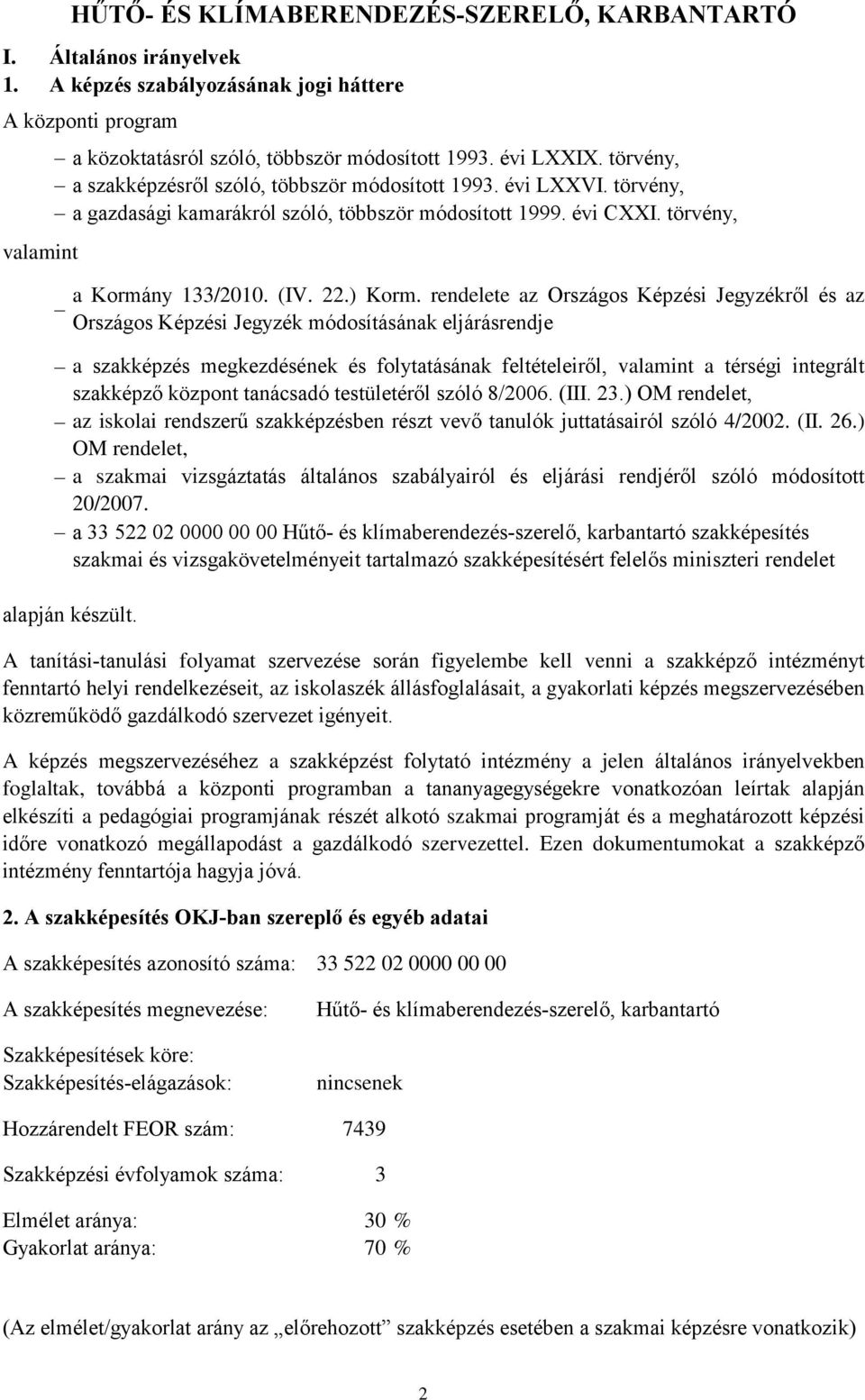

2 I. Általános irányelvek 1. A képzés szabályozásának jogi háttere A központi program valamint a közoktatásról szóló, többször módosított évi LXXIX. törvény, a szakképzésről szóló, többször módosított évi LXXVI. törvény, a gazdasági kamarákról szóló, többször módosított évi CXXI. törvény, a szakképzés megkezdésének és folytatásának feltételeiről, valamint a térségi integrált szakképző központ tanácsadó testületéről szóló 8/2006. (III. 23.) OM rendelet, az iskolai rendszerű szakképzésben részt vevő tanulók juttatásairól szóló 4/2002. (II. 26.) OM rendelet, a szakmai vizsgáztatás általános szabályairól és eljárási rendjéről szóló módosított 20/2007. a Hűtő és klímaberendezésszerelő, karbantartó szakképesítés szakmai és vizsgakövetelményeit tartalmazó szakképesítésért felelős miniszteri rendelet alapján készült. HŰTŐ ÉS KLÍMABERENDEZÉSSZERELŐ, KARBANTARTÓ a Kormány 133/2010. (IV. 22.) Korm. rendelete az Országos Képzési Jegyzékről és az Országos Képzési Jegyzék módosításának eljárásrendje A tanításitanulási folyamat szervezése során figyelembe kell venni a szakképző intézményt fenntartó helyi rendelkezéseit, az iskolaszék állásfoglalásait, a képzés megszervezésében közreműködő gazdálkodó szervezet igényeit. A képzés megszervezéséhez a szakképzést folytató intézmény a jelen általános irányelvekben foglaltak, továbbá a központi programban a tananyagegységekre vonatkozóan leírtak alapján elkészíti a pedagógiai programjának részét alkotó szakmai programját és a meghatározott képzési időre vonatkozó megállapodást a gazdálkodó szervezettel. Ezen dokumentumokat a szakképző intézmény fenntartója hagyja jóvá. 2. A szakképesítés OKJban szereplő és egyéb adatai A szakképesítés azonosító száma: A szakképesítés megnevezése: Szakképesítések köre: Szakképesítéselágazások: Hűtő és klímaberendezésszerelő, karbantartó nincsenek Hozzárendelt FEOR szám: 7439 Szakképzési évfolyamok száma: 3 Elmélet aránya: 30 % Gyakorlat aránya: 70 % (Az elmélet/gyakorlat arány az előrehozott szakképzés esetében a szakmai képzésre vonatkozik) 2

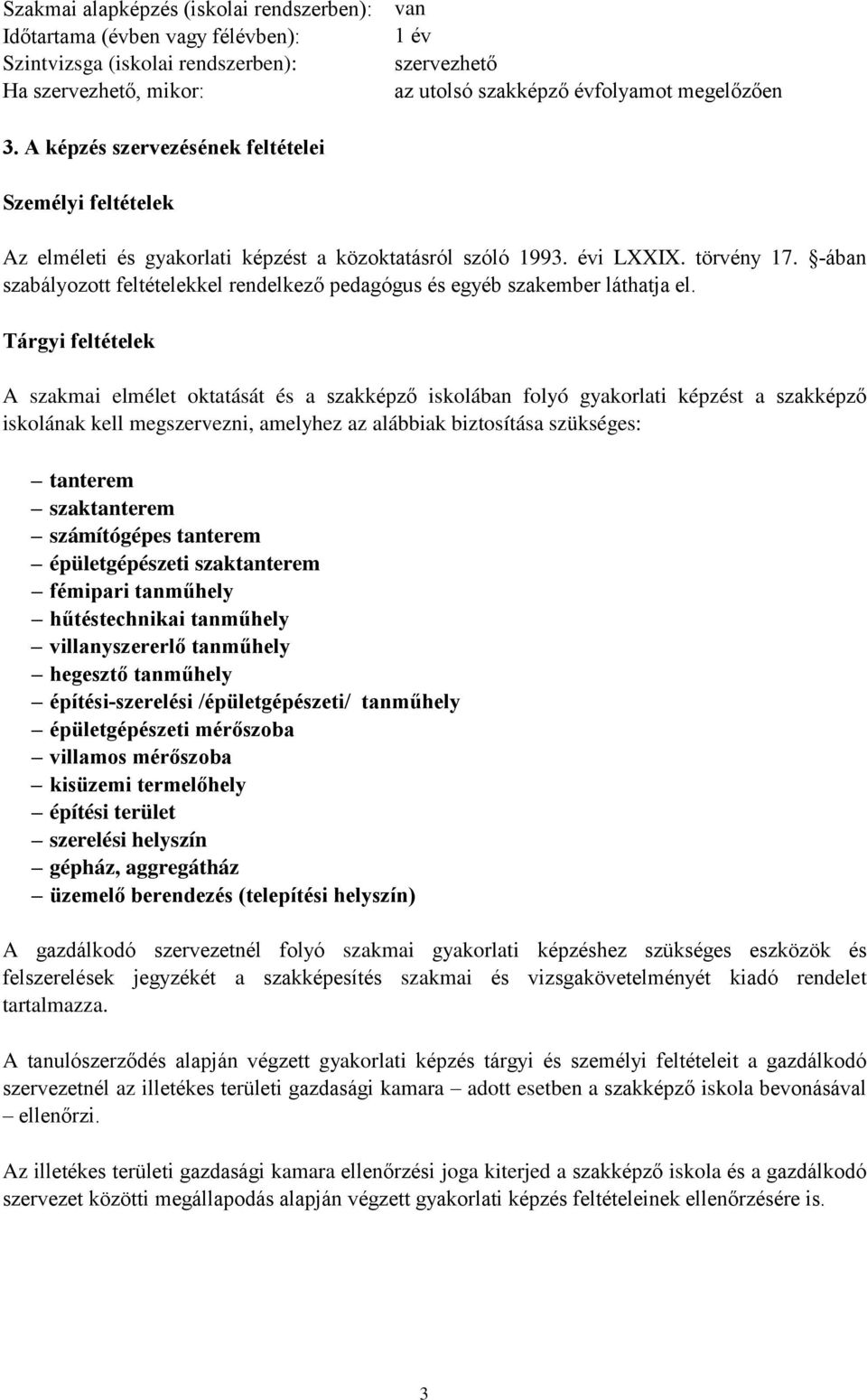

3 Szakmai alapképzés (iskolai rendszerben): Időtartama (évben vagy félévben): Szintvizsga (iskolai rendszerben): Ha szervezhető, mikor: van 1 év szervezhető az utolsó szakképző évfolyamot megelőzően 3. A képzés szervezésének feltételei Személyi feltételek Az elméleti és képzést a közoktatásról szóló évi LXXIX. törvény 17. ában szabályozott feltételekkel rendelkező pedagógus és egyéb szakember láthatja el. Tárgyi feltételek A szakmai elmélet oktatását és a szakképző iskolában folyó képzést a szakképző iskolának kell megszervezni, amelyhez az alábbiak biztosítása szükséges: tanterem szaktanterem számítógépes tanterem épületgépészeti szaktanterem fémipari tanműhely hűtéstechnikai tanműhely villanyszererlő tanműhely hegesztő tanműhely építésiszerelési /épületgépészeti/ tanműhely épületgépészeti mérőszoba villamos mérőszoba kisüzemi termelőhely építési terület szerelési helyszín gépház, aggregátház üzemelő berendezés (telepítési helyszín) A gazdálkodó szervezetnél folyó szakmai képzéshez szükséges eszközök és felszerelések jegyzékét a szakképesítés szakmai és vizsgakövetelményét kiadó rendelet tartalmazza. A tanulószerződés alapján végzett képzés tárgyi és személyi feltételeit a gazdálkodó szervezetnél az illetékes területi gazdasági kamara adott esetben a szakképző iskola bevonásával ellenőrzi. Az illetékes területi gazdasági kamara ellenőrzési joga kiterjed a szakképző iskola és a gazdálkodó szervezet közötti megállapodás alapján végzett képzés feltételeinek ellenőrzésére is. 3

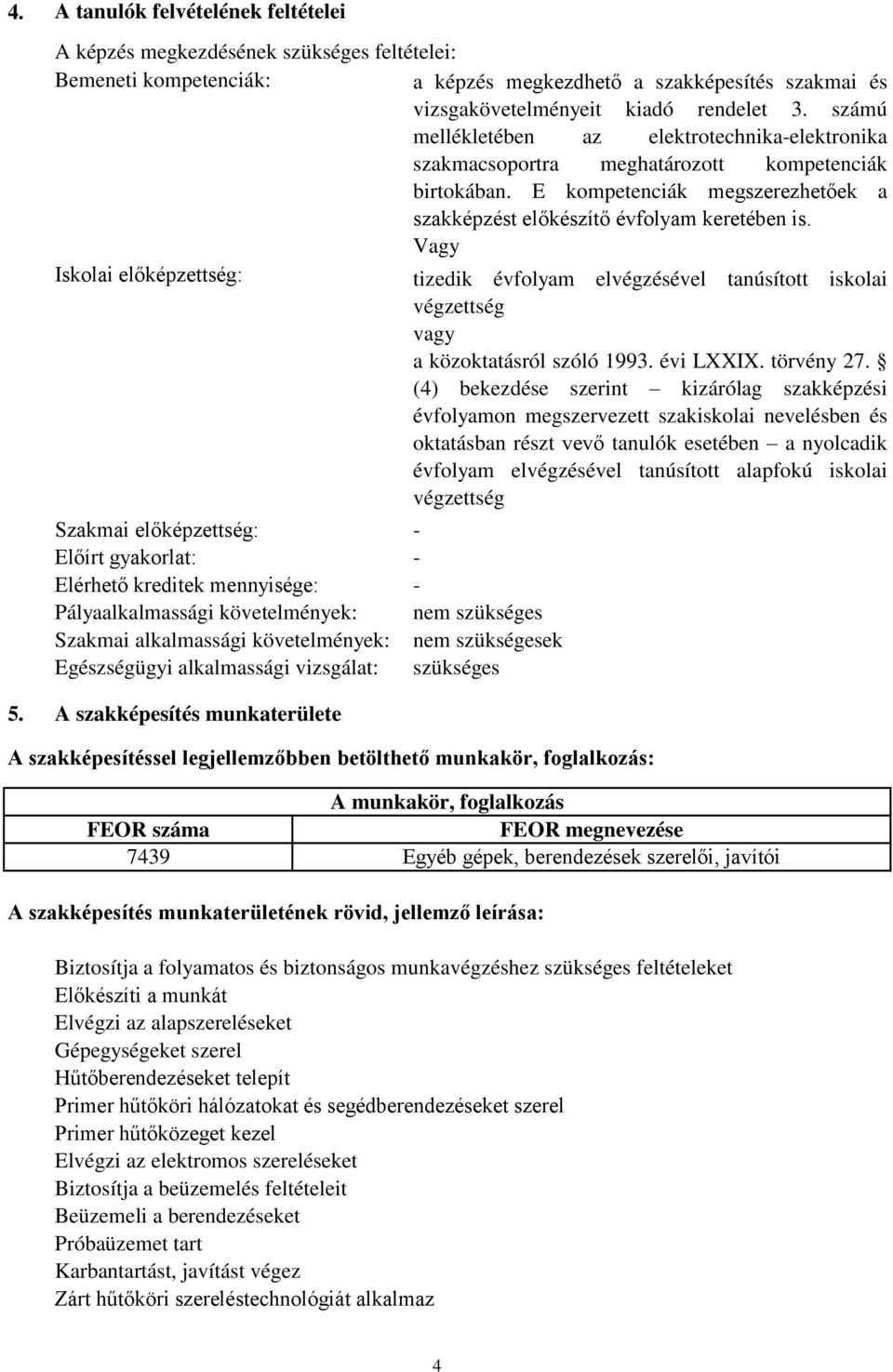

4 4. A tanulók felvételének feltételei A képzés megkezdésének szükséges feltételei: Bemeneti kompetenciák: a képzés megkezdhető a szakképesítés szakmai és vizsgakövetelményeit kiadó rendelet 3. számú mellékletében az elektrotechnikaelektronika szakmacsoportra meghatározott kompetenciák birtokában. E kompetenciák megszerezhetőek a szakképzést előkészítő évfolyam keretében is. Vagy Iskolai előképzettség: Szakmai előképzettség: Előírt gyakorlat: Elérhető kreditek mennyisége: Pályaalkalmassági követelmények: Szakmai alkalmassági követelmények: Egészségügyi alkalmassági vizsgálat: tizedik évfolyam elvégzésével tanúsított iskolai végzettség vagy a közoktatásról szóló évi LXXIX. törvény 27. (4) bekezdése szerint kizárólag szakképzési évfolyamon megszervezett szakiskolai nevelésben és oktatásban részt vevő tanulók esetében a nyolcadik évfolyam elvégzésével tanúsított alapfokú iskolai végzettség nem szükséges nem szükségesek szükséges 5. A szakképesítés munkaterülete A szakképesítéssel legjellemzőbben betölthető munkakör, foglalkozás: A munkakör, foglalkozás FEOR száma FEOR megnevezése 7439 Egyéb gépek, berendezések szerelői, javítói A szakképesítés munkaterületének rövid, jellemző leírása: Biztosítja a folyamatos és biztonságos munkavégzéshez szükséges feltételeket Előkészíti a munkát Elvégzi az alapszereléseket Gépegységeket szerel Hűtőberendezéseket telepít Primer hűtőköri hálózatokat és segédberendezéseket szerel Primer hűtőközeget kezel Elvégzi az elektromos szereléseket Biztosítja a beüzemelés feltételeit Beüzemeli a berendezéseket Próbaüzemet tart Karbantartást, javítást végez Zárt hűtőköri szereléstechnológiát alkalmaz 4

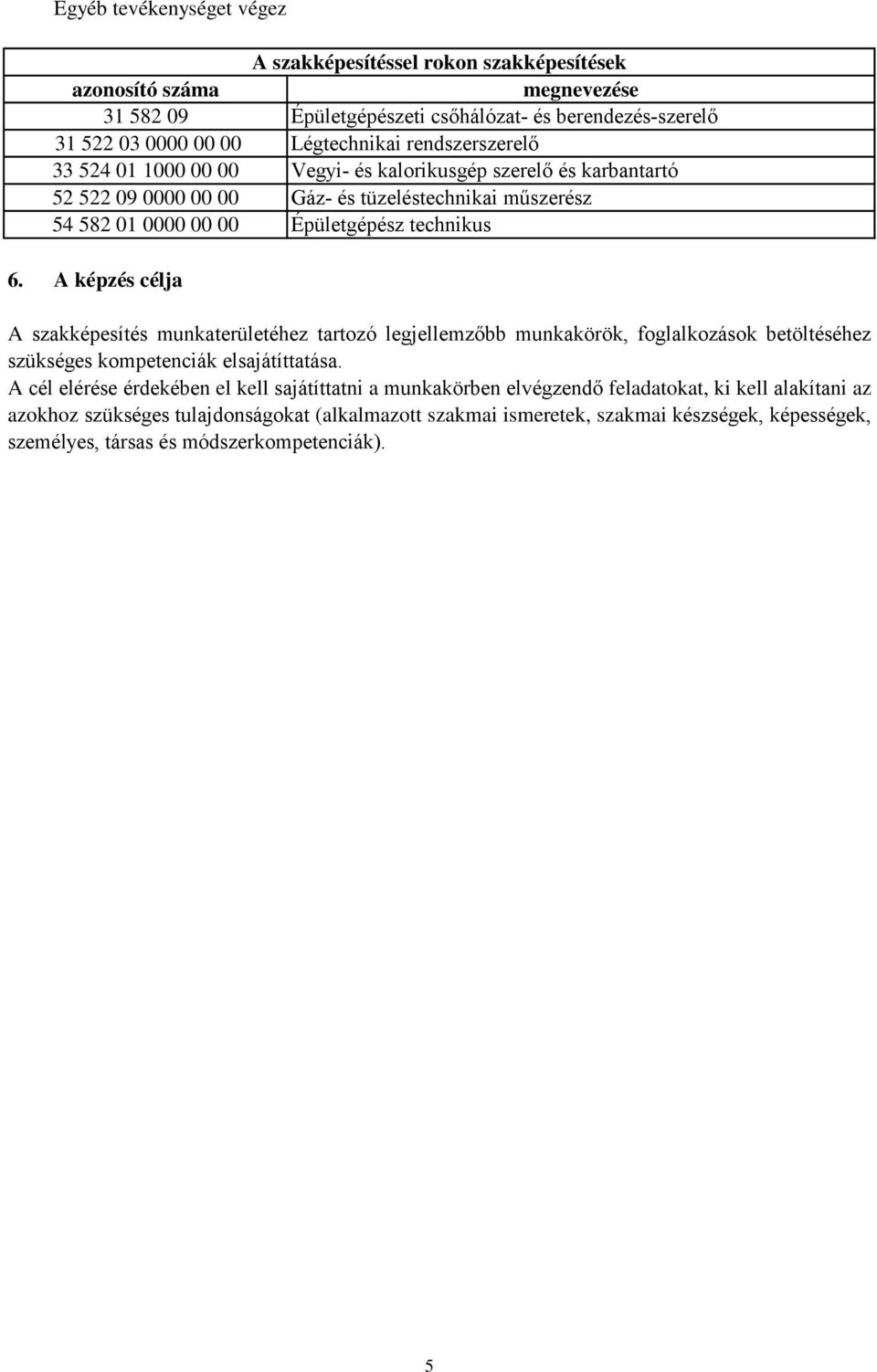

5 Egyéb tevékenységet végez A szakképesítéssel rokon szakképesítések azonosító száma megnevezése Épületgépészeti csőhálózat és berendezésszerelő Légtechnikai rendszerszerelő Vegyi és kalorikusgép szerelő és karbantartó Gáz és tüzeléstechnikai műszerész Épületgépész technikus 6. A képzés célja A szakképesítés munkaterületéhez tartozó legjellemzőbb munkakörök, foglalkozások betöltéséhez szükséges kompetenciák elsajátíttatása. A cél elérése érdekében el kell sajátíttatni a munkakörben elvégzendő feladatokat, ki kell alakítani az azokhoz szükséges tulajdonságokat (alkalmazott szakmai ismeretek, szakmai készségek, képességek, személyes, társas és módszerkompetenciák). 5

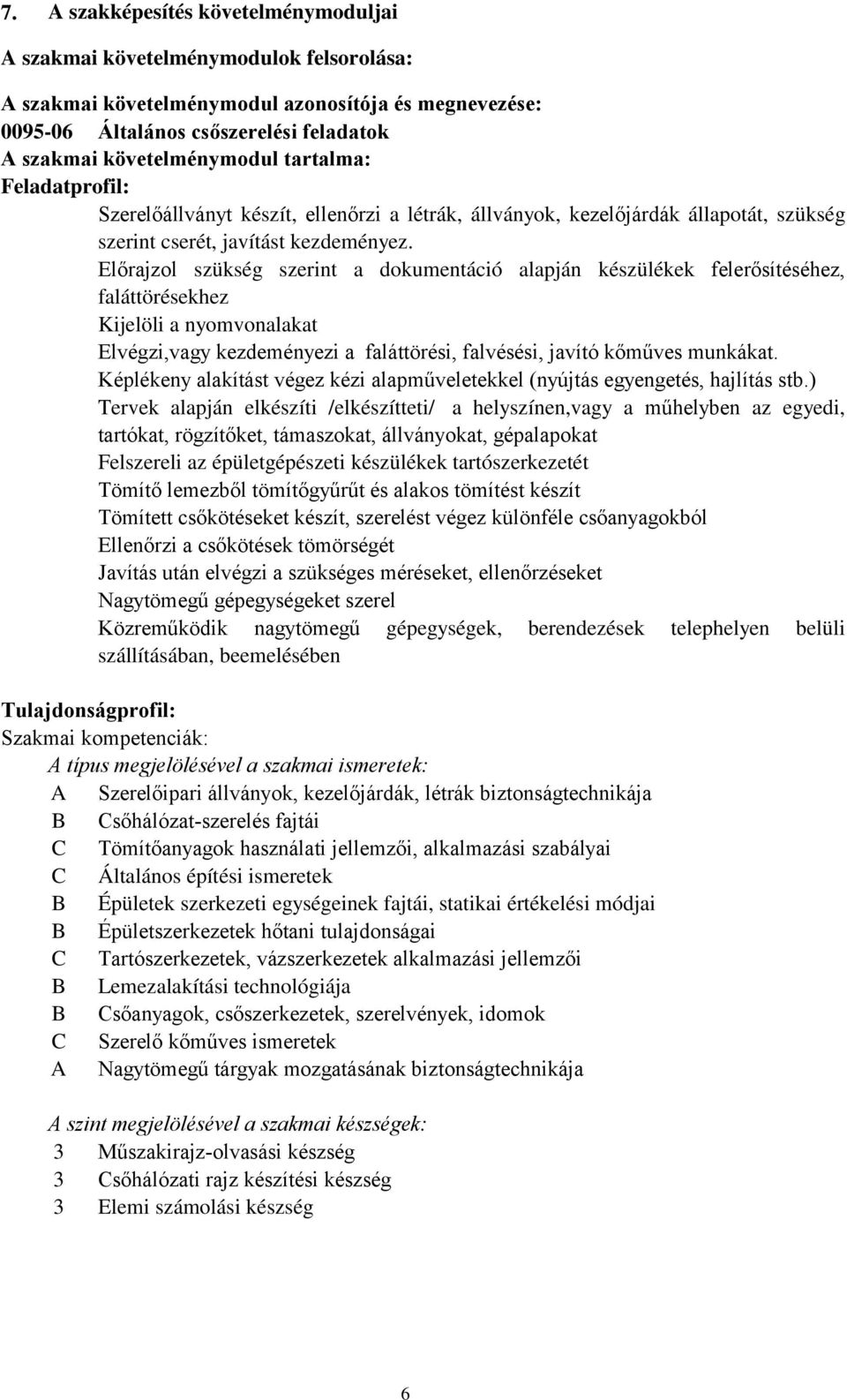

6 7. A szakképesítés követelménymoduljai A szakmai követelménymodulok felsorolása: A szakmai követelménymodul azonosítója és megnevezése: Általános csőszerelési feladatok A szakmai követelménymodul tartalma: Feladatprofil: Szerelőállványt készít, ellenőrzi a létrák, állványok, kezelőjárdák állapotát, szükség szerint cserét, javítást kezdeményez. Előrajzol szükség szerint a dokumentáció alapján készülékek felerősítéséhez, faláttörésekhez Kijelöli a nyomvonalakat Elvégzi,vagy kezdeményezi a faláttörési, falvésési, javító kőműves munkákat. Képlékeny alakítást végez kézi alapműveletekkel (nyújtás egyengetés, hajlítás stb.) Tervek alapján elkészíti /elkészítteti/ a helyszínen,vagy a műhelyben az egyedi, tartókat, rögzítőket, támaszokat, állványokat, gépalapokat Felszereli az épületgépészeti készülékek tartószerkezetét Tömítő lemezből tömítőgyűrűt és alakos tömítést készít Tömített csőkötéseket készít, szerelést végez különféle csőanyagokból Ellenőrzi a csőkötések tömörségét Javítás után elvégzi a szükséges méréseket, ellenőrzéseket Nagytömegű gépegységeket szerel Közreműködik nagytömegű gépegységek, berendezések telephelyen belüli szállításában, beemelésében Tulajdonságprofil: Szakmai kompetenciák: A típus megjelölésével a szakmai ismeretek: A Szerelőipari állványok, kezelőjárdák, létrák biztonságtechnikája B Csőhálózatszerelés fajtái C Tömítőanyagok használati jellemzői, alkalmazási szabályai C Általános építési ismeretek B Épületek szerkezeti egységeinek fajtái, statikai értékelési módjai B Épületszerkezetek hőtani tulajdonságai C Tartószerkezetek, vázszerkezetek alkalmazási jellemzői B Lemezalakítási technológiája B Csőanyagok, csőszerkezetek, szerelvények, idomok C Szerelő kőműves ismeretek A Nagytömegű tárgyak mozgatásának biztonságtechnikája A szint megjelölésével a szakmai készségek: 3 Műszakirajzolvasási készség 3 Csőhálózati rajz készítési készség 3 Elemi számolási készség 6

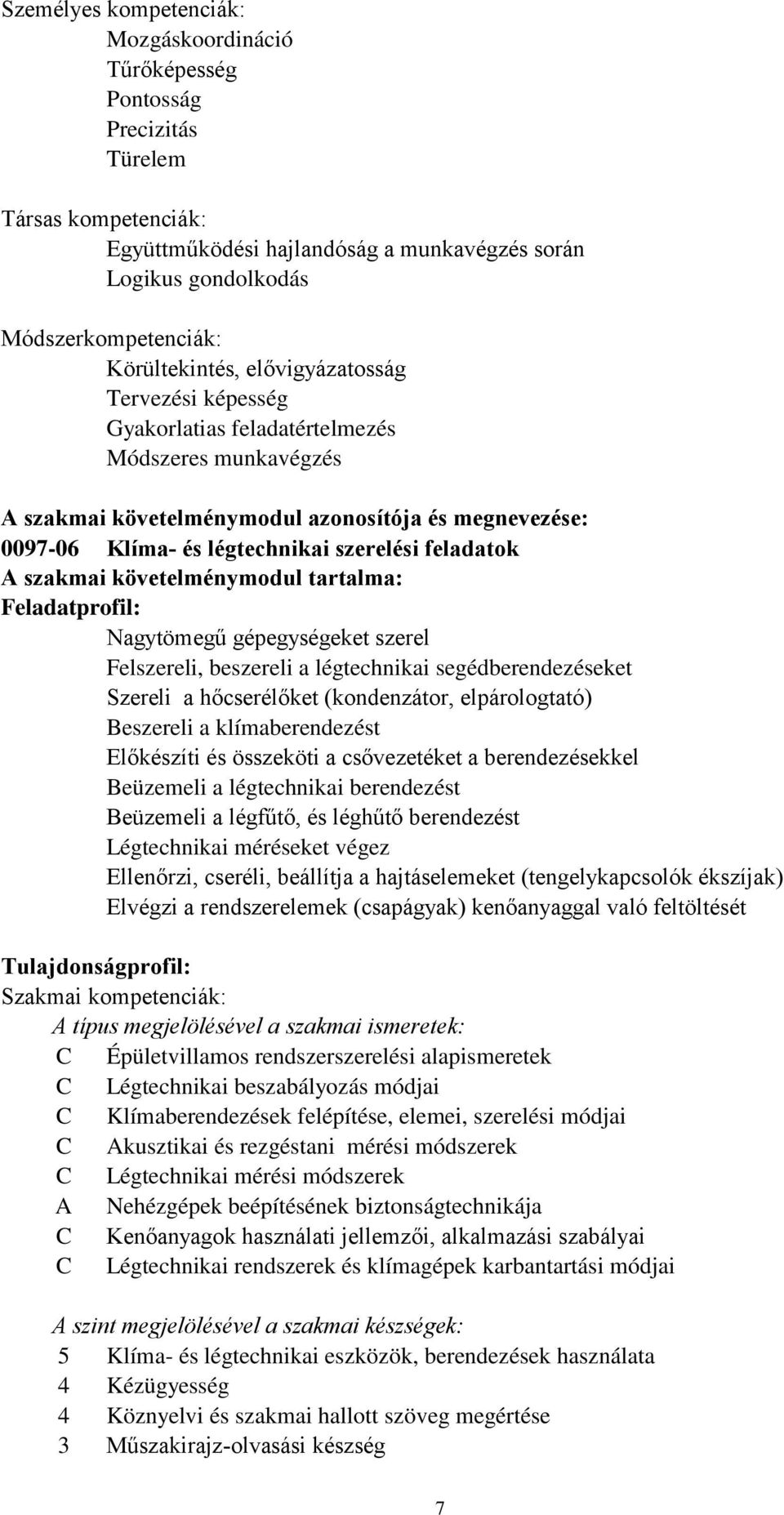

7 Személyes kompetenciák: Mozgáskoordináció Tűrőképesség Pontosság Precizitás Türelem Társas kompetenciák: Együttműködési hajlandóság a munkavégzés során Logikus gondolkodás Módszerkompetenciák: Körültekintés, elővigyázatosság Tervezési képesség Gyakorlatias feladatértelmezés Módszeres munkavégzés A szakmai követelménymodul azonosítója és megnevezése: Klíma és légtechnikai szerelési feladatok A szakmai követelménymodul tartalma: Feladatprofil: Nagytömegű gépegységeket szerel Felszereli, beszereli a légtechnikai segédberendezéseket Szereli a hőcserélőket (kondenzátor, elpárologtató) Beszereli a klímaberendezést Előkészíti és összeköti a csővezetéket a berendezésekkel Beüzemeli a légtechnikai berendezést Beüzemeli a légfűtő, és léghűtő berendezést Légtechnikai méréseket végez Ellenőrzi, cseréli, beállítja a hajtáselemeket (tengelykapcsolók ékszíjak) Elvégzi a rendszerelemek (csapágyak) kenőanyaggal való feltöltését Tulajdonságprofil: Szakmai kompetenciák: A típus megjelölésével a szakmai ismeretek: C Épületvillamos rendszerszerelési alapismeretek C Légtechnikai beszabályozás módjai C Klímaberendezések felépítése, elemei, szerelési módjai C Akusztikai és rezgéstani mérési módszerek C Légtechnikai mérési módszerek A Nehézgépek beépítésének biztonságtechnikája C Kenőanyagok használati jellemzői, alkalmazási szabályai C Légtechnikai rendszerek és klímagépek karbantartási módjai A szint megjelölésével a szakmai készségek: 5 Klíma és légtechnikai eszközök, berendezések használata 4 Kézügyesség 4 Köznyelvi és szakmai hallott szöveg megértése 3 Műszakirajzolvasási készség 7

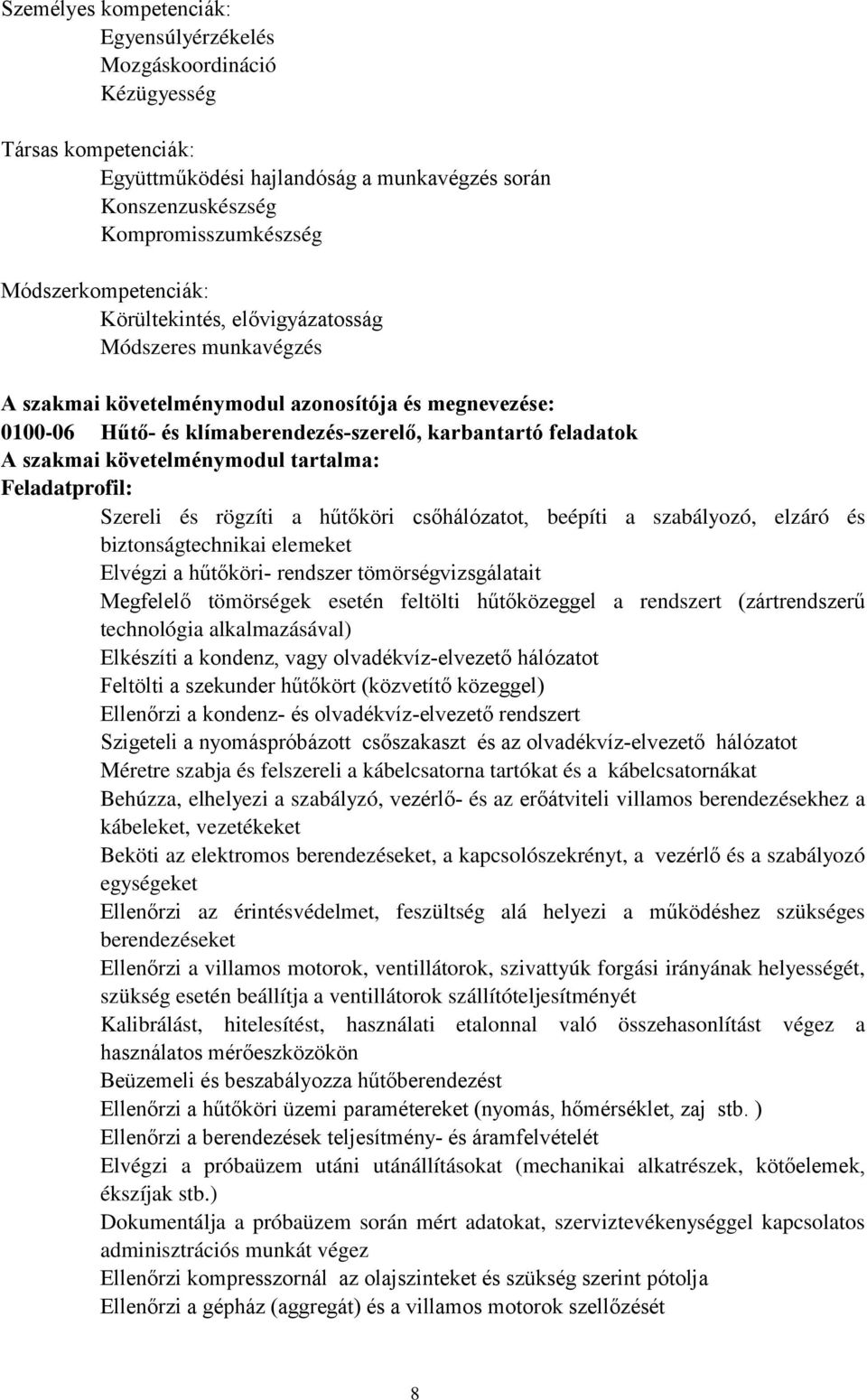

8 Személyes kompetenciák: Egyensúlyérzékelés Mozgáskoordináció Kézügyesség Társas kompetenciák: Együttműködési hajlandóság a munkavégzés során Konszenzuskészség Kompromisszumkészség Módszerkompetenciák: Körültekintés, elővigyázatosság Módszeres munkavégzés A szakmai követelménymodul azonosítója és megnevezése: Hűtő és klímaberendezésszerelő, karbantartó feladatok A szakmai követelménymodul tartalma: Feladatprofil: Szereli és rögzíti a hűtőköri csőhálózatot, beépíti a szabályozó, elzáró és biztonságtechnikai elemeket Elvégzi a hűtőköri rendszer tömörségvizsgálatait Megfelelő tömörségek esetén feltölti hűtőközeggel a rendszert (zártrendszerű technológia alkalmazásával) Elkészíti a kondenz, vagy olvadékvízelvezető hálózatot Feltölti a szekunder hűtőkört (közvetítő közeggel) Ellenőrzi a kondenz és olvadékvízelvezető rendszert Szigeteli a nyomáspróbázott csőszakaszt és az olvadékvízelvezető hálózatot Méretre szabja és felszereli a kábelcsatorna tartókat és a kábelcsatornákat Behúzza, elhelyezi a szabályzó, vezérlő és az erőátviteli villamos berendezésekhez a kábeleket, vezetékeket Beköti az elektromos berendezéseket, a kapcsolószekrényt, a vezérlő és a szabályozó egységeket Ellenőrzi az érintésvédelmet, feszültség alá helyezi a működéshez szükséges berendezéseket Ellenőrzi a villamos motorok, ventillátorok, szivattyúk forgási irányának helyességét, szükség esetén beállítja a ventillátorok szállítóteljesítményét Kalibrálást, hitelesítést, használati etalonnal való összehasonlítást végez a használatos mérőeszközökön Beüzemeli és beszabályozza hűtőberendezést Ellenőrzi a hűtőköri üzemi paramétereket (nyomás, hőmérséklet, zaj stb. ) Ellenőrzi a berendezések teljesítmény és áramfelvételét Elvégzi a próbaüzem utáni utánállításokat (mechanikai alkatrészek, kötőelemek, ékszíjak stb.) Dokumentálja a próbaüzem során mért adatokat, szerviztevékenységgel kapcsolatos adminisztrációs munkát végez Ellenőrzi kompresszornál az olajszinteket és szükség szerint pótolja Ellenőrzi a gépház (aggregát) és a villamos motorok szellőzését 8

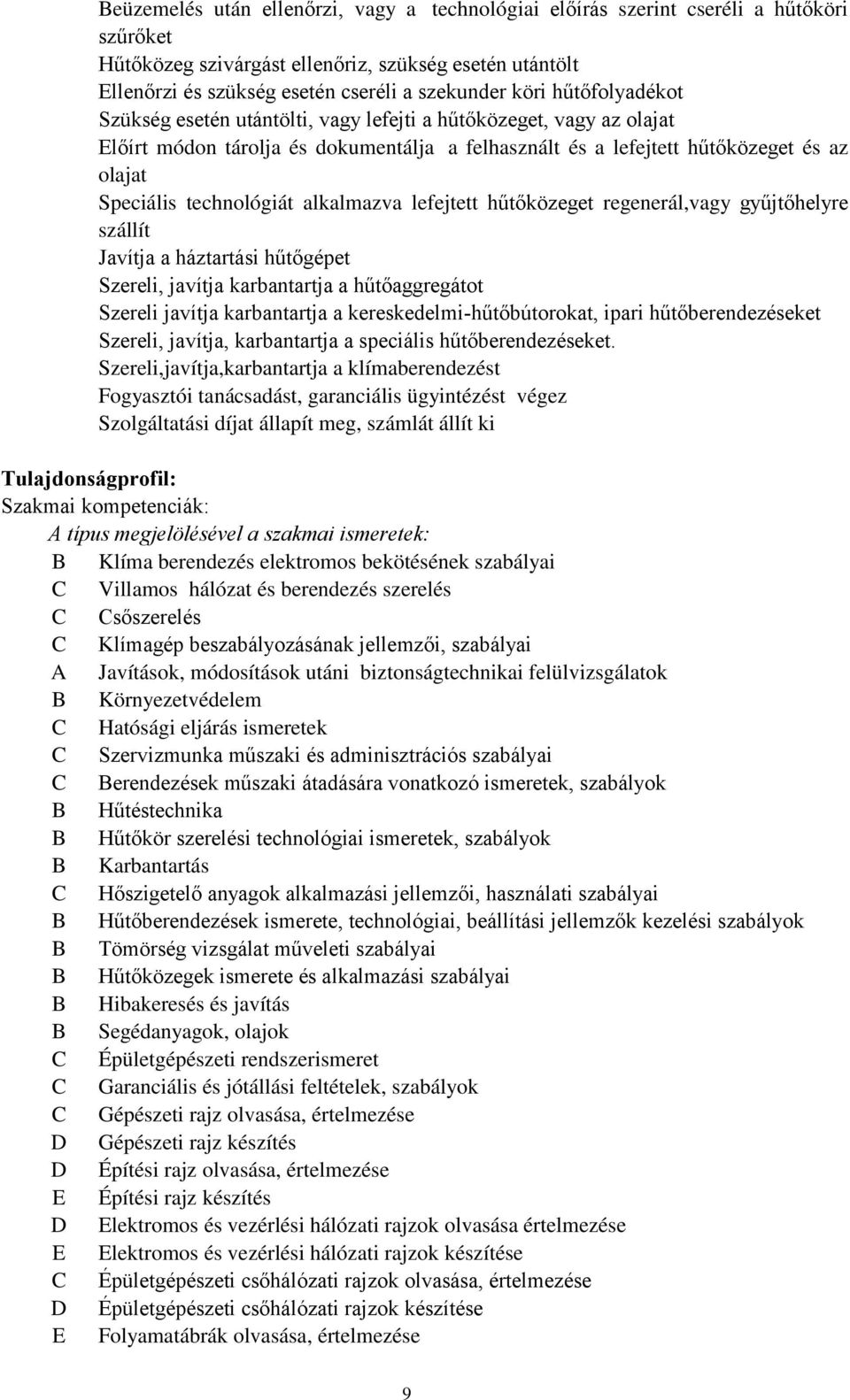

9 Beüzemelés után ellenőrzi, vagy a technológiai előírás szerint cseréli a hűtőköri szűrőket Hűtőközeg szivárgást ellenőriz, szükség esetén utántölt Ellenőrzi és szükség esetén cseréli a szekunder köri hűtőfolyadékot Szükség esetén utántölti, vagy lefejti a hűtőközeget, vagy az olajat Előírt módon tárolja és dokumentálja a felhasznált és a lefejtett hűtőközeget és az olajat Speciális technológiát alkalmazva lefejtett hűtőközeget regenerál,vagy gyűjtőhelyre szállít Javítja a háztartási hűtőgépet Szereli, javítja karbantartja a hűtőaggregátot Szereli javítja karbantartja a kereskedelmihűtőbútorokat, ipari hűtőberendezéseket Szereli, javítja, karbantartja a speciális hűtőberendezéseket. Szereli,javítja,karbantartja a klímaberendezést Fogyasztói tanácsadást, garanciális ügyintézést végez Szolgáltatási díjat állapít meg, számlát állít ki Tulajdonságprofil: Szakmai kompetenciák: A típus megjelölésével a szakmai ismeretek: B Klíma berendezés elektromos bekötésének szabályai C Villamos hálózat és berendezés szerelés C Csőszerelés C Klímagép beszabályozásának jellemzői, szabályai A Javítások, módosítások utáni biztonságtechnikai felülvizsgálatok B Környezetvédelem C Hatósági eljárás ismeretek C Szervizmunka műszaki és adminisztrációs szabályai C Berendezések műszaki átadására vonatkozó ismeretek, szabályok B Hűtéstechnika B Hűtőkör szerelési technológiai ismeretek, szabályok B Karbantartás C Hőszigetelő anyagok alkalmazási jellemzői, használati szabályai B Hűtőberendezések ismerete, technológiai, beállítási jellemzők kezelési szabályok B Tömörség vizsgálat műveleti szabályai B Hűtőközegek ismerete és alkalmazási szabályai B Hibakeresés és javítás B Segédanyagok, olajok C Épületgépészeti rendszerismeret C Garanciális és jótállási feltételek, szabályok C Gépészeti rajz olvasása, értelmezése D Gépészeti rajz készítés D Építési rajz olvasása, értelmezése E Építési rajz készítés D Elektromos és vezérlési hálózati rajzok olvasása értelmezése E Elektromos és vezérlési hálózati rajzok készítése C Épületgépészeti csőhálózati rajzok olvasása, értelmezése D Épületgépészeti csőhálózati rajzok készítése E Folyamatábrák olvasása, értelmezése 9

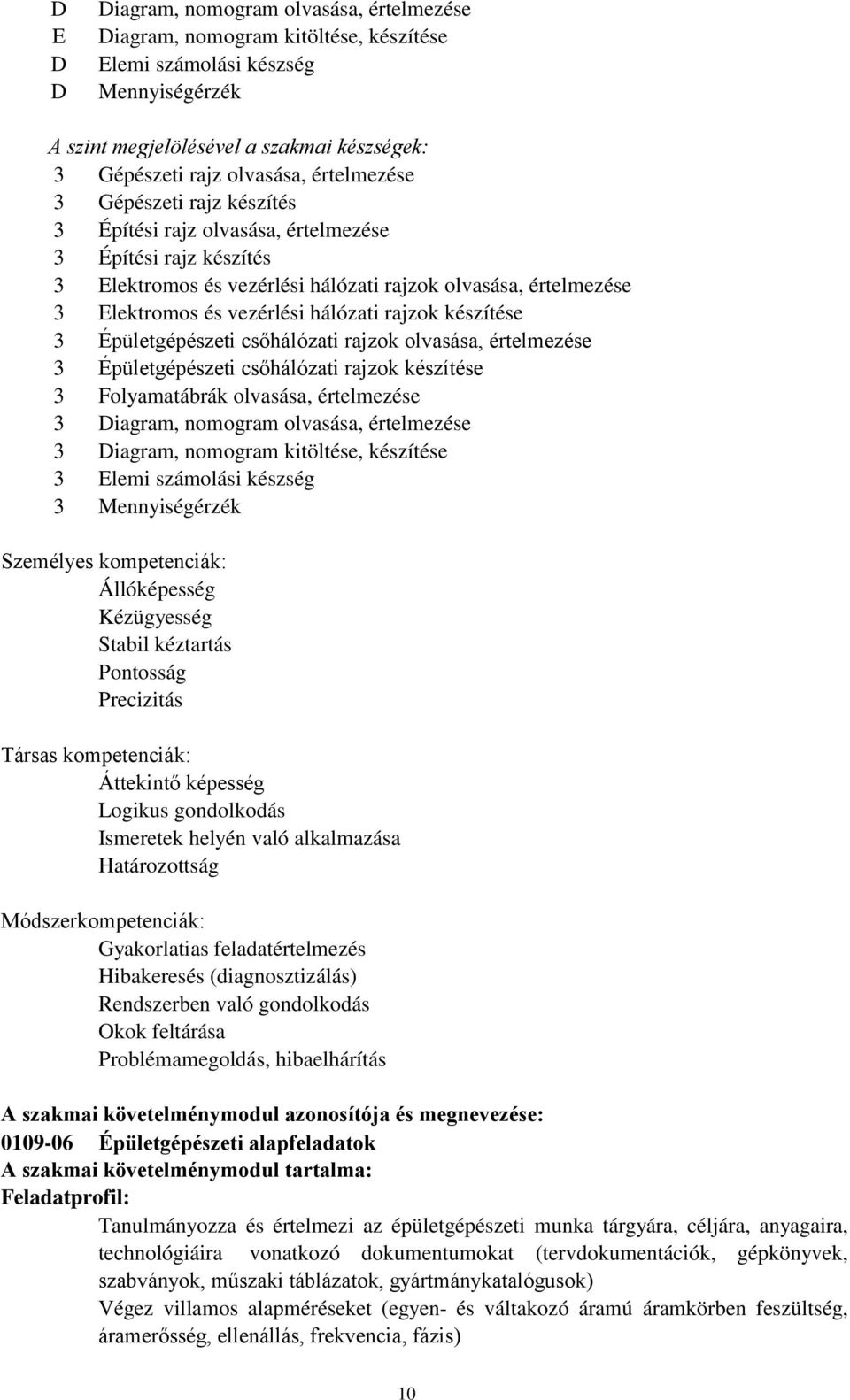

10 D E D D Diagram, nomogram olvasása, értelmezése Diagram, nomogram kitöltése, készítése Elemi számolási készség Mennyiségérzék A szint megjelölésével a szakmai készségek: 3 Gépészeti rajz olvasása, értelmezése 3 Gépészeti rajz készítés 3 Építési rajz olvasása, értelmezése 3 Építési rajz készítés 3 Elektromos és vezérlési hálózati rajzok olvasása, értelmezése 3 Elektromos és vezérlési hálózati rajzok készítése 3 Épületgépészeti csőhálózati rajzok olvasása, értelmezése 3 Épületgépészeti csőhálózati rajzok készítése 3 Folyamatábrák olvasása, értelmezése 3 Diagram, nomogram olvasása, értelmezése 3 Diagram, nomogram kitöltése, készítése 3 Elemi számolási készség 3 Mennyiségérzék Személyes kompetenciák: Állóképesség Kézügyesség Stabil kéztartás Pontosság Precizitás Társas kompetenciák: Áttekintő képesség Logikus gondolkodás Ismeretek helyén való alkalmazása Határozottság Módszerkompetenciák: Gyakorlatias feladatértelmezés Hibakeresés (diagnosztizálás) Rendszerben való gondolkodás Okok feltárása Problémamegoldás, hibaelhárítás A szakmai követelménymodul azonosítója és megnevezése: Épületgépészeti alapfeladatok A szakmai követelménymodul tartalma: Feladatprofil: Tanulmányozza és értelmezi az épületgépészeti munka tárgyára, céljára, anyagaira, technológiáira vonatkozó dokumentumokat (tervdokumentációk, gépkönyvek, szabványok, műszaki táblázatok, gyártmánykatalógusok) Végez villamos alapméréseket (egyen és váltakozó áramú áramkörben feszültség, áramerősség, ellenállás, frekvencia, fázis) 10

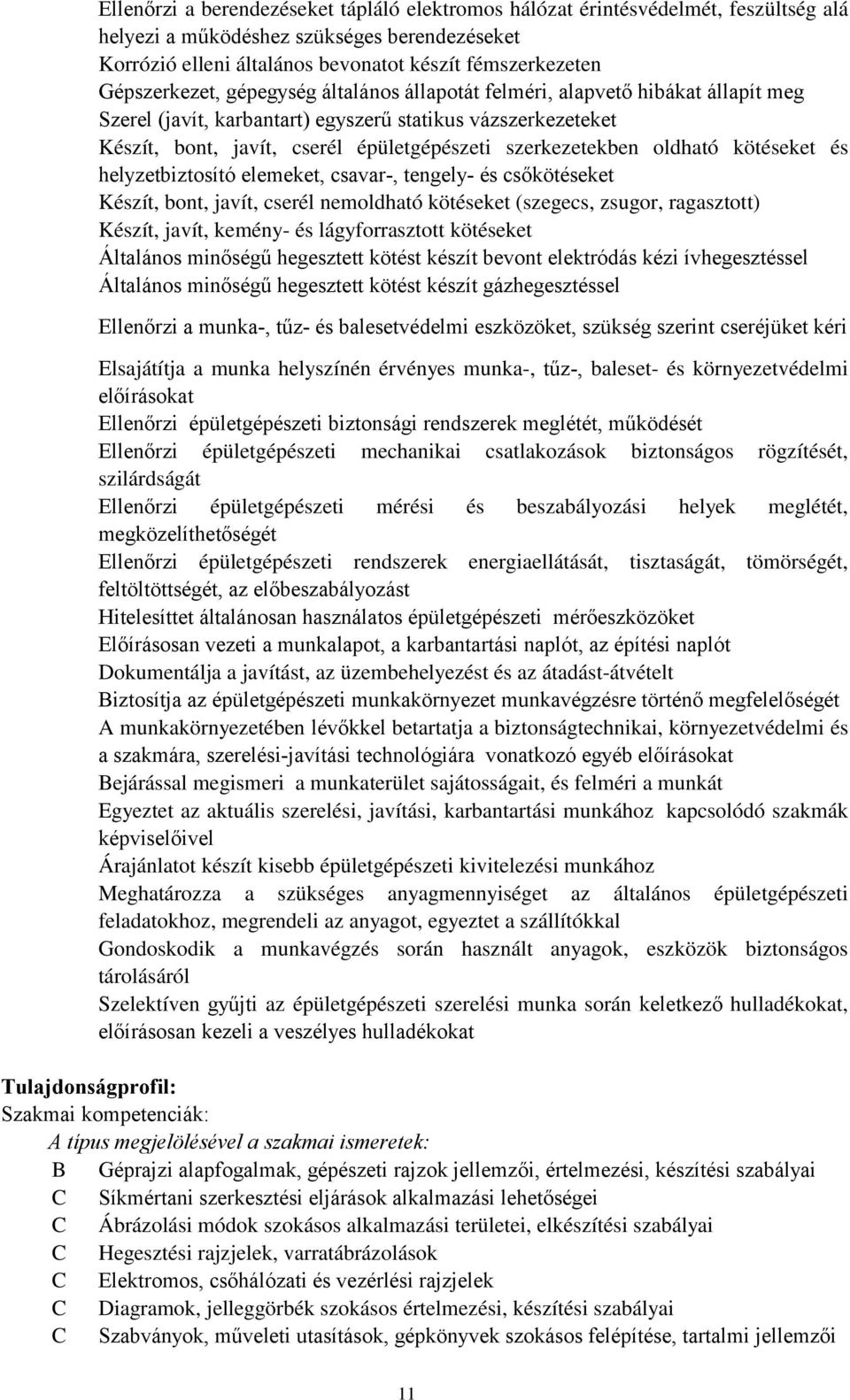

11 Ellenőrzi a berendezéseket tápláló elektromos hálózat érintésvédelmét, feszültség alá helyezi a működéshez szükséges berendezéseket Korrózió elleni általános bevonatot készít fémszerkezeten Gépszerkezet, gépegység általános állapotát felméri, alapvető hibákat állapít meg Szerel (javít, karbantart) egyszerű statikus vázszerkezeteket Készít, bont, javít, cserél épületgépészeti szerkezetekben oldható kötéseket és helyzetbiztosító elemeket, csavar, tengely és csőkötéseket Készít, bont, javít, cserél nemoldható kötéseket (szegecs, zsugor, ragasztott) Készít, javít, kemény és lágyforrasztott kötéseket Általános minőségű hegesztett kötést készít bevont elektródás kézi ívhegesztéssel Általános minőségű hegesztett kötést készít gázhegesztéssel Ellenőrzi a munka, tűz és balesetvédelmi eszközöket, szükség szerint cseréjüket kéri Elsajátítja a munka helyszínén érvényes munka, tűz, baleset és környezetvédelmi előírásokat Ellenőrzi épületgépészeti biztonsági rendszerek meglétét, működését Ellenőrzi épületgépészeti mechanikai csatlakozások biztonságos rögzítését, szilárdságát Ellenőrzi épületgépészeti mérési és beszabályozási helyek meglétét, megközelíthetőségét Ellenőrzi épületgépészeti rendszerek energiaellátását, tisztaságát, tömörségét, feltöltöttségét, az előbeszabályozást Hitelesíttet általánosan használatos épületgépészeti mérőeszközöket Előírásosan vezeti a munkalapot, a karbantartási naplót, az építési naplót Dokumentálja a javítást, az üzembehelyezést és az átadástátvételt Biztosítja az épületgépészeti munkakörnyezet munkavégzésre történő megfelelőségét A munkakörnyezetében lévőkkel betartatja a biztonságtechnikai, környezetvédelmi és a szakmára, szerelésijavítási technológiára vonatkozó egyéb előírásokat Bejárással megismeri a munkaterület sajátosságait, és felméri a munkát Egyeztet az aktuális szerelési, javítási, karbantartási munkához kapcsolódó szakmák képviselőivel Árajánlatot készít kisebb épületgépészeti kivitelezési munkához Meghatározza a szükséges anyagmennyiséget az általános épületgépészeti feladatokhoz, megrendeli az anyagot, egyeztet a szállítókkal Gondoskodik a munkavégzés során használt anyagok, eszközök biztonságos tárolásáról Szelektíven gyűjti az épületgépészeti szerelési munka során keletkező hulladékokat, előírásosan kezeli a veszélyes hulladékokat Tulajdonságprofil: Szakmai kompetenciák: A típus megjelölésével a szakmai ismeretek: B Géprajzi alapfogalmak, gépészeti rajzok jellemzői, értelmezési, készítési szabályai C Síkmértani szerkesztési eljárások alkalmazási lehetőségei C Ábrázolási módok szokásos alkalmazási területei, elkészítési szabályai C Hegesztési rajzjelek, varratábrázolások C Elektromos, csőhálózati és vezérlési rajzjelek C Diagramok, jelleggörbék szokásos értelmezési, készítési szabályai C Szabványok, műveleti utasítások, gépkönyvek szokásos felépítése, tartalmi jellemzői 11

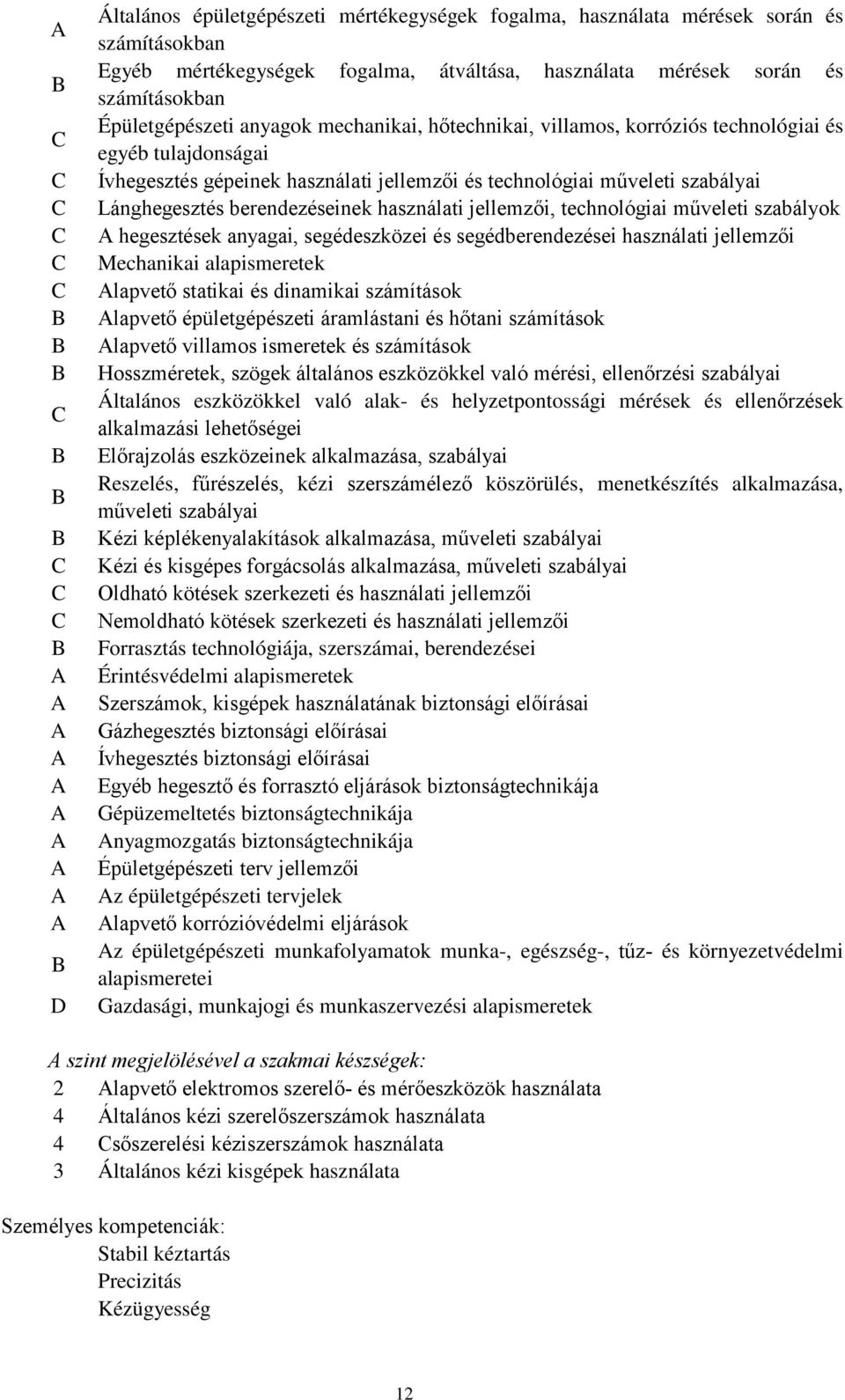

12 A B C C C C C C B B B C B B B C C C B A A A A A A A A A A B D Általános épületgépészeti mértékegységek fogalma, használata mérések során és számításokban Egyéb mértékegységek fogalma, átváltása, használata mérések során és számításokban Épületgépészeti anyagok mechanikai, hőtechnikai, villamos, korróziós technológiai és egyéb tulajdonságai Ívhegesztés gépeinek használati jellemzői és technológiai műveleti szabályai Lánghegesztés berendezéseinek használati jellemzői, technológiai műveleti szabályok A hegesztések anyagai, segédeszközei és segédberendezései használati jellemzői Mechanikai alapismeretek Alapvető statikai és dinamikai számítások Alapvető épületgépészeti áramlástani és hőtani számítások Alapvető villamos ismeretek és számítások Hosszméretek, szögek általános eszközökkel való mérési, ellenőrzési szabályai Általános eszközökkel való alak és helyzetpontossági mérések és ellenőrzések alkalmazási lehetőségei Előrajzolás eszközeinek alkalmazása, szabályai Reszelés, fűrészelés, kézi szerszámélező köszörülés, menetkészítés alkalmazása, műveleti szabályai Kézi képlékenyalakítások alkalmazása, műveleti szabályai Kézi és kisgépes forgácsolás alkalmazása, műveleti szabályai Oldható kötések szerkezeti és használati jellemzői Nemoldható kötések szerkezeti és használati jellemzői Forrasztás technológiája, szerszámai, berendezései Érintésvédelmi alapismeretek Szerszámok, kisgépek használatának biztonsági előírásai Gázhegesztés biztonsági előírásai Ívhegesztés biztonsági előírásai Egyéb hegesztő és forrasztó eljárások biztonságtechnikája Gépüzemeltetés biztonságtechnikája Anyagmozgatás biztonságtechnikája Épületgépészeti terv jellemzői Az épületgépészeti tervjelek Alapvető korrózióvédelmi eljárások Az épületgépészeti munkafolyamatok munka, egészség, tűz és környezetvédelmi alapismeretei Gazdasági, munkajogi és munkaszervezési alapismeretek A szint megjelölésével a szakmai készségek: 2 Alapvető elektromos szerelő és mérőeszközök használata 4 Általános kézi szerelőszerszámok használata 4 Csőszerelési kéziszerszámok használata 3 Általános kézi kisgépek használata Személyes kompetenciák: Stabil kéztartás Precizitás Kézügyesség 12

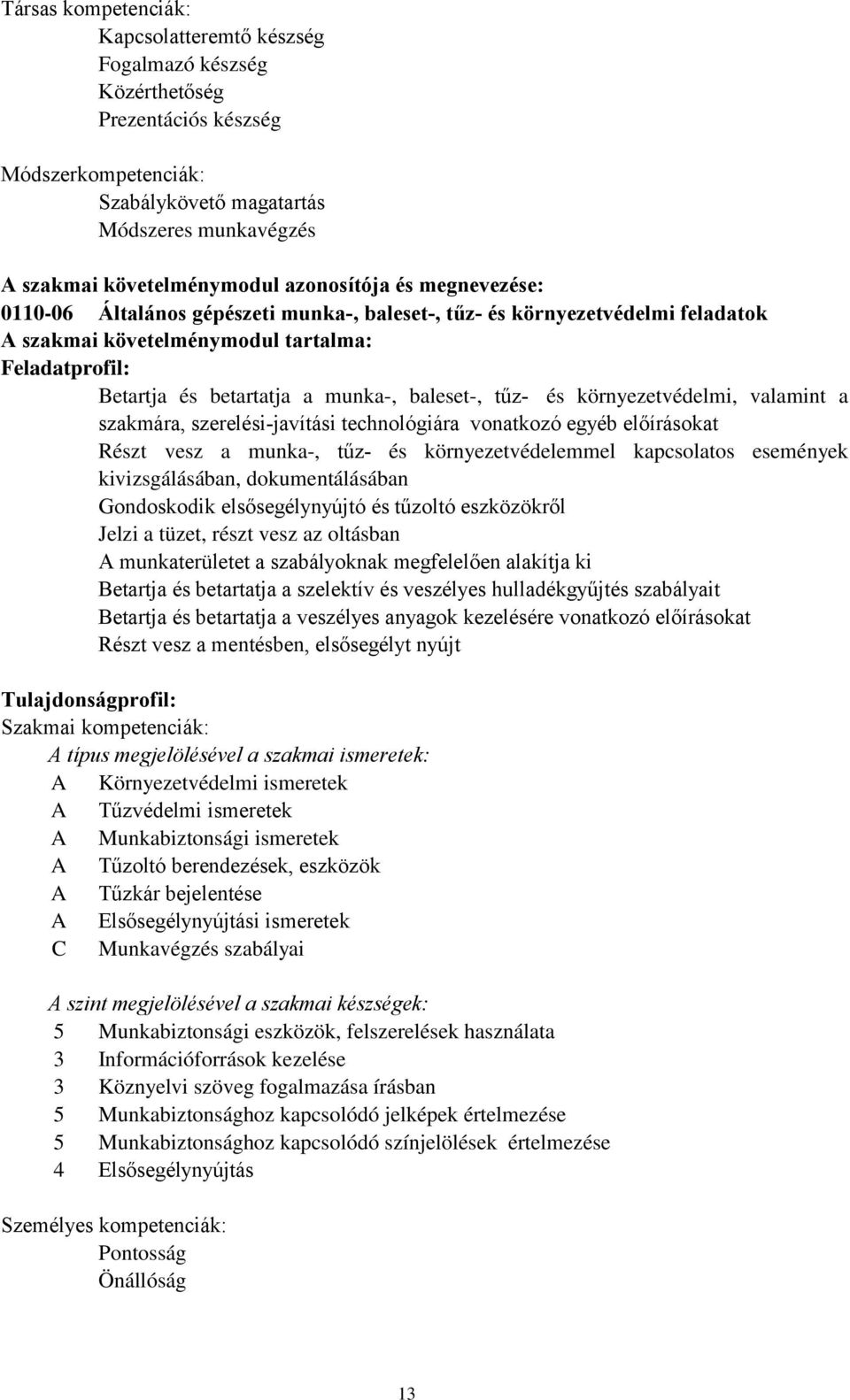

13 Társas kompetenciák: Kapcsolatteremtő készség Fogalmazó készség Közérthetőség Prezentációs készség Módszerkompetenciák: Szabálykövető magatartás Módszeres munkavégzés A szakmai követelménymodul azonosítója és megnevezése: Általános gépészeti munka, baleset, tűz és környezetvédelmi feladatok A szakmai követelménymodul tartalma: Feladatprofil: Betartja és betartatja a munka, baleset, tűz és környezetvédelmi, valamint a szakmára, szerelésijavítási technológiára vonatkozó egyéb előírásokat Részt vesz a munka, tűz és környezetvédelemmel kapcsolatos események kivizsgálásában, dokumentálásában Gondoskodik elsősegélynyújtó és tűzoltó eszközökről Jelzi a tüzet, részt vesz az oltásban A munkaterületet a szabályoknak megfelelően alakítja ki Betartja és betartatja a szelektív és veszélyes hulladékgyűjtés szabályait Betartja és betartatja a veszélyes anyagok kezelésére vonatkozó előírásokat Részt vesz a mentésben, elsősegélyt nyújt Tulajdonságprofil: Szakmai kompetenciák: A típus megjelölésével a szakmai ismeretek: A Környezetvédelmi ismeretek A Tűzvédelmi ismeretek A Munkabiztonsági ismeretek A Tűzoltó berendezések, eszközök A Tűzkár bejelentése A Elsősegélynyújtási ismeretek C Munkavégzés szabályai A szint megjelölésével a szakmai készségek: 5 Munkabiztonsági eszközök, felszerelések használata 3 Információforrások kezelése 3 Köznyelvi szöveg fogalmazása írásban 5 Munkabiztonsághoz kapcsolódó jelképek értelmezése 5 Munkabiztonsághoz kapcsolódó színjelölések értelmezése 4 Elsősegélynyújtás Személyes kompetenciák: Pontosság Önállóság 13

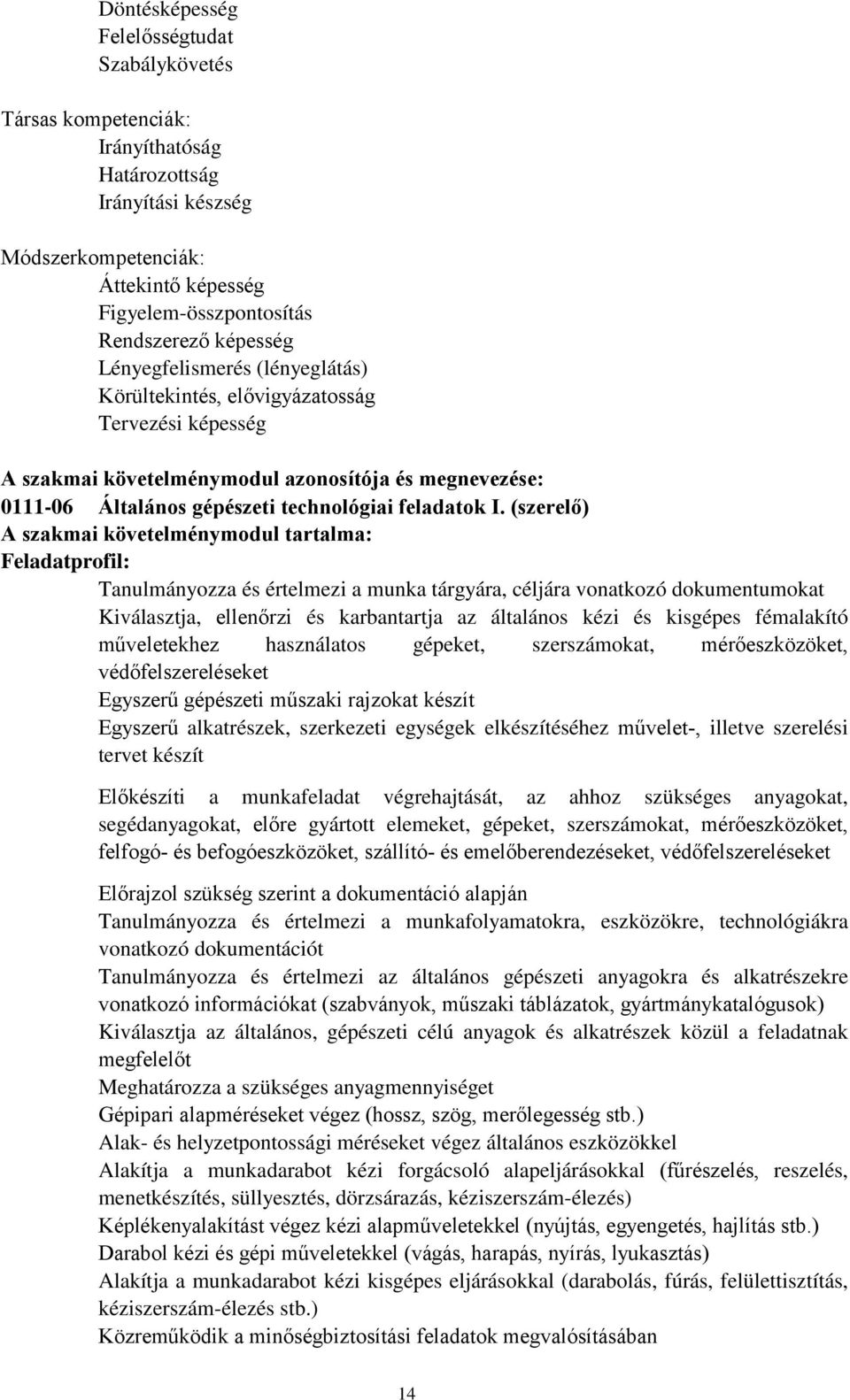

14 Döntésképesség Felelősségtudat Szabálykövetés Társas kompetenciák: Irányíthatóság Határozottság Irányítási készség Módszerkompetenciák: Áttekintő képesség Figyelemösszpontosítás Rendszerező képesség Lényegfelismerés (lényeglátás) Körültekintés, elővigyázatosság Tervezési képesség A szakmai követelménymodul azonosítója és megnevezése: Általános gépészeti technológiai feladatok I. (szerelő) A szakmai követelménymodul tartalma: Feladatprofil: Tanulmányozza és értelmezi a munka tárgyára, céljára vonatkozó dokumentumokat Kiválasztja, ellenőrzi és karbantartja az általános kézi és kisgépes fémalakító műveletekhez használatos gépeket, szerszámokat, mérőeszközöket, védőfelszereléseket Egyszerű gépészeti műszaki rajzokat készít Egyszerű alkatrészek, szerkezeti egységek elkészítéséhez művelet, illetve szerelési tervet készít Előkészíti a munkafeladat végrehajtását, az ahhoz szükséges anyagokat, segédanyagokat, előre gyártott elemeket, gépeket, szerszámokat, mérőeszközöket, felfogó és befogóeszközöket, szállító és emelőberendezéseket, védőfelszereléseket Előrajzol szükség szerint a dokumentáció alapján Tanulmányozza és értelmezi a munkafolyamatokra, eszközökre, technológiákra vonatkozó dokumentációt Tanulmányozza és értelmezi az általános gépészeti anyagokra és alkatrészekre vonatkozó információkat (szabványok, műszaki táblázatok, gyártmánykatalógusok) Kiválasztja az általános, gépészeti célú anyagok és alkatrészek közül a feladatnak megfelelőt Meghatározza a szükséges anyagmennyiséget Gépipari alapméréseket végez (hossz, szög, merőlegesség stb.) Alak és helyzetpontossági méréseket végez általános eszközökkel Alakítja a munkadarabot kézi forgácsoló alapeljárásokkal (fűrészelés, reszelés, menetkészítés, süllyesztés, dörzsárazás, kéziszerszámélezés) Képlékenyalakítást végez kézi alapműveletekkel (nyújtás, egyengetés, hajlítás stb.) Darabol kézi és gépi műveletekkel (vágás, harapás, nyírás, lyukasztás) Alakítja a munkadarabot kézi kisgépes eljárásokkal (darabolás, fúrás, felülettisztítás, kéziszerszámélezés stb.) Közreműködik a minőségbiztosítási feladatok megvalósításában 14

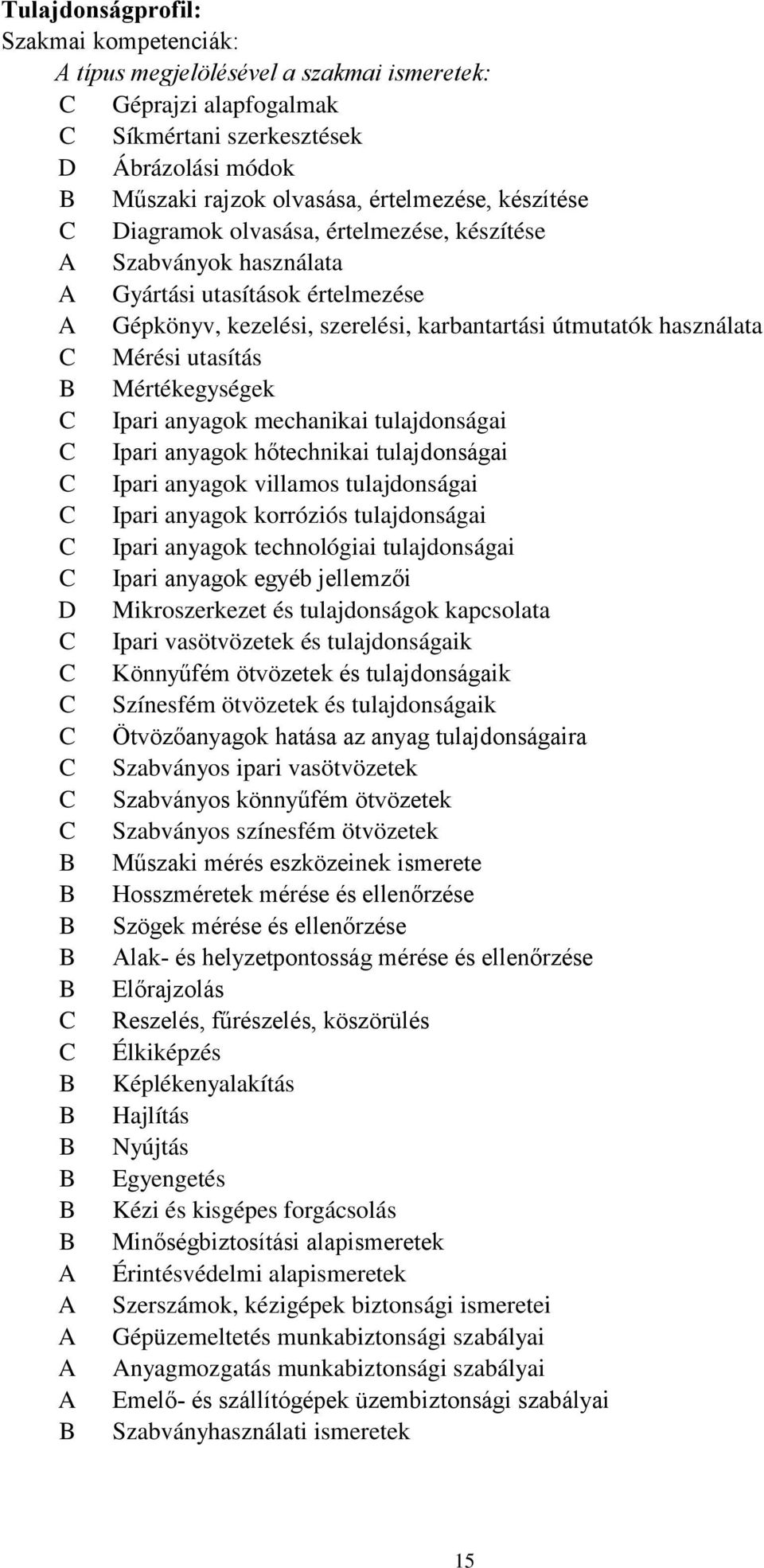

15 Tulajdonságprofil: Szakmai kompetenciák: A típus megjelölésével a szakmai ismeretek: C Géprajzi alapfogalmak C Síkmértani szerkesztések D Ábrázolási módok B Műszaki rajzok olvasása, értelmezése, készítése C Diagramok olvasása, értelmezése, készítése A Szabványok használata A Gyártási utasítások értelmezése A Gépkönyv, kezelési, szerelési, karbantartási útmutatók használata C Mérési utasítás B Mértékegységek C Ipari anyagok mechanikai tulajdonságai C Ipari anyagok hőtechnikai tulajdonságai C Ipari anyagok villamos tulajdonságai C Ipari anyagok korróziós tulajdonságai C Ipari anyagok technológiai tulajdonságai C Ipari anyagok egyéb jellemzői D Mikroszerkezet és tulajdonságok kapcsolata C Ipari vasötvözetek és tulajdonságaik C Könnyűfém ötvözetek és tulajdonságaik C Színesfém ötvözetek és tulajdonságaik C Ötvözőanyagok hatása az anyag tulajdonságaira C Szabványos ipari vasötvözetek C Szabványos könnyűfém ötvözetek C Szabványos színesfém ötvözetek B Műszaki mérés eszközeinek ismerete B Hosszméretek mérése és ellenőrzése B Szögek mérése és ellenőrzése B Alak és helyzetpontosság mérése és ellenőrzése B Előrajzolás C Reszelés, fűrészelés, köszörülés C Élkiképzés B Képlékenyalakítás B Hajlítás B Nyújtás B Egyengetés B Kézi és kisgépes forgácsolás B Minőségbiztosítási alapismeretek A Érintésvédelmi alapismeretek A Szerszámok, kézigépek biztonsági ismeretei A Gépüzemeltetés munkabiztonsági szabályai A Anyagmozgatás munkabiztonsági szabályai A Emelő és szállítógépek üzembiztonsági szabályai B Szabványhasználati ismeretek 15

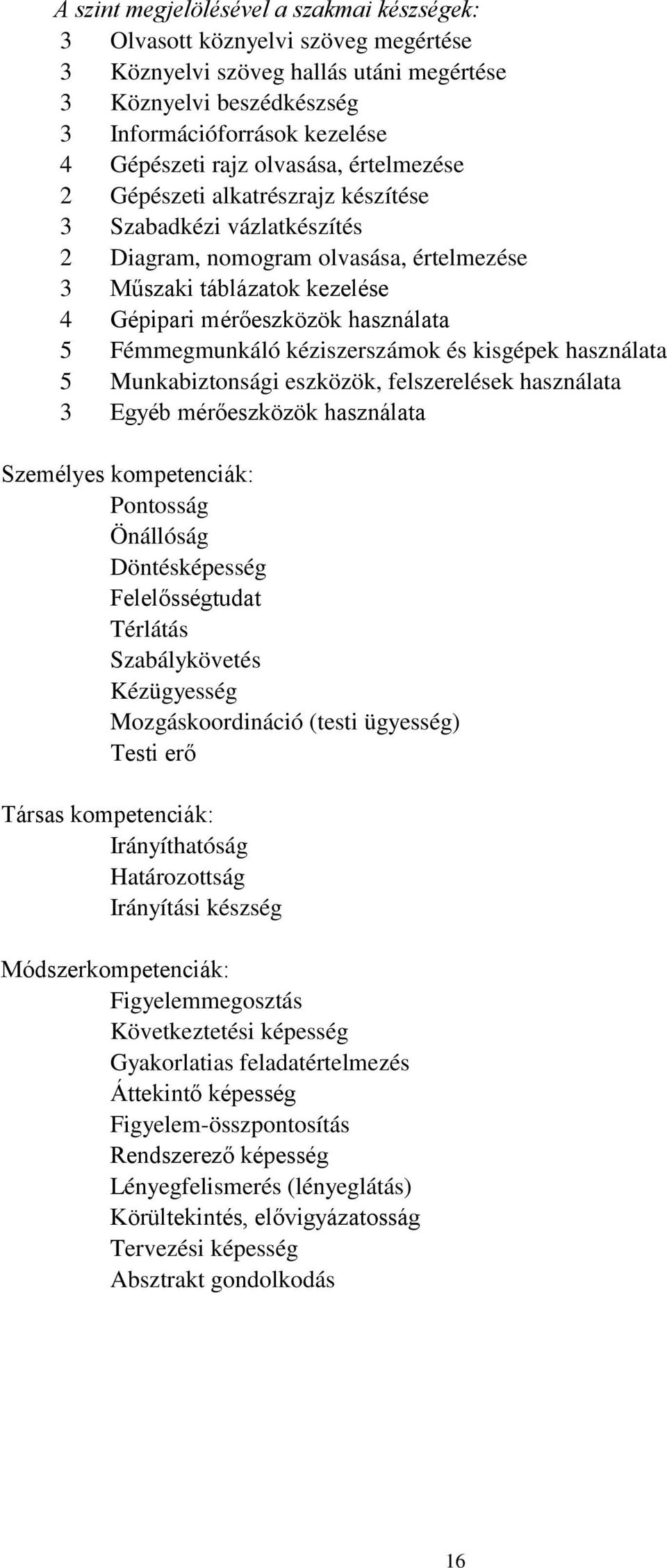

16 A szint megjelölésével a szakmai készségek: 3 Olvasott köznyelvi szöveg megértése 3 Köznyelvi szöveg hallás utáni megértése 3 Köznyelvi beszédkészség 3 Információforrások kezelése 4 Gépészeti rajz olvasása, értelmezése 2 Gépészeti alkatrészrajz készítése 3 Szabadkézi vázlatkészítés 2 Diagram, nomogram olvasása, értelmezése 3 Műszaki táblázatok kezelése 4 Gépipari mérőeszközök használata 5 Fémmegmunkáló kéziszerszámok és kisgépek használata 5 Munkabiztonsági eszközök, felszerelések használata 3 Egyéb mérőeszközök használata Személyes kompetenciák: Pontosság Önállóság Döntésképesség Felelősségtudat Térlátás Szabálykövetés Kézügyesség Mozgáskoordináció (testi ügyesség) Testi erő Társas kompetenciák: Irányíthatóság Határozottság Irányítási készség Módszerkompetenciák: Figyelemmegosztás Következtetési képesség Gyakorlatias feladatértelmezés Áttekintő képesség Figyelemösszpontosítás Rendszerező képesség Lényegfelismerés (lényeglátás) Körültekintés, elővigyázatosság Tervezési képesség Absztrakt gondolkodás 16

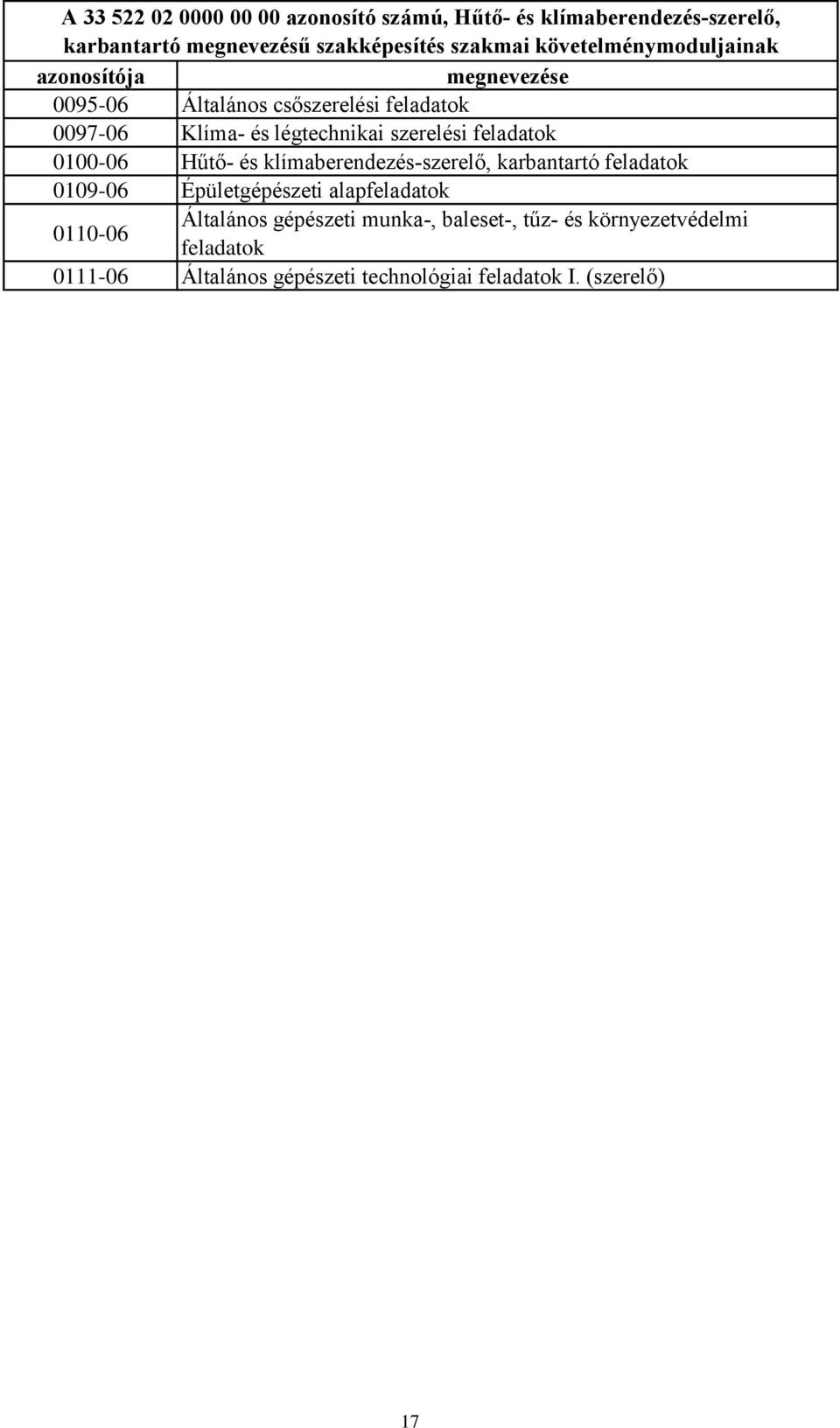

17 A azonosító számú, Hűtő és klímaberendezésszerelő, karbantartó megnevezésű szakképesítés szakmai követelménymoduljainak azonosítója megnevezése Általános csőszerelési feladatok Klíma és légtechnikai szerelési feladatok Hűtő és klímaberendezésszerelő, karbantartó feladatok Épületgépészeti alapfeladatok Általános gépészeti munka, baleset, tűz és környezetvédelmi feladatok Általános gépészeti technológiai feladatok I. (szerelő) 17

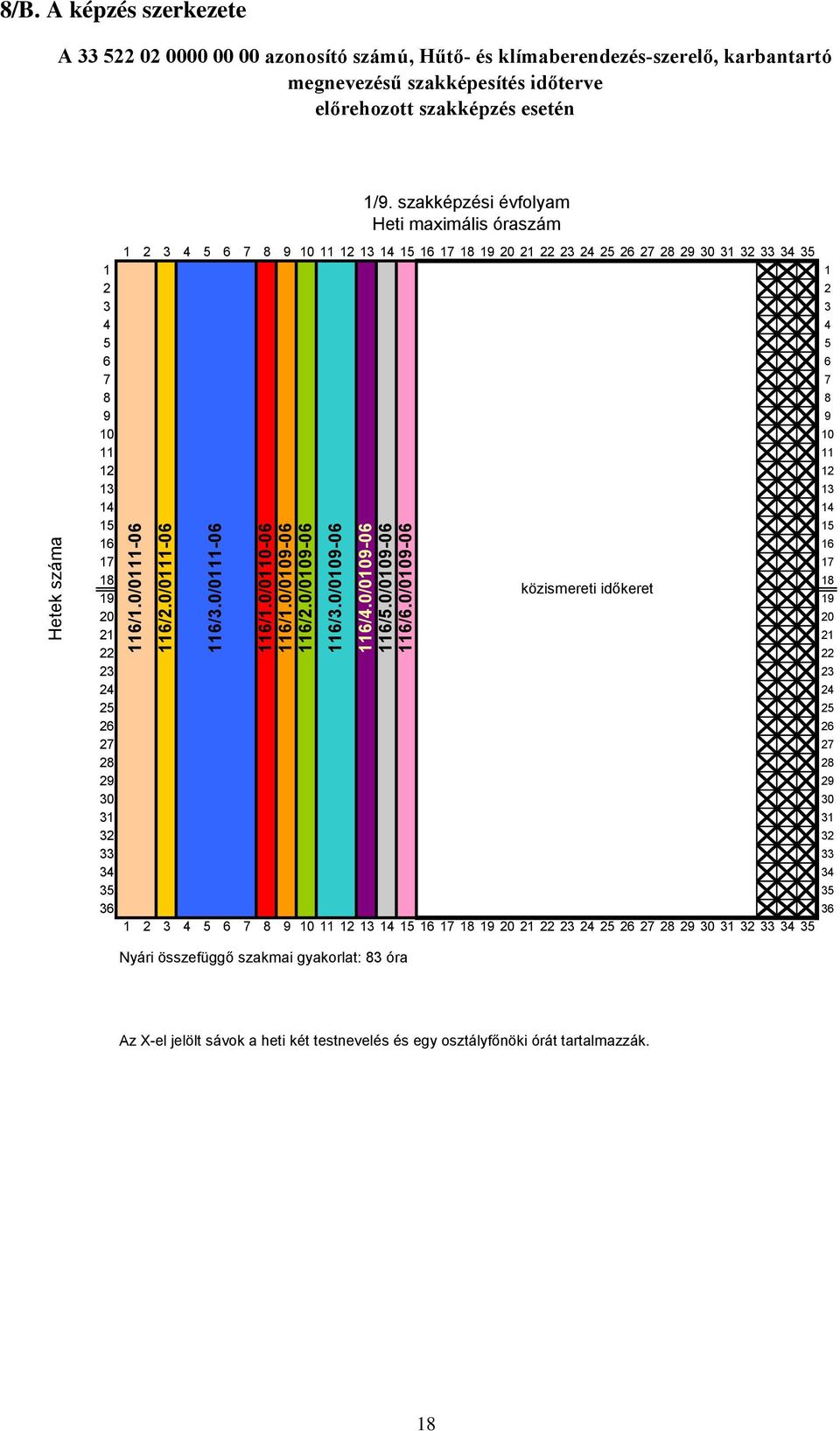

18 Hetek száma 116/1.0/ /2.0/ /3.0/ /1.0/ /1.0/ /2.0/ /3.0/ /4.0/ /5.0/ /6.0/ /B. A képzés szerkezete A azonosító számú, Hűtő és klímaberendezésszerelő, karbantartó megnevezésű szakképesítés időterve előrehozott szakképzés esetén 1/9. szakképzési évfolyam Heti maximális óraszám közismereti időkeret Nyári összefüggő szakmai gyakorlat: 83 óra Az Xel jelölt sávok a heti két testnevelés és egy osztályfőnöki órát tartalmazzák. 18

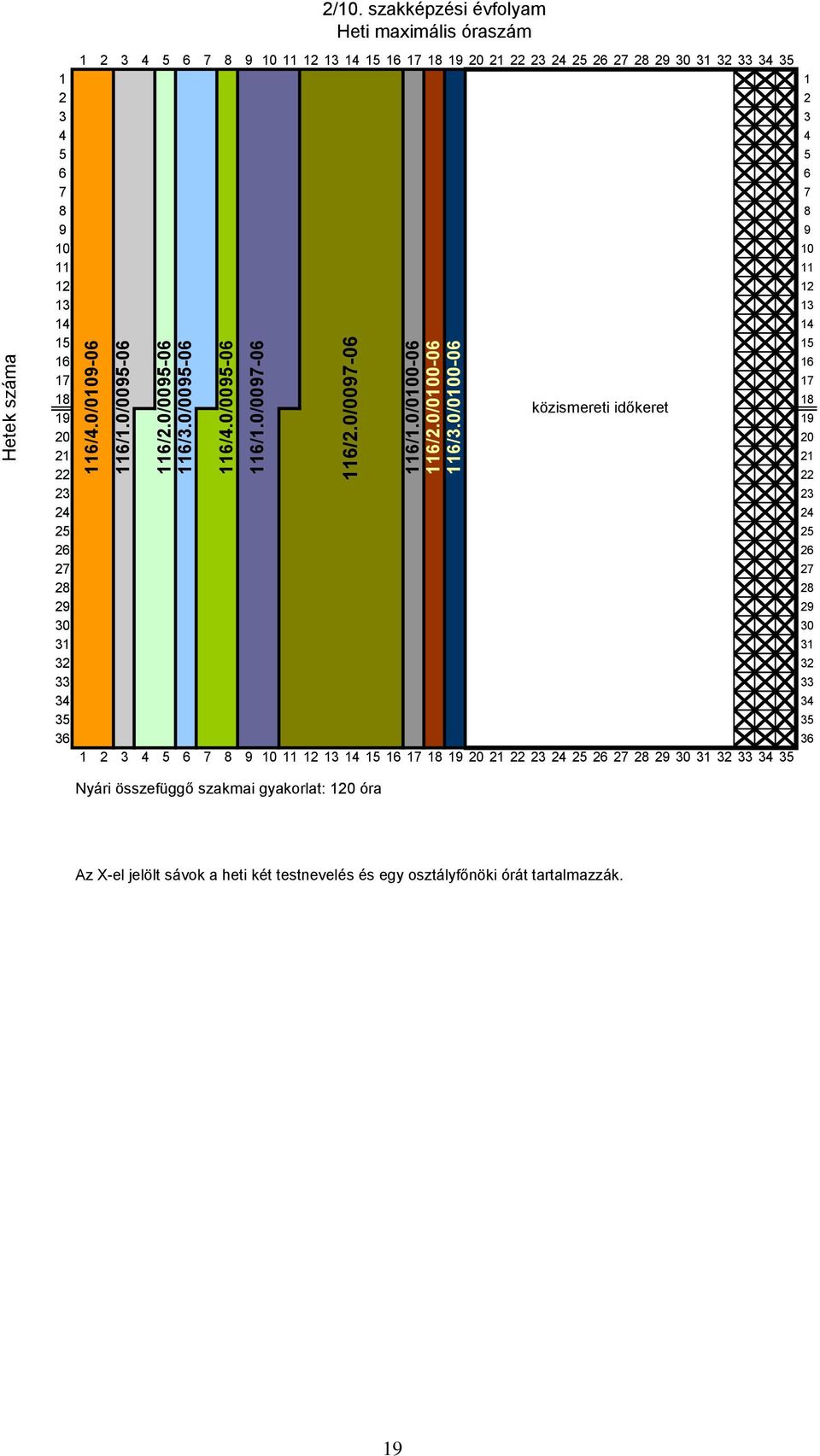

19 Hetek száma 116/4.0/ /1.0/ /2.0/ /3.0/ /4.0/ /1.0/ /2.0/ /1.0/ /2.0/ /3.0/ /10. szakképzési évfolyam Heti maximális óraszám közismereti időkeret Nyári összefüggő szakmai gyakorlat: 120 óra Az Xel jelölt sávok a heti két testnevelés és egy osztályfőnöki órát tartalmazzák. 19

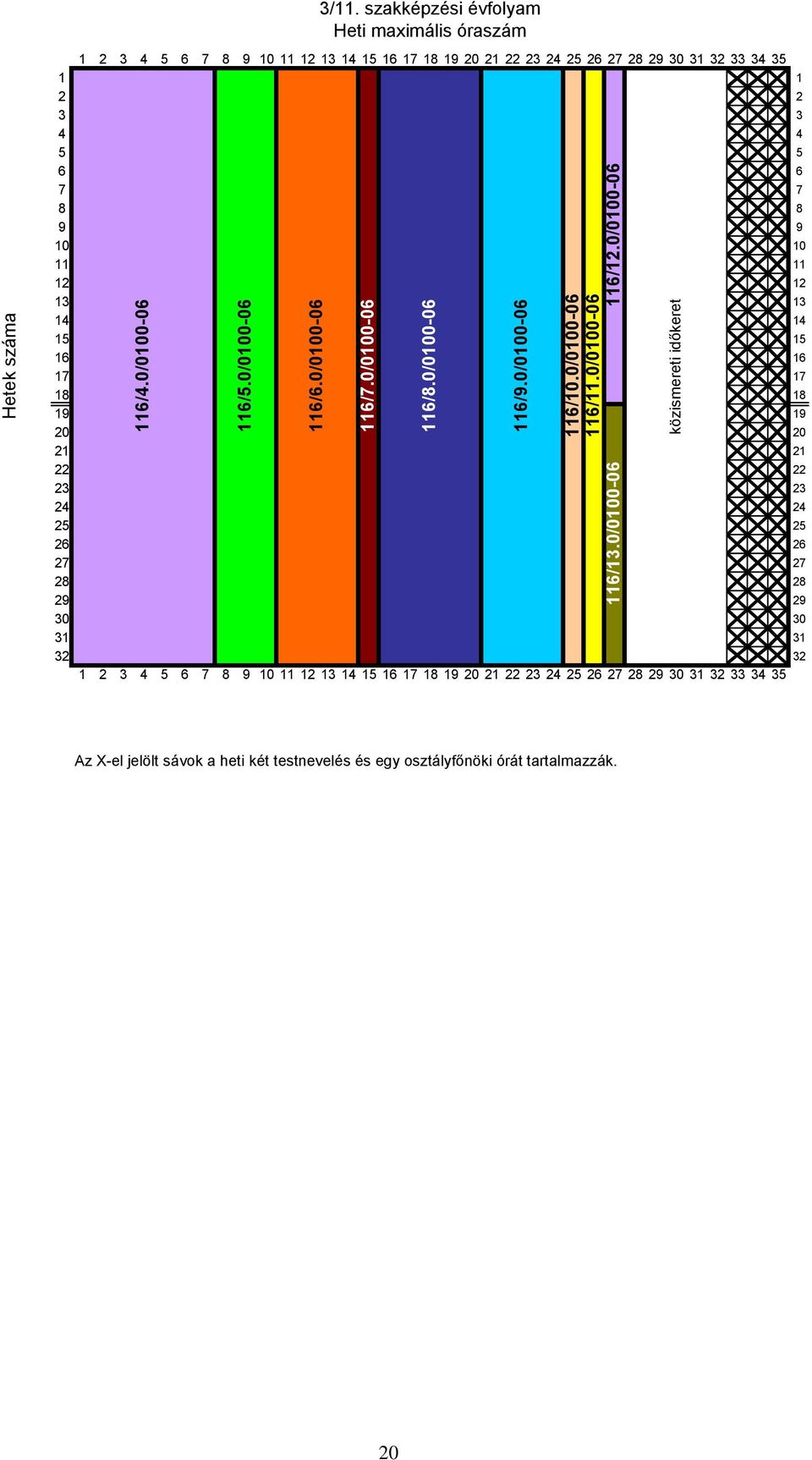

20 116/13.0/ Hetek száma 116/4.0/ /5.0/ /6.0/ /7.0/ /8.0/ /9.0/ /10.0/ /11.0/ /12.0/ közismereti időkeret 3/11. szakképzési évfolyam Heti maximális óraszám Az Xel jelölt sávok a heti két testnevelés és egy osztályfőnöki órát tartalmazzák. 20

21 Egyesített óraterv az előrehozott szakképzésre Közismereti időkeret évfolyam kompetenciaterület tantárgy jele 1/9. 2/10. 3/11. Anyanyelvi Magyar nyelv és irodalom ma Történelemszociálisállampolgári Történelem tö Idegennyelvi* Angol nyelv a Matematikai Matematika mt Digitális informatika inf fizika fi Természettudományos Földrajz fö Kémia ké Biológia bi Művészeti Rajz r Szakképzési időkeret A szakma neve: Hűtő és klímaberendezésszerelő, karbantartó OKJ száma: /9. 2/10. 3/11. tananyagegység neve azonosítója jele e eigy gy éves e eigy gy éves e eigy gy éves Műszaki dokumentációk 116/1.0/ Geometriai mérés 116/2.0/ Fémek kézi és kézi kisgépes alakítása 116/3.0/ Általános gépészeti munka, baleset, tűz és környezetvédelmi 116/1.0/ feladatok Dokumentációk 116/1.0/ Mérések 116/2.0/ Épületgépészeti szerkezetek 116/3.0/ Hegesztés 116/4.0/ Munka és környezetvédelem 116/5.0/ Munkaszervezés 116/6.0/ A szerelés előkészítése 116/1.0/ , Csővezetékszerelés 116/2.0/ , Tartószerkezetek szerelése 116/3.0/ , Tömítettségi és tömörségi ellenőrzés 116/4.0/ , Klíma és légtechnikai szerelési feladatok 116/1.0/ , Klíma és légtechnikai szerelési feladatok 116/2.0/ , Hűtéstechnika alapjai 116/1.0/ Kompresszoros hűtőrendszerek alapelemei 116/2.0/ Szerelvények,segédszerelvények segédberendezések 116/3.0/ Hűtőberendezések telepítése,szerelése 116/4.0/ Hűtőberendezés üzembehelyezése 116/5.0/ Klímaberendezés üzembehelyezése 116/6.0/ Hűtő és klímaberendezések üzemeltetése 116/7.0/ Hűtő és klímaberendezések kabantartása 116/8.0/ Hűtőberendezések javítása 116/9.0/ Hűtőés közvetítő közegek,olajok 116/10.0/ Dokumentálási feladatokat végez 116/11.0/ Ügyfélszolgálati tevékenységet végez 116/12.0/ ,5 16 Munkalapot,számlát állít ki 116/13.0/ ,5 16 Szakmai angol nyelv sza testnevelés t osztályfőnöki of Nyári szakmai gyakorlat Mindösszesen szakmai óra: Mindösszesen közismereti óra: összesen (+2t+1ofal növelve):

22 sorszáma A azonosító számú, Hűtő és klímaberendezésszerelő, karbantartó megnevezésű szakképesítés szakmai követelménymoduljaihoz rendelt tananyagegységek előrehozott (3 szakképző évfolyam) esetén azonosítója A tananyagegység megnevezése elméleti óraszáma elméletigényes összes 1 116/1.0/ A szerelés előkészítése /2.0/ Csővezeték szerelés /3.0/ Tartószerkezetek szerelése /4.0/ Tömítettség és tömörségellenőrzés /1.0/ Klíma és légtechnikai szerelési feladatok /2.0/ Klíma és légtechnikai szerelési feladatok /1.0/ Hűtéstechnika alapjai /2.0/ Kompresszoros hűtőrendszerek alapelemei /3.0/ Szerelvények,segédszerelvények segédberendezések /4.0/ Hűtőberendezések telepítése,szerelése /5.0/ Hűtőberendezés üzembehelyezése /6.0/ Klímaberendezés üzembehelyezése /7.0/ Hűtő és klímaberendezések üzemeltetése /8.0/ Hűtő és klímaberendezések kabantartása /9.0/ Hűtőberendezések javítása /10.0/ Hűtőés közvetítő közegek,olajok /11.0/ Dokumentálási feladatokat végez /12.0/ Ügyfélszolgálati tevékenységet végez /13.0/ Munkalapot,számlát állít ki /1.0/ Dokumentációk /2.0/ Mérések /3.0/ Épületgépészeti szerkezetek /4.0/ Hegesztés /5.0/ Munka és környezetvédelem /6.0/ Munkaszervezés /1.0/ Általános gépészeti munka, baleset, tűz és környezetvédelei feladatok

23 sorszáma azonosítója A tananyagegység megnevezése elméleti óraszáma elméletigényes összes /1.0/ Műszaki dokumentációk /2.0/ Geometriai mérés /3.0/ Fémek kézi és kézi kisgépes alakítása Mindösszesen óra: Az elméletigényes órák a tanár szempontjából elméletnek, a tanuló szempontjából gyakorlatnak számítanak, tehát ezt az időt a képzési időből a gyakorlatra fordított időként kell figyelembe venni. 9. A szakképesítés vizsgáztatási követelményei A szakmai vizsgára bocsátás feltételei: Modulzáró vizsga eredményes letétele Iskolai rendszerű szakképzés esetén: Az utolsó szakképző évfolyam eredményes elvégzése, amely egyenértékű a modulzáró vizsga eredményes letételével Amennyiben a szintvizsgát a kamara megszervezte, úgy az iskolai rendszerű szakképzésben résztvevő vizsgára bocsátásának feltétele az eredményes szintvizsga 23

24 A szakmai vizsga részei: 1. vizsgarész A hozzárendelt szakmai követelménymodul azonosítója és megnevezése: Általános csőszerelési feladatok A hozzárendelt 1. vizsgafeladat: Általános csőszerelési előkészítő és kiegészítő feladatok I. A hozzárendelt jellemző vizsgatevékenység: Időtartama: 105 perc A hozzárendelt 2. vizsgafeladat: Általános csőszerelési előkészítő és kiegészítő feladatok II. A hozzárendelt jellemző vizsgatevékenység: szóbeli Időtartama: 45 perc (felkészülési idő 30 perc, válaszadási idő 15 perc) A vizsgarészben az egyes feladatok aránya: 1. feladat 70% 2. feladat 30% 2. vizsgarész A hozzárendelt szakmai követelménymodul azonosítója és megnevezése: Klíma és légtechnikai szerelési feladatok A hozzárendelt 1. vizsgafeladat: Klímaés légtechnikai szerelési műveletek A hozzárendelt jellemző vizsgatevékenység: Időtartama: 120 perc A vizsgarészben az egyes feladatok aránya: 1. feladat 100% 3. vizsgarész A hozzárendelt szakmai követelménymodul azonosítója és megnevezése: Hűtő és klímaberendezésszerelő, karbantartó feladatok A hozzárendelt 1. vizsgafeladat: Hűtő és klímaberendezések beüzemelése, műszaki átadásátvétele, tervszerű megelőző karbantartása A hozzárendelt jellemző vizsgatevékenység: Időtartama: 60 perc A hozzárendelt 2. vizsgafeladat: Hűtő és klímaberendezések szerelése, javítása, karbantartása, ellenőrzése A hozzárendelt jellemző vizsgatevékenység: gyakorlai 24

25 Időtartama: 90 perc A hozzárendelt 3. vizsgafeladat: Hűtő és klímatechnikaiberendezések üzemviteli feladatai írásbeli Időtartama: 45 perc A vizsgarészben az egyes feladatok aránya: 1. feladat 25% 2. feladat 50% 3. feladat 25% 4. vizsgarész A hozzárendelt szakmai követelménymodul azonosítója és megnevezése: Épületgépészeti alapfeladatok A hozzárendelt 1. vizsgafeladat: Épületgépészeti mechanikus gépek, hajtások szerelési feladatai A hozzárendelt jellemző vizsgatevékenység: Időtartama: 90 perc A hozzárendelt 2. vizsgafeladat: Általános célú épületgépészeti gázhegesztési és keményforrasztási, képlékenyalakítási feladat A hozzárendelt jellemző vizsgatevékenység: Időtartama: 75 perc A hozzárendelt 3. vizsgafeladat: Általános célú épületgépészeti ívhegesztési feladat A hozzárendelt jellemző vizsgatevékenység: Időtartama: 45 perc A hozzárendelt 4. vizsgafeladat: Általános épületgépészeti információs feladatok számítógéphasználattal A hozzárendelt jellemző vizsgatevékenység: írásbeli Időtartama: 45 perc A hozzárendelt 5. vizsgafeladat: Általános épületgépészeti technológiai és biztonsági feladatok A hozzárendelt jellemző vizsgatevékenység: szóbeli Időtartama: 45 perc (felkészülési idő 30 perc, válaszadási idő 15 perc) 25

26 A vizsgarészben az egyes feladatok aránya: 1. feladat 30% 2. feladat 25% 3. feladat 15% 4. feladat 15% 5. feladat 15% 5. vizsgarész A hozzárendelt szakmai követelménymodul azonosítója és megnevezése: Általános gépészeti munka, baleset, tűz és környezetvédelmi feladatok A hozzárendelt 1. vizsgafeladat: Elsősegélynyújtás, újraélesztés A hozzárendelt jellemző vizsgatevékenység: Időtartama: 30 perc A hozzárendelt 2. vizsgafeladat: Munka, környezet és tűzvédelmi ismeretek A hozzárendelt jellemző vizsgatevékenység: szóbeli Időtartama: 45 perc (felkészülési idő 30 perc, válaszadási idő 15 perc) A vizsgarészben az egyes feladatok aránya: 1. feladat 50% 2. feladat 50% 6. vizsgarész A hozzárendelt szakmai követelménymodul azonosítója és megnevezése: Általános gépészeti technológiai feladatok I. (szerelő) A hozzárendelt 1. vizsgafeladat: Összetett lemezalkatrész készítése A hozzárendelt jellemző vizsgatevékenység: Időtartama: 240 perc A hozzárendelt 2. vizsgafeladat: Technológiai dokumentáció készítése A hozzárendelt jellemző vizsgatevékenység: írásbeli Időtartama: 120 perc A vizsgarészben az egyes feladatok aránya: 1. feladat 70% 2. feladat 30% 26

27 A szakmai vizsga értékelése %osan A azonosító számú, Hűtő és klímaberendezésszerelő, karbantartó megnevezésű szakképesítéshez rendelt vizsgarészek és ezek súlya a vizsga egészében 1. vizsgarész: 20% 2. vizsgarész: 20% 3. vizsgarész: 30% 4. vizsgarész: 10% 5. vizsgarész: 10% 6. vizsgarész: 10% A szakmai vizsgarészek alóli felmentés feltételei A szakképesítéshez rendelt vizsgarészek valamelyikének korábbi teljesítése A szakmai vizsga értékelésének a szakmai vizsgaszabályzattól eltérő szempontjai 10. Egyéb feltételek, információk, beszámítható előzetes tanulmányok A beszámítható előzetes tanulmányok meghatározásakor az Útmutató a Hűtő és klímaberendezésszerelő, karbantartó szakképesítés képzéséhez beszámítható előzetes tudás felméréséhez c. dokumentumban foglaltak szerint kell eljárni. 27

28 elméleti elméletigényes összes II. A központi program tananyagegységei A azonosító számú, Hűtő és klímaberendezésszerelő, karbantartó megnevezésű szakképesítés szakmai követelménymoduljaihoz rendelt tananyagegységek 2 szakképző évfolyam esetén 1. TANANYAGEGYSÉG Tananyagegységhez tartozó összes tananyagelem óraszáma azonosítója megnevezése jelleg e azonosítója 116/1.0/ A szerelés előkészítése szk 116/1.1/ szk 116/1.2/ Megjegyzés: "szk" = szakmai képzés 1. tananyagelem 116/1.1/ Szerelés előkészítési és kiegészítő ismeretek C típus Általános építési ismeretek A típus Szerelőipari állványok, kezelőjárdák, létrák biztonságtecnikája B típus Épületek szerkezeti egységeinek fajtái, statikai értékelési módjai C típus Tartószerkezetek, vázszerkezetek alkalmazási jellemzői B típus Csőhálózatszerelés fajtái Műszakirajzolvasási készség Csőhálózati rajz készítési készség Elemi számolási készség Tervezési képesség Precizitás Logikus gondolkodás Feladattal vezetett önálló szövegfeldolgozás 35% Csőhálózati rajz értelmezése 10% Egyszerű számítási és tervezési feladatok önálló megoldása 35% Csoportos megbeszélés 20% Szaktanterem 28

29 18 óra elmélet osztálykeretben A tananyagelem tartalmának tömör meghatározása: Az épületek részei, feladatuk, terheléseik Létrák, létraállványok, kezelőjárdák készítésének ismeretei Szerelőkőműves munkák ismeretei (fal, födémáttörés, padló és falcsatornák), szerszámai, eszközei. Falak megvésésének engedélyeztetése Csővezetékek rögzítési módjainak ismerete. Vezeték lejtése Csőhüvely, védőcső készítésének ismeretei Szerelőkőműves munkák munka, tűz és környezetvédelmi ismeretei 2. tananyagelem 116/1.2/ A szerelés előkészítési munkái Szerelőállványt készít, ellenőrzi a létrák, állványok, kezelőjárdák állapotát, szükség szerint cserét, javítást kezdeményez. Kijelöli a nyomvonalakat Elvégzi,vagy kezdeményezi a faláttörési, falvésési, javítókőműves munkákat Előrajzol szükség szerint a dokumentáció alapján készülékek felerősítéséhez, faláttörésekhez C típus Általános építési ismeretek B típus Csőhálózatszerelés fajtái A típus Szerelőipari állványok, kezelőjárdák, létrák biztonságtecnikája B típus Épületek szerkezeti egységeinek fajtái, statikai értékelési módjai C típus Szerelőkőműves ismeretek C típus Tartószerkezetek, vázszerkezetek alkalmazási jellemzői Műszakirajzolvasási készség Csőhálózati rajz készítési készség Elemi számolási készség Gyakorlatias feladatértelmezés Tervezési képesség Körültekintés, elővigyázatosság Pontosság Precizitás Mozgáskoordináció Együttműködési hajlandóság a munkavégzés során Csőhálózati rajz értelmezése 10% Munkamegfigyelés adott szempontok alapján 20% Irányított csoportos szakmai munkavégzés 20% Önálló szakmai munkavégzés 50% 29

30 Építésiszerelési /épületgépészeti/ tanműhely Építési terület 36 óra gyakorlat képzési csoportban A tananyagelem tartalmának tömör meghatározása: Létrák, létraállványok, kezelőjárdák ellenőrzése, állapotfelmérés Létrák, létraállványok, kezelőjárdák készítése, karbantartása, javítása Vezetéknyomvonal, fal és fődémáttörés, padló és falcsatorna helyének kijelölése Szerelőkőműves munkák végzése (fal, födémáttörés, padló és falcsatornák), a szerszámok, eszközök kezelése, karbantartása Csőhálózatok szerelésének munka, tűz és környezetvédelmi ismeretei 30

31 elméleti elméletigényes összes 2. TANANYAGEGYSÉG Tananyagegységhez tartozó összes tananyagelem óraszáma azonosítója megnevezése jelleg e azonosítója szk 116/2.1/ /2.0/ Csővezeték szerelés 54 szk 116/2.2/ Megjegyzés: "szk" = szakmai képzés 1. tananyagelem 116/2.1/ Csővezetékek szerelési ismeretei B típus Csőhálózatszerelés fajtái B típus Csőanyagok, csőszerkezetek, szerelvények, idomok C típus Tömítőanyagok használati jellemzői, alkalmazási szabályai B típus Épületszerkezetek hőtani tulajdonságai Műszakirajzolvasási készség Elemi számolási készség Tervezési képesség Precizitás Türelem Logikus gondolkodás Olvasott szöveg feladattal vezetett feldolgozása 40% Információk feladattal vezetett rendszerése 40% Csoportos megbeszélés 20% Épületgépészeti szaktanterem 18 óra elmélet osztálykeretben A tananyagelem tartalmának tömör meghatározása: Csővezetékek anyagai, azok fizikai, mechanikai, technológiai tulajdonságai Csőhajlítási módok ismerete Csőhajlításokkal kapcsolatos számítások (ívhossz, rövidülés, csőhossz) Csőhálózatok szerelésének (csőkötések, idomok, szerelvények beépítése) ismeretei Csőalakítással, csőszereléssel kapcsolatos munkák munka, tűz és környezetvédelme 31

32 2. tananyagelem 116/2.2/ Csővezetékek szerelése Képlékeny alakítást végez kézi alapműveletekkel (nyújtás egyengetés, hajlítás stb.) Tömítő lemezből tömítőgyűrűt és alakos tömítést készít Tömített csőkötéseket készít, szerelést végez különféle csőanyagokból B típus Csőhálózatszerelés fajtái C típus Tömítőanyagok használati jellemzői, alkalmazási szabályai B típus Csőanyagok, csőszerkezetek, szerelvények, idomok Műszakirajzolvasási készség Elemi számolási készség Gyakorlatias feladatértelmezés Körültekintés, elővigyázatosság Módszeres munkavégzés Pontosság Mozgáskoordináció Tűrőképesség Együttműködési hajlandóság a munkavégzés során Csőhálózati rajz értelmezése 10% Munkamegfigyelés adott szempontok alapján 20% Kiscsoportos szakmai munkavégzés irányítással 30% Önálló szakmai munkavégzés 40% Építési terület Építésiszerelési /épületgépészeti/ tanműhely 36 óra gyakorlat képzési csoportban A tananyagelem tartalmának tömör meghatározása: Csövek alakítása: hajlítás, szűkítés, menetkészítés, kihúzás Csőhálózatok készítése, idomok, szerelvények beépítése a csővezetékbe Elágazás készítése Tömítőanyagok kiválasztása, alkalmazása A csővezetékek szerelésének munka, tűz és környezetvédelmi szabályainak betartása és betartatása 32

33 elméleti elméletigényes összes 3. TANANYAGEGYSÉG Tananyagegységhez tartozó összes tananyagelem óraszáma azonosítója megnevezése jelleg e azonosítója 116/3.0/ Tartószerkezetek szk 116/3.1/ szerelése szk 116/3.2/ Megjegyzés: "szk" = szakmai képzés tananyagelem 116/3.1/ Épületgépészeti készülékek tartószerkezeteinek szerelési ismerete C típus Általános építési ismeretek C típus Tartószerkezetek, vázszerkezetek alkalmazási jellemzői B típus Lemezalakítási technológiája A típus Nagytömegű tárgyak mozgatásának biztonságtechnikája Műszakirajzolvasási készség Elemi számolási készség Tervezési képesség Pontosság Türelem Logikus gondolkodás Olvasott szöveg feladattal vezetett feldolgozása 30% Egyszerű számítási és tervezési feladatok önálló megoldása 25% Szerelési rajz készítése 25% Csoportos megbeszélés 20% Épületgépészeti szaktanterem 18 óra elmélet osztálykeretben A tananyagelem tartalmának tömör meghatározása: Az épületek fő részei, elhelyezkedésük, kapcsolataik. Építési módok, építőanyagok, szerelőkőműves munkák ismerete Csővezetékek szerelése falon, födémen, tartószerkezeten, oszlopokon Épületgépészeti készülékek szerelésének ismeretei (falon, alapzaton) A szerelőkőműves munkák munka és tűzvédelme Nagytömegű tárgyak szállításának ismeretei Nagytömegű tárgyak szállításának biztonságtechnikája 33

34 2. tananyagelem 116/3.2/ Épületgépészeti készülékek tartószerkezeteinek szerelése Tervek alapján elkészíti /elkészítteti/ a helyszínen,vagy a műhelyben az egyedi, tartókat, rögzítőket, támaszokat, állványokat, gépalapokat Képlékeny alakítást végez kézi alapműveletekkel (nyújtás egyengetés, hajlítás stb.) Felszereli az épületgépészeti készülékek tartószerkezetét Közreműködik nagytömegű gépegységek, berendezések telephelyen belüli szállításában, beemelésében Nagytömegű gépegységeket szerel B típus B típus C típus B típus A típus Csőhálózatszerelés fajtái Épületek szerkezeti egységeinek fajtái, statikai értékelési módjai Tartószerkezetek, vázszerkezetek alkalmazási jellemzői Lemezalakítási technológiája Nagytömegű tárgyak mozgatásának biztonságtechnikája Műszakirajzolvasási készség Elemi számolási készség Gyakorlatias feladatértelmezés Tervezési képesség Körültekintés, elővigyázatosság Pontosság Türelem Mozgáskoordináció Együttműködési hajlandóság a munkavégzés során Szerelési rajz olvasása 10% Munkamegfigyelés adott szempontok alapján 20% Kiscsoportos szakmai munkavégzés irányítással 20% Műveletek gyakorlása 50% Építésiszerelési /épületgépészeti/ tanműhely Fémipari tanműhely 36 óra gyakorlat képzési csoportban 34

35 A tananyagelem tartalmának tömör meghatározása: Szerelőkőműves munkák végzése (fészkek készítése, bilincsek, függesztők beépítése, tartók készítése), a szerszámok, eszközök kezelése, karbantartása A szerelőkőműves munkák munka és tűzvédelmi előírásainak betartása és betartatása A szereléshez szükséges anyagok, szerszámok szállításának (időpont, útvonal, szállítási mód, szállító eszköz) tervezése és kivitelezése Nagytömegű tárgyak szállításának tervezése és kivitelezése A szállítási munkák munkavédelmi előírásainak betartása és betartatása 35

36 elméleti elméletigényes összes 4. TANANYAGEGYSÉG Tananyagegységhez tartozó összes tananyagelem óraszáma azonosítója megnevezése jelleg e azonosítója 116/4.0/ Tömítettség és szk 116/4.1/ tömörségellenőrzés szk 116/4.2/ Megjegyzés: "szk" = szakmai képzés tananyagelem 116/4.1/ Tömítési és tömörségellenőrzési ismeretek Tömített csőkötéseket készít, szerelést végez különféle csőanyagokból Javítás után elvégzi a szükséges méréseket, ellenőrzéseket Ellenőrzi a csőkötések tömörségét C típus B típus B típus Csőhálózatszerelés fajtái Tömítőanyagok használati jellemzői, alkalmazási szabályai Csőanyagok, csőszerkezetek, szerelvények, idomok Műszakirajzolvasási készség Elemi számolási készség Tervezési képesség Pontosság Türelem Precizitás Olvasott szöveg feladattal vezetett feldolgozása 30% Egyszerű számítási és tervezési feladatok önálló megoldása 50% Csoportos megbeszélés 20% Épületgépészeti szaktanterem 18 óra elmélet osztálykeretben A tananyagelem tartalmának tömör meghatározása: Tömítőanyagok fajtái, kiválasztásának ismeretei Tömítések készítésének (menetes, karimás, tokos kötések) ismeretei A tömítés készítésének munkavédelmi ismeretei Tömörségellenőrzések fajtái, végrehajtásának ismeretei (mikor?, hol?, hogyan?, mivel?) A tömörségellenőrzés munkavédelmi ismeretei 36
