1 Tűzvédelem Horváth Tamás építész, egyetemi tanársegéd Széchenyi István Egyetem, Győr Építészeti és Épületszerkezettani Tanszék 1

2 Épületszerkezetek Elsődleges épületszerkezetek: azok a szerkezeti elemek, amelyek az épület egészének vagy egyes szintjeinek állékonyságát tűz esetén biztosítják, valamint a tűzterjedést gátló szerkezetek, azok a szerkezeti elemek, amelyek az épület állékonyságát, tűzbiztonságát biztosítják (függőleges és vízszintes teherhordó szerkezetek, tűzgátló szerkezetek, menekülési útvonalakat határoló szerkezetek és azok szigetelése, burkolata is). Másodlagos épületszerkezetek: azon szerkezetek, melyek nem tartoznak az elsődleges szerkezetek körébe. 2 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 1. melléklet 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

3 Építőmérnöki tűzvédelmi tervezés MSZ EN Eurocode: A tartószerkezetek tervezésének alapjai MSZ EN Eurocode 1: A tartószerkezetet érő hatások Általános hatások. A tűznek kitett tartószerkezeteket érő hatások MSZ EN Eurocode 2: Betonszerkezetek tervezése Általános szabályok. Tervezés tűzterhelésre MSZ EN Eurocode 3: Acélszerkezetek tervezése Általános szabályok. Tervezés tűzterhelésre MSZ EN Eurocode 4: Acél és beton kompozit szerkezetek tervezése Általános szabályok. Tervezés tűzterhelésre MSZ EN Eurocode 5: Faszerkezetek tervezése Általános szabályok. Tervezés tűzterhelésre MSZ EN Eurocode 6: Falazott szerkezetek tervezése Általános szabályok. Tervezés tűzterhelésre MSZ EN 1999 Eurocode 9: Alumíniumszerkezetek tervezése Tervezés tűzterhelésre 3 Tóth Emese: Épületszerkezetek tűzvédelmi tervezése, TMK előadás, november 23.

4 Építőmérnöki tűzvédelmi tervezés Tűzfolyamat, tűzmodell Tűzhatások Hőmérsékleti jellemzők Mechanikai viselkedés Szilárdsági jellemzők változása Tűzhatás alatti teherbírás változása Tűzállósági határérték Eredmények összehasonlítása az MSZ EN követelményeivel Teherbírásban kifejezve R fi,d,t E fi,d,t Időtartamban kifejezve t fi,d t fi,requ Hőmérsékletben kifejezve Θ d Θ cr,d 4 Tóth Emese: Épületszerkezetek tűzvédelmi tervezése, TMK előadás, november 23.

5 Általános szerkezeti követelmények (1) (2) (3) (4) Az építési termék, építményszerkezet tűzvédelmi jellemzőit a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról szóló évi XXXI. törvény alapján kell igazolni. A kivitelezési dokumentáció tűzvédelmi munkarésze nem helyettesíti az építési termék, építményszerkezet tűzvédelmi jellemzőit igazoló dokumentumokat. (5) Rendszerengedéllyel rendelkező építési módszerek, a könnyűszerkezetes technológiával készülő épületek csak akkreditált intézet által bevizsgált technológiával és szerkezeti elemekkel, rétegrenddel, kialakítással létesíthetőek. 5 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról V. fejezet 13.

6 Tűzvédelmi osztály Tűzvédelmi osztály: az építőanyagok és épületszerkezetek tűzzel szembeni viselkedésére jellemző kategória, az e szerinti besorolás megfelelő tűztechnikai vizsgálatok alapján történik. Általában az építési anyagok:,, B, C,, E, F Padlóburkolatok: fl, fl, Bfl, Cfl, fl, Efl, Ffl Csőszigetelések: L, L, BL, CL, L, EL, FL Alkategóriák lehetnek: a füstképződési alkategóriák jelzései: s1, s2, s3 az égve csepegési alkategóriák jelzései: d0, d1, d2 Értelmezési példák: B tűzvédelmi osztályba tartozik az a szerkezet, amelynek anyaga vagy összetevői legalább B tűzvédelmi osztályúak, amelynek belső komponensei C E tűzvédelmi osztályú anyagból készültek, de tűz- vagy hőhatás ellen legalább B tűzvédelmi osztályú anyaggal burkoltak oly módon, hogy az adott követelményeknek megfelelő tűzállósági határértéken belül a védett tér felé a szerkezetből káros mértékű füst és/vagy éghető olvadék nem tör elő. 6 Takács Lajos Gábor: Tűzvédelmi alapfogalmak, szabályozások, építési termékek tűzkitét vizsgálatai

7 Tűzvédelmi osztály Tűztechnikai vizsgálatok Tűzvédelmi osztályok (nem éghető) (éghető) Vizsgálatok szabványai EN ISO 1182 és EN ISO 1716 EN ISO 1182 vagy EN ISO 1716, EN (SBI vizsgálat) B EN 13823, EN C EN 13823, EN EN 13823, EN E EN Vizsgálatok módjai Éghetőség vizsgáló tesztkamra. A tesztelni kívánt anyagokat 750 C-os hőfoknak veti alá. A szerkezet a következő elemekből áll össze: műszer keret, légszabályzó, fűtőtest, mintatartó. Gyúlékonyság vizsgáló kamra. Kis láng használatával, egyéb égési hatások nélkül történő építési anyagok éghetőség vizsgálatára alkalmas. F Amennyiben nem ismerjük az anyag tűzvédelmi paramétereit (csak alárendelt helyen beépíthető anyagok, természetes anyagok egy része) 7 Takács Lajos Gábor: Tűzvédelmi alapfogalmak, szabályozások, építési termékek tűzkitét vizsgálatai

8 Tűzvédelmi osztályok Égve csepegés (EN teszt során) d0 égő cseppek nem keletkeznek, illetve 600 s alatt égő ömledék nem válik le az során d1 ha nem keletkezik 10 s-nál hosszabb ideig égve lecsepegő ömledék, illetve nem válnak le égő darabok az anyagból 600 s alatt d2 égés közben gyújtóforrásként viselkedő olvadék képződik Füstfejlesztés (pren ISO szerint EN teszt során) s1 SMOGRA 30 m 2 /s 2 TSP600s 50 m 2 s2 SMOGRA 180 m 2 /s 2 TSP600s 200 m 2 s3 nincs füstfejlesztő képesség meghatározva nem teljesíti az s1, s2 kategória előírásait 8 Takács Lajos Gábor: Tűzvédelmi alapfogalmak, szabályozások, építési termékek tűzkitét vizsgálatai

9 Égve csepegés vizsgálat 9 Geier Péter: Az épület felújítások tűzvédelmi kérdései (épületszerkezeti megközelítésben), CONSTRUMA, /Construma GeierP-EMI-tuzvedelem.pdf

10 Lehetséges tűzvédelmi osztályok MSZ EN szabvány szerint szerkezeti termékekre: -s1, d0 -s1, d1 -s1, d2 -s2, d0 -s2, d1 -s2, d2 -s3, d0 -s3, d1 -s3, d2 B-s1, d0 B-s1, d1 B-s1, d2 B-s2, d0 B-s2, d1 B-s2, d2 B-s3, d0 B-s3, d1 B-s3, d2 C-s1, d0 C-s1, d1 C-s1, d2 C-s2, d0 C-s2, d1 C-s2, d2 C-s3, d0 C-s3, d1 C-s3, d2 -s1, d0 -s1, d1 -s1, d2 -s2, d0 -s2, d1 -s2, d2 -s3, d0 -s3, d1 -s3, d2 E E-d2 F Padlóburkolatok fl fl -s1 fl -s2 B fl -s1 B fl -s2 C fl -s1 C fl -s2 fl -s1 fl -s2 E fl F fl Tetőfedések () pl.: cserék betoncserép, szálcement, fémlemezek B roof (t1) az EN 1187 szerinti röptűzterjedési vizsgálaton megfelelt F roof (t1) az EN 1187 szerinti röptűzterjedési vizsgálaton nem felelt meg 10 Takács Lajos Gábor: Tűzvédelmi alapfogalmak, szabályozások, építési termékek tűzkitét vizsgálatai Geier Péter: Az épület felújítások tűzvédelmi kérdései (épületszerkezeti megközelítésben), CONSTRUMA,

11 tűzvédelmi osztályba tartozik az az építményszerkezet, amely tűzvédelmi osztályú anyagokból készül, az olyan tűzvédelmi osztályú anyagból készült teherhordó komponensekkel vagy merevítő elemekkel rendelkező építményszerkezet, amelynek fegyverzete, kéregeleme tűzvédelmi osztályú, és a fegyverzet/kéreg tűzállósági határértéke az adott követelményeknek önmagában is megfelel - beleértve a felmelegedési határállapotot is -, függetlenül a fegyverzet, kéreg alatti és mögötti anyagok (hő-, illetve hangszigetelések, egyéb kitöltő anyagok) tűzvédelmi osztályától, az az építményszerkezet, amelynek alapszerkezete vagy belső keretváza, a keretváz közötti hő- és hangszigetelő rétegének anyaga és többrétegű fegyverzetének külső, a használati tér felőli rétege tűzvédelmi osztályú, fegyverzetének belső rétegei pedig vagy tűzvédelmi osztályúak /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról V. fejezet 14.

12 tűzvédelmi osztályba tartozik az az építményszerkezet, amely tűzvédelmi osztályú anyagokból készül, az a réteges felépítésű építményszerkezet, mely fegyverzeteinek, kéregelemeinek anyaga vagy tűzvédelmi osztályú, és az e fegyverzettel, kéreggel védett belső réteg B, C vagy tűzvédelmi osztályú, de az égéshője a felület átlagára vetítve legfeljebb 10 MJ/m 2, az a szilikátbázisú, B-E tűzvédelmi osztályú töltőanyaggal gyártott homogén könnyűbeton építményszerkezet, amely laboratóriumi vizsgálattal igazoltan kielégíti az adott építményre meghatározott tűzállóságihatárérték-követelményt, és amely szerkezet anyagának égéshője legfeljebb 5 MJ/kg, az olyan tűzvédelmi osztályú anyagból készült teherhordó komponensekkel vagy merevítő elemekkel rendelkező építményszerkezet, amelynek fegyverzete, kéregeleme tűzvédelmi osztályú, és a fegyverzet, kéreg tűzállósági határértéke az adott követelményeknek önmagában is megfelel - beleértve a felmelegedési határállapotot is - függetlenül a fegyverzet, kéreg alatti és mögötti anyagok (hő-, illetve hangszigetelések, egyéb kitöltő anyagok) tűzvédelmi osztályától /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról V. fejezet 14.

13 B vagy C tűzvédelmi osztályba tartozik B tűzvédelmi osztályba tartozik az az építményszerkezet, amelynek anyaga vagy összetevői legalább B tűzvédelmi osztályúak, amelynek belső komponensei C-E tűzvédelmi osztályú anyagból készültek, de tűz- vagy hőhatás ellen legalább B tűzvédelmi osztályú anyaggal burkoltak oly módon, hogy az adott követelményeknek megfelelő tűzállósági határértéken belül a védett tér felé a szerkezetből káros mértékű füst, illetve éghető olvadék nem tör elő. C tűzvédelmi osztályba tartozik az az építményszerkezet, amelynek anyaga vagy összetevői legalább C tűzvédelmi osztályúak, amelynek belső komponensei -E tűzvédelmi osztályú anyagból készültek, de tűz- vagy hőhatás ellen legalább C tűzvédelmi osztályú anyaggal burkoltak oly módon, hogy az adott követelményeknek megfelelő tűzállósági határértéken belül a védett tér felé a szerkezetből káros mértékű füst, illetve éghető olvadék nem tör elő /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról V. fejezet 14.

14 vagy E tűzvédelmi osztályba tartozik tűzvédelmi osztályba tartozik az az építményszerkezet, amelynek anyaga vagy összetevői legalább tűzvédelmi osztályúak, amelynek belső komponensei E tűzvédelmi osztályú anyagból készültek, de tűz- vagy hőhatás ellen legalább tűzvédelmi osztályú anyaggal burkoltak oly módon, hogy az adott követelményeknek megfelelő tűzállósági határértéken belül a védett tér felé a szerkezetből káros mértékű füst, illetve éghető olvadék nem tör elő. E tűzvédelmi osztályba tartozik az az építményszerkezet, amely E tűzvédelmi osztályú anyagokból készült, és tűz- vagy hőhatás ellen nincs külön védelemmel ellátva /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról V. fejezet 14.

15 Tűzállósági teljesítmény jellemzők Tűzállósági határérték: a vonatkozó műszaki követelménynek megfelelő tűzállósági vizsgálat kezdésétől számított, a vizsgált épületszerkezet valamely tűzállósági teljesítmény jellemzőjének eléréséig eltelt idő órában vagy percben. R teherhordó képesség: a szerkezeti elemek azon képessége, hogy egy bizonyos ideig egy vagy több oldalukon fennálló meghatározott mechanikai igénybevétel mellett ellenállnak a tűz hatásának szerkezeti stabilitásuk bármilyen vesztesége nélkül E integritás: az épületszerkezetnek egy elválasztó funkcióval rendelkező olyan képessége, hogy tűznek az egyik oldalán történő kitéttel szemben ellenáll anélkül, hogy a tűz a lángok vagy a forró gázok átjutása következtében átterjedne a másik oldalra, s azok vagy a ki nem tett felületen, vagy a felülettel szomszédos bármely anyagon gyulladást okozhatnának I szigetelés: az épületszerkezet azon képessége, hogy ellenáll a csak egyik oldalon bekövetkező tűzkitétnek anélkül, hogy szignifikáns hőátadás eredményeként a tűz átjutása bekövetkezne a kitett felületről a ki nem tett felületre Előírás példák: R60, E45, I30, REI60, RE60, R15, EI /2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról 5. rész: Építmények tűzvédelmi követelményei

16 Tűzállósági teljesítmény jellemzők 16 M mechanikai hatás: az épületszerkezeteknek az a képessége, hogy ütésnek ellenállnak abban az esetben, ha a tűzben egy másik komponens szerkezeti hibája következtében az illető szerkezethez ütődik W sugárzás: az épületszerkezeti elemek képessége, amely egy oldalon történő tűzkitét esetén vagy a szerkezeten keresztül, vagy a ki nem tett felülettől a szomszédos anyagok felé irányuló jelentős hősugárzás csökkentése eredményeként csökkenti a tűz átmenetének valószínűségét C önzáródás: egy ajtó- vagy zsaluszerkezet azon képessége, hogy automatikusan becsukódik, s ezáltal lezár egy nyílást S füstáteresztés: épületszerkezetek képessége, hogy csökkentik, vagy eliminálják a gázok vagy a füst átjutását az egyik oldalról a másikra G koromtűzzel szembeni ellenállás: kémények és égéstermék-elvezetők ellenálló képessége koromlerakódásból származó tűzzel szemben P vagy PH üzemképesség fenntartása: kábelek áramellátási vagy jelátviteli képességének folyamatos fennmaradása tűz esetén K tűzvédő képesség: fal és mennyezetburkolatok azon képessége, amely a mögöttük/fölöttük lévő anyagnak/szerkezetnek bizonyos ideig védelmet biztosít tűzzel, szenesedéssel és más hőkárosodással szemben 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról 5. rész: Építmények tűzvédelmi követelményei

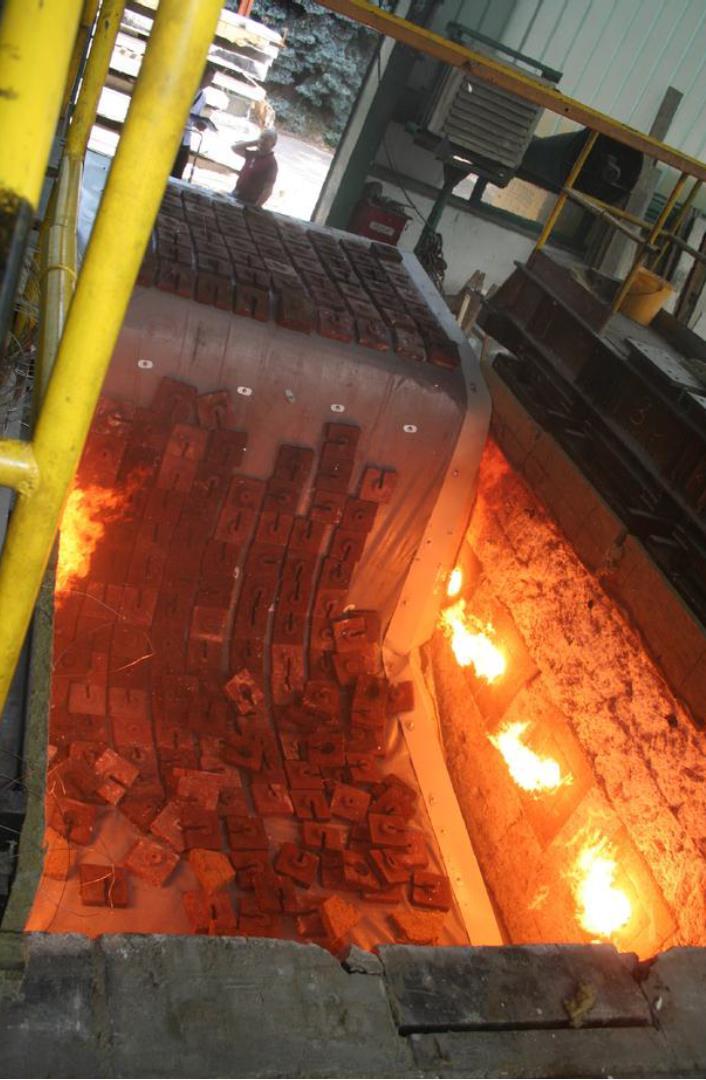

17 Tűzállósági teljesítmény jellemzők MSZ EN Tetőfödém térelhatároló szerkezet vizsgálata (trapézlemez) 17 Geier Péter: Az épület felújítások tűzvédelmi kérdései (épületszerkezeti megközelítésben), CONSTRUMA, /Construma GeierP-EMI-tuzvedelem.pdf

18 Hőmérséklet és idő a tűzállósági vizsgálat alatt A tűzvédelmi termékek minősítése során alkalmazott hőmérséklet-idő görbék nemzetközi szabványosításai ISO 834: szabványos hőmérséklet-idő görbe (legrégebbi, általánosan használt) HC: szénhidrogén görbe (olajszármazékok, vegyi anyagok égése) HCM: módosított szénhidrogén görbe (hősokkolás, francia) RABT-ZTV: gépjármű és vasúti tüzek modellezése (német) RWS: 50 m 3 üzemanyag ég, 300 MW tűzterheléssel, 120 percig (holland) 18 Tűzvizsgálati görbék

19 Tűzterhelés Tűzterhelés: az építmény adott tűzszakaszában, helyiségében jelenlévő és beépített anyagok tömegéből (kg) és égéshőjéből (MJ/kg) számított hőmennyiség egységnyi padlófelületre vonatkoztatott értéke, MJ/m 2 -ben. Állandó tűzterhelés: a beépített éghető anyagok és épületszerkezetek tömegéből származó tűzterhelési érték. Időleges tűzterhelés: az adott helyiségben, tűzszakaszban található éghető anyagok és berendezések (bútor, textília, technológiai berendezés, megmunkált termékek, azok előkészített anyaga, raktározott anyagok, csomagoló anyagok) tömegéből származó tűzterhelési érték. Normatív tűzterhelés: bizonyos rendeletetésű helységekre, helyiségcsoportokra a tűzvédelmi tervezésben alkalmazható, statisztikai felmérésen alapuló időleges tűzterhelési érték /2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

20 Tűzeseti szerkezeti állékonyság 15. Az épületek, speciális építmények tartószerkezeteit úgy kell megtervezni, kivitelezni, hogy tűz esetén az e rendeletben előírt időtartamig azok teherhordó képessége megmaradjon, szerkezeti állékonyságával biztosítsa a védelmi szerkezetek rendeltetésének ellátását és a tűzszakasz vagy önálló épületrész a tűz és kísérő jelenségei elleni védelmi képességét be tudja tölteni. 16. Az építmények szerkezeti állékonyságát biztosító tartószerkezeti elemek feleljenek meg a 2. mellékletben foglalt 1. táblázatban meghatározott követelményeknek /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról V. fejezet

21 Építményszerkezetek vonatkozó követelmények Teherhordó építményszerkezetek Mértékadó kockázati osztály NAK AK KK MK Építményszerkezet Teherhordó falak és merevítéseik a pinceszint kivételével Teherhordó pillérek és merevítéseik a pinceszint kivételével Pinceszinti teherhordó falak és merevítéseik Pinceszinti pillérek és merevítéseik Pinceszint feletti födém Emeletközi és padlásfödém Tetőfödém tartószerkezete, merevítései, valamint tetőfödém 60 kg/m 2 felülettömeg felett Tetőfödém térelhatároló szerkezete (60 kg/m 2 -ig) Pince+fsz, lakóépület esetén pince+fsz +emelet REI 15 R 15 R 30 REI 15 REI 15 REI 15 Pince+ földszint+ max. 2 emelet R 30 R 30 REI 15 REI 15 Pince+ földszint R 30 R 30 - REI 15 REI 15 Pince+ földszint+ max. 2 emelet C C R 30 REI 45 R 45 REI 45 C C REI 15 REI 15 egyéb esetben REI 45 R 45 REI 60 R 60 REI 60 REI 45 Pince+ földszint R 30 REI 45 R 45 REI 45 - C REI 15 Pince+ földszint+ max. 4 emelet REI 60 R 60 REI 60 R 60 REI 60 REI 45 REI 45 egyéb esetben REI 90 R 90 REI 90 R 90 REI 90 REI 60 REI 60 Pince+ földszint REI 60 R 60 REI 60 R 60 REI 60 - REI 45 Pince+ földszint+ max. 4 emelet REI 90 R 90 REI 90 R 90 REI 90 REI 60 REI 60 REI 45 Fedélszerkezet C C C C C Épületen belüli és menekülési útvonalnak minősülő lépcsők és lépcsőpihenők tartószerkezetei és járófelületének alátámasztó szerkezetei Menekülési útvonalat képező szabadlépcső tartószerkezete R 15 R 30 R 30 C R 30 R 45 R 45 R 60 R 90 R 60 R 90 egyéb esetben REI 120 R 120 REI 120 R 120 REI 90 REI 90 REI 60 REI 60 R Építményszerkezetek tűzvédelmi osztályára és tűzállósági teljesítményére vonatkozó követelmények 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 2. melléklet

22 Építményszerkezetek vonatkozó követelmények Menekülési útvonalon alkalmazott építményszerkezetek Mértékadó kockázati osztály NAK AK KK MK Építményszerkezet Tűzgátló alapszerkezet Tűzgátló lezárás Tűzfal Tűzgátló válaszfal Tűzgátló fal Tűzgátló födém Pince+fsz, lakóépület esetén pince+fsz +emelet REI 120 EI 15 (R)EI 30 Pince+ földszint+ max. 2 emelet REI 120 EI 15 (R)EI 30 Pince+ földszint REI 120 EI 15 (R)EI 30 Pince+ földszint+ max. 2 emelet REI 120 C EI 15 (R)EI 30 egyéb esetben REI 120 B EI 30 (R)EI 45 REI 45 Pince+ földszint REI 180 B EI 30 (R)EI 45 REI 45 Pince+ földszint+ max. 4 emelet REI 180 EI 30 (R)EI 60 REI 60 egyéb esetben REI 180 EI 60 (R)EI 90 REI 90 Pince+ földszint REI 240 EI 60 (R)EI 60 REI 60 Pince+ földszint+ max. 4 emelet REI 240 EI 60 (R)EI 90 REI 90 tűzgátló falban Tűzterjedés gátlás építményszerkezetei Tűzgátló nyílászáró Tűzterjedés elleni gát a csatlakozó födémre, falra előírt követelménnyel megegyező tűzállósági teljesítményű, de legfeljebb 90 tűzfalban EI2 90-C felvonóaknaajtó Tűzgátló réskitöltő-réslezáró rendszerek EI2 30-C a vonatkozó műszaki követelmény szerint EI2 60-C az átvezetéssel érintett szerkezettel megegyező tűzállósági teljesítményű, de legfeljebb EI 90 EI2 90-C egyéb esetben REI 240 EI 90 (R)EI 120 REI 120 Tűzgátló lineáris hézagtömítések a csatlakozó szerkezetekre előírt követelménnyel megegyező tűzállósági teljesítményű, de legfeljebb EI 90 Tűzgátló záróelem EI 30 EI 60 EI 90 EI 60 EI 90 Falburkolat s1, d0 s1, d0 s1, d0 s1, d0 C s1, d0 s1, d0 B s1, d0 B s1,d0 Padlóburkolat fl s1 fl s1 fl s1 fl s1 Cfl s1 fl s1 Bfl s1 Bfl s1 Álmennyezet, mennyezetburkolat s1, d0 s1,d0 s1, d0 s1, d0 C s1, d0 s1, d0 B s1, d0 B s1,d0 Álpadló EI 15 EI 15 EI 15 EI 15 C EI 30 EI 30 EI 30 EI 60 EI 60 EI 60 EI 90 Hő- és hangszigetelés, burkolat nélkül vagy burkolat mögött B s1,d0 B s1,d0 B s1,d0 B s1,d0 s1,d0 s1,d0 s1,d0 22 Építményszerkezetek tűzvédelmi osztályára és tűzállósági teljesítményére vonatkozó követelmények 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 2. melléklet

23 Tűzterjedés gátlás építményszerkezetei Tűzgátló alapszerkezet tűzfal: megfelelő tűzállósági határértékű, tűzvédelmi osztályú térelhatároló (vagy teherhordó és térelhatároló) folytonos függőleges falszerkezet, az általa elválasztott tűzszakaszok vagy építmények egyikének állékonyságvesztése, illetve az ebből adódó oldalirányú erőhatás esetén is megőrizze tűzterjedést gátló képességeit (REI). (OTÉK) tűzgátló válaszfal: tűzgátló lezárások nélkül kialakított, nem teherhordó falszerkezet, a tűz átterjedését meghatározott ideig meggátolja, tűzgátló fal: falszerkezet, amely az általa elválasztott tűzszakaszok, önálló rendeltetési egységek vagy helyiségek között a tűz átterjedését meghatározott ideig meggátolja, tűzgátló födém: födémszerkezet, amely az általa elválasztott tűzszakaszok vagy helyiségek között a tűz átterjedését meghatározott ideig meggátolja, Tűzterjedés elleni gát tűzterjedés elleni gát: födémhez, falhoz csatlakozó vagy tetőn kialakított, a tűznek az építményszintek, a tűzszakaszok, a tetőmezők, továbbá a szomszédos épületek közötti átterjedését alakjával, méreteivel, tűzállósági teljesítményével és tűzterjedés elleni adottságaival korlátozó, megakadályozó tűzgátló építményszerkezet, Tűzgátló lezárás tűzgátló nyílászáró: tűzgátló ajtó, ablak, kapu, függönykapu, redőnykapu, zsalu és technológiai szállítópálya átvezető nyílását lezáró tűzgátló lezárás, amely csukott állapotban a tűz átterjedését meghatározott ideig meggátolja, tűzgátló réskitöltő-réslezáró rendszer: térelhatároló építményszerkezeteken átvezetett légtechnikai és egyéb technológiai vezetékek, kábelek, vezetékrendszerek áttörési hézagainak tűzgátló lezárását meghatározott ideig biztosító szerkezetek, műszaki megoldások, termékek, tűzgátló lineáris hézagtömítés: tűzgátló lezárás, amely építményszerkezetek csatlakozásánál a csatlakozási rés, hézag kitöltésével a tűz résen, hézagon való átterjedését meghatározott ideig meggátolja, tűzgátló záróelem: aktív vagy reaktív elven működő tűzgátló lezárás, ami egy tűzgátló építményszerkezeten átvezetett gépészeti vezetéken belül a tűz átterjedését meghatározott ideig meggátolja, 23 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 1. melléklet

24 Tűzeseti szerkezeti állékonyság bizonyítása 24 Takács Lajos Gábor: Tűzvédelmi tervfejezet minta

25 Tűzterjedés elleni védelem 176. tűzterjedés elleni védelem: olyan megoldások összessége, amelyek folytonos alkalmazásával a tűz átterjedése a védett építményre, építményrészre, szabadtéri tárolási egységre meggátolható; módszerei: tűztávolság, 174. a külön tűzszakaszba tartozó szomszédos építmények, szomszédos szabadtéri tárolási egységek, szomszédos építmény és szabadtéri tárolási egység között megengedett legkisebb, vízszintesen mért távolság tűzgátló építményszerkezet, 154. tűzterjedés elleni védelem céljából alkalmazott építményszerkezet, amely a tűz átterjedését az általa elválasztott térrészek között meghatározott ideig meggátolja; a tűzgátló építményszerkezetek körébe tartoznak a tűzgátló alapszerkezetek, a tűzgátló lezárások és a tűzterjedés elleni gátak beépített tűzterjedésgátló berendezés, 15. tűzgátló építményszerkezet helyett, tűzterjedés elleni védelem céljából alkalmazott beépített automatikus tűzvédelmi berendezés, amely a tűz átterjedését a helyettesített tűzgátló építményszerkezettel védendő térrészbe meghatározott ideig meggátolja egyéb, a tűzterjedési vagy tűzállósági határértéket biztosító kialakítás 172. tűzszakasz: az épület, a speciális építmény, a szabadtéri tárolóterület meghatározott része, amelyet a szomszédos építmény- és térrésztől tűzterjedés ellen védetten alakítanak ki 25 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 4.

26 Tűztávolság 1. A és B épületek közötti tűztávolság (m), ha A és B épület mértékadó kockázati osztálya 2. Épület és tárolási egység közötti tűztávolság (m), ha az épület mértékadó kockázati osztálya és a tárolási egységben tárolt anyag jellege, tűzveszélyességi jellemzői 3. A tárolási egységek között tartandó tűztávolság (m) A épület mértékadó kockázati osztálya A és B épületek közötti tűztávolság (m), ha B épület mértékadó kockázati osztálya NAK AK KK MK NAK AK KK MK /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 3. melléklet

27 Tűzszakaszok Tűzszakaszokat kell kialakítani a kockázati egységen belül, ha annak alapterülete, továbbá a szabadtéri tárolóterület tárolási egységeiből, ha azok összesített alapterülete, kiterjedése meghaladja az e rendelet szerint megengedett legnagyobb tűzszakaszméretet, Az építmény tűzszakaszainak legnagyobb megengedett méretét lakó és közösségi alaprendeltetés esetén az 5. melléklet 1. táblázat, tárolási alaprendeltetés esetén a 2. táblázat, ipari és mezőgazdasági alaprendeltetés esetén a 3. táblázat, speciális építmények esetén a XII. fejezet tartalmazza. Eltérő rendeltetésű önálló rendeltetési egységek azonos kockázati egységbe helyezése esetén a tűzszakasz megengedett legnagyobb alapterületét a kockázati egység alapterületének legnagyobb részét elfoglaló rendeltetéshez tartozó, az egyes rendeltetések által elfoglalt alapterületek egyezősége esetén a legkisebb tűzszakasz-alapterületet eredményező rendeltetéshez tartozó megengedett legnagyobb tűzszakasz-alapterület képezi /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 4. és VI. fejezet

28 A tűzszakasz megengedett alapterülete 28 A tűzszakasz megengedett legnagyobb alapterülete (m 2 ), beépített tűzoltó berendezés nélkül / tűzoltó berendezéssel A kockázati egység kockázati osztálya Rendeltetés NAK ha az épület ha az épület mértékadó kockázata NAK mértékadó kockázata AK, KK vagy MK AK KK MK Lakó, üdülő Lakás, üdülőegység 1 000/ / / /- Szállás Kereskedelmi szálláshely, jellemzően menekülésben nem korlátozott személyek részére szolgáló szálló, kollégium 750/ / / /1 500 és lakóotthon Iroda, iroda, igazgatás, hivatal 1 000/ / / /1 500 igazgatás Konferenciaközpont 1 000/ / / /1 500 Bölcsőde / /450 Óvoda / / /750 Oktatás, alap-, közép-, felsőfokú oktatási intézmény, iskola, nevelés kutatóintézet 1 000/ / / /1 500 speciális oktatási intézmény menekülésben korlátozott tanulók részére / /1 500 Egészségügyi Kizárólag járóbeteg-ellátás 750/ / / /1 500 Fekvőbeteg-ellátás / /750 szociális nappali ellátás intézménye (pl. idősek klubja, menekülésben korlátozott személyek nappali ellátása, hasonló rendeltetések) / /750 Szociális Menekülésben korlátozott személyek lakóotthona (idősek otthona, stb.), átmeneti elhelyezését, ápolását, gondozását, rehabilitációját biztosító intézmény / /750 Menekülésben nem korlátozott személyek lakóotthona 750/ / / / / /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 4. és VI. fejezet

29 A tűzszakasz megengedett alapterülete Rendeltetés A tűzszakasz megengedett legnagyobb alapterülete (m 2 ), beépített tűzoltó berendezés nélkül / tűzoltó berendezéssel ha az épület mértékadó kockázata NAK NAK A kockázati egység kockázati osztálya ha az épület mértékadó kockázata AK, KK vagy MK AK KK MK Hitéleti templom, zsinagóga, mecset stb / / / / /3 000 Közösségi szórakoztató, kulturális Kereskedelmi, szolgáltató (Kizárólag) sport Múzeum, kiállítótér, gyűjtemény, könyvtár, levéltár 1 500/ / / / /3 000 Színház, mozi, művelődési ház, nézőtérrel kialakított kulturális- szórakoztató rendeltetés 1 000/ / / / /1 500 iszkó, zenés-táncos szórakozóhely 500/ / / /750 Üzlet, szolgáltatóegység 1 000/ / / / /1 500 Áruház, raktáráruház, bevásárlóközpont 1 000/ / / sportlétesítmény 1 000/ / sportlétesítmény, ha a kockázati egység a magasság miatt tartozik MK osztályba sportlétesítmény, ha a kockázati egység nem a magasság miatt tartozik MK osztályba / / / / / Közlekedési állomás, terminál, hasonló rendeltetések 1 000/ / / /3 000 Kényszertartózkodás Büntetés-végrehajtás / / /750 Pszichiátria / / / /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 4. és VI. fejezet

30 Tűzszakaszok csatlakozása, elválasztása A határolás elvei: dobozelv a határoló felület minden pontja ki kell elégítse a tűzállósági követelményeket a lehető legegyszerűbb vonalvezetés sok síkváltás, törés, áttörés költséges, tervezési és kivitelezési hibák lehetségesek meglévő adottságokhoz igazítva pl. lakáselválasztó falaknál pl. rendeltetési egységek határvonalainál pl. dilatációs határoknál kevés nyílás, gépészeti és elektromos vezeték átvezetés gépészeti és villamos rendszerek tűzszakaszonként tűzfal csak függőleges lehet A tűzszakaszhatár vonalában tűzterjedés elleni gátat vagy azt helyettesítő beépített tűzterjedésgátló berendezést kell létesíteni eltérő tűzszakaszhoz tartozó külső térelhatároló falfelületek között a, a tetőn. tűzterjedés elleni gát: födémhez, falhoz csatlakozó vagy tetőn kialakított, a tűznek az építmény-szintek, a tűzszakaszok, a tetőmezők, továbbá a szomszédos épületek közötti átterjedését alakjával, méreteivel, tűzállósági teljesítményével és tűzterjedés elleni adottságaival korlátozó, megakadályozó tűzgátló építményszerkezet 30 Takács Lajos Gábor: Tűzszakaszok diszpozíciója és térbeli elválasztása 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról

31 Tűzszakaszok csatlakozása eltérő tűzszakaszhoz tartozó külső térelhatároló falfelületek között A tűzterjedés elleni gátak kialakítása, geometriája meg kell, hogy feleljen Függőleges homlokzati tűzterjedés elleni gát metszete 1,3 G H2 + G H1 1,30 m Vízszintes homlokzati tűzterjedés elleni gát metszete 1,5 G H4 + G H3 0,90 m 31 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról és 6. melléklet

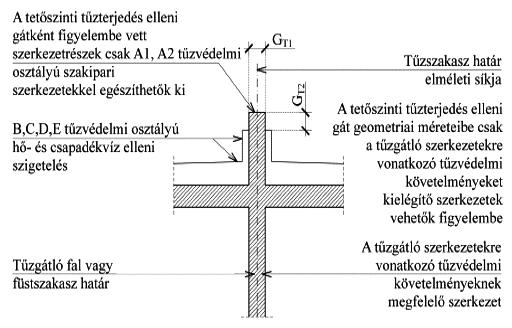

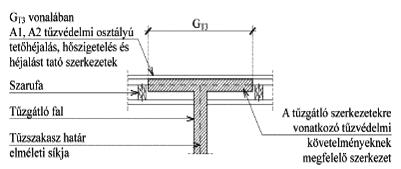

32 Tűzszakaszok csatlakozása a tetőn A tűzterjedés elleni gátak kialakítása, geometriája meg kell, hogy feleljen Magastető tetősíkból kiemelkedő tűzterjedés elleni gátjának metszete 2 G T2 + G T1 0,60 m Tetőszinti tűzterjedés elleni gát lapostető esetén 2 G T2 + G T1 0,60 m Magastető tetősíkban tartott tűzterjedés elleni gátjának metszete G T3 0,90 m 32 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról és 6. melléklet

33 Tűzszakaszok csatlakozása Egymással 120 -nál kisebb szöget bezáró, eltérő tűzszakaszhoz tartozó külső térelhatároló falfelületek esetében az eltérő tűzszakaszhoz tartozó és egymástól legfeljebb 5 m távolságra lévő falfelületet tűzterjedés ellen védetten kell kialakítani. Tűzterjedés ellen védett kialakítás lehet: Nyílásmentes fal Tűzgátló fix ablak Tűzgátló ajtó, automatikus csukószerkezettel A tűzállóság nélküli nyílászárókat védő, tűz esetén automatikusan legördülő tűzgátló függönykapu Beépített tűzterjedésgátló berendezés 33 Takács Lajos Gábor: Tűzszakaszok diszpozíciója és térbeli elválasztása 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról

34 Tűzszakaszok csatlakozása Eltérő magasságú tűzszakaszok csatlakozásánál tűzterjedés ellen védetten kell kialakítani a magasabb tűzszakaszhoz tartozó homlokzatot a csatlakozástól függőlegesen mért 10 m magasságig vagy az alacsonyabb tűzszakasz tetőfelületét a magasabb tűzszakaszhoz tartozó homlokzattól vízszintesen mért 5 m távolságon belül 34 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról és 4. melléklet

35 Tűzszakaszok csatlakozása Ha a tűzszakaszhatár vonalától vízszintesen mért 5 m távolságon belül az egyik tűzszakasz magassága meghaladja a tűzszakaszhatárt képező tetőfelület magasságát, tűzterjedés ellen védetten kell kialakítani a tűzszakaszok tetőfelületét a magasabb homlokzattól vízszintesen mért 5 m távolságon belül vagy a tetőfelületet a tűzszakaszhatár és a magasabb homlokzat között és a magasabb homlokzatot a tetőfelülettől függőlegesen mért 10 m magasságig /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról és 4. melléklet

36 Homlokzati tűzterjedés elleni védelem A homlokzati tűzterjedés elleni védelem magába foglalja a külső térelhatároló fal, a hőszigetelő anyag és a fal burkolati, bevonati, vakolt hőszigetelő rendszerének tűzvédelmi osztályára, valamint megszakítására előírt követelmények teljesítését, átszellőztetett légréses fal kialakítása esetén a légrésen belüli tűzterjedés megakadályozását, az e rendelet által előírt homlokzati tűzterjedési határérték teljesítését. A külső térelhatároló fal azonos tűzszakaszhoz tartozó szakaszát a homlokzati tűzterjedés elleni védelem biztosításával kell kialakítani, kivéve az és tűzvédelmi osztályú, nyílás nélküli külső térelhatároló falat, a nyílásos homlokzat nyílás nélküli lábazati falát, az egy légteret képező helyiséghez tartozó homlokzatrészeket, az egyszintes épületet, a földszinttel és legfeljebb két további építményszinttel rendelkező egy lakásos lakóépületet, szálláshelynek nem minősülő üdülőt és az vagy tűzvédelmi osztályú, légrés nélküli burkolati-, bevonati-, vakolt hőszigetelő rendszerek alkalmazásakor a homlokzati tűzterjedés elleni gát kritériumait kielégítő külső térelhatároló falat /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról

37 Homlokzati tűzterjedési gát 1,3 G H2 + G H1 1,30 m 37 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

38 Homlokzati tűzterjedési határérték Homlokzati tűzterjedési határértékkövetelmény van a nyílásos külső térelhatároló falszerkezettel szemben, A homlokzati tűzterjedési határérték vizsgálattal igazolt biztosítása helyettesíthető homlokzati tűzterjedési gátnak megfelelő homlokzatkialakítással,... A külső térelhatároló falra vonatkozó határérték követelménye az épület teljes magasságában vizsgálattal igazoltan földszint és legfeljebb 2 további építményszint esetén 15 perc, földszint és legalább 3, legfeljebb 4 további építményszint esetén 30 perc, földszint és 4-nél több további építményszint esetén 45 perc /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról MEPS tűzbiztonsági vizsgálat:
