1 FAVORIT i Mosogatógép Használati útmutató

2 Kedves Vásárló! Mielőtt a mosogatógépet üzembe helyezi, kérjük, hogy figyelmesen tanulmányozza át a Használati útmutatót, mert ez a füzet fontos információkat tartalmaz az Ön biztonsága számára. A Használati útmutató tartalmazza a készülék biztonságos üzemelésére, felszerelésére, kezelésére és ápolására vonatkozó előírásokat. Ha a készüléket eladja, vagy elajándékozza, akkor ezt a Használati útmutatót is adja át az új tulajdonosnak. Az új tulajdonos csak a Használati útmutató birtokában tudja a készüléket megfelelő módon üzembe helyezni. A figyelmeztető háromszög és/vagy a Figyelem!, Fontos!, Figyelmeztetés! jelzések, illetve szavakkal jelzett útmutatatások arra hívják fel a figyelmet, hogy a használat során figyelembe kel venni az itt leírtakat az Ön biztonsága és a készülék működésképessége érdekében. Az ezzel a szimbólummal, vagy a számokkal kezdődő sorok lépésről lépésre haladva adnak tájékoztatást a készülék használatával kapcsolatban. Az ezzel a szimbólummal jelzett sorok után további információkat és praktikus tanácsokat olvashat a készülék használatával kapcsolatban. A lóherét jelképező szimbólummal ellátott fejezetek a gazdaságos és környezetkímélő használathoz nyújtanak segítséget. Ha a használat közben üzemzavar jelentkezne, akkor először tanulmányozza át a "Mit kell tenni, ha " c. fejezetet. Sok esetben ugyanis az üzemzavart csak kisebb hiba, vagy helytelen használat okozza, amit Ön is könnyedén kijavíthat és így elkerülheti a javítási költségeket. Ha a fentiek szerinti ellenőrzés nem vezetne eredményre, akkor forduljon a jótállási jegyben megjelölt szervizhez, vagy a Vevőszolgálathoz. Az Ön mosogatógépe egy új "IMPULZUS" mosogatási rendszerrel rendelkezik. Ennél a mosogatási rendszernél a mosogató program alatt a motor fordulatszáma és a mosogató nyomás változik, hogy az étkészletek tisztítása jobb eredménnyel végződjön. Ez természetesen azt vonja maga után, hogy a zajszint is változik a mosogató program során. 2

3 Tartalomjegyzék Használati útmutatás Biztonsági tudnivalók Gazdaságos és környezetbarát mosogatás A készülék kialakítása és a kezelőpanel Kezelőpanel Az első használat előtt Vízlágyító berendezés A vízlágyító berendezés beállítása Speciális só a vízlágyító számára A speciális sóadagolás beállítása A speciális só betöltése Öblítőszer Az öblítőszer adagolás be-/kikapcsolása Az öblítőszer adagolás beállítása Napi használat Evőeszközök és étkészletek Evőeszközök elrendezése Edények, serpenyők és nagy tányérok elrendezése Csészék, poharak és kávéskészletek elrendezése A felső kosár magasságának beállítása A mosogatószer betöltése A 3 az 1-ben kombinált tabletták alkalmazása Kompakt mosogatószerek Mosogatószer tabletták Automatikus mosogató programok Mosogató program kiválasztása (Programtáblázat) A mosogató program elindítása Mosogató program változtatása / megszakítása / törlése Töltetfelismerés - Sensorlogic A mosogatógép kikapcsolása Étkészletek kipakolása Tisztítás és ápolás A szűrők tisztítása Mit kell tenni, ha hibaüzenetek jelennek meg probléma adódik a mosogatógép üzemelésénél nem megfelelő a mosogatás eredménye Műszaki adatok Vizsgálati feltételek Felállítási és csatlakoztatási útmutatás A mosogatógép felállítása Beépíthető mosogatógépek A mosogatógép csatlakoztatása Vízcsatlakoztatás Megengedett víznyomás Befolyócső csatlakoztatása Vízelvezetés Vízvédelmi rendszer Elektromos csatlakoztatás Csatlakoztatási technika Szerviz/Vevőszolgálat

4 HASZNÁLATI ÚTMUTATÁS Biztonsági tudnivalók Az AEG cég elektromos készülékei megfelelnek a vonatkozó szabványok és biztonságtechnikai előírások feltételeinek. Mindezek ellenére azt ajánljuk, hogy ismerkedjen meg a következőkben leírt biztonsági útmutatásokkal. Felállítás, csatlakoztatás, használatba vétel A mosogatógép csak függőleges helyzetben szállítható. Ellenőrizze a mosogatógépet, hogy a szállítás során nem érte-e valamilyen sérülés. A sérült készüléket tilos üzembe helyezni. Ha sérülést észlel, lépjen kapcsolatba a szállítóval. A készülék első üzembe helyezése előtt győződjön meg arról, hogy a készülék adattábláján megadott hálózati feszültség adatai megegyeznek-e az Ön lakóhelyén lévő adatokkal. Ügyeljen arra, hogy az elektromos biztosíték is feleljen meg az adattáblán megadottal. A mosogatógép szabályszerű felállításához és csatlakoztatásához a Beépítési tudnivalók című fejezetben talál útmutatásokat. A készülékhez többutas dugók, csatlakozók és hosszabbító kábel nem használható. Gyermekbiztonság A gyerekek nincsenek tisztában az elektromos készülékek használatának veszélyeivel, ezért a készüléket csak felnőttek használhatják. Ügyeljen arra, hogy a gyermekek jelenlétében a mosogatógép csak felügyelet mellett működjön és ne engedje meg, hogy a gyermekek játsszanak vele, ugyanis fennáll a veszélye annak, hogy magukra zárják a készüléket (fulladásveszély). A készülék csomagoló anyagai (pl. műanyag fólia, sztiropor) veszélyesek lehetnek a gyerekek számára, ezért ezekkel tartsa távol a gyerekektől (fulladásveszély). A készülékhez használt mosogatószer a szembe, szájba kerülve baleseteket, sőt fulladást is okozhat. Ezeket a szereket olyan helyen tárolja, ahol a gyerekek nem férhetnek hozzá. A mosogatógépben lévő víz nem iható, ezért nyitott ajtó esetén is tartsa távol a készüléktől a kisgyermekeket. Ha a mosogatógépet kiselejtezi: Húzza ki a csatlakozó dugót, vágja le a kábelt és selejtezze le. Tegye használhatatlanná az ajtózárat, hogy ne lehessen többé bezárni az ajtót. Általános biztonság A meghibásodott készülék javítását, beleértve a csatlakozó vezeték cseréjét is, csak a jótállási jegyben megjelölt szerviz végezheti. A mosogatógépet nem szabad üzembe helyezni, ha a hálózati kábelen, a vízbevezető, illetve a vízelvezető tömlőkön, vagy a kezelőszerveken, a készülékházon szemmel látható sérülést észlel. Ha a csatlakozó vezeték megsérült, vagy hosszabb vezetékre volna szükség, akkor azt a szervizzel ki kell cseréltetni (csak eredeti, gyári AEG vezeték használható). A hálózati kábelt mindig a csatlakozó dugónál megfogva (nem a kábelt megrántva!) húzza ki a fali konnektorból. Biztonsági okok miatt tilos a mosogatógép átépítése, vagy átalakítása. Ügyeljen arra, hogy a mosogatógép ajtaja a be- és kipakolás kivételével mindig zárva legyen. Ezáltal elkerülhető, hogy valaki az ajtóban megbotolva sérülést szenvedjen. Az éles késeket és egyéb hasonló éles szélű eszközöket a felső rácsra kell elfektetni, vagy hegyükkel lefelé az evőeszköz kosárba kell állítani. 4

5 Rendeltetésszerű használat Csak a háztartásban használatos edényeket mosogassa a mosogatógépben. Ha a készüléket egyéb célra, vagy nem a Használati útmutatóban leírtak szerint használja, akkor a bekövetkező hibákért és károkért a gyártó nem vállal felelősséget. Ellenőrizze, hogy a speciális sót, a tisztítószereket, illetve az öblítőszereket gyártó cég ezeket a termékeket valóban a háztartási mosogatógépek használatához ajánlja-e? Tilos a mosogatógépbe bármiféle oldószert adagolni. Robbanásveszély! A vízvédelmi rendszer védelmet biztosít a vízzel való elárasztás ellen. A funkció működésének feltétele a következő: - Kikapcsolt mosogatógépnél is a hálózatra kapcsolva kell maradni a készüléknek. - A mosogatógépet megfelelően kell beépíteni. - Mindig el kell zárni a vízbevezető csapot, ha hosszabb ideig nem használja a mosogatógépet (pl. szabadság idején). Ne üljön, vagy ne álljon rá a gép kinyitott ajtajára, mert a készülék felbillenhet. Hiba esetén először zárja el a vízcsapot, majd kapcsolja ki a készüléket és húzza ki a csatlakozó dugót. Fix bekötés esetén kapcsolja le, vagy csavarja ki a biztosítékot. Gondoskodás Csomagoló anyagokkal kapcsolatos tudnivalók Gondoskodjon megfelelően a mosogatógéphez használt csomagoló anyagokról. Az összes csomagoló anyag környezetbarát és ismételten felhasználható. A műanyagból készült anyagok az alábbi jelzésekkel vannak ellátva : >PE< - polietilén, pl. a csomagoló fólia, >PS< - polisztirol, pl. a szigetelőrészek ( FCKW-mentesek), >POM< - polioximetilén, pl. a műanyag részek. A kartonanyagok papírhulladékból készültek, adja le őket egy megfelelő papírgyújtó helyen. Régi készülék leselejtezése Ha a mosogatógépet egy napon végérvényesen leselejtezi, akkor először tegye végérvényesen üzemképtelenné. A hulladékgyűjtő helyen leadott régi készülék anyagai felhasználási szempontból szétválogathatók és ismételten felhasználhatók lesznek. Gazdaságos és környezetbarát mosogatás A mosogatógépet csak akkor csatlakoztassa melegvizes hálózatra, ha azt nem elektromos fűtésű készülék állítja elő. Ügyeljen a vízlágyító berendezés megfelelő beállítására. Folyóvíz alatt ne végezze el az étkészletek előmosogatását. Ha csak kisebb terheléssel végzi a mosogatást, akkor a készülékbe épített terhelésfelismerő rendszer kiszámítja a szükséges vízmennyiséget és lerövidíti a program időtartamát. A teljes töltettel való mosogatás mindig gazdaságosabb. Mindig az edények szennyezettségének megfelelő mosogató programot válassza ki. Ne adagoljon be a gyártó által ajánlott és a Használati útmutatóban megadottnál nagyobb mennyiségű mosogatószert, speciális sót és öblítőszert. 5

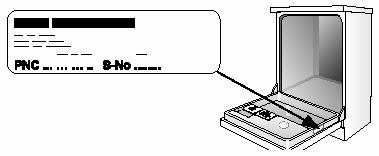

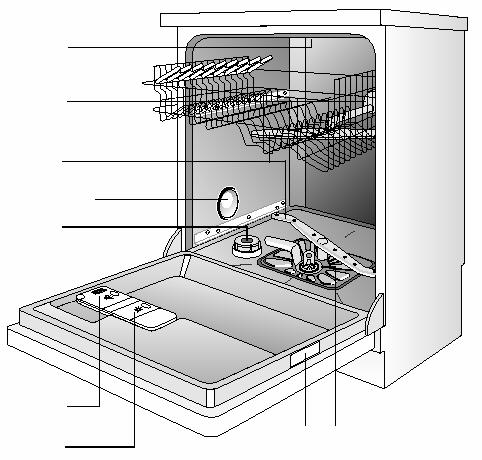

6 A készülék kialakítása és a kezelőpanel Felső mosogató kar Gumitömítés a felső mosogató kar vízbevezetéséhez Mosogató kar Keménységi tartomány kapcsoló Tároló tartály a speciális sóhoz Mosogatószeres tartály Öblítőszeres tartály Adattábla Szűrők 6

7 Kezelőpanel Funkció- Indítási idő Multi- Ajtófogantyú gombok beállítása kijelző Funkció-gomb Ellenőrző BE / KI - gomb Mosogató program gombok kijelzők A kezelő felület a BE/KI-gombból és a LED-kijelzőkkel rendelkező mosogató program gombokból áll. Funkció gombok: Ezeknek a gomboknak a segítségével a kiválasztott mosogató programhoz pótlólag még a következő funkciókat lehet beállítani: 1-es funkció gomb Vízlágyító beállítása 2-es funkció gomb Öblítőszer adagolás be-, kikapcsolása 3-as funkció gomb - nincs bekötve - A multi-kijelző a következőket jelezheti ki: - milyen keménységi fokozatra van beállítva a vízlágyító berendezés, - be-/kikapcsolva van-e az öblítőszer adagolás, - milyen indítási idő van beállítva, - előreláthatólag meddig tart még egy futó mosogató program, - milyen hiba jelentkezett a mosogatógépnél. Az ellenőrző kijelzőknek a következő a jelentése: SALZ (SÓ) KLARSPÜLER (ÖBLÍTŐSZER) Speciális sót kell utántölteni Öblítőszert kell utántölteni Az ellenőrző kijelzők sohasem világítanak a futó mosogató program alatt. 7

8 Az első használat előtt Az első használat előtt távolítson el minden rögzítő kapcsot, amellyel a szállításnál a mosogató kosarakat rögzítették, majd végezze el a következő lépéseket: 1. Állítsa be a vízlágyítót. 2. Töltse fel speciális sóval a sótartályt. 3. Töltse be az öblítőszert. Vízlágyító berendezés Az edények és az étkészletek vízkövesedésének megakadályozása érdekében a mosogatáshoz lágy, ún. sószegény vízre van szükség. Ennek érdekében a mosogatógép egy vízlágyító berendezéssel van ellátva, ami a 4 o d (német fok) keménységtől kezdődően speciális só segítségével sótalanítja a vezetékes vizet. Az Ön lakóhelyén lévő vízkeménységi adatokat a helyi Vízmű Vállalattól kell megkérdezni. A vízlágyítót mechanikusan a keménységi tartománykapcsolóval és a kezelő felületen található elektronikus pótgomb segítségével kell beállítani. Vízkeménység A keménységi fokozat beállítása Kijelzés a multikijelzőben d 1) mmol 2) Tartomány Mechanikus Elektronikus ,0 12, ,6 8, ,5 7, ,1 6, ,0 5, ,3 3, ,6 3,2 IV 10 3) III 5 4* ,9 2,5 II 0* ,7 1,8 I/II 2 4 alatt 0,7 alatt I 1 só nem szükséges 1) Német keménységi fok (*d): a vízkeménység mértékéhez, 2) (mmol/liter): Milimol per liter, a nemzetközi vízkeménység mérési egysége 3) Ennél a beállításnál a programfutás ideje csekély mértékben meghosszabbodik. *) Gyári beállítás 8

9 A vízlágyító berendezés beállítása A vízlágyítót a táblázat szerint az Ön lakóhelyén lévő vízkeménységének megfelelően kell beállítani. A mosogatógének kikapcsolt állapotban kell lenni. Mechanikus beállítás: 1. Nyissa ki a mosogatógép ajtaját. 2. Húzza ki a mosogatógépből az alsó mosogató kosarat. 3. Forgassa a keménységi tartománykapcsolót a 0, vagy az 1-es jelzésre (lásd Táblázat). 4. Helyezze vissza újra az alsó mosogató kosarat. Elektronikus beállítás: 1. Nyomja meg a BE/KI-gombot. A BE/KI-gomb LED-kijelzője világítani kezd. Ha a pótlólagos kijelzők világítanak, akkor egy mosogató program van aktivizálva. A mosogató programot le kell választani (RESET): Kb. 2 mp-ig nyomja meg egyszerre a 2-es és a 3-as funkció gombokat. Minden pótlólagos kijelző törlődik. 2. Nyomja meg egyszerre a 2-es és a 3-as funkció gombokat és tartsa őket lenyomva. Az 1-től 3-ig számozott funkció gombok LED kijelzői villogni kezdenek. 3. Nyomja meg még egyszer az 1-es funkció gombot. Az 1-es funkció gomb LED kijelzője villogni kezd. A multi-kijelző most a beállított keménységi fokozatot fogja mutatni. 4. Az 1-es funkció gomb megnyomásával 1-gyel növelhető a keménységi fokozat. (Kivétel: a 10-es keménységi fokozat után az 1-es keménységi fokozat következik). 5. Ha a keménységi fokozatot beállította, akkor nyomja meg a BE/KI-gombot. A keménységi fokozat most tárolásra kerül. Speciális só a vízlágyító számára Ha az Ön lakóhelyén a vízkeménység 4 o d érték alatt van, akkor az Ön mosogatógépéhez nem kell a vizet kilágyítani és nem kell speciális sót sem betölteni. A vízlágyításhoz kétféle mód áll rendelkezésre: Ha olyan mosogatószert használ, amelyik már tartalmaz sóadalékot, akkor a mosogatószert csak a mosogatószeres tartályba kell betölteni. Ebben az esetben a vízlágyítót manuálisan a 0-ra és elektronikusan pedig az 1-es fokozatra kell beállítani és ezzel nem kerül sor speciális só beadagolásra. Ha külön mosogatószert és sót használ, akkor a speciális sót a sótartályba kell betölteni. Ebben az esetben a vízlágyítót manuálisan a 0-ra, vagy 1-re és elektronikusan pedig a 2- es és 10-es fokozat közé kell beállítani (a helyi vízkeménységtől függően), hogy ezzel biztosítva legyen a speciális só beadagolása a sótartályból. A mosogatógépbe kizárólag speciális só használható. Soha ne töltsön a sótartályba másféle sót (pl. étkezési konyhasót), vagy mosogatószert. Ellenkező esetben jóvátehetetlen károsodást okoz a vízlágyítóban. Minden sóbetöltés előtt győződjön meg arról, hogy a kezében tartott csomagolás valóban speciális sót tartalmaz-e. 9

10 A speciális sóadagolás beállítása Néhány készülék egy pótlólagos 3 az 1-ben funkcióval is rendelkezik. Ha 3 az 1-ben mosogató tablettákat használ és a mosogató programhoz kiválasztja a 3 az 1-ben pótfunkciót, akkor a speciális sóadagolást nem kell megváltoztatni (lásd a 3 az 1-ben pótfunkció c. fejezetet). 1. A vízlágyítót mechanikus és elektronikus módon be kell állítani a kívánt keménységi értékre. Mechanikus beállítás Elektronikus beállítás Multi-kijelző kijelzése Speciális só beadagolás 0 1 Speciális só beadagolás nem szükséges től -ig Speciális só beadagolás szükséges a sótartályon keresztül (gyári beállítás) Ha speciális sót tartalmazó mosogatószer használata esetén a vízlágyítót elektronikusan az 1 -esre állította, akkor ezután a speciális só ellenőrző kijelzője kikapcsol. A speciális só betöltése Ha a mosogatószert és a speciális sót külön alkalmazza, akkor töltsön be speciális sót: - A mosogatószer első üzembe helyezése előtt. - Ha a kezelőpanelon világítani kezd a speciális só ellenőrző kijelző SALZ (SÓ). 1. Nyissa ki az ajtót és húzza ki az alsó kosarat. 2. Csavarozza le a sótartály zárófedelet az óra járásával ellentétes irányba történő elforgatással. 3. Kizárólag az első használatnál: Töltse fel vízzel a sótartályt. 4. Helyezze be a mellékelt tölcsért a sótartály nyílásába. A tölcsérén keresztül töltse fel a tartályt speciális sóval. A betölthető max. mennyiség 1,0-1,5 kg, a sószemcsék méretétől függően. Ügyeljen arra, hogy ne töltse túl sóval a sótartályt. A speciális sóval való feltöltésnél a tartályból víz folyik ki a mosogatótér aljára. Ez jelentéktelen dolog, ugyanis ez a víz a következő mosogató program indításánál kiszivattyúzásra kerül. 5. A sótartály nyílását tisztítsa meg a kiszóródott sószemcséktől. 6. A sótartály zárófedelet az óra járásával egyező irányba forgassa el ütközésig, mert különben a speciális só beszivárog a mosogatóvízbe. Ennek pedig homályosan elmosogatott poharak lesz a következménye. Ezért a speciális só betöltése után indítsa el a mosogató programot, ami kimossa a túlfolyt sós vizet és a sószemcséket. A sószemcsék méretétől függően néhány óráig is eltarthat, amíg a só feloldódik a vízben és újra kialszik a SALZ ellenőrző lámpa. A vízlágyító berendezés beállítása és ezzel összefüggésben a sófogyasztás a helyi víz keménységétől függ. 10

11 Öblítőszer Az öblítőszer biztosítja, hogy az étkészletek csillogóak, foltmentesek és a poharak pedig tiszták legyenek. Az öblítőszer beadagolására kétféle mód áll rendelkezésre: Ha olyan mosogatószert használ, amelyik már tartalmaz öblítőszert, akkor a mosogatószert az öblítőszerrel együtt a mosogatószeres tartályba kell betölteni. Ebben az esetben az öblítőszer adagolást ki kell kapcsolni, hogy elkerülhető legyen a dupla beadagolás. Ha a mosogatószer és az öblítőszer külön kerül alkalmazásra, akkor az öblítőszert az öblítőszeres tartályba kell betölteni. Ebben az esetben az öblítőszer adagolást be kell kapcsolni. Az öblítőszer adagolását be kell állítani. Kizárólag csak márkás, a mosogatógépekhez gyártott öblítőszereket használjon. Soha töltsön be más jellegű szert (pl. ecetet), vagy mosogató szert az öblítőszeres tartályba, mert károsíthatja a készüléket. Az öblítőszer adagolás be-/kikapcsolása Néhány készülék egy ún. 3 az 1-ben pótfunkcióval is rendelkezik. Ha 3 az 1-ben mosogató tablettákat használ és a mosogató programhoz kiválasztja a 3 az 1-ben pótfunkciót, akkor a speciális sóadagolást nem kell megváltoztatni (lásd a 3 az 1-ben pótfunkció c. fejezetet). 1. Nyomja meg a BE/KI-gombot. A BE/KI-gomb LED-kijelzője világítani kezd. Ha a pótlólagos kijelzők világítanak, akkor egy mosogató program van aktivizálva. A mosogató programot le kell választani (RESET): Kb. 2 mp-ig nyomja meg egyszerre a 2-es és a 3-as funkció gombokat. Minden pótlólagos kijelző törlődik. 2. Nyomja meg egyszerre a 2-es és a 3-as funkció gombokat és tartsa őket lenyomva. Az 1-től 3-ig számozott funkció gombok LED kijelzői villogni kezdenek. 3. Nyomja meg még egyszer a 2-es funkció gombot. A 2-es funkció gomb LED kijelzője villogni kezd. A multi-kijelző a pillanatnyi beállítást jelzi ki: Öblítőszer adagolás kikapcsolva Öblítőszer adagolás bekapcsolva (gyári beállítás) 4. Nyomja meg a 2-es funkció gombot az öblítőszer adagolás be, illetve kikapcsolásához. 5. Ha a multi-kijelző a kívánt beállítást mutatja, akkor nyomja meg a BE/KI-gombot. A beállítás most tárolásra került. 11

12 Az öblítőszer betöltése Ha a mosogatószer és az öblítőszer külön kerül alkalmazásra, akkor az öblítőszert az alábbi esetekben kell betölteni: A mosogatógép első használatba vétele előtt. Ha a kezelőpanelon világít a KLARSPÜLER (ÖBLÍTŐSZER) ellenőrző lámpa. Az öblítőszeres rekesz a mosogatógép ajtó belső oldalán található. 1. Nyissa ki az ajtót. 2. Nyomja meg az ujjával az öblítőszeres rekesz rögzítő gombját. 3. Pattintsa fel teljesen az öblítőszeres rekesz fedelét. 4. Töltse be az öblítőszert pontosan a vonalkázott max jelzésig. Ez kb. 140 ml mennyiségnek felel meg. 5. Pattintsa vissza a tetőt és nyomja vissza kattanásig. 6. Ha az öblítőszer a betöltéskor kifröccsent, akkor azt egy ruhával törölje le. Máskülönben a mosogatáskor túl sok hab fog képződni. Az öblítőszer adagolás beállítása Az öblítőszer az öblítési ciklus alatt kerül a tartályból az öblítővízbe. Az adagoló 1 és 6 fokozat között állítható be. Az adagolási mennyiséget gyárilag a 4 -es értékre állították be. Az adagolást csak akkor változtassa meg, ha az étkészleteken és az üvegárun csíkokat, tejszerű foltokat, vagy száradási cseppeket talál (lásd a Mit kell tenni, ha c. fejezetet). 1. Nyissa ki a mosogatógép ajtaját. 2. Nyomja meg az ujjával az öblítőszeres rekesz rögzítő gombját. 3. Pattintsa fel teljesen az öblítőszeres rekesz fedelét. 4. Állítsa be az adagolást. 5. Pattintsa vissza a tetőt és nyomja vissza kattanásig. 6. Ha az öblítőszer a betöltéskor kifolyt, akkor azt egy ruhával törölje le. 12

13 Napi használat Ha szükséges, akkor töltsön be speciális sót, vagy öblítőszert. Helyezze be az étkészleteket és az edényeket a mosogatógépbe. Töltsön be mosogatószert a mosogatógépbe. Válassza ki az étkészletek és az edények számára megfelelő mosogató programot. Indítsa el a mosogató programot. Evőeszközök és étkészletek Szivacs, konyharuha és minden olyan anyag, amelyek elnyelik a vizet nem helyezhetők be a mosogatógépbe. Mosogatógépben való mosogatáshoz a következő evőeszközök/étkészletek nem alkalmasak fa, csont, szaru, porcelán, gyöngy fogantyújú evőeszközök, nem hőálló műanyag tárgyak, öregebb evőeszközök, amelyek nem hőállóak, ragasztott edények és evőeszközök, ónötvözetű és vörösréz tárgyak, kristályüvegek, rozsdásodó acél tárgyak, fatányérok, műszálból készült tárgyak. korlátozottan alkalmasak kőedények csak akkor, ha a gyártó mosogatógépben mosogathatónak árulja, zománcedények, amelyek a gyakori mosogatás hatására kifakulhatnak, ezüst és alumínium tárgyak, amelyeknél természetes az elszíneződés. Ételmaradékok, mint pl. a tojásfehérje, tojássárgája, mustár gyakran okoz elszíneződést és foltosodást az ezüstön. Ezért az ezüst tárgyakról azonnal távolítsa el ezeket az ételmaradékokat, ha nem mosogatja el őket azonnal a használat után. néhány üvegtípus fénytelenné válhat a gyakori mosogatás hatására. Mielőtt bepakolja az étkészleteket: - távolítsa el a durva ételmaradványokat, - az edényekben történt leégéseket áztassa fel. A bepakoláskor ügyeljen a következőkre: - az étkészletek és az evőeszközök nem akadályozhatják a szórókarok forgását, - az üreges tárgyakat, mint pl. csészéket, poharakat, serpenyőket úgy pakolja be, hogy azok nyílásukkal lefelé álljanak, mert így a víz nem tud bennük összegyűlni és lerakódni, - az étkészleteket és evőeszközöket ne fektesse egymásra és ne takarják egymást, - a károsodás elkerülése érdekében az üvegtárgyak ne érjenek egymáshoz, - kis tárgyakat (pl. tetők) ne fektessen rá az evőeszköz rácsára. 13

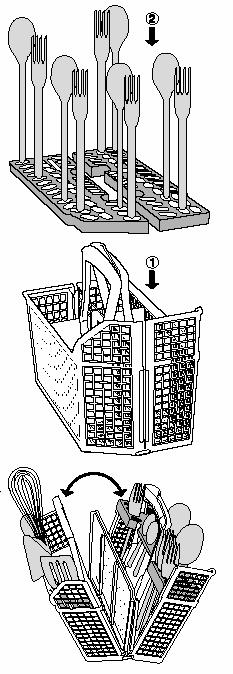

14 Evőeszközök elrendezése Vigyázat: Az evőeszköz kosárban lévő hosszú, hegyes tárgyak különösen a gyerekek számára lehetnek veszélyesek. (Lásd a Biztonsági tudnivalók c. fejezetet.) Ezáltal az evőeszköz kosárban lévő evőeszközöket a víz körbe tudja mosni: 1. Helyezze fel a rácsbetétet az evőeszköz kosárra. 2. A rövid késeket, villákat és kanalakat a nyelükkel lefelé állítsa be az evőeszköz kosárba. 3. A nagyobb eszközök számára, mint pl. habverő, a rácsbetét egyik felét elhagyhatja. Néhány mosogatógép modellnél lehetőség van az evőeszköz kosár szétnyitására. Azért, hogy az evőeszköz kosár ne nyíljon szét a mosogatógépből történő kivételkor, a kétrészes fogantyút kézzel mindig össze kell fogni. 1. Állítsa az evőeszköz kosarat az asztalra, vagy a munkalapra. 2. Nyissa szét a kétrészes fogantyút. 3. Vegye ki az evőeszközöket. 4. Zárja össze a kétrészes fogantyút. 14

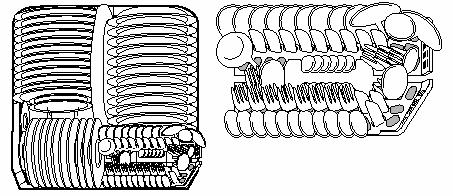

15 Edények, serpenyők és nagy tányérok elrendezése A nagyobb méretű és az erősen szennyezett edényeket az alsó kosárba helyezve rendezze el (tányérok 29 cm átmérőig). Az Ön mosogatógépe az alábbi négy módon variálható alsó kosár egyikével rendelkezik: 1-es variáció: Az alsó kosár mindegyik tányértartó betétje szilárdan van rögzítve. 2-es variáció: Az alsó korár jobboldali tányértartó betétje jobbra kihajtható. A nagyobb méretű edények könnyebb elrendezhetősége érdekében az alsó kosár mindkét jobboldali tányértartó betétje balra kihajtható: 1. Hátul kissé emelje meg a jobboldali tányértartó betétet. 2. Billentse át balra a tányértartó betétet. 15

16 3-as variáció: Az alsó kosár jobboldali tányértartó betétjei egymásra hajthatók. A nagyobb méretű edények könnyebb elrendezhetősége érdekében az alsó kosár mindkét jobboldali tányértartó betétje egymásra hajtható: 4-es variáció: Az alsó kosár mindkét hátsó tányértartó betétje egymásra hajtható. A nagyobb méretű edények könnyebb elrendezhetősége érdekében az alsó kosár mindkét hátsó tányértartó betétje egymásra hajtható: 16

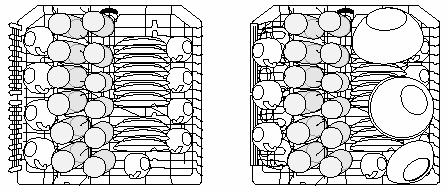

17 Csészék, poharak és kávéskészletek elrendezése A kisebb méretű, érzékeny eszközöket és a hosszú, hegyes evőeszközöket a felső kosárban rendezze el. Az egyes eszközöket a felhajtható csészetartó alatt és fölött helyezze el úgy, hogy a mosogatóvíz minden oldalról bőségesen elérje őket. A magas eszközök számára a csészetartó felhajtható. A boros-, pezsgős-, és konyakos poharak ráhelyezhetők, illetve felakaszthatók a csészetartó kivágásaiba. A poharak, csészék, stb. elhelyezhetők a felső kosár baloldalán lévő két akasztósor között is. A felső kosár magasságának beállítása Maximális magasságú edény a felső kosárban az alsó kosárban Megemelt felső kosárral 22 cm 31 cm Lesüllyesztett felső kosárral 24 cm 29 cm A magassági beállítás megpakolt kosarak esetében is lehetséges. A felső kosár lesüllyesztése: 1. Húzza ki teljesen a felső kosarat. 2. Ütközésig emelje meg és függőlegesen süllyessze le. A felső kosár bekattan az alsó pozícióba. A felső kosár megemelése: 1. Húzza ki teljesen a felső kosarat. 2. Ütközésig emelje meg és függőlegesen süllyessze le. A felső kosár bekattan a felső pozícióba. 17

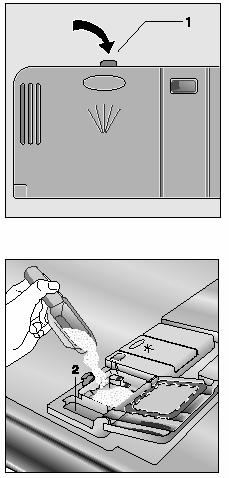

18 A mosogatószer betöltése Mindig csak a mosogatógéphez gyártott mosogatószert használjon. Töltsön be mosogatószert: A mosogató program elindítása előtt (az előmosogatással rendelkező programoknál nem). A mosogatószer a mosogató program alatt kerül be a mosogatóvízbe. Mindig vegye figyelembe a mosogatószer gyártójának a csomagoláson feltüntetett adagolási- és tárolási útmutatóját. A mosogatószeres rekesz az ajtó belső oldalán található. 1. Ha a fedél zárva van, akkor nyomja meg a rögzítő gombot (1). A fedél kipattan. 2. Töltse be a mosogatószert a tartályba. A megfelelő adagolásról a jelölések adnak tájékoztatást. 20 jelzés: kb. 20 ml mosogatószernek felel meg, 30 jelzés: kb. 30 ml mosogatószernek felel meg. 3. Pattintsa vissza a tetőt és nyomja addig lefelé, amíg bekattan a helyére. Az erősen szennyezett étkészleteknél adagoljon további mennyiségű mosogatószert a szomszédos kamrába is (2). Ez a mosogatószer már az előmosogatás alatt kifejti a hatását. 18

19 A 3 az 1-ben kombinált tabletták használata Általános útmutatások Ezek a tabletták a mosogatószer, az öblítőszer és a speciális só kombinációját tartalmazzák. 1. A kombinált tabletták első használata előtt ellenőrizni kell, hogy az Ön lakhelyén lévő vízkeménységhez a tabletta csomagolásán feltüntetett gyártói ajánlás megfelelő-e. 2. A tabletták használatánál szigorúan be kell tartani a gyártó utasításait. Soha ne tegye a tablettát a mosogatógép belső terébe, vagy az evőeszköz kosárba, mert ezzel lecsökken a mosogatás teljesítménye. A tablettákat mindig a mosogatószeres tartályba kell betenni. 3. Ha a 3 az 1-ben tabletták első használatakor valamilyen problémája van a mosogatás hatékonyságával kapcsolatban, akkor lépjen kapcsolatban a csomagoláson feltüntetett gyártóval, vagy forgalmazóval. Speciális útmutatások Kombinált termékek használatánál az öblítőszer- és a sóutántöltésre figyelmeztető lámpa nem hatásos. Ezért az öblítőszer utántöltésre figyelmeztető lámpát kapcsolja ki (nem mindegyik modell rendelkezik ezzel a szolgáltatással), a vízkeménységi fokozatot pedig állítsa alacsonyabb értékre. További információk ebben a Használati útmutatóban találhatók. Ha már nem kíván 3 az 1-ben terméket alkalmazni, akkor végezze el a következőket: töltse fel újra az öblítőszeres- és a sóadagoló tartályt, a vízkeménységi fokozatot állítsa vissza a korábbi magasabb szintre és - edények bepakolása nélkül - futtasson le három normál mosogató programot, a vízkeménységi fokozat beállításánál vegye figyelembe a lakóhelyén lévő vízkeménységet. 19

20 Kompakt mosogatószerek A mosogatógépekhez használható különböző tisztítószerek a kémiai összetételük szerint két alapcsoportba oszthatók: - hagyományos, lúgtartalmú, maró összetételű mosogatószerek és - alacsony lúgtartalmú kompakt mosogatószerek természetes enzimekkel. Az 50 o C-os mosogató programok a kompakt mosogatószerekkel együttesen nemcsak a környezetre vannak jó hatással, hanem kímélik az étkészleteket is, mert az enzimet tartalmazó kompakt mosogatószerek teljesen feloldódnak és biológiailag sokkal könnyebben bomlanak el. Ezért a kompakt mosogatószerekkel végzett 50 o C-os mosogató programok ugyanazt a tisztító hatást fejtik ki, amit különben csak a 65 o C-os programok biztosítanak. Mosogatószer tabletták A mosogatószer tabletták a gyártmánytól függően különböző idők alatt oldódnak fel. Ezen ok miatt a tablettákat nem a rövid programok használatához fejlesztették ki. Mosogatószer tablettát tehát olyan normál programoknál használjon, amelyek előmosogatást is tartalmaznak. Automatikus mosogató programok Az AUTOMATIKUS mosogató programoknál a mosogatóvíz zavarosságából kerül megállapításra, hogy milyen erősen szennyezettek az étkészletek. Csekély terhelésű és enyhe szennyezettségű érkészletek esetében az előmosogatás, a tisztítás és a közbenső mosogatás programrészek lerövidülnek és csökken a vízfelhasználás. Teljes terhelésű és erős szennyezettségű érkészletek esetében az előmosogatás, a tisztítás és a közbenső mosogatás programrészek meghosszabbodnak és növekszik a vízfelhasználás. Ezért a program időtartama, a víz- és energiafelhasználás az AUTOMATIKUS programoknál a megadott tartományon belül változik (lásd Programtáblázat). Ezzel érhető el, hogy a csekély víz- és energiafelhasználás mellett optimális legyen a tisztítóhatás. Az AUTOMATIKUS mosogató programoknál a mosogatóvíz hőmérséklete függetlenül az étkészletek szennyezettségétől automatikusan 50 o C és 65 o C között változik. 20

21 Mosogató program kiválasztása (Programtáblázat) Ennek a táblázatnak a segítségével választhatja ki az alkalmas mosogató programot. Étkészlet fajta Étkészletek és főzőedények Edények fedők nélkül Kávés- és desszertes és készlet Kiegészítés hőre érzékeny edényekkel hőre érzékeny poharakkal Szennyezettség mértéke erősen szennyezett normál módon szennyezett frissen használt és enyhén szennyezett normál és enyhén szennyezett enyhén szennyezett rászáradt ételmaradékok, különösen tojásfehérje és keményítő rászáradt ételmaradékok különösen alkalmas kompakt mosogatószerek használatánál Alkalmas mosogató program INTENZÍV 70 o AUTOMATIKUS 30 PERC 1) ECO 50 o 2) Programfutás 3) Előmosogatás Mosogatás 2 köztes öblítés Öblítés Szárítás Előmosogatás Mosogatás Köztes öblítés Öblítés Szárítás - Mosogatás - Öblítés - Előmosogatás Mosogatás Köztes öblítés Öblítés Szárítás - Mosogatás 2 köztes öblítés Öblítés Szárítás Fogyasztási adatok 4) Időtartam 5) perc perc 30 perc perc 73 perc Energia 1,75 1,95 kwh 1,10-1,40 kwh 0,8 kwh 0,95 1,05 kwh 0,9 kwh Víz liter liter 9 liter liter 15 liter 1) Ez a program nem alkalmas a rászáradt ételmaradékokkal szennyezett étkészletekhez. 2) Tesztprogram a vizsgálatokhoz. 3) A mosogató programok alatt a különböző fázisok különböző hangokat adnak, mivel az egyes programlépések az edények jobb tisztítása érdekében rövid ideig erősebben mosogatnak. 4) A fogyasztási adatok normál használat alapján kerültek meghatározásra. Az értékeket a bepakolt edények mennyisége befolyásolja. A használat során az egyéni tapasztalat lesz a meghatározó. 5) Ha a vízlágyító elektronikusan a 10-es fokozatra van állítva, akkor a programfutás ideje csekély mértékben meghosszabbodik. 21

22 A mosogató program elindítása 1. Ellenőrizze, hogy az étkészleteket és az evőeszközöket úgy pakolta-e be a mosogatógépbe, hogy azok nem akadályozzák a szórókarok szabad forgását. 2. Nyissa ki teljesen a vízcsapot. 3. Zárja be az ajtót. 4. Nyomja meg a BE/KI-gombot. A BE/KI-gomb kijelzője felgyullad. 5. Nyomja meg a Programtáblázat alapján kiválasztott és az Önnek legmegfelelőbb program gombját (lásd a Programtáblázat c. részt). A program kijelzője felgyullad. A multi-kijelző a programból hátralévő időt jelzi ki. A kiválasztott program kb. 3 mp múlva elindul. A mosogatási ciklus alatt a multi-kijelzőben látható hátralévő idő az adott esetre érvényes terhelésnek, szennyezettségi foknak, stb. felel meg. Ha a program elindítása után a multi-kijelzőben hibakijelzés látható, akkor olvassa el a "Mit kell tenni, ha " című fejezetben leírtakat. Mosogató program változtatása/megszakítása/törlése Csak akkor változtasson meg, vagy szakítson meg egy futó mosogató programot, ha ez elengedhetetlenül szükséges. A készülék ajtajának becsukása után a beáramlott levegő ugyanis erősen felmelegszik és jelentős mértékben kitágul. Ez víz bejutását eredményezheti a készülék aljába és adott esetben működésbe hozhatja a vízvédelmi rendszert. Mosogató program változtatása Ha a program kiválasztása után, de még 3 mp-en belül akarja a programot megváltoztatni, akkor nyomja meg röviden egy másik program gombját. Ha a változtatást egy későbbi időpontban akarja végrehajtani, akkor a következő lépések szerint járjon el: 1. Nyomja meg az új mosogató program gombját és tartsa benyomva. Először villogni kezd a futó mosogató program kijelzője. Néhány másodperc múlva már csak az új program kijelzője fog világítani. 2. Engedje el a program gombját. A kiválasztott új mosogató program futása megkezdődik. Mosogató program megszakítása a mosogatógép ajtó nyitásával Az ajtó nyitásakor forró gőz csaphat ki. Forrázásveszély! Óvatosan nyissa ki az ajtót. 1. Nyissa ki a mosogatógép ajtaját. A mosogató program leáll. 2. Zárja be az ajtót. A mosogató program folytatódik tovább. Mosogató program törlése (RESET) 1. Nyomja meg a 2-es és a 3-as funkció gombokat és tartsa őket benyomva. A futó mosogató program kijelzője néhány másodpercig villog, majd kialszik. 2. Engedje el a funkció gombokat. A program törlésre került. A mosogatógép kikapcsolásával csak megszakítja a kiválasztott mosogató programot, de nem törli. Ha a mosogatógépet ismét bekapcsolja, akkor a mosogató program folytatódni fog. 22

23 Késleltetett indítási idő beállítása, vagy változtatása Az indítási idő beállításával lehetőség van arra, hogy a mosogató programot a következő 19 órán belül indítsa el. Késleltetett indítási idő beállítása: 1. Nyomja meg a BE/KI-gombot. 2. Nyomja meg annyiszor az ZEITVORWAHL (IDŐVÁLASZTÓ) gombot, amíg a multi-kijelzőben az az óraszám kezd villogni, amikor el akarja indítani a mosogató programot. 3. Nyomja meg a kívánt mosogató program gombját. A multi-kijelzőben rövid ideig villogni kezd a kiválasztott program futásideje, majd újra a kiválasztott indítási idő. Ha az óraszám folyamatosan kezd világítani, akkor az indítási idő aktivizálásra került. A beállított idő letelte után a mosogató program automatikusan elindul. Késleltetett indítási idő változtatása: Ameddig a mosogató program nem indul el, addig az ZEITVORWAHL (IDŐVÁLASZTÓ) gomb megnyomásával még bármikor megváltoztathatja a beállított mosogató program indítási időpontját. Késleltetett indítási idő törlése: Ameddig a mosogató program nem indul el, addig a késleltetett kezdés törölhető. Ennek érdekében nyomja meg addig az ZEITVORWAHL (IDŐVÁLASZTÓ) gombot, amíg a multi-kijelzőben a kiválasztott program ideje jelenik meg. A kiválasztott program azonnal elindul. A mosogató program megváltoztatása a késleltetett indítási idő beállítása után: Ameddig a mosogató program nem indul el, addig egy programgomb megnyomásával a mosogató program még megváltoztatható. 1. Nyomja meg az új mosogató program gombját és tartsa benyomva. Először a már kiválasztott mosogató program kijelzője kezd villogni. Néhány másodperc múlva már csak az új program kijelzője fog világítani. 2. Engedje el a program gombját. Az újonnan kiválasztott mosogató program a beállított idő letelte után automatikusan elindul. Töltetfelismerés - Sensor Logic Ha elindul egy mosogató program, jóllehet csak kevés étkészlet van a felső- és/vagy az alsó kosárban, akkor az intelligens elektronikus érzékelő rendszer a mosogatóvíz mennyiségét és a mosogató program időtartamát az edények mennyiségéhez igazítva állítja be. Ezáltal lehetővé válik, hogy kevés edényt is gazdaságosan és gyorsan lehessen elmosogatni. Féltöltet esetén (6 személyes étkészlet) 2 liter víz és 0,2 kwh energia takarítható meg. 23

24 A mosogatógép kikapcsolása Csak akkor kapcsolja ki a mosogatógépet, ha a mosogató program hátralévő idejénél a multi-kijelző a 0 számot jelzi ki és az ENDE (VÉGE)-kijelző világít. Ha a jelzőhang funkció be van kapcsolva, akkor a mosogató program végén 15 mp-ig egy jelzőhang szólal meg. 1. Nyomja meg a BE/KI-gombot. A BE/KI-gomb kijelzője kialszik. Ha a program befejeződése után azonnal kinyitja az ajtót, akkor forró gőz csaphat ki a készülékből. Óvatosan nyissa ki az ajtót. 2. Nyissa ki óvatosan az ajtót. Étkészletek kipakolása A forró étkészletek érzékenyek az ütődésekre. Ezért hagyja őket előbb lehűlni és csak ezután pakolja ki a mosogatógépet. A program befejeződése után még kb. 15 percig hagyja bent az étkészleteket a mosogatógépben, mert így jobban megszáradnak és közben ki is hűlnek. Először az alsó kosarat pakolja ki és csak utána a felsőt. Ezzel elkerülhető, hogy a felső kosárból vízcseppek essenek az alsó kosárban lévő étkészletekre a kipakolás alatt. 24

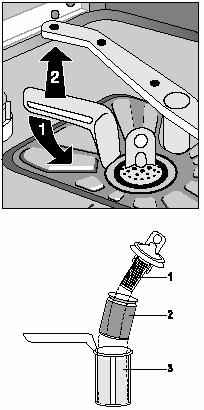

25 Tisztítás és ápolás Semmilyen körülmények között se használjon a készülék tisztításához bútorápolót, vagy más agresszív tisztítószert. Ha szükséges, akkor a kezelő felületet csak puha ruhával és langyos vízzel tisztítsa. Időközönként ellenőrizze a belső tartályokat, az ajtótömítést és a vízbefolyó tömlő szennyezettségét is és ha szükséges, akkor tisztítsa meg őket. A szűrők tisztítása A mosogatógép alján lévő szűrők részben öntisztítók. Ennek ellenére a szűrőket rendszeresen ellenőrizni kell és meg kell őket tisztítani. A szennyezett szűrők csökkentik a mosogatás eredményességét. 1. Nyissa ki az ajtót és húzza ki az alsó kosarat. 2. A mosogatógép szűrőrendszere egy durva-/finom szűrőt, mikroszűrőt és egy lapos szűrőt foglal magába. Akassza ki a szűrőrendszert a mikroszűrőn lévő fogantyú segítségével és vegye ki. 3. Forgassa el a fogantyút 1/4 fordulattal az óramutató járásával ellentétes irányba és vegye ki. 4. Fogja meg a durva/finom szűrő (1/2) fogantyúját és húzza ki a mikroszűrőből (3). 5. Folyóvíz alatt minden szűrőt alaposan tisztítson meg. 6. Távolítsa el a lapos szűrőt (4) a mosogatógépből és mindkét oldalát tökéletesen tisztítsa meg. 7. Helyezze vissza a lapos szűrőt a mosogatógép alsó részébe. 8. Helyezze vissza a durva-/finom szűrőt a mikroszűrőbe és nyomja össze őket. 9. Helyezze vissza a szűrőrendszert a helyére és a fogantyút az óramutató járásával megegyező irányba elforgatva biztosítsa a záródását. Eközben ügyeljen arra, hogy a lapos szűrő ne emelkedjen ki a mosogatógép aljának a síkjából. Tilos a mosogatógépet a szűrők nélkül használni! 25

26 Mi kell tenni, ha A kisebb hibákat próbálja meg saját maga kijavítani a következőkben leírtak alapján. Ha hívja a szervizt, hogy megszüntesse a készülék hibás működését, akkor tájékoztassa a szervizt arról is, hogy időközben milyen ellenőrzéseket végzett el. hibaüzenetek jelennek meg. Ha a kezelőpanelon lévő kijelzők villognak, vagy világítanak, akkor az alábbi táblázatban leírtak alapján adott esetben Ön is kijavíthatja a hibát. Üzemzavar Lehetséges oka Megoldás A kiválasztott mosogató program programfutás kijelzője villog, a multi-kijelző a -hibakódot jelzi ki, nincs vízbefolyás a mosogatógépbe. A kiválasztott mosogató program kijelzője villog, a multi-kijelző a -hibakódot jelzi ki. A multi-kijelző a ki. -hibakódot jelzi A vízcsap eltömődött, vagy elvízkövesedett. A vízcsap zárva van. A vízcsapnál lévő befolyócső szűrő (ha van) eltömődött. A mosogatótér aljában lévő szűrők eltömődtek. Nem megfelelő a befolyócső elfektetése. A szifon eltömődött. Nem megfelelő a kifolyócső elhelyezése. Működésbe lépett a vízvédelmi rendszer. Tisztítsa meg a vízcsapot. Nyissa ki a vízcsapot. Tisztítsa meg a befolyócső szűrőjét. Nyomja meg a futó mosogató program gombját, végül a RESETfunkcióval szakítsa meg a programot (lásd a Mosogató program indítása c. fejezetet). Tisztítsa meg a szűrőket (lásd a Szűrők tisztítása c. fejezetet). Ellenőrizze a befolyócső helyzetét. Tisztítsa ki a szifont. Ellenőrizze a kifolyócső helyzetét. Zárja el a vízcsapot és forduljon a szervizhez, vagy a Vevőszolgálathoz. A -,vagy a -jelzésű hibák kijavítása után nyomja meg a megkezdett mosogató program gombját. A mosogató program tovább folytatódik. Ha a hiba ismét jelentkezik, akkor forduljon a Vevőszolgálathoz Minden más kijelzésű hibajelzés esetén forduljon a szervizhez és a bejelentkezésnél nevezze meg a hibajelzést. 26

27 probléma adódik a mosogatógép üzemelésénél. A program nem indul. Üzemzavar Lehetséges oka Megoldás A mosogatótérben rozsdafoltok láthatók. A mosogatás során sípoló hang hallható. Nincs megfelelően bezárva a mosogatógép ajtaja. A csatlakozó dugó nincs bedugva. Hibás a hálózati biztosíték. Késleltetett indítási idővel kialakított mosogatógépeknél: Késleltetett indítási idő van kiválasztva. A mosogatótér rozsdamentes acélból készült. Ha mégis rozsdafoltok jelennek meg, akkor azok külső tárgytól (vízcsövekből, edényektől, evőeszköztől) származnak. A foltokat a kereskedelemben kapható rozsdafolt tisztítóval távolítsa el. Zárja be az ajtót. Dugja be a csatlakozó dugót a konnektorba. Cserélje ki a biztosítékot. Ha a mosogatást azonnal el akarja kezdeni, akkor törölje a késleltetett indítás idő beállítását. Csak olyan edényeket és evőeszközöket mosogasson, amelyet a gyártója gépi mosogatásra megfelelőnek ajánl. Biztonságosan zárja le a speciális sótartály tetejét. A hangnak nincs jelentősége. Használjon másfajta márkás mosogatószert. nem megfelelő a mosogatás eredménye. Az edények nem tiszták. Nem megfelelő mosogató programot választott. Az étkészleteket úgy pakolta be, hogy a víz nem érte el mindenütt a szennyezett felületet. A kosarakat tilos túltölteni. A szűrők elszennyeződtek, vagy nem megfelelően vannak behelyezve. Nem márkás mosogatószert töltött be, vagy túl kevés mennyiséget adagolt. Ha az étkészleteken vízkőlerakódások láthatók, akkor kiürült a sótartály, vagy nem megfelelő a vízlágyító beállítása. Nem megfelelő a kifolyócső helyzete. Az edények nedvesek és fénytelenek. Nem márkás öblítőszert használt. Kiürült az öblítőszeres tartály. Csíkok, tejszerű foltok, kékes árnyalatok vannak az edényeken és a poharakon. Alacsony az öblítőszer adagolás beállítása. Rászáradt vízcseppek vannak a poharakon és az edényeken. Állítsa magasabbra az öblítőszer adagolást. A mosogatószer lehet az oka. Konzultáljon a mosogatószer gyártójának képviselőjével. 27

28 Műszaki adatok a háztartási mosogatógépek energiafelhasználásának ismérveiről való tájékoztatásról szóló 7/2002. (II.15.) GM rendelet alapján. Gyártó védjegye Forgalmazó Típusazonosító Energiahatékonysági osztály (skála A-tól G-ig, ahol A - hatékonyabb: G kevésbé hatékony) A szabvány ciklus gyártó általi megnevezése, amelyre a címkén és az adatlapon található információ vonatkozik Energiafelhasználás ciklusonként a szabvány ciklust alapul véve (a tényleges energiafelhasználás függ a készülék használatának a módjától) (kwh) Tisztítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G alacsonyabb) Szárítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G alacsonyabb) A mosogatógép befogadó képessége szabványos teríték esetén AEG Electrolux Lehel Kft. Háztartási Készülékek, 1142 Budapest, Erzsébet királyné út 87. FAVORIT i A Energiatakarékos 50 o -os program 1.05 A A 12 személyes Ciklusonkénti vízfelhasználás szabvány ciklus alapján (liter) 15 Szabvány ciklus programideje (perc) 150 Átlagos becsült évi energia- és vízfelhasználás 220 ciklusra kifejezve (kwh / liter) 231/3300 Szabvány ciklus alatti zajszint (db(a)) 45 Névl. feszültség / frekvencia (V / Hz) 230/50 Max. teljesítmény-felvétel (W) Biztosíték-igény (A) Adattáblán Adattáblán Zajkibocsátás (db(a))

29 Megengedett víznyomás: 1-10 bar (= N/cm 2 = 0,1-1,0 MPa) Elektromos csatlakozás: Az elektromos csatlakoztatásra vonatkozó adatokat a mosogatógép jobboldali belső keretén található Adattábla tartalmazza. Szabadon álló mosogatógép Méretek: Max. tömeg: 850 x 600 x 600 mm (magasság x szélesség x mélység) 54 kg Beépíthető és alsó beépítésű mosogatógép Méretek: Max. tömeg: x 596 x 570 mm (magasság x szélesség x mélység) 50 kg Teljesen beépíthető mosogatógép Méretek: Max. tömeg: x 596 x mm (magasság x szélesség x mélység) 50 kg Ez a készülék megfelel a következő EG irányelveknek: 73/23 ( ) Kisfeszültségi irányelv 89/336 ( ) - EMC-irányelv (a 92/31/EWG változással bezárólag). 29

30 Vizsgálati feltételek A vizsgálat az EN előírás szerint teljes terheléssel (lásd Programtáblázat) került elvégzésre. Az EN szerinti vizsgálathoz a vízlágyító sótartályát és az öblítőszeres tartályt teljesen fel kell tölteni és le kell futtatni a tesztprogramot (lásd Programtáblázat). Teljes töltet: 12 személyes étkészlet szervizkészlettel bezárólag Mosogatószer adagolás: 5 g + 25 g (B típus) 20 g (B típus) Öblítőszer beállítása: 4 (III típus) 4 (III típus) Féltöltet: 6 személyes étkészlet szervizkészlettel bezárólag, minden második rakodó hely szabadon hagyva. Elrendezési példák: Felső kosár Alsó kosár evőeszköz kosárral Evőeszköz kosár 30

31 FELÁLLÍTÁSI- ÉS CSATLAKOZTATÁSI ÚTMUTATÁS A mosogatógép felállítása A mosogatógépet sík padlózaton kell elhelyezni és úgy kell beállítani, hogy a stabil és vízszintes helyzete biztosítható legyen. A padlózat esetleges egyenetlenségeinek a kiküszöbölésére használja a mellékelt villáskulcsot, amellyel a készülékláb megfelelő magassága állítható be. Az alsó beépítésű, a beépíthető- és a teljesen beépíthető mosogatógépnél a hátsó készüléklábakat elölről egy csavarhúzóval kell beállítani. A befolyócsövet, a kifolyócsövet és az elektromos csatlakozó vezetéket úgy kell elfektetni, hogy azok szabadon legyenek elhelyezve a készülék háta mögött, ne törhessenek meg és ne csavarodhassanak meg. A mosogatógépet ezen kívül szilárdan rögzíteni kell az asztallaphoz, vagy a szomszédos bútorhoz. Csak így garantálható a VDE-előírás szerint szükséges kibillenés biztosítása. Beépíthető mosogatógépek (Lásd a mellékelt Szerelési útmutatót). A készülék ajtaját az alábbi méretekkel rendelkező falappal/bútorlappal lehet beborítani: Szélesség: Vastagság: Magasság: (variálható) Tömeg: mm mm Függ: a beépítés magasságától, a lábazat magasságától, a szomszédos bútor összeépítésétől. A pontos magassági méretet a beépítés helyén lévő szomszédos bútortól kell mérni. Max. 8 kg 31

32 A mosogatógép csatlakoztatása Vízcsatlakoztatás A mosogatógép egy biztonsági szerkezettel rendelkezik, amely megakadályozza, hogy a mosogatóvíz visszafollyon a vezetékes ivóvíz hálózatba és ez teljes mértékben megfelel a vízszerelési biztonsági szabályoknak. A mosogatógépet a hideg és a max. 60 o C-os melegvizes hálózatra lehet csatlakoztatni. Tilos a mosogatógépet nyíltrendszerű vízmelegítőhöz és átfolyós vízmelegítőhöz csatlakoztatni. Megengedett víznyomás A megengedett legalacsonyabb víznyomás: 1 bar (=10 N/cm 2 = 100 kpa) A megengedett legmagasabb víznyomás: 10 bar (=100 N/cm 2 = 1 MPa) 1 bar-nál alacsonyabb víznyomás esetén kérjen tanácsot a szerviztől. 10 bar-nál magasabb víznyomás esetén nyomáscsökkentő szelepet kell használni (beszerezhető a kereskedelemben). Befolyócső csatlakoztatása A befolyócsövet tilos a csatlakoztatáshoz megtörni, meghajlítani, vagy összenyomni. A tömlőcsatlakozóval ellátott befolyó tömlőt (ISO 228-1:2000) csatlakoztassa egy 3/4"-os külső menetű vízcsaphoz. A tomlőcsatlakozó hollandi anyát csak kézzel kell meghúzni. Azért, hogy elérhesse a konyhában lévő vízcsapot és ne legyen korlátozva a mosogatógép használata, azt ajánljuk, hogy egy külön vízcsapot építtessen ki, vagy egy kétutas adaptert szereltessen fel a meglévő vízcsaphoz. Ha Önnek a készülékhez mellékelt befolyócsőnél hosszabbra van szüksége, akkor szerezze be a kereskedelemből a következő jóváhagyott biztonsági csőkészletet: - WRflex 100 csőkészlet (E-No ) - WRflex 200 csőkészlet (E-No ) 32

33 A következő fejezet csak azokra a mosogatógépekre vonatkozik, amelyek tömlőcsatlakozása egy biztonsági szeleppel csatlakozik a vízcsaphoz. Vízbefolyó tömlő biztonsági szeleppel A duplafalú vízbefolyó tömlő csatlakoztatása után a biztonsági szelep közvetlenül a vízcsapnál található. Ennek megfelelően a vízbefolyó tömlő csak a vízcsap kinyitása után kerül nyomás alá. Ha a vízbefolyó tömlő eközben tömítetlen lesz, akkor a biztonsági szelep megszakítja a vízbevezetést és bekapcsol a mosogatógépben lévő ürítő szivattyú. A vízbefolyó tömlő elhelyezésénél ügyelni kell a következőkre: A biztonsági szelep alsó éle és a mosogatógép felső széle között legalább 30 cm távolságnak kell lenni. A duplafalú vízbefolyó tömlőben a biztonsági szelephez vezető elektromos vezeték található. Sem a vízbefolyó tömlő, sem a biztonsági szelep nem meríthető víz alá. Ha megsérül a vízbefolyó tömlő, vagy a biztonsági szelep, akkor azonnal ki kell húzni az elektromos vezetéket a fali konnektorból. A biztonsági szeleppel szerelt vízbefolyó tömlőt csak a szerviz szakembere cserélheti ki. A vízbefolyó tömlőt úgy kell elhelyezni, hogy sehol se legyen magasabban a biztonsági szelep alsó élénél. 33

34 Vízelvezetés Kifolyó tömlő A kifolyó tömlőt tilos megtörni, meghajlítani, vagy összenyomni. A kifolyó víztömlő: - maximum 1 m-es magasságban, - minimum 40 cm-re a mosogatógép alsó széle felett csatlakoztatható. Víztömlő meghosszabbítása A meghosszabbított víztömlő a szerviztől, vagy az Alkatrészellátástól szerezhető be. A meghosszabbított tömlő belső átmérőjének 19 mmnek kell lenni, hogy ne zavarja meg a készülék működését. A meghosszabbított tömlő maximum 3 m-es hosszúságban fektethető el és ilyen esetben a kifolyócső legmagasabb pontja maximum 85 cm-re lehet a gép alsó szélétől. Szifoncsatlakozás A kifolyó víztömlő kivezetése ( 19 mm) mindenfajta járatos szifontípushoz csatlakoztatható. A szifoncsatlakozó külső átmérőjének legalább 15 mm-nek kell lenni. A kifolyócsövet a készülékhez mellékelt tömlőbilincs segítségével kell rögzíteni a szifonhoz. Vízelvezetés magasan beépített mosogatógépnél A magasan beépített mosogatógépnél a kifolyó tömlő csatlakozása kevesebb, mint 30 cm-re lehet a mosogatógép felső széle fölött és az Alkatrészellátástól beszerezhető ET sz. beépítési egységet kell használni. Vízelvezetés mosogató kagylóba (csak szabadon álló készüléknél lehetséges) Ilyen esetben a kifolyócsövet a mosogató kagylóba kell beakasztani, amihez egy rögzítő könyököt kell használni. A rögzítő könyök az Alkatrészellátástól szerezhető be az ET es rendelési számon. 1. Illessze rá a könyököt a kifolyó víztömlőre. 2. Rögzítse a kifolyó tömlőt a mosogató szélére csúsztatva. Ezt a legegyszerűbben egy zsineg segítségével érheti el, amellyel a könyököt a falhoz, vagy a vízcsaphoz rögzíti. 34

35 Vízvédelmi rendszer A vízszivárgások által okozott károk megelőzése érdekében a készüléket egy vízvédelmi rendszerrel szerelték fel. Hibás működés esetén a biztonsági szelep azonnal megszakítja a készülék vízellátását és bekapcsolja az ürítő szivattyút. Ezáltal a vízszint nem képes rendellenes mértékben megemelkedni és kifolyni a készülékből. A készülékben maradt víz automatikusan kiszivattyúzásra kerül. A vízvédelmi rendszer akkor is funkcionál, ha a készülék ki van kapcsolva. Elektromos csatlakoztatás Biztonságtechnikai okokból a készülék fix elektromos csatlakoztatását csak arra feljogosított elektromos szakember, szerviz végezheti el a vonatkozó szabályok betartásával. A készülék hálózatra történő csatlakoztatásakor a helyi előírásokat be kell tartani. Az EN / DIN VDE 0700 előírásai szerint a feszültség alatti részek és a huzalok a működés során tapintó kézzel nem lehetnek elérhetők. Az elektromos csatlakoztatással kapcsolatos adatokat az ajtó belső, jobboldali szélén lévő adattábla tartalmazza. Ügyeljen arra, hogy az adattáblán megadott elektromos hálózati adatok megegyezzenek az Ön lakhelyén lévővel. Ugyancsak vegye figyelembe a biztosítékra vonatkozó kikötést is az adattábláról. A mosogatógép az elektromos hálózatról a csatlakozó dugó kihúzásával végezhető el. Amennyiben a készülék fix bekötéssel csatlakozik az elektromos hálózatra, akkor gondoskodni kell arról, hogy az áramellátás más módon is megszakítható legyen, LS-kapcsolóval, biztosítékokkal, biztosíték kicsavarásával, leválasztó kapcsolóval, ahol az érintkezők távolsága nyitott helyzetben > 3 mm). 35

36 Csatlakoztatási technika A befolyócsövet, a kifolyócsövet és a csatlakozó vezetéket a készülék mellett kell csatlakoztatni, mivel mögötte erre általában nincs megfelelő hely. A következő példában szereplő vízszerelés és elektromos csatlakoztatás csak egy lehetséges javaslat. A tényleges csatlakoztatást a helyi adottságok (elektromos- és vízhálózat, stb.) határozzák meg. 2 db 45 o -os, vagy egyenes csőcsonk, külső átmérő 19 mm, 30 mm hosszú Kettős szelep Vízkifolyás Vízbefolyás Vízbevezetés Elektromos Vízelvezetés Elektromos vezeték csatlakozó Elektromos vezeték Szerviz / Vevőszolgálat A meghibásodott készülék javítását, beleértve a csatlakozó vezeték cseréjét is, csak a jótállási jegyben megjelölt szerviz végezheti. Ha a Mit kell tenni, ha c. fejezet áttanulmányozása alapján nem tudja a hibát megszüntetni, akkor forduljon a szervizhez, vagy a Vevőszolgálathoz és semmilyen körülmények között ne próbálkozzon meg saját maga a készülék javításával. A szerviz részére feltétlenül adja meg az adattáblán található PNC és S-No. sorozatszámot. Az adattáblát az ajtó belső oldalának jobboldali szélén találja. Azért, hogy ezek a számok mindig kéznél legyenek, javasoljuk írja be ezeket az alábbi sorokba: PNC:. S-No:. Vevőszolgálat: 1142 Budapest, Erzsébet királyné út
