1 Vasbetonban, falazatban, és más anyagokban történő magfúráshoz. REMS Picus SR for Professionals

2 Tartozékok REMS Picus SR Meghajtógép Cikkszám R220# Távtartókészlet a REMS Picus SR meghajtógép további stabilizálásához a REMS Titan fúróállványon, tartalma távtartó és 2 hengerfejű csavar M 8 65 Cikkszám R# Túlnyomásos víztartály 10 l víz számára, a vízcsatlakozás nélküli nedves fúráshoz Cikkszám R# Fúrósablon Titan tartófuratok egyszerűbb kijelöléséhez. Fúróállvány a REMS Titan-hoz Cikkszám R# Keményfém kőfúró Ø 15 mm SDS-plus M12 acél dübell Cikkszám # Beütőhorgony, M12, 50 db-os készlet, betonhoz Cikkszám R50# Beütő vas a merevítő horgonyhoz M12 Cikkszám R# Keményfém kőfúró Ø 20 mm SDS-plus M12 acél dübell Cikkszám # Terpesztőhorgony, M12, 10 db-os készlet, falazathoz, újrafelhasználható Cikkszám R10# Gyorsszorító készlet 160 a fúróállvány acél dübellek általi rögzítéséhez, amely áll a 160 mm hosszú, M12 52 recés menetes szárból, a gyorsszorító anyából, alátétből. Cikkszám # Gyorsszorító készlet 500 a fúróállvány horonymentes rögzítéséhez, amely áll az 500 mm hosszú recés menetes szárból, 2 gyorsszorító anyából és 2 alátétből. Cikkszám R# Vákuum-rögzítőkészlet Titan, amely áll a bütykös fedőlapból ⅜"-os tömlőcsatlakozással és a talplemez tömítőgyűrűjéből. Cikkszám R# Vákuumpumpa, vákuum létrehozásához mbar (90%), amely áll szárazon futó forgó-nyomáspumpából, olajmentes, szállítóteljesítmény 6 m3/h, kondenzátor-motorból 230 V, Hz, 250 W, víz ellen védett, belső szívószűrővel és hangtompító funkcióval és 5 m gyorscsatlakozós PVC-szövetbetétes tömlővel. Cikkszám R220# Lézer fúráspont mutató Cikkszám R# G ½ előfúró, furatokkal a fúrási por kivezetéséhez a fúrólyukakból szívó rotorral porelszívás céljából (cikkszám: R), keményfém-kőfúróval Ø 8 mm Cikkszám R# Keményfém-kőfúró Ø 8 mm előfúráshoz Cikkszám # Villáskulcs SW 41 univerzális gyémánt magfúró meglazításához Cikkszám # Könnyen oldható gyűrű, a gyémánt fúrókorona könnyű kioldásához Cikkszám # Fúrókorona hosszabbító 200 mm Cikkszám R# Köszörűkő, a gyémánt magfúró koronákhoz Cikkszám # Hengeres libella, mágneses, a fúróállvány beállításához Cikkszám R#

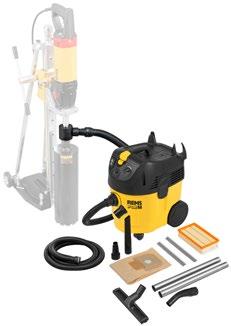

3 Tartozékok Szívórotor a por elszívásához kapcsolódó menettel G ½ kívülről, UNC 1¼ kívülről kapcsolódik a REMS Pullhoz és egyéb megfelelő porelszívóhoz. Cikkszám R# Vízleszívó berendezés, nedves fúráshoz Ø 170 mm-ig, amely a tömített gyűrűből, a Ø 200 mm gumialátétből és minden REMS fúróállványhoz illeszthető univerzális felszorítóból áll. Cikkszám R# Gumialátét Ø 200 mm, 10 db-os készlet, a vízelszívó készlethez Cikkszám R10# REMS Pull L Set, száraz és vizes szívás, szabadalmaztatott az egészséget károsító porok elszíváshához az EN , L porosztály. Köztes érték expozíció/ köztes érték munkafelület > 1 mg/m³, áteresztés 1 % Cikkszám R220# Biztonsági porelszívó L porosztály REMS Pull L Set W, REMS Pull L Szet a PES vízálló összerakható szűrővel együtt a vízelszíváshoz. Ideális a fúrásiszap elszívásához a vizesfúrás közben a REMS fúróállvánnyal. Lásd a lenti képet. Cikkszám R220# REMS Pull M Set, száraz és vizes porszívó, a por elszívásához és az egészséget veszélyeztető porok befogásához EN szerint. M porosztály. Köztes érték ex-pozíció/ köztes érték munkafelület > 1 mg/m³, áteresztés 1 % Cikkszám R220# Biztonsági porelszívó M porosztály REMS Pull M Set D, REMS Pull M Szet szívó rotorral egyetemben a por elszívásához. Ideális az egészséget veszélyeztető porok elszívásához száraz fúrás közben a REMS Picus SR, Picus S3 és egyéb termékekkel. Lásd a lenti képet. Cikkszám R220# REMS Pull L Set W Vízelszíváshoz REMS Pull M Set D Porelszíváshoz EN szabadalom alapján

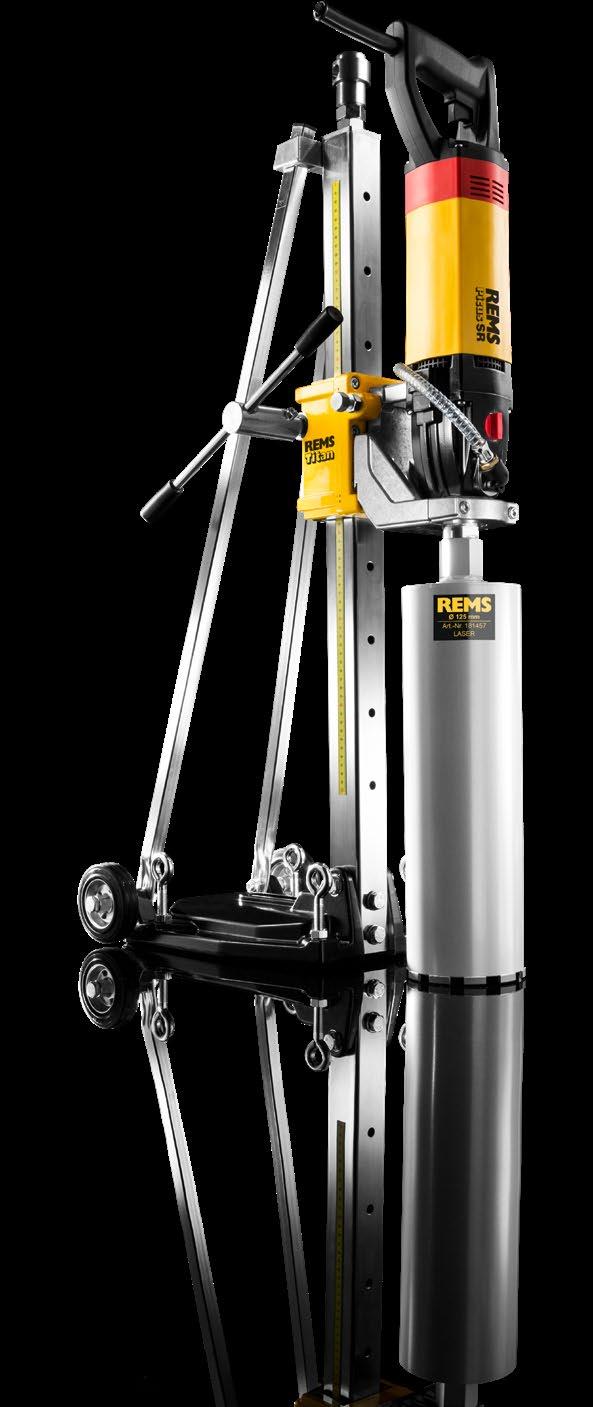

4 REMS Titan a legmagasabb követelményekre. Robusztus, stabil fúróállvány magfúráshoz Ø 300 mm-ig. A REMS Titan fúróállvány új mércét állít stabilitás és pontosság tekintetében. A legmagasabb követelményekre. A robusztus és rendkívül stabil konstrukció, valamint a különösen pontos előtoló-meghajtó könnyű, lengéscsillapított megfúrást és precíz, rezgéscsillapított előtolást biztosítanak. Magfúráshoz ideális vasbetonban és más anyagokban Ø 300 mm-ig. A fúróállványt komplett kulcskészlettel és egy rögzítőkészlettel együtt szállítjuk, falazathoz és betonhoz. Ezáltal az mindenütt bevethető. 20 A fúróoszlop hajlítás- és vetemedésmentes zártszelvényű hidegen megmunkált idomacélból / 50 mm, extra szűk toleranciával, precíz mechanikus kidolgozással, az előtolószán rezgésszegény vezetéséhez. Fokozatmentesen billenthető 45 -ig, fokbeosztással, kettős támasszal, állítható, egyrészes merevítő a nagy előtoló erő érdekében. 21 Különösen stabil, 3-oldalú vezetés fúróoszlop a talplemezen és 3-szoros keresztmerevítés, a függőleges fúráshoz szükséges nagy merevséghez. 22 Súly 19,5 kg. 23 Mozgatható fúróállvány a könnyű szállításoz beállítócsavar a padlóegyenetlenségek kiegyenlítésére, a pontosbeállás számára. 25 Fúrásmélység mérő. 26 Az előtolószánt az állítható és előfeszített műanyag siklócsapágy vezeti meg. A pontos előtoló-meghajtó könnyű, lengéscsillapított, precíz és rezgésszegény előtolást biztosít. Nagy előtoló erő a fúrókoronák hosszú élettartamáért. 27 Az előtolószánokba épített szintezők a fúróállvány pontos beállításához. 28 Reteszelhető előtolószán a koronafúró egyszerű szereléséhez és biztonságos szállításhoz. 29 Vetemedésnek ellenálló zárólemez, grafitgolyós öntöttvasból. Lemezes gyorsszorítóval a meghajt ógép felfogásához, megfelelő csatlakozólemezzel. Különösen stabil, hajlás- és vetemedés-ellenálló, tartókonzol a meghajtó gép rögzítésére, Ø 60 mm rögzítő gyűrűvel. 30 Az áttételes fogasléces hajtómű ergonómiai kialakítású, az előtolószán mindkét oldalára feltűzhető előtoló-karral. 31 Széles acélfogléc. 32 Talplemez, horonnyal a tömítőgyűrűvel a vákuumos rögzítéshez. Vákuumos rögzítés tartozékként. 33 Állítható feszítőfejjel ellátott fúróoszlop az állvány két födém, vagy két fal közé történő befeszítéséhez.

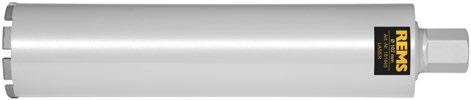

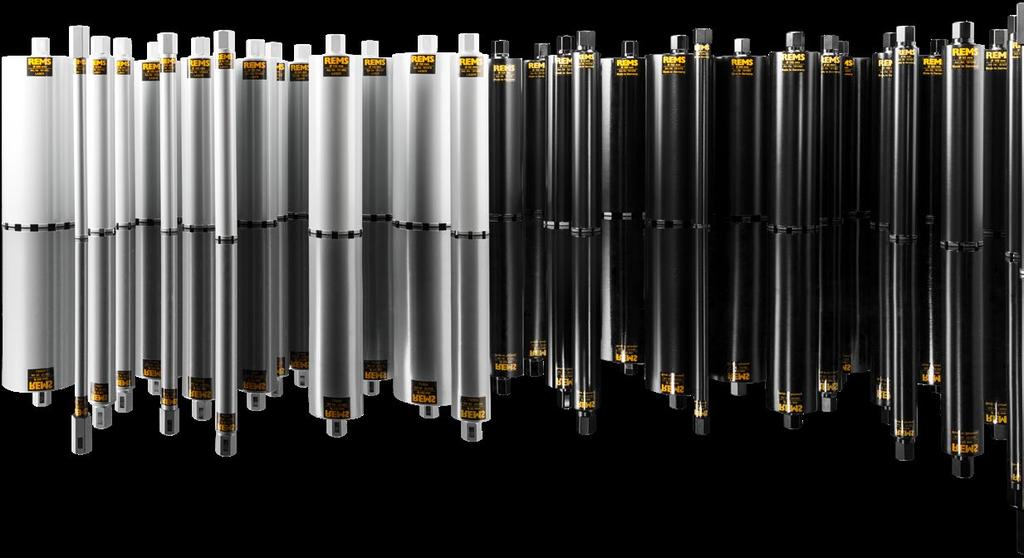

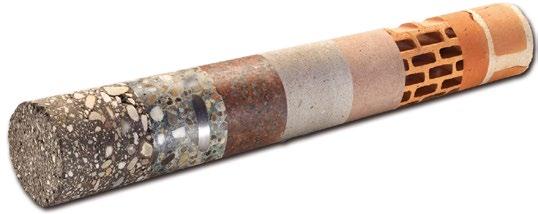

5 Kiváló minőségű REMS Univerzális gyémánt magfúró koronák univerzálisan használható sok anyaghoz. Univerzálisan használható a száraz- és a nedves fúráshoz, kézi vezetéssel, vagy fúróállvánnyal. Egységes UNC 1¼ belső menetes csatlakozó. Fúrásmélység 420 mm. A gyémánt-szegmensek ékformájú (prizma) metszettel a gyors, könnyű és nyugodt megfúráshoz. Speciálisan kifejlesztett, értékes, magas gyémánt részarányú, gyémánt-szegmensek, és speciális kötés, a kiemelkedő fúróteljesítmény és a különlegesen magas élettartam érdekében. Ideális univerzális használatra vasbetonban és falazatban egyaránt. Meghajtás minden REMS Picus meghajtógéppel és más márkájú, arra alkalmas UNC 1¼ külső menetes csatlakozójú meghajtóval. A REMS Univerzális gyémánt magfúró koronákhoz adapterek a meghajtógépekhez tartozékként kaphatók. pl. aszfalt vasbeton gránit poroton homokkő mészhomoktégla tégla Induktívan forrasztva! Felújítható! Lézerrel hegesztve! Magas hőfokot álló! REMS Univerzális gyémánt magfúró koronák Teljesen automatikus berendezéssel induktívan forrasztva a forrasztások egyenletesen kiváló minőségét biztosítandó. Fúrócsövek forrasztott gyémánt-szegmensekkel, egyszerű kemény forrasztással felújítható. REMS Univerzális gyémánt magfúró koronák LS (LASER) Teljesen automatikus berendezéssel lézerrel hegesztve a hegesztések egyenletesen kiváló minőségét biztosítandó. Magas hőfokot álló - extrém hőmegterhelés esetén sem lép fel a szegmensek túlmelegedéséből fakadó kiolvadása. Német minőségi termék Ø fúrásmélység csatlakozó Cikkszám Ø fúrásmélység csatlakozó Cikkszám UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R UDKB LS UNC 1¼ R

6 2 1 rendszer 4 alkalmazás! Ideális az instalatőrök részére! Sebességszabályozással! Bejelentett EP Német minőségi termék! A legmagasabb követelményekre!

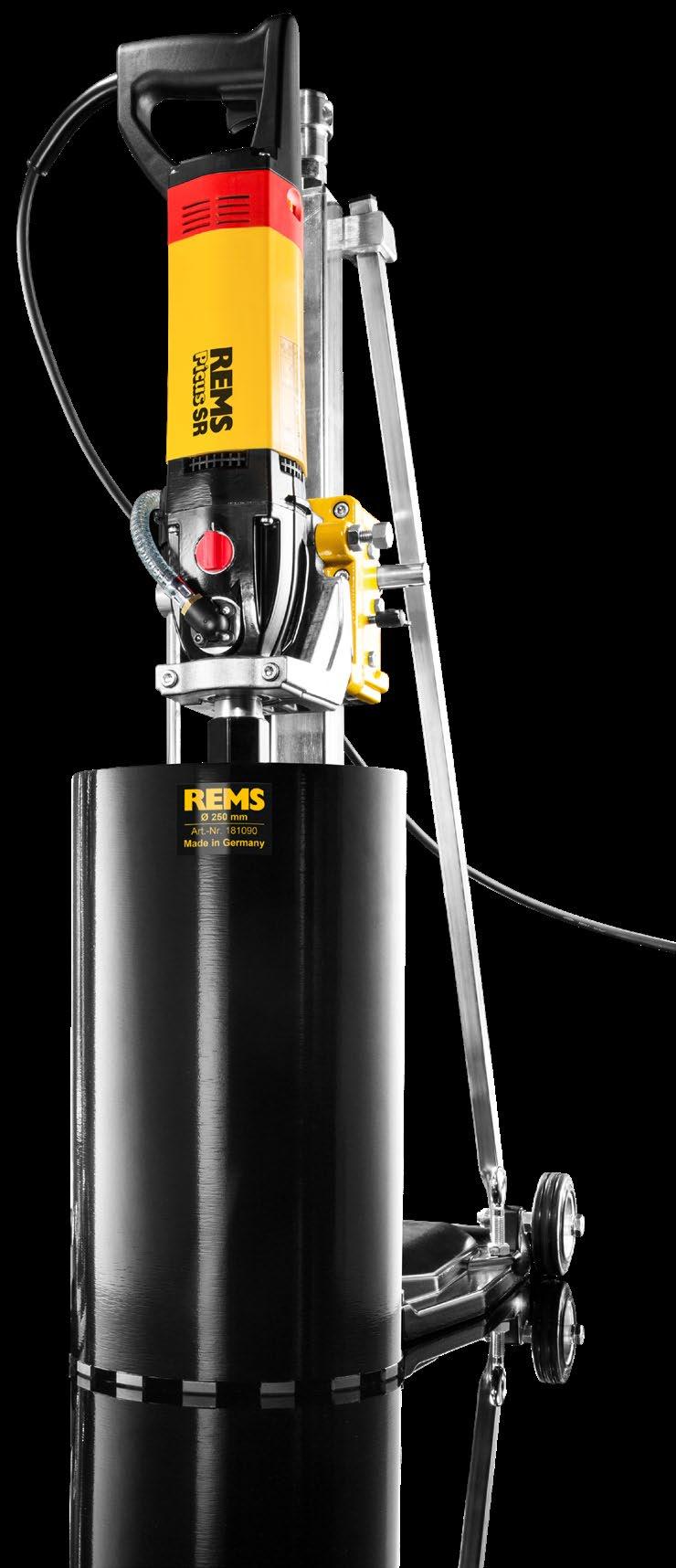

7 REMS Picus SR Sebességszabályozással. Egyenletes fordulatszám terhelés alatt is. A REMS Picus SR az univerzális és kézre álló gyémánt magfúrógép, száraz, vagy nedves fúrásokhoz, kézi vezetéssel, vagy fúróállvánnyal. Magfúráshoz vasbetonba Ø 162 (200) mm-ig, falban és más anyagokban Ø 250 mm-ig. Nagy felhasználási terület, könnyű, csak 6,4 kg és a beépített tacho-fordulatszám-elektronika (Speed-Regulation) a gépet egyedülállóvá teszik a használat és kezelés tekintetében. Kompakt építési módjának köszönhetően mindenhol alkalmazható, szűk sarkokban jól rögzíthető. Az erőteljes, 2200 W univerzális motor gyors munkát tesz lehetővé, pl. magfúrás 200 mm vasbetonba Ø 62 mm csak 3 perc. 1 Könnyű. Meghajtómotor csak 6,4 kg. 2 Gyakorlatias körfogantyú és ellentartó a kézzel vezetett fúrásokhoz. 3 Robusztus, erőteljes, 230 V, Hz, 2200 W univerzális meghajtómotor a gyors munkához. 4 Túlhevülés-védelem: a motor vezérlő tekercsének PTC-ellenállással (Positive Temperature Coefficient) figyelt hőmérséklet felügyelete. 5 Fokozatmentes elektronikus fordulatszám-vezérlés 250 min -1 -től 500 min -1 -ig (1. sebességi fokozat), illetve 600 min -1 -től 1200 min -1 -ig (2. sebességi fokozat) a fordulatszám anyagfüggő megválasztása érdekében. 6 Speed-Regulation A vezérléshez használt fordulatszámmérő elektronika biztosítja az állandó fordulatszámot és terhelést. A fúrókorona fordulatszámát a berendezés az előírt értéken tartja addig, amíg az ellenállásba nem ütközik, és a kritikus érték alá nem csökken. A hajtómotor állva marad. Amikor a meghajtógép újra tehermentesítődik, a berendezés ismét az előírt fordulatszámon működik, így azon a fordulatszámon lehet folytatni a munkát (Szabadalom EP ). Előnye: A mindenkori anyag tekintetében kiválasztott, és beállított optimális fúrási sebesség (terhelési fordulatszám) a teljes fúrási folyamat alatt változatlan marad. Legjobb fúrási teljesítmény és a fúrókoronák leghosszabb élettartammal. 7 Multifunkciós elektronika lágyindítással, automatikus fordulatszám korlátozás üresjáratban, túlterhelés védelem. 8 Stabil, karbantartást nem igénylő, 2-fokozatú hajtómű az optimális fordulatszámhoz. Blokkolás védelem a biztonsági csúszó tengelykapcsoló segítségével. 9 Befogó nyak Ø 60 mm a meghajtó gép befogásához az állványba. 10 Távtartókészlet a REMS Picus SR meghajtógép további stabilizálásához a REMS Titan fúróállványon. 11 Integrált személyvédelmi kapcsolóval (PRCD) ellátott hosszú csatlakozókábel. 12 Reteszelhető érintőkapcsoló. 13 Túlnyomásos víztároló nedves fúrásokhoz, beállítható lezáró szeleppel, automata zárású gyorscsatlakozóval és ½ tömlőcsatlakozással. 14 Fúrókoronák UNC 1¼ külső menetes és G ½ belső menetes csatlakozóval. 15 REMS Univerzális gyémánt magfúró koronák sok anyaghoz, lásd: tartozékok. 16 REMS Titan. Különösen stabil fúróállvány magfúráshoz Ø 300 mm-ig. 17 Porelszívás a EN szabadalom alapján Az egészséget veszélyeztető por elszívása a száraz fúrás közben. Szívórotor a por elszívásához a száraz fúrás közben, rácsatlakoztatható a REMS Pullra és egyéb megfelelő porszívóra, mint tartozék. 18 Vízelszívás Berendezés a víz elszívásához, vizes fúrás esetében Ø 170 mm-ig. 19 REMS Pull L / M, vizes és száraz porszívó, szabadalmaztatott porelszívó, az egészséget veszélyeztető por elszívásához EN szerint.

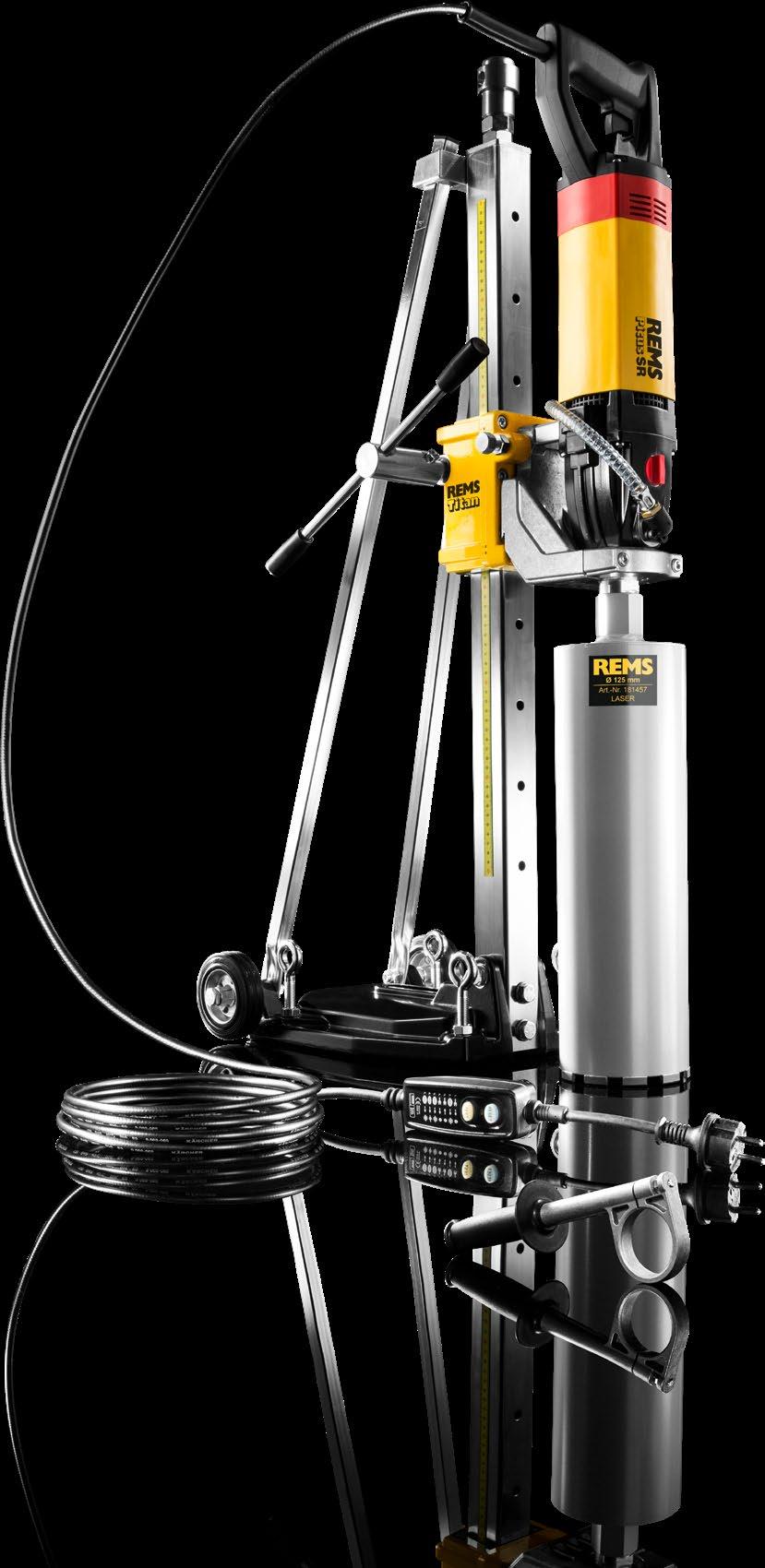

8 REMS Picus SR REMS Picus SR Basic-Pack. Magfuratok készítéséhez betonban, vasbetonban Ø 162 (200) mm-ig, falban és más anyagokban Ø 250 mm-ig. Száraz, és nedves fúráshoz, kézi vezetéssel, vagy fúróállvánnyal. Meghajtó gép UNC 1¼ külső, G ½ belső csatlakozómenettel, karbantartást nem igénylő 2-fokozatú hajtómű, biztonsági csúszó tengelykapcsolóval, univerzális motor 230 V, Hz, 2200 W. Fokozatmentes elektronikus fordulatszám-szabályozás 250 min -1 -től 500 min -1 -ig (1. sebességi fokozat), illetve 600 min -1 -től 1200 min -1 -ig (2. sebességi fokozat), túlhevülés-védelem. Multifunkciós elektronika lágyindítással, automatikus fordulatszám korlátozás üresjáratban, túlterhelés védelem, blokkolás-védelem. Reteszelhető érintőkapcsoló. Integrált személyvédelmi kapcsoló (PRCD). Vízbetáplálás beállítható elzáró szeleppel, és gyorszáras víz-zárral, és ½"tömlőcsatlakozóval. Távtartó szett. Ellentartó. SW 32 villáskulcs. Stabil, acéllemez dobozban. Cikkszám R220# REMS Picus SR Set Titan. REMS Picus SR Basic-Pack, REMS Titan fúróállvánnyal rögzítő készlettel együtt, betonhoz és falazathoz. Cikkszám R220# Árusítás csak a szakkereskedelmen keresztül. REMS Picus SR Set Titan. REMS Picus SR Basic-Pack, REMS Titan fúróállvánnyal rögzítő készlettel együtt, betonhoz és falazathoz és REMS Univerzális gyémánt magfúró koronával UDKB Ø mm. Cikkszám R220# REMS Titan REMS Titan. A fúróállvány összeáll: 6-os kulcsnyílású imbuszkulcs, 19-es és 30-as kulcsnyílású villáskulcs és rögzítőkészlet falazathoz és betonhoz: 2 db M12-es terpesztőhorgony falazathoz, 10 db M12-es beütőhorgony betonhoz, illesztővas M12-es beütőhorgonyhoz, M12 65 recés menetű rúd, pillanatszorító anya, alátét, keményfém kőzetfúró Ø 15 mm SDS-plus, kartondobozban. Cikkszám R# GÖ HUNOP Változtatások és a tévedések joga fenntartva. Copyright 2018 by REMS GmbH & Co KG, Waiblingen. REMS Česká republika s.r.o. Nádražní Hostivice Tel Fax HUN@rems.de
