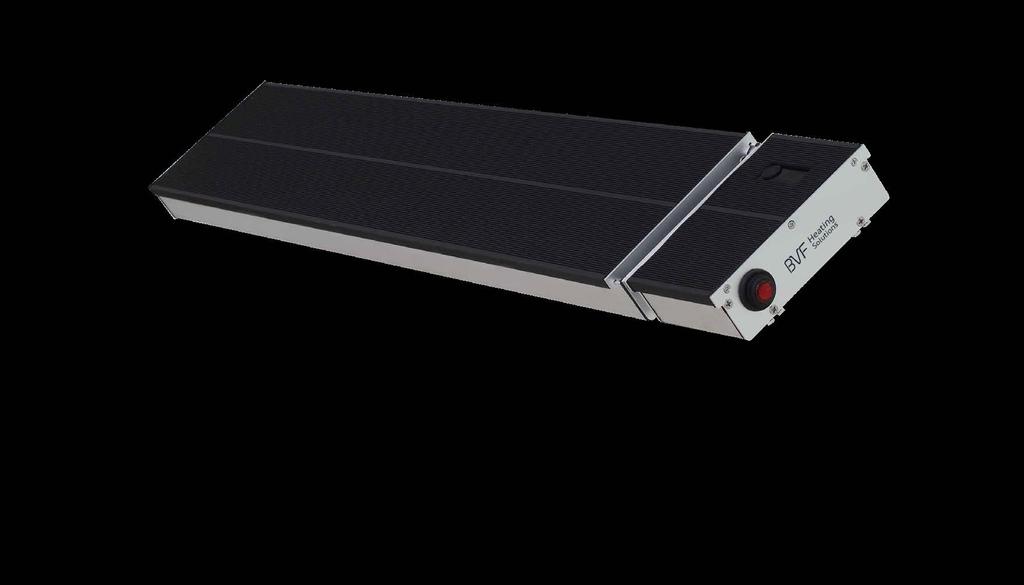

1 TELEPÍTÉSI ÉS HASZNÁLATI ÚTMUTATÓ BVF R-10 Infra sötétsugárzó

2 8. Ne használja a készüléket fürdőhely vagy úszómedence, illetve bármilyen folyadékforrás közvetlen közelében. 9. A készülék szellőző- vagy kifúvó nyílásába ne dugjon idegen tárgyat, és ügyeljen rá, hogy idegen tárgy ne kerülhessen ezekbe a nyílásokba, mivel ez áramütést, tüzet, vagy a készülék sérülését okozhatja. 10. Használat közben ne hagyja a készüléket felügyelet nélkül. 11. Ha a fűtőtestet nedves helyiségekben szerelik fel, a kapcsolókat és a kezelőszerveket úgy kell elhelyezni, hogy azokat a fürdőkádban vagy a zuhany alatt tartózkodó személy ne érinthesse meg. 12. Semmilyen felelősséget nem vállalhatunk olyan károkért, amelyek oka a jelen utasítások be nem tartása, illetve a készülék nem megfelelő használata vagy kezelése. FIGYELMEZTETÉS A HASZNÁLATI UTASÍTÁST GONDOSAN EL KELL OLVASNI, ÉS JÖVŐBENI HASZNÁLATRA MEG KELL ŐRIZNI. Nem vállalunk felelősséget olyan károkért, amelyek az itt leírt utasítások be nem tartása miatt keletkeznek. A készülék esetében fennáll az áramütés veszélye, ezért a fűtőtest javításának megkezdése előtt MINDEN ESETBEN ki kell húzni a készülék elektromos csatlakozóját az áramforrásból. A készülék nem üzemszerű használata vagy illetéktelen javítás utáni üzemeltetése tüzet okozhat! FONTOS BIZTONSÁGI UTASÍTÁSOK OLVASSA EL FIGYELMESEN! Az infravörös fűtőtestet biztonságos üzemelésre tervezték. Ennek ellenére a fűtőtest felszerelése, karbantartása és üzemeltetése veszélyekkel járhat. Az alábbiakban leírt eljárásokkal csökkenthető a tűz, elektromos áramütés, személyi sérülések kockázata, és a szerelési idő is minimálisra csökkenthető. Őrizze meg a jelen Használati Utasítást, mert a jövőben szüksége lehet rá! 1. A fűtőtest használata előtt olvasson el minden vonatkozó utasítást. 2. Vegye ki a készüléket a csomagolásából, és használat előtt ellenőrizze, hogy jó állapotban van-e. 3. Ne engedje, hogy a csomagolóanyaggal (pl. műanyag zacskókkal) gyermekek játszanak. 4. A készülék IP65 védettségi besorolással rendelkezik. Ez azt jelenti, hogy a készülék védett bármilyen irányú vízbehatolással szemben. 5. Ellenőrizze, hogy a hálózati feszültség megegyezik-e a fűtőtest névleges paraméterei között megadott feszültségi értékkel. 6. A készülék áram alá helyezésekor ügyeljen rá, hogy kezei szárazak legyenek az áramütés elkerülése érdekében. 7. Ne helyezzen a készülék közvetlen közelébe (min. 90cm) gyúlékony tárgyakat, anyagokat, pl. bútort, párnákat, ágyneműt, papírt, ruhaneműket és függönyt, illetve a készüléket ne irányítsa ilyenek felé, és az ilyen anyagok legyenek legalább 90cm távolságban a fűtőtest elülső részétől, és inkább a fűtőtest oldala mellett, illetve mögötte helyezkedjenek el. 13. A készüléket nem használhatják csökkent fizikai, érzékszervi vagy mentális képességű, vagy a megfelelő tapasztalatnak és ismereteknek híján lévő személyek (beleértve a gyerekeket is), kivéve, ha felügyelettel rendelkeznek, vagy ha a biztonságukért felelős személytől a készülék használatára vonatkozóan oktatásban részesültek. A gyermekeket és a sérülékeny személyeket felügyelet alatt kell tartani, hogy ne játszhassanak a készülékkel. 14. A fűtőtest túlmelegedésének elkerülése érdekében a levegő be- és kiáramló nyílásokat tisztán kell tartani, és nem lehet bennük eltömődést okozó anyag. Időről időre ellenőrizni kell a be- és kiáramló nyílásokat, hogy azokban ne rakódhasson le semmilyen szennyeződés vagy por. NE TAKARJA LE A KÉSZÜLÉKET! 15. Működés közben a fűtőtest NAGYON FORRÓ amíg be van kapcsolva, ne érintse meg semmilyen részét. Mielőtt megérintené a készüléket, áramtalanítsa és várjon legalább 30 percet. 16. SOHA ne tegye a kezét a fűtőelemek alá. MINDEN ESETBEN várjon, hogy a fűtőelemek legalább 10 percet hűljenek, mielőtt megérintené a fűtőcsövet vagy a mellette lévő alkatrészeket. 17. A fűtőtestet a szerelési utasítások szerint kell felszerelni, gondosan ügyelve a minimális távolságok betartására. A készüléket merev tartókonzolra vagy rögzítőelemre kell szerelni. 18. A helyi huzalozási szabályoknak megfelelően be kell építeni egy megszakítót a készülék áramtalanítása céljából. 19. A fűtőtestet tilos közvetlenül elektromos dugaszolóaljzat alá vagy elé szerelni. 20. Amennyiben a fűtőtest hibás, vagy az elektromos tápvezetéke megsérült, a készüléket vissza kell vinni a vásárlás helyére javítás céljából. 21. A készüléket gyermekek 8 éves kortól kezdve, illetve csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, vagy tapasztalat és ismeretek híján lévő személyek akkor használhatják, ha felügyelet alatt vannak, vagy ha a biztonságos használatra vonatkozóan oktatást kaptak, és tisztában vannak a használattal kapcsolatos veszélyekkel. Gyerekeknek tilos a készülékkel játszani. A készülék tisztítását és felhasználói karbantartását gyermekek felügyelet nélkül nem végezhetik. 2 BVF R-10 telepítési és használati útmutató 3

3 TELEPÍTÉS A fűtőtestet képesítéssel rendelkező személynek, pl. szakképzett villanyszerelőnek kell felszerelnie. A BVF R-10 fűtőpanel ideális felszerelési helye a mennyezet, közvetlenül a fűtendő terület fölött. Ha az ilyen helyre való szerelés nem lehetséges, a panel falra is szerelhető, és lefelé irányítható. Ebben az esetben ügyelni kell rá, hogy a szerelési magasság minimum 2,1-2,7m között legyen. A fűtőtesthez fali/mennyezeti felszereléshez való forgókonzolok járnak, amelyeket speciálisan úgy terveztek, hogy a készülék falra vagy mennyezetre legyen szerelhető. Fúrás előtt ellenőrizze, hogy a fal/mennyezet tömör-e, és nincsenek-e a falban rejtett vízcsövek vagy elektromos vezetékek. 2,7 m-nél nagyobb szerelési magasságok esetében opcionális tartozékok használatát javasoljuk, amelyekkel a fűtőtest magassága 2,3 m 2,5 m-re csökkenthető. Ezáltal javítható a BVF R-10 fűtőpanel hatásfoka. A fűtőtest hátsó részén nem szabad elektromos csatlakozásokat, WAGO-kat elhelyezni. Ezeket a készülék fizikai határain kívül kell elhelyezni, hogy csökkenteni lehessen a készülék mögötti terület felmelegedését. Ha a fűtőtestet ferde, lejtős felületen (pl. boltíves mennyezeten) kell felszerelni, ügyeljen rá, hogy az elektromos csatlakozó a fűtőtest legalsó pontjánál legyen. SZABVÁNYOS SZERELŐKONZOLOK A BVF R-10 típusú fűtőpanelhez egy pár gyári szerelőkonzol tartozik. Ezek az állítható konzolok lehetővé teszik a mennyezetre vagy a falra való közvetlen felszerelést, és előre beállított döntési szög opciókkal rendelkeznek. 1. lépés: Állítókeret felszerelése a csúszókonzolra Állítókonzol M6 Csúszókonzol 2.lépés: A csúszókonzol és a fűtőtest felszerelése a nyíl által jelzett helyre Fűtőtest 3. lépés: Állítókonzol rögzítése a falon dűbelekkel 4.lépés: Két állítókonzol felszerelése, a konzolokat csavarokkal szorosan össze kell zárni. Dűbel Állítókonzol 4 BVF R-10 telepítési és használati útmutató 5

4 FELSZERELÉSI HELY Az alábbi rajzokon láthatók a javasolt minimális távolságok Mennyezet Fal Fűtőtest ÁLLANDÓAN KIFESZÍTETT ERNYŐKRE VALÓ SZERELÉS A BVF R-10 fűtőpanelek felszerelhetők a kereskedelemben kapható, állandóan kifeszített ernyők vagy árnyékoló szerkezetek alá. Az ernyő anyagának védenie kell a fűtőtestet a közvetlen esőtől. Minden modell felerősíthető a vízszintes ernyőmerevítőkre az oszlopra/gerendára való felszereléshez szolgáló készlet segítségével. Ez csak egy tájékoztató a lehetőségről, részletesebb információkért forduljon az ernyő gyártójához. Talaj / padló Talaj / padló Talaj / padló FELSZERELÉS UTÁNI ELLENŐRZŐ LISTA EGYÉB FELSZERELÉSI MÓDOK A BVF R-10 típusú fűtőtest egyszerűen felszerelhető a készülékhez tartozó szabványos szerelőkonzolokkal. A nem szokványos felszerelési helyek esetében egy sor felszerelési lehetőség áll rendelkezésre lásd az alábbi rajzokat. A fűtőtest szerelhető közvetlenül a mennyezetre, lefelé döntve függőleges falra, a mennyezettel egy síkba; láncokon vagy oszlopokon felfüggesztve; gerendákra, oszlopokra rögzítve; a fűtőtestek végeit egymáshoz illesztve. (A meghosszabbító konzolok és láncok nem tartozékok). Ellenőrizendő szempontok Stabil a rögzítés? Megfelelő a védőtávolság? A rendelkezésre álló feszültségérték megfelelő a készülék számára? Vezeték csatlakoztatása megfelelő? Elektromos földelés biztonságosan van csatlakoztatva? Helytelen szerelés által előidézett helyzet A készülék leeshet, vagy rázkódhat. A készülék közelében lévő tárgyak károsodása. Készülék meghibásodása. Készülék meghibásodása. Áramszivárgási kockázat léphet fel. 6 BVF R-10 telepítési és használati útmutató 7

5 FUNKCIÓ ÉS MŰKÖDTETÉS 1. CSATLAKOZTASSA a készüléket egy dugaszolóaljzatba (konnektor), ellenőrizve, hogy a feszültség megfelel a készülék névleges feszültségének. 2. NYOMJA MEG a fűtőtest jobb oldalán lévő főkapcsolót. 3. KAPCSOLJA BE a fűtőtestet a távszabályozóval vagy a készüléken lévő gombbal 4. LE/FEL GOMB, az időzítő és az áramszint beállításához 5. SZINTBEÁLLÍTÓ GOMB, az áramszint beállítása előtt kell lenyomni 6. IDŐZÍTŐ GOMB, az időzítő beállítása előtt kell lenyomni. Megjegyzés: Minden BVF R-10 fűtőtest és távirányítója ugyanazzal a frekvenciával rendelkezik. NYOMÓGOMB: a fűtőtest jobb oldalán, kézzel működtethető a távirányító nélkül. KARBANTARTÁS A BVF R-10 típusú fűtőpanel tartós anyagokból készül, de a készülék rendszeres karbantartása meghosszabbítja annak élettartalmát. 1. Ajánlatos a fűtőtestet vízsugárral lemosni, és egy puha ruhával, enyhe tisztítószerrel finoman letörölgetni a felületeit a környezetből lerakódott szennyeződések eltávolítása céljából. Ezt követően öblítse le az összes tisztítószert a fűtőtestről. 2. A légkörben lévő vegyi anyagok, pl. cigarettafüst, szennyezőanyagok, stb. megbarnítják a fűtőtest felületét. Ilyen esetben további tisztításra és karbantartásra lehet szükség. 3. A tisztítást legalább háromhavonta elvégezve csökkenthető a szennyeződés és a készülék jó állapotban lesz. 4. Ha a fűtőtest korrozív környezetben van, pl. sós nedvességnek van kitéve, javasoljuk, hogy hetente édesvízzel lelocsolva tisztítsa meg a készüléket. Tisztítás után kapcsolja be a fűtőtestet 20 percre, hogy a víz leszáradhasson róla, és ne maradjanak vissza foltok. 5. Tisztítás vagy ellenőrzés előtt a fűtőtestet ki kell kapcsolni és teljesen le kell hűteni. 6. Tisztításhoz ne használjon dörzshatású anyagokat, vagyis oldószereket, citrus alapú tisztítószereket, ecetet, vagy más durva tisztítóterméket. 7. A fűtőtest kezelésekor a keze legyen tiszta, illetve viseljen tiszta kesztyűt, mivel a zsír vagy szennyeződés nyomot hagy a fűtőtest felületén. 8. A tisztításhoz ne használjon magasnyomású vizet, csak gyenge vízpermetet. Tárolás: A fűtőtestet használaton kívül hűvös, száraz helyen tartsa, hogy ne porosodjon, koszolódjon. A tároláshoz használjon csomagolókartont. ÚJRAHASZNOSÍTÁS Az elektromos termékek hasznos élettartamának végén a készülékeket tilos a háztartási hulladék közé tenni. Vigye megfelelő hulladékgyűjtőhelyre a készüléket. A helyi hatóságoknál vagy az eladónál érdeklődjön a szelektív hasznosítással kapcsolatban. 8 BVF R-10 telepítési és használati útmutató 9

6 BVF Fűtési Megoldások Kft. +36 (1) Információ a termék szakszerű ártalmatlanításának szabályairól az Európai Közösség tagországaiban: A termék ártalmatlanítása során nem kezelhető háztartási hulladékként. A termék nem megfelelő tárolása és kezelése környezetére károsító hatással lehet. Kérjük, tájékozódjon a lakóhelyén érvényes hulladékelhelyezési, -feldolgozási és újrahasznosítási lehetőségekről környezetének megóvása érdekében.
