1 1. Képalkotás Kató Zoltán Képfeldolgozás és Számítógépes Grafika tanszék SZTE (
2 2 Képalkotás fizikai paraméterei Geometriai Vetítés típusa (perspectív) Kamera helyzete Optikai Optika típusa Fókusztávolság, látótér, rekesznyílás Fotometriai A szenzorra vetített fény típusa, iránya, intenzitása A látványt alkotó felületek fényvisszaverő tulajdonsága Szenzor Mintavételezés, stb
3 3 Perspektív vetítés Csíkrákos, Erdély Raffles Hotel, Singapore

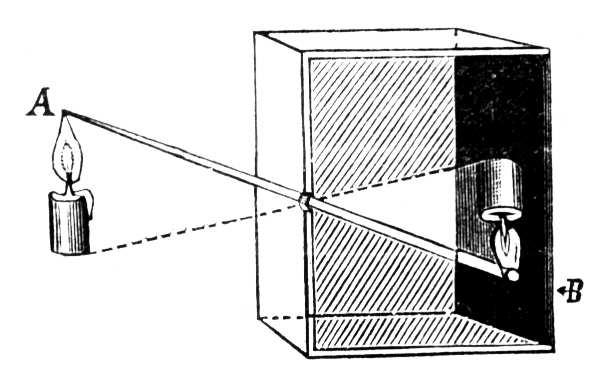

4 4 Lyukkamera: perspektív leképezés Camera obscura (Fizyka, 1910) Geometriai modell

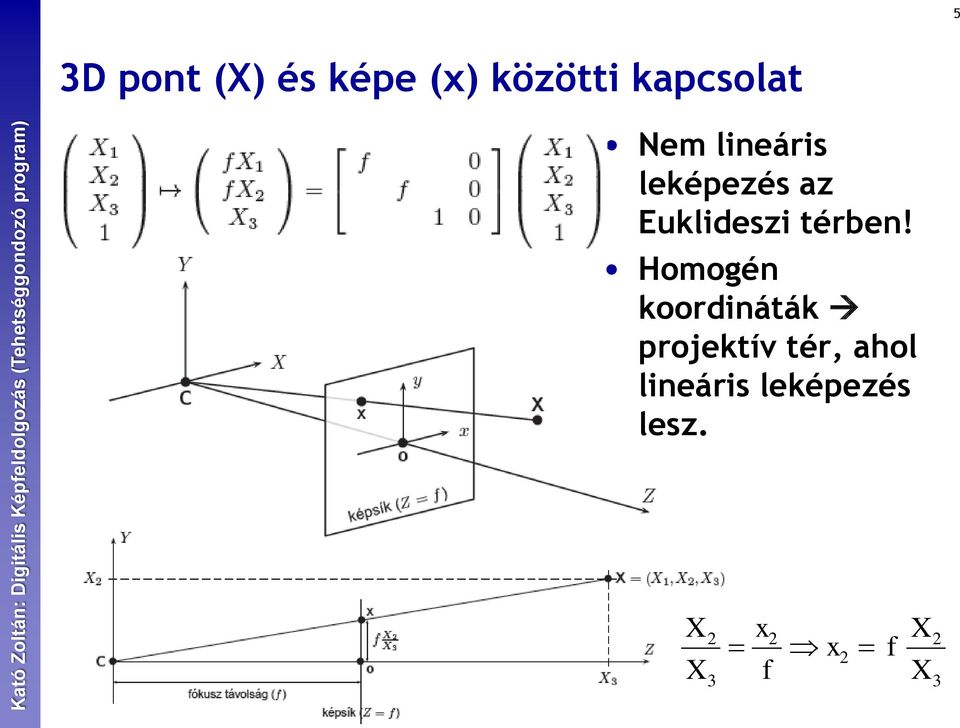

5 5 3D pont (X) és képe (x) közötti kapcsolat Nem lineáris leképezés az Euklideszi térben! Homogén koordináták projektív tér, ahol lineáris leképezés lesz. X X 2 3 x f 2 x 2 f X X 2 3

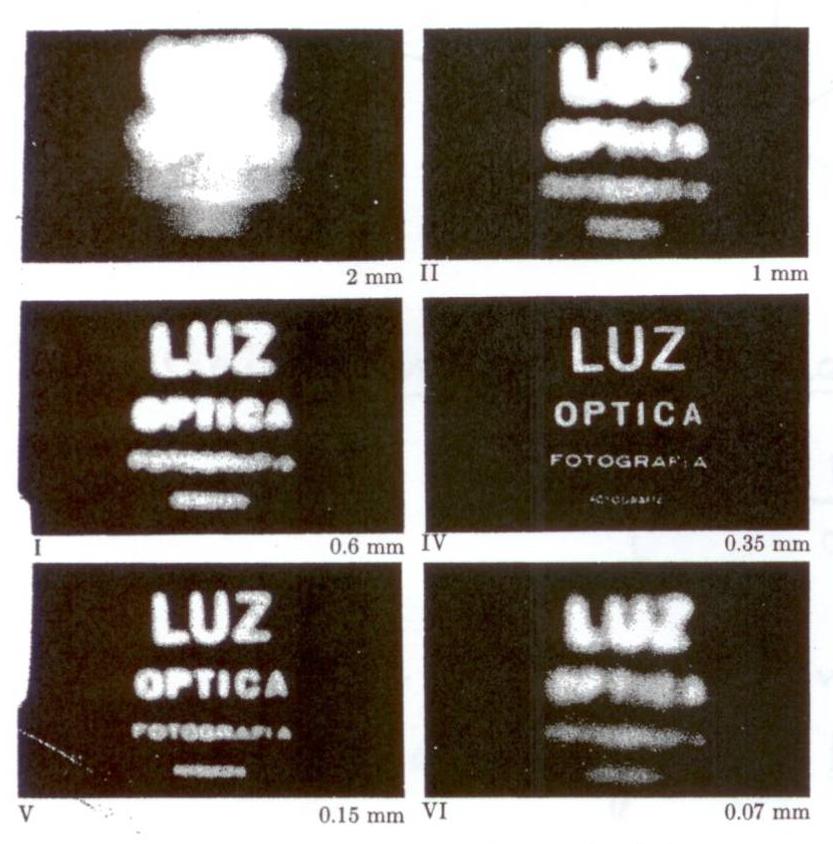

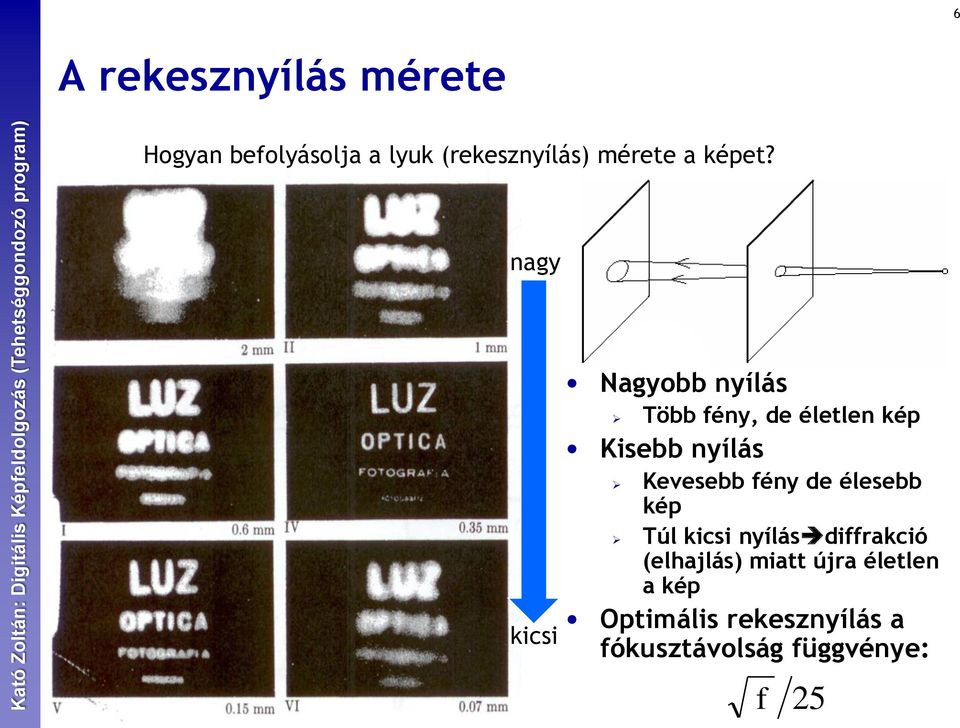

6 6 A rekesznyílás mérete Hogyan befolyásolja a lyuk (rekesznyílás) mérete a képet? nagy kicsi Nagyobb nyílás Több fény, de életlen kép Kisebb nyílás Kevesebb fény de élesebb kép Túl kicsi nyílás diffrakció (elhajlás) miatt újra életlen a kép Optimális rekesznyílás a fókusztávolság függvénye: f 25
7 7 Speciális (nem perspektív) leképezések Omnidirectional central camera Ultrahang kép

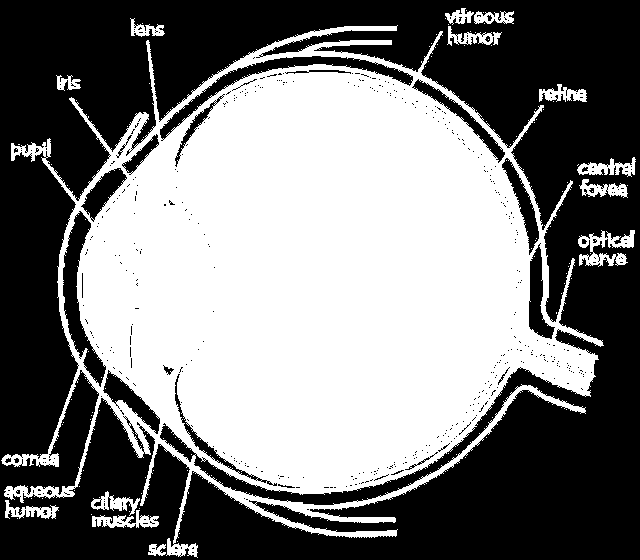

8 8 Optika Párhuzamos sugarakat a fókuszpontba vetíti Az élesség megőrzése mellett több fényt gyűjt össze expozíció szélsőséges fényviszonyok között Ideálisan egy X pontból érkező valamennyi fénysugár a megfelelő x képpontba érkezik F optical center (Center Of Projection) focal point

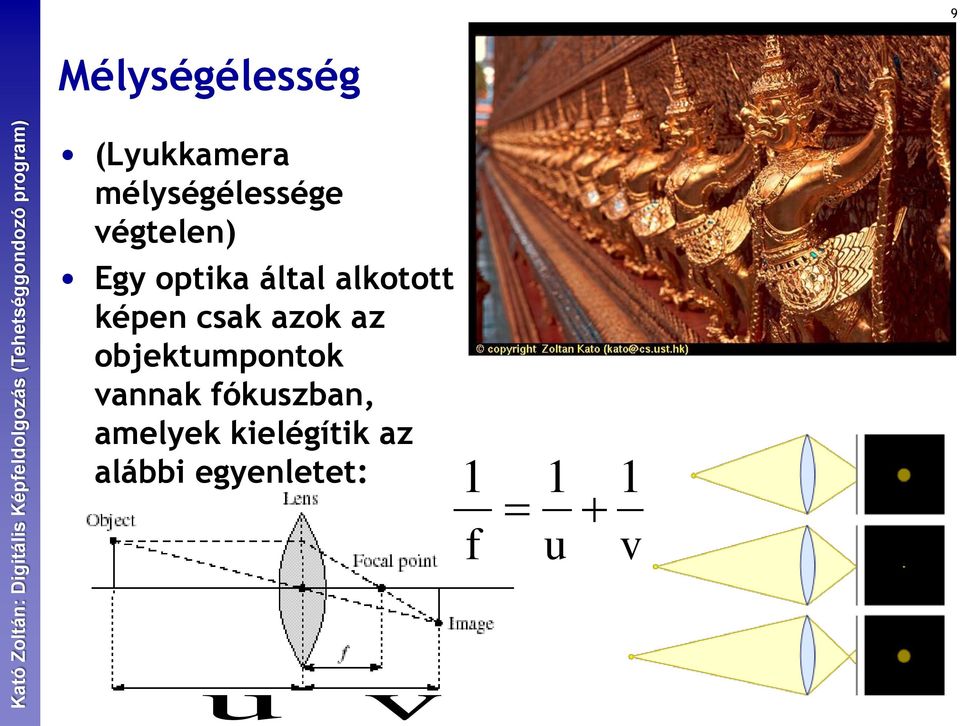

9 9 Mélységélesség (Lyukkamera mélységélessége végtelen) Egy optika által alkotott képen csak azok az objektumpontok vannak fókuszban, amelyek kielégítik az alábbi egyenletet: 1 f 1 u 1 v u v
10 10 Mélységélesség Hogyan befolyásolja a rekesznyílás a mélységélességet? Kisebb rekesznyílás megnöveli azt a sávot, amelyen belül az objektum jó közelítéssel fókuszban van. Flower images from Wikipedia Slide from S. Seitz

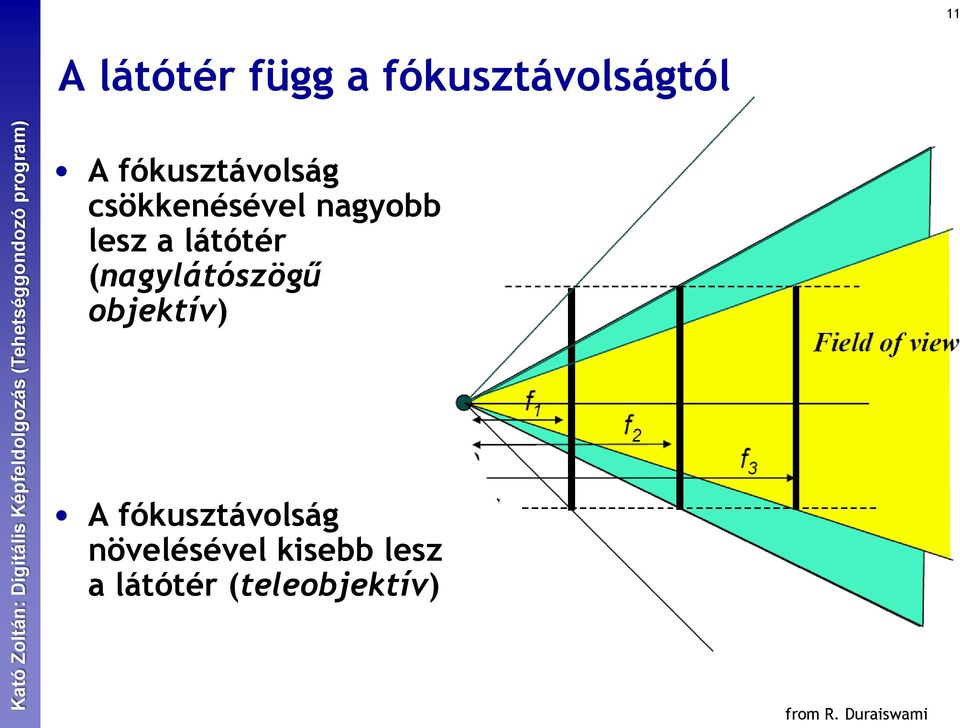

11 11 A látótér függ a fókusztávolságtól A fókusztávolság csökkenésével nagyobb lesz a látótér (nagylátószögű objektív) A fókusztávolság növelésével kisebb lesz a látótér (teleobjektív) from R. Duraiswami

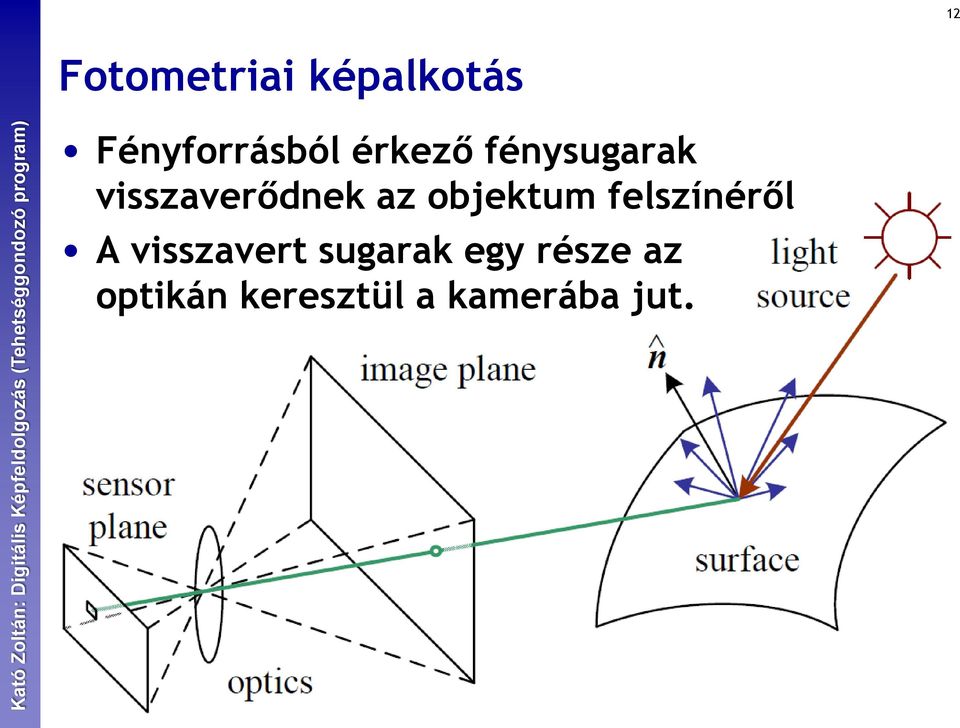

12 12 Fotometriai képalkotás Fényforrásból érkező fénysugarak visszaverődnek az objektum felszínéről A visszavert sugarak egy része az optikán keresztül a kamerába jut.

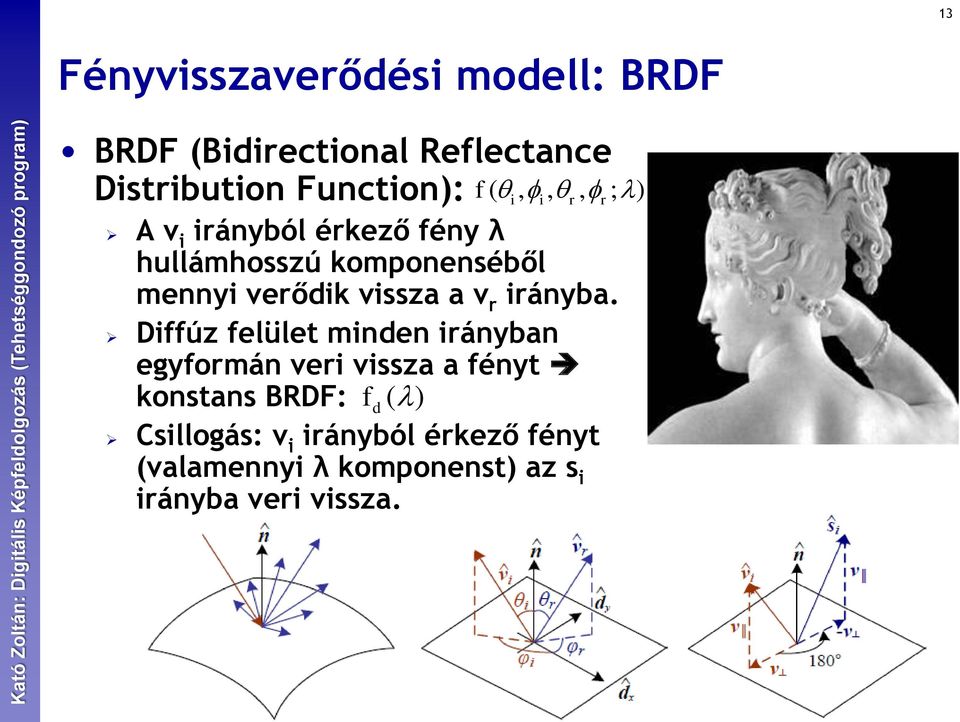

13 13 Fényvisszaverődési modell: BRDF BRDF (Bidirectional Reflectance Distribution Function): f,,, ( ; ) A v i irányból érkező fény λ hullámhosszú komponenséből mennyi verődik vissza a v r irányba. Diffúz felület minden irányban egyformán veri vissza a fényt konstans BRDF: f d ( ) Csillogás: v i irányból érkező fényt (valamennyi λ komponenst) az s i irányba veri vissza. i i r r

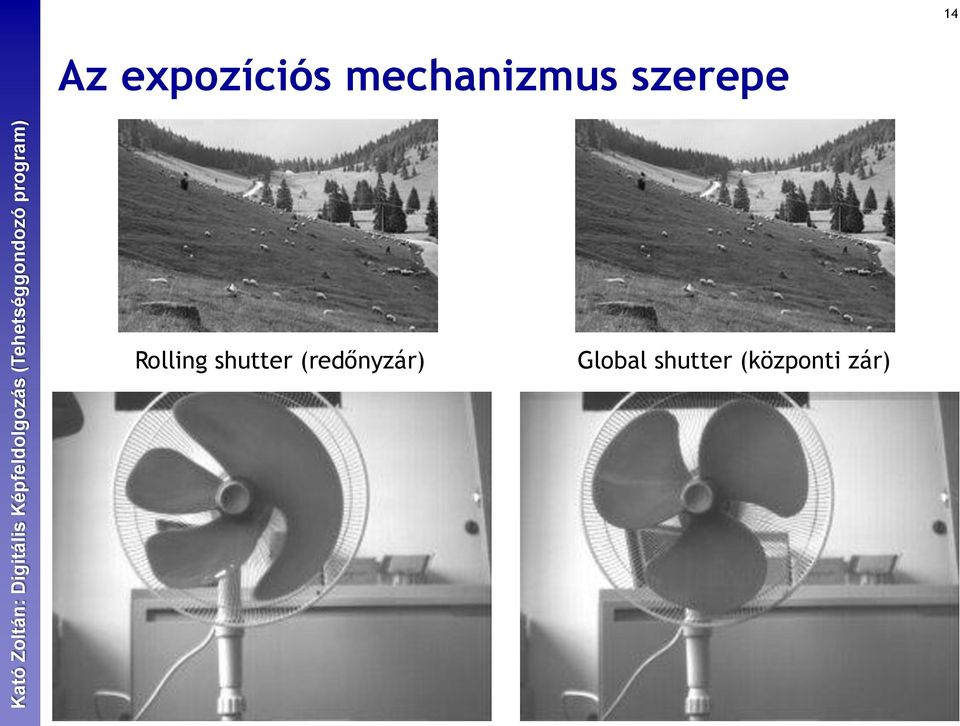

14 14 Az expozíciós mechanizmus szerepe Rolling shutter (redőnyzár) Global shutter (központi zár)

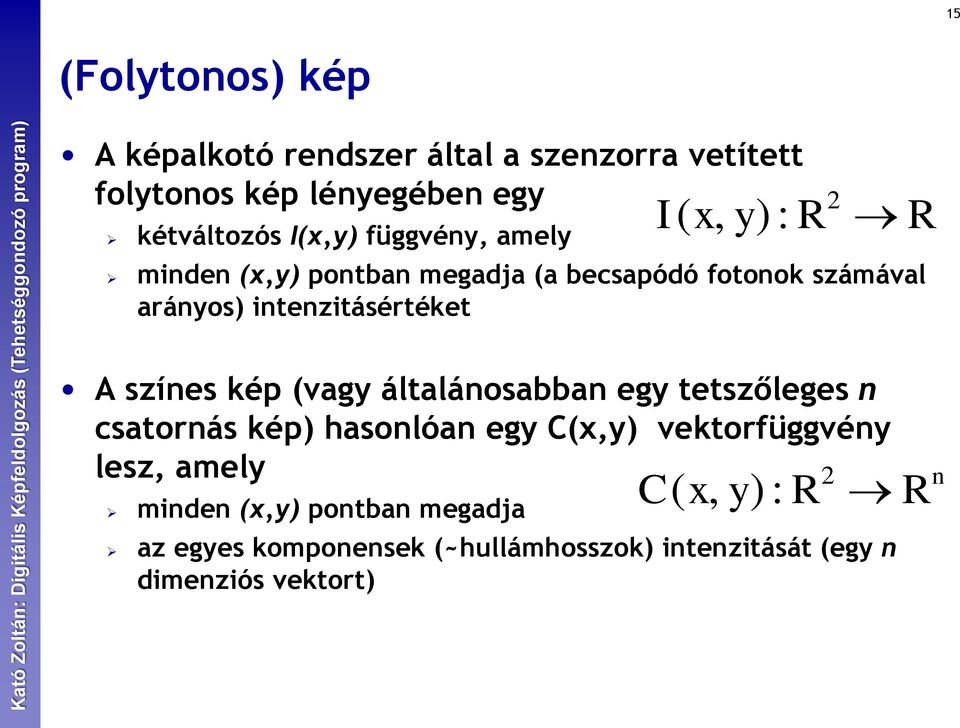

15 15 (Folytonos) kép A képalkotó rendszer által a szenzorra vetített folytonos kép lényegében egy kétváltozós I(x,y) függvény, amely I( x, y) : minden (x,y) pontban megadja (a becsapódó fotonok számával arányos) intenzitásértéket R 2 R A színes kép (vagy általánosabban egy tetszőleges n csatornás kép) hasonlóan egy C(x,y) vektorfüggvény lesz, amely minden (x,y) pontban megadja C( x, y) : az egyes komponensek (~hullámhosszok) intenzitását (egy n dimenziós vektort) R 2 n R
16 16 Folytonos kép digitalizálása folytonos kép a szenzortömbre vetítve digitalizált kép: mintavételezés + kvantálás

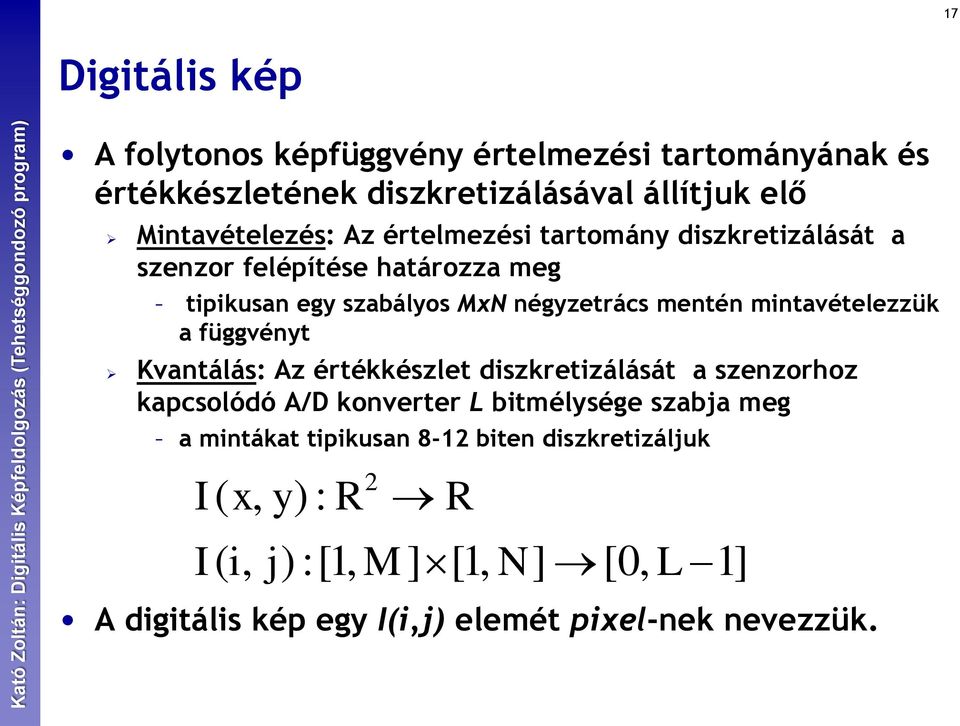

17 17 Digitális kép A folytonos képfüggvény értelmezési tartományának és értékkészletének diszkretizálásával állítjuk elő Mintavételezés: Az értelmezési tartomány diszkretizálását a szenzor felépítése határozza meg tipikusan egy szabályos MxN négyzetrács mentén mintavételezzük a függvényt Kvantálás: Az értékkészlet diszkretizálását a szenzorhoz kapcsolódó A/D konverter L bitmélysége szabja meg a mintákat tipikusan 8-12 biten diszkretizáljuk I( x, y) : R 2 R I( i, j) :[1, M ] [1, N] [0, L 1] A digitális kép egy I(i,j) elemét pixel-nek nevezzük.
18 18 Digitális kép mint mátrix szélesség Intenzitás: [0,255] j=1 520 i=1 500 magasság I[176][201] = 164 I[194][203] = 37 K. Grauman

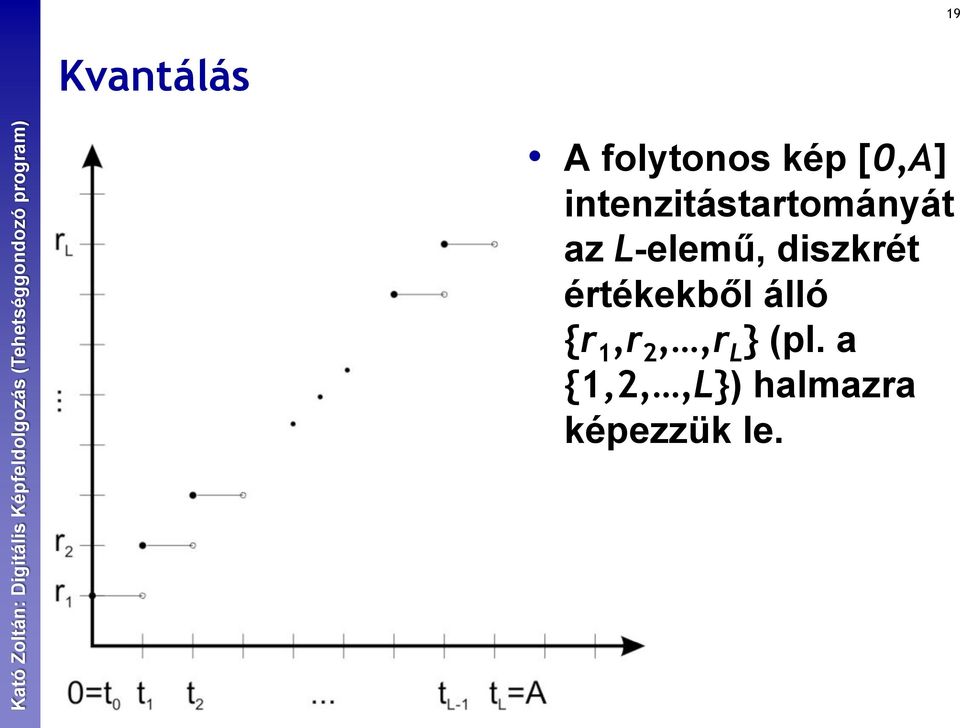

19 19 Kvantálás A folytonos kép [0,A] intenzitástartományát az L-elemű, diszkrét értékekből álló {r 1,r 2,,r L } (pl. a {1,2,,L}) halmazra képezzük le.

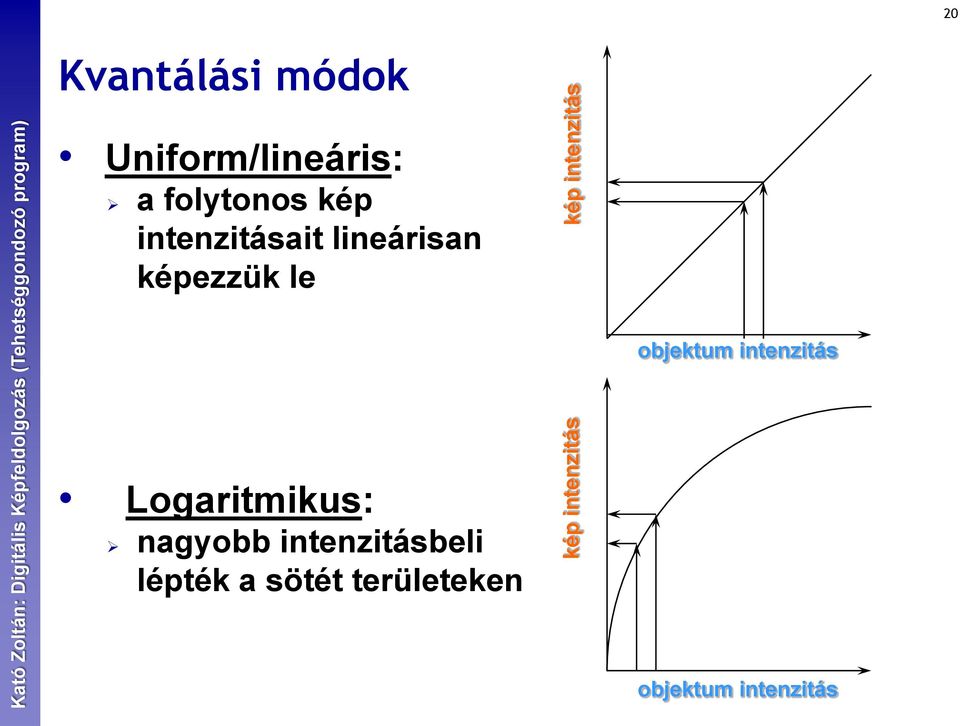

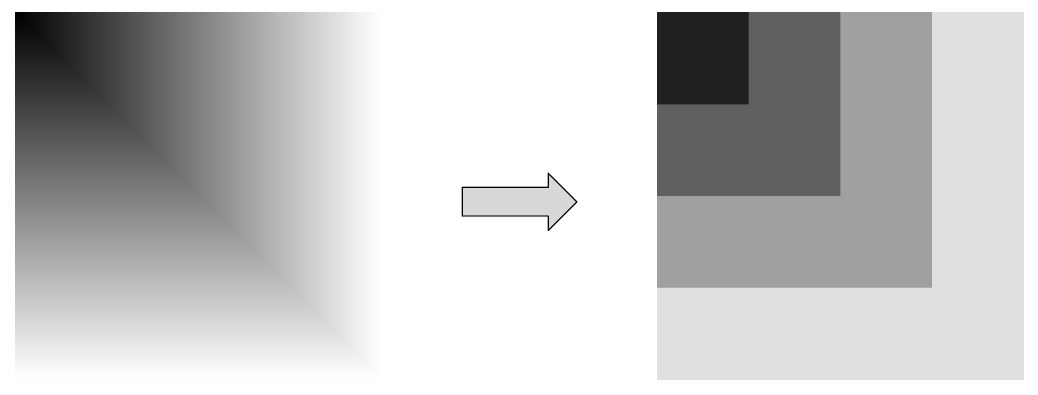

20 kép intenzitás kép intenzitás 20 Kvantálási módok Uniform/lineáris: a folytonos kép intenzitásait lineárisan képezzük le objektum intenzitás Logaritmikus: nagyobb intenzitásbeli lépték a sötét területeken objektum intenzitás
21 21 Kvantálási hiba Ha a kvantálási szintek száma nem elegendő, akkor hamis kontúrok léphetnek fel Tapasztalat szerint egyenletes kvantálás mellett elegendő 256 szürkeségi szint (8 bit/pixel). 256 árnyalat 16 árnyalat
22 22 Képtípusok kvantálási szintek szerint bináris/kétszintű (binary/bilevel): a képmátrix egy logikai tömb, ahol 0 a fekete, 1 pedig a fehér színnek felel meg szürkeárnyalatos/többszintű (grayscale/multilevel): az intenzitások a [0,L-1] intervallum egészei lehetnek (0: fekete, (L-1)/2: középszürke, L-1: fehér) RGB truecolor: a képet additív színkeveréssel kapjuk 3 (az egyes színcsatornákhoz rendelt) többszintű képből indexelt/palettás (indexed/palette): a képmátrix mellett egy (szín)palettát is tartalmaz, ahol a képmátrix elemei palettaindexek
23 (az egyes színcsatornák intenzitásai normáltak) RGB truecolor képek
24 Indexelt képek indextömb részlete fekete kék R G B paletta (az intenzitások normáltak)
25 25 Mintavételezési frekvencia jelentősége 1024, 512, 256, 128, 64, 32
26 26 Mintavételezési hibák kis objektumok eltűnhetnek hosszú, vékony objektumok széttöredezhetnek hamis kontúrok léphetnek fel
27 27 Moire-minta effektus
28 X 28 Video szekvencia = 3D képtömb Y Térbeli és időbeli mintavételezés: I(i,j,t) a t. frame (i,j) pixele t
29 29 Időbeli mintavételezési hiba Ha két frame között a 8-küllős kerék 1/16-nál (π/8-nál) keve-sebbet fordul, akkor a kerék előre (jobbra) forgónak tűnik. Frame 1 Frame 2
30 30 Időbeli mintavételezési hiba Ha két frame között a 8-küllős kerék 1/16-nál (π/8-nál) többet (de 1/8-nál, π/4-nél kevesebbet) fordul, akkor a kerék hátra (balra) forgónak tűnik. Frame 1 Frame 2
31 Időbeli mintavételezési hiba Ha két frame között a 8-küllős kerék pontosan 1/8-ot (π/4-et) fordul, akkor a kerék állónak (mozdulatlannak) tűnik. Frame 1 Frame 2

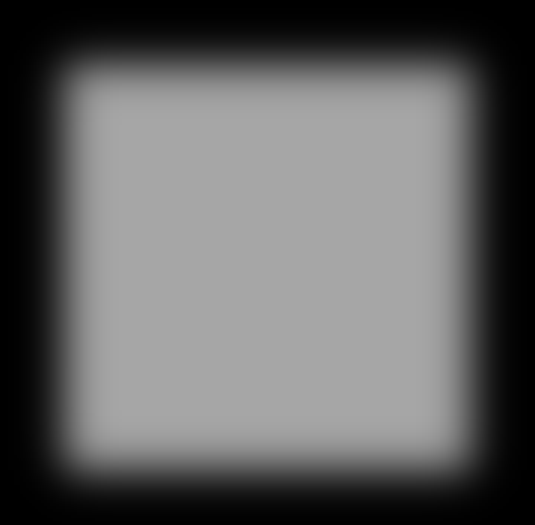

32 32 Pont válasz függvény Egy pontszerű objektum képe ideálisan szintén pont A gyakorlatban azonban nem lehet matematikai értelemben tökéletes objektívet alkotni Ponteszerű objektum képe az optika minőségétől függő mértékben- foltszerű lesz elmosódott kép Különösen fontos mikroszkópok, távcsövek, speciális orvosi képalkotó rendszereknél (MRI, CT, ) A pont válasz függvény (Point Spread Function PSF) = Tökéletes kép pontszerű objektum képe jellemzi egy optikai rendszer leképezési pontosságát (élességét): I ( x, y) PSF ( x, y; u, v) f ( u, v) dudv (Konvolúció) Hubble űrtávcső PSF függvénye Valós (elmosódott) kép

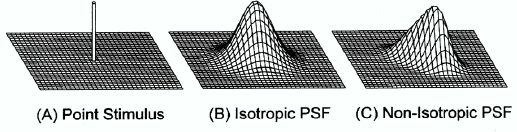

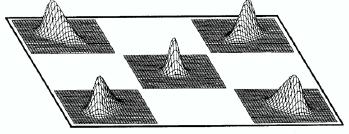

33 33 PSF függvény Radiálisan szimmetrikus (izotropikus) PSF nem szükségszerű (pl. optikai torzítás, Röntgen, CT, ) A PSF változhat a képmezőn belül is Minden optika a képmező szélei felé elmosódottabb képet ad
34 34 Zaj és a degradált képmodell A digitális kép minőségét a PSF által jellemezhető elmosódáson túl a szenzor illetve az A/D konverter által generált zaj is befolyásolja Ezt modellezhetjük egy megfelelő eloszlású (általában 0 középértékű Gauss) véletlen szám hozzáadásával a tényleges intenzitásértékhez additív zaj A degradált képmodell tehát az alábbi alakú: I( x, y) PSF ( x, y; u, v) f ( u, v) dudv ( x, y) Ideális kép Zajos képek
35 35 Digitális kamera színérzékelése: Bayer rács Bayer rács A színinformáció harmadát képes rögzíteni, a többit interpolációval állítjuk elő Különböző számításigényű, különböző minőségű képet produkáló algoritmusok RAW formátumú képből külső programmal tetszőleges algoritmussal is dolgozhatunk Demosaicking: Hiányzó elemeket a szomszédokból becsüljük. Source: Steve Seitz
36 36 Digitális kamera színérzékelése: X3 szenzor Hasonlóan a hagyományos színes filmhez 3 réteg a 3 alapszín rögzítésére Szilikonlapka fényelnyelő tulajdonságán alapszik Minden képpontban 3 színérték Vékony rétegek elhanyagolható fókuszálási hiba Az alsó réteg kevesebb fényt kap nagyobb zaj alacsony fényerő esetén

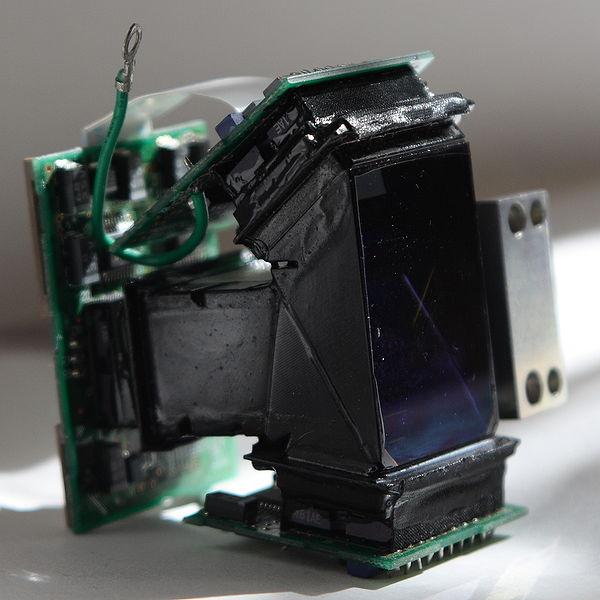

37 37 Digitális kamera színérzékelése: 3CCD 3 különálló CCD szenzor + speciális prizma a 3 alapszín rögzítésére Nincs szükség interpolációra Minden pixelben 3 értéket rögzít Jobb képminőség, kisebb zaj Drágább konstrukció (3 szenzor 1 helyett + speciális prizma)
38 38 Digitális kamera képalkotó folyamata
39 39 Felhasznált anyagok Palágyi Kálmán: Digitális Képfeldolgozás /pub/digitalis_kepfeldolgozas Trevor Darrell: C280, Computer Vision s06/lectures/ppts/ Richard Alan Peters: EECE/CS 253 Image Processing További források az egyes diákon megjelölve
