AKKUMULÁTOROS BETONVIBRÁTOR VR250DA / VR250DWAE VR250DB / VR250DWBE. Használati utasítás

Átírás

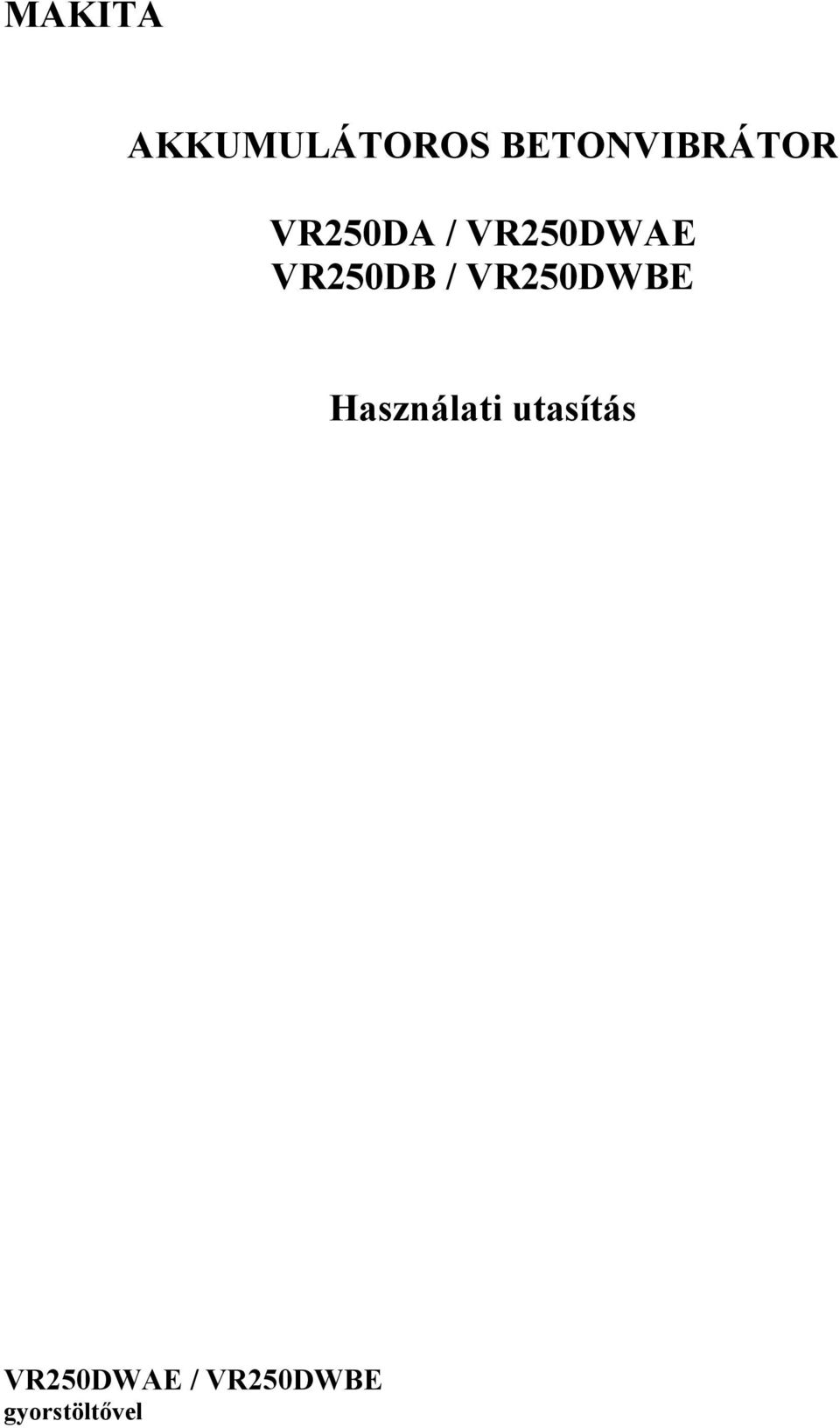

1 MAKITA AKKUMULÁTOROS BETONVIBRÁTOR VR250DA / VR250DWAE VR250DB / VR250DWBE Használati utasítás VR250DWAE / VR250DWBE gyorstöltővel

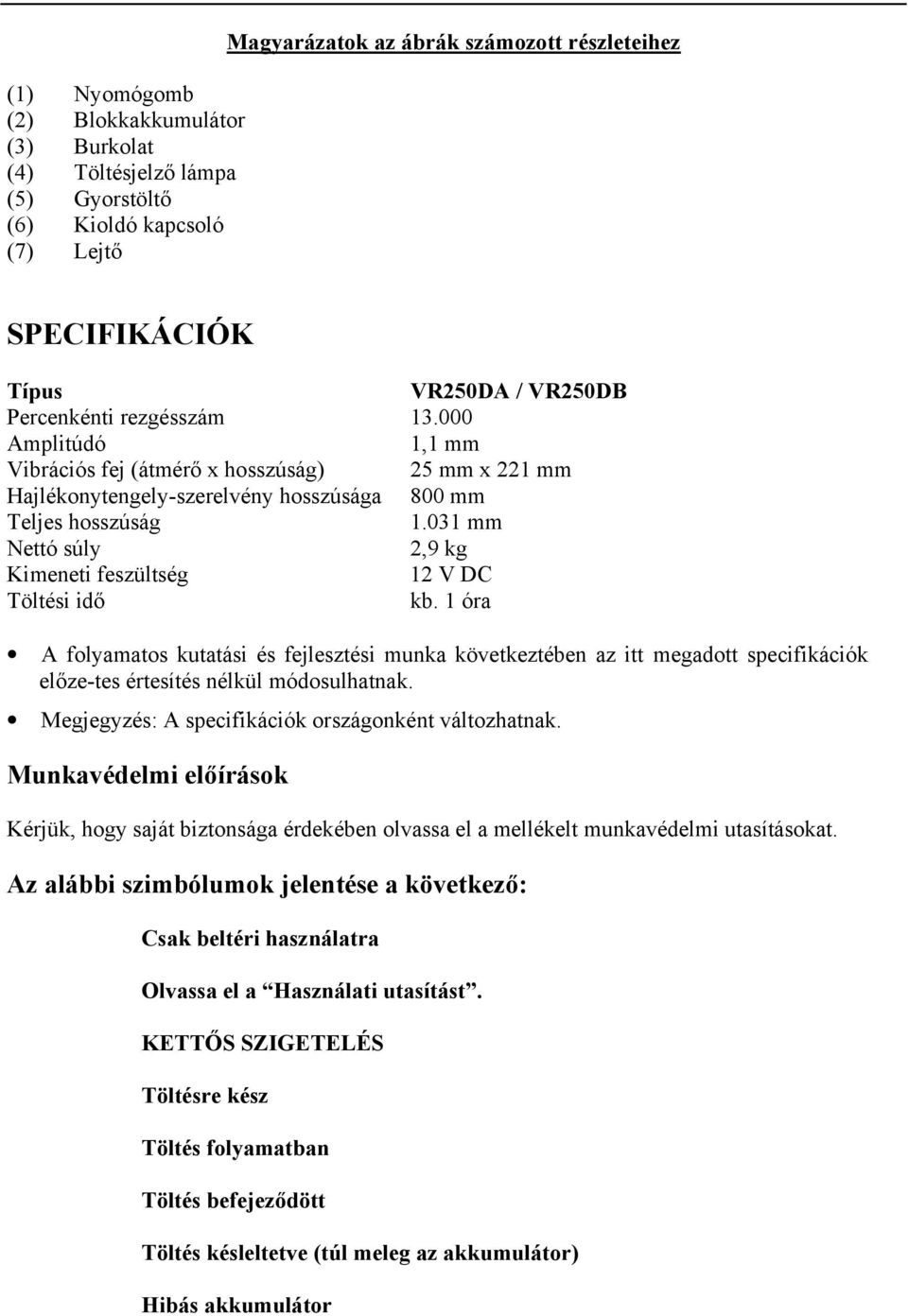

2 (1) Nyomógomb (2) Blokkakkumulátor (3) Burkolat (4) Töltésjelző lámpa (5) Gyorstöltő (6) Kioldó kapcsoló (7) Lejtő Magyarázatok az ábrák számozott részleteihez SPECIFIKÁCIÓK Típus VR250DA / VR250DB Percenkénti rezgésszám Amplitúdó 1,1 mm Vibrációs fej (átmérő x hosszúság) 25 mm x 221 mm Hajlékonytengely-szerelvény hosszúsága 800 mm Teljes hosszúság mm Nettó súly 2,9 kg Kimeneti feszültség 12 V DC Töltési idő kb. 1 óra A folyamatos kutatási és fejlesztési munka következtében az itt megadott specifikációk előze-tes értesítés nélkül módosulhatnak. Megjegyzés: A specifikációk országonként változhatnak. Munkavédelmi előírások Kérjük, hogy saját biztonsága érdekében olvassa el a mellékelt munkavédelmi utasításokat. Az alábbi szimbólumok jelentése a következő: Csak beltéri használatra Olvassa el a Használati utasítást. KETTŐS SZIGETELÉS Töltésre kész Töltés folyamatban Töltés befejeződött Töltés késleltetve (túl meleg az akkumulátor) Hibás akkumulátor

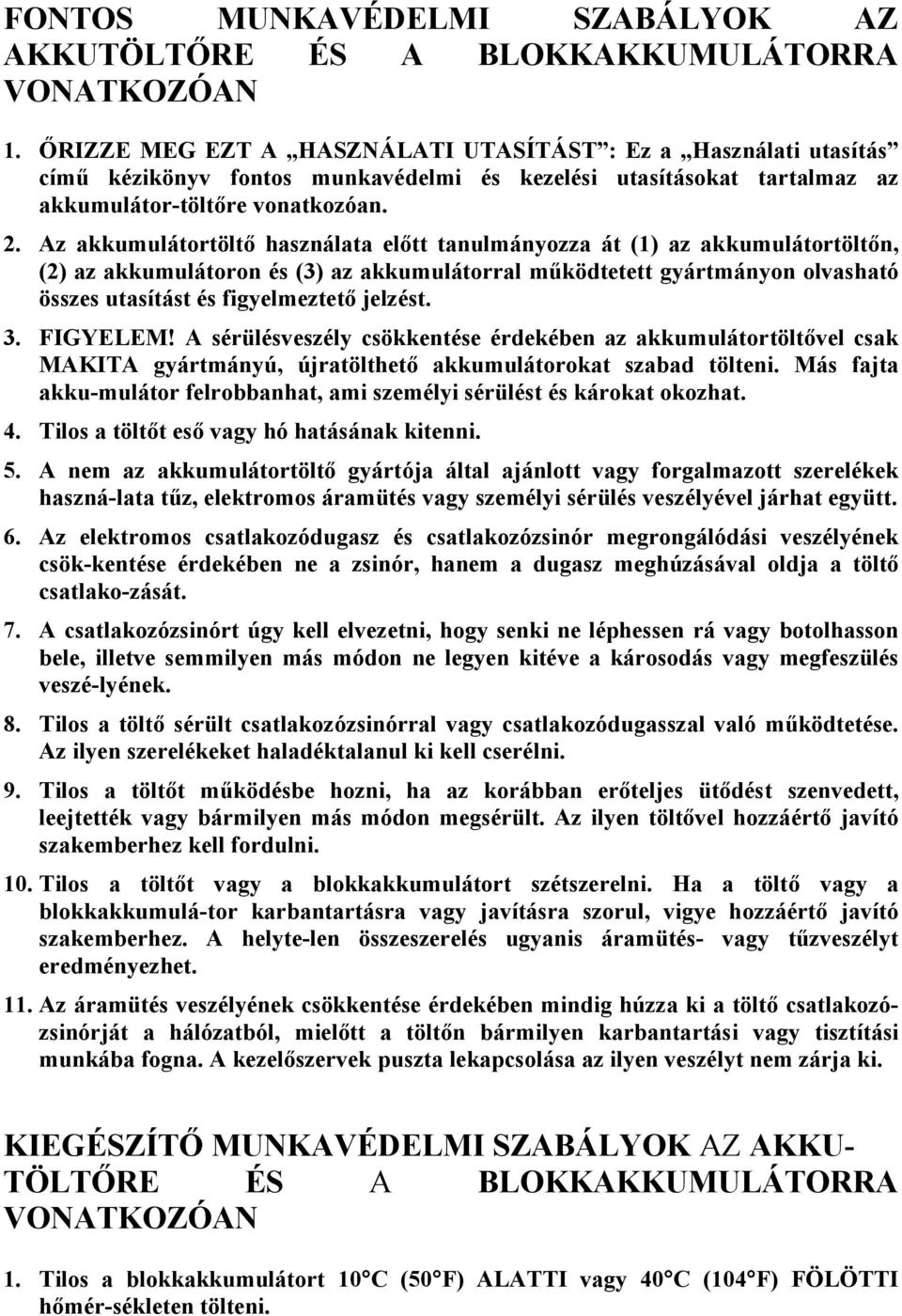

3 FONTOS MUNKAVÉDELMI SZABÁLYOK AZ AKKUTÖLTŐRE ÉS A BLOKKAKKUMULÁTORRA VONATKOZÓAN 1. ŐRIZZE MEG EZT A HASZNÁLATI UTASÍTÁST : Ez a Használati utasítás című kézikönyv fontos munkavédelmi és kezelési utasításokat tartalmaz az akkumulátor-töltőre vonatkozóan. 2. Az akkumulátortöltő használata előtt tanulmányozza át (1) az akkumulátortöltőn, (2) az akkumulátoron és (3) az akkumulátorral működtetett gyártmányon olvasható összes utasítást és figyelmeztető jelzést. 3. FIGYELEM! A sérülésveszély csökkentése érdekében az akkumulátortöltővel csak MAKITA gyártmányú, újratölthető akkumulátorokat szabad tölteni. Más fajta akku-mulátor felrobbanhat, ami személyi sérülést és károkat okozhat. 4. Tilos a töltőt eső vagy hó hatásának kitenni. 5. A nem az akkumulátortöltő gyártója által ajánlott vagy forgalmazott szerelékek haszná-lata tűz, elektromos áramütés vagy személyi sérülés veszélyével járhat együtt. 6. Az elektromos csatlakozódugasz és csatlakozózsinór megrongálódási veszélyének csök-kentése érdekében ne a zsinór, hanem a dugasz meghúzásával oldja a töltő csatlako-zását. 7. A csatlakozózsinórt úgy kell elvezetni, hogy senki ne léphessen rá vagy botolhasson bele, illetve semmilyen más módon ne legyen kitéve a károsodás vagy megfeszülés veszé-lyének. 8. Tilos a töltő sérült csatlakozózsinórral vagy csatlakozódugasszal való működtetése. Az ilyen szerelékeket haladéktalanul ki kell cserélni. 9. Tilos a töltőt működésbe hozni, ha az korábban erőteljes ütődést szenvedett, leejtették vagy bármilyen más módon megsérült. Az ilyen töltővel hozzáértő javító szakemberhez kell fordulni. 10. Tilos a töltőt vagy a blokkakkumulátort szétszerelni. Ha a töltő vagy a blokkakkumulá-tor karbantartásra vagy javításra szorul, vigye hozzáértő javító szakemberhez. A helyte-len összeszerelés ugyanis áramütés- vagy tűzveszélyt eredményezhet. 11. Az áramütés veszélyének csökkentése érdekében mindig húzza ki a töltő csatlakozózsinórját a hálózatból, mielőtt a töltőn bármilyen karbantartási vagy tisztítási munkába fogna. A kezelőszervek puszta lekapcsolása az ilyen veszélyt nem zárja ki. KIEGÉSZÍTŐ MUNKAVÉDELMI SZABÁLYOK AZ AKKU- TÖLTŐRE ÉS A BLOKKAKKUMULÁTORRA VONATKOZÓAN 1. Tilos a blokkakkumulátort 10 C (50 F) ALATTI vagy 40 C (104 F) FÖLÖTTI hőmér-sékleten tölteni.

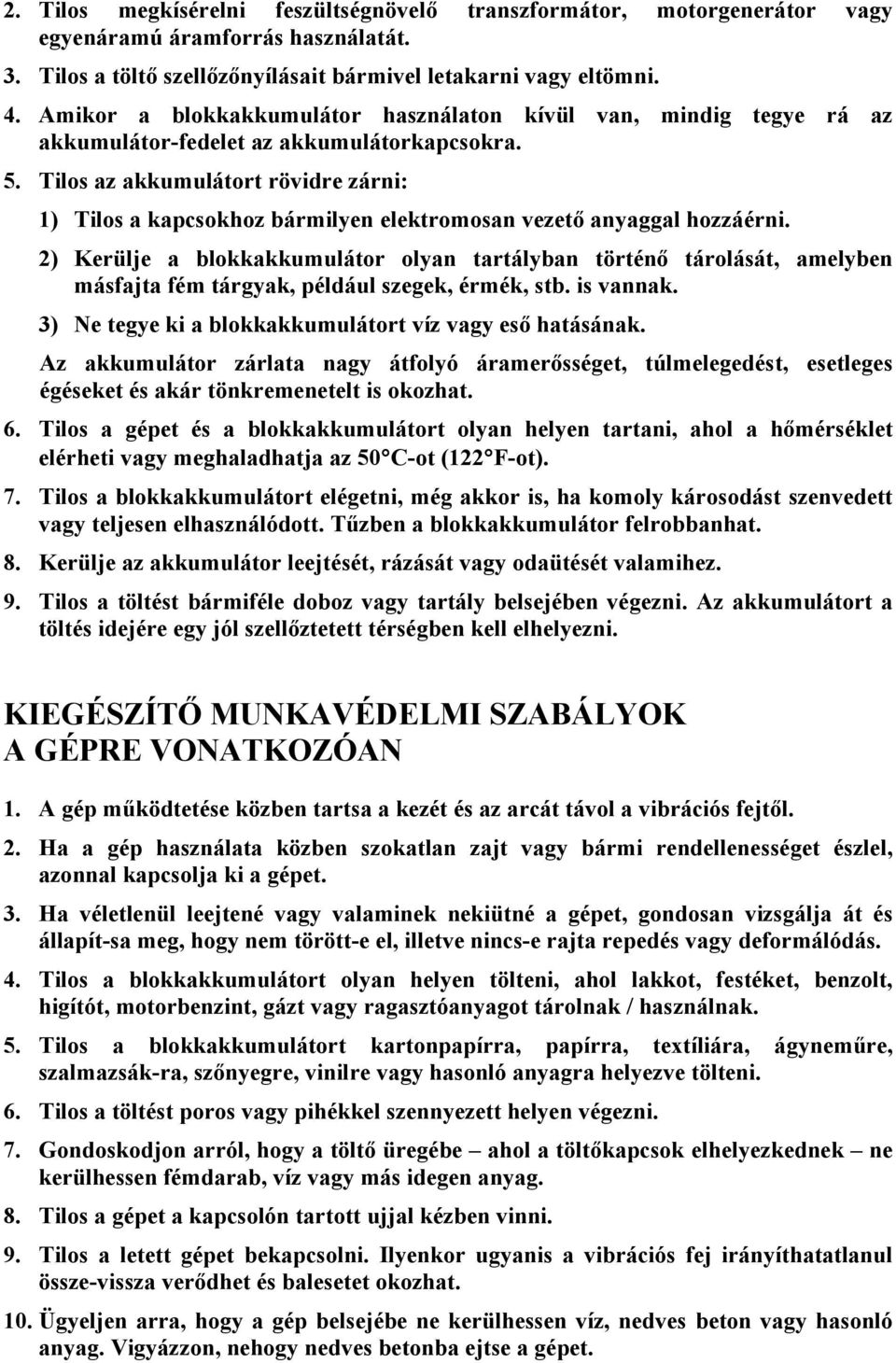

4 2. Tilos megkísérelni feszültségnövelő transzformátor, motorgenerátor vagy egyenáramú áramforrás használatát. 3. Tilos a töltő szellőzőnyílásait bármivel letakarni vagy eltömni. 4. Amikor a blokkakkumulátor használaton kívül van, mindig tegye rá az akkumulátor-fedelet az akkumulátorkapcsokra. 5. Tilos az akkumulátort rövidre zárni: 1) Tilos a kapcsokhoz bármilyen elektromosan vezető anyaggal hozzáérni. 2) Kerülje a blokkakkumulátor olyan tartályban történő tárolását, amelyben másfajta fém tárgyak, például szegek, érmék, stb. is vannak. 3) Ne tegye ki a blokkakkumulátort víz vagy eső hatásának. Az akkumulátor zárlata nagy átfolyó áramerősséget, túlmelegedést, esetleges égéseket és akár tönkremenetelt is okozhat. 6. Tilos a gépet és a blokkakkumulátort olyan helyen tartani, ahol a hőmérséklet elérheti vagy meghaladhatja az 50 C-ot (122 F-ot). 7. Tilos a blokkakkumulátort elégetni, még akkor is, ha komoly károsodást szenvedett vagy teljesen elhasználódott. Tűzben a blokkakkumulátor felrobbanhat. 8. Kerülje az akkumulátor leejtését, rázását vagy odaütését valamihez. 9. Tilos a töltést bármiféle doboz vagy tartály belsejében végezni. Az akkumulátort a töltés idejére egy jól szellőztetett térségben kell elhelyezni. KIEGÉSZÍTŐ MUNKAVÉDELMI SZABÁLYOK A GÉPRE VONATKOZÓAN 1. A gép működtetése közben tartsa a kezét és az arcát távol a vibrációs fejtől. 2. Ha a gép használata közben szokatlan zajt vagy bármi rendellenességet észlel, azonnal kapcsolja ki a gépet. 3. Ha véletlenül leejtené vagy valaminek nekiütné a gépet, gondosan vizsgálja át és állapít-sa meg, hogy nem törött-e el, illetve nincs-e rajta repedés vagy deformálódás. 4. Tilos a blokkakkumulátort olyan helyen tölteni, ahol lakkot, festéket, benzolt, higítót, motorbenzint, gázt vagy ragasztóanyagot tárolnak / használnak. 5. Tilos a blokkakkumulátort kartonpapírra, papírra, textíliára, ágyneműre, szalmazsák-ra, szőnyegre, vinilre vagy hasonló anyagra helyezve tölteni. 6. Tilos a töltést poros vagy pihékkel szennyezett helyen végezni. 7. Gondoskodjon arról, hogy a töltő üregébe ahol a töltőkapcsok elhelyezkednek ne kerülhessen fémdarab, víz vagy más idegen anyag. 8. Tilos a gépet a kapcsolón tartott ujjal kézben vinni. 9. Tilos a letett gépet bekapcsolni. Ilyenkor ugyanis a vibrációs fej irányíthatatlanul össze-vissza verődhet és balesetet okozhat. 10. Ügyeljen arra, hogy a gép belsejébe ne kerülhessen víz, nedves beton vagy hasonló anyag. Vigyázzon, nehogy nedves betonba ejtse a gépet.

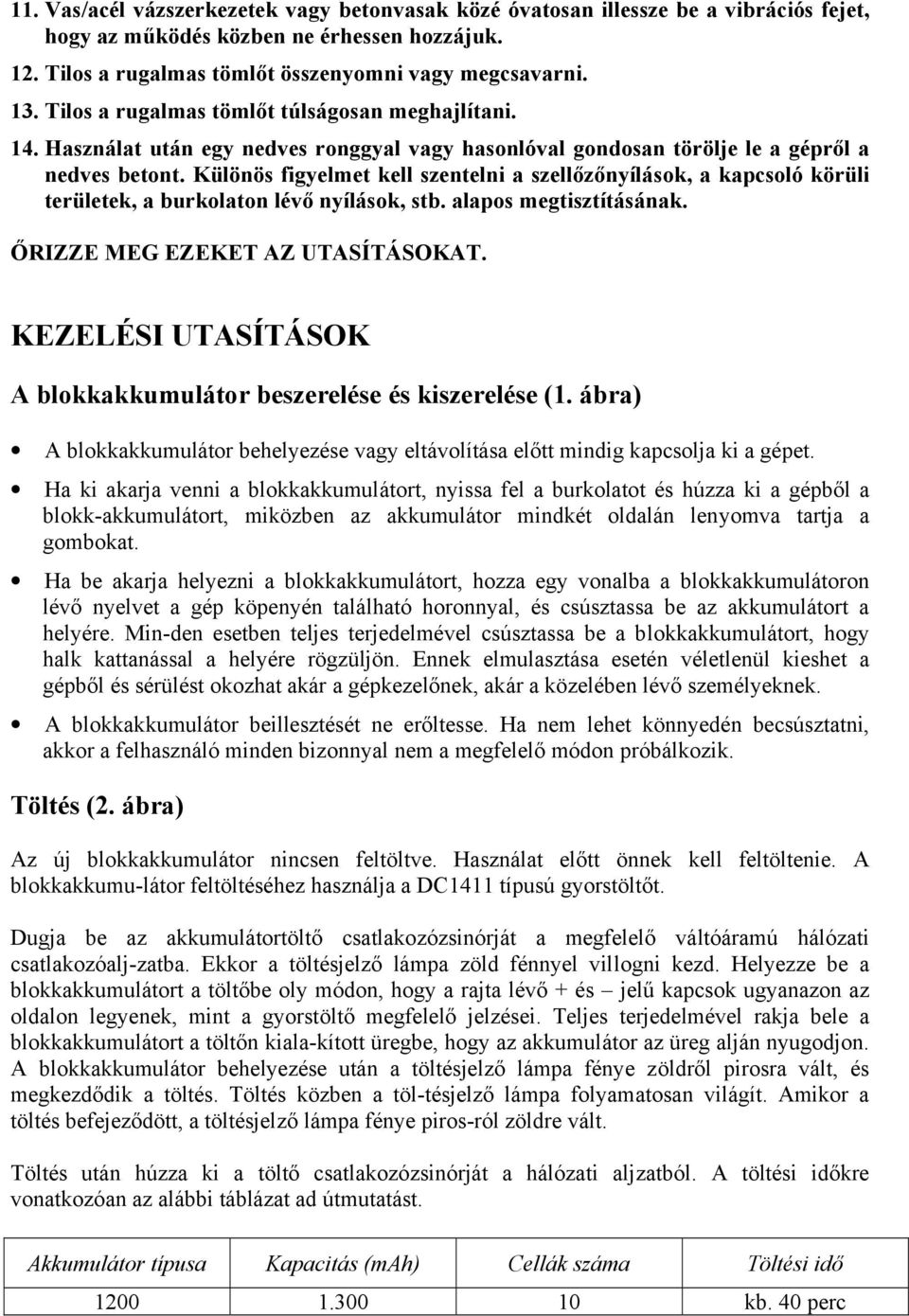

5 11. Vas/acél vázszerkezetek vagy betonvasak közé óvatosan illessze be a vibrációs fejet, hogy az működés közben ne érhessen hozzájuk. 12. Tilos a rugalmas tömlőt összenyomni vagy megcsavarni. 13. Tilos a rugalmas tömlőt túlságosan meghajlítani. 14. Használat után egy nedves ronggyal vagy hasonlóval gondosan törölje le a gépről a nedves betont. Különös figyelmet kell szentelni a szellőzőnyílások, a kapcsoló körüli területek, a burkolaton lévő nyílások, stb. alapos megtisztításának. ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT. KEZELÉSI UTASÍTÁSOK A blokkakkumulátor beszerelése és kiszerelése (1. ábra) A blokkakkumulátor behelyezése vagy eltávolítása előtt mindig kapcsolja ki a gépet. Ha ki akarja venni a blokkakkumulátort, nyissa fel a burkolatot és húzza ki a gépből a blokk-akkumulátort, miközben az akkumulátor mindkét oldalán lenyomva tartja a gombokat. Ha be akarja helyezni a blokkakkumulátort, hozza egy vonalba a blokkakkumulátoron lévő nyelvet a gép köpenyén található horonnyal, és csúsztassa be az akkumulátort a helyére. Min-den esetben teljes terjedelmével csúsztassa be a blokkakkumulátort, hogy halk kattanással a helyére rögzüljön. Ennek elmulasztása esetén véletlenül kieshet a gépből és sérülést okozhat akár a gépkezelőnek, akár a közelében lévő személyeknek. A blokkakkumulátor beillesztését ne erőltesse. Ha nem lehet könnyedén becsúsztatni, akkor a felhasználó minden bizonnyal nem a megfelelő módon próbálkozik. Töltés (2. ábra) Az új blokkakkumulátor nincsen feltöltve. Használat előtt önnek kell feltöltenie. A blokkakkumu-látor feltöltéséhez használja a DC1411 típusú gyorstöltőt. Dugja be az akkumulátortöltő csatlakozózsinórját a megfelelő váltóáramú hálózati csatlakozóalj-zatba. Ekkor a töltésjelző lámpa zöld fénnyel villogni kezd. Helyezze be a blokkakkumulátort a töltőbe oly módon, hogy a rajta lévő + és jelű kapcsok ugyanazon az oldalon legyenek, mint a gyorstöltő megfelelő jelzései. Teljes terjedelmével rakja bele a blokkakkumulátort a töltőn kiala-kított üregbe, hogy az akkumulátor az üreg alján nyugodjon. A blokkakkumulátor behelyezése után a töltésjelző lámpa fénye zöldről pirosra vált, és megkezdődik a töltés. Töltés közben a töl-tésjelző lámpa folyamatosan világít. Amikor a töltés befejeződött, a töltésjelző lámpa fénye piros-ról zöldre vált. Töltés után húzza ki a töltő csatlakozózsinórját a hálózati aljzatból. A töltési időkre vonatkozóan az alábbi táblázat ad útmutatást. Akkumulátor típusa Kapacitás (mah) Cellák száma Töltési idő kb. 40 perc

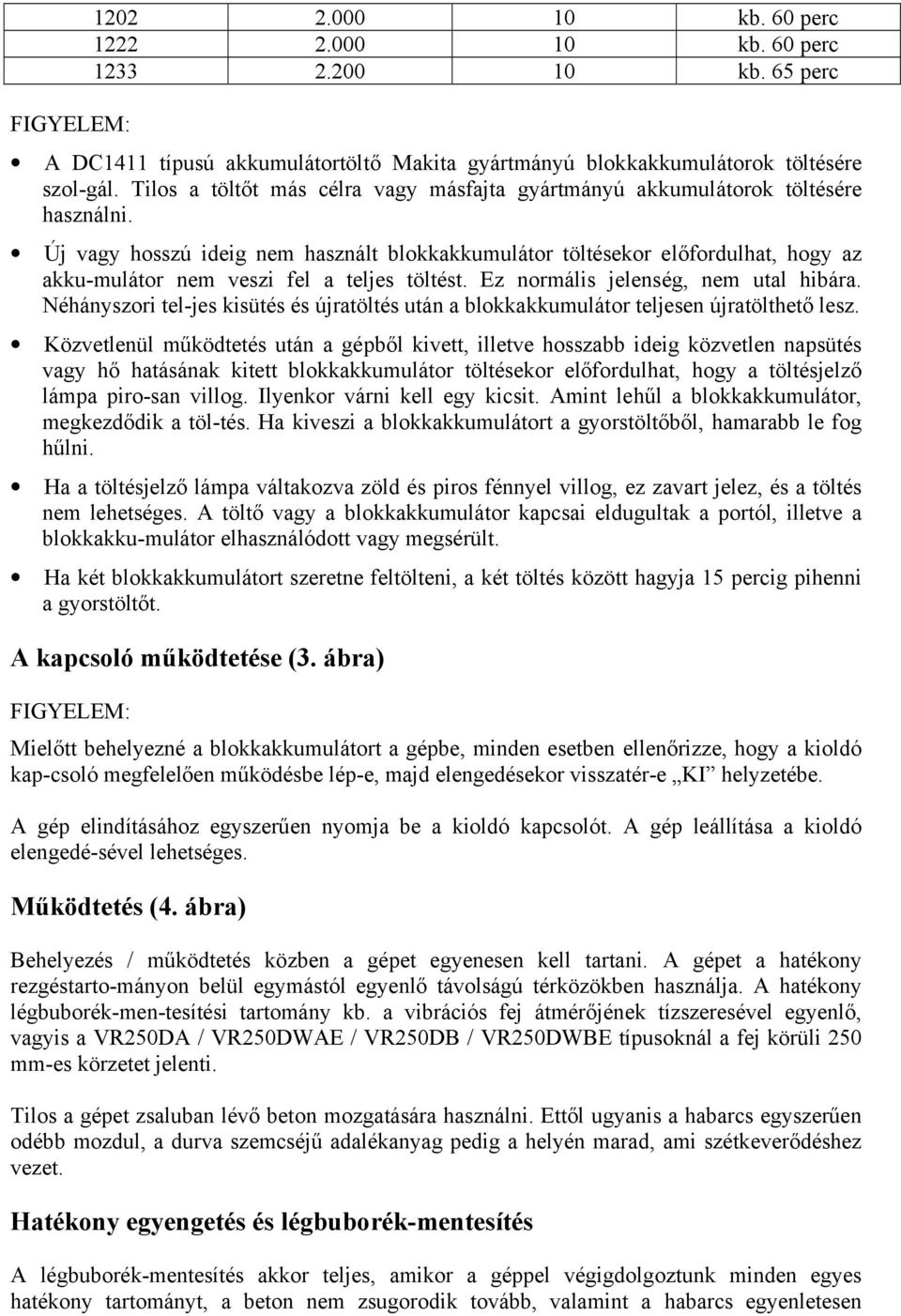

6 kb. 60 perc kb. 60 perc kb. 65 perc FIGYELEM: A DC1411 típusú akkumulátortöltő Makita gyártmányú blokkakkumulátorok töltésére szol-gál. Tilos a töltőt más célra vagy másfajta gyártmányú akkumulátorok töltésére használni. Új vagy hosszú ideig nem használt blokkakkumulátor töltésekor előfordulhat, hogy az akku-mulátor nem veszi fel a teljes töltést. Ez normális jelenség, nem utal hibára. Néhányszori tel-jes kisütés és újratöltés után a blokkakkumulátor teljesen újratölthető lesz. Közvetlenül működtetés után a gépből kivett, illetve hosszabb ideig közvetlen napsütés vagy hő hatásának kitett blokkakkumulátor töltésekor előfordulhat, hogy a töltésjelző lámpa piro-san villog. Ilyenkor várni kell egy kicsit. Amint lehűl a blokkakkumulátor, megkezdődik a töl-tés. Ha kiveszi a blokkakkumulátort a gyorstöltőből, hamarabb le fog hűlni. Ha a töltésjelző lámpa váltakozva zöld és piros fénnyel villog, ez zavart jelez, és a töltés nem lehetséges. A töltő vagy a blokkakkumulátor kapcsai eldugultak a portól, illetve a blokkakku-mulátor elhasználódott vagy megsérült. Ha két blokkakkumulátort szeretne feltölteni, a két töltés között hagyja 15 percig pihenni a gyorstöltőt. A kapcsoló működtetése (3. ábra) FIGYELEM: Mielőtt behelyezné a blokkakkumulátort a gépbe, minden esetben ellenőrizze, hogy a kioldó kap-csoló megfelelően működésbe lép-e, majd elengedésekor visszatér-e KI helyzetébe. A gép elindításához egyszerűen nyomja be a kioldó kapcsolót. A gép leállítása a kioldó elengedé-sével lehetséges. Működtetés (4. ábra) Behelyezés / működtetés közben a gépet egyenesen kell tartani. A gépet a hatékony rezgéstarto-mányon belül egymástól egyenlő távolságú térközökben használja. A hatékony légbuborék-men-tesítési tartomány kb. a vibrációs fej átmérőjének tízszeresével egyenlő, vagyis a VR250DA / VR250DWAE / VR250DB / VR250DWBE típusoknál a fej körüli 250 mm-es körzetet jelenti. Tilos a gépet zsaluban lévő beton mozgatására használni. Ettől ugyanis a habarcs egyszerűen odébb mozdul, a durva szemcséjű adalékanyag pedig a helyén marad, ami szétkeverődéshez vezet. Hatékony egyengetés és légbuborék-mentesítés A légbuborék-mentesítés akkor teljes, amikor a géppel végigdolgoztunk minden egyes hatékony tartományt, a beton nem zsugorodik tovább, valamint a habarcs egyenletesen

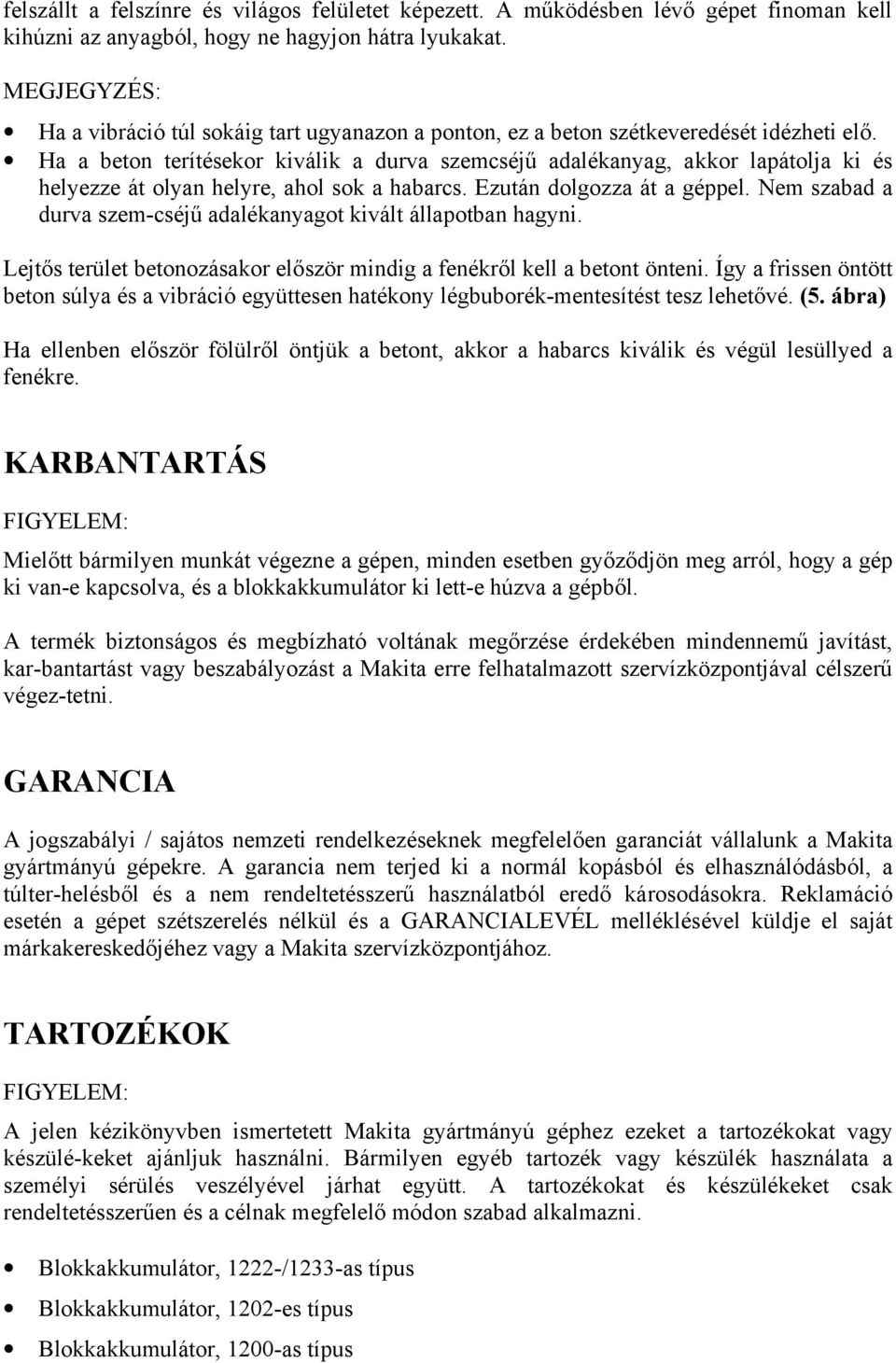

7 felszállt a felszínre és világos felületet képezett. A működésben lévő gépet finoman kell kihúzni az anyagból, hogy ne hagyjon hátra lyukakat. MEGJEGYZÉS: Ha a vibráció túl sokáig tart ugyanazon a ponton, ez a beton szétkeveredését idézheti elő. Ha a beton terítésekor kiválik a durva szemcséjű adalékanyag, akkor lapátolja ki és helyezze át olyan helyre, ahol sok a habarcs. Ezután dolgozza át a géppel. Nem szabad a durva szem-cséjű adalékanyagot kivált állapotban hagyni. Lejtős terület betonozásakor először mindig a fenékről kell a betont önteni. Így a frissen öntött beton súlya és a vibráció együttesen hatékony légbuborék-mentesítést tesz lehetővé. (5. ábra) Ha ellenben először fölülről öntjük a betont, akkor a habarcs kiválik és végül lesüllyed a fenékre. KARBANTARTÁS FIGYELEM: Mielőtt bármilyen munkát végezne a gépen, minden esetben győződjön meg arról, hogy a gép ki van-e kapcsolva, és a blokkakkumulátor ki lett-e húzva a gépből. A termék biztonságos és megbízható voltának megőrzése érdekében mindennemű javítást, kar-bantartást vagy beszabályozást a Makita erre felhatalmazott szervízközpontjával célszerű végez-tetni. GARANCIA A jogszabályi / sajátos nemzeti rendelkezéseknek megfelelően garanciát vállalunk a Makita gyártmányú gépekre. A garancia nem terjed ki a normál kopásból és elhasználódásból, a túlter-helésből és a nem rendeltetésszerű használatból eredő károsodásokra. Reklamáció esetén a gépet szétszerelés nélkül és a GARANCIALEVÉL melléklésével küldje el saját márkakereskedőjéhez vagy a Makita szervízközpontjához. TARTOZÉKOK FIGYELEM: A jelen kézikönyvben ismertetett Makita gyártmányú géphez ezeket a tartozékokat vagy készülé-keket ajánljuk használni. Bármilyen egyéb tartozék vagy készülék használata a személyi sérülés veszélyével járhat együtt. A tartozékokat és készülékeket csak rendeltetésszerűen és a célnak megfelelő módon szabad alkalmazni. Blokkakkumulátor, 1222-/1233-as típus Blokkakkumulátor, 1202-es típus Blokkakkumulátor, 1200-as típus

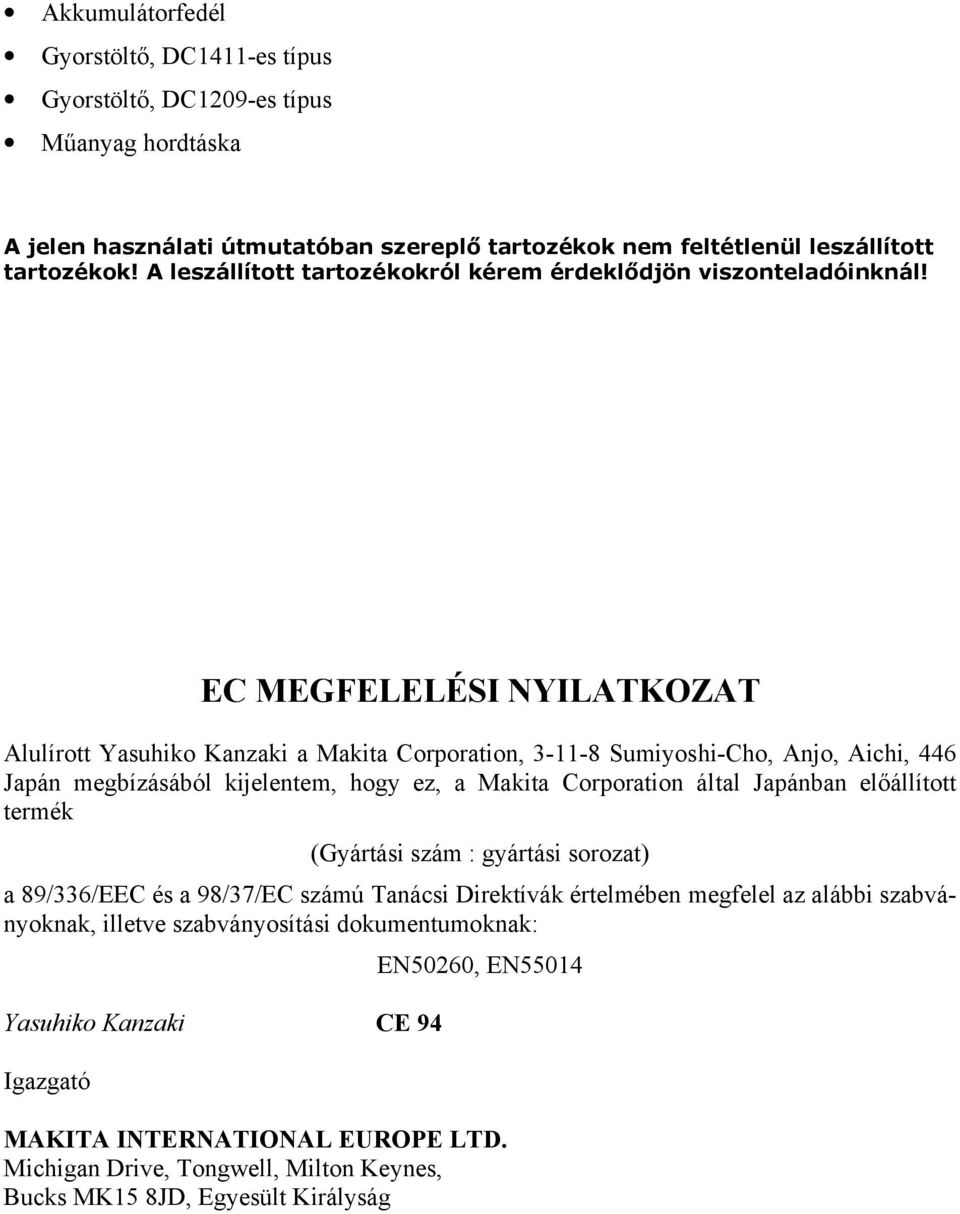

8 Akkumulátorfedél Gyorstöltő, DC1411-es típus Gyorstöltő, DC1209-es típus Műanyag hordtáska A jelen használati útmutatóban szereplő tartozékok nem feltétlenül leszállított tartozékok! A leszállított tartozékokról kérem érdeklődjön viszonteladóinknál! EC MEGFELELÉSI NYILATKOZAT Alulírott Yasuhiko Kanzaki a Makita Corporation, Sumiyoshi-Cho, Anjo, Aichi, 446 Japán megbízásából kijelentem, hogy ez, a Makita Corporation által Japánban előállított termék (Gyártási szám : gyártási sorozat) a 89/336/EEC és a 98/37/EC számú Tanácsi Direktívák értelmében megfelel az alábbi szabványoknak, illetve szabványosítási dokumentumoknak: EN50260, EN55014 Yasuhiko Kanzaki CE 94 Igazgató MAKITA INTERNATIONAL EUROPE LTD. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Egyesült Királyság

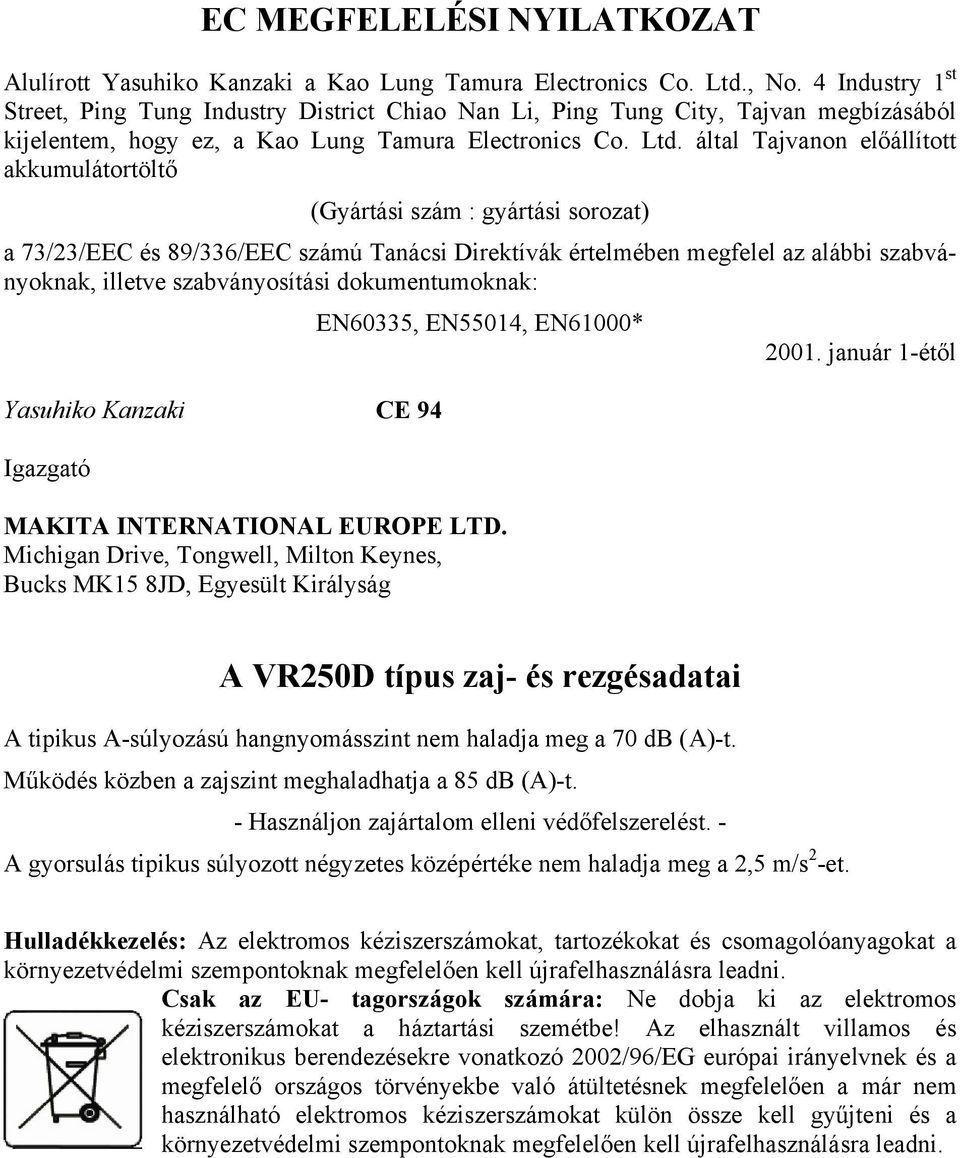

9 EC MEGFELELÉSI NYILATKOZAT Alulírott Yasuhiko Kanzaki a Kao Lung Tamura Electronics Co. Ltd., No. 4 Industry 1 st Street, Ping Tung Industry District Chiao Nan Li, Ping Tung City, Tajvan megbízásából kijelentem, hogy ez, a Kao Lung Tamura Electronics Co. Ltd. által Tajvanon előállított akkumulátortöltő (Gyártási szám : gyártási sorozat) a 73/23/EEC és 89/336/EEC számú Tanácsi Direktívák értelmében megfelel az alábbi szabványoknak, illetve szabványosítási dokumentumoknak: EN60335, EN55014, EN61000* január 1-étől Yasuhiko Kanzaki CE 94 Igazgató MAKITA INTERNATIONAL EUROPE LTD. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Egyesült Királyság A VR250D típus zaj- és rezgésadatai A tipikus A-súlyozású hangnyomásszint nem haladja meg a 70 db (A)-t. Működés közben a zajszint meghaladhatja a 85 db (A)-t. - Használjon zajártalom elleni védőfelszerelést. - A gyorsulás tipikus súlyozott négyzetes középértéke nem haladja meg a 2,5 m/s 2 -et. Hulladékkezelés: Az elektromos kéziszerszámokat, tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Csak az EU- tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2002/96/EG európai irányelvnek és a megfelelő országos törvényekbe való átültetésnek megfelelően a már nem használható elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
